Система охлаждения ваз 2107 инжектор и карбюратор: ремонт и замена патрубка с фото и видео

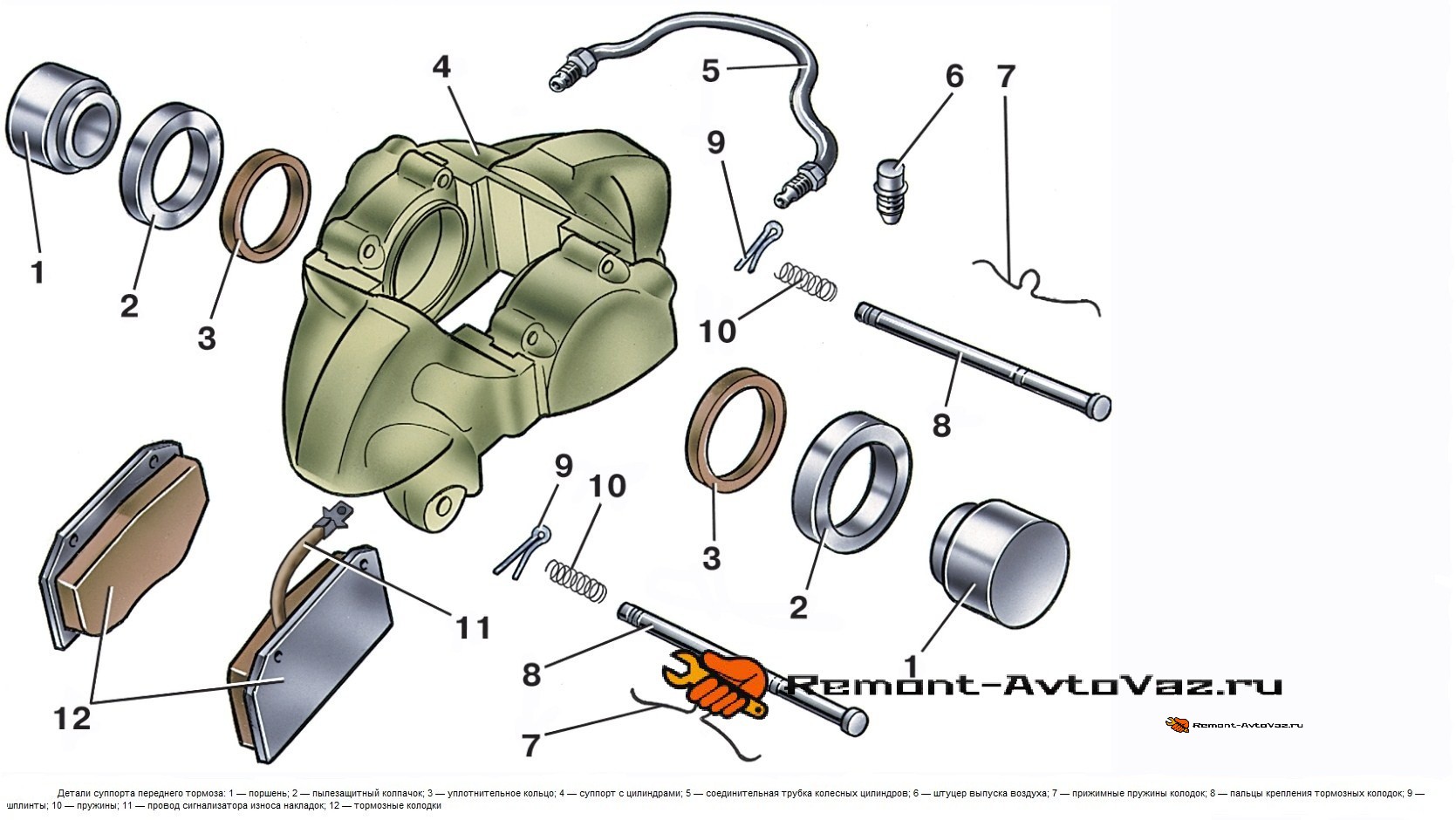

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Описание конструкции системы охлаждения

Детали системы охлаждения карбюраторного двигателя: 1

— радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к крану отопителя; 4 — трубка отвода охлаждающей жидкости от головки блока цилиндров; 5 — перепускной шланг; 6 — расширительный бачок; 7 — соединительный шланг расширительного бачка; 8 — шланг подвода охлаждающей жидкости к радиатору; 9 — пробка радиатора; 10 — электровентилятор радиатора; 11 — радиатор системы охлаждения; 12 — датчик включения электровентилятора; 13 — шланг отвода охлаждающей жидкости от радиатора; 14 — насос охлаждающей жидкости; 15 — шланг подвода охлаждающей жидкости к насосу; 16 — термостат; 17 — датчик указателя температуры охлаждающей жидкости; 18 — шланг отвода охлаждающей жидкости от впускного трубопровода; 19 — кран отопителя; 20 — трубка отвода охлаждающей жидкости от радиатора отопителя

Система охлаждения поддерживает оптимальный тепловой режим двигателя путем регулируемого отвода тепла от наиболее нагревающихся деталей. Система охлаждения двигателя — жидкостная, герметичного типа, с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

К системе охлаждения подключен радиатор отопителя салона

автомобиля. Нагретая охлаждающая жидкость из головки блока цилиндров поступает по шлангу через открытый кран в радиатор отопителя, а затем (через трубку отвода жидкости) — в насос охлаждающей жидкости.

Насос охлаждающей жидкости

— центробежный, приводится в действие от шкива коленчатого вала клиноременной передачей. Насос состоит из корпуса и крышки, изготовленных из алюминиевого сплава. Крышка крепится гайками к четырем шпилькам, ввернутыми в корпус насоса. Между корпусом и крышкой установлена уплотнительная прокладка. Валик насоса вращается в двухрядном закрытом подшипнике. На передний конец валика напрессован фланец шкива привода насоса, а на задний — чугунная или пластмассовая крыльчатка.

Радиатор

— вертикальный, трубчато-пластинчатый, с двумя пластмассовыми бачками и алюминиевой сердцевиной. Радиатор установлен на двух резиновых подушках и крепится к кузову двумя болтами. Заливная горловина радиатора закрывается герметично пробкой и соединяется шлангом срасширительным бачком. Пробка радиатора имеет выпускной (паровой) клапан, поджимаемый пружиной к посадочному пояску заливной горловины, и впускной клапан, через который радиатор соединен с расширительным бачком. Впускной клапан не прижат к седлу и имеет зазор 0,5-1,1 мм, что обеспечивает впуск и выпуск охлаждающей жидкости в расширительный бачок при нагреве или охлаждении. При резком увеличении температуры или закипании жидкости впускной клапан не успевает выпустить жидкость в расширительный бачок и закрывается, разобщая систему с расширительным бачком. Когда, вследствие дальнейшего нагрева жидкости, происходит увеличение давления до 50 кПа, открывается выпускной клапан и часть жидкости начинает поступать в расширительный бачок. Расширительный бачок закрыт пробкой с резиновым клапаном, поддерживающим давление в бачке, близкое к атмосферному.

Детали системы охлаждения впрыскового двигателя:

1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к крану отопителя; 4 — шланг отвода охлаждающей жидкости от узла подогрева корпуса дроссельной заслонки; 5 — датчик (системы управления) температуры охлаждающей жидкости; 6 — шланг подвода охлаждающей жидкости к узлу подогрева корпуса дроссельной заслонки; 7 — расширительный бачок; 8 — шланг подвода охлаждающей жидкости к радиатору; 9 — соединительный шланг расширительного бачка; 10 — пробка радиатора; 11 — радиатор системы охлаждения; 12 — электровентилятор радиатора; 13 — шланг отвода охлаждающей жидкости от радиатора; 14 — насос охлаждающей жидкости; 15 — шланг подвода охлаждающей жидкости к насосу; 16 — термостат; 17 — перепускной шланг; 18 — датчик указателя температуры охлаждающей жидкости; 19 — трубка отвода охлаждающей жидкости от головки блока цилиндров; 20 — кран отопителя; 21 — трубка отвода охлаждающей жидкости от радиатора отопителя

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.


Не каждый электродвигатель вентилятора можно разобрать

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

  • корпуса;
  • четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
  • якоря с обмоткой и коллектором;
  • щёткодержателя со щётками;
  • шарикового подшипника;
  • опорной втулки;
  • задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.


МЭ-272 имеет разборную конструкцию

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Таблица: основные технические характеристики электродвигателя МЭ-272

Характеристики Показатели
Номинальное напряжение, В 12
Номинальная частота вращения, об/мин 2500
Максимальный ток, А 14

ОПИСАНИЕ ПАТРУБКОВ ВАЗ 21073

Как выглядит комплект патрубков ВАЗ 2107 с инжекторным двигателем изображено на рисунке ниже:

РИС. 1. Комплект резиновых патрубков на ваз 21073 «инжектор».

  1. Отводящий патрубок,
  2. Подводящий патрубок,
  3. Муфта водяного насоса,
  4. Перепускной патрубок.

1. Отводящий патрубок – в народе называют нижний патрубок радиатора. Номер по каталогу 2105-1303010.

Нижний патрубок предназначен для соединения нижней части радиатора охлаждения с термостатом. По патрубку жидкость выводится из радиатора и подается на термостат. Он так же используется на автомобилях ваз – «классика», с карбюраторными двигателями.

2. Подводящий патрубок – в народе называют верхний патрубок радиатора. Номер по каталогу 2123-1303025. По нему охлаждающая жидкость подается в верхнюю часть радиатора системы охлаждения двигателя. Еще его можно применять в качестве отводящего патрубка на Ниву – шевроле.

3.Муфта водяного насоса – устанавливается между термостатом и помпой. Его номер по каталогу 2103 – 1803092. По нему охлаждающая жидкость подается из термостата в водяной насос. Используется он так же во всех двигателях ВАЗовской «классики». В народе его еще называют «коротыш».

4. Перепускной патрубок – соединяет верхнюю часть термостата и выпускной патрубок рубашки охлаждения двигателя. Номер по каталогу 2101 – 1303090. Его еще называют «уголок».

РАСПОЛОЖЕНИЕ ПАТРУБКОВ ВАЗ 2107

Далее мы рассмотрим, где и как располагаются все эти патрубки на примере фрагмента двигателя ВАЗ 2107:

РИС. 2. Система охлаждения двигателя ваз 2107.

1. Отводящий патрубок. 2.Подводящий патрубок. 3.Муфта водяного насоса 4. Перепускной патрубок. 5. Шланг подачи горячей жидкости в радиатор отопителя. 6. Расширительный бачок. 7. Рубашка охлаждения двигателя. 8. Крышка радиатора. 9. Радиатор охлаждения двигателя. 10. Кожух вентилятора (диффузор). 11. Вентилятор охлаждения радиатора. 12. Нижняя опора радиатора. 13. Шкив водяного насоса (помпы). 14. Трубка вывода жидкости из радиатора отопителя. 15. Ремень водяного насоса. 16. Водяной насос. 17. Патрубок выпускной, рубашки охлаждения двигателя. 18. Термостат. Стрелками здесь указано направление движения охлаждающей жидкости.

ПРИЧИНЫ НЕИСПРАВНОСТИ ПАТРУБКОВ РАДИАТОРА ВАЗ 2107

Замену патрубков системы охлаждения производят тогда, когда обнаружится, что уровень охлаждающей жидкости со временем убывает. Если вы обнаружили это в своем автомобиле, то внимательно осмотрите все патрубки. Иногда бывает, что ослаблен один из хомутов, и достаточно просто подтянуть его. В некоторых случаях утечка появляется в самом радиаторе охлаждения.

Тогда придется менять его, если он у вас алюминиевый, а если медный радиатор, то положение спасает пайка радиатора. Но, поскольку у нас сегодня другая тема, то будем рассматривать тот случай, когда жидкость вытекает вследствие дефекта резиновых патрубков системы охлаждения.

Чаще всего на резине появляются трещины в местах крепления их хомутами. Это можно обнаружить при появлении подтеков. Надо в этом месте слегка изогнуть патрубок и тогда сразу станет видна эта трещина. Для примера приведу вам фото ниже:

РИС. 3. Трещина на патрубке, в месте крепления хомутом.

Иногда ставят патрубки не совсем подходящие по форме и изгибам. Тогда возникают либо напряжения в материале, либо деформация. Вот в местах деформации чаще всего и образуются трещины (а то и вовсе резина обрываются) и жидкость начинает вытекать через них.

Бывает и так, что патрубки вообще лопаются, как показано на рисунке ниже:

РИС. 4. Лопнувший патрубок основного радиатора.

ЗАМЕНА ПАТРУБКОВ РАДИАТОРА ВАЗ 21073

Перед заменой патрубков ваз 21073 надо снять пробки с радиатора и расширительного бачка. Приготовим шланг подходящего диаметра и какую нибудь емкость, можно старую канистру, но не менее чем на 10 литров. В системе охлаждения ваз 2107 по паспорту залито 9 литров жидкости.

Затем находим сливной кран двигателя. Он находится в нижней части блока. Надеваем на штуцер этого крана один конец шланга. Другой конец вставляем в емкость, которую мы предусмотрительно поставили ниже уровня двигателя. Если мы ее установим где попало, то может оказаться так что, она окажется выше уровня двигателя. В таком случае жидкость системы охлаждения не будет вытекать из двигателя.

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

К достоинствам алюминиевых устройств относятся такие факторы:

  1. Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.
  2. Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки.

Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам. Для семерки производители не выпускают трехрядные теплообменники из алюминия, что собственно и становится причиной малой теплоотдачи. Выпускают только двухрядные.

Перед тем, как покупать медные радиаторы отопителя на семерку, нужно выяснить недостатки алюминиевых агрегатов. К таковым относятся:

  1. Теплопроводность — показатели проводимости тепла у рассматриваемых моделей низкие, поэтому если владелец желает не знать проблем с прогревом салона, то теплообменники из сплава алюминия покупать не стоит.
  2. Непригодность к ремонту — некоторые умельцы при повреждении устройства пытаются его запаять, однако пайка алюминия может стоить почти как новый радиатор. Если учитывать сложности его замены, то при протечке алюминиевого теплообменника печки на семерке, лучше сразу его заменить на новый.
  3. Коррозионное воздействие — еще сплав алюминия неустойчив к формированию ржавчины, поэтому не исключено, что прослужит устройство не долго, если в систему попадает вода.

Наличие такого количество недостатков приводит к тому, что владельцы семерок все больше склоняются к переходу на латунные агрегаты. Однако не стоит торопиться, и для начала выясним все преимущества и недостатки главных конкурентов.

Плюсы медных радиаторов печки

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

  1. Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.
  2. Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки).
  3. Весь радиатор целиком изготавливается из без применения пластмассы. Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.
  4. Производятся трехрядные варианты радиаторов. Это дает больше тепла в салон.

С таким большим количеством достоинств возникает вопрос, а есть ли у этих устройств недостатки.

Что лучше ставить на ВАЗ 2107

Сделав сравнительный анализ, можно подвести итог, какой радиатор отопителя в салон автомобиля ВАЗ 2107 выбрать. Практический опыт и отзывы автовладельцев говорят о том, что алюминиевые устройства справляются со своей задачей на отлично. Однако это уместно при эксплуатации автомобиля в городских условиях. Стоит только выехать за город при температуре ниже -10 градусов, как сразу же понимаешь, что печка не справляется с задачей. Проблема в двухрядном теплообменнике, которые не успевают нагреть салон даже при переключении вентилятора печки на максимальную скорость.

Если поставить трехрядный медный радиатор, то он справляется со своей задачей гораздо лучше, о чем говорят не только отзывы владельцев, но и преимущества этих агрегатов. Поэтому, если часто приходится зимой ездить за городом, то лучше установить вместо алюминиевого двухрядного медный трехрядный радиатор, с которым можно позабыть о дискомфорте и зябкости в салоне семерки при работающей печке.

Датчик включения вентилятора на ВАЗ 2107: установка своими руками

На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий вентилятор охлаждения. Миг его подключения никак прозевать нельзя.

Усиливается вибрация кузова, из – под капота доносится гул, в том случае, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогреве заднего стекла) – тогда стрелка нагрузки на сеть питания начинает сползать в красную зону.

Совет

И даже, (при плохой регулировке карбюратора) может начать подгорать лампочка аварийного давления масла. Схема охлаждения ВАЗ 2107 такова, что вентилятор при нормальных условиях включается не сразу, а только по достижении определенной температуры в системе. Для определения этого «удобного температурного момента» существует датчик, или контроллер включениявыключения вентилятора.

Местонахождение контроллера на радиаторе не случайно: ведь вначале нагревается «малый круг» тосола, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура повышается выше, чем 92 С°, срабатывает датчик включения вентилятора.

О принудительном включении вентилятора

Схема охлаждения не предусматривает, чтобы работа вентилятора была постоянной. Но в некоторых случаях можно осуществить принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, а замена в пути невозможна. Проверить это можно следующим образом: контроллер температуры двигателя показал уже на циферблате вертикальное положение стрелки, она настойчиво «лезет» в красную зону, а вентилятор молчит, включение его не происходит. Если это так, то возможны, скорее всего, две причины:

Вышел из строя сам датчик, который включает вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятная, чем описанная ниже. Во – первых, схема охлаждения полноценная, и радиатор работает исправно. Значит, большая часть тепла отводится. Есть два выхода из этой ситуации, предлагается следующая схема действия:

Если впереди прямая дорога, и автомобиль будет двигаться без остановок, то можно следить за шкалой температуры. В случае пробок, светофоров можно – включать печку на полную мощность на двойной скорости обдува.
Можно решиться на установку принудительного включения вентилятора. Для этого вытаскиваются два контакта из контроллера, и накоротко соединяются между собой

Внимание! Перед этим нужно вначале снять «минус, массу» с аккумулятора. После того, как накоротко соединены провода, минусовая клемма вновь накидывается, и «карлсон» начинает работать постоянно, независимо от температуры двигателя и режима движения автомобиля

После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открывать капот и скидывать минусовую клемму.

Это очень раздражает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно разъединить провода вентилятора, правда, затем их нужно вновь соединить и заизолировать.

Также нужно найти им в моторном отсеке такое место, чтобы они не попали под работающие лопасти крыльчатки, ведь схема расположения всех проводов в моторном отсеке предполагается в жгутах. Конечно, неудобно ездить так долгое время, потому что постоянно открывать – закрывать капот для подключения – выключения надоест.

Датчик, включающий вентилятор — такая капризная штука, которая стоит копейки, а самостоятельная замена в пути проблематична, так как нужно сливать тосол.

Вторая причина более опасная: вышел из строя термостат, и схема охлаждения двигателя стала неполной – не включился радиатор. Естественно, когда радиатор пустой, то датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность ее в том, что теплообмен в разы хуже, так как не работает теплообменник огромной суммарной поверхности – радиатор. Единственное спасение – включение печки на полную мощность, и периодические остановки ВАЗ 2107, не допускающие перевода стрелки в красную зону.

Как проверить исправен ли новый контроллер

Нужно взять точно градуированный термометр, способный работать при температуре кипения воды;

  • Поместить часть контроллера, обращенную внутрь радиатора в воду;
  • К контактам подсоединить щупы тестера и отрегулировать их на исчезновение сопротивления;
  • При нагреве воды сопротивление исчезает в диапазоне температур от 87 до 92 градусов по Цельсию. Все, датчик исправен, замена и включение пройдет успешно.

Порядок замены охлаждающей жидкости в

Перед тем как начинать сливать старую охлаждающую жидкость, необходимо в салоне автомобиля, рычаг управления краном отопления поставить в крайнее правое положение (кран открыт Фото№1). Откручиваем пробку расширительного бачка и пробку заливной горловины радиатора.


Расширительный бачок

Нижнем углу радиатора находим пробку сливного отверстия (фото 2), откручиваем ее и сливаем жидкость в заранее приготовленную емкость.

На радиаторах старого образца, такой пробки нет. Вместо нее, ключом на «30», придется откручивать датчик включения вентилятора. Также и на блоке двигателя, находим и ключом на «13» откручиваем сливную пробку (фото 3).

После того, как жидкость слита, закручиваем пробки сливных отверстий на место. И во избежание образования воздушной пробки в систему, отверткой распускаем хомут, и снимаем резиновый шланг со штуцера впускного коллектора.

Все, можно заливать антифриз. Как только со штуцера начнет вытекать жидкость можно надевать на него шланг и закручивать хомут. После, полностью заполняем радиатор и закручиваем пробку. Дальше, заливаем антифриз в расширительный бачок , оптимальный уровень – 3-4 см выше метки «MIN».

Запускаем двигатель и прогреваем, до рабочей температуры. После чего, глушим и еще раз проверяем уровень охлаждающей жидкости. В случае необходимости доливаем антифриз.

Если система охлаждения автомобиля загрязнена, то ее следует промыть водой или специальными средствами. Порядок промывки такой же, как и при замене жидкости – сливаем, заливаем и разводушиваем, заводим двигатель на несколько минут и сливаем. И так несколько раз, пока не увидите, что с радиатора и блока двигателя вытекает чистая вода.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

  • LADA 2107–20 — в соответствии со стандартом Евро-2;
  • LADA 2107–71 — для китайского рынка;
  • LADA-21074–20 (Евро-2);
  • LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

  • предохранители: силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;

реле:

  • главное;

бензонасоса;
электровентилятора;
диагностический разъём.

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

  • АКБ напряжением 12 В, ёмкостью 55 Ач;
  • генератор типа Г-222 или 37.3701;
  • регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

  • вспомогательное, которое подаёт питание на выводы стартера;
  • втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

  • катушку зажигания;
  • распределитель с контактным прерывателем;
  • свечи зажигания;
  • высоковольтную проводку.

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

  1. Свечи зажигания.
  2. Распределитель.
  3. Экран.
  4. Датчик Холла.
  5. Электронный коммутатор.
  6. Катушка зажигания.
  7. Монтажный блок.
  8. Блок реле.
  9. Ключ и замок зажигания.

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.
