Схема подключения стеклоочистителя ваз 2109

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

  • K1-реле включения очистителей фар;
  • K2-реле-прерыватель указателей поворота и аварийной сигнализации;
  • K3-реле стеклоочистителя ветрового окна;
  • K4-реле контроля исправности ламп;
  • K5-реле включения стеклоподъемников;
  • K6 — реле включения звуковых сигналов;
  • K7-реле включения электрообогрева заднего стекла;
  • K8-реле включения дальнего света фар;
  • K9-реле включения ближнего света фар;
  • F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
  • K5 — Реле включения стеклоподъёмников
  • K6 — Реле включения звукового сигнала
  • K7 — Реле включения обогрева заднего стекла
  • K8 — Реле включения дальнего света фар
  • K9 — Реле включения ближнего света фар
  • F1 — F16 — Плавкие предохранители
  • F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

  • 1 — реле включения очистителей фар (K6)
  • 2 — реле времени омывателя заднего стекла (K1)
  • 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
  • 4 — реле стеклоочистителя (KЗ)
  • 5 — контактные перемычки на месте реле контроля исправности ламп
  • 6 — реле включения обогрева заднего стекла (K10)
  • 7 — запасной предохранитель
  • 8 — реле включения дальнего света фар (K5)
  • 9 — реле включения ближнего света фар (K11)
  • 10 — предохранитель
  • 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
  • 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя Расшифровка
1 (8 A)

F9 (7,5 A)

Правая противотуманная фара
2 (8 A)

F8 (7,5 A)

Левая противотуманная фара
3 (8 A)

F1 (10 A)

Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A)

F7 (30 A)

Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A)

F16 (15 A)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A)

F3 (10 A)

Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A)

F6 (30 A)

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A)

F10 (7,5 A)

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A)

F5 (20 A)

Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A)

F10 (7,5 A)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A)

F11 (7.5 A)

Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A)

F2 (10 A)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A)

F4 (20 A)

Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A)

F15 (7,5 A)

Правая фара (дальний свет)
14 (8 A)

F14 (7.5)

Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A)

F13 (7,5 A)

Левая фара (ближний свет)
16 (8 A)

F12 (7,5 A)

Правая фара (ближний свет)

Как заменить правильно бендикс ВАЗ 2109?

Внешний вид бендикса:

Каждый владелец девяток должен знать, что такое бендикс ВАЗ 2109 и как правильно провести его замену и диагностику. Так что же это и как правильно его менять? Бендикс – это механизм, который является связующим звеном между ротором стартера и венцом маховика автомобиля ВАЗ 2109. Содержит он небольшое число элементов – шестерня и обгонная муфта.

Первая передает вращательное движение на маховик, а вторая позволяет шестеренке вращаться в одном направлении

Отметьте это свойство, оно очень важно для нормального функционирования бендикса ВАЗ 2109 и других моделей

Как заменить бендикс ВАЗ 2109?

Сразу стоит поговорить о ремонте этого узла. Он невозможен, так как бендикс нельзя разобрать и заменить вышедшие из строя детали. Цена бендикса ВАЗ 2109 не кусается, поэтому проще провести полную замену, нежели пытаться восстановить «убитый». Для проведения ремонтных работ вам потребуется:

  1. Ключи на 10 и 13.
  2. Отвертки крестовая и плоская.
  3. Новый бендикс ВАЗ (производителя выбирайте сами, исходя из модели стартера).
  4. Плоскогубцы и молоток.

Все, теперь осталось только подготовиться к проведению ремонта – снимите минусовую клемму с АКБ. Будут в процессе выполняться манипуляции с силовыми проводами, которые не защищены предохранителями и расположены близко к кузовным элементам, двигателю и коробке.

Обратите внимание на втягивающее реле стартера ВАЗ 2109, на нем есть два болта, к верхнему прикручен провод, идущий от плюсового вывода АКБ. Снимите его, воспользовавшись ключом на 13

Рядом вы найдете тонкий проводок, который запитывает обмотку втягивающего при повороте ключа зажигания в положение «Запуск». Его необходимо отключить, потянув в сторону левого крыла.

Теперь нужно выкрутить ключом на 13 три гайки. Расположены они с передней стороны стартера – внизу, вверху и посередине. После только можно стартер снять. Теперь самое сложное – разобрать нужно его, чтобы добраться до бендикса ВАЗ 2109 и заменить его. Сразу стоит заметить, что желательно проводить полную диагностику и обслуживание узла.

Например, посмотрите на состояние щеток, ламелей, обмоток двигателя и бронзовой втулки. Если эти элементы пришли в негодность, то их нужно заменить. Чтобы разобрать весь стартер, вам потребуется выполнить простые действия:

  1. Выкрутить отверткой два болта, которыми крепится крышка к корпусу.
  2. Выкрутить болты крепления втягивающего реле к стартеру и гайку, которая осуществляет контакт с проводом питания.
  3. Снять стопорное колечко с ротора двигателя.
  4. Ключом на 10 выкрутить две шпильки.
  5. Отверткой выкрутить болтики, которыми произведено соединение щеток с контактами.
  6. Рассоединить стартер, он должен разделиться на три части.

Теперь самое интересное – снятие бендикса ВАЗ 2109. Для этого нужно взять молоточек (небольшой) и аккуратно сбить шайбу с вала ротора. Под ней находится кольцо, которое запросто разжимается и снимается плоской отверткой. Только после этого можно снять бендикс ВАЗ.

Не потеряйте мелкие детали, они очень важны для нормального функционирования механизма. Проверьте старый бендикс – попробуйте вращать шестеренку в одну, затем в другую сторону. Вот тут вам и пригодилось знание свойства обгонной муфты! Если шестерня проворачивается в обе стороны, то необходимо заменить узел. Даже если начинает «схватывать» через четверть оборота, это признак неисправности.

Установите новый, нанесите немного смазки на ось ротора и установите кольцо. Теперь можно собрать весь механизм. А когда будет установлена втягивающая стартера ВАЗ 2109, можно даже проверить работоспособность путем подключения к аккумулятору.

Доработка реле стеклоочистителя

Многие сталкивались с таким небольшим неудобством в работе штатного стеклоочистителя ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 взмаха, хотя последний ход щетки делают уже по сухому стеклу, и вполне достаточно было бы и двух взмахов, чтобы убрать всю воду, которую набрызгал омыватель.

Это неудобство, как оказалось, легко устранимо. Для этого покупаем новое реле стеклоочистителя (если что-то не получится, можно будет вставить старое и тем самым не остаться без дворников) типа 526.3747, или другое аналогичное – маркировки могут отличаться в зависимости от завода-изготовителя реле.В схеме этого реле нужно заменить резистор R4. Штатный имеет номинал 130 кОм, нам нужно поставить поменьше, в пределах 40 кОм – 70 кОм. У меня 56 кОм. Найти такой можно в точках по продаже радиодеталей, стоит копейки, либо выпаять из старой техники.

Расположение реле в «черном ящике»

Схема реле дворников ВАЗ 2109

Внутреннее исполнение такого реле может быть разным:

Вариант 1

Вариант 2

Во всех случаях нужный нам резистор подключен к 4-й лапке микрочипа. На рисунках выше он выделен.

Кстати говоря, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта – для всех моделей, где используется этот тип реле.

Новые реле могут иметь принципиально другое исполнение. Например, мне попалось вот такое реле с маркировкой 723.3777 завода Энергомаш:

Реле 723.3777 Энергомаш. Его нам не переделать

Такое реле нам не переделать, поэтому его можно оставить в качестве запасного (оригинального), а перепаивать будем родное, извлеченное из монтажного блока:

Внешний вид родного реле

По поводу количества взмахов щеток разобрались. Теперь еще один момент.

При первом нажатии на рычаг для омыва стекла обычно бывает так: щетки уже тронулись, а воды на стекле еще нет. Это обусловлено тем, что насосу нужно время, чтобы прогнать воду по трубкам от бачка до форсунки омывателя. Эту ситуацию может исправить установка обратного клапана в трубку, чтобы предотвратить стекание воды из трубок обратно в бачок, когда насос не работает. Лично меня этот момент не сильно волнует, так как щетки идут по сухому только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубках и без того слабому насосу омывателя, поэтому такую доработку на своем авто не делал и не планирую.

Если нет желания ничего переделывать, можно поставить специальное программируемое реле. При этом щетки будут стартовать с задержкой около 0,5 сек, также есть возможность задавать паузу между взмахами щеток в прерывистом режиме при помощи манипуляций с рычагом включения дворников. Оно имеет маркировку 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал сделать регулировку паузы в ручном режиме так, как это сделано в предыдущей статье.

Вместе с перепайкой резистора в реле для уменьшения количества ходов щеток до двух это, на мой взгляд, необходимый и достаточный объем доработок стеклоочистителя ВАЗ 2109.

tuning-lada-2109.ru

Всё о щетках автомобильных стеклоочистителей, дворниках

В зависимости от модели автомобиля применяются несколько видов стеклоочистителей ВАЗ. Щетки отличаются как по размерам, так и по типу крепления к поводку.

Размеры и тип крепления щеток стеклоочистителей для автомобилей ВАЗ и Лада.

В автомобилях ВАЗ 2101-2107, применяются две одинаковые щетки стеклоочистителя размером 33-34 сантиметра . Тип крепления дворников — «штырьковый замок».
Щетки стеклоочистителя лобового стекла, применяемые в автомобилях ВАЗ 2108, 2109, 21099, так же одинаковы и имеют размер 51 сантиметр. Крепятся с помощью «штырькового замка».
На автомобилях ВАЗ 2113, 2114, 2115 тип крепления дворников изменён. Щетки стеклоочистителя крепятся с помощью «крючка», однако имеют тот же размер – 51 сантиметр .
Размер щёток стеклоочистителя для ВАЗ-2121 «НИВА» составляет как и у «классики» 33 сантиметра. Размер щетки для заднего стекла — 28 сантиметров
Размер стеклоочистителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 так же равен 51 сантиметру . Для крепления щеток используется тип крепления «крючок». Стоит так же отметить, что поводки стеклоочистителя моделей десятого семейства имеют спойлер , который может мешать установке некоторых моделей щеток.
Щетки стеклоочистителя ВАЗ 1118 «Калина» так же имеют тип крепления – «крючок», однако в этой модели используются разные размеры щеток: 60 см и 40 см.
На Ладу «Приору» (ВАЗ 2170) устанавливаются точно такие же щетки, как и на автомобили десятого семейства. Стандартный размер щёток — 51 сантиметр.
Размер стеклоочистителей на LADA Granta (ВАЗ 2190) составляют 60 см для водительской щетки и 40 см для щетки со стороны пассажира. Тип крепления щёток — крючок.
Размер щёток стеклоочистителя для LADA Kalina 2 не изменился, по сравнению с прошлой версией «Калины» и составляют 60 см и 40 см для водительской и пассажирской щетки соответственно.
В автомобиле Chevrolet Niva используются стеклоочистители, стандартный размер которых составляет 51 см для лобового стекла и 34 см для заднего. Тип крепления щёток — крючок.
На LADA Largus производитель рекомендует устанавливать щетки стеклоочистителя размером 51 см для переднего стекла и 35 см для заднего стекла.

Вердикт

На автомобиле ВАЗ 2109 одновременно не работают электромотор и дворники по следующим причинам:

  • примерзшие щетки;
  • неправильное расположение щеткодержателей в крайних положениях и дефекты в геометрии;
  • окисленные/обгоревшие контактные разъемы и дефектные провода;
  • дефектное реле;
  • износ щеточно-коллекторного узла в моторедукторе;
  • неисправный концевой выключатель.

Исправно функционирующий моторедуктор может не передавать крутящий момент на дворники в таких случаях:

  • ослаблены гайки крепления рычагов на оси ведомых валов трапеции;
  • откручена гайка, прижимающая кривошип трапеции к ведомой шестерне редуктора;
  • выкрошены зубья на шестернях редуктора.

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

Перечень неисправностей приводящих к отказу «дворников» на ВАЗ 2108, 2109, 21099

В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

— вышло из строя реле стеклоочистителя (52.3747, 525.3747);

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

— неисправен подрулевой переключатель режимов работы «дворников»;

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

— соскочили разъемы в электрической цепи стеклоочистителя;

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

— окислились контакты в разъемах электрической цепи стеклоочистителя;

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

— сильно изношены или зависли щетки электродвигателя стеклоочистителя;

Также может подгореть коллектор, которому прижимаются щетки.

— или в обмотках электродвигателя стеклоочистителя.

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

— щетки примерзли к стеклу;

— после длительной стоянки щетки прилипли к лобовому стеклу;

— повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя;

— повреждены зубья пластмассовых шестерен в редукторе электродвигателя.

Примечания и дополнения

— Другие неисправности стеклоочистителя (щетки не работают в прерывистом режиме, останавливаются во время работы, не работают синхронно и пр.) автомобилей ВАЗ 2108, 2109, 21099 изложены на нашем сайте в статье «Неисправности стеклоочистителя автомобилей ВАЗ 2108, 2109, 21099».

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

Схема стеклоочистителя работа.

Нулевое положение.

Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.

Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.

Замена трапеции стеклоочистителя на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Из сегодняшней статьи вы научитесь, заменять трапецию стеклоочистителя и производить её ремонт. А так же вы узнаете для себя как можно полностью разобрать и собрать трапецию стеклоочистителя. Замена трапеции будет производится на автомобилях, как видно из заголовка записи «Самарского» семейства.

Примечание! Совместно с ремонтом трапеции стеклоочистителя, в статью был еще добавлен ремонт мото-редуктора который тоже является очень важным и основным элементом в работе дворников!

Когда нужно менять трапецию на новую? В некоторых случаях она подлежит замене при выходе из строя, а в некоторых случаях её можно и вовсе не заменять на новую, достаточно её просто снять и после чего отремонтировать.

При выходе трапеции из строя, как правило дворники у автомобиля начинают работать неправильно, то есть:

  • Без видимой на то причины они могут работать медленно.
  • Или же не работать вообще.

Как работает омыватель ветрового стекла ВАЗ 2108, 2109, 21099

Разберемся как работает омыватель ветрового стекла, а омыватель заднего стекла рассмотрим в отдельной статье.

Для наглядности используем схему работы очистителя и омывателя ВАЗ 2108, 2109, 21099.

Описание работы омывателя согласно приведенной схемы

Омыватель ветрового стекла работает при включенном зажигании. При этом замыкаются контакты реле зажигания «30» (плюс с генератора) и «15/2» замка зажигания (выход на омыватель).

Для включения омывателя ветрового стекла водитель перемещает рычаг правого подрулевого переключателя на себя в нефиксируемое положение (при любом другом положении рычага — любом режиме работы «дворников»).

При этом замыкаются контакты «53ah» (плюс с замка зажигания) и «W» (выход на электродвигатель насоса и клапан омывателя) внутри переключателя. Далее через монтажный блок (красный или розовый провод) напряжение подается на электродвигатель насоса омывателя, расположенный в бачке омывателя и запорный электромагнитный клапан омывателя, установленный рядом. Клапан открывается, электродвигатель насоса омывателя нагнетает жидкость, поливая ветровое стекло через форсунки (распылители) на капоте.

Электрическая цепь включения омывателя защищена предохранителем F7 (16А), расположенном в монтажном блоке.

Примечания и дополнения

Одновременно с омывателем ветрового стекла может срабатывать омыватель стекол передних фар, на автомобилях ВАЗ 2108, 2109, 21099 комплектацией которых это предусмотрено.

Источник

Современные дворники на ВАЗ 2114

Чтобы лобовое стекло автомобиля ВАЗ 2114 очистить от грязи и потоков воды во время дождя, предусмотрено специальное приспособление, так и называемое — дворники на ВАЗ 2114. Щетки стеклоочистителя ВАЗ состоят из рычага, поворачивающегося в определенную сторону, и резиновой прокладки, очищающей стекло. Мотор-редуктор дворников заставляет щетки двигаться вперед и назад.

В результате происходит очищение лобового или заднего стекла. В салоне автомобиля расположен регулятор скорости поворота дворников. Он почти всегда располагается под рулем. Размер щеток может быть самым разным. Стеклоочистители практических всех автомобилей работают в нескольких режимах. На лобовом стекле дворник функционирует в четырех:

  • прерывистый, когда выдерживается пауза;
  • первая скорость;
  • вторая скорость;
  • работа вместе с омывателем.

На заднем стекле дворник имеет два режима:

Можно ли сделать дворники ВАЗ 21099 быстрее?

Народная мудрость выработала способ увеличения скорости хода дворников на ВАЗ 2108-99 путём укорачивания питающих цепей моторедуктора.

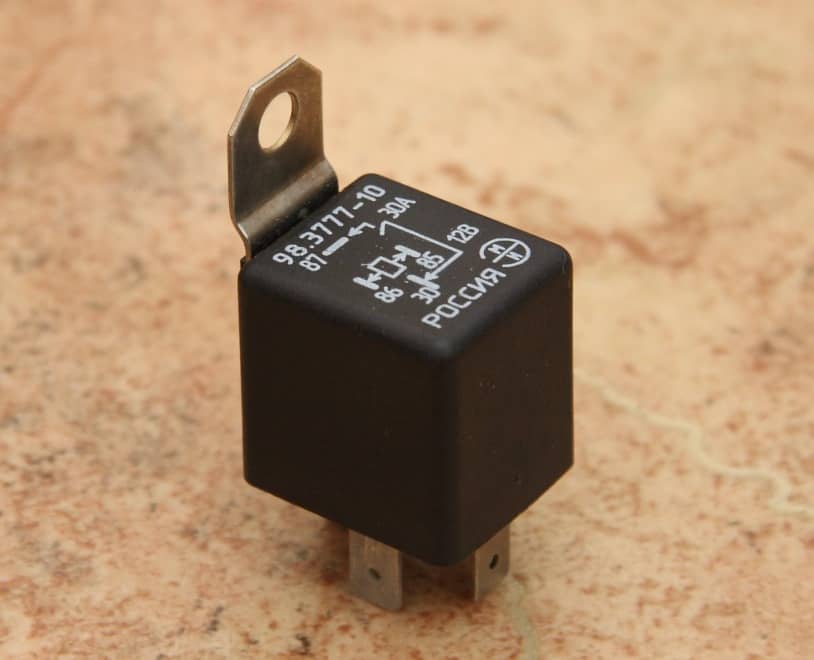

Для этого провода от контактов «1» и «2» разъёма дворников разрезаются. В каждый разрыв устанавливается реле:

Например, серый провод (№1 в колодке) соединяется с выводом 86 реле, а вывод 85 реле – с «массой» (№4 в колодке). Таким образом, катушка реле сработает при включении 1-й скорости дворников. Осталось протянуть к выводу 87 провод от «плюсовой» клеммы АКБ, а конец разрезанного провода, идущего к моторедуктору – к выводу 30 реле.

Аналогичным образом «врезается» реле в цепь щётки 2-й скорости.

Способы подключения стеклоочистителей.

Схему подключения стеклоочистителей можно разделить на два вида, по способу подключения переключателя режимов работы.

READ Как подключить компьютер к роутеру теле 2

При первом способе подключения на электродвигатель привода стеклоочистителя подаётся постоянный плюс, а переключатель режимов соединяет элементы двигателя с минусом. Этот способ широко применяется в иностранных и отечественных автомобилях.

Второй способ полностью противоположен первому, то есть питание на электродвигатель подаётся через переключатель режимов, а минус в этом случае берётся с корпуса привода.

Я предлагаю рассмотреть принцип работы схемы стеклоочистителей автомобиля на примере, где плюс на электродвигатель подаётся через переключатель режимов, так как это более распространённый способ подключения.

На схеме представлено подключение привода стеклоочистителя с электродвигателем от постоянных магнитов и имеющего две скорости работы. Разница оборотов в данной схеме обеспечивается смещением одной из плюсовых щёток относительно физической централи якоря электродвигателя.

Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим причины такой неисправности — почему не горит ближний или дальний свет фар, или все вместе на автомобилях ВАЗ 2108, 2109, 21099. Попутно разберем, как все исправить в том или ином случае.

Перечень неисправностей

Перегорела лампа ближнего-дальнего света в блок-фаре

В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.

Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар.

Окислились контакты в соединительной колодке блок-фары

Несколько раз оденьте — снимите соединительные колодки на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты.

Нет «массы» к фаре

Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.

Перегорели предохранители в монтажном блоке

В монтажном блоке старого образца с пальчиковыми предохранителями 17.3722 за ближний свет отвечают следующие предохранители:

№16 (правая фара по ходу автомобиля),

За дальний свет:

В монтажном блоке 2114 с ножничными предохранителями ближний свет:

F13 (правая фара),

F15 (правая фара),

Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).

Неисправно реле ближнего или дальнего света

Монтажный блок 17.3722: за ближний свет фар отвечает реле К11, за дальний К5. Монтажный блок 2114: за ближний свет фар отвечает реле К9, за дальний К8. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно. Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).

монтажный блок старого образца 17.3722: предохранители и реле ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099

Неисправен подрулевой переключатель («гитара»)

За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.

Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод 56 ток приходит (зеленый провод). Проверяем наличие напряжения контрольной лампой или каким-нибудь измерительным прибором. Вывод переключателя 56b — ток уходит на ближний свет (красно-серый провод), 56а — дальний свет (бело-голубой провод). Можно включить зажигание и по очереди отрезком провода соединять выводы в колодке: зеленый провод — красно-серый, зеленый — бело-голубой. Если ближний или дальний свет включается, то меняем подрулевой переключатель на новый.

подрулевые переключатели автомобилей ВАЗ 2108, 2109, 21099

Неисправна проводка к блок-фарам или монтажный блок предохранителей

По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.

Не работает выключатель наружного освещения

Проверьте наличие напряжения на голубом проводе, идущем от замка зажигания на вывод «Х».

Примечания и дополнения

— В блок-фарах автомобилей ВАЗ 2108, 2109, 21099 для ближнего и дальнего света применяются лампы АК12-60+55.

— Для кратковременного включения дальнего света фар в подрулевом переключателе замыкаются контакты 30 (ток отдельно приходит с замка зажигания по черному проводу) и 56а (бело-голубой провод).

— Электрический ток на ближний и дальний свет подается после включения зажигания (поворота ключа в замке зажигания в положение 1).

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его нетрудно будет почистить. Но ни при каких обстоятельствах не выкручивайте регулирующий винт, установленный в нем – в противном случае вы скорее всего не сможете впоследствии правильно восстановить зазор якоря.

Порядок действий следующий:

  • с редуктора снимают защитную панель;
  • извлекают шестеренку;
  • достают гайки закладные, отвернув предварительно два болтика;
  • корпус редуктора отсоединяют вместе со щеткодержателем от моторчика;
  • якорь достают и очищают компрессором.

Снятие заднего дворника в целом производится по такому же алгоритму, но придется еще убрать обшивку двери, чтобы добраться до проводов и других элементов.

Снятие и проверка моторедуктора и механизма стеклоочистителей

Демонтаж механизма несложен – достаточно снять поводки щёток и выкрутить один крепёжный болт. Правда, могут возникнуть затруднения со «сдёргиванием» поводков с осей – иногда они достаточно прочно «сидят» на посадочных местах. Под поводками находятся гайки крепления втулок осей, одновременно являющиеся крепёжными элементами самой трапеции.

Освободив от крепежа и разъединив контактную колодку, извлеките механизм из коробки воздухопритока. Перед тем, как отсоединять приводной рычаг трапеции от оси моторедуктора, запомните взаимное расположение деталей – чтобы избежать такого казуса, как работа дворников в обратную сторону после сборки.

Моторчик стеклоочистителя закреплен тремя болтами на трапеции:

Сняв моторчик дворников и разобрав его, особое внимание уделите состоянию щёток и коллектора. Если на коллекторе имеются глубокие борозды, то имеет смысл заменить узел целиком – вручную можно наждачкой убрать лишь небольшие дефекты

Обязательно прочистите лезвием или подобным инструментом ламели (прорези) коллектора и промойте якорь спиртом или бензином. Медленная работа дворников часто вызвана утечкой тока через забитые графитной пылью ламели.

Проверив, промыв бензином и, по необходимости заменив пластмассовую шестерню моторедуктора, соберите узел, предварительно смазав шестерни консистентной смазкой.

Осмотрите рычаги механизма – заедающие шарниры и погнутые тяги также могут быть причиной плохой работы дворников.

После установки собранной трапеции сначала оцените правильность её работы, не надевая плотно поводки. Вполне может случиться так, что центральный рычаг был неправильно установлен на ось моторедуктора, вследствие чего дворники после выключения могут «проскакивать парковку», останавливаясь посреди стекла, или не до конца возвращаться назад, в исходное положение. Тогда потребуется регулировка механизма дворников путём перестановки рычага.

Причиной того, что щётки дворников поднимаются при движении с высокой скоростью и не прижимаются к стеклу, является «проседание» пружин поводков. В таком случае заменяются поводки с пружинами в сборе.

Причины неработающих дворников на ВАЗ

Итак, почему не работают дворники на ВАЗ 2114? Эта неприятность особенно досадна зимой, или осенью, когда ночью случаются заморозки, а днем, когда надо срочно ехать, начинается дождь, снег, которые делают дорогу совершенно невидимой. Для начала, не следует запускать стеклоочистители на промерзшей машине со стеклами, покрытыми инеем. Резинки щеток легко примерзают к стеклу, и когда двигатель пытается сдвинуть из с места, он не выдерживает нагрузки и перегорает. Второе

Проверяя стеклоочистители, обращайте внимание на фишки, разъемы, контакты, концы проводов. От длительной эксплуатации, особенно когда автомобиль на ночь оставляют во дворе, контакты закисают и перестают проводить ток

В этом случае их необходимо промывать специальными жидкостями, предварительно обесточив, или очищать наждачкой.

Предохранители и реле

Проверку дворников ВАЗ 2114 следует начинать с предохранителей. В монтажном блоке их два

Обращаем внимание на второй предохранитель – F 16. Проблема однозначно окажется в нем, если вместе с щетками откажутся работать поворотники и несколько индикаторных ламп на приборной панели

Для замены предохранителя на крышке монтажного блока имеется специальная прищепка, с помощью которой защитное устройств аккуратно извлекается из гнезда, а на его вместо вставляется новое. На неисправность реле указывает отсутствие прерывистого режима работы у передних стеклоочистителей. Проверить его можно заменив заведомо рабочим устройством, или мультиметром в режиме омметра. Если при установке другого реле дворники заработали, значит проблема в нем. В противном случае потребуется проверять переключатель стеклоочистителей. При проверке омметром работающее реле на контактах 85-86 должно показывать несколько сотен Ом. И еще один маленький нюанс: при подаче на исправное реле напряжения слышится характерный щелчок. На неисправном реле щелчка не будет. Релюшка как и предохранители восстановлению не подлежат. Их необходимо менять на новые.

Переключатель дворников

Переключатель дворников на ВАЗ 2114 находится под рулевым колесом. О его неисправности говорит отсутствие какого-либо отклика на нажатие. Снимается переключатель легко:

  • Сначала крестовой отверткой выкручиваются саморезы. Их расположение показано стрелками.
  • Рычажок, фиксирующий руль, отодвигается вниз до упора.
  • Затем снимаем верхнюю накладку с рулевой колонки.
  • Освобождаем от фиксаторов переключатель дворников и снимаем его.

Снимаем с переключателя контакты. Берем новый переключатель и вставляем его в обратном порядке. Проверяем на работоспособность.

Мотор-редуктор

Дворники приводятся в движение мотор-редуктором. Работоспосо6ность моторчиков проверяется прямым подключением к аккумулятору. Для этого его отсоединяют от электросхемы стеклоочистителя и подключают к батарее. Ниже предлагается схема мотор-редуктора, которая поможет в случае необходимости разобрать и отремонтировать этот механизм.

Одна из самых распространенных неполадок двигателя – истирание щеток. Полость разобранного двигателя рекомендуется продуть сжатым воздухом от угольной пыли, щетки проверить и при необходимости заменить. Проверить и отшлифовать коллектор. Убедитесь, что и пружинки в щеткодержателях тоже исправны. Если коллектор сильно успел обгореть, то моторчик придется заменить на новый

При сборке важно правильно установить кривошип. Он должен быть направлен в сторону электродвигателя и устанавливаться параллельно тяге стеклоочистителя

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
