Передняя подвеска ваз 2109 - устройство, ремонт, частые проблемы

Проблемы в тормозах

Если стук появляется при нажатии на педаль тормоза или опускании — проблема в АБС (антиблокировочная система). Такой нюанс возникает после ремонтных работ, выполненных неправильно.

Проблемы с тормозами:

Поломка посадочных мест под направляющие суппорта, который люфтит, вибрирует. Необходимо заменить детали.
Заклинивание поршня суппорта. Элемент резко ударяет по колодкам, появляется стук. Поршень меняется.
Ведение тормозного диска. Из-за высоких температур деталь может изменить форму, искривиться. Колодки начинают стираться неравномерно. Проверять диск нужно на специальном оборудовании, чтобы вовремя заменить.
Слетевший фиксатор колодки, которая будет биться о барабан, создавая стук. Деталь нужно установить на место и определить причину соскакивания.

Проблема связана с неисправностью в АБС. Достаточно демонтировать соответствующий предохранитель из блока. Если после проведения действий стук прекратился — неисправна АБС. Устранить поломку могут специалисты, пытаться исправить самостоятельно не нужно.

Независимая передняя подвеска — очень удобно

Передние колеса в автомобиле Лада 2109 не связаны между собой жёстко. Схема передней подвески ВАЗ 2109 разработана таким образом, чтобы каждое колесо имело собственную связь с рамой автомобиля. Этот принцип называется независимой подвеской. Такое строение уже давно успешно используется в автомобилестроении из-за своего главного плюса: при внешнем негативном воздействии на переднее колесо (удар, нырок в яму, повреждение) второе колесо не получает аналогичного импульса.

Независимая подвеска на ВАЗ 2109 включает в себя следующие основные элементы (на примере одного колеса).

Упругий элемент — пружина.
Демпфирующий элемент — амортизатор.
Направляющий элемент — рычаг передней подвески ваз 2109.
Стабилизатор поперечной устойчивости.
Поворотный кулак.
Шаровые опоры.
Шарнирные соединения.
Кронштейны крепления.

Всего можно выделить около пятидесяти элементов, составляющих устройство передней подвески ВАЗ 2109. Указаны главные детали, которые непосредственно участвуют в смягчении колебаний автомобиля. Пружина призвана смягчать резкие вертикальные удары на скорости. Существует 2 класса пружин по жесткости: А и В. На ВАЗ 2109 можно устанавливать изделия обоих классов. Главное условие: одинаковые пружины на одну ось.

Под действием силы упругости, после того, как пружина смягчила удар, она ещё долго будет находиться в движении. Чтобы амплитуда колебаний снова стала равна 0, понадобиться несколько минут. Для того чтобы моментально погасить колебания, подвеска ВАЗ 2109 оснащена гидравлическим амортизатором.

Рулевая рейка

Стук в подвеске при повороте может возникать из-за проблем с рулевой рейкой. Обычно, именно поворот руля приводит к возникновению звука, который возникает из-за люфта внутри конструкции. Характерная черта — звук доносится с одной из сторон, а также сопровождается ощутимой вибрацией руля. Неисправность особенно ярко проявляется на гравийной россыпи, тогда вибрация очень частая, хотя ее не должно быть совсем.

Изредка подобный дефект наблюдается сразу после замены подшипника в ступицах ВАЗов 2109. В результате дефекта люфт будет увеличиваться, что приведет к повреждению элементов рулевой конструкции. Чтобы убедиться в причине, вам понадобится домкрат для поднятия авто:

Поднимите машину.
Возьмите монтировку и аккуратно поводите рулевые тяги из стороны в сторону.
Если возникает значительный люфт (его должно быть видно невооруженным глазом), то проблема — в износившихся втулках, которые потребуется заменить.
Также необходимо подтянуть гайки рейки, чтобы посадить ее на шестерню.

Редко, но все же бывает, что руль и его компоненты в порядке, но вибрация и стук все еще присутствуют

В таких случаях внимание стоит уделить осмотру шарниров руля

Как устроена передняя подвеска ВАЗ-2109

Очень важно вовремя делать профилактику ходовой части машины, так как основная нагрузка при эксплуатации приходится именно на нее. Причем нагрузка происходит и в состоянии покоя

Ходовая часть включает в себя такие элементы: рама, колеса, задняя и передняя подвеска. Ранняя диагностика поможет избежать многих проблем.

Что же представляет собой передняя подвеска? Этот элемент машины независимый, что позволяет автомобилю быть более маневренным, так как передние колеса работаю независимо друг от друга. Если одно из них попадает в выбоину, то другое избегает этого импульса. Такие конструкционные особенности позволяют произвести настройку развал-схождения автомобиля, также сделать правильным «поведение» авто на дороге можно с помощью небольшого отрицательного значения радиус обката.

Основная деталь передней подвески – это амортизационные стойки, на них крепятся пружины. На верхней части стойки прикручены 3 болта и подшипник. Все это в целом обеспечивает возможность поворота стойки с колесами машины.

Следующая основная деталь – поворотный кулачок. Своей нижней частью он прикреплен к шаровой опоре, а верхней соединяется с низом стойки. Соединение обеспечивают болты. Верхний из них регулирует развал. За поперечную устойчивость автомобиля отвечает штанга, которую сайлентблоки крепят к основанию авто с помощью кронштейнов.

Таким образом, мы видим, что передняя подвеска включает в себя очень много деталей, но самые основные из них:

Замена подшипника рулевой колонки ваз 2109

Типов, применяемых рулевых механизмов несколько, наибольшее же распространение у легковых автомобилей получил механизм типа «шестерня-рейка».

Именно такой тип рулевого механизма применяется на отечественных автомобилях ВАЗ-2109, ВАЗ-2110.

Работа такого устройства сводится к преобразованию вращательного движения шестерни, которая связана с рулевой колонкой, в продольное движение зубчатой рейки.

Вращаясь, шестерня перемещает рейку, а та посредством тяг заставляет проворачиваться вокруг оси поворотные кулаки, связанные с передними колесами.

Особенностью данной конструкции является плотное взаимодействие зубцов шестерни с рейкой. Появление больших люфтов в этой паре приводит к осложнению управления автомобиля, что сказывается на безопасности движения.

Поэтому при появлении признаков неисправности данного механизма, производится комплекс восстановительных мероприятий, по сути, производится замена рейки рулевой ВАЗ-2110, или более ранней модели – ВАЗ-2109.

Хотя не всегда требуется замена рейки, иногда достаточно использовать ремкомплекты, позволяющие снизить или убрать люфт.

Появление неисправностей в стойке

В основном стойка может давать стук и передавать удары о неровности дороги только при сильном износе всей конструкции. При этом больше всего этот элемент автомобиля страдает при попадании передней пары колес в глубокую яму – не происходит работа стойки на отбой, но пружина подвергается резкому выпрямлению. В результате колесо будет уходить резко вниз, растягивая при этом пружину на максимально возможную длину. Таким образом, получается в 2 удара – стойки об опору и стойки с нижней частью ямы.

Проверка работоспособности опорной стойки осуществляется стандартным способом – транспортное средство вертикально раскачивается или партнер с усилием надавливает на центральную часть капота. При исправности стойки корпус машины должен 1 раз без резкого выпрямления вернуться в свое исходное состояние.

При резком падении корпуса вы услышите глухой стук. Это говорит о неисправностях элемента из-за раскрутившейся стопорной гайки, которая и шумит внутри самой опорной стойки. Ремонт стойки нужно проводить только в автосервисе, так как будет использовано специальное оборудование для качественного закрепления всех элементов.

При возникновении стука на мелких кочках из-за стойки автомобиль при движении сильно раскачивается и теряет управляемость. Это может привести к аварии на неровной дороге.

Также проблемы могут крыться не в самой стойке, а в амортизаторах. Неисправность системы амортизаторов связана в первую очередь с неправильной обработкой их маслом. Часто водителями вовнутрь заливается масляный раствор с неправильными характеристиками вязкости. На данное значение влияет не только купленное масло, но и температура окружающей среды, при которой раствор заливается. Слишком низкая температура не позволяет повысить текучесть масла до необходимо значения.

Особенности устройства — Передняя подвеска

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Рис. 4.1. Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – колпак ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры

Основным элементом подвески является телескопическая, гидравлическая амортизаторная стойка 9 (рис. 4.1), нижняя часть которой соединяется с поворотным кулаком 13 двумя болтами. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу 10. При повороте верхнего болта изменяется развал передних колес.

На телескопической стойке установлены: витая цилиндрическая пружина 5, пенополиуретановый буфер 3 хода сжатия, а также верхняя опора 1 стойки в сборе с подшипником 38.

Рис. 4.2. Телескопическая стойка: 1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диски клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает «качание» стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 4.2.

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 13 (см. рис. 4.1) соединяется шаровым шарниром 21 с поперечным рычагом 22 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 29, которые через резинометаллические шарниры соединяются с поперечными рычагами 22 и с кронштейнами 30. В местах соединения растяжки с рычагом и кронштейном устанавливаются регулировочные шайбы 23, которыми регулируется угол продольного наклона оси поворота.

В поворотном кулаке крепится двухрядный радиально-упорный подшипник 20 закрытого типа, на внутренних кольцах которого установлена с натягом ступица колеса. Подшипник затягивается гайкой на хвостовике 18 корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости представляет собой штангу 25, колена которой через стойки 24 с резиновыми и резинометаллическими шарнирами соединены с поперечными рычагами 22 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами 27 через резиновые подушки.

Причины стука двигателя

Стук сам по себе образуется при ударе одного элемента силовой установки о другой.

При этом стук в двигателе бывает разным, может возникать при определенных условиях и исчезать при их изменении.

В большинстве случаев стуки являются сигналом возникновения проблем с определенными механизмами – ГРМ и кривошипно-шатунным механизмом, цилиндропоршневой группой.

Хотя он может появиться и в других составных элементах агрегата.

Критерии характера стука.

Сторонние звуки, возникшие в силовой установке, можно подразделить на несколько критериев:

Сила звука;
Причинно-следственные связи;
Звучание (металлический стук и т.д.);
Цикличность.

Разберем каждый из критериев.

Так, по силе звука стук в двигателе может быть очень слабым и едва прослушиваемым, в таком случае авто может и дальше эксплуатироваться, но все же не помешает проведение диагностических работ.

Бывает стук средний по силе. Прослушивается он отчетливо, но его можно заглушить, к примеру, громко включенной музыкой.

Авто с такими стуками можно эксплуатировать короткий срок, достаточный для возможности добраться до гаража или сервиса.

Отчетливые громкие звуки, издающиеся изнутри силового агрегата, указывает на значительные проблемы в его работе.

При таких звуках мотор глушиться и до гаража или сервиса авто доставляется только эвакуатором или на буксире, так как с двигателем и у вас могу возникнуть серьезные проблемы.

Причинно-следственные связи в возникновении стука возникают после вмешательства в силовой агрегат непрофессионалов.

То есть, проведение ли наоборот — не проведение технических работ или ремонта может вылиться в возникновение такой неприятности.

Так, причиной стука в двигателе может быть:

Масло, которое не рекомендовано для применения на данном моторе или поддельное масло.
Некачественные или дефектные детали, которые были установлены в ходе ремонта, тоже могут вызвать стук в двигателе.
Сильный износ составных частей, естественно, приведет к появлению посторонних шумов.

Типы звучания и чем они отличаются.

По звучанию стук в двигателе подразделяется на звонкий и глухой.

Звонкий стук, его еще называют металлический, возникает при ударе между собой деталей из твердых металлов, при этом между деталями отсутствует масляная прослойка.

Глухой стук в двигателе возникает при ударе деталей, одна из которых выполнена из мягкого металла, и между деталями имеется масляная прослойка.

По цикличности стуков можно примерно определить, какой механизм требует вмешательства.

Так, стук в моторе производиться пропорционально вращению коленчатого вала указывает на возможные проблемы с цилиндропоршневой группой, газораспределительным или кривошипно-шатунным механизмами.

Причиной спонтанного стука, возникающего бессистемно, может крыться в навесном оборудовании мотора.

Шаровая опора

В передней подвеске легковых автомобилей устанавливаются 2 шаровые опоры — по одной на каждое колесо. признаки неисправности:

Руль крутится тяжелее.
В передней подвеске при езде слышны стуки.
Управляемость ухудшается, колеса «плавают».
Интенсивно стирается протектор резины.
Не выставляется сход-развал.

Определить неисправность шаровых можно диагностикой: вывесить колесо автомобиля домкратом или на подъемнике, зажать педаль тормоза, снаружи поворачивать колесо. Процедуру нужно проводить вдвоем.

Если при резком повороте появляется люфт, сопровождающийся стуком, необходима срочная замена шаровых. Следует проверить пыльники. Детали должны быть целыми, иначе придут в негодность.

Подвеска или рулевое управление

Не всегда стук на мелких кочках обозначает поломку в подвеске. Похожие звуки могут исходить из рулевого управления. Нужно проверить подвеску и рулевую рейку.

Когда неисправен этот механизм, при езде по неровной дороге заметна вибрация на руле. Между рейкой и шестерней появляется большой зазор, увеличивающийся со временем, возрастает и вибрация. Для избавления от проблемы необходимо подтянуть рейку.

Проблема может быть связана с втулками на рулевых тягах. Детали по отдельности нужно раскачивать монтировкой. При сильном люфте элемент следует менять.

Если после подтяжки рейки и замены втулок проблема осталась, нужно проверить шарнир рулевого механизма. Для диагностики необходимо 2 человека: один должен зафиксировать шарнир, корпус и палец, а другой — поворачивать руль резко на небольшой угол. При наличии люфта станет понятно, что механизм требует замены.

Проверить стоит наконечники рулевой рейки. Признак износа — характерный звук появляется при вращении руля во время движения на небольшой угол, заметен люфт. Наконечники нельзя отремонтировать, поможет только замена.

Если после проведенных работ стук остался, требуется полная диагностика подвески.

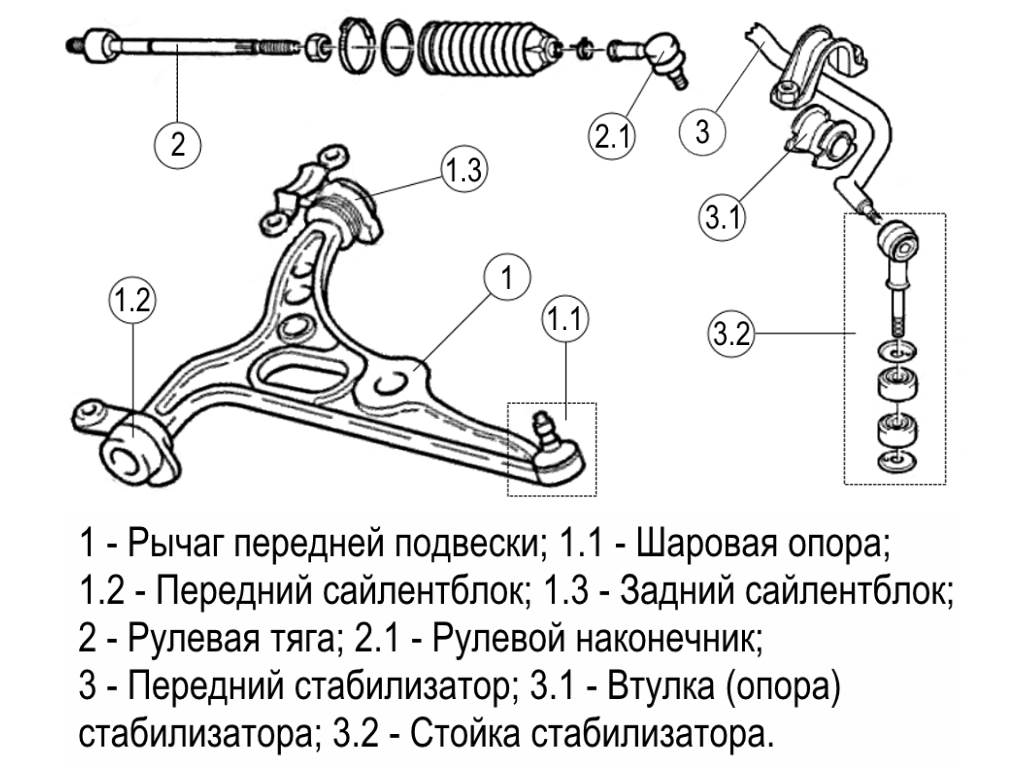

Схема передней подвески

Замена деталей переднего моста

В определённых обстоятельствах, поломка может случиться раньше, чем вы успеете сделать диагностику. Если вы хотите самостоятельно произвести на ВАЗ 2109 ремонт ходовой – видео, фото и специальная литература помогут вам досконально разобраться: как и что нужно делать.

Рычаг передней подвески

Появившиеся при движении гул, вибрация или постукивание, ощущение, что автомобиль уводит в сторону – это признаки неисправности в подвеске. Итак:

Первым делом нужно осмотреть рычаг передней подвески. Чтобы до него добраться, нужно приподнять переднюю часть автомобиля, установив его на опоры, или использовать два домкрата.

Рычаг передней подвески

Отвернув четыре колёсных болта баллонным ключом на 17, снимите колесо. Отверните гайку, которой крепится шаровый шарнир, и съёмником освободите палец шарнира. Далее нужно отсоединить стойку стабилизатора от рычага.

Снятие рычага передней подвески

Чтобы снять сам рычаг, необходимо отвернуть гайку и вынуть болт, который соединяет его с кронштейном кузова.

Если вы заметили, что геометрическая форма рычага нарушена или резиновые элементы его шарнира изношены, деталь придётся заменить.

Амортизаторы

Зачастую, в автомобиле ВАЗ 2109, ремонт передней подвески не обходится без замены амортизатора. О необходимости такого ремонта могут говорить удары, сопровождаемые характерным звуком, возникающие при движении. Чаще всего, причиной этой проблемы является поломка пружины амортизатора или утрата её эластичности. Замена пружин, или амортизаторов в сборе, производится парно на одной оси (передней или задней). Итак:

Для того, чтобы заменить передний амортизатор, нужно снять, а потом разобрать переднюю стойку. Теоретически её можно демонтировать вместе тормозным диском и поворотным кулаком. Но тогда будет невозможно отрегулировать углы установки колёс.
Поэтому действовать нужно другим способом. Сняв колесо, повернуть руль до упора, в противоположную сторону. Вынув шплинт, накидным ключом на 19, отворачивайте гайку, фиксирующую палец рулевого наконечника к рычагу стойки.

Вынув палец рычага, выводим из держателя стойки муфту тормозного шланга. Затем нужно снять пластиковую заглушку верхней опоры стойки и ослабить гайку штока амортизатора.
Перед тем, как отвернуть болт, которым крепятся стойка и поворотный кулак, на кронштейн и болт нужно краской нанести установочную метку.
При обратной сборке совмещение меток позволяет получить наименьшее отклонение угла развала колёс от заданного значения. Ведь ремонт передней подвески ВАЗ 2109 в гаражных условиях, не должен добавить вам новых проблем.
Далее, головкой на 19, отворачиваем верхний и нижний болты крепления стойки и снимаем регулировочную шайбу. Поворотный кулак отводим от стойки так, чтобы тормозной шланг не натягивался.
С помощью ключа на 13 отверните гайки, соединяющие опору стойки с кузовом. Стойку сняли, теперь на пружины нужно установить две стяжки так, чтобы они захватили пять витков. Стяжки должны быть диаметрально противоположны друг другу.

Амортизатор со стяжками

При затягивании винтов стяжки, пружина сжимается.Гайку штока можно отвернуть, когда ослабнет давление пружины на опорные чашки. Теперь можно снять со стойки чашку, верхнюю опору, пружину со стяжками, защитный чехол и буфер хода.
Сбить опору буфера сжатия и гайку корпуса стойки можно зубилом. Эта гайка вам уже не понадобится, ведь в комплекте с новым амортизатором она есть. Вынув шток с рабочим цилиндром, сливаете в ёмкость жидкость из амортизатора.

Разборка пружинной стойки

Сделав промывку «уайт-спиритом» корпуса стойки, устанавливаете в него патрон амортизатора. Гайку корпуса стойки нужно затянуть с помощью динамометрического ключа. Момент затяжки обычно указан на упаковке детали.
Надев защитный чехол на шток, устанавливаете стяжки теперь на новую пружину. В сжатом состоянии она устанавливается на верхнюю опорную чашку и опору. После закрепления её гайками, стяжки можно снять.
