Карбюратор дааз 21073 1107010 устройство

Преимущества и недостатки

У Солекс есть определенные неизбежные недостатки, но есть и положительные качества, за которые их любят владельцы отечественных автомобилей:

Качественная сборка. Сюда можно отнести всё, что касается материалов и точности изготовления всех деталей. Нет необходимости «дорабатывать напильником» то, что и так добротно сделано;
Лучший показатель смешивания топлива. Поскольку конструкция диффузоров продумана намного лучше, чем в карбюраторах ОЗОН, при грамотной настройке можно добиться лучшей отдачи мощности при меньших затратах топлива;
Возможность дорабатывать и настраивать карбюратор, добиваясь оптимальных параметров работы;
Ремонтопригодность и низкая стоимость запчастей. По сравнению с современными инжекторными двигателями, ремонт карбюратора солекс делается на порядок легче и дешевле;

Сегодня можно слышать, что карбюраторные автомобили – давно уже прошлый век. Отчасти так и есть, ведь новые стандарты, в том числе экологические, да и достижения прогресса давно диктуют и новое восприятие удобства и комфорта. Инжекторы работают экономичней, более точно подстраиваются под внешние условия, отвечают новым требованиям. Но невозможно просто так перечеркнуть огромное количество вполне нормальных автомобилей, работающих хоть и с морально устаревшей, но весьма эффективной топливной системой.

Как долго карбюратор солекс (solex) останется актуальным? Учитывая его надежность и удобство, автомобили с этой системой подачи топлива еще долго будут использоваться. Пока что интресс к обслуживанию и ремонту солекс не угасает, поскольку машин с ним достаточно много.

Модификации и применяемость карбюраторов «Солекс»

Модификация	Применяемость	Объем двигателя, см3	Примечания
ДААЗ-2108–1107010	ВАЗ 2108, 2109	1,3
ДААЗ-21081–1107010	ВАЗ 21081, 21091, ЗАЗ 1102	1,1
ДААЗ-21083–1107010	ВАЗ 21083, 21093, 21099	1,5
ДААЗ-21083–1107010–31	ВАЗ 2108, 2109, 2110, 2111	1,5	Имеет полуавтоматическое пусковое устройство
ДААЗ-21083–1107010–35	ВАЗ 2108, 2109, 2110, 2111	1,5	Имеет двухуровневое полуавтоматическое пусковое устройство (зима/лето)
ДААЗ-21083–1107010–62	ВАЗ 2109, 2115	1,5	Имеет электронное устройство управления составом горючей смеси
ДААЗ-21083–1107010–05	ВАЗ 2109	1,5
ДААЗ-21412–1107010, ДААЗ-21412–1107010–30	АЗЛК 2141, 2141–23	1,5/1,8
ДААЗ-1111–1107010	ВАЗ 1111, 11113 «Ока»	0,65/0,75
ДААЗ-21051–1107010	ВАЗ 2103, 2105	1,5
ДААЗ-21053–1107010	ВАЗ 21074, 21061	1,6
ДААЗ-21051–1107010–30	ВАЗ 2104, 2105	1,3
ДААЗ-21053–1107010–62	ВАЗ 2107, 21072, 21074	1,3/1,5/1,6
ДААЗ-21073–1107010	ВАЗ 2121, 21213 «Нива»	1,6/1,7

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

малый уровень компрессии в одном из цилиндров;
сбилась регулировка системы зажигания;
неисправна одна или несколько свечей зажигания;
требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

ВАЗ-2105

Базовая модель 1979 года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы. Комплектовалась 4-ступенчатой коробкой передач.

ВАЗ-21051

Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.

ВАЗ-21053

Модификация с двигателем ВАЗ-2103 объемом 1,45 литров и мощностью 71,4 лошадиных сил. Комплектовалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21053-20

Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литров и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054

Специальная модификация для нужд не менее специальных служб, таких как ГИБДД, МВД и ФСБ. Комплектовалась карбюраторным двигателем ВАЗ-2106, объемом 1,57 литра и мощностью 80 лошадиных сил. Кроме того был установлен дополнительный бензобак и аккумулятор.

ВАЛ-21054-20

Еще одна спецмодификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, который соответствует экологическому стандарту Euro-3. Коробка передач 5-ступенчатая.

ВАЗ-21055

Автомобиль для службы в такси, была выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50,3 лошадиных сил.

Lada Riva (ВАЗ-21057)

Экспортный вариант автомобиля ВАЗ-21053, выпускался с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствовал экологическому стандарту Euro-1

Lada Nova

Экспортная модификация ВАЗ-2105, выпускался преимущественно для рынков Германии. Двигатель ВАЗ-2105, коробка передач 4-ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059

Очередная спецмодификация автомобиля, оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132, объемом 1654 см3 и мощностью аж целых 140 лошадиных сил. Этот автомобиль был выпущен небольшой партией для нужд ГАИ, МВД и КГБ

ВИС-2345

Полурамный пикап, который производило с 1995 по 2006 год ЗАО «ВАЗИНТЕРСЕРВИС» на основе модификаций ВАЗ-21053 и ВАЗ-21054.

LADA-VFTS (LADA 2105 VFTS )

Спортивный автомобиль с форсированным двигателем ВАЗ-2106, с применением карбюраторов WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность 160 лошадиных сил при 7000 об/мин. Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения. В целях снижения веса автомобиля, в 1986 году штатные двери заменили на алюминиевые.

LADA 2105 VIHUR

Автомобиль для участия в ралли, выпускался производственным объединением по выпуску спортивной техники «Вихур» ЦК ДОСААФ СССР в Таллинне. Двигатель был серийный, практически без изменений.

Таблица топливных жиклеров карбюратора Солекс 21083

В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных. Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:

характера распределения смеси по сечению потока;
дисперсность топлива;
характер распределения смеси вдоль потока.

Существенное воздействие на структуру потока могут оказывать вид течения эмульсии смеси из канала главной системы распылителя. В зависимости от соотношения производительности в дозирующей системе жиклеров и скорости истечении эмульсии можно получить такие виды течения: ламинарное, пробковое, грубоэмульсионное, осесимметричное и волновое.

Таким образом, в зависимости от изменения вида течения из распылителя главной системы эмульсии в значительной степени будет изменяться однородность состава топливной смеси в рабочих циклах мотора авто. Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя авто. Это удается достичь благодаря равномерной подачи топлива.

Воздушные жиклеры карбюратора Солекс 21083 позволяют отрегулировать совместно с топливными жиклерами оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри бензовоздушного главного тракта нежелательно из-за возможности засорения или засмоления жиклера, что может привести к неисправностям карбюратора.

Часто это наблюдается в случае пропуска картерных газов мотора через карбюратор. Правильней всего разместить жиклеры воздушные в специальных карманах, которые буду защищать их от воздействия потока прямого воздуха.

В случае доработки или тюнинга карбюратора Солекс 21083 необходимо уделить должное внимание подбору жиклеров. Этот процесс должен осуществляться в зависимости от объема мотора авто

Таким образом, под большие объемы двигателя, к примеру 1.5-1.7 лучше всего использовать маленькие жиклеры.

Из-за того, что большой объем, за единицу времени проходить будет много воздуха через диффузор, и как следствие будет расходоваться значительно больше топлива. Конечно если вы не собираетесь прокачать свое авто для быстрой езды, тогда для вас это не будет столь существенно. В противном случае лучше установить жиклеры с меньшим сечением.

Расположение и демонтаж оборудования

Штатный смеситель топлива установлен на платформу выпускного коллектора посредством четырёх шпилек в моторном отсеке. Проведение профилактики рекомендовано осуществлять в снятом состоянии. Конструкция содержит много мелких частей и механизмов, требующих очистки и диагностики. Конечно, если поломка очевидна и незначительна, то демонтировать оборудование вовсе нет надобности. Окончательное решение принимает мастер, осуществляющий ремонт. Ведь это прямо пропорционально влияет на итоговую стоимость работ.

Чтобы снять карбюратор со штатного посадочного места необходимо:

открутить крышку воздушного фильтра в правой части мотора, снять сам очиститель, его корпусную часть. Предварительно отвинтив четыре гайки на «8». Некоторые автомобилисты самостоятельно переделывают механизм под длинные болты на «10» для удобства фиксации;
отсоединить патрубки отвода картерных газов, вакуумный шланг, трубопровод подачи топлива, обратный канал. Так как в патрубках имеются остатки бензина, необходимо обзавестись ветошью для удаления последствий протекания.

Водителю на заметку: категорически запрещено проводить ремонтные работы на «горячий» мотор, так как высока вероятность воспламенения. Игнорирование указанных рекомендаций приводит к нежелательным последствиям. Горе — мастера часто получают ожоги.

когда корпусная часть «смесителя» полностью освобождена от сторонних механизмов, необходимо с помощью отвёртки с крестообразным наконечником отдать крепёжные болты верхней крышки. Всего пять;

На этом демонтаж верхней половины крышки окончен. Для проведения полноценной диагностики/ремонта необходимо отвинтить вторую — нижнюю часть. Посадочная платформа крепится на четырёх шпильках с гайками.

Во время снятия карбюратора со штатного места нужно быть крайне внимательным. Выпускное отверстие коллектора открыто и внутрь может попасть сторонний предмет, нахождение которого там не должно быть. Это может привести к неработоспособности целого агрегата.

Принцип действия

Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера – топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона – это подсос.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.

Основы подбора

Если ставим, к примеру, Солекс 21041 (объем 1,8) на движок 1,5. Данный карбюратор с диффузором 24х26, топливный – 102,5, а это маловато для движка 1,5. Ищем по совпадению камер и диффузора. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и с ТЖ – 107,5. А первые камеры практически совпадают. Кстати, если диффузоры почти одинаковые, а объем мотора – поменьше, то и засасывание бензина будет меньшим (жиклер бедноват). Значит, необходимы ТЖ (жиклеры топлива) от 110. Набираем несколько.

Далее надо определиться, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Поплавковая камера карбюратора солекс (solex)

Поплавковый механизм расположен в верхней крышке карбюратора и служит для поддержания нужного уровня топлива, которое подается в дозирующую камеру.

Он представляет собой:

Небольшая полость;
Поплавок из эбонита;
Игольчатый клапан.

Тарировочные данные карбюратора солекс ДААЗ 21073 предусматривают следующий принцип действия поплавковой камеры. При снижении уровня топлива, поплавок опускается и своим рычагом открывает игольчатый клапан в верхней части крышки. Через полученное отверстие, бензин поступает в камеру и наполняет ее, поднимая поплавок вверх. Как только поплавок полностью поднимется, клапан закрывается и цикл повторяется на протяжении всей работы двигателя.

Регулировка и настройка уровня поплавковой камеры влияет на динамические показатели мотора. При недостаточном уровне, силовая установка работает не стабильно, а при завышенном – увеличивается расход топлива, и выходят из строя свечи зажигания.

Основные признаки неисправности карбюратора

пассивная динамика разгона технического средства, ощущение некого балласта, препятствующего свободному ходу;
пуск силового агрегата утруднён, независимо от фактической окружающей температуры и степени прогревания самого мотора;
при запуске происходит длительное чихание;
педаль акселератора неинформативная, при нажатии часты провалы, рывки;
потребление топлива необоснованно возросло;
плавают обороты во время работы на холостом ходу;
на корпусной части видны отчётливые потеки бензина;
в фильтре тонкой очистки топлива имеются сторонние частицы, ржа, отходы, ворса. Конечно, при условии, что у владельца вмонтирован очиститель в систему подачи горючего.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате – потери мощности, большой расход топлива, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества – карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство «Солекс». Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

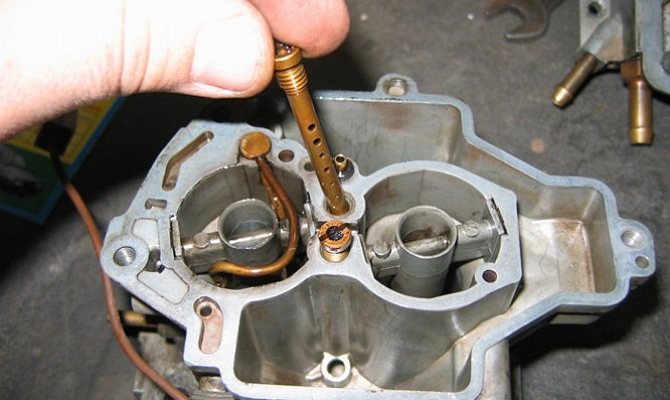

Карбюратор Cолекс 21083 жиклеры: разновидности и правильный подбор

Жиклеры карбюратора Солекс 21083 представлены в виде двух видов: топливные и воздушные.

Воздушные и топливные жиклеры противоположные по своему взаимодействию на состав и качество горючей смеси. В процессе увеличения площади сечения жиклера топливного будет наблюдаться обогащение горючей смеси, а в случае с воздушным жиклером – обеднение.

Следует учесть, что степень их воздействия не одинакова при разных режимах работы карбюратора Солекс 21083. Если изменить сечение основного жиклера состав топливной смеси начнет изменяться прямо пропорционально для всех режимов дроссерирования от низких нагрузок до полного открытия дросселя.

Также воздействие жиклера воздушного больше ощущается в процессе увеличения угла открытия заслонки дроссельной.

Таким образом, при необходимости выполнить изменение состава топливной смеси на всем диапазон характеристик, то потребуется изменить производительность топливного главного жиклера. Для изменения характеристики кривой состава горючей смеси, необходимо воспользоваться жиклером воздушным.

Из экономических показанных характеристик авто с разной производительностью воздушного и топливного жиклеров основной системы карбюратора следует, что в случае увеличения производительность топливного главного жиклера, расход топлива соответственно увеличиться на всех скоростных режимах автомобиля.

Изменение производительно жиклера воздушного позволяет увеличить расход топлива только при высоких скоростных режимах авто

Подбирая наиболее подходящую производительность воздушного и топливного жиклеров, важно выбрать оптимальный состав подающейся топливной смеси для определенного режима работы мотора автомобиля

Правильный выбор необходимых характеристик дозирующей главной системы будет в дальнейшем определять плавность и стабильность работы двигателя, это особенно будет заметно при частичных нагрузках. Авто в процессе движения по городу 65% времени работает с немного прикрытой заслонкой дроссельной в момент разряжения трубопровода впускного выше 450 мм рт.ст, а также расходует до 35% всего количества топлива.

Таблица топливных жиклеров карбюратора Солекс 21083

В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных.Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:

характера распределения смеси по сечению потока;
дисперсность топлива;
характер распределения смеси вдоль потока.

Теория

Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

https://youtube.com/watch?v=9YsPr_IfCdo

малый уровень компрессии в одном из цилиндров;
сбилась регулировка системы зажигания;
неисправна одна или несколько свечей зажигания;
требуется замена высоковольтных проводов.

Устройство

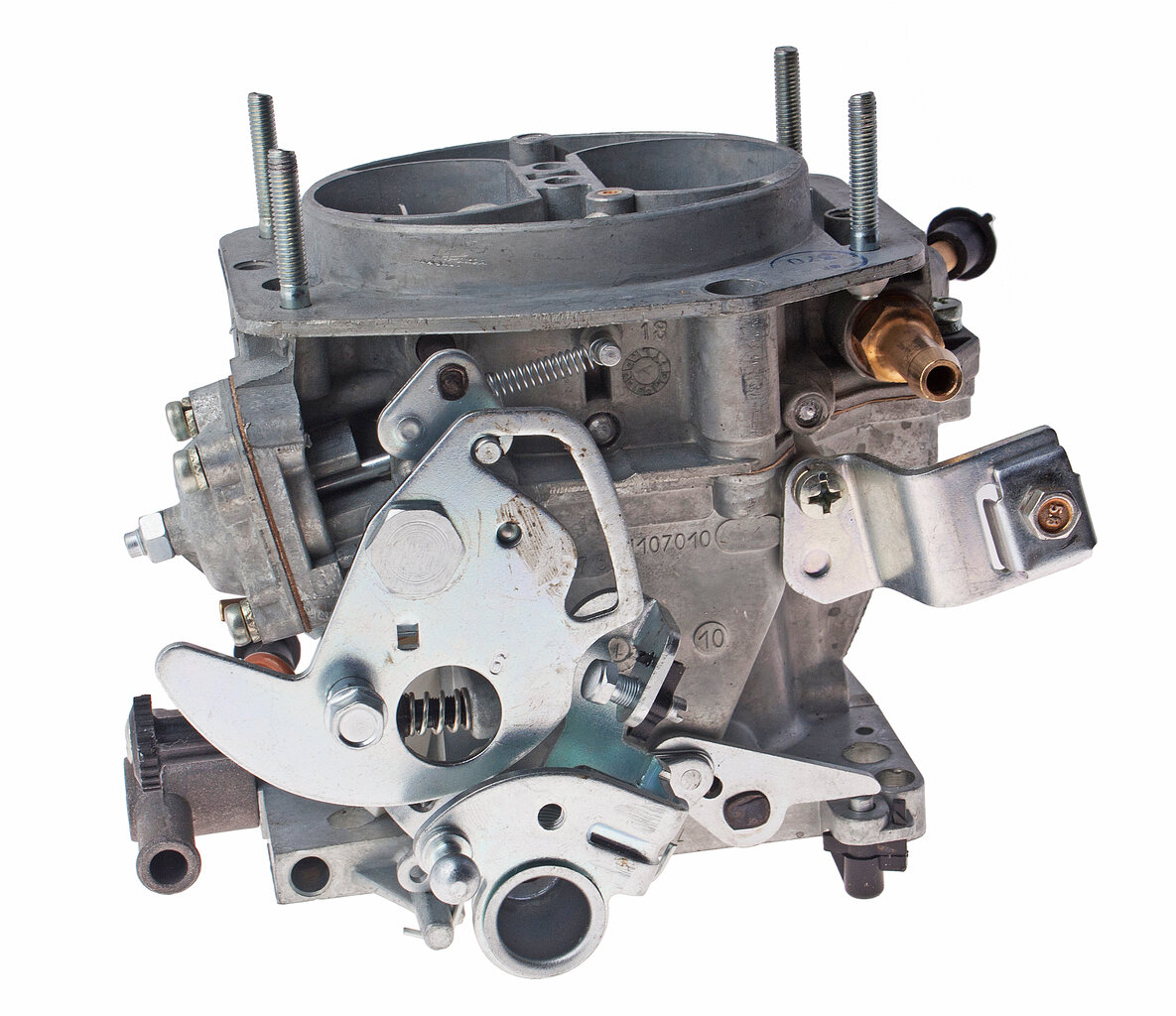

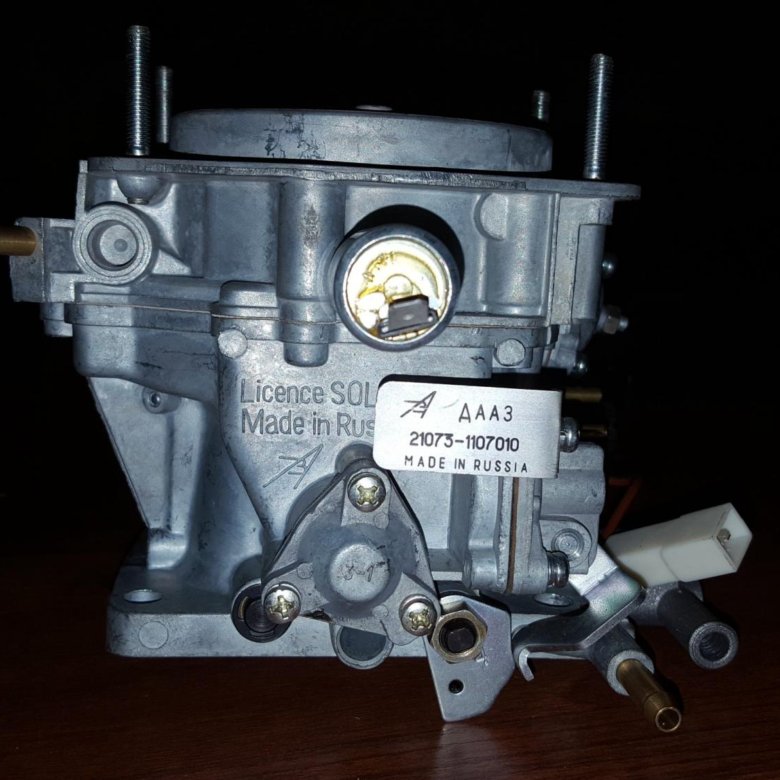

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с бесконтактным зажиганием. Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.

Механизм представляет собой две половины. Нижняя — более массивная — и верхняя. Данная половина – это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой вакуумной системой.
