Мотор для стеклоочистителя схема подключения

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

  • сначала разбирается узел;
  • затем выявляются неисправности;
  • далее выполняется ремонт или замена неисправных деталей;
  • на заключительном этапе выполняется сборка узла.

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

  1. В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
  2. Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
  3. Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
  4. Со шлиц снимаются пластиковые защитные колпачки.
  5. Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
  6. Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
  7. На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
  8. Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
  9. Откручиваем нижний болт крепления кронштейна очистителя.
  10. Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
  11. Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

Снятие и проверка моторедуктора и механизма стеклоочистителей

Демонтаж механизма несложен – достаточно снять поводки щёток и выкрутить один крепёжный болт. Правда, могут возникнуть затруднения со «сдёргиванием» поводков с осей – иногда они достаточно прочно «сидят» на посадочных местах. Под поводками находятся гайки крепления втулок осей, одновременно являющиеся крепёжными элементами самой трапеции.

Освободив от крепежа и разъединив контактную колодку, извлеките механизм из коробки воздухопритока. Перед тем, как отсоединять приводной рычаг трапеции от оси моторедуктора, запомните взаимное расположение деталей – чтобы избежать такого казуса, как работа дворников в обратную сторону после сборки.

Моторчик стеклоочистителя закреплен тремя болтами на трапеции:

Сняв моторчик дворников и разобрав его, особое внимание уделите состоянию щёток и коллектора. Если на коллекторе имеются глубокие борозды, то имеет смысл заменить узел целиком – вручную можно наждачкой убрать лишь небольшие дефекты

Обязательно прочистите лезвием или подобным инструментом ламели (прорези) коллектора и промойте якорь спиртом или бензином. Медленная работа дворников часто вызвана утечкой тока через забитые графитной пылью ламели.

Проверив, промыв бензином и, по необходимости заменив пластмассовую шестерню моторедуктора, соберите узел, предварительно смазав шестерни консистентной смазкой.

Осмотрите рычаги механизма – заедающие шарниры и погнутые тяги также могут быть причиной плохой работы дворников.

После установки собранной трапеции сначала оцените правильность её работы, не надевая плотно поводки. Вполне может случиться так, что центральный рычаг был неправильно установлен на ось моторедуктора, вследствие чего дворники после выключения могут «проскакивать парковку», останавливаясь посреди стекла, или не до конца возвращаться назад, в исходное положение. Тогда потребуется регулировка механизма дворников путём перестановки рычага.

Причиной того, что щётки дворников поднимаются при движении с высокой скоростью и не прижимаются к стеклу, является «проседание» пружин поводков. В таком случае заменяются поводки с пружинами в сборе.

Можно ли сделать дворники ВАЗ 21099 быстрее?

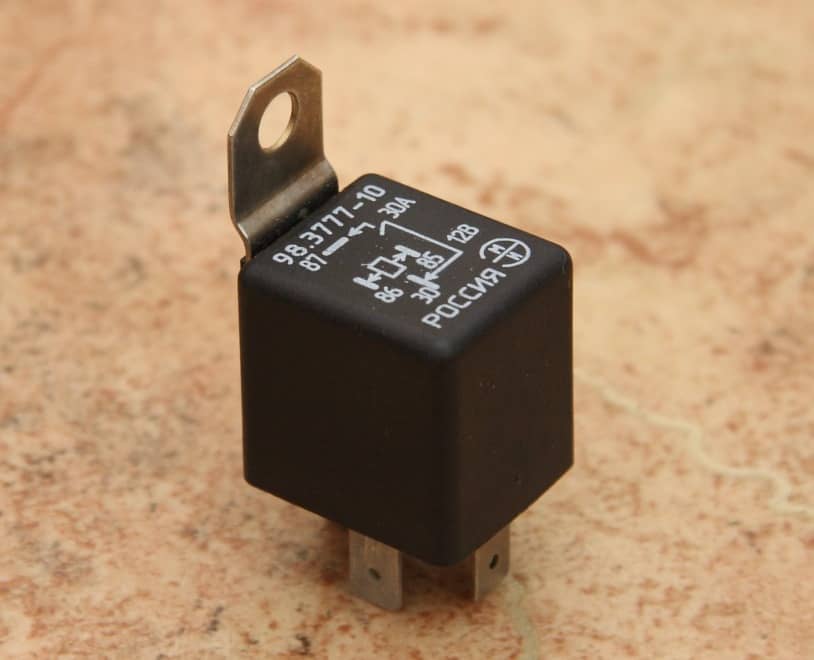

Народная мудрость выработала способ увеличения скорости хода дворников на ВАЗ 2108-99 путём укорачивания питающих цепей моторедуктора.

Для этого провода от контактов «1» и «2» разъёма дворников разрезаются. В каждый разрыв устанавливается реле:

Например, серый провод (№1 в колодке) соединяется с выводом 86 реле, а вывод 85 реле – с «массой» (№4 в колодке). Таким образом, катушка реле сработает при включении 1-й скорости дворников. Осталось протянуть к выводу 87 провод от «плюсовой» клеммы АКБ, а конец разрезанного провода, идущего к моторедуктору – к выводу 30 реле.

Аналогичным образом «врезается» реле в цепь щётки 2-й скорости.

Электросхема дворников на ВАЗ 21099

Если выделить все элементы стеклоочистителей лобового стекла в отдельную схему, то она будет выглядеть следующим образом:

Помимо схемы подключения колодки дворников к жгуту проводов от монтажного блока, здесь указаны контакты подрулевого переключателя 8, которые замыкаются при включении того или иного режима, а также адреса проводов в разъёмах Ш3 (Х3), Ш1 (Х1) подключения жгутов изнутри салона к блоку и разъёме Ш11 (Х11) с внешней стороны БП.

Если проанализировать эту схему, то можно сделать следующие выводы:

  • включение первой и второй скорости дворников происходит без участия реле К3 (установленного в блоке предохранителей 5); то есть, если дворники ваз 21099 работают только на больших оборотах, неисправно само реле. Отказ же непрерывного режима вызван обрывами питания щёток двигателя «а» и «б» и отсутствием контакта между выводом 53а и выводами 53 и 53b переключателя;
  • для прерывистого и кратковременного режимов работы используется только первая скорость моторедуктора. Поэтому, если дворники работают только на третьей скорости (режим 5 переключателя), то причина отказа – обрыв в цепи щётки «б» (первой скорости) моторедуктора.

Кроме того, цветовая маркировка проводов и обозначение их адресов в штекерах помогут Вам «прозвонить» тот или иной участок цепи на предмет обрыва.

На рисунке ниже – обозначение выводов подрулевого переключателя:

В связи с тем, что конструкция переключателя достаточно слабая, причиной того, что дворники ВАЗ 21099 не выключаются или работают только в одном режиме, может стать разрушение подвижных элементов внутри узла. Проверить его можно, проверяя обычным пробником с лампочкой, используя приведённую выше схему.

На ВАЗ 21099 не все контакты задействованы по причине отсутствия заднего дворника и омывателя.

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

  • сначала разбирается узел;
  • затем выявляются неисправности;
  • далее выполняется ремонт или замена неисправных деталей;
  • на заключительном этапе выполняется сборка узла.

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

  1. В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
  2. Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
  3. Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
  4. Со шлиц снимаются пластиковые защитные колпачки.
  5. Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
  6. Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
  7. На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
  8. Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
  9. Откручиваем нижний болт крепления кронштейна очистителя.
  10. Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
  11. Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

Не работают дворники на ваз 21099 карбюратор. Какой размер щёток стеклоочистителя (дворников) ВАЗ

Задний «дворник» — очиститель заднего стекла расположен на задней двери автомобилей ВАЗ 2108, 2109. Он состоит из моторедуктора, рычага и щетки («дворника»). Омыватель заднего стекла состоит из электродвигателя в бачке омывающей жидкости, электромагнитного клапана включения омыва заднего стекла, трубок, по которым подается омывающая жидкость и форсунке над задней дверью.

Схема включения очистителя и омывателя заднего стекла (заднего «дворника») автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093 выпуска до 1998 года с монтажным блоком 2114 и «высокой» панелью приборов

Особенности электрических схем включения очистителя и омывателя заднего стекла (заднего «дворника»)

— Электрический ток поступает в систему включения очистителя и омывателя с вывода «30» генератора, при замыкании контактов «30» и «15/2» замка зажигания.

— На подрулевой переключатель (правый, вывод «53ah») ток поступает с замка зажигания, через предохранитель №4 (F7) и колодку Ш3 (Х3) монтажного блока.

— При замыкании контактов «53ah» и «53H» подрулевого переключателя включается моторедуктор очистителя на задней двери автомобиля, при замыкании контактов «53ah» и «WH» омыватель заднего стекла.

Примечания и дополнения

— Очиститель заднего стекла на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093 включается правым подрулевым переключателем: фиксированное положение «от себя». Если переключатель нажать дальше (нефиксированное положение) включится электродвигатель омывателя заднего стекла. Омыватель включается через реле времени (К1), расположенное в монтажном блоке, которое позволяет ему выключаться с задержкой в 5 секунд после отпускания подрулевого рычага. На автомобилях с монтажным блоком 2114 (например, 2114-3722010-60) реле времени отсутствует, и струя жидкости прекращается сразу после отпускания рычага из нефиксированного положения.

— На автомобилях ВАЗ 21099 очиститель и омыватель стекла задней двери отсутствует.

Еще статьи по омывателю и очистителю заднего стекла автомобилей ВАЗ 2108, 2109

Всем привет. Подскажите пожалуйста в чем причина включения заднего дворника при заводе автомобиля? Стоит автозавод, вышел на улицу дворник задний работает а рычаг стоит в положений выкл. Ключом завожу тоже иногда включается сам по себе и для выключения надо вкл и выкл дворник. Кто что подскажет?

Заменил гитару, все работает отлично. На замену ушло 3 минуты.

Задний «дворник» — очиститель заднего стекла расположен на задней двери автомобилей ВАЗ 2108, 2109. Он состоит из моторедуктора, рычага и щетки («дворника»). Омыватель заднего стекла состоит из электродвигателя в бачке омывающей жидкости, электромагнитного клапана включения омыва заднего стекла, трубок, по которым подается омывающая жидкость и форсунке над задней дверью.

Читать также: Как работают хабы на уаз

Особенности электрических схем включения очистителя и омывателя заднего стекла (заднего «дворника»)

— Электрический ток поступает в систему включения очистителя и омывателя с вывода «30» генератора, при замыкании контактов «30» и «15/2» замка зажигания.

— На подрулевой переключатель (правый, вывод «53ah») ток поступает с замка зажигания, через предохранитель №4 (F7) и колодку Ш3 (Х3) монтажного блока.

— При замыкании контактов «53ah» и «53H» подрулевого переключателя включается моторедуктор очистителя на задней двери автомобиля, при замыкании контактов «53ah» и «WH» омыватель заднего стекла.

Примечания и дополнения

Еще статьи по омывателю и очистителю заднего стекла автомобилей ВАЗ 2108, 2109

Возможные неисправности электродвигателя стеклоочистителя

ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Электродвигатель стеклоочистителя не работает, биметаллический предохранитель не срабатывает и не перегорает предохранитель 2 в блоке предохранителей

Повреждены провода питания моторедуктора, окислены наконечники проводов в соединительных колодках Проверьте провода, поврежденные замените. Зачистите наконечники
Замените переключатель
Зависание щеток электродвигателя, сильное загрязнение или подгорание коллектора Проверьте, устраните зависание щеток или замените поврежденные детали; зачистите коллектор
Обрыв проводов, соединяющих щетки электродвигателя с колодкой проводов Проверьте и при необходимости припаяйте оборванные провода
Поврежден термобиметаллический предохранитель в моторедукторе Зачистите контакты термобиметаллического предохранителя или замените его
Обрыв провода в обмотке якоря электродвигателя Замените якорь или моторедуктор
Электродвигатель стеклоочистителя не работает, биметаллический предохранитель срабатывает или перегорает предохранитель 2 в блоке предохранителей

Рычаги механизма стеклоочистителя деформированы и задевают за детали кузова Проверьте, выправьте рычаги или замените стеклоочиститель
Щетки примерзли к стеклу Оторвите щетки от стекла, не допуская повреждения резиновой ленты
В механизм стеклоочистителя попал посторонний предмет Проверьте, извлеките предмет
Короткое замыкание в обмотке якоря электродвигателя Замените моторедуктор или якорь электродвигателя
Стеклоочиститель не работает в прерывистом режиме

Поврежден переключатель стеклоочистителя Замените переключатель
Повреждено реле стеклоочистителя:
обрыв в обмотке реле; замените реле;
замыкание проводов на контактной стойке; устраните замыкание;
зазор между контактами прерывателя реле устраните зазор, при необходимости замените реле
Стеклоочиститель не останавливается в прерывистом режиме

Перегорела обмотка прерывателя в реле стеклоочистителя Замените реле стеклоочистителя
Кулачок шестерни моторедуктора не отгибает пружинную пластину концевого выключателя Подогните пластину выключателя, чтобы кулачок отгибал пластину
Загрязнение контактов концевого выключателя в моторедукторе Зачистите контакты концевого выключателя
Загрязнение контактов прерывателя в реле стеклоочистителя Зачистите контакты прерывателя или замените реле
Стеклоочиститель работает с остановками в прерывистом режиме. Щетки не останавливаются в исходном положении

Окисление или неполное касание контактов концевого выключателя в моторедукторе Зачистите контакты выключателя или подогните пластину концевого выключателя
Моторедуктор очистителя работает, щетки не движутся

Поломаны зубья шестерни моторедуктора Замените шестерню
Слабое крепление кривошипа на оси шестерни моторедуктора Проверьте, затяните гайку крепления кривошипа, установив его в конечном положении

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.

На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым. При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.

Схема подключения моторчика дворников ваз 2109

Представляем две схемы включения очистителя ветрового стекла («дворников») автомобилей ВАЗ 2108, 2109, 21099. Одна для автомобилей до 1998 года выпуска со старым монтажным блоком предохранителей 17.3722, другая для автомобилей после 1998 года выпуска с монтажными блоками 2114.

Электрическая схема включения очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099 после 1998 года выпуска

Примечания и дополнения

— Всю электрическую цепь включения очистителя ветрового стекла питает электрический ток поступающий с вывода «67» генератора на соединительную колодку Ш8 (Х8) в монтажном блоке предохранителей.

— В паре с очистителем работает омыватель ветрового стекла. Вот его схема: «Омыватель ветрового и заднего стекол автомобилей ВАЗ 2108, 2109»

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

Ремонт дворников ваз 21099

Представляем две схемы включения очистителя ветрового стекла («дворников») автомобилей ВАЗ 2108, 2109, 21099. Одна для автомобилей до 1998 года выпуска со старым монтажным блоком предохранителей 17.3722, другая для автомобилей после 1998 года выпуска с монтажными блоками 2114.

Электрическая схема включения очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099 после 1998 года выпуска

  • Примечания и дополнения
  • — Всю электрическую цепь включения очистителя ветрового стекла питает электрический ток поступающий с вывода «67» генератора на соединительную колодку Ш8 (Х8) в монтажном блоке предохранителей.
  • — В паре с очистителем работает омыватель ветрового стекла. Вот его схема: «Омыватель ветрового и заднего стекол автомобилей ВАЗ 2108, 2109»
  • Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

Названия колодок и номер предохранителя.

Разницы нет. Только монтажные блоки разные, названия колодок блока разные и название предохранителя иное.

Не вижу разницы в схемах до 98 и после. Поясните.

Исправная работа стеклоочистителя очень важна во время непогоды. Он обеспечивает хорошую видимость на дороге – безопасность водителя и пассажиров. Отказ от работы дворников — распространенная неисправность на автомобилях. В статье рассматриваются ситуации, когда не работают дворники на автомобиле ВАЗ 2109, как отремонтировать стеклоочиститель.

Устройство стеклоочистителей

Основное назначение стеклоочистителя – убирать с помощью щеток и омывателя грязь, капли дождя и снег с лобового и заднего стекла во время непогоды. Если не работают дворники ВАЗ, это снижает безопасность, поэтому следует как можно быстрее ее привести в рабочее состояние.

Для того, чтобы выявить и устранить неисправности, нужно знать устройство стеклоочистителя.

Составляющие автомобильного стеклоочистителя

В его конструкцию входит:

  • электрический двигатель;
  • система рычагов (трапеция);
  • редуктор;
  • двигатель стеклоомывателя;
  • бачок;
  • насос омывателя;
  • электромагнитный клапан омывателя;
  • щетки и пружины.

Кроме того, конструкция стеклоочистителя включает различные мелкие детали.

Схема очистителя стекла

  1. Схема очистителя и омывателя стекла
  2. Цифрами на схеме помечены следующие компоненты: 1 — электрический движок омывателя; 2 – электрический двигатель дворников; 3 — монтажный блок; 4 – выключатель зажигания; 5 – реле, разгружающее выключатель стеклоомывателя;
  3. К3 – реле стеклоочистителя.

Очиститель стекла может работать в трех режимах. Режим «I» — прерывистый. Режим «II» — постоянный. В этом режиме щетки движутся с малой скоростью. Также постоянным режимом является режим III. Он отличается от предыдущего высокой скоростью движения щеток. Включение режима осуществляется с помощью переключателя (автор видео — Автоэлектрика ВЧ).

Ремонт заднего стеклоочистителя ВАЗ 2109

— Щетки в щеткодержателе должны перемещаться легко. Если они стали заедать, то необходимо поменять щетки на новые, при этом припаяйте их выводы к щеткодержателю. Также замените пружины щеток.

— Теперь займемся коллектором. Если он износился или обгорел, то необходимо поставить новый электродвигатель в сборе или новый якорь. При незначительных повреждениях коллектора достаточно его просто зачистить.

— Переходим к шестерне редуктора. Если зубья и контакты шестерни повреждены, то её придется заменить.

— Обратите внимание на резьбу валиков. Она должна быть целой

В противном случае замените водило.

— Все резиновые детали механизма должны быть целыми, при повреждениях замените их.

Распространенные неисправности

Основные признаки неисправности дворников ВАЗ 2109:

  • полная остановка дворников, нет реакции на нажатие рычагов;
  • щетки не работают в прерывистом режиме;
  • медленно работают дворники;
  • движение щеток не отвечают включенному в салоне режиму.

Наиболее распространены следующие неисправности стеклоочистителей ВАЗ 2109:

  • окислились контакты;
  • перегорели предохранители;
  • обрыв электроцепи, повреждение проводки;
  • не работает переключатель;
  • дворник, работавший в одном режиме, не переключается в другой;
  • не работает двигатель стеклоомывателя;
  • не работает задний дворник ваз 2109;
  • поломка электрического моторчика очистителя стекла.

Очиститель заднего стекла

Ремонт моторчика

Многие думают, что замена моторчика на аналогичный от иномарки сможет решить проблему с медленной работой дворников, но на самом деле часто достаточно просто произвести чистку и смазку «родного» двигателя.

Если нарекание вызывает скорость работы, то необходимо проверить, насколько легко вращается якорь: при затрудненном движении следует заподозрить повреждение или слишком высокую изношенность щеток. Их нетрудно поменять на новые.

Поможет также чистка коллектора – для этого потребуется мелкая наждачная бумага. О необходимости данной процедуры говорят:

  • видимое загрязнение;
  • заметные царапины;
  • борозды на металле.

Потребуется заменить якорь или редуктор вместе с двигателем в комплекте, если коллектор слишком изношен или подгорел.

Регулировка скорости работы нужна, если стеклоочистители функционируют слишком медленно. Этому способствует:

  • неправильная (слишком «тугая») смазка;
  • изношенность шестеренки;
  • деформация тяг.

Устранение этих проблем в основном и позволяет ускорить дворники и притом существенно.

Устройство стеклоочистителя ВАЗ-2108.

Электродвигатель состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт (червяк). Со стороны червяка располагается коллектор и щёточный узел. Щёточный узел имеет три щётки, одну минусовую и две плюсовых, расположенных под разным углом относительно коллектора. Такое расположение обеспечивает разную скорость вращения якоря, необходимое для изменения частоты срабатывания очистителя.

К электродвигателю со стороны коллектора крепится редуктор, состоящий из косозубой шестерни входящей в зацепление с червяком на конце вала якоря. Шестерня находится на валу, к которому крепится система рычагов. На противоположной стороне от вала на шестерне находится кулачок, который приводит в действие подвижный контакт, который обеспечивает остановку щёток в крайнем положении.

В последнее время в редукторе так же размещается тепловой предохранитель для предотвращения сгорания электродвигателя при заклинивании или примерзании щёток. Ранее этот предохранитель устанавливался на раме стеклоочистителя.

Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа в прерывистом режиме реле стеклоочистителя.

Замена Щеток Дворников Ваз 2109 ~ AUTOTEXNIKA.RU

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Желаете выяснить себе как необходимо верно поменять очистители лобового стекла, на автомобилях семейства «Самара»? Если Да! То в таком случае прочтите данную статью, в ней то и будет описываться «замена

стеклоочистителей лобового стекла».

Когда нужно менять стеклоочистители лобового стекла? Их необходимо поменять, при их износе. Как же осознать то что дворники износились? Да все просто! Для проверки стеклоочистителей на их износ сделайте последующие требования:

Сначала загрязните грязюкой лобовое стекло, и после этого сядьте за водительское кресло автомобиля. Потом с помощью под-рулевого переключателя включите дворники, и дайте им поработать пару минут. замена трапеции дворников ваз Ремонт стеклоочистителя. фильтра на ВАЗ 2110.

За время работы поглядите за сколько движений они стопроцентно очистят стекло от грязищи. А так же поглядите оставляют ли они после очищения полосы на лобовом стекле.

И под окончание операции, в связи всех этих проверок просто убедите себя, а необходимо ли поменять дворники на новые либо нет.

Примечание! Если следовать «ГОСТУ» то дворники должны очищать грязное лобовое стекло за 5 либо наименее взмахов, при условии что автомобиль стоит на одном месте и никуда не едет!

Как заменить стеклоочистители, они же дворники, они же щетки на ВАЗ 2108-ВАЗ 21099?

Примечание! Оба дворника заменяются идентично, потому пример подмены будет показываться только на одном дворнике!

Снятие: 1) Сначала поставьте щетку в вертикальное положение. Сразу после чего при помощи гаечного ключа отверните маленькую гайку, которая укрепляет поводок стеклоочистителя.

Как заменить щетки стеклоочистителя, каркасные или без каркасные (PitStopMD)

Процесс установки и замены щеток

стеклоочистителя и выбор наилучшихщеток . .

Примечание! Когда гайка будет отвернута, покачайте дворник рукой и вследствие чего снимите его. Если не удастся его снять, то в таком случае воспользуйтесь пассатижами. замена трапеции дворников ваз 2110 — YouTube. Снимайте поводок стеклоочистителя при помощи пассатижей аккуратно, не сорвите резьбу которая присутствует на валике трапеции!

Если вы хотите сократить риск срыва резьбы, то в таком случае гайку крепления поводка стеклоочистителя полностью отворачивать не нужно, а нужно её всего лишь немножко ослабить. Когда гайка будет ослаблена, сдерните с помощью пассатижей поводок стеклоочистителя и только после этого выверните полностью гайку крепления поводка и снимите щетку с автомобиля!

  • 2) Затем взяв в руки отвертку, подденьте при помощи неё защитный колпачок и после чего снимите его с валика трапеции.
  • 3) Следом полностью выверните гайку крепления кронштейна.
  • 4) И в завершение операции, снимите резиновую и пластиковую шайбу, которые расположены чуть ниже гайки крепления кронштейна.

Примечание! Все деформированные, перекошенные, разорванные шайбы и защитный колпачок

замените на новые!

  1. Установка: 1) Сперва наденьте на валик трапеции обе выравнивающих шайбы одна из которых резинового типа а другая пластмассового.
  2. 2) Следом вкрутите гайку крепления кронштейна .
  3. 3) Затем установите защитный колпачок на валик трапеции и после чего возьмите в свои руки новые дворники и установите их поводком на этот же самый валик, а поверх установленных щеток еще закрутите гайку, которая будет удерживать стеклоочиститель на своем месте.

Дополнительные видео материалы: Хотите узнать какие лучше щетки приобрести на свой автомобиль? Тогда смотрите чуть ниже видео ролик, в котором эксперты узнают какие щетки лучше всего очищают лобовое стекло от грязи.

Как заменить правильно бендикс ВАЗ 2109?

Внешний вид бендикса:

Каждый владелец девяток должен знать, что такое бендикс ВАЗ 2109 и как правильно провести его замену и диагностику. Так что же это и как правильно его менять? Бендикс – это механизм, который является связующим звеном между ротором стартера и венцом маховика автомобиля ВАЗ 2109. Содержит он небольшое число элементов – шестерня и обгонная муфта.

Первая передает вращательное движение на маховик, а вторая позволяет шестеренке вращаться в одном направлении

Отметьте это свойство, оно очень важно для нормального функционирования бендикса ВАЗ 2109 и других моделей

Как заменить бендикс ВАЗ 2109?

Сразу стоит поговорить о ремонте этого узла. Он невозможен, так как бендикс нельзя разобрать и заменить вышедшие из строя детали. Цена бендикса ВАЗ 2109 не кусается, поэтому проще провести полную замену, нежели пытаться восстановить «убитый». Для проведения ремонтных работ вам потребуется:

  1. Ключи на 10 и 13.
  2. Отвертки крестовая и плоская.
  3. Новый бендикс ВАЗ (производителя выбирайте сами, исходя из модели стартера).
  4. Плоскогубцы и молоток.

Все, теперь осталось только подготовиться к проведению ремонта – снимите минусовую клемму с АКБ. Будут в процессе выполняться манипуляции с силовыми проводами, которые не защищены предохранителями и расположены близко к кузовным элементам, двигателю и коробке.

Обратите внимание на втягивающее реле стартера ВАЗ 2109, на нем есть два болта, к верхнему прикручен провод, идущий от плюсового вывода АКБ. Снимите его, воспользовавшись ключом на 13

Рядом вы найдете тонкий проводок, который запитывает обмотку втягивающего при повороте ключа зажигания в положение «Запуск». Его необходимо отключить, потянув в сторону левого крыла.

Теперь нужно выкрутить ключом на 13 три гайки. Расположены они с передней стороны стартера – внизу, вверху и посередине. После только можно стартер снять. Теперь самое сложное – разобрать нужно его, чтобы добраться до бендикса ВАЗ 2109 и заменить его. Сразу стоит заметить, что желательно проводить полную диагностику и обслуживание узла.

Например, посмотрите на состояние щеток, ламелей, обмоток двигателя и бронзовой втулки. Если эти элементы пришли в негодность, то их нужно заменить. Чтобы разобрать весь стартер, вам потребуется выполнить простые действия:

  1. Выкрутить отверткой два болта, которыми крепится крышка к корпусу.
  2. Выкрутить болты крепления втягивающего реле к стартеру и гайку, которая осуществляет контакт с проводом питания.
  3. Снять стопорное колечко с ротора двигателя.
  4. Ключом на 10 выкрутить две шпильки.
  5. Отверткой выкрутить болтики, которыми произведено соединение щеток с контактами.
  6. Рассоединить стартер, он должен разделиться на три части.

Теперь самое интересное – снятие бендикса ВАЗ 2109. Для этого нужно взять молоточек (небольшой) и аккуратно сбить шайбу с вала ротора. Под ней находится кольцо, которое запросто разжимается и снимается плоской отверткой. Только после этого можно снять бендикс ВАЗ.

Не потеряйте мелкие детали, они очень важны для нормального функционирования механизма. Проверьте старый бендикс – попробуйте вращать шестеренку в одну, затем в другую сторону. Вот тут вам и пригодилось знание свойства обгонной муфты! Если шестерня проворачивается в обе стороны, то необходимо заменить узел. Даже если начинает «схватывать» через четверть оборота, это признак неисправности.

Установите новый, нанесите немного смазки на ось ротора и установите кольцо. Теперь можно собрать весь механизм. А когда будет установлена втягивающая стартера ВАЗ 2109, можно даже проверить работоспособность путем подключения к аккумулятору.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Доработка омывателя ВАЗ 2109

День добрый. Хочу поделиться идеей по модернизации омывателя стёкол на 9-ке. Суть заключается в установке второго моторчика и избавления от электромагнитных клапанов омывателя (которых сейчас в продаже очень трудно найти, т.к. ставили их ещё на самых первых самарах с бачком старого образца, где был выносной насос).

1) Два моторчика (я всегда покупаю от ваз 2110, т.к. они мощней (2.5 Атм против штатного 2108 1.6 Атм), советую купить фирмы ПРАМО, т.к. в комплекте помимо самого насоса есть посадочная втулка и маленький сечатый фильтр для очистки).

2) Бачок нового образца под 2 насоса (в продаже есть уже готовые с 2-мя дырками, но без проблем можно проделать и вторую, если в бачке есть посадочное место под второй насос, как в моём случае).

3) Обратный клапан карбюратора 2108. Нужен для того, чтобы омывающая жидкость постоянно находилась в трубопроводе, и при включении насоса моментально попадала на стекло перед дворником, а не после его прохода по сухому стеклу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
