Выбираем моторное масло для ВАЗ 2108, 2109, 21099

Требования к моторному маслу для двигателей автомобилей ВАЗ 2108, 2109, 21099

Для карбюраторных и инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099 требуются моторные масла с уровнем качества API: SF, SG, SH, SJ (см. расшифровку ниже).

Требуемый класс вязкости по SAE:

От – 25 до +20 SAE 5W-30 жидкое

От – 25 до +35 SAE 5W-40 менее жидкое

От – 20 до +30 SAE 10W-30 погуще

От – 20 до +35 SAE 10W-40 еще гуще

От – 20 до +35 SAE -15W-30 еще более густое

От – 15 до +45 SAE -15W-40 густое

От – 15 до +35 SAE -20W-30 так же густое

От – 10 до +45 SAE -20W-40 самое густое в данном списке

Характеристики и расшифровка маркировки моторного масла

— Минеральное моторное масло – это масло, полученное путем перегонки из нефти. Его вязкость сильно зависит от температуры воздуха. Для стабилизации его свойств применяются различные присадки, но все равно срок службы его не велик.

— Синтетическое моторное масло – это масло, полученное путем химического синтеза. Обладают высокой однородностью и стабильностью свойств. Создает меньше отложений, имеет большой срок службы. Обладает сильной текучестью, из-за чего возможно его подтекание через сальники двигателя на данных автомобилях.

— API – система классификации качества моторных масел. Создана Американским топливным институтом в 1969 году. Это она подразделяет моторные масла на масла для бензиновых двигателей (код S) , дизельных двигателей (код C), двухтактных двигателей (код Т) и трансмиссионные масла.

— Уровень качества SF (класс) – масло применимо для двигателя с 1980 до 1988 года выпуска.

— Уровень качества SG – масло применимо для двигателя с 1989 до 1993 года выпуска

— Уровень качества SH – масло применимо для двигателя с 1993 года выпуска по настоящее время.

— Уровень качества SJ – масло применимо для двигателя c 1996 года выпуска по настоящее время.

— SAE – классификация моторных масел по вязкости разработанная американским обществом автомобильных инженеров. Включает в себя 12 классов вязкости: 6 зимних ( 0W, 5W, 10W, 15W, 20W, 25W) и 6 летних зимних( 10, 20, 30, 40, 50, 60). Буква W означает применяемость масла в зимних условиях.

— Пример: попробуем залить полусинтетическое моторное масло ТНК Medium Super 5W-30 SL/SF в карбюраторный двигатель автомобиля ВАЗ 21093 1996 года выпуска. По вязкости конечно не очень соответствует (жидковато). Желательно бы погуще для такого старого движка, например, хотя бы 10W-40. По качеству вполне подходит – SF есть в нашем списке. Имеющийся помимо него класс SL – имеют масла для двигателей выпущенных после 2000 года, соответствующие современным требованиям. Может использоваться в двигателях более ранних годов выпуска, когда автопроизводители рекомендуют класс SJ. В итоге: масло заливать можно, но возможны протечки сальников, масляный угар, дымный выхлоп, засорение маслозаборника в поддоне. Если двигатель в хорошем состоянии, масло вполне подходящее.

Как самостоятельно снять и установить масляный поддон

Это не сложная процедура, под силу большинству автолюбителей, хотя и требует некоторых навыков ремонта и наличия инструментов. В зависимости от марки автомобиля возможны нюансы. Например, в автомобилях ВАЗ классического семейства, с продольным расположением двигателя, нужно приподнимать движок. Поэтому перед тем как приступать к самостоятельной разборке, ознакомьтесь с руководством по ремонту вашего автомобиля.

Порядок демонтажа масляного поддона:

Подготовьте чистую тару – это может быть канистра с широким горлышком либо обрезанная. Ее объем должен соответствовать, кол-ву масла в двигателе вашей машины;
Заедьте на смотровую яму или эстакаду, вам будет удобней, если она будет достаточно глубокой, чтоб можно было стоять под машиной во весь рост;
Прогрейте двигатель до температуры 50-60 градусов, моторное масло станет более жидким и текучим;
Если установлена защита моторного отсека, то снимите ее, обычно она крепится на 3-4 болта;
Аккуратно выкручивайте сливную пробку, подставив под нее заранее подготовленную тару, будьте осторожны — масло обязательно потечет вам на руки и возможно куда-то еще;
Открутите масло-заливную пробку. После откручивания заливной пробки поток вытекающего масла резко усилится, следите за тем, чтоб оно текло в канистру и потери были минимальны;
Дождитесь, пока все масло стечет, и приступайте к откручиванию болтов/гаек крепления;
Если все болты откручены, а поддон картера не снимается усилием рук, это означает, что произошло склеивание деталей. Нужно по нему постучать резиновым молотком, аккуратно поддевать отверткой или другим плоским предметом, но так чтоб не повредить места соединения. Из-за царапин в дальнейшем может образоваться течь.

Теперь, когда поддон снят, можно проводить ремонт, а также увидеть устройство картера.

Как поменять сальники клапанов

Чтобы поменять маслосъемные колпачки, достаточно просто выполнить следующий список действий:

Откройте капот и отключите минусовую клемму аккумулятора. Это нужно для того, чтобы избежать непреднамеренных коротких замыканий, вызванных случайным касанием тех или иных проводов.
Теперь необходимо снять высоковольтные кабели со свечей зажигания и выкрутить их. Заранее установите поршень первого цилиндра в верхнюю мертвую точку. Сделать это можно при помощи обычного ключа на 19 и нейтральной передачи автомобиля.
Демонтируйте ремень ГРМ и выкрутите крепление звездочки распределительного вала. Как только она будет снята, не забудьте сохранить шпонку. Лучше всего, сразу вытащить ее и положить на видное место, иначе она может доставить немало проблем в ее поисках под автомобилем.
Теперь необходимо снять клапанную крышку. Для этого достаточно открутить крепления, расположенные по периметру. Под ней вы найдете крышку распределительного вала. Открутите все ее составные части и снимите заглушку трамблера. Далее снимается распределительный вал и его сальник.
Далее снимите кулачки с клапанов и их пружины. Располагать их надо таким образом, чтобы потом вы смогли поставить их на то же место. Далее просуньте пруток с свечное отверстие таким образом, чтобы клапан не упал в цилиндр. С помощью рассухарки снимите пружины с клапана. Чтобы не потерять сухари, их можно выловить при помощи пинцета или любого другого подобного инструмента. После рассухарки пружины и тарелки снимаются, остается только втулка клапана.
Наденьте съемник на колпачок и демонтируйте его. То же самое необходимо проделать и для второго клапана. Новые колпачки можно установить при помощи специальной оправки. После этого, можно установить пружины и тарелки обратно и повернуть коленчатый вал таким образом, чтобы в верхней мертвой точки оказался второй цилиндр. Не забудьте вытащить и вовремя поставить пруток во второе свечное отверстие. Демонтаж старого и установка нового колпачка производится в такой же последовательности и для всех остальных клапанов.
После того, как все колпачки будут установлены, поставьте поршень первого цилиндра в ВМТ и начните сборку распредвала. Поставьте кулачки с пружинами и монтируйте сам вал. Установить его необходимо именно в таком положении, в каком он был снят. В противном случае, фазы газораспределения будут нарушены. Далее проведите сборку остальных частей в обратной последовательности.
Стоит еще раз напомнить, что все последующие части должны быть установлены именно в той последовательности, в которой были сняты. Корпуса подшипников нужно затягивать от середины к краям, поочередно и в несколько движений. Кроме того, после снятия распредвала, в обязательном порядке производится регулировка тепловых зазоров клапанов.
После сборки установите клемму аккумулятора и произведите пробный пуск двигателя. Если все сделано правильно, мотор должен работать ровно и без лишних звуков.

Как видите, замена колпачков – это не сложная операция и вполне по силам любому автолюбителю.

При своих небольших размерах, маслосъемные колпачки играют большую роль в работе двигателя ВАЗ 2109.

Задача данных элементов заключается в надежном уплотнении и защите от попадания масла в места прилегания направляющих втулок и клапанов.

Внешний вид элементов

С течением времени колпачки изнашиваются, поскольку находятся под постоянным воздействием достаточно агрессивной среды, которой выступает моторное масло. Температура регулярно меняется, воздействуют выхлопные газы, происходит перегрев.

Другими словами, поводов для износа колпачков более чем достаточно. Ваша задача — вовремя выявить неполадку и выполнить замену элементов.

Как снять ГБЦ на ВАЗ 2109 — пошаговая инструкция:

Отключите «минусовую клему» от АКБ.
Слейте охлаждающую жидкость в пластиковую тару.
Отключите от выпускного коллектора приемную трубу.
Теперь демонтируйте ресивер вместе с дроссельным узлом (ВАЗ 2111), или карбюратор в случае с (ВАЗ 21083), а также впускной и выпускной коллекторы (снять ГБЦ и без снятия коллекторов).
На ВАЗ 2111 необходимо отключить «массовые» провода (они крепятся на левом торце головки), снимите топливную рампу с топливными трубками и форсунками.
Отключите высоковольтные провода от свечей зажигания, а также разъемы датчиков температуры охлаждающей жидкости и уровня давления масла.
На ВАЗ-21083 дополнительно придется снять корпус вспомогательных агрегатов, датчик-распределитель зажигания и топливный насос.
Теперь снимите ремень ГРМ, после этого натяжной ролик, дистанционную шайбу и зубчатый шкив распредвала.
Открутите гайку крепления задней, которой крепится крышка привода ГРМ к головке блока цилиндров.
Снимите крышку ГБЦ.
При помощи крестовой отвертки ослабьте хомуты и по-очереди отключите все шланги с выпускного патрубка головки блока цилиндров.

12. Открутите 10 болтов крепления ГБЦ, используя шестигранник на «10».

13. Достаньте винты вместе с шайбами.

14. Теперь можно снять ГБЦ вместе с прокладкой.

15. Разбирая клапанный механизм, подложите деревянный брусок под тарелку клапана, который собираетесь рассухаривать.

16. Рассухарите клапан.

17. Достаньте его из направляющей втулки ГБЦ.

18. Возьмите ключ на «13» и открутите на выпускном патрубке две гайки крепления.

19. Снимите прокладку и патрубок.

Сборка и установка головки блока цилиндров производится в обратной порядке.

Стержни клапанов и направляющие втулок смазываются моторным маслом.
Перед началом установки необходимо тщательно очистить поверхность блока цилиндров от грязи и масла, а также остатков старой прокладки.
Замена прокладки головки блока цилиндров осуществляется по двум специальным центрирующим втулкам.
Теперь можно установить крепежные винты и затянуть их в четыре приема по схеме указанной ниже.

Первая затяжка винтов производится с моментом — 20 Н.м (2 кгс.м);

Вторая — с моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
Третяя — дотяжка на 90°;
Четвертая — доворот винтов на 90°.

Теперь вам известно как снять ГБЦ на ВАЗ 2109, на этом замена прокладки головки блока цилиндров своими руками может считаться завершенной.

Здравствуйте, из данной статьи Вы узнаете, как снять головку блока цилиндров (ГБЦ) и как заменить прокладку ГБЦ своими руками на ВАЗ 2108, 2109, 21099. Замена прокладки ГБЦ происходит в случае, если Вы обнаружили, что происходит течь тосола, антифриза или масла в тех местах, где соединяется головка блока и сам блок цилиндров. Конечно, есть еще вариант, что течь происходит не из-за износившейся прокладки, а из-за самой головки, которая была деформирована, в следствии, сильного перегрева двигателя. Прежде, чем приступить к снятию ГБЦ надо снять клемму с аккумулятора и слить тосол из блока цилиндров. Потом снимаем клемму с датчика температуры тосола

Замена масляного насоса на ваз 2109, 2108

Силовая установка современного автомобиля оснащена несколькими насосами. Их можно назвать «сердцами», каждое из которых перекачивает определенную жидкость – топливо, тосол или масло. Сегодня мы поговорим об одном из них – масляном. Поскольку диагностику этого узла невозможно провести без частичной разборки мотора, состояние насоса определяется по косвенным признакам.

В случае его неисправности события чаще всего разворачиваются следующим образом: на панели приборов зажигается контрольная лампочка давления масла. Автолюбитель проверяет его уровень и видит, что он в норме (или доливает масло при необходимости), однако лампа и не думает гаснуть, что приводит к необходимости поиска неисправности.

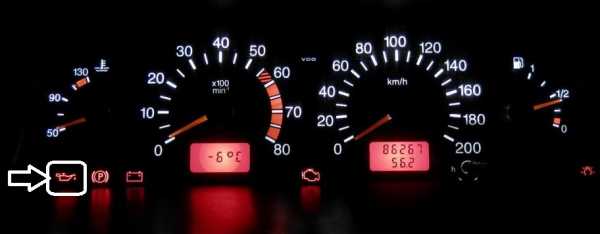

Причин, по которым загорелась лампа, может быть немало, но, вероятнее всего, сломался датчик давления масла или что-то не так с насосом. В этой статье мы расскажем, как правильно заменить этот агрегат на ВАЗ-2109 и других автомобилях этого семейства.

Где находится масляный насос на Ваз 2109

Его месторасположение находится за шкивом коленвала. Вследствие этого обстоятельства до него не получится добраться без снятия некоторых деталей, в частности, самого шкива и поддона картера. Ниже приведена фотография, на которой изображен масляный насос на его посадочном месте.

Когда нужно менять масляный насос

Если насос неисправен, происходят следующие вещи:

Падает давление масла, в результате чего как раз и зажигается соответствующая контрольная лампочка на приборной панели.
Увеличивается расход масла, и его постоянно приходится доливать (однако такое случается не всегда).

Как заменить масляный насос на ваз 2109, 2108, 21099

Инструменты:

Прежде чем вы начнете замену, подготовьте все необходимые инструменты. Это набор гаечных ключей, набор головок, карданный шарнир и удлинитель. Если насос будет заменятся на новый, то купите необходимую запчасть (ее каталожный номер «2108-1011010″). Кроме того, загоните машину на яму или эстакаду, иначе вам будет очень трудно добраться до насоса.

Снятие:

1) Демонтируйте датчик положения коленвала. Следует заметить, что это актуально только для инжекторного мотора, если двигатель карбюраторный, пропустите этот пункт.

2) Слейте моторное масло.

3) Далее демонтируйте зубчатый шкив.

4) Теперь можно снимать поддон картера. Затем отыщите маслоприемник и выкрутите болты, которыми он крепится, после чего снимите его.

5) Возьмите головку нужного размера и удлинитель, и с их помощью выкрутите 6 болтиков, которыми масляный насос крепится к блоку двигателя

Будьте крайне внимательны, поскольку под болтами находятся шайбы, и очень важно не потерять их

6) В идеале после п.6 насос должен сняться, но на практике так бывает не всегда. Если это ваш случай, возьмите отвертку потолще, вставьте ее между насосом и коренным подшипником и аккуратно покачайте (помните, подшипник повреждать нельзя!).

7) Аккуратно снимайте маслонасос.

Установка:

1) Перед тем, как вы будете устанавливать новый агрегат, выполните одну очень важную процедуру. Вам надо найти ведущую шестерню и повернуть так, … (продолжение ниже)

2) Чтобы ее положение совпадало с особыми лысками, расположенными на коленчатом валу.

3) Теперь возьмите немного моторного масла и промажьте передний сальник коленвала (если точнее – его рабочую кромку).

4) Кромка сальника смазана? Устанавливайте насос на коленвал. Для этого вам понадобится обыкновенный карандаш. Он будет нужен, чтобы заправить сальник на его место (это надо делать строго незаточенным концом карандаша!). После этого закрутите обратно 6 болтиков, крепящих маслонасос, не забыв про шайбы.

5) Теперь осуществите сборку остальных деталей в порядке, обратном процессу снятия. Архиважно!

Поскольку вам придется снять ремень ГРМ, чтобы добраться до зубчатого шкива (а заодно и радиатор вместе с рядом других деталей), будьте предельно аккуратны с коленвалом в процессе смены насоса. Нельзя допустить, чтобы он провернулся на значительный угол, иначе поршни имеют все шансы повстречаться с клапанами, в результате чего те могут деформироваться, а это приведет к печальным последствиям.

Комментирование и размещение ссылок запрещено.

Как поменять поддон на ваз 2109

наверное не повредит откуда я знаю когда ее меняли до меня

шо за фрукт? фото давай

Можно на герметик аккуратно посадить

наверное не повредит откуда я знаю когда ее меняли до меня

я помню сажал для фиксации на герметик абро.

главное не перетянуть, а то прокладка рвется где отверстия под болты и выезжает внутрь и наружу. затягивать от руки

Там ничо сложного, если болты крутить уммешь

дырок то в ней много а не совпадают с отверстиями

по мурзилке около 1 кг момент.

Информация по иконкам и возможностям

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете голосовать в опросахВы можете вкладывать файлыВы можете скачивать файлы

Оценка статьи:

Загрузка…

Как поменять поддон на ваз 2109 Ссылка на основную публикацию

Используемые виды прокладок

Как вы поняли, прокладка играет роль герметизирующего элемента для сливного отверстия в поддоне автомобильного силового агрегата.

В общей сложности применяется 2 основные разновидности деталей-герметиков.

Багажник на крышу автомобиля аэродинамический: какой выбрать

Резиновые изделия. Это самый распространенный и наиболее часто встречающийся вариант. Меняется предельно просто. Внешне напоминает небольшое резиновое кольцо. Достаточно дешевый расходник, с покупкой которого нет никаких проблем;
Латунные или медные. Несколько иначе выглядит латунная или медная шайба. Вне зависимости от материала, никакого отличия между ними нет. Оба материала мягкие, но обеспечивают отличные герметизирующие свойства. Внешне напоминают металлические шайбы.

На многих автомобилях эти элементы взаимозаменяемые.

Принципиальной разницы в том, какой материал будет использоваться для крышки, нет. Но лучше этот момент уточнить в руководстве по эксплуатации.

Некоторые автопроизводители акцентирует на этом внимание. Другие дают автовладельцам полную свободу выбора и действий

Если в мануале указано, что для конкретного поддона требуется применять медную или резиновую прокладку-шайбу, то настоятельно рекомендую придерживаться этого правила.

Дозаправка кондиционера автомобиля: цена, как часто, можно ли самому

Два рассмотренных материала имеют достаточно мягкую структуру. Это свойство позволяет обеспечивать нужный уровень герметичности. Но у них есть ограниченный срок службы. Если долгое время не менять герметик, либо несколько раз повторно использовать одну и ту же шайбу, последствия могут оказаться достаточно неприятными. Стандартный срок службы у меди и резины составляет около 10 тысяч километров. Но по факту делать это нужно раньше, одновременно с полной заменой масла. В зависимости от машины и мотора, такая процедура проводится в среднем через 5-8 тысяч км.

От повторного применения герметика слива лучше отказаться сразу.

Давайте отдельно посмотрим на возможные последствия.

Возможные неисправности

Неисправности этой детали случаются, и игнорировать их опасно, так как потеря масла грозит серьезным и дорогостоящим ремонтом ДВС. Диагностировать их легко по подтекам масла — характерной небольшой лужице, которая остается на асфальте после ночной стоянки и мокрому поддону. Причинами подтеканий могут быть:

слабо затянутый болт поддона картера;
износ прокладки;
слабая затяжка сливной пробки;
трещины в металле.

Трещины в металле являются куда более серьезной проблемой, чем плохо затянутый болт. Они могут появляться в результате ударов о крупные камни, бордюры и тд. Даже в том случае если под картер установлена защита, треснуть он может из-за несоблюдения моментов затяжки болтов, рекомендованных производителем. Также трещина может возникнуть, если после замены масла или ремонта сильно затянуть сливную пробку. Она имеет слегка коническую форму, изготовлена из более твердого метала, и может разорвать поддон. Такую трещину трудно увидеть, и некоторые работники сервисов, пытаясь устранить течь возле пробки, затягивают ее еще сильнее, чем впоследствии усугубляют ситуацию.

Разборка и сборка двигателя ваз 2109

Нapужный вид двигателя

1- карбюратор 2 — крышка клапанов 3 — головка блока цилиндров 4 — передняя крышка 5 — водяной насос 6 — генератор 7 — шкив коленчатого вала 8 — масляный насос 9 — сливная пробка 10 — масляный картер 11 — масляный фильтрующий элемент 12 — блок цилиндров 13 — маховик 14 — топливный насос Предостережение

Непременно придерживайте маховик. Порядок Осуществления 1. Поставьте силовой агрегат на прочные опоры. 2. Открутите три гайки крепления стартера. 3. Демонтируйте стартер.

4. Открутите три болта и гайку крепления коробки передач к блоку цилиндров. 5. Аккуратно демонтируйте коробку передач. Следите за тем, чтобы шлицевой конец первичного вала не опирался на лепестки диафрагменной пружины. 6. Введите оправку в проем нажимного диска

Демонтировать сцепление можно и без оправки, но при этом стоит удерживать подчиненный диск – он может выпасть из кожуха сцепления. Оправку можно изготовить по размерам первичного вала или применять взамен нее дряхлый первичный вал.

7. Открутите шесть болтов крепления кожуха сцепления к маховику, зафиксировав маховик отверткой. Для ограничения отвертки поставьте подходящий по диаметру болт. 8. Аккуратно демонтируйте кожух сцепления одновременно с ведомым диском. 9. Демонтируйте верхнюю крышку картера сцепления с установочных штифтов, проверните ее и извлеките из-за маховика 10. Открутите шесть болтов крепления маховика, зафиксировав его от прокручивания. Демонтируйте стопорную пластину, придерживая маховик. 11. Демонтируйте маховик с коленчатого вала. 12. Поставьте поршень первого цилиндра в в.м.т. такта сжатия. Для этого прокрутите коленчатый вал ключом за болт до совпадения метки на шкиве коленчатого вала с длинной меткой на передней крышке.

13. Демонтируйте наконечники проводов со свечей зажигания. 14. Отделите трубопровод от вакуум-корректора. 15. Открутите три гайки крепления распределителя зажигания. Демонтируйте кронштейн крепления высоковольтных проводов.

16. Демонтируйте распределитель зажигания. 17. Убавьте затяжку хомута и отделите трубопровод от топливного насоса. 18. Открутите две гайки крепления топливного насоса.

19. Аккуратно демонтируйте топливный насос, чтобы не портить прокладку. 20. Аккуратно демонтируйте теплоизоляционную проставку со штоком, не повредив регулировочные прокладки. 21. Открутите болт с внутренним шестигранником крепления корпуса привода распределителя зажигания (вспомогательных агрегатов).

22. Демонтируйте основание привода распределителя зажигания (вспомогательных агрегатов). 23. Открутите три болта крепления передней крышки. 24. Демонтируйте переднюю крышку.

25. Убавьте затяжку гаек крепления генератора. 26. Проверните генератор к блоку. 27. Демонтируйте ремень привода генератора.

28. Открутите болт крепления натяжной планки к блоку цилиндров. 29. Целиком открутите гайку крепления генератора. 30. Извлеките болт, придерживая генератор, и демонтируйте его с двигателя.

31. Открутите две колпачковые гайки крепления крышки клапанов. 32. Аккуратно демонтируйте крышку клапанов одновременно с уплотнительной прокладкой. 33. Убавьте болт крепления шкива распределительного вала, удерживая его от проворачивания, для чего уприте отвертку в шпильку крепления задней крышки.
