Размер жиклеров карбюратора ваз 21083 солекс

Некоторые советы и рекомендации

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Разборка и чистка узла

Инструменты для разборки карбюратора понадобятся те же, что и для демонтажа. Процедуру выполняем в следующем порядке:

  1. Кладём изделие на чистую поверхность, отворачиваем крепёж верхней крышки и снимаем её.

Таблица: тарировочные данные жиклёров ДААЗ 2107

Обозначение карбюратора Топливный главной системы Воздушный главной системы Топливный холостого хода Воздушный холостого хода Жиклёр ускорительного насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топл. перепускной
2107–1107010; 2107–1107010–20 112 150 150 150 50 60 170 70 40 40
2107–1107010–10 125 150 190 150 50 60 170 70 40 40

Компоненты карбюратора ВАЗ 2107

Карбюратор состоит из множества деталей, но для понимания принципа работы его можно разделить на несколько функциональных компонентов:

  • поплавковая камера, в которую дозировано поступает бензин, подаваемый бензонасосом;
  • поплавок в виде закрытого полого бочонка и игольчатый клапан, которые запирают доступ бензина при достижении необходимого уровня в камере;
  • смесительная камера, в которой бензин соединяется с воздухом;
  • воздушная заслонка, регулирующая количество воздуха в смеси;
  • дроссельные заслонки, регулирующие количество смеси, поступающей во впускной коллектор;
  • воздушные и топливные жиклеры и каналы;
  • ускорительный насос;
  • распылитель;
  • диффузоры для создания воздушного потока.

Регулировка карбюратора ДААЗ 1107010 – общие требования к операции

Карбюратор 2107 регулируется по тем же самым принципам, что и любой другой карбюратор. Выполняется регулировка на базе стандартных тарировочных данных, содержащих все параметры, без которых невозможна качественная регулировка и настройка устройства. Данные процедуры специалисты советуют выполнять не менее одного раза в год (некоторые профи считают, что регулировка и настройка должны проводиться каждое полугодие, если автомобиль эксплуатируется достаточно напряженно).

Квалифицированное обслуживание карбюратора состоит из следующих этапов:

  • тщательный осмотр устройства снаружи, его чистка и мойка;
  • визуальная проверка всех узлов и компонентов на предмет их изношенности;
  • очистка и промывка поплавка, системы холостого хода, сетчатого фильтра (проверять его на работоспособность, кстати, требуется не реже, чем каждые 30 тысяч километров пробега «семерки»), пускового механизма, жиклеров.

После этого можно приступать непосредственно к регулировке всех вышеуказанных узлов.

Регулировка карбюратора своими руками

Благодаря простоте конструкции «Озона» самостоятельное проведение необходимых настроек не вызовет каких-либо сложностей. Необходимо только как следует подготовиться к регулировочным работам и качественно выполнять все предписания и инструкции.

Подготовительный этап

Чтобы регулировка прошла быстро и эффективно, потребуется потратить немного времени и тщательно продумать все нюансы работы. Для начала необходимо подготовить себе удобное место, то есть убедиться в том, что работе ничто и никто не помешает, а света и воздуха в помещении достаточно.

Карбюратор следует регулировать только на остывшем двигателе, иначе можно получить травмы. Не помешает заранее запастись ветошью или тряпками, так как при регулировке неизбежны некоторые подтекания топлива.

Важно заранее подготовить необходимые инструменты:

  • набор гаечных ключей;
  • отвёртку с крестообразным лезвием;
  • отвёртку с плоским лезвием;
  • круглый щуп;
  • школьную линейку для измерения расстояний между узлами.

Также рекомендуется ознакомиться с информацией, представленной в сервисной книжке на автомобиль. Именно в этом документе приведены индивидуальные параметры и рекомендации по настройке и корректировке работы карбюратора.

Регулировка винтами качества и количества

Большинство проблем с «Озоном» можно решить обычной регулировкой винтами количества и качества. Так называются небольшие приспособления на корпусе карбюратора, которые корректируют работу главных узлов устройства.

Процедура занимает немного времени и проводится только на полностью остывшем, но включённом моторе:

  1. Повернуть винт качества на максимум, вращая его до упора против движения часовой стрелки.
  2. Винт количества установить на ещё большее количество оборотов — например, на 800 об/мин, повернув сам винт против движения часовой стрелки.
  3. Проверить винтом качества, действительно ли достигнуты максимальные для винта количества положения, то есть повернуть его на пол-оборота вперёд-назад. Если максимальных показателей с первого раза достичь не удалось, то настройки, указанные в пунктах 1 и 2, необходимо провести ещё раз.
  4. При выставленных максимальных показателях винта количества топлива нужно провернуть винт качества назад, чтобы обороты упали примерно до 850–900 об/мин.
  5. Если регулировка проведена верно, то таким образом удастся достичь оптимальной работы карбюратора по всем параметрам.

Поплавковая камера — вносим корректировки

Корректировать положение поплавка в камере необходимо для нормального функционирования карбюратора во всех режимах работы. Для работы потребуется убедиться в том, что мотор остыл и не представляет опасности для человека. После этого необходимо:

  1. Снять крышку с карбюратора и поставить её вертикально, чтобы штуцер подачи бензина смотрел вверх. При этом сам поплавок должен висеть вниз, едва-едва касаясь иголки. Если поплавок не перпендикулярен оси клапана, потребуется его выпрямить руками или плоскогубцами. Затем вернуть крышку карбюратора на место.
  2. Линейкой произвести замеры от крышки карбюратора до поплавка. Оптимальный показатель — 6–7 мм. Если это не так, потребуется отогнуть в нужную сторону язычок поплавка.

Регулировка открытия второй камеры

За своевременное открытие второй камеры карбюратора отвечает заслонка дросселя. Регулировка этого узла максимально проста:

  1. Подтянуть винты крепления заслонки.
  2. Убедиться в том, что устройство плотно прижато к стенке камеры.
  3. При необходимости заменить уплотнительные элементы.

Карбюратор 2140 разборка

Изначально стоит знать, что все работы по переборке и чистке агрегата, нужно выполнять в условиях полной чистоты. Так как любая соринка, попавшая в канал или жиклер, может значительно ухудшить работу двигателя или сделать его запуск вообще невозможным.

Для снятия карбюратора потребуется отсоединить воздуховод, все тяги, шланг подачи топлива и при помощи ключа и отвертки демонтировать узел.

После того как карбюратор изъят из-под капота, можно смело приступать к его разборке и очистке. Для облегчения обратной сборки, желательно поэтапно записывать или фотографировать весь процесс (после сборки, лишних деталей быть не должно).

Пошаговое руководство с фото по разборке карбюратора

Первым делом полностью очищается внешняя часть корпуса. Делается это очень тщательно при помощи специального очистителя и щетки (если очистителя карбюратор нет – его можно заменить обычным растворителем или бензином, а щетка — подойдет зубная). Сам корпус состоит из трех частей и для полной чистки придется разобрать карбюратор полностью.
Далее при помощи крестовой отвертки и нескольких заклинаний, снимается верхняя часть корпуса вместе с поплавком. Все внутренние поверхности так же нужно тщательно прочистить и продуть

Проверить поплавок на герметичность, достаточную подвижность крепежного шарнира и исправность регулировочной пластины.
Нужно аккуратно выкрутить все жиклеры, предварительно записав – как они расположены и на сколько витков закручены (это очень важно в процессе обратной сборки). И тщательно их промыть и выдуть из них всю грязь

Важно! Так как жиклеры выполнены из мягких сплавов, использование металлических игл, проволоки и др. категорически запрещено! Для прочистки отверстий жиклеров рекомендуется использовать или жесткую леску, или иглы из мягкого дерева, как альтернативный вариант — можно все выдуть компрессором.
После демонтажа жиклеров, нужно снять и вычистить клапан вакуумного ускорителя и все его ходы.
Затем отсоединяется нижняя часть карбюратора, и процедура повторяется по аналогии с верхней.

После того как все части узла тщательно промыты и продуты, нужно провести визуальный осмотр на предмет повреждений. Если какая-либо деталь повреждена, ее следует заменить, используя стандартный рем комплект.

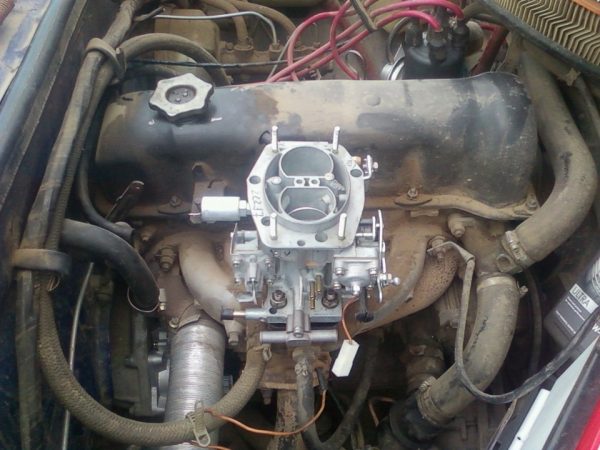

Карбюратор ДААЗ 2107

Карбюратор «семёрки», как и любой другой, смешивает воздух и бензин и подаёт готовую смесь в цилиндры мотора. Чтобы разобраться с устройством и функционированием карбюратора, а также выявить и устранить возможные неисправности с ним, нужно ознакомиться с этим узлом более детально.

Кто производит и на какие модели ВАЗ устанавливается

Карбюратор ДААЗ 2107 изготавливали на Димитровградском автоагрегатном заводе и ставили на разные модели «Жигулей», в зависимости от модификации изделия:

  • 2107–1107010–20 оснащались моторы последних версий ВАЗ 2103 и ВАЗ 2106 с вакуум-корректором;
  • 2107–1107010 ставили на «пятёрки» и «семёрки» с моторами 2103 (2106);
  • карбюраторы 2107–1107010–10 ставили на двигатели 2103 (2106) с трамблёром без вакуум-корректора.

Устройство карбюратора

ДААЗ 2107 выполнен из металлического корпуса, который характеризуется повышенной прочностью, что позволяет свести к минимуму деформационные и температурные воздействия, механические повреждения. Условно корпус можно разделить на три части:

  • верхняя — выполнена в виде крышки со штуцерами для шлангов;
  • средняя — основная, в которой находятся две камеры с диффузорами, а также поплавковая камера;
  • нижняя — в ней расположены дроссельные заслонки (ДЗ).

К основным элементам любого карбюратора относятся жиклёры, которые предназначены для пропускания топлива и воздуха. Они представляют собой деталь с наружной резьбой и внутренним отверстием определённого диаметра. При засорении отверстий их пропускная способность снижается, а пропорции в процессе образования рабочей смеси нарушаются. В такой ситуации необходима чистка жиклёров.

«Семёрочный» карбюратор имеет несколько систем:

  • поплавковая камера — поддерживает топливо на определённом уровне для стабильной работы двигателя при любых оборотах;
  • главная дозирующая система (ГДС) – функционирует на всех режимах работы мотора, кроме холостого хода (ХХ), осуществляя подачу сбалансированной бензино-воздушной смеси посредством эмульсионных камер;
  • система ХХ — отвечает за работу двигателя при отсутствии нагрузки;
  • система запуска — обеспечивает уверенный пуск силовой установки на холодную;
  • эконостат, ускоритель и вторичная камера: насос-ускоритель способствует мгновенной подаче горючего при ускорении, поскольку ГДС неспособна дать нужное количество бензина, а вторая камера и эконостат вступают в работу при развитии мотором наибольшей мощности.

Принцип работы карбюратора

Функционирование устройства можно описать следующим образом:

  1. Топливо из бензобака закачивается бензонасосом в поплавковую камеру через фильтр и клапан, который определяет уровень её заполнения.
  2. Из поплавкового резервуара бензин подаётся через жиклёры в камеры карбюратора. Затем топливо проходит в эмульсионные полости и трубки, где образуется рабочая смесь, которая посредством распылителей подаётся в диффузоры.
  3. После пуска мотора клапан электромагнитного типа перекрывает канал ХХ.
  4. Во время работы на ХХ топливо отбирается из первой камеры и проходит через жиклёр, соединённый с клапаном. При протекании бензина через жиклёр ХХ и части переходной системы первичной камеры создаётся горючая смесь, которая попадает в соответствующий канал.
  5. В момент приоткрытия ДЗ смесь впрыскивается в камеры карбюратора через переходную систему.
  6. Смесь из поплавкового резервуара проходит через эконостат и поступает в распылитель. Когда мотор работает с максимальной частотой, начинает функционировать ускоритель.
  7. Клапан ускорителя отпирается при заполнении топливом и закрывается после прекращения подачи смеси.

Видео: устройство и работа карбюратора

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

  • Две главные системы дозировки топлива;
  • Сбалансированная поплавковая камера;
  • Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
  • Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
  • Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
  • Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

  • Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
  • В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
  • Перекрытие каналов холостого хода происходит электромагнитным клапаном;
  • Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
  • За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
  • Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.
