Схема подключения звуковых сигналов через реле

Схема подключения сигнала от волги через 4-х контактное реле, на автомобили с управляющим минусом на кнопке руля

По-моему, и так всё понятно, и много раз уже об этом писали, но может быть кому-то пригодиться. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал. Не ездить же по мелочам через всю Москву, вот он меня и попросил ему изобразить схему, сделал, но не пропадать же. Решил выложить на общий доступ.

Описание, постараюсь простым понятным языком:

Два противоположных контакта на реле, под номерами №86 №85, это так называемые управляющие контакты. Если на них подать напряжение, реле замкнется, и тогда через контакты №30-№87 пойдет прямое напряжение. Ну допустим контакта, который вам нужно разорвать, и кратковременно замыкать, допустим сигнал.

Почему через реле? Ну возьмем к примеру кнопку салона, контакты на кнопках слабые и не рассчитаны на прямую нагрузку, и если подать плюс от АКБ через кнопку, предположим, на стартер, то после первого же использования кнопка расплавиться. Поэтому, через кнопку салона подключаем управляющие провода на реле, а прямой плюс к потребителю, в нашем случае сигналу. Таким образом, через реле от АКБ на вход (контакт №87) и на выход (контакт №30) к потребителю (Сигналу).

Что такое управляющий минус? Обычно, на реле на прямую к контакту №86 подходит минус, а ключом (кнопкой) размыкают управляющий плюс. В нашем случае ключ (кнопка) уже есть, это кнопка сигнала на руле. Как она устроена, рулевой вал через подшипники качения соединен с рулевой колонкой и кузовом, и на нём всегда постоянный минус.

Далее минус от рулевого вала подаётся на сердцевину рулевого колеса, в самом руле установлен замыкатель, к которому с одной стороны подходит минус от руля, а с другой стороны контакт идет на контактную у круглую пластину (чаще всего медь или латунь) по которой со стороны рулевого вала скользит стационарный контакт, он то и снимает минус с кнопки руля, и отправляет его дальше на сигнал, в нашем случае на реле, на контакт №86.

Волговские сигналы на ниву шевроле.

Нужны были 2 металлические пластины, желательно из относительно толстого металла, чтобы «дудки» плотно сидели и не болтались. Изготовить самому их довольно просто, но у меня не было такой возможности, поэтому поехал искать в магазин нечто подходящее.

Нашел скобы от «шестерочного» багажника, которые как раз подошли для моих целей. Сигналы закрепил на креплении радиатора ГУРа.

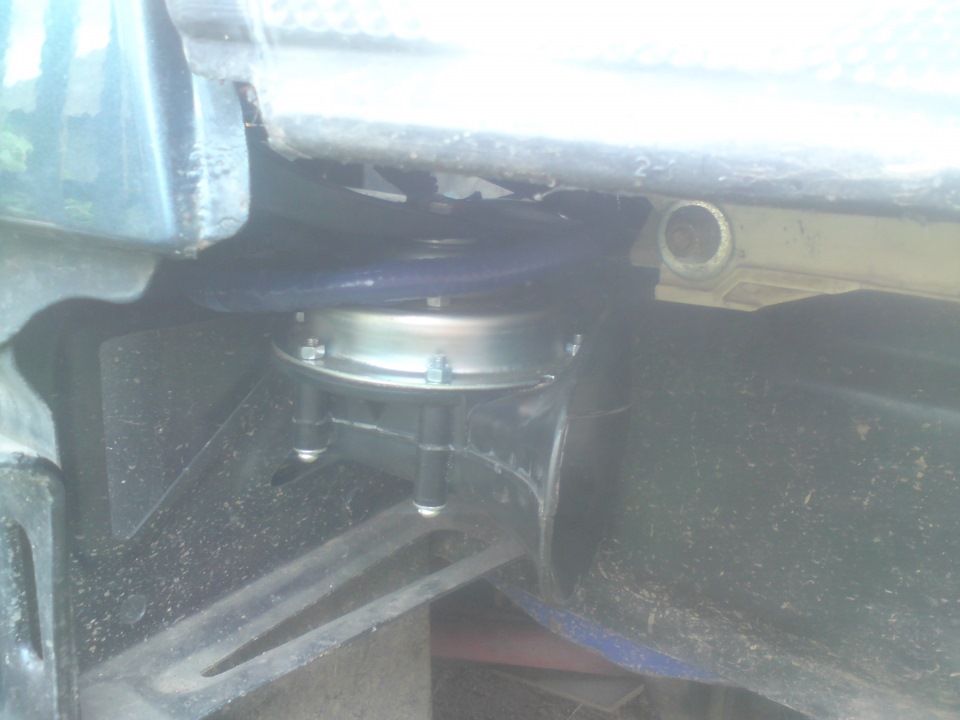

Сидят довольно прочно, не болтаются и не достают до радиаторов ГУРа и двигателя. Вот так они выглядят вдвоем.

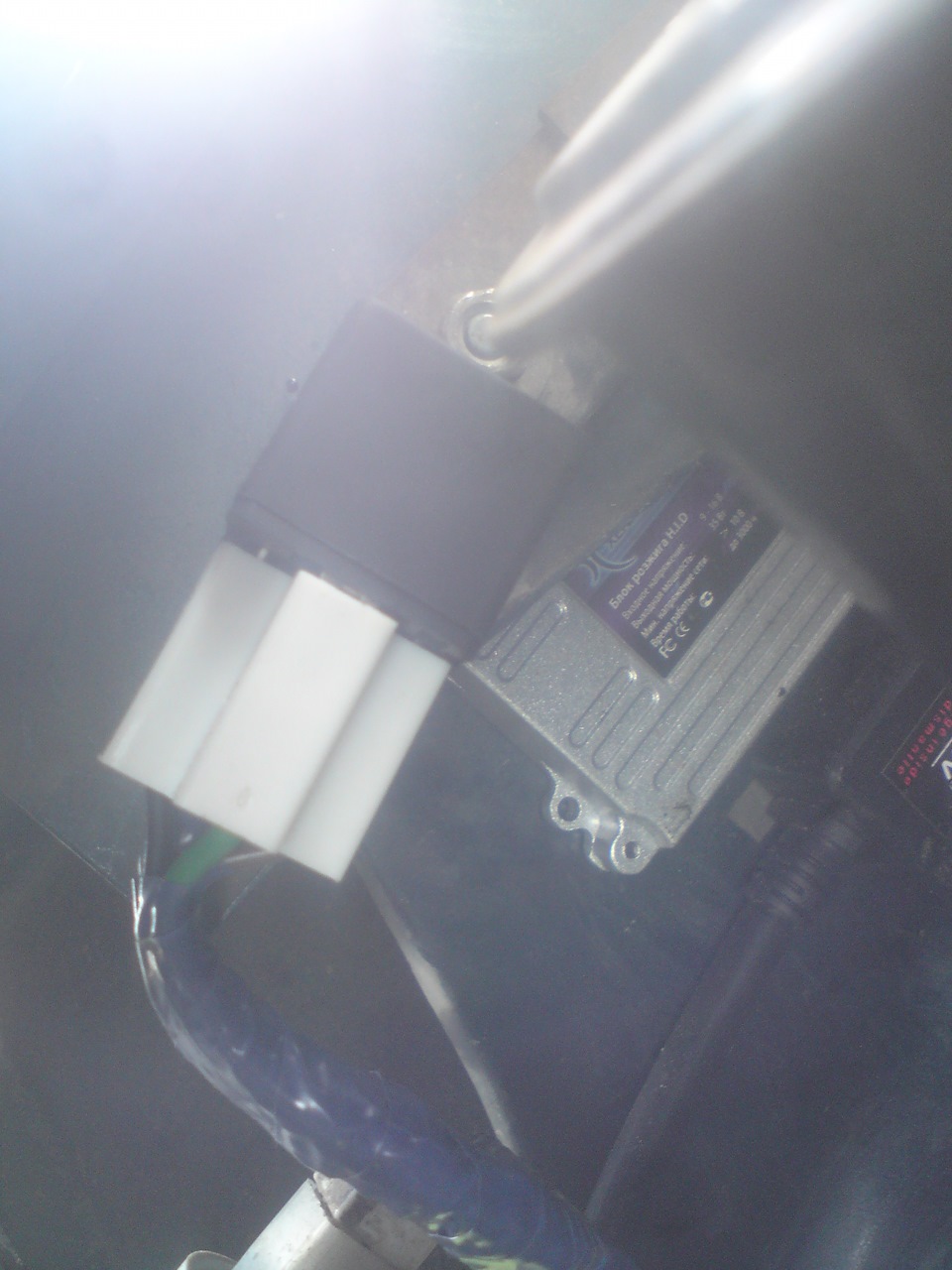

Штатную проводку не портил, купил одного мелкого «папу» и две побольше «мамы». Взял провод подходящей длинны, обжал «мам-папу» на нем. Звук стал гораздо приятнее, даже сигналом чаще пользоваться стал. Ну а как всё собрано видно на фотках.
