Двигатель toyota 1fz-fe/f: модификации, характеристики, конструкция

Где производят Toyota Land Cruiser Prado качественно

Лэнд Крузер Прадо – внедорожник премиум класса. Отличная проходимость, безупречный внешний вид, надежность и комфорт – далеко не полный список его достоинств. Легендарный автомобиль мечта многих.

Стоимость внедорожника напрямую зависит от места его сборки. Не стал исключением Toyota Land Cruiser Prado. Если выбрать версию российского производства, то она обойдется в 40 – 50 тысяч долларов. Выпущенные модели в Японии стоят на порядок дороже. Какую сборку автомобиля лучше выбрать, какая качественнее определим далее.

Где собирают Тойота Лэнд Крузер Прадо

Выпускается он на нескольких заводах, которые находятся в разных странах. Несмотря на это, у них есть одна особенность – строгий контроль качества и применение лучших комплектующий. Изготовленные авто практически ничем не отличаются.

Предприятия сосредоточены в следующих странах:

Япония. Производственный цех находится в Тахаре. Здесь же выпускается Рав 4;
Китай. Выпускаются комплектации Prado GX и VXс;
Великобритания;
Турция;
Франция;
Россия.

Российская сборка

Российский завод по производству внедорожника находится во Владивостоке. Выпуск модели осуществляется с 2013 года. Спустя два года соглашение было расторгнуто. Объясняется это маленькими продажами российской версии авто. Ежегодно спрос снижается.

Ходили слухи о изготовлении Тойоты Ленд Крузер Прадо в Шушарах. Но они быстро были опровергнуты. На заводе нет соответствующего оборудования. Проводить модернизацию слишком дорого. На российском рынке представлены новые внедорожники только японского производства.

Какое качество сборки Land Cruiser Prado лучше?

Многие водители не доверяют отечественным автоконцернам. Они уверены, что качество их изделий уступает иностранным. С этим мнением можно поспорить. Российское предприятие собирает Тойота Прадо из деталей, привезенных из Японии. Процесс изготовления контролируется представителями автоконцерна Тойота. Поэтому вероятность брака очень низка.

Основные нарекания на российскую сборку — скрип в салоне. Появлялся уже через пробег 20 тысяч км. В остальном автомобиль устраивает своих владельцев. Подобных недочетов у машин из страны Восходящего Солнца нет.

Вин номер: где найти?

VIN-код – главный источник полезной информации про авто. Он представлен в виде 17 символов, которые прописаны в технической документации и указаны на самой машине. Буквы и цифры имеют свою расшифровку. Так, первые три указывают на страну-производителя, следующие шесть скрывают основные характеристики, последние восемь – индекс изготовителя и номер рамы.

Найти вин номер можно:

На приборной панели;
На водительской двери;
Под лобовым стеклом;
На двигателе под лобовым стеклом.

Определить страну производителя по вин номеру не сложно:

Х – Россия;
J – Япония;
V- Франция;
Великобритания – S.

Пример, вин номера российской сборки — XW7BF3HK50S130979, японской — JTMBH31V806066323.

Минусы и недостатки

Минусов у внедорожника немного, но все же они есть. Причем столкнуться с ними можно в любой сборке. Жалуются владельцы на:

Плохую управляемость. Если на повороте будет большая скорость, то велика вероятность того, что машина перевернется;
Кузов не устойчив к коррозии. Спустя несколько лет на нем появляется ржавчина;
Некорректная работа электронных систем. Часто дает сбои.

Вывод.

Toyota Land Cruiser Prado превзошел ожидания владельцев. У авто превосходные внедорожные качества, комфортная подвеска и просторный салон не зависимо от того на каком заводе он собран. Выбирая подержанный транспорт, стоит отдавать предпочтение вариантам, которые эксплуатировались в мегаполисе. Такое авто будет в лучшем состоянии, потому что обслуживалось у официального дилера.

Описание особенностей двигателя и этапов его разработки

Мотор 1fz fe, разрабатываемый специально для Land Cruiser, стал самым большим шестицилиндровым двигателем Toyota Motor Corporation. Начиная с момента выпуска он всегда выделялся на фоне конкурентов высокой надежностью. Его технические характеристики превосходили параметры устаревшего 2F.

Первоначально мотор имел карбюраторную систему питания. Появляющийся на некоторых автомобилях того времени впрыск топлива был неприемлем для 1fz f, так как не мог обеспечивать надежность и стабильность подачи горючего. Для 1984 года это было классическим вариантом топливной системы. На смену питания силовой установки в Toyota Motor Corporation решились только в 1993 году. Рестайлинговую версию назвали 1fz fe. Она получила обновленные выпускной коллектор, топливоподачу, впускной коллектор. Степень сжатия, а соответственно и компрессия, возросли, что улучшило динамические показатели силовой установки.

Внешний вид двигателя 1fz fe

Расход топлива у мотора находится на уровне конкурентов и составляет до 25 литров на 100 километров. Экономичности от него ожидать не стоит, так как силовая установка создана для тяжелых автомобилей, эксплуатируемых на дорогах со сложным покрытием. Расход масла также существенный и в поношенных двигателях доходит до литра на тысячу километров.

Покупка контрактного двигателя

Существует проект на основе Toyota Supra и двигателя 1FZ-FE, максимальная выдача составила 2 500 л. с.

Поиск контрактного двигателя не составит труда. Авторазборы на Дальнем Востоке России завалены данными моделями двигателей. Цены на данную модель колеблются от 60 000 рублей до 150 000 рублей. Все зависит от состояния и пробега.

Вместо 1FZ-FE часто в свои машины устанавливают более современные моторы такие, как 2UZ или . Как правило, бюджет такой «переделки» будет выходить от 400 000 до 500 000 рублей.

Список автомобилей, на которые может быть установлен двигатель Toyota 1FZ-FE

Данный мотор устанавливался на следующие автомобили:

Toyota Land Cruiser 70, 80, 100;
Lexus LX450.

Несмотря на надежность двигателя Toyota 1FZ-FE и большой период использования компанией Toyota, другие автопроизводители не захотели его приобретать.

Как и многие двигатели от Тойота из 80-90х годов, 1FZ очень простой и надежный. Никаких просчетов при проектировании допущено не было. Замена старой серии F, добротный классический двигатель большого объема. Устанавливался в 1992-2009 гг. на тяжелые джипы (Land Cruiser 70..80..100), карбюраторная версия продолжает использоваться на спецтехнике.

Технические характеристики

Производство	Tahara Plant
Марка двигателя	1FZ
Годы выпуска	1984-2007
Материал блока цилиндров	чугун
Система питания	карбюратор/инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	95
Диаметр цилиндра, мм	100
Степень сжатия	8.1 9.0
Объем двигателя, куб.см	4476
Мощность двигателя, л.с./об.мин	190/4400 212/4600
Крутящий момент, Нм/об.мин	363/2800 373/3200
Топливо	92
Экологические нормы	—
Вес двигателя, кг	265
Расход топлива, л/100 км — город — трасса — смешан.	18.0 15.0 16.8
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 / 5W-40 / 1oW-30 / 10W-40 / 10W-50 / 15W-40 / 15W-50
Сколько масла в двигателе, л	7.4
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+

Распространенные неисправности и эксплуатация

Двигатель Toyota 1FZ, как типичный представитель 80-х и 90-х гг. прошлого столетия, достаточно прост в исполнении и надежен в эксплуатации.

Конструкторы при его разработке учли все моменты и создали практически идеальный двигатель. Поэтому при хорошем обращении, заливке качественного масла и достойного горючего он может просуществовать далеко за 400 тыс. км без каких-либо намеков на ремонт. Пожалуй, единственный его минус – большой расход бензина. В наши дни его можно устранить путем установки ГБО. В целом мотор отличается хорошей тягой и живостью.

Видео по двигателю 1FZ

Наступил 1984 год. Для японского автостроения он знаменит выходом легендарного Toyota Land Cruiser 70. Собственно для этого рамника и был разработан самый большой шестицилиндровый двигатель 1FZ-FE

. Этот силовой агрегат был создан на замену старого 2F. Основой для данной модели стал чугунный блок. Диаметр поршней равен 100мм. Ход поршней составил 95 мм. Мотор имеет 4 клапана на цилиндр. Была полностью переработана клапанная крышка и механизм газораспределения. Механизмов отвечающих за гидрокомпенсацию на данном моторе нет.

Ввиду этого клапана настройку клапанов часто производить не придется. Производить настройку необходимо не чаще чем раз в 100 тыс. км.

По регламенту зазоры должны составить:

15 – 0.25 мм. – впуск;
25 – 0.35 мм.- выпуск.

Распредвалы имеют цепной привод. Хоть цепь и однорядная – достаточно надежная, как и вся тойота. Ранние версии двигателя были оборудованы карбюраторной системой впуска. Данные модели имели индекс 1FZ-F. В 1993 году был произведена доработка системы впуска с карбюраторной на многоточечную. Также были переработаны и другие узлы. В доработанных моделях был заменен на новый впускной коллектор. Благодаря этому показатель компрессии получилось увеличить до 9бар. После модификаций мотор получил индекс 1FZ-FE. Спустя несколько лет ему на смену пришел 3F-E.

Доработки мотора от первой версии:

Многоточечный впуск.
Переработанная крышка ГБЦ.
Переработанный впускной коллектор.
Поднятие компрессии до 9 бар.

Неисправности и ремонт двигателя 1AZ-FE/FSE

Появившеяся в 2000-м году AZ серия двигателей Тойота, сменила на посту, популярное и хорошо себя зарекомендовавшееся, семейство S моторов. В новых двигателях блок цилиндров стал легким алюминиевым, применена система изменения фаз газораспределения VVTi на впускном валу, используется непосредственный впрыск топлива (модификация FSE), для снижения нагрузок на гильзы, ось цилиндра смещена относительно оси коленвала, применена электронная дроссельная заслонка и прочее. Непосредственно двигатель 1AZ-FE/FSE является заменой всем известного 3S-FE/FSE, но в отличие от предшественника, на новом двигателе выпуск модификаций не достиг такого размаха…

Модификации двигателя Toyota 1AZ

1. 1AZ-FE — базовый мотор серии, степень сжатия 9.6 и 9.8. Мощность 145 и 150 л.с. Выпускается движок с 2000 по настоящее время. 2. 1AZ-FSE (D4) — аналог 1AZ-FE, но с непосредственным впрыском топлива. Степень сжатия, в зависимости от модификации, 9.8, 10.5 и 11. Мощность двигателя соответственно от 150 до 155 л.с.

Неисправности, проблемы 1AZ и их причины

1. Срыв резьбы в блоке для крепления ГБЦ. Основная проблема всех AZ двигателей, симптомы: антифриз на задней стенке блока цилиндров, перегрев, потеря геометрии, блок на помойку… Решается восстановлением резьбы, либо заменой блока цилиндров на обновленный 2007-го года выпуска и младше, именно тогда проблема была устранена. 2. Вибрация двигателя на холостом ходу. Проявляется, как правило, при падении оборотов до 500-600 об/мин и не дает спокойной жизни владельцам. Это особенность мотора с которой бороться бесполезно, можно почистить клапан холостого хода, дроссельную заслонку, форсунки, систему EGR (если имеется), дмрв, проверить подушки, в конце концов, это частично поможет. 3 . Дергается 1AZ двигатель. Чистите блок дроссельной заслонки и нагар во впускном коллекторе с его заслонками, мотор подвержен нагарообразованию, это поможет. Если же неисправность осталась, смотрите VVTi и лямбда-зонд.

Кроме этого, на моделях для японского рынка оснащенных системой EGR, существует традиционная проблема с образованием нагара и последующим плаванием оборотов, потерей мощности и общего тупизма автомобиля. Решается проблема чисткой либо заглушкой чудо клапана. Перегрев двигателя 1AZ чреват потерей геометрии и заменой мотора на контрактный. Версии FSE (D4) очень чувствительны к топливу, заправляя мотор шлаком, есть шанс попасть на замену ТНВД и форсунок, стоимость их достаточно высока. Цепь ГРМ нормальная, в среднем ходит более 200 тыс. км, не тянется и замены не просит. Несмотря на одноразовость блока, ресурс двигателя высок, пробег за 300 тыс. км совсем не редкость. В общем и целом, мотор хороший, если следить за состоянием и лить хорошее масло, то 1AZ вас не подведет. На базе данного движка выпускался и большеобъемный собрат, 2.4 литровый 2AZ, о нем отдельное упоминание. В 2007 году была представлена новая ZR серия моторов Тойота и модель 3ZR стала постепенно вытеснять 1AZ.

Двигатели

Бензиновые:

4.5 л R6 (212 и 215 л.с.) – 1FZ-FE

4.7 л V8 (228 и 231 л.с.) – 2UZ-FE

Дизельные:

4.2 л R6 (165 и 167 л.с.) — 1HD-T

4.2 л R6 (201 и 204, 250 л.с.) – 1HD-FTE

Все силовые агрегаты Лендкрузер 100 имеют ГРМ, приводимый в действие зубчатым ремнем.

Главный враг турбодизеля 1HD – нагар в головке блока, образованию которого способствует закоксованный клапан EGR (после 300-400 тыс. км). Предвестником напасти послужит стук или звон. Чтобы избежать проблем, клапан EGR необходимо либо регулярно прочищать, либо просто заглушить. Кроме того, 4,2-литровый турбодизель нуждается в периодической регулировке клапанов – каждые 50 000 км.

Топливные форсунки (от 15 000 рублей) и турбина (от 46 000 рублей) служат 400-500 тыс. км. А вот ТНВД может потребовать внимания уже спустя 200 000 км. Новый агрегат обойдется в 42 000 рублей. В некоторых случаях возможен ремонт — 5 000 рублей за ремкомплект. Кроме того, сбоить может управляющий соленоид SPV (от 22 000 рублей) или клапан опережения (от 10 000 рублей).

Многие покупатели предпочли бензиновый 4,7-литровый V8. Он имеет две важные особенности: неограниченное количество крутящего момента при любых оборотах и отсутствие оборудования, которое может выйти из строя. Впрочем, все бензиновые моторы очень надежные. Менять приходится разве что катушки зажигания (около 5 000 рублей за штуку).

Тюнинг

Конструктивные особенности двигателя накладывают ограничения на доработку при помощи электроники. Для повышения мощности рекомендуется установка компрессора, который производится дочерним подразделением TRD. Узел поставляется в составе набора, который позволяет смонтировать нагнетатель без доработок. Степень сжатия остается стандартной, доработки поршневой группы не требуется. Мощность мотора составляет до 300 л.с., также увеличится крутящий момент во всем диапазоне оборотов. Ресурс силового агрегата не уменьшается.

Блок цилиндров имеет потенциал для увеличения объема цилиндров. Для этого используется специальная поршневая группа, шатуны и коленчатый вал. За счет увеличения хода поршня рабочий объем вырастает до 5000 см³. Дополнительно устанавливается компрессор с механическим приводом. Доработанный мотор обладает хорошей тягой и развивает мощность до 350-370 л.с.

Еще одним вариантом доработки является установка турбокомпрессоров, которые производятся в Китае. Поршневая группа остается стандартной. Мощность силового агрегата составляет 290-2310 л.с. Недостатком является нестабильное качество китайских комплектующих, а также снижение ресурса двигателя.

Особенности

Тюнинг двигателя 1VD

Чип-тюнинг

Так как все битурбо 1VD технически идентичны, то прошивка любого такого мотора позволяет легко получить 320-330 л.с. и 750 Нм крутящего момента или больше. Если к чипу дополнительно поставить даунпайп и залить прошивку Stage 2, то открывается возможность поднять мощность до 360+ л.с. и момент под 800 Нм или больше. Более простым вариантом видится замена ЭБУ своего 235-сильного мотора на европейский мозг на 286 л.с или на 272 л.с. Мотор Land Cruiser 70 на 202 л.с. можно раскачать до 250 л.с., а момент поднять до 540 Нм с помощью все той же прошивки блока управления.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<�НАЗАД

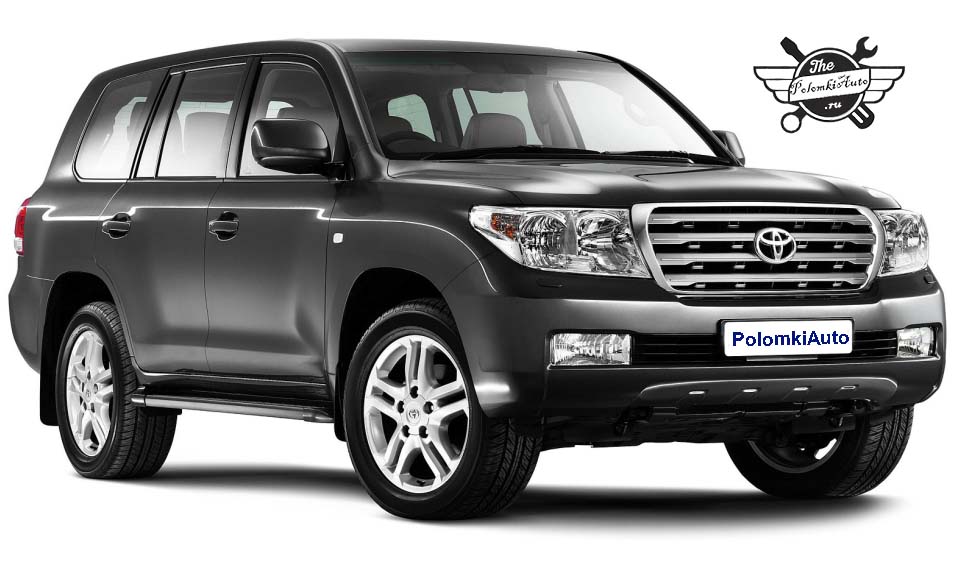

Моторы Ленд Круизер 200

На Land Cruiser 200 устанавливались моторы объемом: дизельный 4.5 1VD-FTV, бензиновые 4.6 1UR-FE и 4.7 2UZ-FE. Ниже речь пойдет о технических характеристиках и проблемных местах силовых установок. (Еще TLC агрегировали бензиновыми 4.0 1GR-FE и 5.7 3UR-FE, но в России они официально не продавались.)

Двигатель V8 4.5 дизель 1VD-FTV

Параметры мотора на 4,5 л можно рассмотреть на примере внедорожника в комплектации 4.5 TD AT Executive Lounge:

точный объем – 4461 куб. см;
мощность – 249 л.с. при 3600 об.;
крутящий момент – 650 Н*м при 2600 об.;
степень сжатия – 16,8;
расход – 12/9,1/10,2 (в городе/за городом/среднее значение);
разгон до 100 – 8,9 с.

Силовой агрегат Land Cruiser V8 4.5 дизель с маркировкой 1VD-FTV сменил своих 6-цилиндровых предшественников (из серий HZ и HD).

Проблемы дизельных Ленд Крузер 200

Особенность ДВС объемом 4.5 (после 2015 года) заключается в том, на него стали ставить пьезоэлектрические форсунки компании Denso. Их плюс – в увеличении частоты впрыска за цикл. В результате повысилась отдача, но добавилась серьезная неприятность. Форсунки довольно быстро переставали выполнять свою задачу, просто сливая горючее в камеры.

В сочетании с высоким давлением это приводило к оплавлению поршней, проворачиванию вкладышей и сгоранию клапанов вкупе с седлами. Причем поломка могла случиться уже при 10 тыс. км. Речь идет не о повальном дефекте, есть немало примеров, когда на авто с пьезофорсунками последние выхаживали 100 тысяч. Скорее всего, ряду владельцев достались экземпляры с бракованными элементами системы питания двигателя.

Повышенный расход масла на Ленд Крузер V8 объясняется скорее особенностями эксплуатации. Длительная работа на повышенных оборотах приводит к попаданию масла на впуск, в итоге растет потребление смазки.

Еще одной проблемой с дизельным двигателем Land Cruiser 200 стал невысокий ресурс поршневой группы. Износ, требующий капитального ремонта, может заявить о себе еще до достижения отметки в 200 тыс. км. Хотя примеры полумиллионного пробега имеются, но их мало. Зачастую страдают четные цилиндры, нагар наблюдается под верхним компрессионным кольцом.

Технические особенности двигателя 1FZ-FE

Самым объёмным в линейке шестицилиндровых двигателей компании Тойота стал 1ФЗ. Разработанный для Ленд Крузера, этот мотор превосходил конкурентов надёжностью.

Предыдущая модификация 1FZ-F имела в арсенале карбюратор, это обеспечивало простоту, надёжность конструкции. Рестайлинговый двигатель FZ-FE оснастили впрыском топлива, а так же изменили впускной и выпускной коллекторы, увеличили степень сжатия. Эти нововведения положительно повлияли на динамику автомобиля.

Карбюраторный мотор 1FZ-F

Блок цилиндров чугунный, поэтому 1ФЗ-ФЕ весит немалые 265 кг. Лишний вес добавляют все детали, изготовленные в расчёте на многолетний срок эксплуатации. Объёмный двигатель отличается аппетитом до 25 л на 100 км пути, но этот показатель не выше, чем у конкурентов.

Да о какой экономичности можно рассуждать, если мотор изначально создавался для тяжёлого внедорожника. Гидрокомпенсаторов нет, поэтому время от времени необходимо проверять зазоры клапанов. Масло расходуется тоже в больших количествах, в моторах с большим пробегом порой приходится через каждую тысячу километров доливать до одного литра смазки.

Блок цилиндров 1ФЗ-ФЕ

Обслуживание

Техническое обслуживание моторов 1FZ -FE ничем не отличается от стандартных силовых агрегатов этого класса. ТО моторов проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км. Итак, рассмотрим подробную техническую карту обслуживания:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание.

Особенности конструкции

Рядный 6-цилиндровый двигатель 1FZ FE оснащен блоком цилиндров, изготовленным из чугуна. На моторах используется алюминиевая головка, на которой установлены 2 распредвала. Привод системы газораспределения цепной, оснащен гидравлическим натяжным устройством и успокоителем. Шестерня цепного привода установлена на вал впускных клапанов, который связан со 2 валом при помощи косозубой шестеренной передачи. Серийный номер набит на боковой поверхности блока в задней части (за щупом уровня масла).

На нижней части блока установлена верхняя секция масляного картера, изготовленная из алюминия. Секция крепится к двигателю и картеру сцепления. Дополнительно устанавливается стальной штампованный поддон, являющийся резервуаром для хранения масла. В поддоне, расположенном ближе к сцеплению, имеется сливная пробка. Масляный фильтр установлен на боковой поверхности блока за генератором.

В каждом цилиндре установлены 2 клапана для впуска рабочей смеси и 2 клапана для отвода выхлопных газов. Клапаны установлены V-образно, с небольшим углом развала. Зазоры в клапанном механизме регулируются при помощи шайб различной толщины. Стальной коленчатый вал установлен на 7 коренных опорах, оснащенных сменными вкладышами. На каждой опоре установлена индивидуальная крышка. Коленчатый вал имеет 12 противовесов.

Холодный запуск Land Cruiser 80 (-28°C)

Поршни изготовлены из специального термостойкого алюминиевого сплава. Верхнее компрессионное кольцо из нержавеющей стали, нижнее компрессионное и маслосъемное кольцо — из чугуна. На днище имеется выемка, соответствующая контуру тарелок клапанов системы газораспределения. При разрушении цепи привода ГРМ контакта между поршнем и клапанами не происходит. Свеча зажигания размещена по центру камеры сгорания. На моторах применяется система отвода части выхлопных газов во впускной коллектор (рециркуляция).

На карбюраторных моторах степень сжатия составляла 8,1. Внедрение системы впрыска EFI сопровождалось изменением поршневой группы и головки блока. Степень сжатия выросла до 9,0.

Ранние выпуски двигателя оснащались бесконтактной системой зажигания с распределителем. Узел расположен горизонтально на боковой части картера. Позднее стала применяться система с тремя катушками, каждая из которых обслуживала 2 цилиндра. На моторах, выпущенных после 2000 года, установлены индивидуальные катушки зажигания, обеспечившие повышенную надежность системы.

На моторе используются 2 выхлопных коллектора, которые закрыты теплозащитными экранами. Впускной коллектор алюминиевый. Конструкция узла зависит от типа системы питания. Дроссельные заслонки на карбюраторе и инжекторном модуле имеют механическое управление.

В качестве топлива используется неэтилированный бензин с октановым числом А-92. Расход горючего составляет 15-25 литров на 100 км, зависит от типа, состояния автомобиля, а также от стиля управления.

Система охлаждения жидкостная принудительная. В блоке и головке выполнены каналы, образующие рубашку охлаждения. Рабочая температура двигателя +84…+100°С, поддерживается термостатом. Для привода помпы системы охлаждения и генератора используются 2 клиновых ремня, оснащенных отдельным натяжным роликом. Регулировка положения ролика выполняется вручную. Вентилятор системы охлаждения установлен на лобовой части двигателя. В приводе использована муфта, частота вращения крыльчатки зависит от температуры силового агрегата.

Гидравлический насос усилителя рулевого управления оснащен приводом от шестерни, установленной на коленчатом валу. Компрессор климатической установки (имеется не на всех двигателях) оснащен отдельным ременным приводом. Для регулировки натяжения используется отдельный ролик с ручной настройкой положения.

Надежность, слабые места и ремонтопригодность

Минус в эксплуатации данного двигателя — это его расход, что топлива, что масла, так как он разрабатывался для эксплуатации в тяжелых условиях и для тяжелого транспорта. Расход топлива доходит до 25 литров на 100 км и масла до 1 литра на 1 000 км. Как правило, на данный мотор устанавливают газобаллонное оборудование, что позволяет сократить расходы на топливо.

Обслуживание этой серии двигателей самое простое:

Интервал замены масла и фильтров — от 7 000 км до 10 000 км в зависимости от условий эксплуатации.
Объем заливаемого масла — 7,4 литра.
Масло, рекомендованное к заливке в двигатель от 5W30 до 15W50, также зависит от климатических условий. Неправильно подобранное масло по вязкости приводит к «маслоголоданию». Показателем того, что вы подобрали неправильное масло по вязкости или по качеству может быть сизый дым из выхлопной трубы, что приводит к гибели ДВС и дорогостоящему ремонту.
Фильтр воздушный меняется раз в 15 000 км или чаще в зависимости от пылевых условий.
Топливный фильтр подлежит замене раз в 20 000 км. Из-за того, что на клапанах стоят толкатели с регулируемыми пятаками, раз в 100 000 км.
Необходимо проводить регулировку зазоров клапанов. Необходимость проведения регулировки клапанов проявит себя характерным «цоканьем» в подкапотном пространстве.
Очень редко на этой модели возникает проблемы с течью масла из-под сальника или прокладок. Но, как практически у всех моторов марки Тойота возникает течь охлаждающей жидкости из-под прокладки водяного насоса.

Возможные проблемы, связанные с эксплуатацией двигателя Toyota 1FZ-FE:

Привод ГРМ цепной, что тоже увеличивает срок эксплуатации. При неправильной установке цепи в случае замены не происходит загиба клапанов о рабочую площадь поршней. В поршнях специально сделаны выемки под клапана. Ремонт данного агрегата очень прост, как и его конструкция, но осложняет его извлечение из автомобиля, так как он очень тяжелый по весу.
Возникают иногда проблемы в работе стартера из-за пригорания контактов или стирания щеток. Так же при падении напряжения при попытке запуска автомобиля ставят дополнительное реле на стартере.
При снятии впускного коллектора нужно аккуратно обращаться с подсоединёнными шлангами и проводами.

5M-GE

12-клапанный (по два клапана на цилиндр) с двумя распредвалами, двигатель 5M-GE

устанавливался на Супры и Крессиды 1980-х годов. Этот двигатель довольно сильно отличался от существующих тогда двигателей серии M, обладая электронной системой впрыска топлива от Bosch, клапанами, расположенными под широким углом, а также с ременным приводом двух распредвалов. Двигатель получил гидравлические толкатели клапанов, впервые для Toyota. Использование компенсаторов устраняет необходимость в настройке зазора клапана на любом двигателе с двумя распредвалами. Эта версия двигателей серии M дебютировала в США в 1982 году на автомобилях Toyota Celica Supra MK2. Новая система управления двигателем на более поздних автомобилях была названа TCCS (от англ.T oyotaC omputerC ontrolS ystem —компьютерная система управления Toyota ). При использовании этой системы и измененного выпускного коллектора, по состоянию на август 1983 года, максимальная мощность двигателя была увеличена на 5 л. с.

Мощность двигателя находилась в диапазоне от 145 до 175 л. с. (108 и 130 кВт соответственно), в зависимости от системы выпуска отработавших газов, контроля выбросов, коэффициента сжатия, формы впускного коллектора и настройки ECU. Крутящий момент от 190 до 230 Нм. Объём заводских двигателей, выпускаемых с 1982 по 1988 годы, составлял 2,8 литра (2759 куб.см). Диаметр цилиндра 83 мм, а ход поршня 85 мм. Степень сжатия от 8,1:1 до 9,2:1.

На вторичном рынке существовали коленчатые валы и поршневые, предлагаемые для двигателей 5M-GE, которые были рассчитаны для расточенных блоков до 2,9 л (мощность 230 л. с./171 кВт) и 3,1 л (мощность 250 л. с./186 кВт). С такими комплектами, как Kuwahara 3100, эти двигатели часто весьма успешно выступали на гонках среди моторных катеров в середине 1980-х годов.

Двигатель 5M-GE устанавливался на (календарные годы):
