Двигатель subaru ez30 (ez30d, ez30f, ez30r)

Обзор неисправностей EJ25

Проблемы ежа 25 схожи с неисправностями прежней, 2-литровой версии:

1. Стуки, которые издавал 4-й цилиндр. Из-за универсальной конструкции двигателя именно этот цилиндр получал более всего нагрузок, грелся и вызывал стуки поршня. Сначала это происходило на холодный, а затем и на горячий ДВС. Проблема решается только путём капитального ремонта;
2. Повышенный расход масла. Обычное дело для турбированный версий ежа 25. Причина кроется в залегании поршневых колец. Чтобы этого не произошло, надо своевременно менять масло — лучше каждые 7-8 тыс. км пути;
3. Течи смазки. Связаны с износом сальников, чаще всего, распредвальных. Возможно также ослабление прокладки клапанных крышек.

Кроме того, надо учитывать, что стенки цилиндров нового ежа 25 стали тоньше. Поэтому проблема перегрева стоит перед владельцами этого мотора крайне остро. Длительные нагрузки приведут к деформации ГБЦ, течам и другим неполадкам. На турбированных модификациях ёж 257 и 255 часто проворачивает шатунные вкладыши.

Двигатель крайне трудно оформить по нормам выброса СО2. Дефицит качественной фильтрации, а также высокая мощность порой приносят владельцам неприятные сюрпризы. Особенно это касается жителей крупных городов.

Головка блока цилиндров EJ25

Особенности конструкции

Все варианты мотора EZ30 представляют собой оппозитный 6-цилиндровый двигатель с подачей воздуха под атмосферным давлением. Мотор идет с оригинальным алюминиевым блоком цилиндров, который оснащен чугунными гильзами с толщиной стенок 2 мм. Блоки и гильзы на моторах разных модификаций идентичны. Ранний вариант мотора развивает мощность 220 л.с. (при 6000 об/мин) и момент 295 Н/м (при 4400 об/мин).

Основные параметры поршневой группы:

• диаметр цилиндра — 89,2 мм;
• ход поршня — 80 мм;
• рабочий объем — 2999 см³.

Блок укомплектован 2 алюминиевыми головками, имеющими разную конструкцию. В головках — по 2 распредвала; каждый цилиндр имеет по 4 клапана. Привод механизма газораспределения осуществляется 2 цепями различной длины, имеющими гидравлические башмаки для регулировки натяжения. Широкое использование алюминиевых сплавов позволило снизить вес мотора до 180 кг (в сборе с навесным оборудованием).

На обновленных моторах, пошедших в производство с 2003 года, стала использоваться модернизированная головка и механизм газораспределения. Для повышения мощности и момента введена система 3-ступенчатой регулировки высоты подъема клапанов. Изменение параметров происходит в зависимости от оборотов коленчатого вала. Регулировка выполняется при помощи дополнительных кулачков, имеющихся на распределительном вале впускных клапанов.

Доработкам подверглись поршни и шатуны, что отразилось на повышении степени сжатия с 10,1 до 10,7. Из-за высокой компрессии требуется использовать бензин с октановым числом не менее 98. Конструкция старого мотора допускала эксплуатацию на топливе типа А95 (с понижением мощности и риском возникновения детонации). Для учета количества поступающего в цилиндры воздуха применяется сенсор массового расхода (MAF). На моторах первых лет выпуска устанавливался сенсор абсолютного давления (MAP).

Поршни двигателей алюминиевые. На днище выполнены выемки, соответствующие по размерам тарелкам клапанов. При разрушении или растяжении цепи контакта между поршнем и клапанами не происходит. Коленчатый вал имеет 7 опор; вкладыши установлены между половинами картера, стянутыми анкерными болтами.

На ранних моторах используется впускной коллектор, изготовленный методом литья из алюминиевого сплава. Позднее стала применяться пластиковая деталь, оснащенная специальной камерой, подающей дополнительный заряд смеси в момент переключения передач. Каналы коллекторов оснащены механизмом регулировки геометрии, позволяющим повысить характеристики силового агрегата.

В выпускных коллекторах ранних моторов установлено 3 датчика кислорода (по 1 возле головок и дополнительный сенсор — на месте соединения выхлопных труб). На поздней модели стали применять 4 датчика, смонтированных симметрично на коллекторах.

Из-за доработок на модернизированных моторах сдвинута планка максимальных оборотов: до 7000 об/мин против 6500 об/мин на ранних моделях. Максимальная мощность 245 л.с. достигается при 6600 об/мин, а пик крутящего момента составляет 310 Н/м (при 4200 об/мин). Расход топлива, никогда не являвшийся сильной стороной моторов EZ30, остался неизменным. Например, Outback 2008 года расходует в городском режиме 15-17 л топлива.

Для привода навесного оборудования применяется единый поликлиновый ремень. Навесные агрегаты расположены на верхней части силового агрегата. Система зажигания оснащена индивидуальными катушками, установленными в свечных колодцах.

• Подготовка к установке
• Обзор двигателя
• Вопросы и ответы

ТТХ ДВС Subaru Ej25

Годы выпуска	1996-н.в.
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	оппозитный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	79
Диаметр цилиндра, мм	99.5
Степень сжатия	8.2 (EJ257) 8.4 (EJ255) 8.7 (EJ257) 9.5 (EJ25D 1996) 9.7 (EJ25D 1997-1999) 10.1 (EJ251/EJ252/EJ253) 10.7 (EJ254)
Объем двигателя, куб.см	2457
Мощность двигателя, л.с./об.мин	155/5600 165/5600 165/5600 173/5600 170/6000 210/5600 230/5600 250/6000 265/6000 280/5600 300/6000
Крутящий момент, Нм/об.мин	190/2800 220/4000 226/4400 225/4000 238/2800 320/3600 320/3600 339/3600 347/2800 392/4000 407/4000
Топливо	95-98
Экологические нормы	—
Вес двигателя, кг

120

Расход топлива, л/100 км (для WRX STI VA)

— город 14.0

— трасса 8.4

— смешан. 10.4

Расход масла, гр./1000 км до 1000

Масло в двигатель 0W-30 5W-30 5W-40 10W-30 10W-40

Сколько масла в двигателе, л 4.0 (EJ25D, EJ25 2007+)

Замена масла проводится, км 15000 (лучше 7500)

Ресурс мотора, тыс. км 250+

Тюнинг возможен

Агрегат устанавливался Subaru Impreza (WRX/STI) Subaru Forester Subaru Legacy/Outback Subaru Baja SAAB 9-2X

Subaru EJ25 — это самый крупный агрегат своей линейки. Его устанавливали на лучшие модели автомобилей с 1995 года. Высокая производительность и мощность с лихвой компенсировали аппетиты этого агрегата: расход топлива достигал 12 литров на 100 км.

При сборке мотора используют некоторые детали от ej20. У этих двигателей высокая степень унификации: алюминиевые блоки цилиндров , сухие чугунные гильзы имеют небольшие различия в диаметре. В блок устанавливается коленвал с рабочим ходом поршня в 79мм (72мм на ej20).

• Длина шатунов — 130мм
• Компрессионная высота поршня — 30,7 мм
• Рабочий объем составляет 2457 см 3

Ej25 выпускался в нескольких основных модификациях:

• EJ25D — первый в серии. Использовал двухвальные головки цилиндров (4 клапана на цилиндр). Имел ременной привод ГРМ, замена которого требовалась каждые 100,000 км. Мощность составляла 155-165 л.с. Машины с данным двигателем встретить достаточно сложно. Активное производство мотора прекратилось в 1997 году.
• EJ251 — модернизированная версия предыдущего двигателя. Оснащается современной ГБЦ, (по одному распредвалу на каждую). Имел увеличенную степень сжатия и другими поршнями со специальным покрытием. Активно выпускался до 1999 года.
• EJ252 — небольшая модификация 251 модели. Изготавливался преимущественно для рынка Америки. Имел повышенные характеристики экологичности.
• EJ253 — изготавливается с 1999 года. Отличается улучшенными заслонками Tumble Generator Valves на впускном коллекторе. В 2006 году данный агрегат вновь переработали, добавив систему i-AVLS, которая изменяет высоту подъема впускных клапанов. В 2009 году двс стали оборудовать легкими поршнями, видоизмененные впускные каналы и новые свечи зажигания.
• EJ254 — выпускался с 1999 года, не имел особенных конструктивных отличий от EJ25D, кроме системы AVCS на распредвалах.
• EJ255 — на данный момент один из самых распространенных двигателей серии, который устанавливается на 3 наиболее популярные модели автомобилей Subaru. Его активное производство наладили в 2004 году. Движок выдает 210 л.с. при 5600 об\мин. Для разных моделей авто мотор видоизменяли: добавляли усиленную турбину или снижали наддув и степень сжатия.
• EJ257 — лимитированная серия двигателей с полузакрытым блоком цилиндров и поршнями под 8,0 степень сжатия.

Многочисленные доработки и разновидности двигателей создали небольшую путаницу в умах автолюбителей. На самом деле кардинальных отличий между ними нет, практически все модели являются взаимозаменяемыми, имеют схожие габариты и одинаковый принцип работы. Оппозитный поршневой мотор с расположением цилиндров под углом 180 градусов друг к другу.

Ввиду этой особенности у ДВС наблюдается ряд характерных технических проблем:

1. Стук одного из цилиндров. Неравномерное охлаждение рабочей поверхности заставляет один из цилиндров при интенсивной нагрузке разогреваться больше остальных (обычно 4-й цилиндр).
2. Слабые сальники на распредвалах. Лужицы масла под автомобилем уже считаются нормой для этих двигателей.
3. Залегание поршневых колец и последующий «Жар масла». Следует менять масло в моторе каждые 8000 км во избежание проблем с работой.

1. Двигатели сложно оформлять по экологическим стандартам. Высокая мощность и отсутствие эффективной системы фильтрации делает владельцам неприятных сюрприз, особенно для жителей или гостей столицы и некоторых других регионов России.
2. Чрезмерная мощность требует много топлива высокого качества. В этом плане Субару — одни из наименее экономных машин своего класса.

Тюнинг

Для поднятия мощности атмосферного двигателя применяется установка модернизированного выхлопного коллектора, переходящего в прямоточный выпуск. Плюсом конструкции станет приятный звук выхлопа и прибавка 15-20 л.с. Возможно использование альтернативного программного обеспечения для блока управления, но большего эффекта можно добиться путем установки нагнетателей.

Версия глубокой переделки в турбо подразумевает снижение степени сжатия до 8,4-8,6. Для этого приходится устанавливать альтернативные поршни и шатуны. Рекомендуется установить доработанные клапаны вместе с приводами, а также применить усиленные шпильки крепления головок. Для наддува используются турбокомпрессоры Garrett, к которым требуется подвести масляные магистрали. Штатные гильзы используются при малом давлении наддува. Если планируется повышать мощность более чем до 400 л.с., то следует применить усиленные гильзы.

• Впуск, выпуск и прошивка
• Свап Subaru Impreza
• Тюнинг выхлопа (Raptor & STI Gen)
• Две турбины
• Свап своими руками

Тюнинг

Для поднятия мощности атмосферного двигателя применяется установка модернизированного выхлопного коллектора, переходящего в прямоточный выпуск. Плюсом конструкции станет приятный звук выхлопа и прибавка 15-20 л.с. Возможно использование альтернативного программного обеспечения для блока управления, но большего эффекта можно добиться путем установки нагнетателей.

Версия глубокой переделки в турбо подразумевает снижение степени сжатия до 8,4-8,6. Для этого приходится устанавливать альтернативные поршни и шатуны. Рекомендуется установить доработанные клапаны вместе с приводами, а также применить усиленные шпильки крепления головок. Для наддува используются турбокомпрессоры Garrett, к которым требуется подвести масляные магистрали. Штатные гильзы используются при малом давлении наддува. Если планируется повышать мощность более чем до 400 л.с., то следует применить усиленные гильзы.

• Впуск, выпуск и прошивка
• Свап Subaru Impreza
• Тюнинг выхлопа (Raptor & STI Gen)
• Две турбины
• Свап своими руками

Особенности конструкции

Все варианты мотора EZ30 представляют собой оппозитный 6-цилиндровый двигатель с подачей воздуха под атмосферным давлением. Мотор идет с оригинальным алюминиевым блоком цилиндров, который оснащен чугунными гильзами с толщиной стенок 2 мм. Блоки и гильзы на моторах разных модификаций идентичны. Ранний вариант мотора развивает мощность 220 л.с. (при 6000 об/мин) и момент 295 Н/м (при 4400 об/мин).

Основные параметры поршневой группы:

• диаметр цилиндра — 89,2 мм;
• ход поршня — 80 мм;
• рабочий объем — 2999 см³.

Блок укомплектован 2 алюминиевыми головками, имеющими разную конструкцию. В головках — по 2 распредвала; каждый цилиндр имеет по 4 клапана. Привод механизма газораспределения осуществляется 2 цепями различной длины, имеющими гидравлические башмаки для регулировки натяжения. Широкое использование алюминиевых сплавов позволило снизить вес мотора до 180 кг (в сборе с навесным оборудованием).

На обновленных моторах, пошедших в производство с 2003 года, стала использоваться модернизированная головка и механизм газораспределения. Для повышения мощности и момента введена система 3-ступенчатой регулировки высоты подъема клапанов. Изменение параметров происходит в зависимости от оборотов коленчатого вала. Регулировка выполняется при помощи дополнительных кулачков, имеющихся на распределительном вале впускных клапанов.

Доработкам подверглись поршни и шатуны, что отразилось на повышении степени сжатия с 10,1 до 10,7. Из-за высокой компрессии требуется использовать бензин с октановым числом не менее 98. Конструкция старого мотора допускала эксплуатацию на топливе типа А95 (с понижением мощности и риском возникновения детонации). Для учета количества поступающего в цилиндры воздуха применяется сенсор массового расхода (MAF). На моторах первых лет выпуска устанавливался сенсор абсолютного давления (MAP).

Поршни двигателей алюминиевые. На днище выполнены выемки, соответствующие по размерам тарелкам клапанов. При разрушении или растяжении цепи контакта между поршнем и клапанами не происходит. Коленчатый вал имеет 7 опор; вкладыши установлены между половинами картера, стянутыми анкерными болтами.

На ранних моторах используется впускной коллектор, изготовленный методом литья из алюминиевого сплава. Позднее стала применяться пластиковая деталь, оснащенная специальной камерой, подающей дополнительный заряд смеси в момент переключения передач. Каналы коллекторов оснащены механизмом регулировки геометрии, позволяющим повысить характеристики силового агрегата.

В выпускных коллекторах ранних моторов установлено 3 датчика кислорода (по 1 возле головок и дополнительный сенсор — на месте соединения выхлопных труб). На поздней модели стали применять 4 датчика, смонтированных симметрично на коллекторах.

Из-за доработок на модернизированных моторах сдвинута планка максимальных оборотов: до 7000 об/мин против 6500 об/мин на ранних моделях. Максимальная мощность 245 л.с. достигается при 6600 об/мин, а пик крутящего момента составляет 310 Н/м (при 4200 об/мин). Расход топлива, никогда не являвшийся сильной стороной моторов EZ30, остался неизменным. Например, Outback 2008 года расходует в городском режиме 15-17 л топлива.

Для привода навесного оборудования применяется единый поликлиновый ремень. Навесные агрегаты расположены на верхней части силового агрегата. Система зажигания оснащена индивидуальными катушками, установленными в свечных колодцах.

Основные причины перегрева

В определенных ситуациях каждый компонент системы охлаждения может спровоцировать перегрев двигателя. Сложность заключается еще и в том в том, что последствия, вызванные какой-то конкретной причиной, сами могут стать причиной, приводящей к другим неприятным последствиям.

Назовем основные причины.

1. Возникли проблемы с радиатором:

• засорилась решетка радиатора – пухом, пылью, мелким мусором
• появились внутренние минеральные отложения из воды и антифриза в системе охлаждения
• образовалась течь в результате появления трещин, пробоин
• неисправен вентилятор, не охлаждается радиатор
• нарушена работа термостата (в результате накопления отложений регулирование температуры антифриза и температуры силового агрегата происходит некорректно)

1. Наблюдается дефицит охлаждающей жидкости:

• утечка в следствие разгерметизации системы охлаждения (повреждения рубашки охлаждения, ослабление хомутов, образование трещин в патрубках, шлангах, нарушение уплотнении камеры сгорания – прокладки ГБЦ и других уплотнителях)
• несвоевременное пополнение антифриза

1. Жидкость плохо циркулирует в системе из-за неисправности водяного насоса

Модификации

Силовой агрегат встречается в нескольких вариантах:

1. Первый серийный мотор нес обозначение EZ30; выпускался до 2003 года.
2. Мотор с обозначением EZ30D представляет собой доработанную версию предшественника. Отличается установкой коллекторов с измененной геометрией, головками цилиндров, электронным дросселем и доработками в электрике. Внедрена новая система регулировки фаз и изменения положения клапанов (фирменные обозначения — AVCS и AVLS). В ряде источников агрегат обозначается как EZ30R. что неверно, т.к. официально компания Subaru не использовала такую маркировку. Мотор продержался на конвейере до 2009 года.
3. С 2002 года выпускался агрегат EZ30F, предназначенный для комплектации модели Legacy B4 для некоторых рынков сбыта.

Впускной коллектор и подсосы воздуха

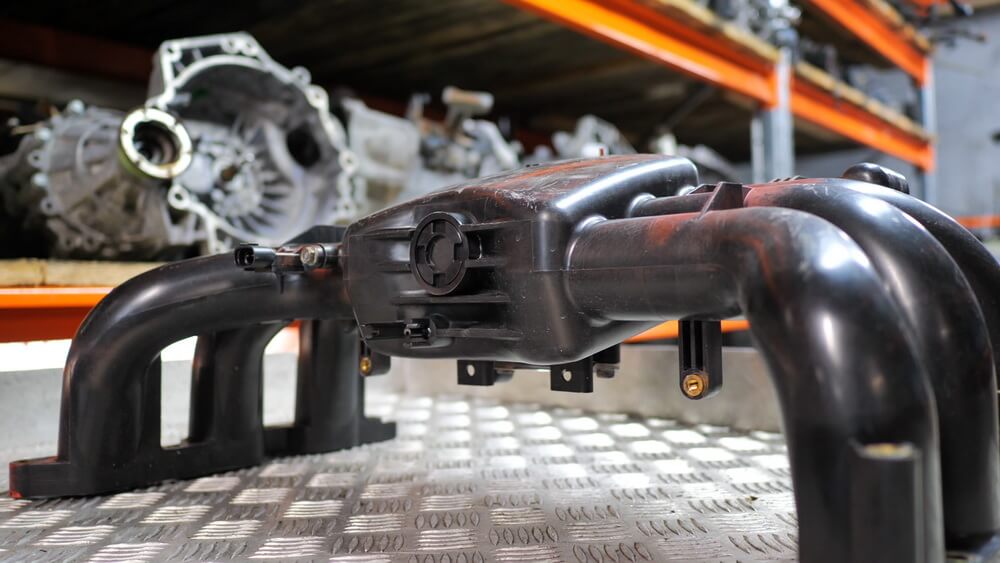

Впускной коллектор двигателя EZ30R пластиковый и пассивный, то есть не оснащен механизмом изменения геометрии, как первоначальная версия двигателя Subaru 3.0. Обычно, никаких проблем он не создает, тогда как легкосплавный коллектор может стать причиной подсосов воздуха.

Впускной коллектор двигателя EZ30D (ранняя версия) оснащен механизмом изменения его геометрии. В нём находится единственная заслонка, переключающая длины каналов. До 3800 об/мин воздух попадает в цилиндры по длинным каналам, а затем заслонка переключается, и воздух движется по коротким каналам.

Иногда отверстие под штоком заслонки увеличивается из-за выработки, а штатный сальник не может обеспечить герметичность. В итоге этом месте возникает подсос воздуха, на что двигатель Subaru EZ30D отвечает заметным увеличением расхода топлива. Для устранения подсоса в этом месте можно подобрать уплотнительные резиновые колечки подходящего диаметра и толщины.

Также воздух может просачиваться по прокладке клапана EGR, по прокладке дроссельной заслонки и регулятора холостого хода.

Разбираем и рассматриваем двигатель Subaru 3.0 (EZ30D)

Существует 3 поколения 6-цилиндровых оппозитных двигателей Subaru. Если первые два мотора объемом 2,7 и 3,3 литра устанавливались только на редкие топовые купе этой японской марки, то появившиеся в ноябре 2000 года моторы серии EZ предназначались для моделей Legacy, Outback и Tribeca.

6-цилиндровые оппозитные двигатели 3-го поколения существуют в двух вариантах рабочего объема – 3,0 и, с 2008 года, 3,6 литра. Оппозитные «шестёрки» выпускались до 2019 года и были заменены на новый 4-цилиндровый оппозитный турбомотор.

Двигатели Subaru EZ имеют легкосплавный блок цилиндров с открытой рубашкой охлаждения, на каждый цилиндр приходится по 4 клапана, в каждой ГБЦ по 2 распредвала, а гидрокомпенсаторов в приводе клапанов нет. В приводе ГРМ применены 2 роликовые однорядные цепи.

3-литровый оппозитный двигатель Subaru EZ30 существует в двух модификациях. Первая его версия не имеет механизма изменения фаз газораспределения и механизма изменения высоты подъема впускных клапанов. Эти системы появились на обновленном двигателе в 2004 модельном году. С этими системами в обеих ГБЦ мощность 6-цилиндрового оппозитного мотора выросла с 209 до 245 л.с. Проще всего отличить эти двигатели по впускным коллекторам. На первоначальной версии впускной коллектор легкосплавный, а на модернизированной – пластиковый. Есть и другие отличия первого и второго варианта: дроссельные заслонки имеют тросовый или электронный сервопривод соответственно, датчик абсолютного давления и расходомер на рестайловом моторе, выпускные системы имеют серьезные отличия по конфигурации и количеству лямбда зондов (было 3, стало 4), ГБЦ отличаются выпускными портами.

На нашем YouTube-канале вы можете посмотреть разборку 6-цилиндрового оппозита EZ30R – это модернизированная версия, снятая с Subaru Tribeca 2006 года выпуска.

Обслуживание

Рекомендованный заводом интервал замены масла составляет 15 тыс.км или 1 год. Для увеличения ресурса силового агрегата рекомендуется уменьшить его до 7,5 тыс.км. Используется синтетическое масло с вязкостью 0W-30, 5W-30/5W-40 или 10W-30/10W-40. Применение других сортов жидкости не рекомендуется. Емкость картера двигателя составляет 7,2 л; для замены хватает 5,7-6,0 л, поскольку сливается не вся жидкость.

Свечи меняются через 105 тыс.км, но при тяжелых условиях эксплуатации новые детали устанавливаются на меньшем пробеге. Воздушный фильтр подлежит замене через каждые 30 тыс.км. Для моторов применяется охлаждающая жидкость Subaru Super Coolant, имеющая ресурс всего 2 года или 30 тыс.км.

Ресурс мотора зависит от регулярности проведения обслуживания и октанового числа используемого бензина. Завод-изготовитель не публикует официальную информацию по долговечности своей продукции. Ряд силовых агрегатов имеют пробег по 300-350 тыс.км при сохранении заводской поршневой группы и вкладышей коленчатого вала.

• Газораспределительный механизм
• Замена цепи ГРМ и водного насоса
• Замена свечей на 3-литровом моторе
• Замена свечей зажигания на Lancaster (6 цилиндров)

Модификации

Силовой агрегат встречается в нескольких вариантах:

1. Первый серийный мотор нес обозначение EZ30; выпускался до 2003 года.
2. Мотор с обозначением EZ30D представляет собой доработанную версию предшественника. Отличается установкой коллекторов с измененной геометрией, головками цилиндров, электронным дросселем и доработками в электрике. Внедрена новая система регулировки фаз и изменения положения клапанов (фирменные обозначения — AVCS и AVLS). В ряде источников агрегат обозначается как EZ30R. что неверно, т.к. официально компания Subaru не использовала такую маркировку. Мотор продержался на конвейере до 2009 года.
3. С 2002 года выпускался агрегат EZ30F, предназначенный для комплектации модели Legacy B4 для некоторых рынков сбыта.

Регулятор давления топлива

На его выход из строя регулятора давления топлива указывает продолжительный запуск мотора, если сразу поворачивать ключ «на старт», и хороший запуск мотора, если несколько секунд подержать зажигание включенным (в это время бензонасос увеличивает давление топлива в рампах).

Также на неисправность регулятора указывает снижение давления топлива в рампе после остановки мотора. При сильно изношенном регуляторе двигатель заметно хуже тянет и дергается в момент переключения передач.

Топливные форсунки служат хорошо и ничем особенным не выделяются. Снаружи они уплотнены резиновыми колечками, внутри имеются конусные фильтры. Форсунки хорошо поддаются чистке, после чего мотор становится резвее.
