Технические характеристики двигателя 3zz fe

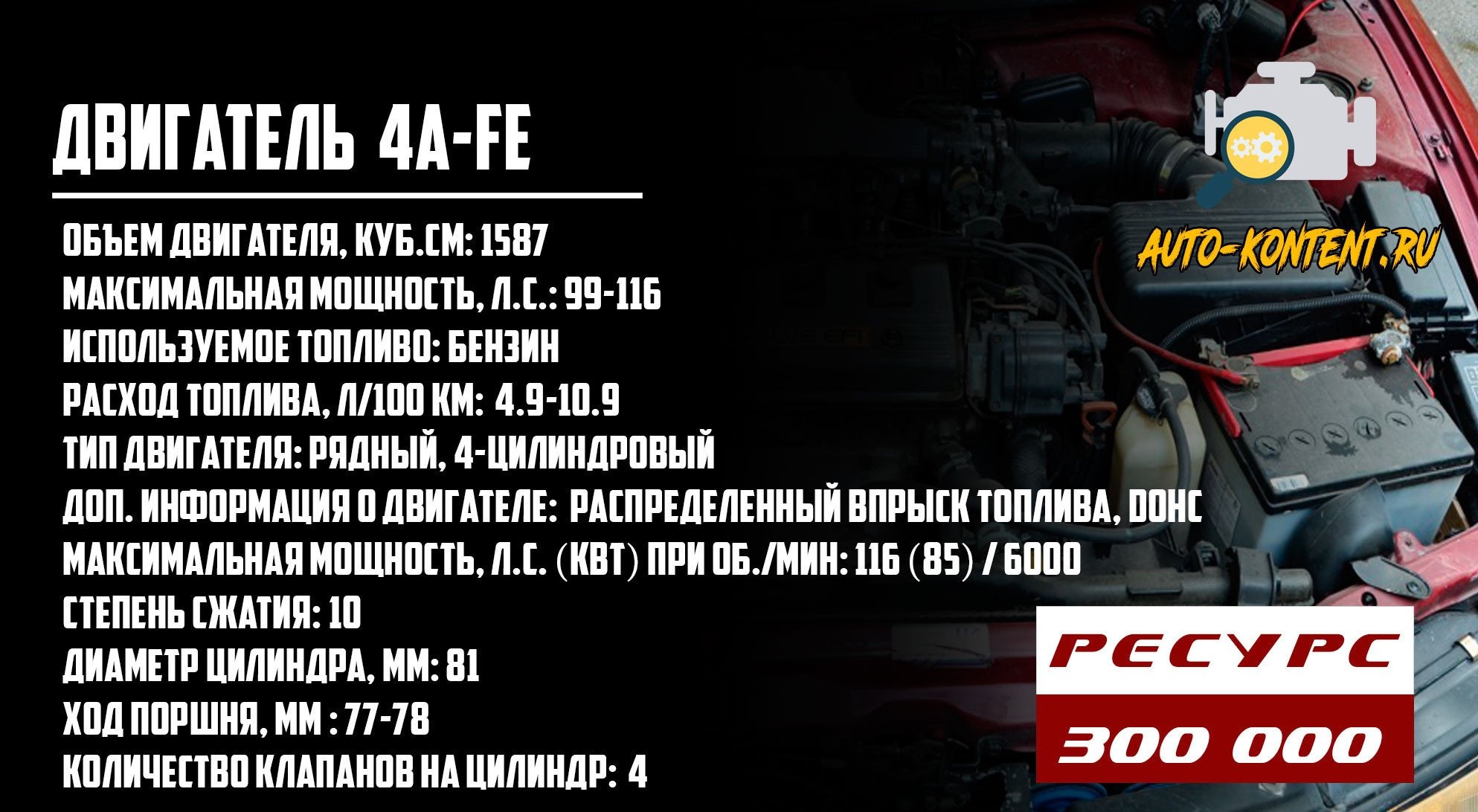

4A-FE

Одним из наиболее ярких представителей серии малообъемных моторов считается 4A-FE. Это 1.6-литровая силовая установка, которая поставлялась в Россию вместе с Тойота Королла восьмого поколения. Как и 4E-FE этот агрегат получил три поколения, но в отличии от 1.4-литрового аналога последующие поколения получили ряд серьезных изменений. Изначально 4A-FE поставили на Королла в кузове Е90, где он представлял собой скромный классический инжектор с рядным расположением четырех цилиндров. Его блок выполнен из чугуна, а 16-клапанная ГБЦ из алюминия. Два распределительных вала приводились в действие за счет ремня ГРМ. Гидравлические компенсаторы отсутствуют. Регулировать клапаны лучше всего до прохождения 100 тыс. км.

Двигатель 4A-FE первой генерации очень легко идентифицировать по надписи Toyota 16 VALVE EFI на клапанной крышке. Мотор второго поколения, так называемый 4A-FE Gen 2, избавился от красноречивой надписи, а основным его определяющим признаком стала клапанная крышка, полностью окрашенная в серый цвет. Топливные форсунки переместили из ГБЦ во впускной коллектор. От первого поколения двигатель отличается более надежной системой зажигания, другими распределительными валами. Вскоре появилась третья генерация 4A-FE, но авто с таким движком были предназначены для рынка Азии.

На что автовладельцам чаще всего приходится жаловаться?

1. Плавают обороты. Один из главных недостатков 4A-FE заключается в плавающих оборотах. Нужно чистить дроссельный узел, проверять форсунки, свечи и клапан ВКГ.
2. Высокий уровень расхода топлива. Многие водители жалуются на довольно большой «аппетит» двигателя. Причину прожорливости нужно искать в лямбда-зонд, датчике абсолютного давления. Не будет лишним выполнить их замену, если свечи зажигания чистые, а из трубы не валит дым черного цвета.
3. Мотор периодически глохнет. В первую очередь проверяем топливный насос, трамблер и все фильтры.
4. Расход моторного масла. Особенно на больших пробегах этот двигатель начинает «кушать» масло. Производитель в лице Тойота допускает расход до 1 литра на 1000 километров. Это считается нормой. Все что выше – уже не норма. Если факт долива масла сильно беспокоит, нужно менять поршневые кольца и маслосъемные колпачки.

Довольно неплохой вариант для покупки, но на вторичном рынке достаточно проблематично найти «живую» Toyota Corolla с данной силовой установкой. Тем не менее, ресурс двигателя Тойота Королла, по меньшей мере, составляет 300 тыс. км пробега.

Стоит ли покупать Corolla с двигателем ZZ?

Если сегодня вы приняли решение брать автомобиль с таким силовым агрегатом под капотом, то это будет б/у авто. Возраст машины минимум 11 лет, так как агрегаты перестали выпускать в 2007 году. Это значит, что в среднем пробег таких машин будет от 150 000 км. Конечно, это не самое лучшее решение, так как вы не знаете истории авто и не можете предположить, какой реальный пробег она прошла. Скорее всего, после покупки нужно будет вкладывать немало денег в ремонт двигателя. Недостатки в данном случае следующие:

• на российском рынке очень много авто со скрученным пробегом, перекупщики и площадки хорошо знают проблемы движков ZZ, поэтому для продажи делают все возможное;
• моторы не всегда хорошо обслуживают, масла и фильтры дешевые, бензин с первой встречной заправки, а для этого двигателя подобный вариант эксплуатации губителен изначально;
• контрактные моторы есть, но их стоимость в более или менее нормальном состоянии стартует от 70-80 тысяч рублей, это большие деньги, так что надеяться на замену движка не следует;
• запчасти невероятно дорогие, да и глубинный ремонт не имеет особого смысла, капиталке данный мотор не подлежит, максимум можно отремонтировать головку блоков после небольших поломок;
• в комплекте с движком вы также получите проблемное навесное оборудование, генератор служит нормально, а вот стартер не на всех авто надежный, может потребоваться его ремонт или замена.

Как видите, проблем в подержанных ZZ хватает. Среди недостатков также можно найти непредсказуемость ресурса подержанных силовых установок. Даже при покупке хорошего контрактного мотора из Японии вы рискуете. Поэтому выходят многие владельцы автомобилей методом свапа данного агрегата на другую модель. К примеру, устанавливают более современный ZR или классические 4A. Но такие манипуляции также требуют больших вложений средств.

Предлагаем посмотреть видео с пояснением некоторых свойств двигателей ZZ:

Недостатки мотора 4ZZ-FE – список неприятностей

По поводу проблем данной линейки силовых установок можно говорить очень долго. Многие владельцы сталкиваются с большим расходом. Это возможно из-за различных экологических приборов, которых здесь появилось очень много. Шумы под капотом и звон цепи – нормальное явление. Менять натяжители можно, но помогает это не всегда. Такая конструкция агрегата.

Доставляют неприятности такие особенности установки:

1. Замена цепи требуется уже к 100 000 км пробега. Теряется весь смысл установки этой цепи, лучше бы спроектировали двигатель под обычный ремень ГРМ.
2. Очень часто требуется замена термостата, а его выход из строя чреват перегревом или сбоем рабочей температуры силовой установки.
3. Снять ГБЦ проблематично, равно как и провести ремонт в случае выхода из строя основных деталей этого блока.
4. Для адекватной работы на Тойота Королла потребуется установка подогревателя, в зимнее время агрегат сложно прогревается до рабочих температур.
5. Вопрос обслуживания довольно дорогой. Нужно лить хорошие жидкости, ставить оригинальные комплектующие, цены на которые не самые низкие.
6. Ресурс даже при аккуратной эксплуатации – 200 000 км. Это очень мало даже для такого малого агрегата.

Обслуживание

Оригинальная смазка Toyota «ENGINE OIL 5W-40», её артикулы: 0888080375 (5л) и 0888080376 (1л) Масло необходимо менять каждые 10 тысяч километров. Тойота предписывает применять для двигателя 4ZZ смазочную жидкость соответствующую API SL/CF, или ACEA A3, B3, B4. Стандартная вязкость SAE 0W-30 и 5W-40, однако, этот параметр можно менять, в зависимости от условий эксплуатации. Оригинальная смазка Toyota «ENGINE OIL 5W-40», её артикулы: 0888080376 (1л) и 0888080375 (5л).

Масляный фильтр Toyota арт. 90915-10003 (ссылка на источник изображения)

Вместе с маслом меняется масляный фильтр (Toyota 90915-10003) и шайба на пробке сливного отверстия (9043012031).

Шайба на пробке сливного отверстия арт. 9043012031

При пробеге 40000 предстоит замена воздушного фильтра (1780121050) и свечей зажигания (9091901164).

Воздушный фильтр арт. 1780121050 (слева) и свеча зажигания арт. 9091901164 (справа).

Заливать новую охлаждающую жидкость первый раз необходимо после 180000 км, после этот интервал сокращается до 80 тысяч. Оригинальный розовый антифриз имеет артикул 888980072.

Антифриз Toyota Super Long Life. Концентрат 1л, артикул 08889-80140 (справа) или уже разведённый 5л, арт. 08889-80072 (слева).

Регламент технического обслуживания утверждает, что цепь ГРМ в двигателе 1,4 4ZZ-FE служит весь срок эксплуатации автомобиля и замены не требует, но при первых признаках растяжения её лучше сменить на новую, ее артикул 1350622030.

Цепь ГРМ артикул 13506-22030

4A-FE

Одним из самых известных и популярных двигателей семейства 4A является двигатель 4A-FE. Изначально это был карбюраторный одновальный двигатель — маломощный, примитивной конструкции. Однако позже на него стали устанавливать 16-клапанную головку блока цилиндров, была даже модификация с 20-клапанной головкой. Некоторые версии двигателя были оснащены механическим нагнетателем. Он выпускался до 2002 года. Этот двигатель устанавливался на многие популярные автомобили Toyota, включая Celica, Corolla, Avensis. Диаметр цилиндра составляет 81 мм, ход поршня — 77 мм.

Мощность варьируется от 100 до 115 л.с., в зависимости от настроек блока управления. Крутящий момент составляет от 135 до 150 Нм. Блок цилиндров выполнен из чугуна, а головка из алюминия — классический представитель старой японской школы двигателестроения. Распределительные валы приводятся в движение ремнем ГРМ. Его срок службы составляет менее 100 000 км. При этом отсутствуют гидрокомпенсаторы — не забывайте о ручной регулировке клапанов.

Можно выделить только три поколения двигателя 4A-FE, они обозначались как 4A-FE Gen 1 и так далее

И снова важно подчеркнуть простоту конструкции двигателя, отсюда его надежность, отсюда его долговечность. Двигатель обладает хорошими мощностными характеристиками и обеспечивает автомобилю достойную динамику

Двигатель можно отремонтировать практически в любом сервисном центре, доступность запасных частей и ремонтных комплектов (повсеместно) значительно упрощает эту задачу.

Для двигателя Toyota Avensis производитель предусмотрел сертифицированный ресурс в 250 000 км, но на практике он служит дольше. Двигатель можно использовать в течение 300 000 км. В среднем, дальнейший ремонт практически неизбежен, так как при обороте 200-250 тысяч, замасливание начинает прогрессировать. В конечном итоге расход смазочного материала достигает 1 литра на 1 000 км.

Переломы, с которыми мы имеем дело чаще всего:

1. Дребезжание при работающем двигателе. Найти хронические «болезни» у этого двигателя не так просто, их практически нет, разве что стук двигателя появляется на 200 000 км пробега. Чаще всего стучат поршневые пальцы, но перед ремонтом коленчатого вала проверьте гидрокомпенсаторы — они тоже могут стучать, если их вовремя не отрегулировать.
2. Проблемы с электричеством. Если он начинает прогорать, проверьте лямбда-зонд, а если двигатель перестал заводиться — в первую очередь посмотрите датчик температуры. Еще одним раздражителем является ненадежный датчик абсолютного давления и быстро прогорающая дроссельная заслонка.
3. Расход масла. Как уже упоминалось выше, в некоторых случаях расход масла в этом двигателе достигает или даже превышает 1 литр на 1000 км. Необходимо проверить уплотнения и кольца стержня клапана, они часто затираются до истечения гарантийного срока двигателя внутреннего сгорания.

Было бы неправильно назвать этот двигатель ненадежным, но он также не является эталоном японского качества.

Лучшие двигатели третьей волны

Третья волна берёт своё начало с конца 1990-х годов. Прошлые модели уступают место инновационным разработкам серии ZZ, AZ, NZ. Блоки цилиндров начали изготавливать из лёгких сплавов. Считается что это «одноразовая» конструкция. Газораспределение было уже с изменяющимися фазами, а привод ГРМ цепной, а не ременный. Также появляется система ETCS – усовершенствованная система дроссельной заслонки.

Это 4-цилндровые бензиновые силовые агрегаты. Лучшими считаются следующие позиции:

• 1ZZ-FE;
• 2ZZ-GE;
• 4ZZ-FE;
• 1AZ-FE;
• 2AZ-FSE;
• 1NZ-FXE;
• 2NZ-FE.

У всех двигателей алюминиевый блок цилиндров, цепной привод и чугунные гильзы для движения поршней.

Возможности тюнинга японского двигателя 1ZZ-FE

Считается, что двигатели данного семейства не подлежат ремонту, поэтому их усовершенствования не являются целесообразными. Однако, среди автовладельцев встречается немало желающих увеличить мощность своего силового агрегата, довести ее значение до 200 лошадиных сил и выше, вместо штатных 120.

С этой целью проводятся следующие преобразования:

1. Устанавливается высококачественный компрессор Toyota SC14 японского производства в комплекте с охлаждающим интеркулером.
2. Штатные топливный насос и форсунки демонтируются и заменяются на новые узлы, обладающие наибольшей производительностью.

Благодаря тонким настройкам рабочих систем двигателя Toyota 1ZZ, мощность возрастает до 300 лошадиных сил и выше. Описанный метод обладает существенным недостатком: для выполнения данных мероприятий потребуются немалые материальные вложения, превышающие стоимость нового двигателя внутреннего сгорания.

Перечень необходимых составляющих:

• набор деталей, входящих в состав кит-комплекта под названием Garrett GT284;
• распыляющие форсунки с параметрами 550/630 сс;
• топливный насос ТНВД;
• набор поршней и кованых шатунов, рассчитанных на иную степень сжатия;
• родной блок управления меняется на новый ЭБУ марки Apexi Power FC.

Чаще всего таким дорогостоящим переделкам подвергается японский Toyota 1ZZ-FE с объемом двигателя 1,8 л.

Линейка силовых агрегатов

Японские движки громко о себе заявили еще в 90-х годах прошлого столетия. Инженерам компании Toyota удалось на то время создать действительно выдающуюся конструкцию, которая отличалась своими небольшими габаритами и большой мощностью. Кроме всего прочего, силовые агрегаты Тойота Королла известны малым расходом топлива и тяговитостью. Базовым считается 1.4-литровый мотор 4ZZ-FE с цепной передачей. Он имеет много общего с 1.6-литровым двигателем 3ZZ-FE. Производителем было принято решение установить меньшего размера коленвал и изменить ход поршня, таким образом, получился в конструктивном плане схожий, но менее мощный двигатель с объёмом 1.4 литра.

Наиболее популярным и востребованным считается силовой агрегат 1.6 1ZR FE. Конструктивно он состоит из четырех цилиндров и шестнадцати клапанов. Эта установка предопределяет наличие цепной передачи, что положительно сказывается на ресурсе двигателя. В основном его устанавливали под капот Toyota Corolla E150, E160. Технологически получился совершенный силовой агрегат, который сконструировали с учетом предыдущего опыта, но уже по более современным технологиям. Газораспределительная система двигателя оснащена системой VVTI, что способствует наиболее качественному питанию мотора.

Характеристики двигателя

Модели этих двигателей производились с начала восьмидесятых годов двадцатого века и изготавливаются до сих пор.

Большая часть Королла оснащалась 1,4 литровым двигателем модели 1ZR FE. Эти двигатели идут вместе с автоматической коробкой передач, хотя некоторые модификации, которые можно видеть в России, имеют роботизированную коробку. Обычно с роботами поставлялись автомобили до 2009 года. Потом поставки прекратили и перешли на АКПП.

Технические данные

Рассмотрим, некоторые из моторов, так как на все не хватит времени. Начнем со старого 2 Е. Этот двигатель имел объем в 1,3 литра. Появился он в 1984 году. Среди автолюбителей он прославился как рабочая лошадка.

Его можно найти в кузове Toyota Corolla Е 60. Привод газораспределительного механизма приводит в действие ремень. Коробка передач – механическая. Головка блока цилиндров устанавливалась 12-клапанная. Цилиндры размером 73 мм, а поршень ходит на 77,4 мм.

Другой тип мотора 4 E FE. Объем движка также составляет 1,3 литра. Но изобретен он был в 1989 году. Это четырехцилиндровый силовой агрегат с головкой блока цилиндров из алюминия. Хотя сам блок выполнен из чугуна. Среди автолюбителей тоже прославился как надежная рабочая лошадка. Некоторые движки стоят в Короллах до сих пор, и люди ездят на них. Модель с маркой FTE этой серии силовых агрегатов оснащалась турбонаддувом.

Похожая статья Купить контрактный двигатель на Тойоту Функарго

4ZZ FE – это двигатель Королла с объемом 1,6 литра. По конструкции он схож с моделью 3 ZZ FE. Блок цилиндров и головка сделаны полностью из алюминия. Только в качестве привода газораспределительного механизма выступает цепь, а не ремень, как на моторах ранее. Ходит силовой агрегат больше заявленного производителем срока службы. На впуске есть фазорегулятор VVTi. Если вовремя не заменить цепь, то удар от нее гнет клапана.

Расход топлива

Расход топлива у движков Королла, как у всех малолитражек, обычный и ничем не отличается. По трассе силовые агрегаты едят от 4 литров до 7, в зависимости от модели двигателя Королла. В городе у них увеличивается потребление горючего на литр или на два. Но автовладельцы жалуются на серьезное увеличение только тогда, когда происходят какие-то поломки с двигателем.

Расход моторного масла тоже небольшой. Наблюдается повышение моторного смазывающего средства только в случае прогара прокладок, течи сальников. Поэтому данные двигатели от Королла считают практически неубиваемыми.

Модификации мотора

Вот только некоторые из силовых агрегатов, которые ставились на Тойота Королла:

• 2Е;
• 4E FE;
• 4ZZ FE;
• 4A FE;
• 2C E;
• 3ZZ FE.

Эти моторы устанавливались как на двухдверные седаны, так и на четырехдверные. Некоторые из них сразу шли с МКПП, другие в особенности двигатели последнего времени шли вместе с АКПП или вариатором.

Самый минимальный объем был у двигателя 4А С. Эта машина считалась экономичной, а объем силового агрегата составлял 1,2 литра. Ими оснащалось четвертое поколение Тойота Королла.

Похожая статья Технические характеристики 409 двигатель УАЗ Патриот

Последние машины Королла в кузове Е 170 имели двигатели 1NZ FE. Это последние разработки нашего времени. Однако по словам опытных механиков, они не отличаются такой долговечностью, как моторы из двадцатого века.

Ресурс

Если раньше ресурс двигателя автомашины Тойота Королла производителем прописывался в 300 тысяч километров пробега и соответствовал ему или превосходил в несколько сотен тысяч километров. То сейчас производитель пишет 250 тысяч км пробега, а мотор может пройти максимум 200 тысяч до первого капитального ремонта. Некоторые силовые агрегаты Королла не подлежат капитальному ремонту из-за особенностей конструкции.

Недостатки и слабые места 4ZZ

Главная проблема всех моторов семейства ZZ − повышенный угар масла. Причём масложор был частым явлением даже у новых машин, находящихся на гарантии. Причина этого — залегание колец, происходящее из-за фатальных ошибок конструкторов при проектировании двигателя.

Залегшие маслосъемные кольца двигателя

И не верьте тем, кто говорит, что эту болезнь решили после 2001-го года. Немного улучшилась ситуация только после модернизации в 2005 году. Тогда тойотовцы заменили всю поршневую группу, включая кольца, и увеличили объём масла в картере на пол-литра.

На закате производства бензиновый 1.4 4ZZ-FE проявил ещё один минус — продольный люфт коленчатого вала. Проблема решалась его заменой вместе с ним ставили новые упорные полушайбы и вкладыши подшипников.

Упорная полушайба (стрелка №1) и вкладыш подшипника (стрелка №2)

Другие слабые места присущи для всех тойотовских двигателей. Треск, издаваемый при непрогретом моторе приводом VVT-i, проявляется чаще при больших пробегах. Ещё одна проблема заключается в уже, упоминаемой выше цепи ГРМ, хоть завод говорит, что её хватает на весь срок службы авто, на самом деле ресурс детали весьма ограничен, с ней часто выходит из строя гидронатяжитель.

Гидронатяжитель цепи ГРМ двигателя 4ZZ-FE

Двигатели миллионники Тойота – легендарные моторы из Японии

Среди наиболее привлекательных автомобилей во всем мире постоянно фигурирует компания Тойота. Это бренд, который действительно достоин уважения и может предложить вам уникальные варианты техники. На каждом этапе развития у производителя были свои соображения по поводу качественного двигателя и нормального технического обеспечения машины. Были периоды в истории автомобилестроения, когда многие производители в мире стремились именно к наработкам японской компании. Сегодня мы поговорим о моделях двигателей Тойота, которые получили славу миллионников. Заметим, что среди современных агрегатов таких представителей очень мало. Компания стала производить так называемые одноразовые двигатели, которые не подлежат капитальному ремонту. Это общепринятый факт для автомобильного мира, так как все производители идут по этой тропе.

Рассматривать самые лучшие двигатели Toyota очень сложно, так как компания предлагает действительно много интересных вариантов силовых установок. За десятилетия успешной работы японцы разработали и успешно запустили в производство более сотни моделей агрегатов для своей техники. И большинство наработок были успешными. Основным набором двигателей с огромными преимуществами компания стала наполняться в 1988 году и позже до самого начала нового столетия. Это и есть та эпоха, которая принесла славу производителю и сделала его всемирно известным. Набор силовых агрегатов столь велик, что выбрать несколько самых лучших среди этой армии техники будет непросто. Тем не менее, сегодня мы постараемся рассмотреть только самые известные и успешные установки, которые корпорация выпустила в своей жизни.

Головка БЦ

ГБЦ силового агрегата 1ZZ FE изготовлена из легко сплавного алюминия. Камера сгорания выполненная в конической форме. Эта конструкция КС, способствует завихрению сжатой, горючей смеси. В результате чего, сгорание последней происходит с большим КПД и меньшей возможностью появления детонации. В конечном итоге улучшаются все технические показатели, силового агрегата.

Сёдла клапанов ГБЦ, созданы с использованием лазерного напыления. От впрессованных, они отличаются меньшей толщиной. Это способствует лучшему отвода тепла от клапанов, к телу головки БЦ. В обычной конструкции клапанов тепло отводится через стержень, а здесь дополнительно через тарелку. Малая толщина напыления и тонкий стержень клапана, дали возможность увеличить размер сёдел. Что способствовало увеличению потока всасываемого воздуха и отработавших выхлопных газов.

Вес клапанов уменьшился, следовательно, уменьшилась нагрузка на пружинный механизм. Поэтому кулачки-толкатели уменьшили, чтобы снизить потери на сопротивление. В данной конструкции ГБЦ не предусмотрена регулировка, подбором шайб. Вместо этого были придуманы толкатели разной толщины. Это сделало процесс регулировки клапанов очень дорого стоящем. Вследствие чего, некоторые водители отказываются вовремя проводить регулировку клапанов, что приводит к негативным последствиям.

К отрицательным моментам новых, прогрессивных решений, можно отнести невозможность ремонта ГБЦ, из-за неремонтируемой конструкции сёдел.

Объем

При наступлении срока замены масла, станет вопрос сколько литров масла заливать?! Ответ на этот вопрос зависит от двигателя установленного под капотом Вашей Тойоты Короллы.

Ниже представлен список всего модельного ряда Toyota Corolla 120 с перечнем моторов, и необходимые заправочные объемы масла при замене.

Номер кузова	Двигатель	Модель/Объем	Емкость масла, литров
Бензиновые двигатели (классификация моторного масла API SJ..SL / ILSAC GF-3)
NZE120, NZE124 (4WD)	2NZ-FE	1.3i/1.3	3.7
ZZE12	4ZZ-FE	1.4i/1.4	4.2
NZE121, ZZE124 (4WD)	1NZ-FE	1.5i/1.5	3.7
ZZE12	3ZZ-FE	1.6i/1.6	4.2
ZZE122	1ZZ-FE	1.8i/1.8	3.7
ZZE12	2ZZ-GE	1.8i VVTL-i/1.8	4.4
Дизельные двигатели (классификация масла API CD, CF..CF-4 / ACEA B1, ILSAC GF-3)
NDE12	1ND-TV	1.4 D4-D/1.4	4.3
CDE120	1CD-FTV	2.0d/2.0	5.9
CE121	3C-E	2.2d/2.2	5.1

Так же стоит учитывать, что

0.5 литра масла дополнительно предназначено для масляного фильтра Тойота Королла.

Рекомендации актуальны для Corolla E120, но выше указанные двигатели, которые в зависимости от года выпуска устанавливались также на другие модификации, поэтому, все рекомендации актуальны не только для Corolla, но и для других моделей с аналогичным двигателем. Список моделей приведен ниже (приведены модели не только для рынка России, но и для Европы, США, Японии):

Модель	Двигатель & Объем	Год выпуска
Allex E120	1NZ 1.5/1ZZ 1.8/2ZZ 1.8	2001-2006
Allion T240	1NZ 1.5/1ZZ 1.8	2001-2007
Allion T260	1NZ 1.5	с 2007
Auris E150	4ZZ 1.4/1NZ 1.5/1ND 1.4	2006-2012
Auris E180	1NZ 1.5/1ND 1.4	2012-2018
Avensis T220	3ZZ 1.6/1ZZ 1.8/1CD 2.0	1997-2003
Avensis T250	1ZZ 1.8	2003-2009
Avensis Verso	1CD 2.0	2001-2009
Belta XP90	2NZ 1.3	2005-2012
bB NCP30	2NZ 1.3/1NZ 1.5	2000-2005
Caldina T190	3C-E 2.2	1992-2002
Caldina T240	1ZZ 1.8	2002-2007
Celica T230	1ZZ 1.8/2ZZ 1.8	1999-2006
Corolla E100	3C-E 2.2	1991-2000
Corolla E110	4ZZ 1.4/3ZZ 1.6/1ZZ 1.8/1CD 2.0	1997-2001
Corolla E150	4ZZ 1.4/1ND 1.4	2006-2013
Corolla E180	1ND 1.4	2016-2019
Corolla Axio E140, E160	1NZ 1.5	с 2006
Corolla Fielder E120	1NZ 1.5/3C-E 2.2	2000-2006
Corolla Fielder E140, E160	1NZ 1.5/2ZZ 1.8	с 2000
Corolla Rumion E150	1NZ 1.5	2007-2015
Corolla Runx E120	1NZ 1.5/1ZZ 1.8/2ZZ 1.8	2001-2006
Corolla Spacio E120	1NZ 1.5/1ZZ 1.8	2001-2007
Corolla Verso E121, R10	1ZZ 1.8	2004-2009
Echo XP10	1NZ 1.5	1999-2002
Funcargo XP20	2NZ 1.3/1NZ 1.5	1999-2005
Isis XM10	1ZZ 1.8	2004-2009
ist XP60, XP110	2NZ 1.3/1NZ 1.5	2002-2016
Lite Ace (Town Ace) R40 / R50	3C-E 2.2	1996-2007
Matrix E130	1ZZ 1.8	2002-2007
MR-S W30	1ZZ 1.8	1999-2007
Opa XT10	1ZZ 1.8	2000-2005
Platz XP10	2NZ 1.3/1NZ 1.5	1999-2005
Porte NP10	2NZ 1.3	2004-2012
Porte NP140	1NZ 1.5	с 2004
Premio T240, T260	1NZ 1.5/1ZZ 1.8	с 2001
Probox XP50, XP160	2NZ 1.3/1NZ 1.5/1ND-TV 1.4	с 2002
Ractis P100/P120	1NZ 1.5	2005-2016
Raum Z20	1NZ 1.5	2003-2011
RAV4 XA20	1ZZ 1.8/1CD 2.0	2000-2005
Sienta NCP80, XP170	1NZ 1.5	с 2003
Spade NP140	1NZ 1.5	с 2012
Sprinter E100, E110	3C-E 2.2	1995-2002
Succeed XP50, XP160	1NZ 1.5/1ND 1.4	с 2002
Town Ace R40	3C-E 2.2	1996-2008
Vista / Vista Ardeo V50	1ZZ 1.8	1998-2003
Vitz XP10	2NZ 1.3/1NZ 1.5	1999-2005
Vitz XP90, XP130	1NZ 1.5	с 2005
Voltz E130 (Pontiac Vibe)	1ZZ 1.8/2ZZ 1.8	2002-2004
WiLL Cypha XP70	2NZ 1.3/1NZ 1.5	2002-2005
WiLL Vi XP10	2NZ 1.3	2000-2001
WiLL VS XE120	1NZ 1.5/1ZZ 1.8/2ZZ 1.8	2001-2004
Wish XE10	1ZZ 1.8	2003-2009
Yaris XP10, XP90, XP130	1NZ 1.5/1ND-TV 1.4	с 1999

Как увеличить мощность 4ZZ-FE?

В отзывах можно найти много отчетов о тюнинге данного двигателя. Но заниматься этим можно только в том случае, если в гараже у вас лежит запасная установка в рабочем состоянии. После увеличения мощности ресурс мотора сократится. Да и при хороших вложения удастся получить сверху до 15 лошадиных сил.

Чип-тюнинг практически ничего не дает. Судя по тем самым отзывам, это только разбалансирует двигатель и выводит из строя его основные узлы. А вот замена системы впрыска и выхлопа может дать результат. Дальше идти не стоит. Турбокиты от TRD для данного агрегата не выпускались, а устанавливать какие-либо «колхозные» варианты очень не рекомендуют специалисты.

Что делать если загорелся чек двигателя 1ZZ-FE

Чтобы водитель имел возможность постоянно отслеживать состояние своего автомобиля, в частности, двигателя внутреннего сгорания, в салоне на приборной панели размещены различные датчики. Горящий индикатор Check engine свидетельствует о нарушении стабильности в работе двигателя Toyota 1ZZ.

В Тойоте 1ZZ-FE допускается только кратковременное срабатывание этого датчика при включении двигателя. После запуска двигателя внутреннего сгорания лампочка должна погаснуть. В противном случае, горящий сигнал при движении транспортного средства предупреждает о неисправностях в силовом агрегате.

Опытные автовладельцы рекомендуют не впадать в панику и не стремиться сразу обращаться в ближайший сервисный центр. Существует ряд неисправностей и причин, которые поддаются самостоятельной диагностике. Если сигнализатор начал мигать, нужно произвести следующие исследования:

1. Остановить автомобиль, но двигатель не заглушать.
2. Исключить в работе мотора появление нестандартных звуков, постукиваний, шумов и пр.
3. Выключить двигатель.
4. Проверить топливную систему на предмет нарушения герметичности.
5. Подтянуть крепления крышки бензобака.
6. Провести тщательный визуальный осмотр двигателя, не появились ли потеки и повреждения корпусных деталей.
7. Замерить уровень моторного масла в двигателе 1ZZ-FE при помощи контрольного щупа.
8. Проанализировать состояние смазочной жидкости (отсутствие запаха гари, изменение цвета, консистенции, посторонних включений в виде мельчайших металлических частиц и пр.).
9. При необходимости добавить недостающее количество смазочного материала или полностью заменить масло в двигателе 1ZZ-FE.
10. Загорание чека неисправности может быть спровоцировано заправкой новым топливом на станции АЗС, вследствие несоответствующего качества залитого бензина. При этом придется разбавить содержимое бензобака новой порцией качественной жидкости. Если лампочка индикатора продолжает гореть, нужно полностью сменить некачественное топливо.

Случается, что двигатель работает ровно, стабильно, а в это время лампочка индикатора Check engine начинает мигать. Необходимо проверить качество работы свечей зажигания. Бывает, что одна или несколько свечей вышли из строя и не выполняют свои функции. При этом необходимо, не откладывая, заменить весь комплект свечей зажигания. Дополнительные признаки неисправности свечей – толчки, подергивания при ускорениях, вызванные перебоями при подаче искры.

2E

«Древний» 1.3-литровый силовой агрегат с конструкцией, которую разработали еще в 1984 году. Что касается Toyota Corolla, 2E ставили вплоть до 1998 году – практически до самого конца производства установки. На практике 2E надежностью и ресурсом не блистал, но среди автолюбителей зарекомендовал себя, как «рабочая лошадка». У него простая конструкция с карбюратором и головкой блока цилиндров SOHC. Распределительный вал приводит в действие ременной привод. Конфигурация вполне привычная – рядная «четверка» из чугуна, но ГБЦ здесь 12-клапанная алюминиевая. Максимально простой мотор без фазорегуляторов, гидрокомпенсаторов и прочих «наворотов». Его цилиндры расточены под 73 мм, а поршень ходит на 77.4 мм.

Водителю необходимо было всего регулировать зазоры клапанов и эксплуатировать авто по назначению. При соблюдении условий 2E отхаживал честные 240 тыс. км. Нестабильная работа ДВС чаще всего вызвана неправильной настройкой карбюратора. Отдав авто с 2E под капотом в руки профессионала, легко добиться его правильной работы. На втором месте проблемы с системой зажигания. Двигатель сильно боится перегрева и в случае перегрева пробивает прокладку ГБЦ. Ресурс двигателя Тойота Королла 1.3 не ограничен отметкой 240 000 километров, но обычно именно в районе этой отметки требуется переборка агрегата с заменой колец.

2C-E

В 1997 году началось производство двухлитрового дизельного мотора 2C-E. Его ставили на Toyota E110 вплоть до 2001 года. От прочих движков серии 2C отличается электронно-управляемым топливным насосом высокого давления производства Denso. Блок цилиндров 2C-E выполнен из чугуна, а головка блока цилиндров (по 2 клапана на каждый цилиндр) из алюминия. Конструктивно простой движок с газораспределительной системой SOHC. Распределительный вал приводится в действие ремнем. Еще одна особенность мотора – наличие форкамер.

Основные жалобы автовладельцев касаются ГБЦ. По причине перегрева головка блока цилиндров нередко растрескивается. На втором месте по популярности неисправностей – седла клапанов. Они разрушаются, а небольшие частицы попадают в цилиндры и наносят блоку непоправимый вред. Другим местом, способным стать источником проникновения абразива в камеры сгорания, выступает воздуховод. Ремень ГРМ не отличается продолжительностью службы. Его меняют обычно после 60-80 тыс. км. В случае обрыва гнет клапана. Другая сложность обслуживания и ремонта дизельного мотора 2C-E заключается в непростом электронно-управляемом ТНВД. Из-за прихотливой топливной аппаратуры, чувствительной ГБЦ и низкого качества дизтоплива в среднем отхаживает 250 тыс. км.

История версий 4A-FE

На протяжении жизненного цикла мотор прошел несколько этапов развития:

Gen 1 (первое поколение) – с 1987 по 1993.

Двигатель с электронным впрыском, мощность от 100 до 102 сил.

Gen 2 – сходил с конвейеров с 1993 по 1998 годы.

Мощность варьировалась от 100 до 110 сил, была изменена шатунно-поршневая группа, впрыск, сменилась конфигурация впускного коллектора. ГБЦ также модифицировали для работы с новыми распредвалами, клапанная крышка получила оребрение.

Gen 3 – выпускался ограниченными партиями с 1997 по 2001 годы, исключительно для рынка Японии.

Этот мотор обладал увеличенной до 115 «лошадей» мощностью, достигнутой путем изменения геометрии коллекторов на впуске и выпуске.
