Карбюраторы: 10 фактов, о которых ты не знал

Содержание:

Карбюратор против впрыска топлива

В двигателе внутреннего сгорания соотношение топлива и воздуха в топливно-воздушной смеси оказывает значительное влияние на характеристики двигателя, поскольку оно напрямую регулирует выходную мощность двигателя.

Карбюраторы и электронные системы впрыска топлива — это устройства, используемые для смешивания топлива и воздуха в надлежащем соотношении и управления воздушно-топливной смесью, подаваемой в двигатель. Карбюратор был впервые представлен в конце 19 века, а методы впрыска топлива начали применяться примерно в 1920-х годах. Однако только после 1980-х годов системы впрыска топлива полностью обогнали карбюраторы в конструкции двигателя.

Подробнее о карбюраторах

Карбюратор — это механическое устройство, используемое для управления топливовоздушной смесью в любом типе двигателя внутреннего сгорания. Когда он был впервые разработан, он имел гениальную конструкцию и почти столетие служил блоком управления топливом.

Механизм карбюраторов основан на эффекте Вентури, происходящем в узком участке воздухозаборника, где увеличение скорости воздуха вызывает падение давления в воздушном потоке. В этой секции топливо всасывается из емкости подачи через небольшое отверстие, и емкость соединяется с основным топливным баком с потоком, контролируемым механизмом поплавкового клапана. Забор воздуха (объемный расход) в основном регулируется дроссельной заслонкой и действует как дроссельный механизм двигателя. При более высокой скорости потока воздуха всасывается больше топлива, чтобы обеспечить большую мощность при сгорании, а при более низкой скорости потока происходит обратное. Таким образом, этот механизм используется для управления выходной мощностью двигателя, в основном ограничивая или обогащая топливную смесь, доступную для сгорания. Кроме того, предусмотрены механизмы запуска двигателя на холостом ходу.

Карбюраторы используются уже давно, потому что их легко восстанавливать и изменять. Кроме того, если двигатель ориентирован исключительно на мощность, то карбюратор является лучшим выбором, поскольку он не ограничивает количество топлива, забираемого из бака.

Несмотря на оригинальную конструкцию и долгую службу, карбюраторы имеют серьезные недостатки с точки зрения эффективности и производительности в экстремальных и критических условиях. Высокий уровень выбросов, меньшая экономия топлива и сложность системы требуют опыта для точной настройки системы. В авиационных двигателях высокое ускорение во время маневров в полете может привести к нехватке топлива в двигателе из-за механической конструкции карбюратора.

Подробнее о впрыске топлива

Системы впрыска топлива используются для устранения недостатков карбюратора и стали наиболее заметным типом системы подачи топлива в двигателях внутреннего сгорания.

Конструкция механизма впрыска топлива чрезвычайно проста, но в ней задействовано много частей, которые сильно взаимозависимы. Клапан, управляемый входом датчика или аналогичного механизма, соединенного с дроссельной заслонкой, и потоком воздуха позволяет топливу под давлением попадать в поток воздуха к двигателю.

В настоящее время наиболее распространенным типом метода впрыска топлива является электронный впрыск топлива (EFI), который использует цикл управления с обратной связью, включающий блок управления двигателем (ECU), множество датчиков и блок топливной форсунки. На основании сигналов от датчика блок управления двигателем включает форсунку.

Топливные форсунки имеют много преимуществ перед карбюраторами. Расход топлива можно оптимизировать в соответствии с характеристиками двигателя, тем самым повышая эффективность и сокращая выбросы. Это также позволяет двигателю работать на различных видах топлива, и работа с точки зрения водителя будет плавной и быстрой. Полная электронная природа EFI позволяет диагностировать проблемы, просто подключив ECU к диагностическому устройству или компьютеру. EFI очень надежен, а затраты на обслуживание также невысоки.

В чем разница между карбюратором и впрыском топлива?

• Карбюраторы — полностью механические устройства, но впрыск топлива может быть механическим или электронным. Однако наиболее распространенным стал электронный впрыск топлива (EFI).

• Карбюраторы очень сложны, и для их обслуживания и настройки требуется определенный опыт, но механизмы впрыска топлива проще.

• Стоимость карбюраторного двигателя ниже, чем у двигателя EFI.

• Выбросы от системы EFI намного ниже, чем от двигателя с карбюратором.

Экономайзер

Также крайне необходимая часть карбюратора, причем как однокамерный карбюратор, так и двухкамерный немыслимы без нее. Задача экономайзера в том, чтобы обеспечивать двигатель еще более богатым на кислород горючим. Такая потребность возникает при возрастании нагрузок, например для развития скорости, свыше 110 км/ч. В момент резкого набирания такой скорости, дроссельные заслонки открываются максимально, и подача топливовоздушной смеси возрастает максимально. Чтобы ускорить этот процесс и дать двигателю необходимый разгон, профессионалы прибегают к помощи такого девайса, как ускорительный насос карбюратора. Он позволяет довести процедуру до максимальных показателей, вследствие чего, двигатель получит обогащенное топливо в считанные миллисекунды.

Ускоритель

Чтобы ускорить машину в системе устанавливается насос, способный быстро обеспечить впрыск топлива. Работает он так, что во время резкого открытия дроссельной заслонки воздух резко попадает в цилиндр без паров бензина, в результате чего ускорения не будет, наоборот автомобиль заглохнет. Поэтому и устанавливается такой насос. Он связывается с заслонкой и располагается в поплавковой камере.

Во время резкого нажатия на педаль газа также резко откроется дроссельная заслонка и привод, который связывает насос и сам дроссель, это придаст ход поршню и отправит топливо на смешивание, где быстрый поток воздуха смешается с бензином и отправится в камеру сгорания. Благодаря этому механизму, во время нажатия педали, машина не заглохнет, а резко ускорится. Схему работы ускорителя можно подробнее рассмотреть в Интернете по соответствующему запросу.

Как работает карбюратор

Независимо от модели, принцип работы карбюратора аналогичен. Конструктивно любой карбюратор выполнен по следующей схеме: канал для создания топливовоздушной смеси, в котором есть специальное калибровочное отверстие для входа воздуха, поплавковая камера и выход для готовой смеси.

При работающем моторе во впускном коллекторе (элемент, соединяющий силовой агрегат и топливную систему) создаётся пониженное давление, по отношению к атмосферному. Это приводит к возникновению вакуума в карбюраторе. Благодаря этому в карбюратор, по специальному сужающемуся каналу затягивается воздух и выполняется захват бензина из топливной камеры. В процессе эти ингредиенты смешиваются, что приводит к созданию топливовоздушной смеси, которая воспламеняется в КЗ (камере сгорания) и заставляет двигаться поршни. Количество топлива в готовой смеси зависит от давления, создаваемого в смешивающей камере. Благодаря тому, что камера соединена с атмосферой, из-за разницы давления, бензин поднимается вверх, смешиваясь с воздухом. Далее смесь поступает в камеру сгорания. Сужение прохода ускоряет движение воздуха, что приводит к ещё большему его разряжению.

Подача топлива с воздухом

Управление подачей топлива и воздуха осуществляется педалью газа, она соединена с воздушной заслонкой (ВЗ) и элементом, перекрывающим поплавковую камеру (ПК). Когда педаль свободна, мотор работает на холостом ходу (ХХ). Заслонка почти полностью закрывает калиброванный канал подачи воздуха, а игла проём в топливной камере. Деталь для перекрытия поплавковой камеры выполнена в виде иглы, разделённой на несколько частей, каждая из которых имеет свою толщину. Таким образом, чем выше она поднимается, тем больше происходит подача топлива. Воздушная заслонка работает по такому же принципу, чем шире проём, тем больше поток.

Что такое карбюратор?

Карбюратор – это такое устройство, которое смешивает топливо и воздух, подает полученную смесь во впускной коллектор двигателя внутреннего сгорания. Ранние карбюраторы работали, просто позволяя воздуху проходить по поверхности топлива (в конкретном случае – бензина). Но большинство из них позднее распределяли отмеренное количества топлива в воздушный поток. Этот воздух проходит через жиклеры

Для карбюратора состояние этих частей крайне важно

Карбюратор был основным прибором для смешивания топлива и воздуха в двигателях внутреннего сгорания вплоть до 1980-х годов, когда возникли сомнения по поводу эффективности его использования. При сгорании топлива образуется очень много вредных выбросов. Хотя карбюраторы использовались в Соединенных Штатах, Европе и других развитых странах до середины 1990-х годов, они работали наряду с более сложными системами управления для удовлетворения требований по выбросам углекислого газа.

Карбюратор

Представляет собой прибор, служащий для подготовки топливно-воздушной смеси надлежащего состава. Воздух перемешивается в карбюраторе с жидким топливом, например, с бензином в необходимых пропорциях, а затем поступает к цилиндрам ДВС. Такое смешивание заложено как основополагающий принцип действия карбюратора.

Сегодня существует множество вариантов конструктивного исполнения данного прибора. Но, наиболее востребованным остается поплавковый карбюратор. Работает по следующему принципу.

Бензин, нагнетаемый бензонасосом, поступает в поплавковую камеру карбюратора, в которой необходимый уровень горючего поддерживается при помощи специального поплавка и игольчатого клапана. Когда расход бензина увеличивается, поплавок меняет свое положение, одновременно приоткрывается клапан, и в поплавковую камеру поступает новая порция топлива.

После того, как бензин залит до необходимого уровня, поплавок всплывает, клапан закрывается, и через входное отверстие прекращается подача топливной жидкости. Если утрировать, то действие поплавковой камеры карбюратора максимально схоже с принципом работы сливного бачка унитаза.

По распылительной трубке горючее из поплавковой камеры проникает в смесительную камеру, где микшируется с поступившей из воздушного фильтра очищенной порцией воздуха.

Непосредственное смешивание происходит следующим образом. При первом движении поршня от верхней до нижней мертвой точки клапан находится в открытом положении. При перемещении поршня вниз происходит всасывание очередной порции воздуха, которая пропускается через фильтр.

Затем при помощи диффузора движение воздуха значительно увеличивается, происходит его «закручивание», которое позволяет «зацепить» бензин из распылителя, при этом активно с ним перемешаться. При последующем движении поршня эта смесь через открытый клапан впуска проникает к цилиндрам. Все это происходит в смесительной камере, которая на языке автослесарей называется «кухней» карбюратора.

Количество горючего, поставляемого к цилиндрам, регулируется установленной дроссельной заслонкой, которая механически связана с педалью газа. Когда водитель нажимает на педаль, открывается заслонка, увеличивается содержание топливно-воздушной смеси, попадающей к цилиндрам, двигатель, соответственно, набирает обороты.

В случае отпускания педали происходит закрывание дроссельной заслонки, а значит, содержание смеси значительно снижается. В этом случае двигатель сбрасывает обороты.

Стоит отметить, что уровень бензина в поплавковой камере расположен ниже маркера выходного отверстия распылителя. Именно это предотвращает риск протекания топливной смеси при неработающем двигателе, даже если автомобиль находится наклонно.

Современные конструкции карбюраторов способны обеспечивать создание топливно-воздушной смеси в правильных пропорциях при всех рабочих режимах двигателя, что обеспечивает максимально корректную его работу.

Основные неисправности карбюратора «Озон»

Как и любой механизм, карбюратор ВАЗ 2107 рано или поздно начинает барахлить, снижает свою продуктивность и, в конце концов, может и вовсе выйти из строя. Водитель сможет своевременно заметить начало поломки или неисправности, если будет внимательно следить за работой мотора и карбюратора. Так, симптоматикой будущих поломок для «Озона» считаются следующие признаки:

• резкие хлопки при нажатии на педаль газа из-за детонации;
• высокие обороты двигателя на холостом ходу;
• «плавающие» обороты двигателя на холостом ходу, которые свидетельствуют о необходимости регулировки холостого хода;
• большой промежуток времени между нажатием на газ и ускорением автомобиля. Это признак неисправности привода второй камеры карбюратора или ускорительного насоса (а чаще и того и другого);
• чёрные выхлопы из глушителя, являющиеся первым признаком засорения жиклёров.

Не запускается двигатель

Самая большая проблема, связанная с карбюратором, заключается в том, что мотор может попросту не запуститься — как на холодную, так и на горючую. Это может быть связано со следующими неисправностями:

• разгерметизация клапанов;
• износ пускового механизма;
• заедание привода заслонки;
• люфт оси воздушной заслонки;
• разрывы в диафрагме.

Видео: что делать, если мотор не заводится

Переливает топливо

Эта неисправность видна, как говорится, невооружённым глазом. Залитые бензином свечи не дают искры, к тому же под картером двигателя могут наблюдаться лужицы топлива. Причины кроются в следующих дефектах работы карбюратора:

• поломки пускового устройства;
• нестабильность работы ускорительного насоса;
• заедание дроссельной заслонки;
• засорение жиклёров;
• высокий уровень горючего в поплавковом отсеке.

Видео: правильная установка уровня топлива в карбюраторе

Нет холостого хода

Ещё одна типичная для карбюраторов «Озон 2107» проблема — невозможность работы мотора на холостом ходу. Это происходит по причине смещения с рабочего места электромагнитного клапана или его сильного износа.

При этой проблеме налицо подклинивание оси заслонки дросселя второй камеры. Заслонка должна всегда находиться в строго определённом положении независимо от режима работы карбюратора.

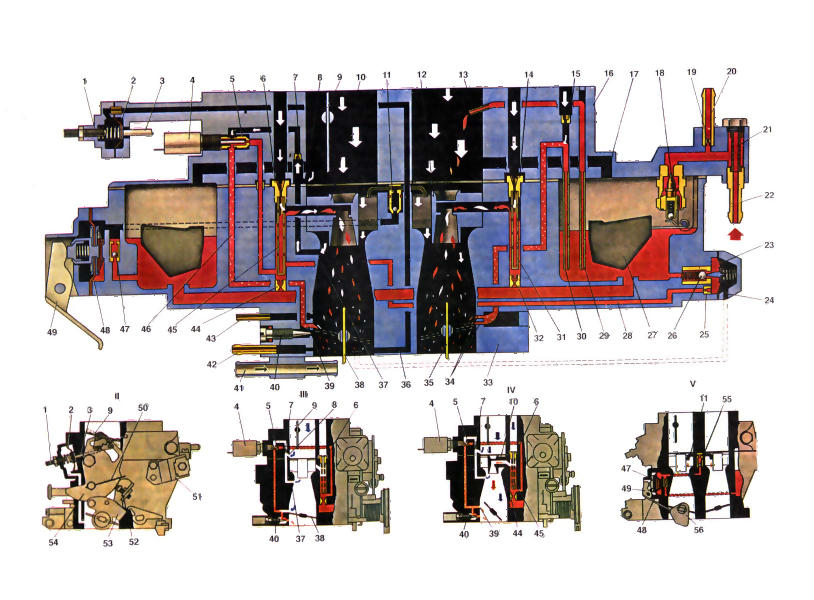

Устройство поплавкового карбюратора

Поплавковый карбюратор обеспечивает наиболее стабильные параметры топливно-воздушной смеси на выходе и обладает самыми высокими эксплуатационными качествами, по сравнению с предыдущими типами этих устройств. Кстати, ошибочным является утверждение о том, что инжектор однозначно экономичнее карбюратора. Хорошо настроенный поплавковый карбюратор обеспечивает схожие с инжектором показатели расхода горючего, однако, разумеется, он не настолько стабилен в работе.

Состоит поплавковый карбюратор из следующих основных элементов: поплавковая камера; поплавок; запорная игла поплавка, жиклёр; смесительная камера; распылитель; смесительная камера с диффузором – трубкой Вентури; дроссельная заслонка. В поплавковую камеру по специальной магистрали из бензобака подаётся топливо. Регулирование количества этого поданного бензина производится в камере при помощи двух взаимосвязанных элементов. Это поплавок и игла.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

1. бензиновые;
2. дизельные;
3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

• поплавковую камеру и поплавок;
• распылитель, диффузор и смесительную камеру;
• воздушную и дроссельную заслонки;
• топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

1. с распределенным впрыском;
2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

• с непосредственным впрыском;
• с вихрекамерным впрыском;
• с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Регулировка карбюратора

Регулировка карбюратора может осуществляться только на хорошо прогретом моторе. Независимо от конструкции, принцип выполнения калибровки элементов идентичный.

https://youtube.com/watch?v=-iYxxRFBWUo

• Поплавковая камера. Регулировка и контроль уровня жидкости в ёмкости осуществляется с помощью поплавка, соединённого проволокой с иглой. Уровень необходимого топлива в камере указан в руководстве по эксплуатации конкретной модели автомобиля. Сверьте текущие показатели, замерьте с помощью штангенциркуля высоту зеркала. Если уровень выше нормы, аккуратно возьмите в руку поплавок и прогните его вниз методом механического воздействия на проволоку. Если уровень топлива ниже нормы — поднимите его.
• Настройка ХХ. Оптимальное количество оборотов на ХХ составляет 800-900 единиц. Закрутите винт качества смеси до упора и выкрутите его на 4-5 оборота обратно. Закрутите до упора винт количества и открутите 3 раза. Включите двигатель, постепенно начните закручивать первый винт, в процессе обороты должны поднять и начаться нестабильная работа мотора. Когда начнётся этап неустойчивости, начните закручивать регулировочный элемент, пока двигатель снова не начнёт работать стабильно. В завершение выполните корректировку винтом количества.
• Регулировка жиклёров. С помощью подсоса нужно закрыть воздушную заслонку. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. При отклонении следует устранить подгибанием тяги. Затем нужно снять крышку, а потом замерить зазор от кромки стенки камеры до ВЗ. Необходимые показатели указаны в руководстве по эксплуатации. Настройка выполняется с помощью регулировочного винта ПУ.

Преимущества и недостатки использования карбюраторов

К достоинствам карбюраторов следует отнести высокую гомогенность смеси на выходе; низкую стоимость и технологическую доступность при производстве;сравнительную простоту при обслуживании и ремонте, ремонтопригодность без необходимости специального оборудования. В отличие от инжектора, который требует электрического питания, работа карбюратора происходит исключительно за счёт энергии потока воздуха, всасываемого двигателем.

Эти плюсы относятся, разумеется, только к «классическим» карбюраторам. Устройства последнего поколения были уже очень сложными узлами с элементами электроники. Их производство требовало очень большой точности, а настройка – высокой технической подготовки и использования специального оборудования (пневмогидравлического стенда).

Карбюратор выносливее и эффективнее инжектора, если речь идёт об особо тяжёлых или даже экстремальных условиях работы. Он менее чувствителен к качеству топлива. Однако карбюратор более зависит от погодных условий и способен, в отличие от инжектора, преподнести неприятный сюрприз в условиях низких температур. В морозы в корпусе карбюратора может скопиться и замёрзнуть конденсат. А в сильную жару он перегревается, что приводит к интенсивному испарению топлива и падению мощности двигателя.

Основной же причиной вытеснения карбюратора из автомобильной системы питания стала невозможность обеспечить топливно-воздушную смесь индивидуального состава для каждой из вспышек. А инжекторная система с распределённым впрыском действует именно таким образом, стабильно обеспечивая экономичность и экологичность работы двигателя.

Проблемы

Некоторые проблемы карбюраторов могут быть решены путем регулировки воздушной заслонки, смеси или холостого хода, а другие требуют ремонта или замены. Зачастую изнашивается мембрана карбюратора, перестает качать бензин в камеры.

Когда карбюратор выходит из строя, двигатель будет работать плохо в определенных условиях. Некоторые проблемы карбюраторных систем приводят к поломке двигателя, он не может нормально работать на холостом ходу без посторонней помощи (например, вытягивания подсоса или постоянной подгазовки). Наиболее распространенные проблемы проявляются в холодное время года, когда двигателю работать наиболее сложно. А карбюратор, который работает плохо на холодном двигателе, может функционировать нормально, когда тепло (это происходит из-за проблем с закоксовыванием каналов).

Стоит заметить, что карбюратор для мотоблока по своему составу такой же, как и автомобильный. Отличие в количестве элементов и их размерах. В некоторых случаях проблемы с карбюратором могут быть решены путем ручной регулировки смеси или частоты холостого хода. С этой целью смесь, как правило, регулируется путем поворота одного или нескольких винтов. На них закреплены игольчатые клапаны. Эти винты позволяют физически изменить положение игольчатых клапанов, а это приводит к тому, что количество топлива может быть уменьшено (бедная смесь) или увеличено (происходит обогащение смеси) в зависимости от конкретной ситуации.

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

• По направлению движения потока различают горизонтальные и вертикальные модели.
• По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
• По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.Принцип работы карбюратора

Карбюраторы подразделяются на виды, а работа каждого вида осуществляется своим индивидуальным способом. К примеру, фитильные функционируют благодаря тому, что заставляют воздушные потоки просачиваться по поверхности пропитанных газом фитилей. Вследствие этого процесса происходит испарение паров бензина в атмосферу. Но, стоит признать, что о фитильных карбюраторах мы рассказываем для того, чтобы осветить полный обзор информации о карбюраторах. На самом деле этот метод давно перестали использовать, так как он устарел более сотни лет назад.

В основном карбюраторы сегодняшнего дня функционируют благодаря механизму распыления. Они работают за счёт эффекта Вентури с целью вытягивания бензина из камеры.

Все карбюраторы, которые работают по принципу Бернулли, обладают некоторыми особенностями. Изменение давления воздуха предсказуемо и прямо пропорционально скорости его движения. Это имеет большое значение, так как воздух, проходящий через карбюратор, содержит узкую сжатую трубку Вентури. Ее функция состоит в том, чтобы ускорять воздушный поток, проходящий через нее.

Воздух функционирует только благодаря педали акселератора. Она и дроссельный клапан, который расположен в карбюраторе – связаны между собой тросиком. Этот клапан закрывает трубку в момент не использования педали акселератора, а когда происходит нажатие на эту педаль, он ее открывает. Благодаря этому воздух проходит сквозь трубку Вентури.

Выходит, что происходит засасывание большего количества топлива из камеры для смешивания. Именно эти принципы лежат в основе работы карбюратора.

Подавляющее количество этих приборов оснащены дополнительным клапаном над трубкой Вентури (дроссель). Он частично закрыт, когда двигатель не работает, а это, в свою очередь, делает количество воздуха, которое способно пройти в карбюратор, меньше. Вследствие этого образуется более богатая смесь/воздух или топливо, поэтому дроссель откроется, когда двигатель придет в работу, и нагреется, ведь для эксплуатации ему больше не будет нужна богатая смесь.

Иные компоненты карбюраторной системы также разработаны с целью воздействия на воздушно-топливную смесь при различных условиях работы.

Карбюратор является сложным элементом, и вся его техническая работа тоже достаточно сложна.

ПОИСК

Цинк является анодным по отношению к большинству обычно применяемых металлов и теоретически должен защищать их при соприкосновении. Некоторые данные практики этс подтверждают, но при этом следует учитывать соотношение поверхностей анода и катода. Например, карбюраторы (цинковое литье под давлением), снабженные латунными вкладышами, практически не корродируют даже в присутствии воды, так как в этом случае катодная поверхность значительно меньше поверхности анода. Если же в конструкции имеет место обратное явление, т. е. небольшая цинковая деталь соприкасается с большой поверхностью электроположительного (более благородного) металла, коррозия цинка неминуема. Растворимость продуктов коррозии в бензине зависит от молекулярного веса кислоты. С увеличением его растворимость солей в бензине улучшается. Нерастворимые продукты коррозии отлагаются на стенках тары или находятся во взвешенном состоянии. В последнем случае, поступая вместе с бензином, они способны забить фильтры или жиклеры карбюратора и тем самым вызвать перебои в работе двигателя .

Литье цинка, свинца, олова. Масштабы литья изделий из этих металлов обычно незначительны. Из сплавов олова, свинца и сурьмы отливают полиграфические шрифты, из цинковых сплавов — детали автомобильных двигателей (корпуса карбюраторов, насосов, фильтров). Для литья в основном используют плавильные тигли с электрическим или косвенным газовым обогревом. Иногда в городах, находящихся в зоне действия магистрального газопровода, вместо электрического обогрева или обогрева жидким топливом используют обогрев газовым топливом, которое позволяет более точно управлять температурным режимом и облегчать операции пуска и выключения печи.

Испытания в водном слое смеси бензина с водой (условия работы карбюратора или бензобака) показали для прокатанного цинка с хроматной пленкой потерю веса всего только в 0,0027 г, а для прокатанного цинка без пленки при тех же размерах образцов и равных условиях — 0,2691 г. В течение многих лет хроматные пленки успешно применяются для защиты против коррозии поплавков для карбюраторов, отлитых из цинкового сплава под давлением, а также бензобаков, оцинкование которых осуществляется обычно горячим способом.

Увеличение концентрации кислорода в воде повышает скорость коррозии цинка Стабл. 2). При высоком содержании кислорода коррозия обычно протекает равномерно. Однако, когда концентрация кислорода падает ниже определенного предела и вода становится неравномерно насыщенной, между участками, богатыми кислородом, и участками, бедными кислородом, образуются гальванопары, в результате чего цинк подвергается действию точечной коррозии при этом скорость разъедания увеличивается и образуются объемистые продукты коррозии. На практике типичные случаи такой коррозии можно наблюдать на карбюраторах из цинковых сплавов в местах застоя воды под бензином или на сложенных в кипу цинковых или оцинкованных стальных листах при попадании в промежутки между ними влаги.

Коррозия металлов Книга 1,2 (1952) —

Коррозия металлов Книга 2 (1952) —

2021 chem21.info Реклама на сайте

Ускорительный насос

Ускорительный насос реализует возможность впрыска нужного количества и состава смеси во время резкого ускорения, когда основная система дозирования не справляется, так как должна обеспечивать функциональную подачу только при медленном раскрытии дроссельной заслонки. Целью насоса является быстрое и своевременное обогащение состава, а это способствует предотвращению «провала» во время ускорения.

Специально для этого сделан канал, со множеством шариковых клапанов, которые снабжены цельной мембраной. Соединительная подводка к клапану идет напрямую от дросселя. Когда происходит спонтанное воздействие на акселератор, шарики расширяются и позволяют клапанному отверстию раскрыться, а мембрана осуществляет выдавливание нужного количества эмульсионной смеси в распылитель, который расположен впереди диффузора.

Заключение

Несмотря на свою несколько громоздкую конструкцию, карбюраторы верой и правдой служат владельцам старых автомобилей. И, возможно, ремонт и чистка, которую автолюбители делают самостоятельно, обходится в разы дешевле, чем промывка форсунок, к которой вынуждены прибегать владельцы инжекторных автомобилей.

Покупать ли машину, если на ней установлен карбюратор? Если судить по схеме работы, он далеко не самое слабое звено в автомобиле, и может долгое время вообще не тревожить никакими поломками. Так что карбюраторы, хоть и устарели, но всё еще готовы послужить тем, кто ценит простоту и надежность.
