Как проверить катушку зажигания ваз

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

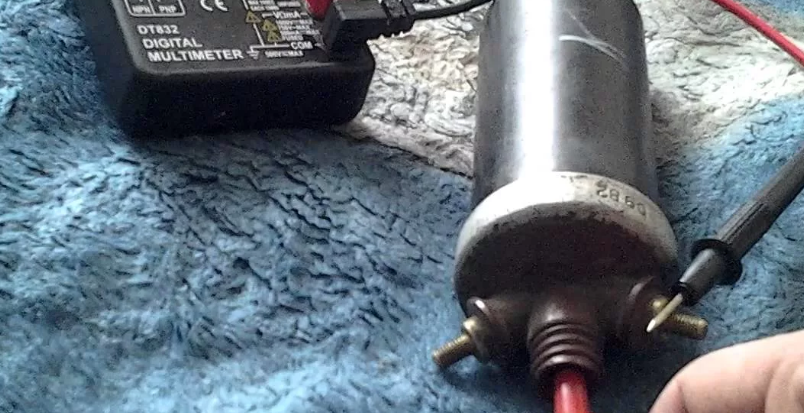

чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Porhen2107 › Блог › Нет искры с катушки зажигания — возможные причины:

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

• на катушку зажигания не поступают сигналы тока; • в карбюратор не доходит топливо; • ток с катушки зажигания не попадает в трамблер; • причина нет искры с катушки зажигания; • между электродами свечи не проходит искра; • в камеру сгорания не попадает топливная жидкость; • сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя; • проблемы в запускании двигателя; • резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля; • увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину

Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания. Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом. Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания. Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Как проверить на исправность вводные провода

Следуя рекомендациям специалистов, для проверки состояния проводов на вводе их необходимо «прозвонить». Что это значит?

Определите формат работы мультитестер в положении вольтметра, а затем отсоедините колодку проводки от модуля зажигания ВАЗ-2114.
Ориентируясь на контакт А, монтируйте первый щуп, а второй зафиксируйте к массе двигателя.
Попросите помощника завести машину или, как вариант, прокрутить стартер. В это время ваша задача – понаблюдать за измерениями на дисплее. Нормальное напряжение составляет 12 вольт.
Точно такие же действия осуществите с оставшимся контактом.

ПОРЯДОК ЗАМЕНЫ

В любой мурзилке (книжке об эксплуатации) для автомобилей ВАЗ указано, что замену свечей зажигания необходимо выполнять каждые 30 тысяч км. пробега. Однако на практике нередко даже самые качественные изделия редко проезжают 30 000 км.

Первой весточкой о том, что необходимо выполнять замену, является изменение нормального функционирования движка. Вы заметите изменения в его работе на холостых оборотах, также будут наблюдаться проблемы с зажиганием.

Выкрутите их и визуально осмотрите электроды. В нормальном состоянии электроды имеют светло-серый цвет, допускается минимальное количество налета коричневого цвета. В процессе эксплуатации электроды покрываются налетом желтого либо коричневого цвета (это нормальное состояние для середины эксплуатационного ресурса). Когда элементы воспламенения топливной смеси отживаются свое, на изоляторе возникают черные металлические осаждения, а электрод перегорает либо расплавляется.

Также необходимо обращать внимание на зазор свечей между изолятором и электродом (в идеале для Приоры он должен составлять 1.1 мм, что указано в сервисной книжке). Зазор увеличивается в процессе эксплуатации, так что если проверка показала, что зазор на 2-3 миллиметра больше, чем был изначально – свечу под замену. Зазор можно регулировать, просто отогнув либо прижав электрод к изолятору, однако нормально сделать это можно только на новых свечах, при износе электрод, как правило, стает очень хрупким, и при грубом воздействии крошится

Зазор можно регулировать, просто отогнув либо прижав электрод к изолятору, однако нормально сделать это можно только на новых свечах, при износе электрод, как правило, стает очень хрупким, и при грубом воздействии крошится.

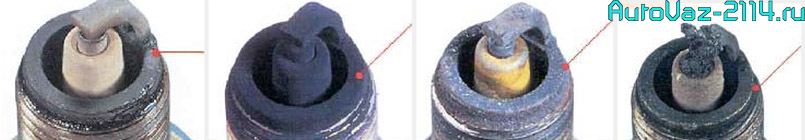

На нижеприведенном изображении вы можете увидеть стадии износа свечей зажигания.

Стадии износа свечей зажигания

При неповрежденном электроде можно попытаться реанимировать изделие, для этого нужно отжечь налет на электроде газовой горелкой и после того как он размягчиться убрать его металлической щеткой. Делать это нужно аккуратно, чтобы не повредить хрупкую конструкцию.

Теперь разберемся, как выполняется замена свечей на 16 клапанной Приоре. Для этого вам потребуется ключ для свечей зажигания, отвертка и ключ с головкой на 10, чтобы открутить катушки.

Делается все по следующему алгоритму:

Открываем капот и снимаем с движка пластиковый защитный кожух;
Снимаем провод питания с катушек зажигания и выкручиваем болты, которые их фиксируют;
Поддеваем катушки плоской отверткой и достаем их;
Берем специальный ключ и выкручиваем свечи. Сделать это может быть не так просто, поскольку из-за высоких температур усадочная резьба может прикипеть к корпусу детали

Выкручивайте осторожно, чтобы не повредить конструкцию, поскольку вынимать осколки изолятора из колодца – крайне проблематичное занятие. Если у вас есть под рукой компрессор – продуйте усадочный колодец, чтобы удалить скопившуюся в нем пыль и загрязнения;
Проверяем состояние. Если она повреждена либо крайне изношена – устанавливаем новую

Вставляем свечу в магнитную головку ключа и вкручиваем обратно. Тут никаких усилий делать не нужно – резьба должна идти плавно, а уже после того, как корпус держится в посадочном гнезде плотно, нужно дотянуть резьбу с легким усилием;
Осталось лишь установить на место катушки и подключить к ним питание.

Если она повреждена либо крайне изношена – устанавливаем новую. Вставляем свечу в магнитную головку ключа и вкручиваем обратно. Тут никаких усилий делать не нужно – резьба должна идти плавно, а уже после того, как корпус держится в посадочном гнезде плотно, нужно дотянуть резьбу с легким усилием;
Осталось лишь установить на место катушки и подключить к ним питание.

Замена свечей на 8 клапанной Приоре отличается от вышеописанной процедуры из-за места их расположения. В 16-клапанных движках они утоплены в колодец внутри блока цилиндров, тогда как на 8-ми клапанниках свечи размещены на поверхности блока, так что менять их существенно проще.

Замена выполняется следующим образом:

Снимаем провод питания с хвостовика;
Выкручиваем с помощью ключа с головкой на 21 мм;
Вкручиваем новые и подсоединяем питание.

Теперь вы знаете, какие свечи на Приору лучше ставить и как выполнять их замену. Удачной вам езды без поломок!

Контакты

Если на автомашине задействован стандартный вариант зажигания, то до настройки, рекомендуется очистить контакты распределителя надфилем. После такой зачистки идет диагностика состояния контактов – в первую очередь следует убедиться в том, соприкасаются контакты между собой всей плоскостью или нет.

Контакты в некоторых случаях надо поднастроить. Коленвал проворачивается до того момента, когда дистанция между контактами не станет оптимальным. Винт-фиксатор контактов на подшипниковой пластине, отворачивается.

Вводится проставка, размер которой варьируется в пределах 0,4 мм. Вводится между контактами. Затем обеспечивается такая экспозиция, которая позволяет двигаться щупу не слишком свободно, но и не туго. Это положение обязательно фиксируется.

Нужное значение УЗСК

Проворот коленвала осуществляется спецключом. Можно также поступить следующим образом: поставить на 4-ю скорость, аккуратно подтолкнуть автомашину. Стартер при этом задействовать не получится, так как невозможно будет сформировать правильный поворот, а вот нужный размер зазора распределителя придаст нужное значение УЗСК. И в данном случае нельзя забывать, что критичен не угол, а сам зазор

По этой причине диагностировать регулировку очень важно. Значение должно быть в пределах 55/3 градусов

Простейшая альтернатива – применить электротахометр с опцией измерений. Дабы воспользоваться этим прибором, требуется собрать распределитель, а после запустить ДВС. Сам электротахометр ставится в положение измерения.

Настройку зазоров повторяют при появлении сложностей. Существует еще один способ, однако он подразумевает обязательное измерение угла. Надо будет вытащить главный бронепровод, зацепить его к массе. Некоторые умельцы могут и не вытаскивать провод, проводя работы так. Однако в этом случае повышается опасность появления пробоя в катушке.

Касательно индикатора:

Если проверять зажигание на стандартной системе зажигания, то все должно происходить так, как написано абзацами выше.
А вот в процессе работы над зажиганием старого образца, индикатор мигать не будет из-за отсутствия токового ограничителя.

Коленвал прокручивается по ЧС, проворачивается до тех пор, пока контакты не замкнутся. Об этом подробнее написано выше.

Свечи зажигания

Свечи используются для воспламенения топливно-воздушной смеси в цилиндрах двигателя при подаче высокого напряжения от катушки зажигания. Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Проверка свечей зажигания ВАЗ 2107

Существует множество способов проверки свечей зажигания. Наиболее популярными являются следующие алгоритмы.

На заведённом моторе поочерёдно снимают высоковольтные провода и прислушиваются к работе двигателя. Если после отсоединения провода никаких изменений не произошло, то неисправна соответствующая свеча. Это не означает, что её обязательно нужно менять. В некоторых случаях можно обойтись её чисткой.
Свечу выкручивают и надевают на неё высоковольтный провод. Корпус свечи прислоняют к массе (например, к клапанной крышке) и прокручивают стартер. Если деталь исправна, искра будет чёткая и яркая.
Иногда свечи проверяют специальным инструментом — пистолетом. Свеча вставляется в специальное отверстие и проверяется на наличие искры. Если искры нет, свеча неисправна.
Свечи можно проверить самодельным приспособлением из пьезозажигалки. Провод от пьезомодуля удлиняют и прикрепляют к наконечнику свечи. Модуль прижимают к корпусу свечи и нажимают на кнопку. При отсутствии искры свечу меняют на новую.

Видео: проверка свечей зажигания

Выбор свечей зажигания для ВАЗ 2107

На карбюраторные и инжекторные двигатели ВАЗ 2107 устанавливаются различные модели свечей зажигания. Кроме этого, параметры свечей зависят от вида системы зажигания.

Выбор свечей зажигания для ВАЗ 2107 определяется как системой зажигания, так и типом двигателя

Автомагазины предлагают множество видов свечей зажигания для ВАЗ 2107, различающихся техническими характеристиками, качеством, производителем и ценой.

Таблица: характеристики свечей в зависимости от типа двигателя ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
Тип резьбы	М 14/1,25	М 14/1,25	М 14/1,25	М 14/1,25
Длина резьбы, мм	19 мм	19 мм	19 мм	19 мм
Калильное число	17	17	17	17
Тепловой корпус	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи
Зазор между электродами, мм	0,5 – 0,7 мм	0,7 — 0,8 мм	0,9 – 1,0 мм	0,9 – 1,1 мм

На автомобили ВАЗ можно устанавливать свечи различных производителей.

Таблица: производители свечей зажигания для ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
А17ДВ (Россия)	А17ДВ-10 (Россия)	А17ДВРМ (Россия)	АУ17ДВРМ (Россия)
А17ДВМ (Россия)	A17ДВР (Россия)	AC DECO (США) APP63	AC DECO (США) CFR2CLS
AUTOLITE (США) 14–7D	AUTOLITE (США) 64	AUTOLITE (США) 64	AUTOLITE (США) AP3923
BERU (Германия) W7D	BERU (Германия) 14–7D, 14–7DU, 14R-7DU	BERU (Германия) 14R7DU	BERU (Германия) 14FR-7DU
BOSCH (Германия) W7D	BOSCH (Германия) W7D, WR7DC, WR7DP	BOSCH (Германия) WR7DC	BOSCH (Германия) WR7DCX, FR7DCU, FR7DPX
BRISK (Чехия) L15Y	BRISK (Италия) L15Y, L15YC, LR15Y	CHAMPION (Англия) RN9YC	CHAMPION (Англия) RC9YC
CHAMPION (Англия) N10Y	CHAMPION (Англия) N10Y, N9Y, N9YC, RN9Y	DENSO (Япония) W20EPR	DENSO (Япония) Q20PR-U11
DENSO (Япония) W20EP	DENSO (Япония) W20EP, W20EPU, W20EXR	EYQUEM (Франция) RC52LS	EYQUEM (Франция) RFC52LS
NGK (Япония/Франция) BP6E	EYQUEM (Франция) 707LS, C52LS	MARELLI (Италия) F7LPR	MARELLI (Италия) 7LPR
HOLA (Нидерланды) S12	NGK (Япония/Франция) BP6E, BP6ES, BPR6E	NGK (Япония/Франция) BPR6ES	NGK (Япония/Франция) BPR6ES
MARELLI (Италия) FL7LP	MARELLI (Италия) FL7LP, F7LC, FL7LPR	FINVAL (Германия) F510	FINVAL (Германия) F516
FINVAL (Германия) F501	FINVAL (Германия) F508	HOLA (Нидерланды) S14	HOLA (Нидерланды) 536
WEEN (Нидерланды/Япония) 121–1371	HOLA (Нидерланды) S13	WEEN (Нидерланды/Япония) 121–1370	WEEN (Нидерланды/Япония) 121–1372

РЕГУЛИРОВКА (ВЫСТАВЛЯЕМ ЗАЖИГАНИЕ)

Установка зажигания на ВАЗ 2105 в значительной мере влияет на стабильность работы двигателя. Если оно выставлено неправильно, то возникают различные неполадки. Если оно раннее, возможно проявление следующих неприятных моментов:

Появляется детонация в моторе, при разгоне сильно «стучат пальцы»;
Проблемы при запуске ДВС – стартер крутит с трудом, идет обратная отдача;
Двигатель трясет при увеличении оборотов;
Холостые обороты плавают.

Статья в тему: Датчик уровня масла ВАЗ 2110: как он работает и зачем нужен На позднем зажигании тоже немало признаков нестабильной работы двигателя, доставляющих достаточно хлопот автовладельцам:

Потеря мощности ДВС;
Хлопки в карбюратор или в глушитель;
Провалы при нажатии на педаль газа;
Повышенный нагрев мотора;
Долгий запуск двигателя.

Как выставить зажигание на ВАЗ 2105, интересует многих начинающих автолюбителей. Сложности процесс регулировки никакой не представляет, и ее довольно просто выполнить своими руками. Какие потребуются инструменты, зависит от методов, с помощью которых будет производиться регулировка.

Как отрегулировать зажигание на ВАЗ 2105? Всего существуют несколько способов, чтобы выставить зажигание на ВАЗ 2105:

С помощью стробоскопа;
Использую автомобильную 12-вольтовую лампочку;
Опытным путем на работающем двигателе;
Просто по меткам.

Метки Самостоятельно проводя регулировку, мало кто из автовладельцев использует стробоскоп. Как минимум он стоит 600 рублей, а регулировка зажигания ВАЗ 2105 настолько проста, что покупка прибора не оправдывается. Стоимость проведения работ в автосервисе по установке зажигания находится в районе 100 рублей. Поэтому иной раз есть смысл доверить выполнение работы специалистам – они имеют достаточный опыт и все сделают быстро и качественно.

ВЫСТАВЛЯЕМ ПО ЛАМПОЧКЕ

Чтобы выставить зажигание на ВАЗ 2105 по лампочке, будут нужны инструменты и приспособления:

Лампочка 12 Вольт, ввернутая в патрон, от которого идут два провода;
Рожковый или комбинированный ключ на 13;
Ключ для прокручивания храповика на 38.

Работы выполняем на заглушенном двигателе в следующем порядке:

Снимаем крышку трамблера, высоковольтные провода не выдергиваем;
Чтобы выставить зажигание на ВАЗ 2105 по меткам, проворачиваем храповичным ключом коленвал до совмещения метки на шкиве к/вала со средней меткой на передней крышке ДВС. На крышке всего три метки, и средняя будет обозначать опережение на 5 градусов. Еще нужно учесть, что при совмещении меток может быть выставлен либо первый, либо четвертый цилиндр. Цилиндр проверяется по бегунку – бегунок должен смотреть в сторону первого цилиндра (если смотреть по крышке трамблера);
Ослабляем ключом на 13 корпус трамблера – теперь он может свободно перемещаться по оси;
Соединяем один конец провода от лампочки с массой, другой конец с цепью низкого напряжения в цепи трамблера (можно с контактом «К» на катушке);
Включаем зажигание поворотом ключа в замке и начинаем поворачивать трамблер в обе стороны. При его вращении лампочка будет то загораться, то гаснуть. Нужно найти то положение, в котором лампа начинает загораться. Именно в этом положении и нужно ключом на 13 закрепить трамблер;
Регулировка выполнена – выключаем зажигание, ставим крышку трамблера на место, убираем лампочку и запускаем для проверки двигатель. При очень резком нажатии на педаль газа должны еле слышно прослушиваться «пальцы» – это будет признак правильной настройки.

Статья в тему: Возможные варианты тюнинга задних фар на ВАЗ 2114

Что входит в электросхему?

Для начала рассмотрим основные элементы электросхемы и их описание для ВАЗ 21011 или ВАЗ 21013.

Важные компоненты системы электропроводки:

аккумуляторная батарея, предназначенная для питания электрооборудования при отключенном двигателе;
стартерный узел;
генераторное устройство, предназначение которого заключается в питании оборудования и электроприборов авто, а также зарядке аккумулятора во время движения;
блок с предохранительными устройствами, позволяющими защитить элементы электрической схемы ВАЗ;
выключатель зажигания.

Общая схема проводки для копейки Это только основные элементы электросхемы, общая же схема на ВАЗ включает в себя множество систем:

система зажигания;
система соединений стартерного узла;
система активации оптики, габаритных огней, световой сигнализации и поворотников;
стелоочистителя лобового стекла;
звуковых сигналов;
электромотора отопительного узла;
приборная панель.
