Установка зажигания производится для обеспечения нормальной работы и получения наибольшей мощности и экономичности двигателя. Она осуществляется в случае снятия с двигателя распределителя зажигания или при нарушении установки момента зажигания.

Установку зажигания на автомобиле ГАЗ-66 в случае снятия распределителя зажигания производят в следующем порядке.1. Установить поршень первого цилиндра в положение за 4° до ВМТ на такте сжатия по меткам на маховике и стрелке в окне картера маховика. Для определения такта сжатия необходимо вывернуть «вечу первого цилиндра.2. Установить октан-корректор на «О», проверить состояние контактов прерывателя и зазор между ними, при необходимости отрегулировать.3. Вставить распределитель зажигания так, чтобы вакуумный регулятор был направлен вверх, и поворотом приводного валика ввести хвостовик в паз вала привода.4. Закрепить с помощью винта неподвижную пластину октан-корректора к корпусу привода и подсоединить провод к клемме распределителя.5. Отпустить гайку крепления держателя корпуса привода н поворотом корпуса распределителя установить контакты прерывателя на начало размыкания. Начало размыкания контактов лучше определить по контрольной лампочке, для чего подключить ее между клеммой прерывателя и массой (на автомобилях с контактно-транзисторной системой зажигания подключить между немаркированной клеммой катушки зажигания и массой). Затем включить зажигание и, если контрольная лампа загорится, повернуть корпус распределителя по часовой стрелке до погасания лампы, а затем медленно поворачивать корпус распределителя против часовой стрелки до загорания лампы. При этом ротор распределителя зажигания должен находиться против электрода с цифрой «1».6. Затянуть гайку крепления держателя корпуса привода.7. Поставить на место крышку распределителя, и провод от бокового электрода крышки с цифрой «1» подсоединить к свече первого цилиндра. Остальные провода подсоединить к свечам в порядке работы двигателя (1—5—4—2—6—3—7—8), следуя от электрода I по часовой стрелке.8. Присоединить трубку к вакуумному регулятору.9. Проверить правильность установки зажигания пробегом груженого автомобиля. Для этого необходимо на ровной дороге при скорости автомобиля на прямой передаче около 30 км/ч резко нажать до отказа на педаль дроссельной заслонки и держать в таком положении до скорости автомобиля 60 км/ч.

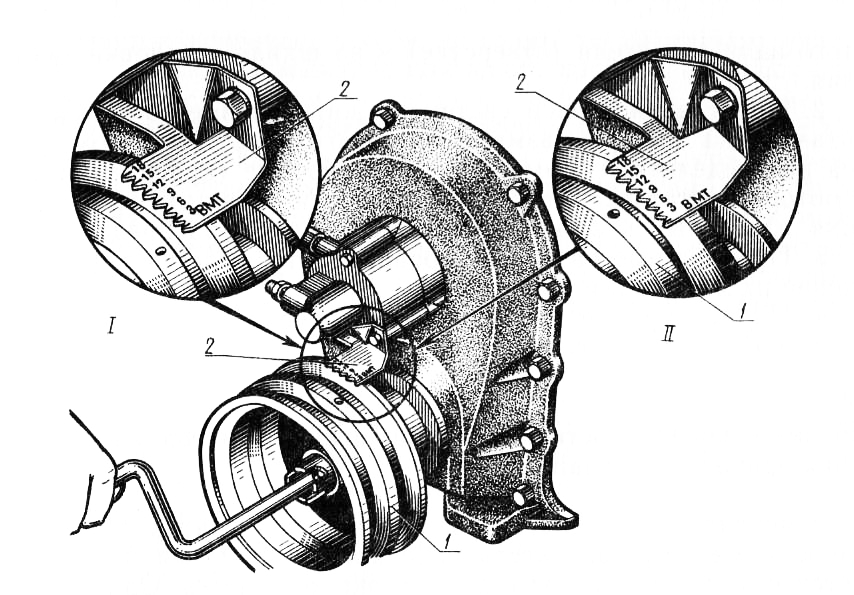

Рис. 1. Определение ВМТ и установка зажигания на двигателе ЗИЛ-130 (ЗИЛ-131):1 — шкив коленчатого вала; 2 — указатель установки зажигания; I, II — опережение зажигания на 0° и 9°

При правильной установке зажигания во время разгона автомобиля будет прослушиваться легкая детонация, исчезающая при достижении скорости 40—50 jcm/ч. При сильной детонации необходимо переместить указательную стрелку верхней пластины октан-корректора в сторону знака «—», а при отсутствии легкой детонации указательную стрелку необходимо переместить в сторону знака « + ». После корректировки угла опережения зажигания снова проверить работу двигателя пробегом автомобиля.

Установка зажигания на автомобилях ЗИЛ-131 и «Урал-375Д» имеет особенности, основными из которых являются следующие.1. Поршень первого цилиндра устанавливается в такте сжатия за 9° до ВМТ при наличии контактной системы зажигания и за 6° до ВМТ — при транзисторной системе зажигания. Метки для установки зажигания выполнены на шкиве коленчатого вала двигателя (отверстие) и на шкале установки зажигания.2. При транзисторной системе зажигания вместо установки контактов на начало размыкания необходимо поворотом корпуса распределителя совместить установочные (красные) метки на роторе и статоре датчика импульсов и затянуть болт крепления пластины октан-корректора к корпусу распределителя.3. Провода свечей пронумерованы, что облегчает распределение их по гнездам крышки.4. На автомобиле «Урал-375Д» проверка установки зажигания пробегом не производится.

Читать далее: Основные неисправности системы зажигания и методика обнаружения причин неисправностей

Категория: –
Устройство автомобиля

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Демонтаж

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

• Обесточьте автомобиль, сняв минус с АКБ;
• Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
• Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
• Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
• Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
• Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
• Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
• Снимите ваш поврежденный трамблер.

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

1. Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
2. Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
3. Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
4. В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
5. Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
6. Снимите пластиковый экран, выполняющий функции пылезащиты.
7. От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
8. Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
9. Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Ремонт Ваз 2108 2109 21099

Пятница, Июль 10th, 2015

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор

Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя

Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.

Схема проверки датчика Холла на автомобиле

1 – датчик-распределитель зажигания; 2 – вольтметр, имеющий предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 – вид на штепсельный разъем датчика-распределителя зажигания.

Система зажигания — бесконтактная. Состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения. На часть автомобилей ранее устанавливали микропроцессорную систему управления двигателем (на основе контроллера «Электроника МС 2713-02» или «МС 4004»), часть автомобилей для экспорта оснащали системой снижения токсичности согласно нормам США 1983 г.

Датчик-распределитель зажигания типа 40.3706 или 40.3706-01, четырехискровой, неэкранированный, с датчиком управляющих импульсов (Холла) и встроенными вакуумным и центробежным регуляторами опережения зажигания. На двигателе -21081 устанавливался датчик-распределитель 40.3706-10 с иными характеристиками центробежного и вакуумного регуляторов опережения зажигания, его крышка маркируется отличительной меткой красного цвета. Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы. Для этого служит ротор (бегунок), надетый на валик датчика распределителя. Для того чтобы не ошибиться при сборке, бегунок и крышка устанавливаются на датчик-распределитель только в одном положении, так же как и его муфта — в прорезь на торце распределительного вала. В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.

Проверить работоспособность датчика Холла можно, собрав схему, показанную ниже на рисунке. Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра. Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания). Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также после частичной разборки датчика-распределителя), проверьте осевой люфт валика (не более 0,35 мм — регулируется подбором шайб) и посадку экрана на валике. При необходимости замените датчик-распределитель в сборе. Неисправный датчик Холла ремонту не подлежит и должен заменяться новым (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).

Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле. На работающем двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору. Если теперь создать в шланге разрежение (можно ртом), обороты двигателя должны возрасти, а при снятии разрежения — вновь должны снизиться. Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг. Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель (см. Снятие и разборка датчика-распределителя зажигания) и подавая разрежение к впускному штуцеру регулятора. При этом экран датчика-распределителя должен поворачиваться на угол 7±1°, а при снятии разрежения — без заедания возвращаться обратно.

Точную проверку и настройку вакуумного и центробежного регуляторов опережения зажигания производят на специальных стендах. В домашних условиях это делать не рекомендуется. При выходе из строя вакуумного регулятора его следует заменить, если неисправен центробежный — заменить датчик-распределитель.

Коммутатор типа 3620.3734, или 76.3734, или RT1903, или PZE4022 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике. В случае неисправности он неремонтопригоден, при подозрении на неисправность рекомендуется заменять. Запрещается отсоединять разъем коммутатора при включенном зажигании — это может вызвать его повреждение (равно как и других компонентов системы зажигания).

Конструктивные особенности

Разобрать, как устроен модуль зажигания, возможно, только на примере всей системы целиком. Итак, она включает в себя следующие компоненты:

• Катушка зажигания в автомобиле ВАЗ 2109 инжектор. Катушек всегда две и это тот самый механизм, который генерирует ток.
• Высоковольтные ключи коммутаторы, их также два, через них ток уходит на свечи, кроме того, контроллер регулирует сколько времени ток будет включен, необходимо время он рассчитывает на основе данных полученных от датчика коленчатого вала.
• Электронный блок управления.
• Корпус самого устройства, выполнен из прочного пластика.

Кроме того, в электронной системе зажигания можно выделить следующие элементы:

• Датчик положения коленвала.
• Высоковольтные провода.
• Шкив с зубчатым венцом.
• Контроллер.
• Свечи зажигания, которые дают искры.

Более подробно останавливаться на этих узлах мы не будем и обсудим принцип действия самого модуля зажигания.

Расположение модуля

Тем, кто слабовато знаком с устройством автомобиля, следует знать, что прибор расположен в подкапотном пространстве автомобиля. Отыскать его очень просто. Первым делом, найдите высоковольтные провода. Один их конец подходит к свечам зажигания, а другой выходит непосредственно от искомого устройства. Сам прибор не очень большого размера и заключен в пластиковый корпус.

Модуль зажигания на ВАЗ 2109

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

• Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
• Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
• Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

• Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
• Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
• Плавают обороты на холостом ходу;
• Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

1. Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
2. Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
3. Дефектные свечи отправить на свалку, на их место установить новые.

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах

Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм. Если есть отклонения, МЗ подлежит обязательной замене.

Если есть отклонения, МЗ подлежит обязательной замене.

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.

Настройка СЗ

Если у вас ВАЗ 2109 карбюратор, вам время от времени придется настраивать систему зажигания. Процедура эта не самая простая, она требует выполнения четких указаний. Порядок работы следующий:

1. Берем руководство по своей «девятке» в руки, выставляем зазоры контактов в соответствии с рекомендованными значениями. Обычно это 0,45 мм.
2. Угол опережения зажигания выставляется при помощи специального оборудования, этот момент упускаем.
3. Подключаем высоковольтные провода, начинаем регулировку момента посередине хода.
4. Устанавливаем свечу в первый цилиндр, включаем зажигание.
5. Крутим шкив против часовой стрелки на 45°.
6. Подключаем массу на свечу, поворачиваем шкив постепенно уже по направлению часовой стрелки до момента появления искры между электродами.
7. Смотрим на метки крышки и шкива. Они должны быть на одном уровне.
8. Чтобы метки совпадали, поворачиваем трамблер в нужную сторону.
9. Если отметки не будут совпадать, зажигание будет либо опаздывать, либо включаться преждевременно, что недопустимо.
10. Вращаем шкив и трамблер, пока не получим необходимый результат, после чего трамблер понадобится затянуть, а потом повернуть коленчатый вал на два оборота.
11. Проверьте результат: если все работает нормально, заканчиваем регулировку.
12. Нужно прогреть мотор, затем проехаться на скорости 40-50 км/ч, перейти на четвертую передачу и резко газануть. Если есть стук — зажигание сработало преждевременно, регулируем по новой.

В СТО мастера также могут провести настройку, поэтому если у вас не выходит ее выполнить самостоятельно, обратитесь туда.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

https://youtube.com/watch?v=Z5cUQhKBZm0

Катушка зажигания

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

катушка зажигания

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

1. Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоедините все провода и выводы, идущие на катушку и от нее.
3. Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
4. Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
5. Запишите данные.
6. Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
7. Отметьте получившиеся результаты.
8. Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
9. Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Измеряем сопротивление катушки зажигания

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

• МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
• Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
• Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.
