Схема предохранителей ваз-2115: фото

Для чего предназначен МБ?

Электрическая схема современных автомобилей является достаточно сложной даже для опытных автомехаников. Поэтому, для того чтобы обеспечить ее обслуживание и ремонт применили особый подход к компоновке каждого из составляющих общей системы. Если говорить проще, практически все реле и предохранители разместили в одном компактном корпусе монтажного блока — без него нельзя представить современную машину.

Расположение входов в монтажном блоке ВАЗ

Данная деталь является центральным модулем электрооборудования авто, в котором соединили управление и защиту всех электрических устройств. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль. Если же поломка серьезная, не нужно вооружаться паяльником. Достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов.

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110

Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора

Расшифровка предохранителей и реле инжекторных моделей

Главный модуль предохранителей 2114-3722010-60 расположен под моторным отсеком спереди. Такое расположение позволяет обеспечить быстрый доступ ко всем электрическим системам автомобиля.

Местоположение блока

Обратите внимание, что расположение модуля предохранителей может зависеть от типа комплектации и года выпуска автомобиля. Как правило, это верхняя правая часть моторного отсека, ниже лобового стекла

Монтажный блок также изготовлен из пластика в форме прямоугольной коробки. Для защиты от случайного открытия ящик оснащен специальными защелками. Чтобы открыть модуль, необходимо сломать две опоры защиты и поднять верхнюю пластиковую защиту. Под крышкой находятся все главные реле управления автомобилем и электрические предохранители.

Для быстрого извлечения предохранителя в пластиковой защитной крышке расположены специальные пластиковые пинцеты. С его помощью вы без труда получите любой предмет. Вам нужно взяться за верхний край пластикового корпуса пинцетом и аккуратно приподнять предмет.

Для удобства пользователя на верхней пластиковой крышке имеется полная схема, выполненная в виде схематического изображения, на которой указаны все электрические предохранители и реле с указанием силы тока (А).

Схема предохранителей и реле для инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

№	Поток, а	Расшифровка предохранителя
F1	10	Задние противотуманные фары, задний противотуманный фонарь
F2	10	Поворотники и реле поворотников. Сигнализация сигнальная лампа
F3	7,5	Системы освещения салона и багажника (салонная лампа, лампа багажника, подсветка ключа зажигания). Лампа стоп-сигнала, лампа подсветки бортового компьютера контрольная лампа двигателя
F4	двадцать	Регулятор обогрева заднего стекла переносной держатель лампы
F5	двадцать	Реле управления и включение звукового сигнала. Предохранитель и реле для запуска двигателя системы охлаждения
F6	тридцать	Управление и активация реле стеклоподъемников
F7	тридцать	Управление электродвигателями: системы отопления, печки салона, омывателя лобового стекла, омывателя фар. Прикуриватель в салоне, подсветка бардачка. Включение обогрева заднего стекла.
F8	7,5	Горит правая противотуманка
F9	7,5	Левая противотуманка горит
F10	7,5	Левый габаритный фонарь, сигнализатор включения габарита (на габарите), лампы подсветки номерного знака и моторного отсека, лампа подсветки выключателей, прикуривателя, управления подогревом рычагов переключения передач. Переключатель подсветки приборов.
F11	7,5	Бортовой фонарь правого борта
F12	7,5	Правая передняя фара ближнего света
F13	7,5	Левая передняя фара ближнего света
F14	7,5	Дальний свет левой фары. Световой индикатор.
F15	7,5	Правый передний дорожный фонарь.
F16	пятнадцать	Кузовные поворотники, реле поворотников и сигнализация. Реле управления и фонари заднего хода, индикаторы бортовой системы управления приборами, индикаторы давления масла, включения стояночного тормоза, уровня тормозной жидкости, заряда аккумуляторной батареи. Бортовой компьютер, обмотка двигателя генератора.
Ф17-Ф20		Замена
№	Схема реле
К1	Очистители фар
К2	Мигалки и сигнализация
К3	Стеклоочиститель
К4	Проверка исправности стоп-сигналов и габаритных огней
К5	Электрические окна
К6	Звуковой сигнал
К7	Обогрев заднего стекла
К8	Фары дальнего света
К9	Ближний свет

Современные предохранители различаются по цвету в зависимости от количества ампер.

5А — коричневый
10А — красный
15А — синий
20А — желтый
30А — зеленый

Разница в цвете сделана для простоты использования и идентификации правильного предохранителя с правильным сопротивлением. Также доступны предохранители черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются количеством ампер, которое написано на каждом изделии.

В каждом блоке производитель предусматривает дополнительные электрические предохранители. Они предназначены для быстрой замены сгоревшего элемента. Они расположены в нижней части модуля и имеют маркировку F17, F18, F19, F20. Каждый сменный элемент отличается по цвету и количеству ампер.

При выходе из строя одного из электроприборов в автомобиле рекомендуется в первую очередь проверить монтажный блок. Для определения сгоревшего элемента необходимо полностью заглушить двигатель и вынуть ключ из замка зажигания. С помощью специального пинцета аккуратно извлеките сгоревший модуль. Поднесите его к свету и проверьте, не повреждена ли цепь. Использование предохранителей с большим числом ампер допускается, но только на короткое время.

Функции предохранителей ВАЗ-2115

Предохранитель в автомобилях представляет собой плавкую вставку, которая выполняет защитные функции для токопроводящих цепей. Подобные функции направлены в первую очередь на блокировку от перегрузок либо всей цепи, либо отдельно взятого узла. Это связано с тем, что любое транспортное средство оснащено бортовой сетью с целым набором цепей, которые проводят электрический ток. Их задача обеспечивать бесперебойное функционирование электрооборудования автомобиля. Каждый отрезок токопроводящей цепи имеет свой определенный предохранитель с соответствующей маркировкой.

Стандартный автомобильный предохранитель представляет собой деталь небольшого размера, в пластиковый корпус которой помещена нить из легкоплавкого металла, выполняющая роль проводника. Если в токопроводящей цепи возникнет перегрузка, эта нить-проводник расплавится, что и вызовет разрыв в данной цепи.

Конструктивные особенности блока предохранителей на ВАЗ-2114

А поскольку это АвтоВАЗ, то здесь нечему удивляться и проблема может возникать достаточно часто.

Связь между магнитолой и прикуривателем в конструкции сама прямая. Так, к одной ветви электрической цепи подключаются сразу несколько электрических приборов и, кроме уже указанных, может привязываться обогрев заднего стекла и отопитель салона.

Почему не работает магнитола и прикуриватель?

Демонтированный монтажный блок с автомобиля.

Основной причиной неисправности служит предохранитель , который не выдерживает нагрузки, которую вкладывает на него пользователь. Так, подключение дополнительных приборов, может вызвать короткое замыкание, что станет причиной сгорания предохранителя. Но, как показывает практика – это не все проблемы, которые будут связаны с нерабочей магнитолой и прикуривателем.

Итак, рассмотрим, какие еще причины могут возникнуть вследствие эксплуатации:

Соединительные контакты на предохранительную группу.
Окисление контактов.
Обрыв провода.
Короткое замыкание.
Перегорание лампочки подсветки.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

Реле электромотора вентилятора;
Реле зажигания;
Реле электромотора насоса подачи топлива;
Предохранитель ЭБУ мотора и модуля зажигания;
Предохранитель электронных элементов системы подачи топлива;
Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

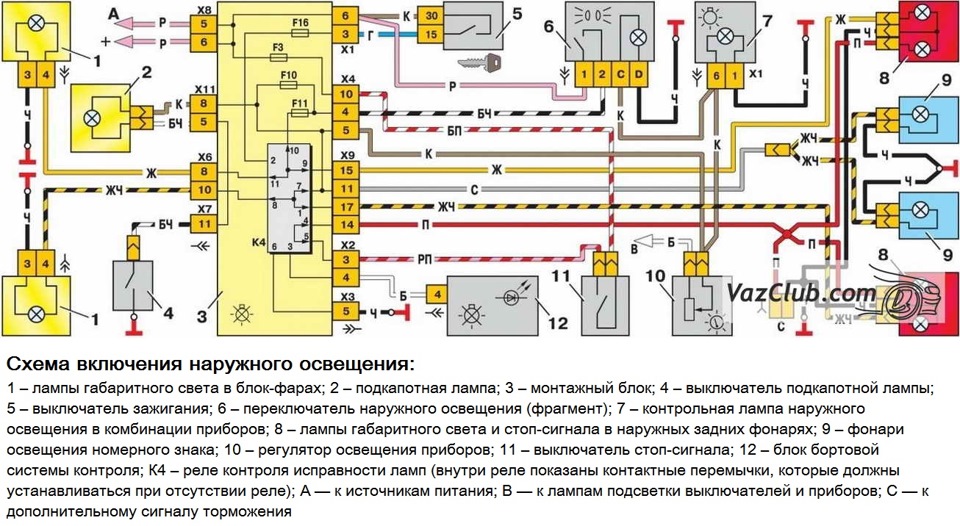

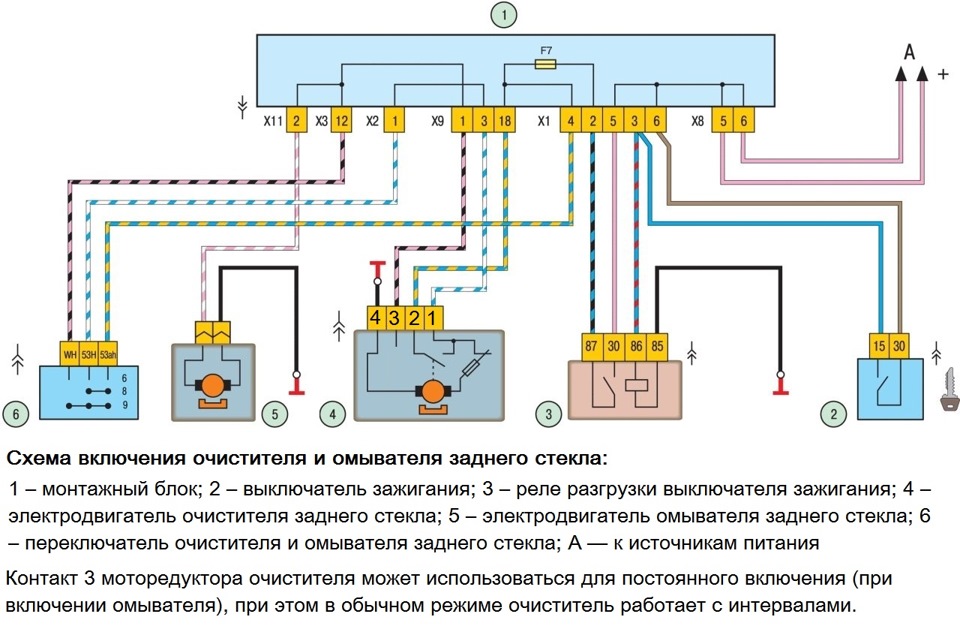

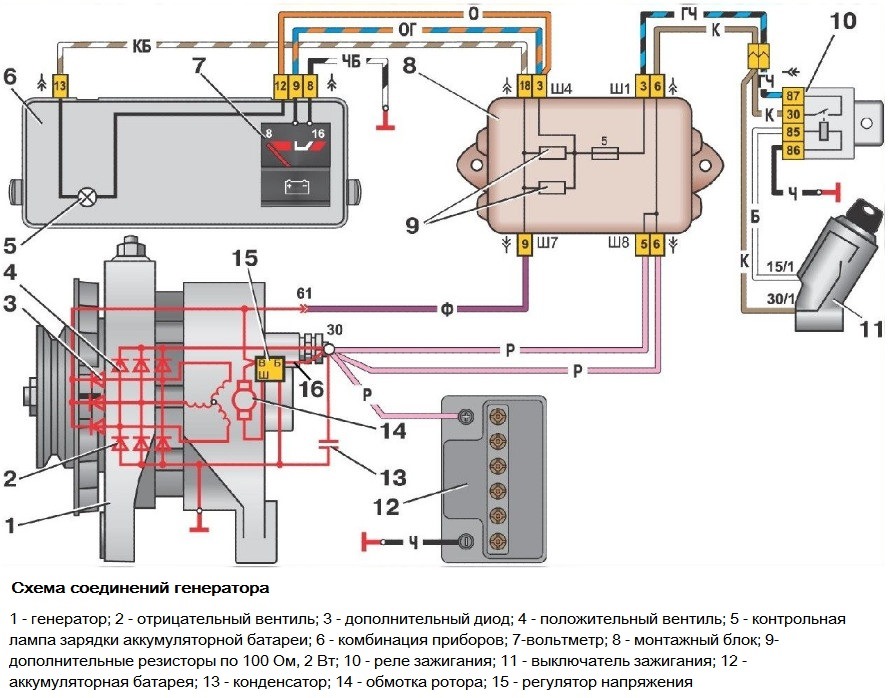

На схеме, буквами обозначены такие цвета:

Б — белый;
Ч — черный;
Ж — желтый;
О — оранжевый;
Г — голубой;
Р — розовый;
З — зеленый;
С — серый;
К — коричневый;
П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Схемы блоков реле и предохранителей ВАЗ 2115

Впервые Лада 2115 увидел свет в 1997 году и закончили выпускать в 2012. За столь долгий срок существенно изменилась электронная начинка машины. Не удивительно, что не раз менялись модификации монтажных блоков, а с ними и предохранители ВАЗ 2115.

Авто старого образца с карбюратором требовал одного монтажника в подкапотном пространстве. С появлением нового инжектора на 8 клапанов, понадобился второй блок, установленный в салоне под торпедой. Под рулем поместили часть новых реле во время модернизаций 2007 и 2008 годов.

Дизайн коробки монтажного блока со временем стал современнее. Для упрощения жизни водителей на крышке поместили схему и прикрепили пинцет для замены элементов.

Замена

Прежде чем произвести замену предохранителей, необходимо выключить зажигание и отсоединить АКБ. Это позволит избежать поражения током.

Как снять перегоревший? В самом блоке должны быть специальные щипцы для вытаскивания нерабочего защитного средства (они поставляются производителем вместе с машиной). Новый вставлять лучше также с их помощью

При этом важно проследить, чтобы он соответствовал по номиналу прежнему

В ситуации если подходящего предохранителя не оказалось на хозяйстве, поможет временная перемычка. Для нее сгодится любой медный или алюминиевый провод достаточного сечения. При необходимости его можно скрутить несколько раз.

Если при включении питания предохранитель искрит, то, вероятнее всего, где-то есть кроткое замыкание. Нужно проверить все контакты и провода, идущие от него. Иногда требуется снять блок предохранителей. Для этого нужно в первую очередь отключить от батареи клемму «минус». Далее в салоне отсоединяются разъемы с проводами – сначала снимают верхнюю. Сам блок удерживается на месте гайками, которые необходимо будет открутить торцевым ключом на 10. Затем остается только снять нижние четыре колодки и вытащить весь узел. Не стоит опасаться перепутать их при сборке, так как они просто не встанут в «неродное» гнездо.

Послесловие

Автовладельцам, в машинах которых то дело плавятся предохранители, следует обязательно при первом же удобном случае проверить всю установленную проводку. Очень часто такая проблема является свидетельством серьезных повреждений в одной или нескольких цепях.

Для этого понадобится подробная:

электросхема;
распиновка;
тестер.

При отсутствии необходимых знаний лучше за ремонт самостоятельно не браться, а поручить эту задачу профессионалам. Плата за их услуги, конечно, может быть немаленькая, но ликвидация последствий неквалифицированного вмешательства обойдется гораздо дороже.

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

Для топливного насоса. Номинальный ток -15А;
Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Обозначение	Номинальный ток вставки	Назначение
F1	10А	Защита лампочек задних противотуманных фар
F2	10А	Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка
F3	7,5А	Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine
F4	7,5А	Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски
F5	20А	Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения
F6	30А	Защита цепи электростеклоподъемников и их переключателей, контактов
F7	30А	Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника
F8	7,5А	Защищает лампы правой передней противотуманки
F9	7,5А	Защищает лампы левой передней противотуманки
F10	7,5А	Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов
F11	7,5А	Защита ламп правых габаритов
F12	7,5А	Защита правой лампы ближнего света
F13	7,5А	Защита левой лампы ближнего света
F14	7,5А	Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар
F15	7,5А	Защита правой фары дальнего света
F16	15А	Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

За что отвечает и где находится

В ВАЗ-2114 не использовалась штатная акустическая система с заводским головным устройством, поэтому магнитолы устанавливались дилерскими центрами или владельцами автомобиля самостоятельно. Для подачи питания используется наиболее близко расположенный элемент с повышенным энергопотреблением — прикуриватель. Защита цепи осуществляется отдельным предохранителем номиналом 20-30 А, который находится в монтажной коробке, размещенной в блоке под капотом транспортного средства.

Для доступа к плавким вставкам и реле следует открыть пластиковый защитный кожух, который удерживается 2 защелками. Предохранитель, отвечающий за магнитолу, располагается в левом ряду на третьей позиции снизу (на схемах обозначен как F7), эта точка установки касается только блока 2114-3722010-60. Элемент, рассчитанный на ток до 30 А, обеспечивает защиту не только прикуривателя и магнитолы, но и электродвигателей вентилятора отопителя и провода рулевой трапеции, а также плафона подсветки перчаточного ящика и реле запуска обогрева заднего стекла.

При использовании коммутационного блока 2114-3722010-18 предохранитель размещен на третьей позиции справа. В этом случае номинал вставки составляет 20 А, изделие защищает систему электрического обогрева заднего стекла, розетку для коммутации переносной лампы или иного оборудования и прикуриватель.

Использовать вставку с увеличенным номиналом запрещается, поскольку повышение силы тока приводит к нагреву кабелей и штекеров, не рассчитанных на повышенную мощность. Нагретые элементы оплавляют пластиковый корпус монтажной коробки и изоляцию, что вызывает замыкание и выход из строя всей электросхемы автомобиля.

В автомобильных магнитолах имеется штатный дополнительный предохранитель, размещенный рядом с коммутационной колодкой. Номинал изделия составляет 5-15 А, зависит от мощности усилителя и дополнительного оснащения, включенного в аудиоустройство.

Монтажный блок Самар

Какие различия имеют монтажные блоки, устанавливаемые на Ладу Самару?КРАТКО:Блоков 3 вида:1 — первое реле омывателя заднего стекла (у блока 11 реле).2 — первое реле фароочистителей (у блока 9 реле).3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

ПОДРОБНО:Первый вид — Блоки с 11 релеИх бывает 2 вида:Старого образца

Характеристики:Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции “парковочный свет”: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

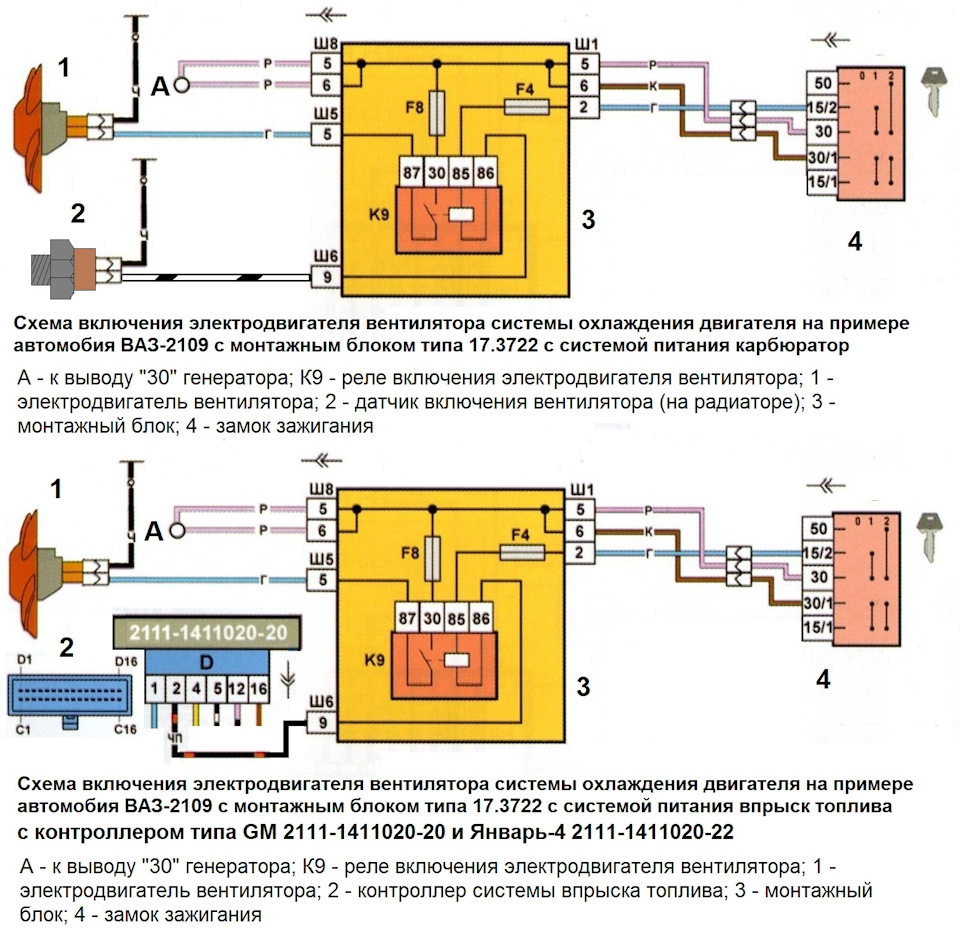

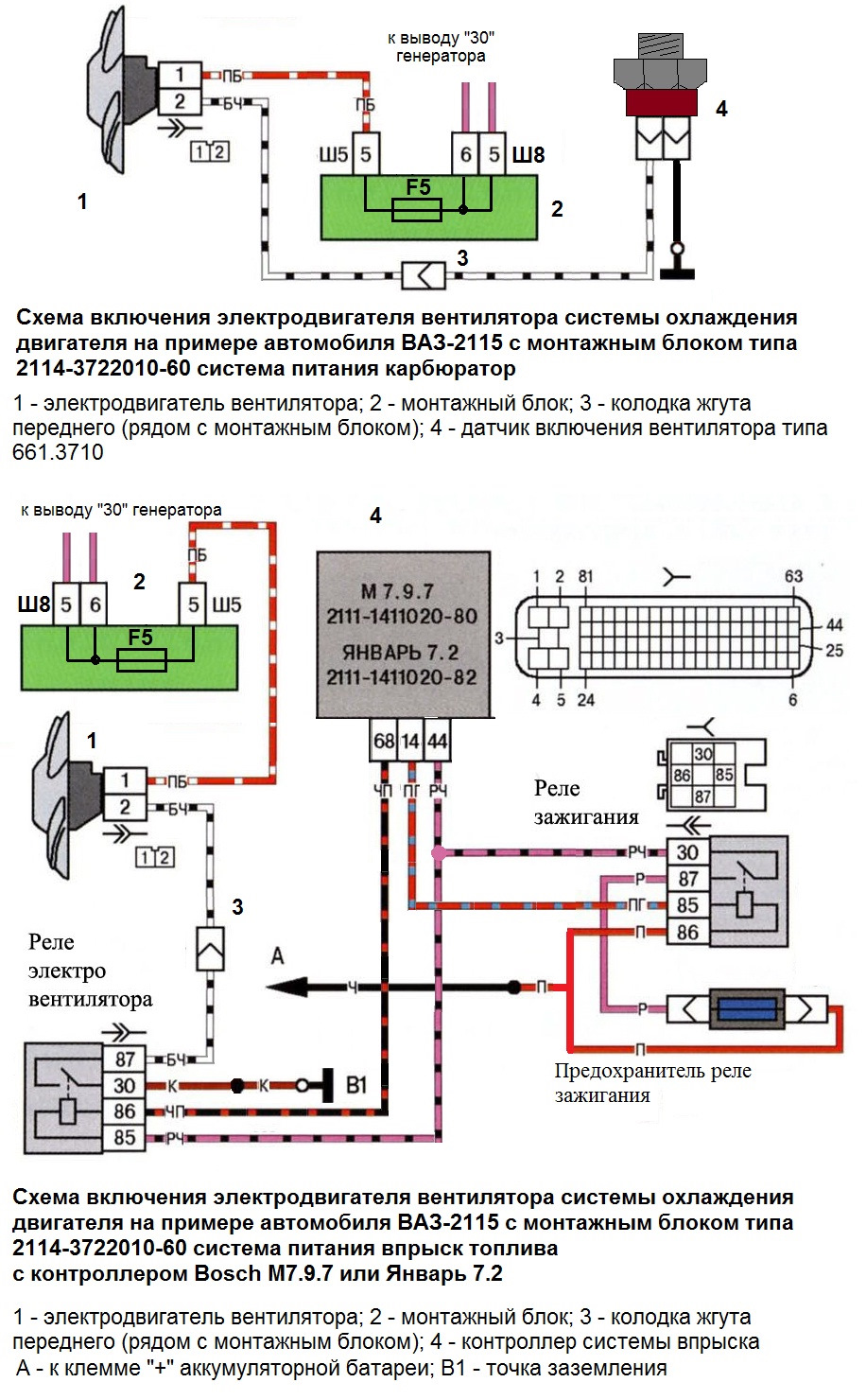

Обратите внимание: обмотка реле вентилятора подключена к предохранителю 4, к которому подключены вентилятор отопителя и омыватели стёкол. Если он перегорит, то вентилятор охлаждения двигателя не включится

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Второй вид — блоки с 9 релеСамый популярный, который пришёл с европанелью

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителейУ них:Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора. Датчик стоит расчитанный на больший ток.Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Можно в таком случае врезать реле (30 и 87 в разрыв любого провода на вентилятор, 86 к плюсу зажигания, 85 к датчику или мозгам инжектора).

Второй вид блоков с 9 реле: К1 — реле вентилятора:для электронной педали газаФароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

ИТОГО:Блоков 3 вида:1 — первое реле омывателя заднего стекла (у блока 11 реле).2 — первое реле фароочистителей (у блока 9 реле).3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

Обслуживание.Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.Поэтому во первых — очищаем сливные отверстия от листьев, семечек, насекомы и т.п., вычищаем грязь или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть вырезанной баклашкой от незамерзайки или ещё чем-нибудь.Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).Если при замене мы сорвали шпильки но остались торчать кусочки, можно на строительном рынке купить вот такие крепления
