Что делать, если дует холодный воздух из печки ВАЗ-2109

Когда наступает холодное время года, печка становится лучшим другом водителя. Именно она обеспечивает комфортную температуру в салоне, в минусовую температуру особо без отопления не поездишь. Однако когда приходит время тестировать отопитель, водители могут заметить, что на холостых оборотах из сопел по бокам и из под лобового стекла дует холодный воздух. Разумеется, не самое приятное событие для автолюбителя. Однако не спешите искать автосервис, где ремонтируют отопители, с большой вероятностью проблему можно устранить самостоятельно. Сегодня поговорим о том, почему дует холодный воздух из печки на ВАЗ-2109 и что делать в таком случае. Всего стоит выделить три основных причины неисправностей подобного рода. Виновниками проблем могут быть: Разберем каждую проблему более подробно.

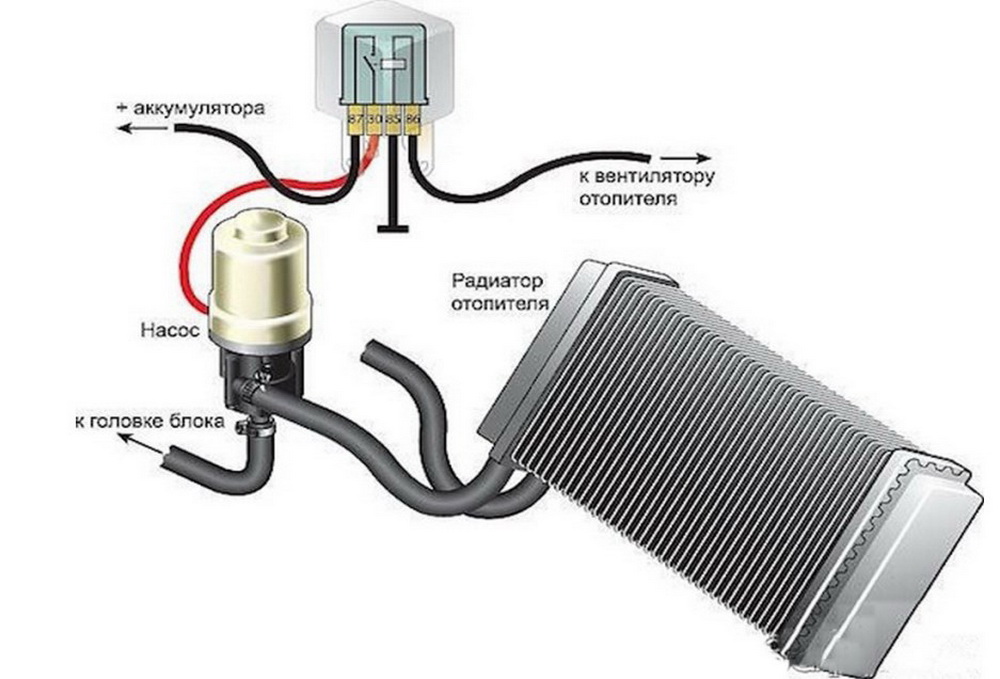

Неисправность радиатора

Частая причина, по которой не работает печка на ВАЗ 21099 часто кроется в неисправности самого радиатора отопителя и, скорее всего, он подлежит замене. Располагается радиатор в ногах у пассажира переднего сидения.

Замена для автомобилей с низкой и высокой панелью проходит практически одинаково, но владельцу авто с высокой панелью нужно будет убрать пассажирское кресло. После демонтажа сидения (если это необходимо, как описывало выше), нужно выкрутить винты, держащие саму панель. Панель немного потянуть, чтобы образовалась щель, в которую ставится распор. Краник закручивается полностью, в места протекания охлаждающей жидкости следует положить ветошь.

Далее перемещаемся в моторный отсек, где откручиваем крышки на устройстве радиатора. Работа, выполняемая дальше, должна быть максимально быстрой, чтобы не произошла утечка охлаждающей жидкости. От устройства радиатора выходят магистрали – их нужно закрыть заглушками: для начала протиснуть руку через отведенную центральную панель и открепить нижний шланг и быстро закупорить появившееся отверстие заглушкой и повторяем с верхней магистралью тот же порядок действий.

После того, как вся жидкость будет слита осуществляется снятие старого радиатора и установка нового устройства.

Основные неисправности печки

Недостаточное количество охлаждающей жидкости в системе.
Закупоривание трубок радиатора охлаждения.
В системе присутствуют воздушные пробки. Чтобы их устранить, понадобится открутить крышку радиатора или расширительного бачка и дать мотору немного поработать на холостых оборотах.

Есть еще ряд неисправностей системы охлаждения, которые также могут повлиять на работоспособность отопительной системы ВАЗ-2109. Мы рассматриваем наиболее распространенные.

Слабым узлом системы обогрева является кран, через который антифриз поступает в радиатор отопителя. Этот узел может протекать. В таком случае его нужно заменить на новый.

Некачественная охлаждающая жидкость провоцирует повреждение резиновых патрубков по причине агрессивного химического состава.

Проверяйте состояние насоса, который отвечает за перекачивание антифриза и его циркуляцию в охлаждающей системе.

Плохая работа печки может быть спровоцирована некорректной работой электрического мотора, который приводит в движение вентилятор системы отопления.

Если вы заметили посторонние звуки в работе этого мотора – это является сигналом к ряду проблем:

Возможен перегрев из-за отказа предохранителей.
При работе на малых оборотах не идет теплый воздух – вышел из строя электромотор или произошел обрыв в электрической цепи системы отопления.

Регулярно проверяйте состояние радиатора отопителя. Он может забиваться в процессе эксплуатации, а это провоцирует недостаточное поступление антифриза. Чтобы провести профилактические работы, нужно демонтировать этот элемент и промыть его. Если деталь не поддается очистке, тогда лучше купить новую и произвести замену.

Опытные автолюбители утверждают, что проблемой плохой работы печки может быть неплотное прилегание заслонки. Из-за этого холодный воздух из улицы попадает в салон, а теплый идет в ноги. Чтобы решить эту проблему, достаточно отрегулировать заслонку при помощи специального рычага управления. Он расположен рядом с педалью газа. Плоскогубцами натяните трос, который идет к заслонке. Сделайте два витка вокруг головки болта, который фиксирует трос к управляющему рычагу.

Если эти действия не помогли решить проблему, тогда осмотрите стыки кусков поролона или пластика. Возможно, там образовались трещины и зазоры. Решить проблему можно при помощи герметика или же просто поменять утеплитель.

Почему мотор печки отопителя на ВАЗ-21099 перестаёт работать?

Причин этому несколько, и каждая из них имеет свои пути устранения. Итак, опишем их:

Самая банальная неисправность — перегорел предохранитель вентилятора отопителя. Устраняется неполадка его заменой. Но здесь необходимо подчеркнуть, что этот элемент отвечает не только за двигатель ВАЗовской печки, но и за других потребителей электрической энергии автомобиля, например: подсветку бардачка, омыватель заднего стекла и др. Несмотря на, казалось бы, всю простоту поломки, в первую очередь необходимо установить причину перегорания предохранителя. Сделать это можно, выявив в проводке машины участок с коротким замыканием. В противном случае придётся постоянно менять предохранители.
Плохой контакт либо его отсутствие между элементами отопительной системы, в предохранительном отсеке либо в монтажном блоке. Самая распространённая его причина — окисление проводов либо их механическое повреждение, что приводит к отсутствию контакта между ними.
Выход из строя реле зажигания приводит к тому, что моторчик печки включается в определённые периоды, например, как только прогреется силовой агрегат. Устраняется неполадка только после полной замены неисправного реле зажигания, которое находится под панелью приборов.
Отопитель начинает нормально функционировать лишь после установки переключателя режимов (скоростей) его вентилятора в крайнее третье положение. Это говорит о неисправности резистора, поскольку работа вентилятора печки ВАЗ-21099 в первых двух режимах осуществляется с подключением дополнительного сопротивления. Следовательно, если резистор вышел из строя, напряжение через него проходить не будет. Особенностью третьего режима работы вентилятора отопителя является то, что напряжение подаётся непосредственно на моторчик печки, тем самым обеспечивается максимальная скорость его вращения.
Неисправен переключатель режимов работы вентилятора. Это проявляется либо тем, что моторчик печки ВАЗ-21099 не запускается вообще, либо запускается самопроизвольно и периодически. Устраняется неполадка лишь после замены переключателя

Так как выход переключателя из строя по своим симптомам идентичен с другими неисправностями вентилятора отопителя, важно правильно выполнить диагностику, иначе придётся по несколько раз переделывать одну и ту же работу.
Неисправен моторчик печки ВАЗ-21099. Здесь необходимо отметить следующее: в случае когда идёт подача напряжения на клеммы электродвигателя, но он всё равно не работает, не стоит сразу же грешить на то, что моторчик сгорел и необходима замена вентилятора печки ВАЗ-21099

Вполне возможно, что корень всех бед кроется в залипании щёток либо плохом контакте «массы» непосредственно на вентиляторе. Две последние неполадки устраняются довольно просто. А вот в случае с полным выходом моторчика из строя поможет только его полная замена.

Профилактика и уход за печкой ВАЗ-2109

Чтобы не испытывать проблем с печкой в холодное время, рекомендуется периодически ухаживать за системой. Воспользуйтесь следующими рекомендациями:

Очищайте радиатор от внутренних загрязнений, которые могут накапливаться при длительной эксплуатации.
Используйте только качественную охлаждающую жидкость. Не стоит экономить на таком расходнике. Низкокачественная продукция может закупорить систему или повредить резиновые патрубки. Соответственно, лучше воспользоваться хорошим антифризом, чем впоследствии нести дополнительные растраты на ремонт системы охлаждения или отопления.
Регулярно проверяйте работу термостата. Это устройство предназначено для поддержки определенной температуры в системе

Если узел клинит, жидкость не будет поступать в печной радиатор, а мотор начнет перегреваться.
Обращайте внимание на состояние подшипника вентилятора. Время от времени рекомендуется проводить смазку этого элемента.

Подводя итог, отметим, что при отсутствии профилактических работ в процессе эксплуатации автомобиля в любом случае когда-то «вылезут» проблемы с отопительной системой на ВАЗ-2109. В статье мы рассмотрели, как работает печка на «девятке», а также основные неисправности и пути их решения. Если вам не удалось выявить причину некорректной работы отопительной системы ВАЗ-2109, тогда мы рекомендуем обратиться в сервисный центр. Такой подход позволит вам сэкономить время и деньги.

Разборка и сборка вентилятора Ваз 2109

Главная • Ваз • 2109 • Отопление

Устройство двигателя печки Ваз 2109: 1 – защитная крышка электродвигателя, 2 – правый кожух вентилятора, 3 – левый кожух вентилятора, 4 – опора вентилятора.

Отверните два винта крепления вентилятора отопителя Ваз 2109

Снимите вентилятор, выведя его опору из зацепления

Отклейте поролоновый уплотнитель с правого кожуха вентилятора

Снимите опору с кожуха вентилятора
Подцепив отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления и разъедините части кожуха

Отстегните две пружинные защелки, поддев их отверткой

Снимите крышку двигателя

Выньте двигатель с крыльчаткой вентилятора
1 – крыльчатка вентилятора, 2 – закладная гайка, 3 – щеткодержатель. Не снимайте крыльчатку вентилятора с вала двигателя, чтобы не нарушить балансировку
Отверните два винта крепления щеткодержателя
Выньте две закладные гайки
Снимите щеткодержатель

Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания – зачистите коллектор мелкой шкуркой. При остальных неисправностях — замените двигатель

Выньте пружины из направляющих щеток Вставьте две закладные гайки Наденьте на вал изоляционную шайбу Осторожно отогните края направляющих Вставьте до упора щетки в направляющие Установите щеткодержатель на двигатель Вставьте пружины щеток в направляющие Загните края направляющих Наденьте два пружинных зажима на закладные гайки Вставьте двигатель в левый кожух вентилятора Установите крышку двигателя и зафиксируйте его пружинными зажимами Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора Соедините и защелкните между собой левый и правый кожухи вентилятора
Наденьте на выступы кожухов пластмассовую опору Приклейте к кожуху вентилятора поролоновый уплотнитель Перед установкой мотора печки Ваз 2109 осмотрите резиновые подушки, замените порванные или потерявшие упругость Обратите внимание, чтобы в подушки были вставлены пластмассовые распорные втулки

Принцип работы печной системы

Как только температура за окном становится ниже ноля градусов, охлаждающая жидкость в автомобиле начинает подаваться непосредственно при помощи печного краника. После того, как двигатель прогреется до оптимальной температуры (порядка девяноста градусов), антифриз начнёт поступать в радиатор.

В салоне автомобиля на панели расположен специальный рычажок, отвечающий за включение вентиляционной системы. В ВАЗ 21099 он оснащён тремя режимами мощности. Также можно выбрать направление подачи воздушного потока. Воздух направляется при помощи амортизаторов, расположенных в разных точках автомобиля.

Высокая панель

Замена радиатора отопителя с высокой панелью состоит из следующих этапов:

Радиатор печки располагается там, где находятся ноги переднего пассажира. Именно поэтому на время проведения работ желательно снять пассажирское кресло.
Найти с правой стороны болты, которые крепят панель, а затем их открутить.
Далее нужно немного подтянуть на себя корпус и вставить в щель распор в виде деревянного бруска.
Затем надо закрыть кран и подложить несколько тряпок в места, где может быть утечка.
После нужно открыть капот и крышку расширительного бачка на радиаторе.
Печка располагается между бардачком и нижней полкой. Все работы нужно делать быстро, дабы не разлился антифриз. Также для того чтобы шланги шли по направлению к радиатору, понадобятся две резиновые перчатки.
Затем готовим резиновую заглушку, просовываем руки через отведенную панель к радиатору.
Снимаем нижний патрубок и затыкаем отверстие большим пальцем левой руки, а после правой вставляем в шланг заглушку.
После этого понадобится пустая емкость для охлаждающей воды. Ее необходимо разместить под патрубком.
Точно такую же операцию надо повторить с верхним патрубком.
Когда сольется охлаждающая жидкость, нужно вытащить радиатор обогревателя и поставить новый. При вытаскивании радиатора его следует приподнять вверх, слегка сдвинуть, а потом потянуть вниз.

Процедура не из легких, но при соблюдении правил ее можно выполнить собственноручно, не обращаясь к специалистам. На просторах Интернета есть множество видеороликов на эту тему, которые помогут быстро и качественно заменить радиатор отопления салона.

Ваз 2107 плохо греет печка причины видео

Рассмотрим часто встречающуюся проблему в классике ВАЗ 2107 2105 2106. Печка не греет, плохо греет, при работе шумит. Для того чтобы разобраться с этой проблемой мы сняли печку, к сожалению не была произведена съёмка этого процесса, но зато покажем как она будет ставиться обратно, у кого возникли трудности, думаю всё поймут. Сразу разберёмся с шумом печки при работе, выяснилось, что неприятный звук издаёт радиатор печки. Исправляем это проклеиванием его? уплотнителем по кругу (можно использовать обычный для дверей и окон, который продаётся в хозмаге). Данное действие решает две задачи, печка теперь не шумит и одновременно с этим начинает лучше греть. Так как закрываются щели, через которые выходил воздух. Как известно воздух выходит, там где сопротивление меньше и до проклеивания, большая его часть выходила через щели, меньшая через соты радиатора. В итоге в салоне в холодную погоду достаточно прохладно и не комфортно.

Обратите также при разборке своё внимание на общее состояние радиатора печки, при необходимости прочистите его соты. Видео ВАЗ классика 2107 2105 2106 плохо греет печка:

Видео ВАЗ классика 2107 2105 2106 плохо греет печка:

Работа выполнялась на пример автомобиля ВАЗ 2106. Инструкция также будет полезна тем кто хочет знать как поменять печку в ВАЗ 2106 и тем у кого дует холодный воздух, вместо горячего или тёплого.

ЛАДА ВАЗ 2107. РАЗБИРАЛ ПЕЧКУ, ВНУТРИ ГОРЯЧАЯ НО НЕ ГРЕЕТ, ВОЗДУХ ХОЛОДНЫЙ. ЧТО ДЕЛАТЬ?

Основные неисправности печки

Как мы уже упоминали, печка соединена с системой охлаждения ДВС. Соответственно, проблемы с обогревом могут возникнуть по следующим причинам:

Недостаточное количество охлаждающей жидкости в системе.
Закупоривание трубок радиатора охлаждения.
В системе присутствуют воздушные пробки. Чтобы их устранить, понадобится открутить крышку радиатора или расширительного бачка и дать мотору немного поработать на холостых оборотах.

Если вы заметили посторонние звуки в работе этого мотора – это является сигналом к ряду проблем:

Возможен перегрев из-за отказа предохранителей.
При работе на малых оборотах не идет теплый воздух – вышел из строя электромотор или произошел обрыв в электрической цепи системы отопления.

Особенности работы обогревателя на ВАЗ-2109

Печка на ВАЗ – это обычный теплообменник. Система обогрева соединена с системой охлаждения мотора через кран отопителя. При запуске печки этот узел открывается, и антифриз поступает в радиатор системы обогрева.

Курсируя по трубкам радиатора, антифриз охлаждается, что приводит к выделению тепла.

Важным узлом отопительной системы на «девятке» является вентилятор, который функционирует в одном из трех режимов. Этот элемент направляет подогретую воздушную массу в сопла, а водитель регулирует распределение потока при помощи дефлекторов. Точно таким же образом воздух поступает на стекла автомобиля.

При перемещении регуляторов управления печкой заслонка перекрывается полностью и теплый воздух не поступает в салон или при установке рукоятки в крайнее правое положение, весь воздух по каналам поступает внутрь машины.

На среднем положении регулятора воздух проходит над радиатором и прогревается, а другая часть идет мимо.

Проблемы с краном

Для того чтобы понять, почему кран может выходить из строя, сначала необходимо разобраться в его конструкции. Данный элемент автомобиля включает в себя всего три основных элемента:

корпус;
заслонку, вращающуюся на оси;
ручку.

Однако некоторые присадки имеют один существенный недостаток: они способны выпадать в виде осадка. Он откладывается в аккурат между заслонкой и корпусом, что в скором времени приведет к клину. В таком случае причина очевидна: разумеется, из печки будет поступать холодный воздух, ведь возможности нагреть его попросту не будет. Если вы замечаете, что кран полностью не закрывается, не нужно сильно дергать ручку. Это может привести к тому, что крепление заслонки к оси просто вырвется. В таком случае кран закрываться не будет, но и оптимальную температуру воздуха вы также не получите. Неисправность определяется достаточно просто. К печке ведут два шланга: первый подводит антифриз к ней, а другой выполняет обратную функцию. Температура жидкости должна отличаться. Если она на ощупь примерно одинакова, значит, проблема кроется именно здесь. Периодически кран нужно снимать и прочищать, тогда неприятностей не возникнет.

Чистка и промывка радиатора печки ВАЗ 2114/15

Повысить эффективность работы печки можно с помощью очистки и промывки радиатора. Процедуру можно выполнить без демонтажа радиатора и с демонтажем. В первом случае потребуется снять отводящий и подводящий патрубки с отопителя и залить в него раствор для промывки. В качестве такого раствора используют лимонную кислоту, чистящие средства для сантехники (например, «Крот») и т. п. Затем радиатор промывают проточной водой и заливают ОЖ. Более качественно почистить радиатор можно, сняв его с автомобиля. Это позволит промыть его не только изнутри, но и снаружи, удалив грязь между сотами. Промывку обычно проводят проточной водой.

Если после выполнения этих процедур печка лучше работать не стала, радиатор необходимо заменить.

Видео: промывка радиатора печки

Таким образом, диагностировать неисправность и определить причину плохого обогрева салона ВАЗ 2114/15 своими руками довольно просто. Самостоятельный ремонт и замена отдельных элементов системы отопления также не представляют большой сложности. Достаточно лишь точно выполнять рекомендации специалистов

Проверка работоспособности элементов отопителя

Первым делом необходимо протестировать вентилятор. Для этого нужно включить зажигание, а после чего запустить вентилятор, установив его переключатель в положение первой скорости. Если он исправен, должен отчётливо доноситься звук его работы. В случае, когда в салоне тихо, следует открыть капот, и послушать звуки вентилятора в подкапотном пространстве. Если вентилятор отопителя «молчит», значит, его придётся демонтировать с автомобиля и отдать на проверку автоэлектрику, либо при наличии соответствующих знаний проверить самостоятельно.

Если во время проверки не были выявлены неисправности вентилятора, он установлен на место, и из печки всё равно не дует воздух, причину неполадки стоит искать в проводке. Необходимо установить: почему на клеммы электромотора вентилятора не поступает напряжение, и устранить неполадку. Когда не греет печка ВАЗ-21099, при исправном вентиляторе, причину этого стоит искать в других элементах отопителя.

На следующем этапе выявления неисправностей следует проверить насколько хорошо работают воздуховоды печки. Необходимо открыть их все, и поднеся поочерёдно руку проверить поток воздуха на стекла, в ноги водителя и пассажира, и в салон автомобиля. Воздушный поток должен хорошо ощущаться. Если же все воздуховоды отопителя открыты, а обдува из них нет, потребуется разбирать саму печку и уже там искать причины неполадок.

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

корпус печки из пластика;
радиатор системы обогрева (подключенный к системе охлаждения);
вентилятор с электроприводом;
воздуховоды;
механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.
