Ваз 2114 датчик температуры охлаждающей жидкости

Как проверить ДТОЖ?

При проявлении признаков выхода из строя ДТОЖ следует проверить его работоспособность. В некоторых случаях некорректная работа системы охлаждения может быть связана с повреждениями проводки.Проверить ДТОЖ можно самостоятельно в бытовых условиях. Для этого понадобится мультиметр и термометр для воды. Для диагностики устанавливают переключатель мультиметра в режим измерения сопротивления. После этого помещают рабочую поверхность детали в ёмкость с водой.

В процессе проверки важно следить за тем, чтобы жидкость не попадала на клеммы изделия. Несоблюдение этого правила приведёт к получению неверных данных

С помощью мультиметра измеряют сопротивление между контактными площадками. При повышении температуры жидкости в емкости показатели сопротивления должны изменяться. На фото ниже представлена таблица зависимости. Следует учитывать, что показатели могут незначительно отличаться индивидуально для каждого случая.

Если в процессе диагностики удалось определить, что датчик рабочий, необходимо проверить целостность проводки. В некоторых случаях происходит замыкание контактов между собой. Это приводит к нарушениям в работе системы охлаждения. Вышедший из строя датчик подлежит замене. Ремонт детали в домашних условиях невозможен.

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Вот сгруппированное вспомогательное оборудование, не связанное с силовой установкой автомобиля или бортовым компьютером:

1 – группа контактов проводки от дверей до замка панели приборов;
2 – аналогичный терминал, предназначенный для подключения устройств обогрева сиденья водителя и переднего пассажира;
3/4 – срабатывание центрального замка, левая и правая секции передней двери соответственно;
5/6 – колодки контактной группы левого и правого передних динамиков соответственно;
7 – электронный блок управления центральным замком;
8/9 – соединение деталей двери электрооборудования с левой вспомогательной балкой;
10 – клемма подключения штатной акустической системы;
11 – «мама» портов для правильной разводки для подключения электрооборудования;
А1 – подключение заземляющей проводки.

Физически выход подключен к панели приборов через группу контактов, расположенных рядом с ручкой открывания капота. Здесь же находится соответствующий предохранитель.

Где находится датчик температуры на ВАЗ 2114?

Для правильной работы, обеспечивающей сбор и передачу оптимально очных показателей, ДТОЖ должен быть расположен в непосредственном контакте с измеряемой средой, то есть — быть погруженным в охлаждающую жидкость.

Рассмотрим термодатчик на примере одного из автомобилей модельного ряда Лада.

Охлаждающая система машин ВАЗ представляет собой комплекс из следующих частей:

радиаторы отопления и охлаждения;
вентилятор;
насос;
расширительный бачок;
датчик температуры ОЖ.

Прибор измерения, находящийся между термостатом и головкой блока цилиндров, состоит из резистора и подключен к блоку управления двумя проводами.

Определение уровня нагрева основывается на величине сопротивления, который растет или снижается в зависимости от температуры ОЖ.

Важно! Температурный детектор на ВАЗ 2114 расположен не на радиаторе, что характерно для остальных моделей вазов, а на блоке мотора. Основываясь на данных, которые передает термодатчик, система управления может регулировать следующие моменты в работе автомобиля:. Основываясь на данных, которые передает термодатчик, система управления может регулировать следующие моменты в работе автомобиля:

Основываясь на данных, которые передает термодатчик, система управления может регулировать следующие моменты в работе автомобиля:

обогащение или обеднение горючего (в зависимости от температуры мотора — чем ниже показатели тепла, тем меньше обогащается топливо и тем большее его количество требуется);
выставление опережения зажигания с целью уменьшения газообразования выхлопа;
корректировка циркуляции газов при прогреве транспортного средства;
контроль за работой вентилятора, блокировкой раздаточной коробки и продувкой системы.

Почему ломается ДТНВ

Основную трудность у начинающих водителей вызывает именно поиск устройства. Производитель так упрятал механизм, что порой опытные водители не сразу способны обнаружить ДТНВ. Сам по себе контролер надежен, но часто случаются и его поломки.

Наиболее распространенными причинами его поломки:

от удара щебенки во время вождения;
критический уровень температуры (часто ломается во время суровых морозов);
повреждение проводов;
окисление контактов.

Водитель может долгое время не замечать, что датчик температуры окружающей среды ВАЗ-2114 вышел из строя. Система не будет подавать каких-либо сигналов в случае небольшой разницы между фактической и отображаемой датчиком температурой воздуха. Однако при больших отклонениях, когда летом на дисплее красуется минусовая температура, возникнут уже серьёзные неприятности.

Сопротивление в цепи будет расти, а блок управления воспримет эту информацию, как острую необходимость увеличить количество поставляемого в цилиндры топлива. В конечном итоге расход бензина возрастет.

Особенности конструкции

Система охлаждения двигателя может быть трех видов:

воздушная;
жидкая;
смешанная.

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Место расположения измерителя на ВАЗ 2114

Назначение

Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы

Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.

Как заменить датчик температуры в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112?

Прежде чем приступать к замене ДТОЖ, необходимо убедиться в том, что отсутствуют неисправности в следующих системах — контакты датчика, вентилятор, радиатор, уровень и качество ОЖ.

Перед снятием неисправной запчасти необходимо заглушить и остудить движок, слить ОЖ, обесточить аккумуляторную батарею;
оценить доступность термодатчика и снять при необходимости мешающие детали;
отключить контакты ДТОЖ и выкрутить его из гнезда при помощи подходящего ключа (как вентиль — против часовой стрелки);
монтировать новый датчик (при необходимости обработать герметиком, если нет уверенности в герметичности детали);
провести обратные манипуляции по сбору;
запустить мотор и протестировать работу прибора.

ДТОЖ, который подозревается в неисправности можно проверить своими силами, имея под рукой пару приборов — теромометр и мультиметр.

Демонтированный датчик подключается к измерителю в режиме омметра и опускается в емкость с нагреваемой ОЖ, туда же помещается градусник. По мере нагрева сверяем данные с таблицей. Для примера — сопротивление при 30 градусах Цельсия составить примерно полторы тысячи, а при ста — меньше 150.

Таким же образом можно проверить и работоспособность нового датчика без его установки в систему, пытаясь определить точность его работы и впустую гоняя вентилятор.

Данная информация также применима к модификациям вышеописанных моделей – ВАЗ 21102 (восьмиклапанный инжектор 1,5 л), ВАЗ 21124 (шестнадцатиклапанный) и другим разновидностям.

Но при выборе модели запчасти, тем не менее, стоит обращать внимание на ее маркировку. Датчик температуры ВАЗ 2110 может и подходит другим моделям, но лучше удостовериться в совместимости

Где найти и как починить ваз 2114 датчик температуры

Кароче надо менять этот датчик) завтра поменяем

На приборке стало показывать температур двигателя 90 градусов, хотя машина стояла на улице в -6 градусов весь вечер. Потом в дороге температура была под 120-125 градусов. И почитав в чем проблема все сомнения пали на дтож. Здесь описан чисто мой метод, без слива антифриза через радиатор.

Скидываем воздухан

Не забудьте скинуть минусовую клемму с акб, дабы не возникло ошибок после того как скинете фишку дтож

И вот он сам датчик на между блоком цилиндров и термостатом

Перед тем как откручивать датчик, ждем пока антифриз остынет, далее скидываем фишку. И потихоньку откручиваем датчик ключом на 19, и самый ГЛАВНЫЙ момент это быстро вынуть датчик и закрыть отверстие дабы не выбежало много антифриза.

В моем случае я использовал палец

Далее так же быстро вставляем новый датчик и закручиваем его, перед этим можно смазать его термостойким герметиком.

И вот датчик на месте

Датчик поставил от фирмы Лузар

коробочка

картинка

Но в моем случае проблема не решилась, и на приборке так же показывает не правильную температуру. Подскажите куда еще можно заглянуть.

Модуль зажигания (МЗ)

Модуль зажигания устанавливается на 8-ми клапанных двигателях на площадке, которая крепится к блоку цилиндров. В 16-ти клапанных двигателях ВАЗ 2114 используются индивидуальная катушки зажигания. Предназначен модуль для формирования мощной высоковольтной искры необходимой для воспламенения топливовоздушной смеси в камере сгорания автомобиля. Имеет две катушки каждая, из которых отвечает за два цилиндра. При выходе из строя одной из катушек перестают работать сразу 2 цилиндра.

Признаки неисправности МЗ:

Не работает несколько цилиндров (чаще всего два);
Увлечённый расход топлива;
Вибрации ДВС;
Потеря мощности и тяги;

Категория: Датчики

Причины неисправности

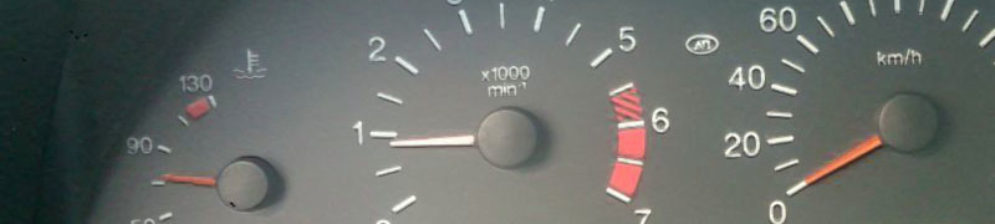

Зависание стрелки на приборной панели

Наверное, ни для кого не секрет, что зависание стрелок на приборной панели неразрывно связано с электрическими цепями в автомобиле. Для устранения неисправности, автолюбителю потребуются некоторые познания в автоэлектрике, а также конструктивные знания ВАЗ-2114.

Как показывает практика, большинство автомобилистов, при появлении такой поломки обращаются в автосервис, но данную проблему реально устранить своими силами. Но, прежде всего, необходимо найти непосредственную причину возникновения эффекта.

Какие есть варианты?

Итак, рассмотрим, возможные варианты зависания стрелки указателя температуры двигателя на приборной панели:

Сломался магнитный моторчик привода стрелки.
Разрывы и нарушения в работе электрических цепей приборной панели.
Замыкание в плате самой приборки.
Зависание, связанное с датчиком температуры.
Неполадки в ЭБУ.

Методы устранения

Когда основные причины определены, можно перейти непосредственно к методам устранения проблемы.

Итак, теперь, когда автомобилист во всеоружии, можно перейти непосредственно к процессу диагностики и ремонта.

Сломался магнитный моторчик привода стрелки

Процесс ремонта и разборки приборной панели

Самой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода. Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.

Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.

Разрывы и нарушения в работе электрических цепей приборной панели

Определение неисправности связанное с проводкой

Еще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.

Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.

Замыкание в плате самой приборки

Определение замыканий на плате приборки

Но, в данном случае, косвенным признаком является то, что выходят со строя и находящиеся рядом указатели. Так, может не показывать тахометр и другие указатели. Здесь, устранением неисправности является замена приборной панели в сборе.

Зависание, связанное с датчиком температуры

Местонахождение датчика температуры

Зависание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Так, его диагностику можно провести по аналогии с обрывом проводки, или проверить при помощи тестера. Если вследствие диагностических операций оказалось, что датчик ОЖ неисправен, его необходимо заменить.

Неполадки в ЭБУ

Процесс определения ошибок ЭБУ и их устранение

В данном случае, при помощи соответствующего кабеля необходимо подключиться к «мозгам» автомобиля и посмотреть, есть ли ошибки. Если их слишком много, то необходимо их обнулить.

Конечно, если данная процедура не помогла, то рекомендуется сбросить программное обеспечение. Данную процедуру рекомендуют доверять профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.

Проверка работы датчика

Для диагностики работы ДТОЖ необходимо завести автомобиль и дать двигателю прогреться до максимально рабочей температуры (90-98 С). Затем нужно отключить контакты и посмотреть расположение стрелки на панели приборов. Если она не двигается, причина в проводке или самом датчике. При указании стрелки на «ноль» необходимо проверить предохранитель. Если он цел, а при замыкании контакта на массу стрелка начинает прыгать – значит, датчик температуры не работает.

Провести более точную проверку состояния ДТОЖ можно при помощи мультиметра. Перед тем, как приступить к этой процедуре, необходимо подготовить емкость, способную выдержать температуру +100 С, водный градусник и кипятильник, при помощи которого будет нагреваться антифриз для тестирования датчика.

На мультиметре устанавливаем режим проверки омметра. Закрепляем щупы на корпус и контакты датчика. Кладем прибор в емкость с антифризом и начинаем нагревать его.

Сравниваем полученные данные с результатами полностью исправного устройства (см. таблицу ниже). Если показания ниже или выше, датчик можно считать неисправным.

Как поменять датчик температуры на «Пятнашке» — ВАЗ 2115 своими руками?

Датчик температуры ВАЗ 2115 является одним из измерительных приборов современного автомобиля. Как и любое устройство, он может выйти из строя. В статье рассматриваются его функции, типичные неисправности, дается инструкция по замене.

Датчик температуры охлаждающей жидкости (ДТОЖ) относится к охлаждающей системе машины. Его назначение контролировать температуру ОЖ. Пока мотор холодный, ЭБУ устанавливает обогащенную ТВС, после того, как двигатель прогреется, она становится нормальной.

Устройство представляет собой резистор, называемый термистором, помещенный в металлический корпус.

Схема устройства прибора

Сопротивление термистора при снижении температуры растет, одновременно напряжение, которое поступает на него, будет увеличиваться.

Возможные неисправности датчика

При поломке ДТОЖ ЭБУ считает, что температура двигателя нулевая, поэтому обогащает горючую смесь. Поломанный прибор нужно менять как можно быстрее. Чаще всего неисправность измерителя – это нарушение градуировки. В этом случае сопротивление некорректно меняется, а так как блок управления основывается на показаниях счетчика, то он неправильно работает.

Выявить неисправность ДТОЖ можно по включению вентилятора. Он должен включаться, если превышены допустимые значения. Правда, есть еще датчик включения вентилятора, который также может выйти из строя.

Таким образом, вентилятор может не включаться если:

окислились контакты;
повреждена проводка;
неисправны датчики.

Неправильная работа ДТОЖ приводит к повышенному расходу топлива, детонации, высоким холостым оборотам. Самое опасное — если поломан датчик температуры двигателя. В этом случае не запускается вентилятор, нет охлаждения двигателя, он перегревается, а в результате из-за этого может повести головку цилиндра.

Способы проверки регулятора на работоспособность

Перед проверкой измерителя следует сначала проверить исправность предохранителей, целостность проводки и замерить поступающее напряжение, которое должно быть 5В. Если нарушений проводки нет и напряжение в норме, то проверяется счетчик на сопротивление. Для проверки его нужно снять (автор видео — Устройство и ремонт автомобиля).

Для проверки понадобится электрочайник, термометр для измерения температуры наружной среды и мультиметр, установленный в режим для измерения сопротивления.

Термометр желательно взять не для измерения наружной температуры воздуха, а электронный.

Существует два способа проверки:

При первом датчик температуры охлаждающей жидкости с термометром помещается в электрический чайник. При этом прибор должен быть подключен к тестеру. Электрочайник следует включить в сеть и наблюдать за показаниями. С повышением температуры сопротивление должно расти. Когда она станет +15 градусов, сопротивление должно быть 4450 Ом, +40 – 1459 Ом. При 100 градусах сопротивление достигает минимума – 177 Ом. Если значения другие, это говорит о неисправности.
Если нет термометра, то измеритель проверяется после того, как вода закипит. При погружении в только что закипевшую воду на мультиметре должно высвечиваться сопротивление чуть больше 177 Ом. Иначе прибор поломан.

Проверка с помощью мультиметра

Инструкция по замене

Для замены необходимо купить новый датчик охлаждающей жидкости ВАЗ 2115. Его следует перед установкой проверить на работоспособность.

Замена – процедура несложная и состоит из последовательности действий:

Сначала нужно либо слить всю ОЖ из системы, либо только часть.

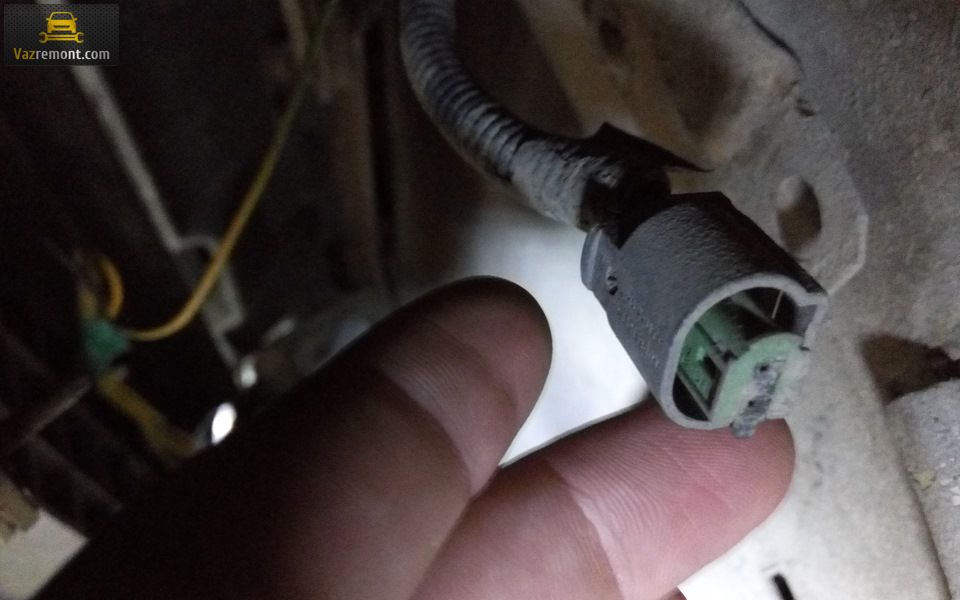

Далее от счетчика нужно отсоединить провода.
Затем с помощью ключа выкрутить прибор.
Теперь на место снятого измерителя устанавливается новый. Посадочное место следует тщательно очистить от загрязнений.
Затем присоединяются провода. Далее заливается антифриз согласно уровню, который показывает датчик уровня охлаждающей жидкости.

1. Отсоединяем провода от измерителя. 2. Выкрутили ДТОЖ. 3. Устанавливаем новый прибор. Все делается на остывшем двигателе во избежании ожогов! После проведения замены необходимо проверить, не протекает ли жидкость в месте соединения.

Для исправной работы двигателя и экономного расхода топлива необходимо следить за состоянием узлов и измерителей автомобиля. Умение выполнить замену ДТОЖ своими руками дает возможность сэкономить на СТО и вовремя устранять неисправность в случае поломки прибора.

Загрузка …

Видео «Замена ДТОЖ на ВАЗ 2115»

В этом видео демонстрируется, как поменять ДТОЖ своими руками (автор ролика — Василий Калугин).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Ваз 2114 имеет восьми клапанный двигатель, а температура в рабочем состоянии двигателя может составлять от 80 до 90 градусов по Цельсию, но данные показатели изменятся под воздействием тех или иных факторов. Перегрев двигателя нельзя игнорировать, следует предпринять шаги для устранения данного дефекта.

Жидкость, охлаждающая мотор играет огромное значение в нормальной работе автомобиля. Нельзя допускать закипание тосола в расширительном баке ВАЗ 2114, ведь это явный признак того, что датчик неисправен и его следует как можно скорее заменить на новый прибор.

Чтобы произвести замену самостоятельно, важно выполнить следующие последовательные манипуляции:

Вначале сливается охлаждённая жидкость, но только при полном остывании двигателя.
Затем вам следует вооружиться тарой для слива жидкости и накидными ключами номер 17, 13 и 8.
Начинаем демонтировать защитные узлы двигателя и радиаторный крепёж.
Далее следует включить печку на максимум и открыть кран отопителя и крышку расширительного бачка.
Обязательно приготовленную ёмкость устанавливаем под радиатором и начинаем откручивать пробку на сливе. Под большим давлением тосол начинает выбрасываться из бачка, потом все ваши действия должны быть неторопливыми и аккуратными.
На протяжение 10 минут ОЖ стекает, но в это время поставьте тару под двигатель и слейте охлаждающую жидкость с блока цилиндров, открутив предварительно пробку, она расположена под узлом зажигания.
Ждите, пока вся жидкость не выльется из системы, после чего можно снять и сам датчик отыскав его на авто.
Здесь нужно быть особенно внимательным, и обратить взор на маркировку, которая располагается по стороне шестигранника. Такое положение следует сохранить при сборке после проверки.
Сам измеритель следует демонтировать ключом на 21 и на его место устанавливается новое устройство.
После всех действий во все узлы должна быть залита новая охлаждающая жидкость, при помощи датчика убедитесь, что уровень жидкости находится в соответствующем состоянии.

Бывает, что даже после всех манипуляций датчик отказывается работать, тогда просмотрите ещё раз следующие моменты:

Возможно был плохо закручен сам прибор в посадочном месте.
Не исключается и такой вариант, как забрызгивание генератора по причине утечки охлаждающей жидкости.
Возможно, вы не залили ОЖ, просто забыли это сделать по неопытности.
Датчик изначально был неисправен или бракован. В этом случае необходимо всегда сохранять чек до тех пор, пока новый прибор не проявит себя наилучшим образом.

Проверка работоспособности

Производить диагностику работоспособности контроллера необходимо на не прогретом моторе. Датчик температуры антифриза передает информацию на блок управления, поэтому если температурный режим будет слишком высоким или низким, ЭБУ активирует вентилятор. Диагностика девайса может быть осуществлена несколькими методами, предлагаем ознакомиться с каждым способом.

Первый вариант:

Для тестирования работоспособности устройства необходимо завести силовой агрегат автомобиля, после чего проверить значение на контрольном щитке, то есть приборке. В том случае, если стрелка на индикаторе достигает наибольшего уровня, а мотор при этом по факту не прогревается, то контроллер нужно отключить от цепи питания. Если после того, как ДТОЖ был отключен, стрелка упала до минимума, это говорит о том, что девайс вышел из строя и его пора заменить.
В том случае, если на отключенном девайсе стрелка датчика так и осталась лежать на минимуме, то необходимо произвести диагностику контактов контроллера. Не исключено, что имеет место проблема замыкания контакта массы на кузове авто.
Когда водитель запускает двигатель, силовой агрегат прогревается равномерно. Если при этом стрелка датчика лежит на нулевой отметке или хаотично перемещается в разные стороны, это говорит о необходимости диагностики предохранительных элементов. Возможно, причина заключается в их некорректной работе.
В том случае, если предохранители работоспособны, попробуйте замкнуть контакт на заземление, то есть массу машины. Если в результате этого стрелка контроллера резко дернулась и направилась вверх, это говорит о неработоспособности регулятора (автор видео — канал В Гараже у Данилыча).

Есть еще один вариант диагностики, для его выполнения следует демонтировать контроллер.

Процедура демонтажа и проверки выполняется так:

Для того, чтобы получить доступ к контроллеру, следует демонтировать воздушный фильтр, а затем снять его корпус. Отключается зажигание, после чего от аккумуляторной батареи отсоединяется минусовая клемма.
Далее, из радиаторного устройства нужно будет слить весь расходный материал. Подставьте емкость под сливное отверстие, после чего открутите пробку и соберите весь антифриз.
Сделав это, от контроллера следует отсоединить разъем питания, после чего датчик можно открутить. В том случае, если открутить девайс руками не удастся, то используйте гаечный ключ на 19 для ослабления затяжки. Когда контроллер будет демонтирован, для его тестирования вам потребуется тестер — мультиметр, который настраивается в режим омметра. Также для диагностики вам обязательно понадобится термометр с возможностью определения температуры более ста градусов, а также термоустойчивая емкость.
Подготовив все необходимое, вам нужно будет опустить ДТОЖ в емкость с жидкостью и начать ее греть. При этом щупы тестера необходимо будет подсоединить к контакту датчика, а также его корпусу. При нагреве жидкости ее температура, соответственно, будет изменяться, вам необходимо будет снять показания с самого термометра, а также значения, выдаваемые мультиметром, после чего сравнить их с номинальными. Нормированные параметры указаны в таблице ниже. В том случае, если полученные значения отличаются, это свидетельствует о необходимости замены ДТОЖ, ремонтировать такой девайс не имеет смысла. Если же полученные значения соответствуют нормированным, это говорит о том, что причина кроется в неработоспособности других элементов, к примеру, проводки подключения или термостате.

Замена датчика температуры антифриза на ВАЗ 2106

Прежде чем менять датчик антифриза на ВАЗ 2106, следует учесть несколько важных нюансов:

двигатель автомобиля обязательно должен быть холодным. После выкручивания датчика из его гнезда начинает вытекать антифриз. А если двигатель горячий, то антифриз из него не вытекает, а выбрасывается мощной струёй, поскольку давление в горячем двигателе очень высокое. В результате можно получить сильнейшие ожоги;
перед тем как покупать в магазине новый датчик, следует внимательно осмотреть маркировку старого. Практически на всей вазовской классике используется один и тот же датчик с маркировкой ТМ-106. Приобретать следует именно его, поскольку корректная работа других датчиков производителем не гарантируется;
перед заменой датчика следует снять обе клеммы с аккумулятора. Это позволит избежать короткого замыкания, которое возможно при вытекании антифриза и попадании этой жидкости на провода.

Теперь об инструментах. Нам будут нужны всего две вещи:

рожковый ключ на 21;
новый датчик антифриза на ВАЗ 2106.

Последовательность действий

Замена датчика состоит из двух простых шагов:

С датчика аккуратно снимается защитный пластиковый колпачок с проводами. После этого датчик откручивается на несколько оборотов ключом на 21.
Выкрутив датчик, отверстие необходимо быстро закрыть пальцем
Когда до полного выкручивания датчика останется буквально пара оборотов, следует отложить в сторону ключ и взять в правую руку новый датчик. Левой рукой старый датчик выкручивается полностью, а отверстие, в котором он стоял, затыкается пальцем. Новый датчик подносится к отверстию, палец убирается, и датчик вкручивается в гнездо. Всё это необходимо проделать очень быстро, чтобы вытекло как можно меньше антифриза.

Порядок снятия ДТОЖ

Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:
Подождите, пока двигатель остынет, если вы только что заехали в гараж;
Вооружитесь накидными ключами на 17, 13 и 8;
Возьмите тару, в которую будет сливаться охлаждающая жидкость;
Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива

Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
В течение 10 минут жидкость будет постепенно стекать;
В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
Вам предстоит подождать еще около 10 минут, пока жидкость выльется.

Теперь снимает старый датчик температуры охлаждающей жидкости:
Отыщите его на своем автомобиле;
Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
Измеритель демонтируется при помощи ключа на 21;
Монтируется новый измеритель.

Устанавливаем новый прибор

Для этого:
Приобретаем новый датчик ТОЖ;
Все тем же ключом на 21 монтируем его на место старого;
Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Загрузка …

О системе ВАЗ 2114

Как известно ВАЗ 2114 является практически копией автомобиля ВАЗ 2109, но только подвергшейся рестайлингу. ВАЗ 2114 унаследовала почти все параметры «девятки» за исключением одного, четырнадцатая модель выпускалась всегда только с инжекторными двигателями, а вот «9-ка» стартовала с конвейера еще с карбюраторными двигателями.

Всем известно о надежности и неприхотливости инжекторного двигателя по сравнению с карбюраторными аналогами. В настоящее время автомобилей с карбюраторами становится все меньше и меньше, а выпуск таких автомобилей и вовсе запрещен из-за норм евростандартов.

Инжекторная система ВАЗ 2114 оснащается огромным количеством различных датчиков, которые участвуют в ходе работы двигателя. Иногда случается, что какой-нибудь из датчиков может выйти из строя и тогда работа всего ДВС становится неправильной, загорается лампа «CheckEngine», повышается расход топлива и многое другое. Чтобы быстро и точно определить проблемы неисправности автомобиля необходимо знать все признаки неисправностей датчиков для выявления виновника проблемы.

В данной статье рассказывается о датчиках системы управления двигателем ВАЗ 2114, а именно подробно описан каждый из датчиков, где он расположен и за какую функцию отвечает. Прочитав данную статью, Вы с легкостью научитесь определять вышедшие из строя датчики, а так же будите знать о их местонахождении.

Заключение

Многие водители при поиске устройства для его замены на автомобиле сталкиваются с рядом проблем. Зачастую им приходится обращаться к более опытным товарищам с вопросом: «где находится этот датчик?».

Производитель надежно его упрятал за передним бампером. Именно это место считается наиболее благоприятным для датчика. Если его расположить в задней части авто, то вероятны частые сбои в его работе.

ДТНВ является хорошим информатором, способным предупредить водителя о приближении, например, гололёда, что существенно облегчит жизнь водителю и поможет скорректировать дальнейшие планы на день.

В случае возникновения проблем с датчиком, необходимо определить с причиной поломки, после чего выбрать наиболее эффективный вариант её устранения. Установка нового устройства не вызывает трудностей у большинства водителей, просто необходимо следовать указаниям инструкции.

Многие автомобилисты сталкивались с тем, что стрелка указателя температуры на приборной панели ВАЗ-2114 переставала показывать, не трогалась с нулевого положения, или зависала. Но, не все понимают, с чем связана данная неисправность, и как её устранить. В данной статье, рассмотрим возможные варианты появления такой поломки и методы устранения.

Видео о диагностике указателя температуры (обзор проблем):

https://youtube.com/watch?v=EEgdLFFD6Ck
