Неисправности бобины - катушки зажигания нива 21213

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
«Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Как проверить катушку зажигания Нива 21213

Поводом к проверке катушки могут послужить перебои в работе системы зажигания, при которых двигатель «троит», пытается заглохнуть, появились рывки и провалы при нажатии на педаль газа. Либо он вообще отказывается запускаться.

Причинами этих проблем являются либо снижение энергии тока высокого напряжения вырабатываемого неисправной катушкой (искра на свечах слабая и через раз), либо вообще прекращение ею выработки этого самого тока.

Проведем полную проверку катушки Нива 21213 со снятием ее с автомобиля (если нет особой необходимости можно и не снимать ее). Для проверки потребуется омметр или мультиметр (автотестер) с режимом омметра.

Проведем четыре проверки: внешнего вида, первичной обмотки на «обрыв», вторичной (высоковольтной) обмотки на «обрыв», обмоток на короткое замыкание на «массу».

— Снимаем катушку зажигания с автомобиля

Отворачиваем гайки крепления проводов к выводам катушки, снимаем наконечник центрального бронепровода, отворачиваем гайку хомута крепления катушки к кузову автомобиля и снимаем ее.

— Проверяем внешний вид катушки зажигания

Осматриваем ее на предмет обнаружения механической деформации, трещин на крышке, подтекания масла. Деформированную или с подтеками масла катушку заменяем, трещину в крышке можно зачистить и залить эпоксидным клеем.

— Проверяем первичную обмотку катушки зажигания Нива 21213

Щупы мультиметра или автотестера в режиме омметра присоединяем к боковым выводам катушки.

Сопротивление исправной первичной обмотки при температуре 20-25 гр. должно составлять 0,45±0,05 Ом. Если оно ниже, то имеется короткое замыкание, если выше или стремится к бесконечности — в обмотке «обрыв».

Такое низкое сопротивление первичной необходимо для работы катушки при пуске двигателя, когда напряжение на выводах АКБ падает до 6-8 В из-за пуска стартера.

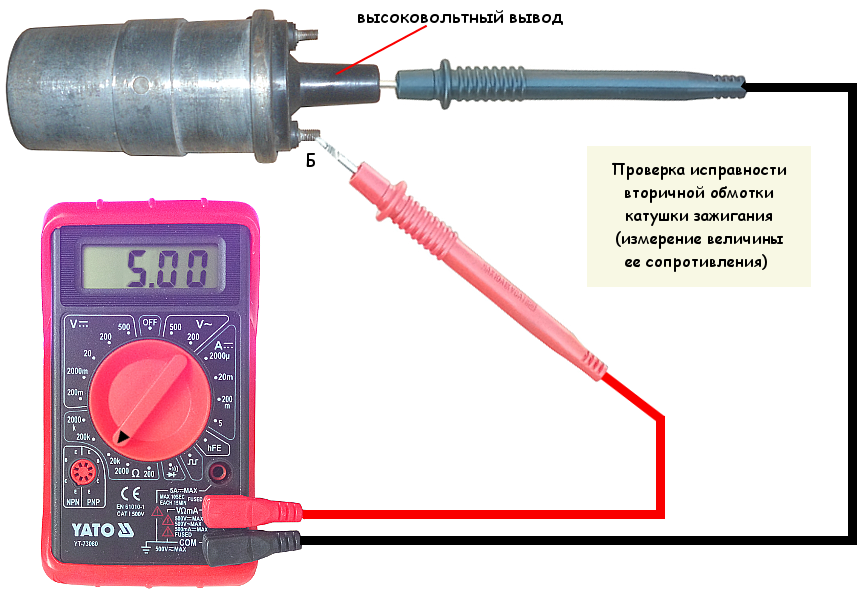

— Проверяем вторичную обмотку катушки зажигания Нива 21213

Щупы мультиметра или автотестера в режиме омметра присоединяем: один к боковому выводу «Б» катушки, другой к ее центральному высоковольтному выводу.

Сопротивление исправной вторичной обмотки при температуре 20-25 гр. должно составлять 4,5 — 5,5 кОм. Если оно ниже, то имеется короткое замыкание, если выше или стремится к бесконечности — в обмотке «обрыв».

— Проверяем сопротивление изоляции на «массу»

Щупы мультиметра или автотестера в режиме мегаомметра присоединяем: один щуп мультиметра на вывод «+Б» катушки, другой на ее корпус. Сопротивление должно быть не менее 50МОм.

Это означает, что катушка зажигания исправна и способна выдерживать напряжение переменного тока не менее 1500 В (50 Гц), подаваемого между одним концом первичной обмотки и корпусом в течении минуты, не вызывая разрядов.

При выявлении отклонений в показаниях мультиметра от нормы катушку зажигания заменяем новой.

Примечания и дополнения

— В бесконтактной системе зажигания карбюраторного двигателя 1,7 л автомобиля Нива 21213 применяется катушки зажигания 27.3705, 27.3705-01, 027.3705, или 8352.12, АТЕ1721. Они маслонаполненные с разомкнутым магнитопроводом.

— Опытными нивоводами рекомендуется всегда возить с собой запасную исправную катушку зажигания, что бы отказ штатной катушки не стал причиной задержки в пути.

Источник

Перенос модуля зажигания Шнивы

Нередко на БУ машинах можно столкнуться с тем, что прежний владелец перенес катушки в другое место. Перенос модуля актуален ввиду причин.

Снижение нагрева корпуса – начинка коробки боится повышенной температуры.
Исключение попадания пыли и влаги.
Удобство обслуживания.

Замена места расположения блока выглядит так.

гаечным ключом откручивается корпус детали от посадочного места;
далее можно снять сам модуль;
выбрать место, куда можно перенести коробок – следует учитывать длину проводов;
закрепить винтами катушку на корпусную панель автомобиля.

Аналогично деталь переносится на Нексии и других моделях ВАЗ.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Модули и катушки зажигания Лада Нива 4х4

В этой группе товаров представлены модули и катушки зажигания для автомобилей Лада Нива 4х4 (ВАЗ 2121, 2131).

Модуль зажигания – это элемент, который предназначен для получения тока и передачи его через высоковольтные провода на свечи. Модули бывают двух видов 2112-3705010 и 2111-3705010, но они не взаимозаменяемы, так как устанавливаются на разные системы зажигания. Также есть раздельные катушки зажигания, по одной на каждый цилиндр, устанавливаются на свечу зажигания без высоковольтных проводов 2112-3706010.

Катушка зажигания нужна для получения искры зажигания и воспламенения топливно-воздушной смеси.

2112-3705010 на автомобилях восьми и шестнадцати клапанных с объёмом двигателя 1.5;
2111-3705010 на автомобилях восьми клапанных с объёмом двигателя 1.6;
2112-3706010 на автомобилях шестнадцати клапанных с объемом 1.4, 1.6.

Какие признаки неисправного модуля зажигания?

провалы тяги на разгоне;
на комбинации приборов загорается «check engine»;
неравномерная работа двигателя на холостых оборотах «плавают»;
двигатель «троит», не работает одна из пар цилиндров (это слышно).

Но в отличие от модуля, при неисправности катушки, в след за ней из строя может выйти и контроллер.

Замена модуля

Как снять и порядок подключения:

Модуль зажигания (МЗ) — это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.

Принцип работы модуля зажигания ваз 21214

Контроль МЗ выполняет Электронный Блок Управления, который подает на обмотки катушки ток. После чего генерируется высокое напряжение (по закону индукции) и в необходимый момент подается на свечу зажигания. МЗ — это две катушки зажигания, два коммутатора, четыре выхода на высоковольтные провода и пластиковый корпус. В системе зажигания применен метод «Холодной искры» — каждая катушка связана с двумя цилиндрами: первая — первый и четвертый цилиндр, вторая катушка — второй и третий цилиндр.

Признаки неисправности

Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.

Как найти модуль зажигания?

Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.

Подключение ВВ проводов к модулю зажигания

В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.

Стоимость модуля зажигания для ваз 21214

Примерная стоимость составляет от 650 до 1100 рублей.

Катушку зажигания на автомобиле Ваз 2121 и Нива 2131 снимают для замены в случае выхода из строя. Катушка не поддается ремонту и подлежит замене. Для выполнения ремонтных работ потребуется стандартный набор инструментов, после чего, при наличие всего необходимого, проделайте следующую последовательность действий:

Откройте капот. Работы проводят при выключенном зажигание, так же можно отсоединить клемму минус от аккумуляторной батареи.

Отсоедините от катушки центральный высоковольтный провод, сняв его резиновый колпачок и потянув провод на себя.
Далее ключом на восемь откручиваем две гайки крепления наконечников питающих проводов низкого напряжения к шпилькам катушки и снимаем их вместе с шайбами.

Теперь можно снять катушку. Для этого торцовой головкой на десять откручиваем две гайки крепления кронштейна катушки к шпилькам кузова и снимаем ее.

На этом ремонтные работы по снятию и замене катушки зажигания на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните ее замену или какой-либо другой ремонт, после чего установку проводим в обратной последовательности.

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке. Если в правой колонке есть ссылка «Стоимость» – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара

Если в правой колонке нет ссылки «Стоимость» – такие детали мы не продаем и заказы на них не принимаем

Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Стоимость» – такие детали мы не продаем и заказы на них не принимаем

Если в правой колонке есть ссылка «Стоимость» – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Стоимость» – такие детали мы не продаем и заказы на них не принимаем.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Блок проводов вынимается из разъёма. На блоке каждой клемме (А, В, С, D) соответствует гнездо. Тестирование при работающем двигателе производится так.

Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт.
Первый контакт в гнездо С, второй масса. Переключатель на омметре (20 Ом). В норме показывает меньше 1 Ом, то есть масса в норме.
Первый контакт в гнездо В, второй масса. Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В.
Контакт А проверяется аналогично предыдущему.

Если такая проверка показала норму, нужно тестировать модуль. Если нет, искать причину в электрической цепи до катушки.

Причины дефектов

Поломки катушек зажигания могут быть вызваны с несколькими факторами, а именно:

Механическое воздействие. Возможно простое старение устройства привело к коррозии изоляции, что вызвало ее разрушение. Возможно от случайного удара повредился корпус и масло из катушки вытекло, а это привело к ее перегреву. В таких случаях лучше сразу заменить преобразователь новым.
Нарушение контакта. В летний период и межсезонье из-за попадания влаги на контактной группе может появиться окисление. Это приводит падению мощности напряжения в свечах зажигания.
Перегрев. Такой дефект более распространен на катушках индивидуального типа. В летнюю жару, а также при длительных поездках вряд ли Вы сможете контролировать температуру катушки зажигания. Однако во избежание таких ситуаций можно использовать качественные устройства и жидкости охлаждения.
Повышенная вибрация. Также особо опасны при использовании индивидуальных катушек зажигания. Основная вибрация воздействующая на устройство исходит от цилиндров ДВС. Для уменьшения воздействия этих сил достаточно своевременно устранять неполадки в работе мотора.

В принципе катушка долговечный и очень надёжный элемент, а главная причина при большинстве поломок – это банальное старение, что и приводит к нарушениям изоляции и нормальной работе. Ниже приведем способы проверки целостности катушек.

Характеристики и установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива (ВАЗ 2123)

Зажигание «Божья искра»

Что такое зажигание «Искра»? Это аналог модуля зажигания 2112-3705010.

Основная причина его выхода из строя — вибрация и плохое охлаждение. Частично эти недостатки компенсируются переносом МЗ с мотора на кузов, но это лишь полумера. Полноценным решением проблемы является применение коммутаторного зажигания «Искра».

Функциональное описание «Искры»:

заменяет ненадежный 2112-3705010 на сборку из 2 коммутаторов и катушку зажигания 2111-3705010.
работает только под управлением Января 5.1 и других ЭБУ, не содержащих в себе силовые ключи управления катушками зажигания. С Январем 7.2 и его аналогами не работает!
не боится жары и вибраций, т.к

коммутаторы располагаются вдали от мотора (на моторном щите или в другом месте на кузове), а в самих коммуаторах нет ненадежной пайки по алюминию.
Позволяет получить мощную и стабильную систему зажигания, что особенно важно в турбированных моторах, где при наддуве выше 1.5Атм не редко возникают перебои на штатной системе зажигания.

С не меньшей пользой применяется и на атмосферных моторах.

В случае выхода из строя ремонт сводится к покупке недорогого коммутатора (примерная цена 350р) и его несложной доработке.

В случае же применения 2112-3705010 каждый его выход из строя приводит к трате денег порядка 1700-2500р.

Внешний вид применяемой с Искрой катушки зажигания 2111-3705010:

Отдельное слово о пресловутых «волгокатушках».

Если говорить кратко — применение их в наше время есть невежество и «деньги на ветер». Если говорить подробнее — качество деталей ГАЗ самое низкое, что есть из отходов производства на рынке. Все тесты катушек ГАЗ, проводимые в разные годы и разными людьми, однозначно показывают нижайшие параметры у этих катушек.

Более того, зачем монтировать 2 раздельные катушки, вместо одной компактной катушки?

2. Что такое bolt-on комплект Искры?

Шнур искры имеет такой же разьем, как и в 2112-3705010! Это по истине уникальное предложение, т.к. таких разьемов нет в отдельном виде и для Искры они изготавливаются специально.

Не требуется никакого вмешательства в проводку машины, чтобы установить Искру. Она подключается как штатный 2112-3705010!

3. Какие особенности установки комплекта Искры? Коммутаторы в обязательном порядке должны быть «заземлены», т.е. иметь соединение между своим алюминиевым корпусом и массой машины проводом сечением не менее 0.75 кв.мм.. Соединение надо выполнить до первого включения зажигания. Без соединения коммутаторы могут выйти из строя сразу.

Внешний вид «Искры»:

Установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива Старый 2112

Модуль один раз подвел, новый тоже что-то капризничал 1 раз. Не стал дожидаться пока он погибнет и стал искать решение. Оказалось, это одна из болячек машин до 2006 года, выходит из строя модуль зажигания. Решил заказать с дополнительным переделанным комутатором, хотя если я правильно понял доработать самому его несложно.

Распроводовка, 3 комутатора 2250р. Катушка зажигания 1350 р.

Площадка под катушку с дополнительной массой (так на всякий случай). Новая катушка крепится на 4 болта, против штатных 3х.

Коммутаторы крепим к болту тормозного бачка.

Катушку убираем подальше от двигателя. У меня она стала под заднее крепление воздушного фильтра. Вид со стороны левого крыла.

Вид со стороны двигателя.

Соединяем провода и заводим. Работает ровно. Из субъективных наблюдений стала лучше заводится. Обычно с первого оборота заводилась и тут же глохла. Со второго заводилась и работала ровно. С новым зажиганием заводится с первого оборота. По расходу примерно тоже осталось. По надежности посмотрим, но штатный модуль лежит в багажнике. Перекинуть провода на него если что пара минут.

Замена помпы охлаждения двигателя для Шевроле Нивы (ВАЗ 2123)

Что-то зашумело, точнее начинало шуметь уже где-то месяц назад. Но звук проявлялся и исчезал, а тут зашумело постоянно.

Модуль зажигания нового образца

Крепятся они совершенно по разному. Поэтому новый в отличии от старого держится на одном болте, а не на трех. Контроллеры я закрепил на уголок, который прикрепил под болт крепежа воздушного фильтра.

Буквенные обозначения ясно видны на корпусе устройства. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков.

Случается, это из-за следующего: Работа автомобиля происходила при нерабочих ВВП высоковольтных проводах — прим.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата. Тестирование при работающем двигателе производится так.

Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт. Первый контакт в гнездо С, второй масса.

Переключатель на омметре 20 Ом. В норме показывает меньше 1 Ом, то есть масса в норме. Первый контакт в гнездо В, второй масса.

Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В. Контакт А проверяется аналогично предыдущему.

Катушка зажигания Шевроле Нива

Если такая проверка показала норму, нужно тестировать модуль. Старые свечи черные от нагара, но ничего криминального внешне нету. Ставим новые, молимся и заводим. Вжиииихх — завелась, не троит. Чутка погрел движок, пробую ехать — всё круто, еду Резко лечу домой радостный, на часах уже 8 вечера.

Про себя думаю — повезло, что свечи. Так бывает — их пробивает.

На следующий день с утречка везу жену на работу 15 минут туда , еду обратно и уже практически подъезжай к дому, чувствую — пропала тяга, нажимаю на газ — машина тормозит. Спустя пару секунд и движок затроил.

Блин, думаю, хорошо что доехал своим ходом. Гугл говорит — меняй высоковольтные провода, их также пробивает и по идее их тоже надо менять почаще, а не ездить на одних проводах года.

ВВ-провода Сажусь на автобус и еду в ближайший магазин запчастей. Выбор не велик, нет брендовых и крутых Тесла и им подобных. Это особенно актуально при эксплуатации в сложных условиях, когда двигатель работает на высоких оборотах, при этом скорость передвижения небольшая и в результате вентиляция салона недостаточная.

На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период. Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.

В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей.

Загрузка ..

При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм. Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.

Снимаем экран двигателя. Снимаем с выводов катушки зажигания наконечники высоковольтных проводов. Отжав фиксатор колодки жгута проводов системы управления двигателем… …отсоединяем колодку от разъема катушки. Шестигранником «на 5» отворачиваем четыре винта крепления катушки к кронштейну… …и снимаем катушку. Устанавливаем катушку зажигания в обратной последовательности. Для правильного подсоединения наконечников высоковольтных проводов… …на корпусе катушки рядом с её выводами нанесены номера цилиндров.

Проверка катушки зажигания

Не все водители знают, как проверить катушку зажигания. А в пути такие знания могут пригодиться. Если у машины проявились выше описанные симптомы, то для начала проверьте наличие искры. Для этого достаточно отсоединить высоковольтный провод и при работающем стартере поднести его к любой металлической части кузова на один-два миллиметра. Если вы видите стабильную мощную искру, то с бобиной все в порядке.

Если искры нет, то необходимо знать, как проверить исправность обмотки трансформатора. Проверьте наличие низковольтного напряжения на клеммах первичной обмотки. Отсутствие напряжения указывает на неисправность проводки, генератора, аккумулятора и т. д

Обратите внимание на клеммы, при большом токе их соединения часто горят и искрят. Это вызывает окисление токопроводящих поверхностей

Во время проверки высоковольтного модуля может оказаться, что искра есть, но недостаточно мощная и ненадежно воспламеняет горючую смесь. Это бывает по нескольким причинам:

механическое разрушение корпуса или кабеля высоковольтного модуля;
межвитковое замыкание вторичной обмотки;
снижение сопротивления изоляции обмоток;

Со временем в корпусе устройства появляются микротрещины. Как проверить исправность катушки зажигания в этом случае. Обмотка контактирует с влажной атмосферой и теряет через нее часть энергии высоковольтного импульса. Проверить это несложно. Откройте капот в темном гараже. Если катушка светиться, как наэлектризованная, из нее течет во все стороны светящаяся электрическая энергия или искрит в каком-либо месте, то значит, ее корпус потерял изоляционные свойства.

Обмотка при таком использовании не сгорает, но мощность двигателя падает. Тем не менее, нагрузка на обмотки повышается и они горят.

Искрение у Нексии

Незначительный голубоватый ореол вокруг модуля не в счет – это норма и не входит в признаки неисправности катушки зажигания. Просто проверьте, насколько греется катушка зажигания. Ее температура не должна превышать 90 градусов.

Но когда греется катушка зажигания — трансформатор обязательно сгорает.

Межвитковое замыкание, так же, как и потеря сопротивления между обмотками, снижает коэффициент трансформации, ток потребления увеличивается, и обмотки начинают греться, а затем горят.

Некоторое время может происходить слабое искрообразование, но приговор однозначен – обмотка сгорит. Также обмотки горят из-за малого зазора свечей.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Свечи зажигания.

При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.
