Схема ваз-21083, ваз-21093 и ваз-21099 с панелью приборов 21083, с монтажным блоком 2114-3722010-60, выпуск

Замена проводки ВАЗ 2109

При многочисленных ремонтах проводка старых машин может быть заменена с применением кабелей с любым цветом изоляции. Поэтому при обнаружении в электросхеме ВАЗ 2109 проводов непонятного обозначения их необходимо прозвонить тестером. Для более плотного анализа рекомендуется использовать интерактивную схему проводки, которую легко найти в сети.

Смена проводки на автомобиле может проводиться целиком или по частям.

Для полной замены своими руками необходимо:

  1. Снять подкапотный жгут, начиная с разъема правой фары и двигаясь к колодкам коммутатора и блока предохранителей.
  2. Демонтировать задний жгут проводки, начиная снятие с задних фонарей и модуля в топливном баке.
  3. Снять пластиковый кожух панели приборов и демонтировать жгуты проводки.

Процедура ремонта проводки на ВАЗ 2109 представлена на видеоролике от канала AVTO LIVE.

https://youtube.com/watch?v=4eI3NlTWvVs

Вся проводка на ВАЗ 2109 сходится на блоке предохранителей. При снятии желательно выполнить фотографии прокладки кабелей и подключения разъемов. Это пригодится при установке новых проводов, которые могут отличаться по длине и разъемам от использовавшихся. Во время монтажа необходимо тщательно зачищать и плотно устанавливать провода массы. При плохом контакте включение цепей будет сопровождаться щелчком и отключением испытываемой цепи или всей электрики. Перед окончательной сборкой салона следует проверить функциональность всех электрических узлов. Контроль рекомендуется проводить как включением отдельных цепей, так и совместно.

 Загрузка …

Скорость движения

Прибор скорости движения – спидометр, относится к наиболее важным показателям. Кроме скорости движения, он показывает и пройденный путь. На моделях выпуска до 1995 года это в основном только общее значение пробега. Более поздние модели имеют счетчик длины суточного пути и кнопку, позволяющую обнулять его.

При возникновении сбоев в работе спидометра, следует проверить крепления и состояние гибкого вала

Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не помогло, то требуется установка нового спидометра

Цена услуг в салоне за данный ремонт небольшая, поэтому лучше сразу обратиться к специалистам.

Ваз 2108 не работает панель приборов

Уважаемые посетители сайта «Автотрек»! Будем вам очень благодарны за комментарии к видео ролику «Ваз 2108 не работает панель приборов», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Полезное видео, спасибо

10.11.2016 — 10:35 Вадим Лагун

Менял рейку на днях, заодно ставил замок от калины, думал ппц с проводкой накосячил. искал весь вечер почему нет сигнала, посмотрел видео глянул контакты-не достают почти см, видимо посадка у рейки немного другая и вал поднялся, спасибо дружище

27.10.2016 — 00:49 Радик ТатариН

Час возился, всё бросил и пошёл домой залез в инет, сразу попалась эта видюшка и бегом чинить, теперь как часики от души подскажи, левая лягушка куда идёт, правая на сигнал как я понял

04.10.2016 — 08:15 Lu

От спасибоОт души автору Завтра пойду чинить, такая же беда случилась.

08.09.2016 — 11:55 Павел Терновых

Менял рулевую рейку пропал сигнал искал причину не нашел. Спасибо автору за видео. Сейчас все работает

20.08.2016 — 15:51 Александр Сечко

ты бы для начала поменял датчик аварийного давления масла= говорят нужная фигня

21.07.2016 — 17:45 Ержан Мукашов

у меня такая хуйня, сейчась попробуя

10.07.2016 — 10:16 Егор Харченко

у меня ваз 2109 подскажи куда идёт — на сигнал руля лада заводской

Сообщений 11

1 Тема от Andrey08 2009-12-16 13:01:12

  • Зарегистрирован: 2010-08-11
  • Сообщений: 91
  • Репутация :

Тема: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок). Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

2 Ответ от maik 2009-12-16 19:38:20

  • maik
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-25
  • Сообщений: 187
  • Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок). Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

можно также проверить массу на приборку . ( масса это сила ))) от нее все беды .

3 Ответ от ils 2009-12-17 06:58:25

  • ils
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-06-16
  • Сообщений: 540
  • Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Согласен с maik-ом — скорее всего масса отошла. Крепится оная под торпедой сверху над местом где рулевой вал прикручивается к кузову. Второе место — реле от замка зажигания. Я видел двух видов такие релюшки — на одних есть язычок, который надо к кузову прикрутить(в подкапотном пространстве такая стоит — реле стартера кажись), на вторых выведен черный провод — он должен на кузов идти куда-нибудь. На сваей проверял — как только масса пропадала с этой релюшки — вся приборка умирала, дворники тоже не пахали.

4 Ответ от SokolOFF 2009-12-17 08:38:33 (2009-12-17 08:42:23 отредактировано SokolOFF)

  • SokolOFF
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-12-25
  • Сообщений: 624
  • Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Судя по количеству всего и сразу, смею предположить:

-контактная группа замка зажигания

-банально вылетела одна из колодок (вродь красная) из блока со стороны салона

-залитый блок тоже вариант

ЗЫ проверять я стал бы как раз в таком порядке)) ну сначала, конечно, визуальный осмотр блока. Насчет массы, ИМХО, врятли. ведь выключатель фар в том же месте массу берет.

Кстати, еще вопрос ща вспомнил: «фары» именно ФАРЫ (ближний,дальний) или габариты? И, машина вообще заводится? просто если габариты горят, но машина не заводится, то 90% реле зажигания либо контактная группа (или их проводка). У меня был такой случай.

  • Зарегистрирован: 2010-08-11
  • Сообщений: 91
  • Репутация :

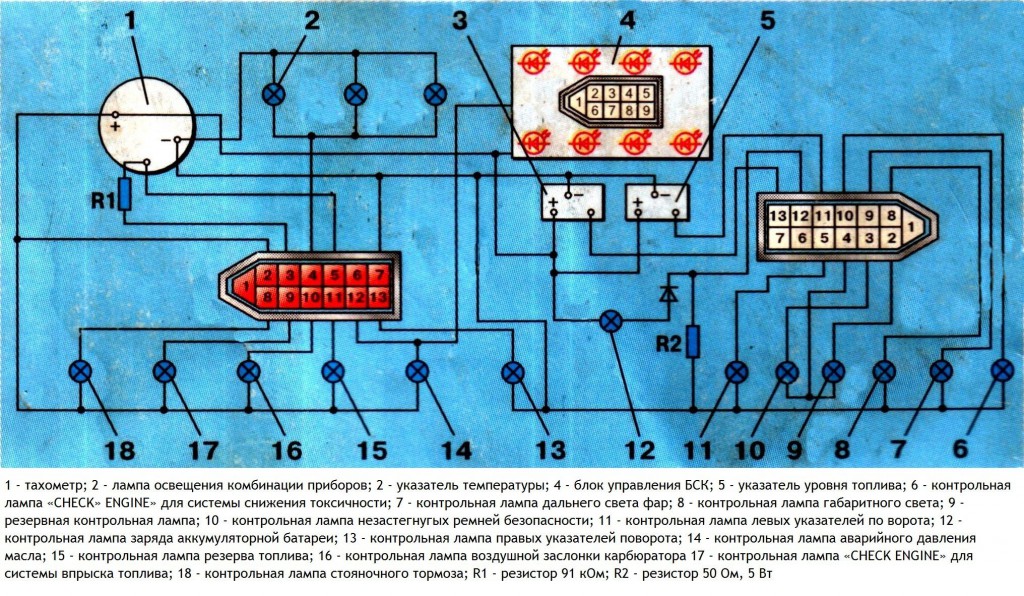

Электросхема приборов на панели

У Ваз 2109 электрические схемы размещены методом печатного монтажа на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы штекеров можно условно разделить на:

  • БСК;
  • освещение, габариты;
  • характеристики работы узлов.

Условная нумерация гнезд отличается от стандартного расположения. Верхний штекер имеет номер 1, затем идет продолжение нумерации вниз по правой стороне, продолжаются цифры сверху по левой стороне. Клеммы БСК имеют горизонтальное положение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с евровариантом торпеды и высокой, блоки разъемов располагаются горизонтально. Если смотреть от багажника, то вверху БСК, справа 13 гнезд освещения, слева показатели работы узлов.

Бортовая система контроля

БСК создана на автомобилях с высокой модификацией торпеды и вариантом евро. Помогает во время движение контролировать состояние тормозных колодок и уровни жидкости в узлах. На панель выведены датчики уровня:

  • тормозной жидкости;
  • масла;
  • охлаждающей жидкости;
  • омывающей.

Кроме этого реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках

В нормальном состоянии индикаторы не светятся и не привлекают к себе внимание

Все лампочки БСК загораются в момент включение зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда контролируемый элемент приближается к критическому уровню, точнее минимальному для нормальной работы конкретного узла. Меры надо принимать незамедлительно, поскольку запас на сигнал лампы приборной доски не предусмотрен.

Бортовая система контроля значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах и предупреждает о возникновении критической ситуации. Но она не исключает необходимость проверки уровней масла и тормозной жидкости перед выездом из гаража, регулярной профилактики тормозов и смены накладок до того, как они сотрутся.

Главные показатели

У Ваз 2109 панель приборов, схема электрическая на плате, имеет разные по цвету разъемы выводных штекеров. К красному подключены датчики, которые являются самыми важными для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

  • уровень горючего в баке;
  • состояние стояночного тормоза;
  • положение воздушной заслонки карбюратора;
  • аварийное давление в системе;
  • уровень заряда аккумулятора;
  • впрыскивание топлива;
  • тахометр.

В эту группу разъемов подключается и лампа показателей поворотов направо и резисторы. У старых моделей до 1995 года Ваз 2109, схема электро не имеет разъемов БСК, поэтому распределений ламп несколько иное и включает некоторые лампы аварийного и контрольного света, уровня тормозной жидкости и аварийной сигнализации.

Осветительные приборы и габариты

К белому разъему выводных штекеров подключены в основном датчики, которые сигнализируют о работе осветительных приборов, это лампы:

  • наружного освещения;
  • противотуманных фар;
  • габаритов;
  • аварийного освещения;
  • дальнего света;
  • показателей поворотов;
  • стопов;
  • фар движения на задней скорости;
  • обогрева заднего стекла.

В эту группы гнезд входит и подключение таких показателей, как непристегнутые ремни и регулировка токсичности впрыскивания, показатели включения поворотов налево в момент начала движения.

Рулевое колесо и его тюнинг

Все эксперты и профессиональные специалисты считают, что самым безопасным является штатный руль транспортного средства. Именно он разработан заводом-производителем и именно это колесо прошло необходимые испытания в соответствие с конструкцией автомобиля. В крайнем случае, рекомендуется менять руль на колесо от того же производителя, более новой модели. В частности, для Ваз 2109 отлично подходят удобные и «ухватистые» рули от Ваз 2115 и т. д. С другой стороны, если владельцу хочется большего, то на рынке всегда можно приобрести любую «баранку», как от именитого производителя, так и рулевое колесо кустарного производства.

Ваз 21093 тюнинг салона

Все же, как и было сказано выше, оптимальным вариантом считается установка штатного руля с оплеткой, которую мы и разберем тщательно. Не стоит говорить, что выглядит такой руль великолепно, а в руках держится очень удобно, благодаря возросшей толщине обода.

Оплетка

Кожаный руль смотрится всегда восхитительно. Он всегда приятен на ощупь, выглядит презентабельно и дорого. Кроме того, кожа так сказать «дышит», что сказывается на комфорте во время держания руля при длительных поездках. Приступим к оплетке руля кожей своими силами (эта процедура у мастеров стоит очень дорого):

Для начала обтягиваем руль пищевой пленкой, чтобы сделать трафарет.

Крутой тюнинг салона Ваз 21093

  • Наматываем поверх пленки бумажный или лучше малярный скотч.
  • Прорисовываем маркером по скотчу места швов.
  • Срезаем скотч по разметке, делая это очень аккуратно.
  • Снимаем трафареты, которых получается три.
  • Вырезаем лекала из бумаги.
  • В кожаной заготовке в местах, где предусмотрены швы, добавляем по 5 мм (по периметру же обода руля, напротив, убираем 2 мм).
  • Сшиваем кожу, оставляя минимальный запас за швом нитки, а остальное отрезаем.
  • Прострачиваем шов по периметру получившейся заготовки.
  • Продеваем нитку, как шнурок в ботинке, с помощью иголки.
  • Пропускаем нитку за петельки швов на разных сторонах оплетки.
  • Фиксируем в конце процедуры нитку.
  • Все снятые детали и элементы ставим на место.

Замена руля

Если рулевое колесо меняется на новое, то процесс работы будет выглядеть следующим образом. Начали:

  • Отсоединяем минусовую клемму от АКБ.
  • Вынимаем ключ из замка зажигания.
  • Рулевое колесо проворачиваем до момента, когда сработает фиксатор запирания рулевого вала.
  • Наносим соответствующие метки на руле и панели приборов.
  • Берем отвертку и поддеваем накладку крышки звукового сигнала.
  • Затем снимаем ее.
  • Отворачиваем два винта, снимаем крышку (действуем фигурной отверткой).
  • Теперь нужно вооружиться головкой на 24 и отвернуть гайку, которая фиксирует рулевое колесо (отворачиваем гайку не полностью, а на несколько витков).
  • Руль стягиваем на себя по шлицам вала.
  • Отворачиваем гайку и снимаем руль.
  • Метки со старого руля переносим на новый.
  • Устанавливаем новое рулевое колесо.

Вышеприведенная инструкция – это легкий тюнинг салона Ваз 2109. Существует же и более полный, где модернизации своими руками подвергается коврик, ручка КПП, насадки на педалях, кнопки и т. д. В процессе работ обязательно нужно использовать видео и фото – материалы. Цена на составляющие тюнинга не велика и модернизация обойдется недорого.

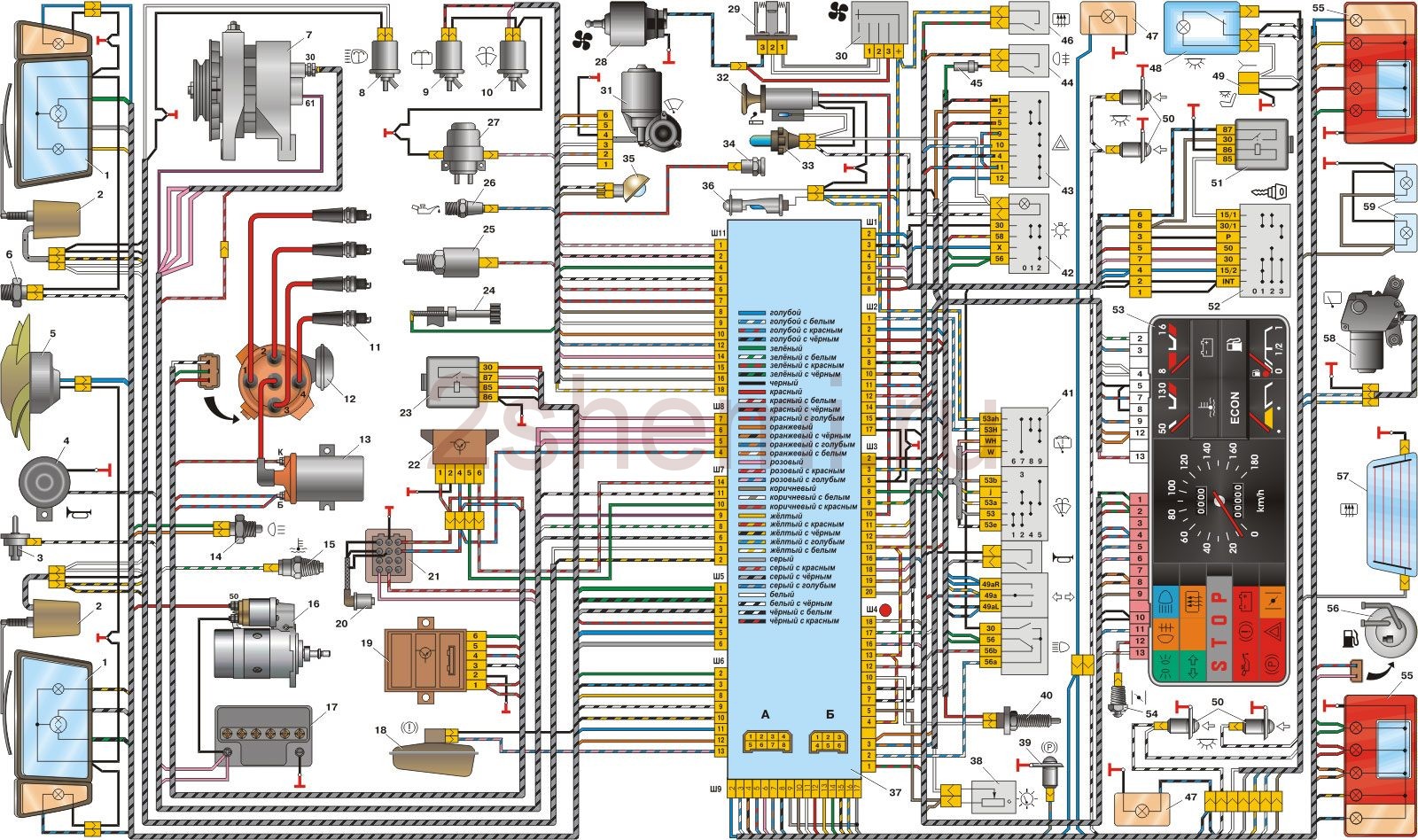

Схема проводки ВАЗ-2109 карбюратор

  1. Головная фара.
  2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
  3. Концевой переключатель для питания лампы освещения моторного отсека.
  4. Клаксон.
  5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
  6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
  7. Генератор переменного тока.
  8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
  9. Клапан подачи жидкости на стекло пятой двери.
  10. Клапан подачи жидкости на переднее стекло.
  11. Свечи системы зажигания.
  12. Датчик Холла, служащий для распределения импульсов зажигания.
  13. Катушка.
  14. Концевой выключатель огней включенной передачи заднего хода.
  15. Измеритель температуры жидкости в системе охлаждения.
  16. Стартер.
  17. Аккумуляторная батарея.
  18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
  19. Коммутатор, управляющий системой зажигания.
  20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
  21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
  22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
  23. Блок контактов включения стартера.
  24. Концевой переключатель на карбюраторе.
  25. Клапан экономайзера.
  26. Датчик, сигнализирующий об аварийном снижении давления масла.
  27. Привод насоса омывателя.
  28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
  29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
  30. Переключатель скоростей.
  31. Привод очистителя ветрового стекла.
  32. Прикуриватель.
  33. Система подсветки рычажков регулировки параметров работы отопителя.
  34. Розетка для дополнительного оборудования.
  35. Лампа вспомогательного освещения моторного отсека.
  36. Система подсветки перчаточного ящика на панели приборов.
  37. Монтажный блок реле и плавких вставок.
  38. Переключатель освещения панели приборов.
  39. Концевик лампы стояночного тормоза.
  40. Концевик ламп торможения.
  41. Блок рычагов подрулевого переключателя.
  42. Переключатель ламп наружного света.
  43. Переключатель аварийной сигнализации.
  44. Включение задней противотуманной фары.
  45. Биметаллический предохранитель противотуманной фары.
  46. Переключатель обогрева стекла на пятой двери.
  47. Повторители поворотов на передних крыльях.
  48. Центральный плафон салонной подсветки.
  49. Индивидуальный плафон подсветки.
  50. Переключатели работы подсветки на средних стойках.
  51. Коммутационный блок зажигания.
  52. Замок зажигания.
  53. Комбинация приборов «низкого» типа.
  54. Концевик «подсоса» на карбюраторе.
  55. Задние фонари.
  56. Измеритель уровня топлива в баке.
  57. Обогрев стекла.
  58. Привод заднего дворника.
  59. Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

Высокая панель приборов

Согласно схеме, представленной ниже, ВАЗ 2109 с высокой панелью имеет следующие компоненты.

Высокая приборная панель

Номер элемента

Что это

Выключатель аварийного сигнала

Рычаг управления стеклоочистителем и омывателем лобового стекла

Центральные сопла системы отопления и вентиляции салона

Бортовой компьютер (доступен не во всех комплектациях)

Крышка бардачка (вещевой ящик)

Боковые сопла системы отопления и вентиляции салона

Облицовка динамика (громкоговорителя)

Выключатели электростеклоподъемников (доступны в определенных комплектациях)

Панель управления отоплением и системой вентиляции салона

Рычаг переключения КПП

Рычаг ручного стояночного тормоза

Ручка перекрытия воздушной заслонки карбюратора

Выключатель звукового сигнала (клаксон)

Выключатель подсветки приборной панели

Выключатель обогрева передних кресел (доступен в комплектации)

Выключатель задней противотуманной оптики

Выключатель передних противотуманных фар (доступен не в каждой комплектации)

Выключатель обогрева стекла сзади

Рычаг привода замка капота

Рычаг управления поворотниками и светом

Переключатель наружной оптики

Как заменить щиток высокой панели приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Для начала отсоедините провод минус от клемы на аккумуляторной батарее на которой он и расположен, если вы не умете скидывать провода с клеммы, то читайте небольшую инструкцию по тому как это сделать, а именно прочите пункт 1 «».

2) Теперь берите в руки отвёртку и ей, подденьте включатель ближнего света (см. фото 1) и включатель аварийной сигнализации (см. фото 3), когда оба переключателя будут вытащены, отсоедините кнопки от разъёмов (см. фото 2 и 4) и разъёмы после чего протолкните во внутрь щитка панели, чтобы не мешали.

3) Затем уже крестообразной отвёрткой отверните два боковых винта (На фото 1 виден только один винт, второй находиться строго в этом же месте но только со стороны водителя) и отогните после этого нижнюю накладку и тем самым снимите её (см. фото 2), затем вытащите прикуриватель и уберите его куда ни будь (Только не потеряйте) и ещё пепельницу вытащите (см. фото 3), а так же если у вас есть магнитофон то его тоже придётся снять (О том как снять магнитофон, ищите в инструкции прилагающейся к нему) и соответственно после его снятия ящик выньте в котором он располагался (см. фото 4).

4) Следом залезьте отвёрткой в то место из которого вы ящик магнитофона вытащили и там разыщите два фиксатора (Один из фиксаторов красной стрелкой указан на фото 1, но его плохо видно) и после чего отогните их при помощи отвёртки (Указана синей стрелкой) и потяните за щиток на себя отогнув немного его тем самым, далее уже в другом месте так же плоской отвёрткой подденьте щиток (Нужно вам его поддеть над комбинацией приборов) освободив тем самым два усика которые его крепят (см. фото 2).

Примечание!
Когда щиток уже вот вот отойдёт, последний (Третий) фиксатор отогните которые его крепит и потяните за щиток на себя, как бы снимая его с автомобиля, но только сильно тянуть не нужно, потому что вам ещё все провода которые идут от прикуривателя и от включателя аварийной сигнализации (Там колодки проводов, просто разъедини их с разъёмами вот и всё) нужно будет разъединить, а когда уже ничего мешать снятию не будет, снимите щиток с автомобиля!

Установка:
Устанавливается новый щиток на своё место точно так же как и снимался старый, но только вся операция в обратном порядке снятию производиться, кроме того если у вас новый щиток будет голый (Без приборов) то в таком случае вам их придётся снимать со старого, на старом щитке останутся всего две вещи, первая вещь это лампа аварийной сигнализации и вторая это корпус прикуривателя, лампа вынимается легко и двумя способами, первый способ либо вы выкручиваете винты кронштейна лампы (Указаны стрелкой на фото 1) и кронштейн совместно с лампой переставляете на другой щиток, или либо же вы просто поворачиваете лампочку по часовой стрелки и вынимаете её и переносите на новый щиток (см. так же фото 1), теперь пару слов про корпус прикуривателя, чтобы его вынуть достаточно будет нажать с обратной стороны на лепестки (см. фото 3) и после чего продвинуть его во внутрь и тем самым вы его наружу выдвинете где и снимите со щитка приборов (см. фото 4).

Работа в подкапотном пространстве

Сами детали системы впрыска по своим габаритным размерам идентичны. Сложность представляет:

  1. Необходимость снятия штатной проводки;
  2. Отключение датчиков, которые были охвачены проводкой;
  3. Демонтаж старого инжектора и установка нового;
  4. Подсоединение к электронному блоку и датчикам.


Электропроводка ВАЗ 21099 на инжектор демонтирована

После того как новые детали будут установлены на силовом агрегате, занимаемся установкой новой проводки. Сам процесс будет проходить по следующему алгоритму:

  1. Со стороны салона втаскиваем в подкапотное пространство жгут проводов с разъемами (нужный край легко определить по разъемам, сравнив их со старой проводкой);
  2. Пробрасываем ее, распределяя жгуты по точкам присоединения (самые длинные – к габаритным огням и фарам с омывателями);
  3. Подключаем клемные колодки к датчикам и разъемам.

https://youtube.com/watch?v=RUl65pclHjA

Как открыть капот на ВАЗ 2109

Для того чтобы открыть капот на ваз 2109 нужно дёрнуть рычаг который находится слева под панелью приборов. После просуньте руку под капот чуть левее середины, нажмите снизу вверх на рычаг предохранительного крючка и поднимите капот. Выньте упор из зажимов на передней части автомобиля, удерживая капот. Поднимите упор и вставьте его загнутый конец в отверстие на внутренней стороне капота. Чтобы закрыть капот, выньте конец упора из отверстия, слегка приподняв капот. Опустите упор и зафиксируйте его в зажимах

Осторожно опустите капот, при этом защелкнется предохранительный крючок. Надавите на капот возле замка до щелчка

Распиновка и схема бензонасоса с реле ВАЗ

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Распиновка БН ВАЗ 2108, 2109, 21099

Реле включения топливного насоса (2) показано стрелкой.

1 — форсунки; 2 — свечи зажигания; 3 — модуль зажигания; 4 — колодка диагностики; 5 — контроллер; 6 — колодка, присоединяемая к жгуту панели приборов; 7 — главное реле; 8 — предохранитель главного реле; 9 — реле электровентилятора; 10 — предохранитель цепи питания контроллера; 11- реле электробензонасоса; 12 — предохранитель цепи питания бензонасоса; 13 — датчик массового расхода воздуха; 14 — датчик положения дроссельной заслонки; 15 — датчик температуры охлаждающей жидкости; 16 — регулятор холостого хода; 17 — датчик детонации; 18 — датчик положения коленчатого вала; 19- датчик кислорода; 20- блок управления АПС; 21 — индикатор состояния АПС; 22 — датчик скорости; 23 — электробензонасос с датчиком уровня топлива; 24 — электромагнитный клапан продувки адсорбера; 25 — колодка, присоединяемая к жгуту системы зажигания; 26 — комбинация приборов; 27 — реле зажигания; 28 — выключатель зажигания; 29 — монтажный блок; 30 — электровентилятор системы охлаждения;

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

  1. ДПДЗ (датчик положения дроссельной заслонки);
  2. ДПКВ (датчик положения коленчатого вала);
  3. ДТ (датчик температуры);
  4. ДСА (датчик скорости автомобиля);
  5. Клапан продувки адсорбера;
  6. ДМРВ (датчик массового расхода воздуха);
  7. ДД (датчик детонации) и другие.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

  • 1 — система форсунок;
  • 2 — свечи;
  • 3 — управляющий модуль зажигания;
  • 4 — диагностический разъем;
  • 5 — контроллер Дженерал Моторс или Январь;
  • 6 — разъем для подключения комбинации приборов;
  • 7 — главное реле системы;
  • 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
  • 9 — защита цепей датчиков замера скорости и расходомера воздуха;
  • 10 — защита питания насоса подачи топлива;
  • 11 — контроллер бензонасоса;
  • 12 — измеритель температуры двигателя;
  • 13 — система холостого хода;
  • 14 — измеритель детонации;
  • 15 — система продувки емкости для улавливания паров топлива;
  • 16 — измеритель положения коленчатого вала;
  • 17 — измеритель скорости;
  • 18 — измеритель расхода воздуха;
  • 19 — лямбда-зонд;
  • 20 — измеритель угла положения дроссельной заслонки;
  • 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
  • 22 — подключение системы зажигания;
  • 23 — контрольная лампа;
  • 24 — замок зажигания;
  • 25 — коммутационный блок;
  • 26 — вентилятор охлаждения радиатора.

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

  • 1 — четыре форсунки;
  • 2 — свечи 2109;
  • 3 — модуль распределения зажигания;
  • 4 — диагностический разъем, выведенный в салон автомобиля;
  • 5 — разъем контроллера Бош;
  • 6 — разъем комбинации ламп и приборов;
  • 7 — основной коммутационный прибор системы;
  • 8 — плавкая вставка основного прибора;
  • 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
  • 10 — предохранитель контроллера вентилятора;
  • 11 — управляющее реле бензонасоса;
  • 12 — предохранитель электропроводки бензонасоса;
  • 13 — датчик замера расхода воздуха на впуске;
  • 14 — датчик угла открытия дросселя;
  • 15 — измеритель температуры двигателя;
  • 16 — регулятор параметров холостого хода;
  • 17 — датчик замера детонации в цилиндрах;
  • 18 — датчик положения коленчатого вала;
  • 19 — лямбда-зонд;
  • 20 — блок управления иммобилайзером;
  • 21 — индикатор состояния иммобилайзера;
  • 22 — датчик замера скорости;
  • 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
  • 24 — клапан продувки системы улавливания паров бензина;
  • 25 — разъем косы системы зажигания;
  • 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
  • 27 — реле запуска системы зажигания;
  • 28 — замок;
  • 29 — монтажный и коммутационный блок;
  • 30 — вентилятор системы охлаждения.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
