Особенности конструкции передней подвеска автомобилей ваз 2108, ваз 2109, ваз 21099

Телескопическая стойка передней подвески автомобиля ваз 2108, ваз 2109, ваз 21099

Передняя подвеска автомобилей ваз 2108, ваз 2109, ваз 21099 независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основным элементом передней подвески ваз 2108, ваз 2109, ваз 21099 является телескопическая гидравлическая амортизаторная стойка 1 (рис. 6.1), нижняя часть амортизаторной стойки соединяется с поворотным кулаком 5 двумя болтами. Верхний болт 3, проходящий через овальное отверстие кронштейна передней амортизаторной стойки, имеет эксцентриковые поясок и шайбу. При повороте верхнего болта изменяется развал переднего колеса.

На телескопической стойке установлены: витая цилиндрическая пружина 17, пенополиуретановый буфер 19 хода сжатия, верхняя опора 22 передней стойки в сборе с подшипником 21. Верхняя опора передней стойки крепится тремя самоконтрящимися гайками к стойке брызговика кузова автомобиля ваз 2108, ваз 2109, ваз 21099. За счет своей эластичности опора обеспечивает качание передней стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в верхнюю опору подшипник дает возможность передней стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 6.2.

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 5 (см. рис. 6.1) соединяется шаровой опорой 10 с нижним рычагом 9 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками, которые через резинометаллические шарниры соединяются с нижними рычагами и передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, которыми изменяется угол продольного наклона оси поворота.

В поворотном кулаке (рис. 6.3) крепится двухрядный радиально-упорный подшипник закрытого типа, на внутренних кольцах радиально-упорного подшипника установлена с натягом ступица 4 колеса. Упорный подшипник затягивается гайкой 6 на хвостовике корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости на автомобилях ваз 2108, ваз 2109, ваз 21099 представляет собой штангу, колена которой через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами через резиновые подушки.

Передняя подвеска автомобиля ваз 2108, ваз 2109, ваз 21099 в сборе:

А контрольный размер; 1 — телескопическая стойка; 2 — гайка; 3 — эксцентриковый болт; 4 — гайка; 5 — поворотный кулак; 6 — вал привода переднего колеса; 7 — защитный чехол шарнира; 8 — наружный шарнир вала; 9 — нижний рычаг; 10 — шаровая опора; 11 — декоративный диск (колпак) колеса; 12 — ступица; 13 — тормозной диск; 14 — защитный кожух; 15 — поворотный рычаг; 16 — нижняя опорная чашка; 17 — пружина подвески; 18 — защитный чехол телескопической стойки; 19 — буфер хода сжатия; 20 — верхняя опорная чашка; 21 — подшипник верхней опоры; 22 — верхняя опора стойки

Как снять и поставить передние на «девятку»

Переднюю стойку снять с автомобиля и менять несколько сложнее, поэтому при выполнении работ важно не отклоняться от прописанной инструкции. Чтобы заменить передний амортизатор, необходимо осуществить следующие действия

Снимите защитный колпачок нужной стойки под капотом автомобиля. Колпак, предотвращающий проникновение грязи на стойку, снимается без дополнительных приспособлений — достаточно взяться за него и приложить небольшое усилие.
Демонтируем заглушку
После извлечения колпака ослабьте гайку, расположенную внутри штока амортизационной стойки. Для этого наденьте маленькую часть съёмного ключа на шток и поверх установите большую часть.
Ослабляем гайку штока
Поднимите автомобиль домкратом и снимите колесо с той стороны, где находится неисправная амортизационная стойка. Затем с помощью пассатиж извлеките шплинт.
Вынимаем шплинт
Отверните гайку, которая закрепляет шаровой шарнир, после чего извлеките его из отверстия.
Снимаем шаровый шарнир
Отведите тормозной шланг от кронштейна, чтобы не повредить его.
Шланг кронштейна лучше спрятать
Отведите передний поворотный кулак и все комплектующие, которые на нём расположены. Далее отверните крепёжную гайку на верхней части амортизатора и снимите стойку.
Демонтируем стойку
Следуя обратному порядку действий, установите на место новую амортизационную стойку. Завершив процесс, выполните проверку схождения и развала колес.

После замены амортизационных стоек важно проверить надёжность фиксации всех крепежных элементов. При этом, даже если все детали закреплены, следует повторно выполнить проверку через 100 километров пробега автомобиля

снятие и установка приводов передних колес на автомобилях ваз 2108, ваз 2109, ваз 21099

Снимите на автомобиле защиту картера и слейте масло из коробки передач.

1. Сняв защитный колпак, расконтрите гайку ступицы.

2. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому рекомендуется в качестве рычага использовать, например, отрезок трубы.

ПРЕДУПРЕЖДЕНИЕ При отворачивании гайки ступицы автомобиль ваз 2108, ваз 2109, ваз 21099 должен стоять на земле! Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Нм (6,5-9,5 кгс-м).

3. Затормозите автомобиль ваз 2108, ваз 2109, ваз 21099 стояночным тормозом, установите упорные бруски под задние колеса автомобиля и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите с автомобиля переднее колесо. После этого отверните окончательно гайку ступицы.

4. С помощью отвертки снимите упорную шайбу.

5. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

6. Отверните гайку крепления шарового шарнира рулевой тяги.

7. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

8. Отверните два болта и отсоедините от поворотного кулака шаровой шарнир рычага передней подвески.

9. Оттяните поворотный кулак со стойкой…

10.… и выньте из ступицы шлицевый хвостовик наружного шарового шарнира.

11. С помощью монтировки выдавите хвостовик внутреннего ШРУСа из коробки передач.

Если вы предполагаете снимать оба привода передних колес, после снятия одного из приводов вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний ШРУС) и только после этого снимайте второй привод. В противном случае полуосевые шестерни дифференциала сместятся, и при сборке будет невозможно вставить ШРУСы.

12. Снимите вал привода передних колес.

Возможные неисправности привода передних колес, их причины и способы устранения Причина неисправности привода передних колес Способ устранения неисправности привода передних колес Шум, стук со стороны переднего колеса при движении автомобиля Износ деталей шарниров

Деформация валов привода колес Замените изношенные или поврежденные шарниры Замените валы привода колес Утечка смазки Повреждение или разрыв защитного чехла внутреннего или наружного шарнира Замените смазку в шарнире и защитный чехол

Задний мост

Устройство ходовой заднего моста ваз 2109 гораздо проще, это объясняется тем, что в отличие от автомобиля классической заднеприводной схемы, в нем нет деталей связанных с трансмиссией. А нагрузка, которую воспринимает ходовая часть, гораздо меньше, чем у грузового автомобиля.

Статья в тему: Скрежет, стук, свист слышен при повороте руля: в чем причина и как это исправить?

Детали ходовой заднего моста

Из-за более мягкого режима работы (по сравнению с задним приводом предыдущих моделей), у конструкторов появилась возможность упростить схему и устройство этого узла ваз 2109. Так в задней подвеске ходовой части отсутствуют растяжки и детали для передачи вращающего усилия колесам, стабилизаторы (так как их роль выполняет балка), это незначительно ухудшило динамические параметры автомобиля, зато значительно повысило безотказность. В схему этого узла ходовой входят:

Продольные рычаги;
Центральная балка;
Кронштейны крепления моста автомобиля к лонжерону;
Гидравлические амортизаторы;
Пружины (пара);
Фланцы для крепления колес.

Конструкция заднего моста

Основным элементом устройства заднего моста ходовой части автомобиля ваз 2109 является балка, которая в свою очередь состоит из трех деталей — двух продольных рычагов и соединителя. Эти три узла соединены сваркой с усилительными накладками. На рычаги привариваются кронштейны для установки амортизаторов автомобиля и фланцы для установки полуосей колес.

В передней части рычагом установлены шарниры, через них проходят болты крепления ходовой части к шарнирам, смонтированным на лонжеронах кузова. Амортизаторы заднего моста автомобиля ваз 2109 — гидравлические с добавленными цилиндрическими пружинами. В своей верхней части через резинометаллические втулки они закрепляются в деталях кузова машины.

Диагностика

Будет разумнее всего, если вы не станете дожидаться поломки и проведёте диагностику ходовой части. Единого мнения по поводу её сроков нет – у каждого специалиста своё мнение на сей счёт. Пробег, рекомендуемый для профилактики автомобиля, варьируется от десяти до тридцати тысяч километров. Ориентироваться, прежде всего, нужно на условия эксплуатации – если вы ездите по разбитым просёлочным дорогам, эта цифра будет минимальной. Итак:

К процедуре диагностики относится проверка степени износа амортизаторов. В автосервисах её производят специальным прибором, который проверяет на упругость пружины. Определить степень их износа визуально невозможно. Потерявшие упругость пружины могут сломаться.
Обязательно производится осмотр чашек пружин, которые тоже могут иметь дефекты и повреждения. Проверяют люфты в шрус ВАЗ – порванный пыльник способен создать проблемы. Также необходим осмотр шаровых опор и наконечников рулевых тяг.
Сайлент блоки являются связующими элементами между рамой и подвеской, из-за этой износившейся детали, теряется плавность хода автомобиля. Осмотру подлежат и тормозные колодки, и ступичные подшипники, проверяется герметичность шлангов.
Компьютерная диагностика даёт возможность выявить и своевременно устранить даже незначительные неисправности, что предохранит детали от более существенных повреждений.
При попадании в яму, или ударе о бордюр, самыми первыми страдают колёсные диски. Обод диска может погнуться, что непременно будет чувствоваться при движении. Железный или литой диск можно прокатать, ну а кованый ремонту не подлежит. При ударе он просто лопнет.
Колёса любого автомобиля нуждаются в периодической балансировке, проверке давления в шинах. Оно должно быть таким, какое предписывает инструкция по эксплуатации. При сезонной смене колёс, нужно чередовать их установку с передней на заднюю ось, что позволит сбалансировать истирание шин.

Балансировка колеса

При несоблюдении этих простых правил, изнашиваются не только шины, но и рулевое управление, тормозная система и элементы трансмиссии. Своевременное техническое обслуживание ходовой, является залогом вашей безопасности на дороге.

Как устроена передняя подвеска ВАЗ-2109

Очень важно вовремя делать профилактику ходовой части машины, так как основная нагрузка при эксплуатации приходится именно на нее. Причем нагрузка происходит и в состоянии покоя

Ходовая часть включает в себя такие элементы: рама, колеса, задняя и передняя подвеска. Ранняя диагностика поможет избежать многих проблем.

Что же представляет собой передняя подвеска? Этот элемент машины независимый, что позволяет автомобилю быть более маневренным, так как передние колеса работаю независимо друг от друга. Если одно из них попадает в выбоину, то другое избегает этого импульса. Такие конструкционные особенности позволяют произвести настройку развал-схождения автомобиля, также сделать правильным «поведение» авто на дороге можно с помощью небольшого отрицательного значения радиус обката.

Основная деталь передней подвески – это амортизационные стойки, на них крепятся пружины. На верхней части стойки прикручены 3 болта и подшипник. Все это в целом обеспечивает возможность поворота стойки с колесами машины.

Следующая основная деталь – поворотный кулачок. Своей нижней частью он прикреплен к шаровой опоре, а верхней соединяется с низом стойки. Соединение обеспечивают болты. Верхний из них регулирует развал. За поперечную устойчивость автомобиля отвечает штанга, которую сайлентблоки крепят к основанию авто с помощью кронштейнов.

Таким образом, мы видим, что передняя подвеска включает в себя очень много деталей, но самые основные из них:

пружина;
рычаг;
амортизатор;
шаровые опоры;
шарнир растяжки;
кронштейны.

Трос сцепления ВАЗ 21083 (21093, 21099)

Привод сцепления автомобилей ВАЗ 21083, 21093, 21099 не разборный, без зазоров, осуществляется при помощи троса.

Как устроен трос сцепления ВАЗ 21083, 21093, 21099

Трос сцепления стальной многожильный. На одном конце троса наконечник-проушина для крепления к педали сцепления, на другом — поводок, для крепления к рычагу вилки. Часть троса перед поводком закрыта резиновым гофрированным защитным чехлом.

Трос перемещается в металлической оболочке с полиэтиленовым покрытием. Оболочка имеет верхний наконечник с резиновым буфером (для установки и упора в отверстие на щите моторного отсека) и нижний наконечник с регулировочным узлом привода сцепления (отрезок резьбы с регулировочной гайкой, контргайкой, втулкой и шайбами).

Длина троса сцепления — 76 см.

Где и как установлен трос сцепления на ВАЗ 21083

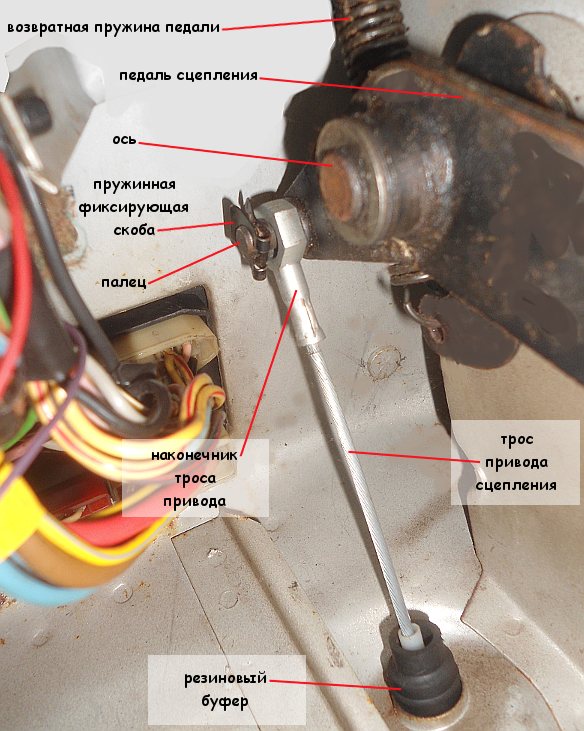

Трос сцепления протянут от педального узла автомобиля (крепится на педаль сцепления) до рычага вилки сцепления на картере коробки передач.

Крепление троса привода к педали сцепления ВАЗ 21083, 21093, 21099

При этом он проходит через специальное отверстие в переднем щите моторного отсека.

Поводок и регулировочный узел троса привода сцепления ВАЗ 21083, 21093, 21099

Нижний наконечник оболочки троса привода сцепления крепится на кронштейне картера коробки передач. Сам трос при помощи поводка соединен с рычагом вилки выключения сцепления.

Как работает трос сцепления?

При нажатии на педаль сцепление выключается. При этом трос привода натягивается, вилка перемещает муфту выключения (выжимной подшипник), тот давит на нажимную пружину «корзины», ее лепестки перемещаются, отодвигая ведущий диск от ведомого. Между рабочей поверхностью маховика и накладками ведомого диска появляется зазор. Передача крутящего момента от двигателя к коробке передач прерывается. В этот момент водитель может включить ту или иную передачу.

При отпускании педали сцепление трос возвращается в исходное положение, сцепление включается.

Неисправности троса сцепления

Отрыв наконечника троса Из за низкого качества изготовления детали на автомобилях ВАЗ 21083, 21093, 21099 отрыв наконечника троса — одна из наиболее часто встречающихся неисправностей сцепления. Ремонтировать трос после такого не желательно. Нужно заменить новым. Разлохмачивание троса внутри оболочки Трос начинает подклинивать внутри оболочки, в результате сцепление работает рывками, до конца не включается (пробуксовывает). Исправит ситуацию только замена троса новым или работоспособным б/у.

Применяемость троса сцепления на автомобилях ВАЗ 21083, 21093, 21099

На автомобили ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 устанавливается трос сцепления с каталожным номером 2109-1602210-10 либо его аналоги разных производителей, но с идентичными параметрами.

Примечания и дополнения

На автомобиль ВАЗ 21086 с правым рулем (экспортный вариант) устанавливался удлиненный трос сцепления 21086-1602210-10.

Источник

Замена передней стойки ВАЗ 2109

Если провести небольшой тест, взяв наугад пять переднеприводников производства ВАЗ и просто покачав автомобили, то обнаружить машину без стуков и ощутимых люфтов будет не так уж просто. У четырёх машин обнаруживаются либо большие люфты, либо люфты со стуком. Всё это говорит о низком качестве выпускаемых деталей, но именно стойка — слабое место в передней подвеске, которое является главным источником грохота автомобиля, передающегося в салон. Даже если стуки начинают выдавать себя только по неровностям, скоро стойка загремит по-настоящему, и лучше опередить ремонт и сделать профилактику заранее.

Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.

Почему стартер крутит, а мотор не заводится?

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,596
Степень сжатия:	9,6
Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин,:	60 кВт.-(81,6 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	75,6
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	800-850
Максимальный крутящий момент при 3000 об/мин., Н*м:	125
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95(неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением.
Свечи зажигания:	А17ДВРМ, BPR6ES(NGK)
Вес, кг:	112,0

ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.

Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».

Маховик и шкив коленчатого вала используются от ВАЗ 2110.

Внимание!

В двигателе применяется шатунно-поршневая группа 2110.

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).

На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.

Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.

Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.

Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.

Произведены изменения в топливной системе двигателя.

Регулировка

Если будет меняться угол кастера, понадобятся самоконтрящиеся гайки M12x1,25. У ВАЗа есть подходящий артикул – 16105011. Если же угол будут уменьшать, нужны и шайбы «2108-2904225» (деталь 24). Установка одной шайбы ведёт к уменьшению кастера на 19 угловых минут.

Растяжка (сабля) и рычаг

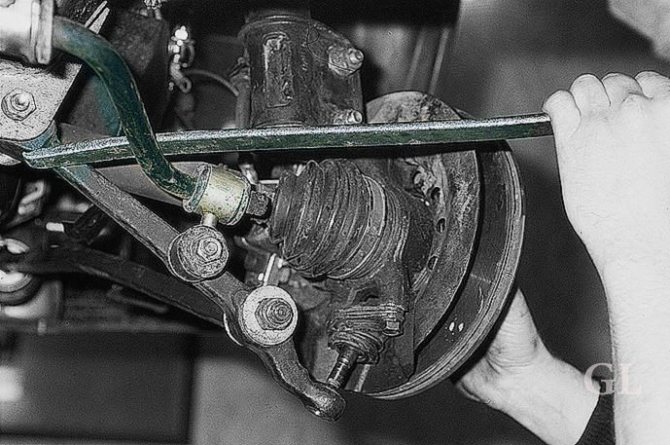

Для регулировки любого параметра колесо вывешивают и снимают его. А при настройке кастера по очереди вывешивают каждое из двух колёс. В общем, работа предстоит долгая.
