Проверяем и меняем шаровую опору на рено логан своими руками (видео есть)

Выбор шаровой опоры «Рено Логан»

Мастера сервисных советуют устанавливать оригинальные запчасти на подвеску. Причины:

  1. Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
  2. даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
  3. Срок службы оригинальных запчастей значительно выше, чем у аналогов.

Важно: с 2013 года использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой

«Старый» и «новый» варианты можно видеть на фото.

Артикулы у разных деталей тоже будут разные:

  1. «Старый» образец — 401604793R;
  2. «Новый» – 401602523R — отличается направлением проточки пальца.

Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.

Размеры шаровой на «Логане»:

  • размер конуса: 18 мм
  • наружный диаметр: 38,3 мм.

Если выбирают аналог, то поиск также нужно производить, исходя из соответствующих артикулов.

Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.

Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.

Для детали 401604793R можно найти аналоги:

  • TRW JBJ721;
  • Lemforder 29469 01 или 37809 01.

Для замены 401602523R аналогичную продукцию выпускают:

  • «Автоваз» — для Lada Largus;
  • «Hofer»;
  • «Кедр»;
  • «Белаз».

Также доступны аналоги из КНР, но их качество оставляет желать лучшего.

Назначение шаровых опор + конструкция

Шаровая опора является необходимым узлом автомобиля для соединения колесной ступицы и поворотного рычага. С её помощью совершается их взаимное вращение. Она имеет резиновый пыльник, цель которого – защитить от негативного влияния окружающей среды.

Во время движения машины шаровая опора подвергается знакопеременным нагрузкам, поэтому в практике применяется изготовление деталей с удвоенным запасом прочности. Это совсем неудивительно, ведь возможные последствия из-за разрыва корпуса могут привести как к человеческим жертвам, так и к ухудшению имиджа компании. Но всё же рисковать ездить в них после окончания гарантированной технической устойчивости не рекомендуется.

Конструкция шаровой опоры имеет вид отдельного узла, составленного из двоих элементов. Первый элемент представляет собой стержень, одна сторона которого заканчивается округлой шляпкой, а на другой резьба соединяет шаровую опору с рычагом и с его помощью влияют на поворотный механизм. Другая часть представляет собой обхват первой части. Для дополнительной сохранности стержня она выполнена в виде округлого и продолговатого пузырька. Она имеет такие свойства:

  1. Корпус изготавливается цельным, что позволяет выдерживать им нагрузки, в несколько раз превышающие нормативные. Но злоупотреблять этой характеристикой не следует, так как в случае выхода из строя движение дальше будет под большим вопросом;
  2. Для изготовления детали используются стали специальных марок, которые обрабатываются методом объемной холодной штамповки;
  3. Для защиты корпуса от возможной коррозии вследствие попадания воды при движении или во время конденсации частиц утром через росу шаровая опора проходит процесс анодирования;
  4. Оригинальные заводские запчасти проходят проверки с применением ультразвука;
  5. Защитный кожух делается из специальной морозоустойчивой резины повышенной эластичности, что обеспечивает ему отменные защитные характеристики.

Это интересно: Замена салонный фильтр Рено Логан видео — все нюансы

Сколько шаровых опор на ларгусе

«Лада Ларгус» — это российский универсал, построенный на базе «Рено Логана». Машина серийно производится с 2012 года. Универсал имеет классическую схему подвески, где спереди стоят стойки «МакФерсон». Для осуществления поворота колеса в конструкции также предусмотрена шаровая опора. «Лада Ларгус» оснащается данным элементом в верхней и нижней части ступицы. Что это за деталь, каковы ее неисправности и как ее заменить своими руками? Все это вы узнаете в нашей сегодняшней статье.

Характеристика

Неотъемлемый элемент ходовой части автомобиля «Лада Ларгус» — шаровая опора. Эта деталь является связующим звеном между управляемым колесом и треугольным рычагом подвески. Элемент помогает проворачивать ступицу в разном положении.

Сама деталь имеет конусообразную форму с шаровым наконечником (откуда и столь специфическое название), который одновременно раскачивается и вращается. Таким образом, шаровая опора «Лады Ларгус» обеспечивает поворот ступицы, сохраняя само колесо в горизонтальной плоскости.

При этом диск может перемещаться свободно в вертикальном положении (когда машина попадает на яму или любую другую неровность).

Возможные неисправности

В 90 процентах случаев причина выхода из строя шаровой опоры заключается в негерметичном пыльнике. Он являет собой небольшой кусок резины, закрывающий места соединения. Со временем пыльник рассыхается и трескается. В итоге внутрь попадает вода и грязь, действуя, как абразив. Также в опоре образуются и коррозионные процессы, которые существенно снижают ее ресурс.

Инструменты

Для выполнения операции по замене данной детали нам потребуется:

  • Балонник.
  • Домкрат.
  • Динамометрический ключ.
  • Толстая шлицевая отвертка и небольшой молоток.
  • Рожковые ключи, а также головка «на 16», «на 18».

Приступаем к работе

Итак, как производится замена шаровой опоры «Лады Ларгус»? Сперва нам нужно ослабить болты крепления самого колеса (если есть «секретки», откручиваем и их). Далее вывешиваем переднюю часть автомобиля, использовав домкрат. После этого отсоединяем крепеж штанги стабилизатора поперечной устойчивости. Если есть металлическая защита двигателя, снимаем и ее.

Затем при помощи головки «на 16» откручиваем гайку болта, который стягивает палец шаровой с поворотным кулаком. С другой стороны придерживаем болт ключом такого же диаметра. Вынимаем элемент наружу. Теперь нам нужно разжать соединение пальца опоры и поворотного кулака.

Сделать это непросто – потребуется мощная минусовая отвертка (ею же можно выбить болт «на 16», если он застрял в пазах). Затем выводим из отверстия кулака палец шаровой. Будьте внимательны – деталь может не поддаваться.

Поэтому одновременно пошатываем поворотный кулак, держась за тормозной диск.

Снимаем опору с рычага

Теперь, когда элемент изъят из автомобиля, приступаем к его разборке. При помощи отвертки поддеваем опору под буртик. Выпрессовываем шаровую из рычага, опираясь на его ребро. Далее смотрим на состояние самого элемента. Отверстие в рычаге не должно иметь трещин и каких-либо разрывов. Если все в порядке, очищаем его от грязи ветошью, смоченной в бензине или уайт-спирите, и приступаем к запрессовке новой опоры.

Моменты затяжек

При сборке важно правильно затянуть все болты. Так, гайки крепления сайлентблоков рычага затягиваются с усилием в 105 Нм

Соединительная тяга – 21 Нм. Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм.

Ремонт детали или восстановление?

Шаровые опоры подлежат ремонту только в случае небольшой выработки. Но выполнить это своими руками довольно трудно. Стоимость восстановления шаровых опор на СТО – около тысячи рублей. Плюс снятие и установка — 1400 рублей. Исходя из этого, более верным решением будет покупка и установка новой шаровой опоры на «Ладу Ларгус».

Конструктивные особенности рычага

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

  • Установкой новых шаровых опор.
  • Заменой поврежденных и вышедших из строя сайлентблоков.

В упомянутых случаях металлическая часть рычага после осмотра на факт дефектов и деформаций отправляется отрабатывать второй или даже третий срок. Если же после проверки обнаружены повреждения на самой детали подвески, то в этом случае замена производится в комплексе. В случае с легкосплавными рычагами устройство всегда меняется в комплексе.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Что такое шаровая опора

Это шарнир, который работает как органический сустав. Другими словами, внутри механизма расположен шар, позволяющий основе двигаться в разных плоскостях. Находится шаровая в том месте, где рычаг зафиксирован к ступице, и выполняет соединительную функцию. Обычно на иномарках количество опор ограничивается по одной на колесо, но на Mercedes‐Benz и некоторых других моделях их ставится по две, как на Жигулях.

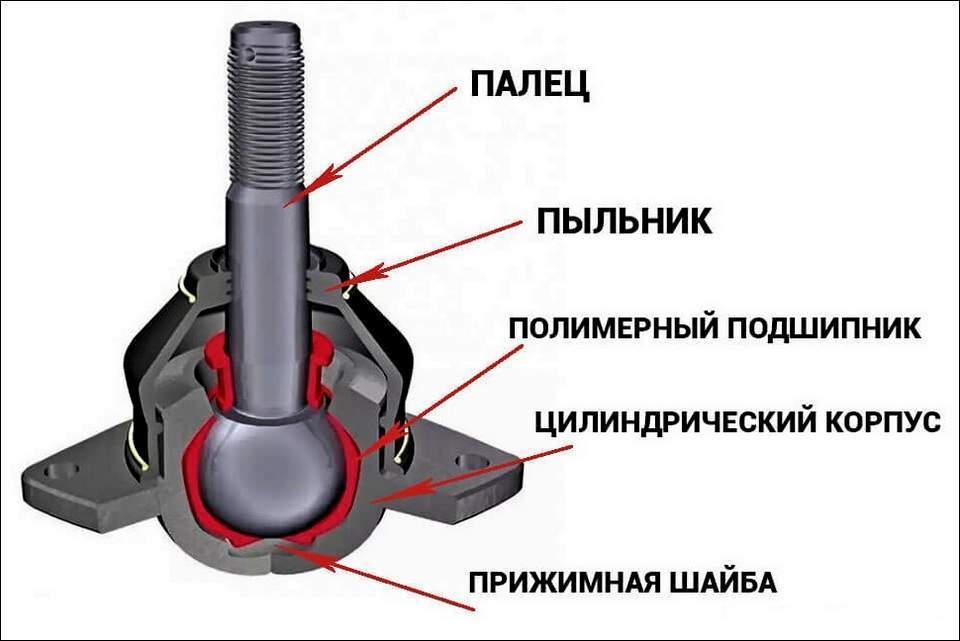

Вот из чего состоит шаровая:

  • железный стержень или палец;
  • поворотный кулак;
  • прижимная шайба или шплинт;
  • пыльник;
  • полимерная чашка;
  • завальцовка;
  • цилиндрический корпус.

Конструкция несложная, но узел является одним из важнейших частей ходовой автомобиля.

Устройство шаровой опоры

Что еще может стучать в передней части транспортного средства?

Для ее диагностики потребуется помощь товарища. Необходимо, чтобы один покрутил рулевое колесо, а второй в это время выполнял осмотр рулевой колонки. Если при выполнении этой процедуры колонка издает характерный хруст, при этом хорошо чувствуется вибрация в ней, стоит выполнить ремонт узла. Иногда достаточно просто заменить ремкомплект колонки, чтобы восстановить все функции рулевого управления.

Аналогично можно проверить состояние наконечников и тяг. Поскольку конструктивные особенности большинства транспортных средств позволяют подобраться к этим деталям лишь снизу, выполнять диагностические мероприятия стоит, загнав машину на эстакаду, либо подняв ее подъемником. В исправных рулевых тягах и наконечниках должен полностью отсутствовать любой люфт.

Процесс установки новой шаровой опоры

  • Берем новую шаровую опору и обязательно проверяем наличие достаточного количества смазки. Если вы приобрели бюджетный шарнир, то замените смазку хорошей пастой для ШРУСов.
  • Надежно закрепляем в тисках рычаг, со стороны пальца ставим обойму длиннее пальца (любая труба), с другой стороны головку на “34/36” и закручиваем тиски. Небольшими сериями аккуратно запрессовываем новую опору, главное изначально установить опору с обоймами ровно, чтобы шаровая не стала косо. То, что шаровая опора установлена на место, укажет металлический щелчок.
  • Обязательным пунктом является установка стопорного кольца со стороны пальца. Если же не соблюсти данный пункт, то в любой момент рычаг может отсоединится от опоры, что влечет к серьезным последствиям. Стопорное кольцо ставим с помощью специальных щипцов. Следите за тем, чтобы не повредить пыльник.
  • Перед установкой рычага на место обязательно вручную разработайте шаровую опору. Она должна “ходить” туго.
  • Перед установкой рычага обязательно обработайте болты и гайки крепления медной аэрозолью, чтобы в следующий раз без сложностей проводить демонтажно-монтажные работы.
  • Крепим рычаг со стороны подрамника. Болты крепления не затягиваем до конца, иначе сайлентблоки будут работать на разрыв и быстро выйдут из строя.
  • Для того, чтобы беспрепятственно установить палец опоры в поворотный кулак, нужно снова расклинить посадочное место, подставить под рычаг домкрат, и небольшими ударами по кулаку установить палец в посадочное место.
  • Если палец вошел полностью на свое место, то затягиваем болт крепления максимально.
  • Устанавливаем тормозной суппорт на свое место, перед этим также обработайте болты медной смазкой.
  • После установите колесо на место.
  • Потребуется помощь напарника, для этого потребуется яма: в машину садится человек, в это время второй затягивает болты крепления рычага к подрамнику. В этом случае сайлентблоки будут закреплены правильно, то есть под среднестатистической нагрузкой.
  • Подставьте монтировку под шаровую опору и проверьте ее на отсутствие люфтов.

После установки шаровой опоры ее ресурс должен составить не менее 20 000 км. Настоятельно рекомендуется менять шаровые опоры сразу с двух сторон. Это обусловлено двумя факторами:

  • Экономия. После замены шаровой опоры в любом случае придется делать развал-схождения колес. Если менять опору с одной стороны, то вторая может выйти из строя в скором времени, и вы потратите на регулировку развала дважды.
  • В ходовой части элементы подвески рекомендуется менять с двух сторон сразу, чтобы износ узлов был максимально уравновешен.

Несмотря на то, что Renault Sandero 2 поколения не может похвастаться ремонтопригодностью узлов, условия эксплуатации таковых автомобилей по российским дорогам заставляют выпускать такие детали, как несъемные шаровые опоры отдельно от рычага, так как вкладывание в ремонт подвески раз в 20000 км в размере 200$ — для бюджетного автомобиля это не приемлемо.

Рено Логан замена шаровой опоры своими руками

Подвеска без исключения любого автомобиля неважно отечественного или иностранного имеет элементы шарового так называемого соединения, исключением не стал и Рено Логан. Прямо в подвеске данного транспортного средства присутствуют нижние шаровые опоры

Длительный срок эксплуатации авто может стать причиной износа этого узла (внешне это проявляется различными стуками). При желании выполняется замена шаровой опоры в авто из Франции Рено Логан самостоятельно. Как правильно выбрать нужно такой элемент, как шаровая опора на авто своими руками мы и расскажем в этой статье.

Правильный подбор элементов шаровой на Логан

На сегодняшний день на рынке представлено огромное разнообразие автомобильных любых запчастей, в том числе и такая деталь, как шаровая опора, как от зарубежных, так и от отечественных производителей.

Вы сможете найти шаровые опоры, отвечающие всем вашим требованиям (цена, качество, долговечность, надежность).

Однако из-за обилия продукции владельцы «француза» Рено Логан часто теряются при выборе нужной детали, оригинальные запчасти имеют определенный артикул.

От выбора деталей шарового соединения и проведения грамотного ремонта подвески зависит безопасность и надежность всего автомобиля. Стоимость оригинальных запчастей незначительно отличается от аналогов.

Поэтому мы не советуем вам экономить на приобретении оригинальных шаровых опор для Рено Логан.

В интернете можно найти множество печатных и видео инструкций как меняется шаровая опора. Далее мы постараемся рассказать каждый этап этого процесса в отдельности.

Фазорегулятор 2 Рено Меган 2

Необходимые инструменты

Замена шаровой опоры на «французе» Рено Логан непосредственно своими руками непременно вам понадобятся такие инструменты, как:

  • Подъемники. В такого рода ремонтных работах эффективно можно использовать как всем привычный домкрат, так и двухстоечный;
  • Комплекс рожковых и, конечно же, накидных ключей (диаметром от 8-32мм). Данные инструменты нужны для того, чтобы разобрать узел и другое небольшие нюансы;
  • Набор специальных торцевых головок с жёстким воротком и обычной трещоткой (такой набор необходим для осуществления демонтажа болтов ремонтируемого узла);
  • Обычный молоток или так называемая малая кувалда (необходим для разъединения элементов шарового соединения);
  • Щетка для работы по металлу и проникающая спецсмазка WD-40 (данные инструменты необходимы, чтобы осуществить зачистку резьбы болтов);
  • Комплекс отверток со шлицем Torx (также могут понадобиться отвертки плоской и соответственно фигурной формы);
  • Тонкое зубило плюс веретено. Данные инструменты понадобятся для выбивания болтов;
  • При перепрессовке новых элементов не обойтись без нескольких оправок;
  • Любой инструмент для разрушения и последующего монтажа новых стопорных колец.
  • Все перечисленные выше инструменты помогут вам легко и без лишних временных затрат выполнить замену данных деталей на Renault Logan своими руками.
  • Инструкция по замене шаровой на модели Логан:
  1. Перво-наперво установите авто на штатный имеющийся домкрат, после этого снимите только передние колеса;
  2. На начальном этапе работ вам понадобится щетка по металлу для очистки резьбы, а также проникающая спецсмазка под номером WD-40 для обработки резьб;
  3. Теперь открутите с помощью инструмента нижний болт шаровой по направлению к поворотному кулаку (обязательно для этого используйте торцевые головки), после чего при помощи пробоя и возможно молотка вытащите единственный болт из отверстия;
  4. Рекомендуется для более легкого освобождения болта шаровой опоры можете забить небольшое зубило в разрез непосредственно поворотного кулака;
  5. Несколько раз ударьте молотком по рычагу, чтобы отделить соединение;
  6. Снимите пару болтов переднего рычага автомобильного подрамника и демонтируйте узел;
  7. Для демонтажа отработанного элемента установите оправку подходящей формы под нижнюю так называемую чашку детали и несколько раз ударьте малой кувалдой по цилиндрическому стержню шарнира;
  8. После этих манипуляций становите подходящую оправку с противоположной стороны рычага, плюс нанесите несколько несильных ударов молотком, чтобы запрессовать новый шарнир и проведите монтаж нового стопорного элемента;
  9. Итак, дело подходит к концу. Установите рычаг непосредственно на подрамники, вставьте болты и отрегулируйте как надо положение рычага так, чтобы он располагался в одной плоскости автомобильным с подрамником Renault Logan. Добившись такого положения рычага, зажмите болты;
  10. Последующая сборка проводится в обратной порядковой последовательности.

Причины износа

Таким образом, причинами износа шаровой являются:

  1. Износ по естественным причинам. Раньше времени повреждаются детали, изготовленные не по всем правилам технологии. Стоят они значительно дешевле оригинальных запчастей, поэтому активно скупаются владельцами машин. Однако примерно через 70-100 тыс. км пробега эти шаровые изнашиваются. Если на элемент оказывают влияние дополнительные факторы (отсутствие ухода, частая езда по грязи, постоянные высокие скорости, резкие перепады температур), то ресурс снижается еще больше.
  2. Пыльник. Его называют также защитником, подразумевая основную функцию — не допускать попадания грязи, песка и влаги. Владельцу машины надо время от времени осматривать элемент, ведь если он порвется, то вызовет обязательное повреждение шарнира. Порванные пыльники следует срочно заменять, нанося на новый расходник специальную смазку.
  3. Повышенная нагрузка. Сильно нагружает шаровую опору агрессивная и быстрая езда. У нас в России таких дорог, где можно разгоняться до 150-200 км/ч, очень мало, поэтому ездить надо крайне аккуратно. Если колесо попадет в яму, то это вызовет поломку шаровой, так как она первой берет удар на себя. Также это происходит, когда водитель перевозит на автомобиле большой по весу груз или берет на буксир другую машину, которая по массе не соответствует допустимым нормам.
  4. Засыхание смазки. Внутри шаровой опоры всегда должна быть смазка. Она может исчезать по причине высыхания или испарения, что происходит из‐за повреждения пыльника. Нужно регулярно добавлять литол с помощью шприца или специального инструмента.

Чтобы избежать ранних поломок шаровой, не скупитесь на покупку оригинальной, качественной опоры. Китайские аналоги по низкой цене лучше вообще не рассматривать — служат они не более 20–30 тыс. км пробега авто.

Один из способов, как определить что шаровая вышла из строя, подразумевает осмотр пыльника.

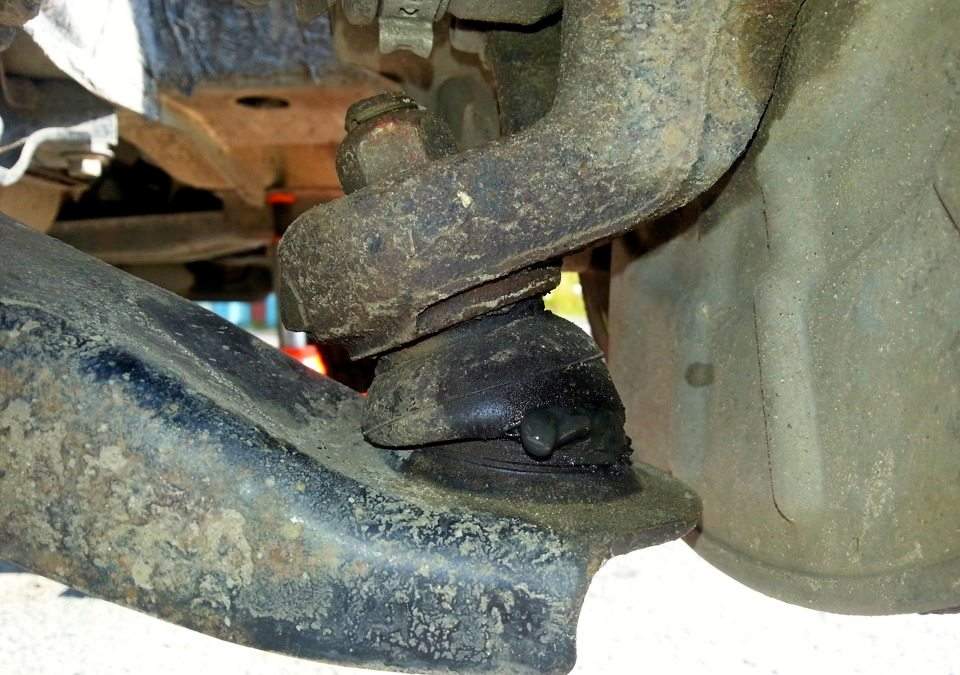

Порванный пыльник шаровой опоры

Что такое шаровая опора?

Таким образом, шаровая опора участвует в повороте колеса и без неё осуществление маневров не представляется возможным.

Рычаг Рено Логан. Шаровая под номером 2

Дополнительно узел обеспечивает правильную фиксацию ступице и колеса в горизонтальной плоскости в момент вертикальных перемещений.

Сколько шаровых опор на Рено Логан?

Рено Логан оснащается передней подвеской по типу МакФерсон. Это значит, что в её конструкции присутствует лишь одна шаровая снизу − с каждой стороны передней оси. Деталь расположена на нижнем рычаге, под ступицей. Её хорошо видно, когда автомобиль находится в подвешенном состоянии или на смотровой яме.

Замена шаровой опоры Рено Логан и Сандеро

В зависимости от того, какой способ замены опоры был выбран (с рычагом, или отдельно), сложность выполнения работы будет разной. Дело в том, что при замене только опоры без рычага придется выпрессовывать старую и запрессовывать новую. Конечно, это можно сделать проставками и кувалдой, тем не менее куда безопаснее для рычага использовать пресс.

Теоретически замена шаровой опоры возможна и без демонтажа рычага, но только в том случае, если владелец собирается продавать машину. Мы же понимаем, что любая неестественная ударная нагрузка на рычаг все-таки скажется на его геометрии. Последствия могут быть самыми разными и в худшем случае покупка нового рычага нам будет казаться манной небесной. Поэтому все же стоит подумать.

Тем не менее меняют опору по такой методике:

  1. Вывешивается передняя часть автомобиля, снимаются передние колеса.
  2. Откручиваем грязезащитный кожух в колесной арке.
  3. Откручиваем гайки крепления рычага.
  4. Откручиваем гайку болта фиксации стяжного болта шарового пальца на поворотном кулаке.
  5. Вынимаем болт из кулака.
  6. Выпрессовывем шаровый палец из кулака.
  7. Снимаем рычаг в сборе с шаровой опорой.
  8. Используя проставку, которая больше опоры по диаметру снизу, выпрессовываем опору из рычага с помощью пресса.
  9. Очищаем рычаг от пыли и грязи. Берем новую шаровую и, установив срез корпуса опоры параллельно ходу движения машины наружу, вставляем новую опору в рычаг.
  10. С помощью той же оправки и пресса запрессовываем новую опору в рычаг.
  11. Проверяем пыльник и его стопорное кольцо, при необходимости набиваем смазкой пыльник.

Сборку проводим в обратной последовательности.

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Шаровая опора — это важная составляющая ходовой части практически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется только вместе с рычагом. Состоит из шарового пальца, который запрессован в металлический корпус вместе с пластиковой втулкой.

Предназначена для соединения ступицы рулевого колеса с основным рычагом передней подвески. Если «запустить» этот узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, отдельно от другого. Такая ситуация аварийно опасна, особенно на скорости более 30 км/ч.

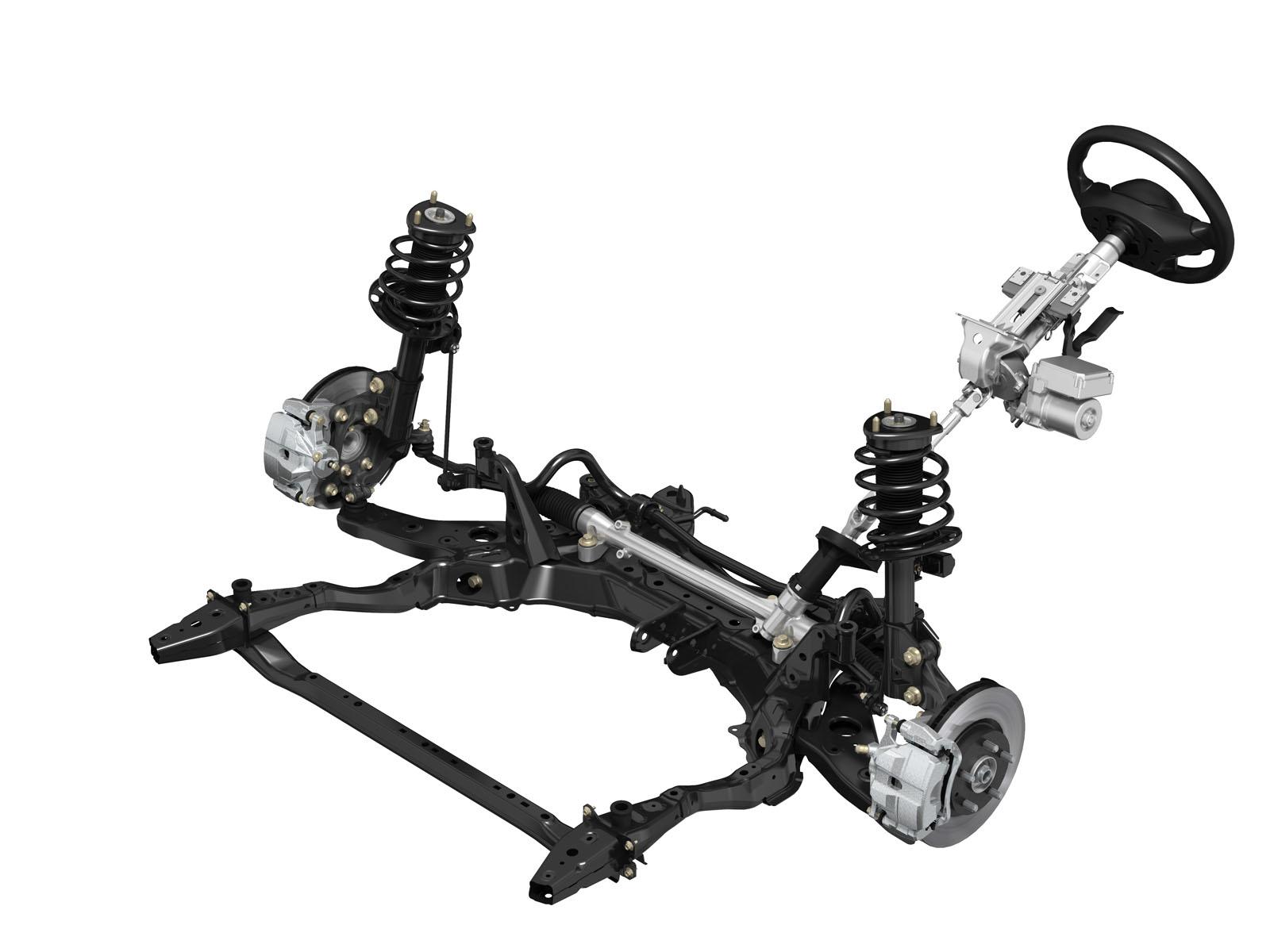

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости.

Как можно проверить шаровую опору на Рено Логан (видео)?

Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):

  1. Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
  2. Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
  3. Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!
  4. Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.

    Порвался пыльник — это отчётливо видно

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

  • Приподнять автомобиль до удобной высоты.
  • Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
  • Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

  • Вывесить на домкрате передок автомобиля.
  • Взять колесо руками в верхней и нижней точках.
  • Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

  • Вывесить передок автомобиля на домкрате.
  • Взять колесо в верхней и нижней точке.
  • Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
