Предохранитель задних габаритов ваз 2109

Электросхема ВАЗ 2109 с инжектором

Схема проводки на ВАЗ 2109 с инжектором различается на машинах в зависимости от года выпуска.

Машины после 1990 года

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

Электросхема ВАЗ 2109 с инжектором Дженерал Моторс

Описание схемы следующее:

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Могут встречаться машины с регулировкой токсичности при помощи СО-потенциометра. В таких версиях применяется ЭСУД типа Bosch M1.5.4, нет нейтрализатора с лямбда-зондом и системы улавливания паров топлива. В остальном проводка остается идентичной описанной выше.

Машины после 2002 года

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

Электросхема ВАЗ 2109 с инжектором Бош

Описание схемы:

• 1 — четыре форсунки;
• 2 — свечи;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.

FakeHeader

Comments 26

привет всем кто может дать размеры этих кнопок?

К чему все это подключил-то?

к питанию подсветки, которое приходит на кнопку включения фар. можно на подсветку печки, можно на подсветку прикуривателя, это все одна цепь.

Спасибо. Лента в подсветку отопителя хорошая идея! Лента диодная уже год в бардачке катается всё времени нет.

С завода стоит другой порядок кнопок: «аварийка», «задние ПТФ», «обогрев», а себе ставил в другом порядке (на мой взгляд более логичный)…Т.к. центральный включатель головного света самый левый (и место фиксированное):1. Передние ПТФ;2. Задние ПТФ (тем самым освещение сосредоточено РЯДОМ с ЦВГС);3. Аварийная сигнализация (тоже ведь к освещению относится);4. Обогрев заднего стекла + на него ещё вешал обогрев зеркал.

На лампу подсветки ЦВГС я ставил поначалу зелёный колпачок (чтобы уж всё светилось зелёным), а потом просто заменил на зелёный светодиод «с воронкой» (освещение более равномерное).

Выключатель наружного освещения в электрооборудовании автомобилей ВАЗ 2108. 21081, 21083, 2109, 21091, 21093, 21099 выключает и включает габаритные огни, фонари освещения заднего номерного знака, подкапотную лампу, ближний свет фар, через него подается напряжение на выключатель противотуманных ламп в задних фонарях . Он установлен в панели приборов.

Положения клавиши выключателя наружного освещения

Исходное положение — «0» (цепи обесточены).

Положение — «1» (запитаны цепи габаритов в передних блок-фарах и задних фонарях, подкапотная лампа, фонари освещения заднего номерного знака, лампы противотуманного света в задних фонарях). Загорается контрольная лампа-сигнализатор включения наружного освещения на панели приборов.

Положение — «2» (ближний свет фар).

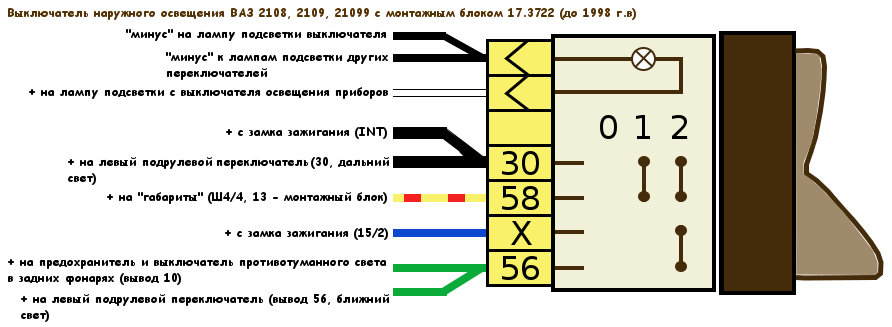

Соединения переключателя наружного освещения схема №1 (автомобили ВАЗ 2108, 2109, 21099 до 1998 г.в. с монтажным блоком 17.3722)

Соединения переключателя наружного освещения схема №2 (автомобили ВАЗ 2108, 2109, 21099 после 1998 г.в. с монтажным блоком 2114)

Примечания и дополнения

— Выключатель наружного освещения ВАЗ 2108, 2109, 21099 находится всегда под напряжением, даже при положении ключа в замке зажигания «О» — «стоянка». Поэтому после остановки двигателя необходимо возвращать его клавишу в положение «0» — исходное положение, чтобы не разрядить АКБ включенными габаритами или ближним светом.

Выключатель наружного освещения автомобилей ВАЗ 2108, 2109, 21099 демонтированный из панели приборов

— На клавише выключателя имеется лампа подсветки, которая загорается после поворота ключа в замке зажигания в положение «I» — «старт».

— Помимо перечисленных выше контактов переключателя наружного освещения, в нем установлены еще несколько, предназначенных для цепей включения габаритов отдельно с правой и левой сторон автомобиля (для ВАЗ 2108, 2109 первых годов выпуска).

— Маркировка выключателя наружного освещения 581.3710.

— Помимо перечисленных выше цепей выключатель наружного освещения подает напряжение в цепь внутреннего освещения салона автомобиля.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Проверка и замена

Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.

Демонтажные работы

Для проверки реле вам необходимо:

• Вооружиться омметром или более подходящим для автомобилиста мультиметром, где есть все необходимые режимы;
• Выполнить проверку показателей сопротивления;
• Проверяем удерживающую катушку, подключив один вывод тестера к выводу подключения реле, а второй — на массу, то есть корпус;
• Далее выполняется проверка втягивающей обмотки. Здесь клеммы подключаются к болту подключения обмотки возбуждения электромотора стартера и болту подключения провода управления;
• При отсутствии сопротивления вывод только один — поломка.

Проверка мультиметром

Ремонтировать релюшку зажигания не имеет никакого смысла. Элемент подлежит только замене. К тому же, стоит он копейки.

Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.

1. Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
2. С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
3. С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
4. Демонтируйте защитный кожух рулевой колонки.
5. В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
6. Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
7. Проверьте результат работы авто с уже новой релюшкой.

Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.

Частые неисправности неисправности и ремонт

Причины	Как исправить неисправность
Попадание посторонних предметов, мусора в топливопровод, что привело к сильному засорению. Могут быть забиты топливный: насос, фильтр карбюратора, топливопровод.	Провести полную очистку систем подачи топлива в двигатель. Это можно сделать как напором воды, так и при помощи сжатого воздуха.
Выход из строя насоса, подающего топливо в мотор.	Провести полную диагностику насоса, выявить поломку, провести замену неисправной детали на рабочую.
Попадание посторонних предметов или мусора в топливный фильтр.	Самостоятельно чистить фильтр довольно сложно и долго. Значительно дешевле и быстрее провести его замену на новый.
Проблемы с зажиганием. Плохо заводится или вовсе не запускается двигатель.	Провести диагностику системы зажигания, обратиться за помощью к специалистам. Может помочь найти неисправность частичная или полная разборка двигателя ВАЗ 2109.

Проблемы и неисправности при работе электромагнитного клапана. Данная деталь является частью карбюратора и влияет на процесс зажигания, из-за чего ее поломка приводит к следующим неприятностям:

Причины	Как исправить неисправность
Оборванная или поврежденная проводка. Данная проблема влияет на работу блока управления клапана, что приводит к неисправной подачи топлива и уменьшает мощность двигателя ВАЗ 2109.	Провести полную проверку каждой цепи, найти поврежденный провод, заменить на целый, провести проверку работы системы.
Не работает блок управления электромагнитным клапаном.	В данном случае проводить замену или ремонт самостоятельно рискованно из-за сложной структуры устройства. Советуется доверить проведение ремонта специалистам.
Во время начального цикла работы двигателя не срабатывает воздушная заслонка карбюратора, которая должна открываться при первых вспышках в цилиндрах мотора.	Причиной данной поломки может служить разгерметизация пускового устройства в карбюраторе.

Проблемы с работой двигателя:

Причины	Как исправить неисправность
Холостой ход мотора плохо поддается регулировке и работает с нарушениями. Сапунит двигатель.	В данном случае понадобиться провести полную настройку и регулировку холостого хода. Также выявить неисправность помогает разборка двигателя ваз 2109.
Система, отвечающая за управление электромагнитного клапана карбюратора, неисправна или частично поломана.	Провести полную проверку каждой цепи, найти поврежденный провод, заменить на целый, провести проверку работы системы.

Проблемы в работе двигателя ВАЗ 2109 карбюратора:

Причины
Как исправить неисправность
Не работает карбюратор из-за сильного загрязнения каналов или жиклера.
Проводиться чистка упомянутых частей карбюратора при помощи сжатого воздуха. Стоит контролировать подачу воздуха в целях предотвращения нанесения повреждений.
Жидкость попала в карбюратор или жиклер.
Также при помощи сжатого воздуха провести очистку карбюраторных систем от остатков жидкости. Проверить топливный бак на наличие «отстоя», слить при необходимости.
Не работает пусковое устройство из-за разгерметизации системы. Поломана диафрагма пускового устройства. От этого может снизиться продуктивность в работе двигателя ВАЗ 2109.
Проверить на наличие повреждений в диафрагме, провести замену при обнаружении неисправности.
Проблемы с системой зажигания. Полная или частичная неработоспособность.
Проведение диагностики системы зажигания, замена неисправных частей на новые.
Попадание воздуха в отсек вакуумного усилителя тормозов. Обычно такое случается из-за порванного шланга отбора разрежения. Такая поломка влияет на работоспособность эконометра, распределителя зажигания и вакуумного регулятора-датчика.
Провести проверку шланга, найти повреждение и устранить его. Также можно провести полную замену шланга

Необходимо обратить свое внимание на крепежные хомуты, при необходимости их следует подтянуть.
Повреждение прокладки в соединениях впускного трубопровода. Такая поломка приводит к подсосу воздуха в впускной трубопровод

Влияет на работоспособность карбюратора и двигателя ВАЗ 2109.
Проверить на наличие повреждений впускного трубопровода. Обтянуть все гайки. Если это не помогло, то скорее всего понадобится замена прокладок на новые.

Схема генератора ваз 2109

Если у вас пропала зарядка, это чаще всего связано с выходом из строя генератора, и чаще всего это щетки генератора, но бывает что происходят обрывы обмотки и КЗ в схеме или же обрыв цепи. В так случае рекомендую ознакомиться с этой схемой генератора на ваз 2109.

Числовые обозначения на схеме

1. Генератор.	2. Отрицательный вентиль.	3. Дополнительный диод.
4. Положительный вентиль.	5. Контрольная лампа разряда аккумуляторной батареи.	6. Комбинация приборов.
7. Вольтметр.	8. Монтажный блок.	9. Дополнительные резисторы по 100 Ом., 2 Вт.
10. Реле зажигания.	11. Выключатель зажигания.	12. Аккумуляторная батарея.
13. Конденсатор.	14. Обмотка ротора.	15. Регулятор напряжения.

Особые указания

Согласно Википедии, Вазелин — это продукт переработки нефти, который представляет собой очищенную смесь тяжелых углеводов и минерального масла с общей формулой СnH2n+2.

Смесь углеводов состоит главным образом из разветвленных и неразветвленных цепей, в ней могут присутствовать циклические алканы и ароматические молекулы с боковыми цепями парафина.

В соответствии с данными Европейской Фармакопеи 2005 и Фармакопеи США 28, в состав вещества может входить определенный стабилизатор (антиоксидант, например, бутил гидрокситолуол, альфа-токоферол или бутил гидроксианизол), который отмечается при маркировке продукта.

Из чего делают Вазелин? Вещество получают путем паровой или вакуумной перегонки полужидких остатков переработки нефти. Полученная субстанция подвергается очистке методом гидрогенизации под высоким давлением или путем обработки сульфатной кислотой после фильтрации через адсорбенты.

Наряду с препаратами, выпускаемыми фармацевтическими и косметическими компаниями, на рынок поступает также технический Вазелин, который получают от деревообрабатывающей промышленности.

Вещество используется для пропитки ткани и бумаги, защиты металла от коррозии, а также при производстве пластичных, устойчивых к действию сильных окислителей смазок

Химики-энтузиасты используют вещество для получения взрывчатого вещества. Чтобы получить так называемый “гремучий” Вазелин, 2 части мази соединяют с 1 частью бензина. Смесь взрывается под действием электрического тока.

Меры предосторожности

При использовании салициловой или борной мази необходимо избегать попадания средства на слизистую глаз. Если это все же произошло, глаза следует протереть марлевым или ватным тампоном и хорошо промыть теплой водой.

Борный Вазелин нельзя наносить на пораженные острым воспалительным процессом волосистые участки тела.

Побочные действия

Вазелин хорошо переносится пациентами и крайне редко становится причиной побочных эффектов. В единичных случаях отмечалось развитие аллергических реакций (реакций гиперчувствительности) и появлялось раздражение в месте нанесения мази.

Салициловая мазь также, как правило, не вызывает нежелательных реакций, но в высоких концентрациях может раздражать кожу. У лиц с индивидуальной непереносимостью на фоне ее применения может развиться аллергический дерматит.

Иногда у больных, которым средство было нанесено на обширные участки кожного покрова (или использовалось под компресс), возникали чувство жара, затруднение дыхания, головная боль.

Мазь, в составе которой салициловая кислота присутствует в большом количестве, может вызвать болезненность кожи. В этом случае лекарство удаляют, а раздраженную кожу обрабатывают цинковой пастой.

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
• Отсоедините штекер питания, который прикрепляется к плате.
• Отворачивайте 4 гайки при помощи ключа.
• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
• После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

Область применения

Форма выпускать – мазь. Упаковка – из картона, выполнена в белом цвете, может быть дополнена изображениями других оттенков (в зависимости от производителя). Также имеются пластиковые банки, преимущественно светло-синего или голубого цветов. Страна-производитель – Россия.

Применяется для устранения сухости кожи тела и лица после воздействия ветра, мороза или солнца. Используется для смазывания газоотводной трубки или наконечника резиновой груши (для клизм).

Отпускается без рецепта.

Вазелин – универсальное средство, которое можно применять не только взрослым, но и детям. Однако для того, чтобы сохранить его качественные особенности, необходимо соблюдать простые условия хранения продукта.

Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099

Не гореть могут как сразу две лампы стоп-сигналов (в двух задних фонарях), так и одна (в одном заднем фонаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Перегорел предохранитель

№6 для монтажного блока 17.3722, F3 для 2114. Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

Окислились контакты в патронах ламп стоп сигналов

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

Перегорели лампы стоп сигналов в блок-фаре

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Перегорели дорожки в плате блок-фары

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

Дорожки платы заднего фонаря 2108 на стоп-сигнал

Неисправен выключатель стоп-сигнала

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099

Неисправна электрическая цепь стоп сигналов

Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».

Стопы (стоп-сигналы) автомобиля ВАЗ 21083 (21093, 21099), схема подключения

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Х8 (Ш8) (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Х4 (Ш4) внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (Х2) (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (Х9)(большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары. Крепление к кузову рядом с задними фонарями.

Проверить наличие тока в элементах цепи можно пр помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».

Примечания и дополнения

— Найти неисправность проще всего по схеме: «Схема электрических соединений стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099».
