Не открывается вторая камера карбюратора ваз 2107

Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105

Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.

Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.

К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.

Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).

1 – винт количества, 2 – винт качества

Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО₂. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.

Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.

Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам

Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата

Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт. Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.

Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.

Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.

Фильтр карбюратора, как почистить сетчатый фильтр

При помощи прокачки следует заполнить поплавковую камеру горючим. В результате этого закроется запорный клапан, после чего необходимо отодвинуть верхний отдел сетчатого фильтра, снять клапан и почистить его при помощи растворителя. Что бы получить наиболее оптимальный результат, желательно использовать сжатый воздух для продувки клапана.

При очистке дна поплавковой камеры нельзя использовать тряпку, так как это может привести к появлению на дне волокон, в результате чего засорятся жиклеры карбюратора. Для чистки желательно использовать сжатый воздух или резиновую грушу.

При проверке запорной иглы на герметичность также применяют грушу, так как давление, что появляется из-за сжатия этого предмета при помощи рук, примерно соответствует давлению бензонасоса. При установке крышки карбюратора следует проверить, установлены ли вверх поплавки. В процессе установки почувствуется существенное давление. В это мгновение карбюратор нужно прослушать, так как недопустимы протечки воздуха. Даже при самой минимальной утечке, нужно менять иглу и корпус клапана.

Основные признаки неисправности карбюратора

Пыль, загрязнения и сторонние частицы, попадающие внутрь карбюратора с топливом и воздухом, оседают на внутренних стенках каналов, которых в конструкции узла множество, что и приводит к нарушению функционирования. Конструкция карбюратора включает в себя ряд узлов, составные элементы которых со временем изнашиваются и повреждаются, что влияет на его работоспособность. Признаки, указывающие на неисправность карбюратора:

• Затрудненный пуск мотора;
• Падение динамики набора скорости;
• Рывки, провалы при ускорении;
• Нестабильные обороты холостого хода;
• Самовольная остановка работы мотора;

Принцип работы дроссельной заслонки

В большинстве моделей недорогих автомобилей и машин средней ценовой категории принцип работы механизма не изменился со времен карбюраторных двигателей.

Подача воздуха в цилиндры контролируется водителем с помощью нажатия на педаль газа. С помощью привода ось, на которой находится заслонка, поворачивает ее. В результате просвет внутри корпуса механизма (другими словами – угол открытия) становится шире или уже, происходит увеличение или уменьшение подачи воздуха соответственно.

Уровень подачи воздуха в цилиндры фиксируется датчиком. Собранную информацию он отправляет на электронный блок управления автомашины. Тот обрабатывает данные и определяет, сколько топлива необходимо подать в цилиндры.

Механическая заслонка, принцип работы

Это самый простой и примитивный вид, который до сих пор используется в некоторых автомобилях.

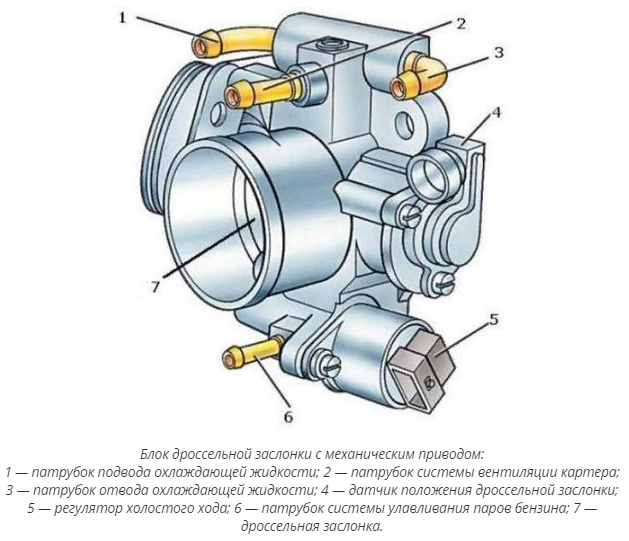

Устройство механической дроссельной заслонки

Принцип работы заключается в следующем:

1. Педаль газа соединяется с дроссельной заслонкой тросом и поворотными рычагами. Нажимая на педаль, водитель напрямую воздействует на поворотный диск заслонки и он открывается на нужный угол;
2. Угол раскрытия фиксирует датчик положения, который передает информацию на блок управления двигателем. Соответственно, он косвенно отвечает за объем подачи топлива на форсунки.

Датчики положения на дроссельной заслонке могут быть двух типов:

1. Потенциометрический (датчик угловых перемещений). Его конструктивные особенности – реостат со спиралью и скользящим контактом, который соединен с осью поворота дроссельной заслонки; Устройство потенциометрического датчика угловых перемещений на дроссельной заслонке
2. Магниторезистивный. Он состоит из ползунка, соединенного с осью заслонки, и резистивных дорожек, над которыми ползунок перемещается. За счет отсутствия прямого контакта между элементами этот датчик более долговечный, чем потенциометрический.

Схема магниторезистивного датчика угловых перемещений на дроссельной заслонке

На холостом ходу заслонка полностью закрыта, так что для работы двигателя воздух идет в обход через регулятор холостого хода – отдельный байпасный канал, где находится электроклапан. И для дополнительной подачи воздуха (например, если на холостом ходу водитель включает кондиционер или другое электрооборудование) предусмотрен еще один канал, также идущий в обход впускного коллектора.

В современных механических датчиках предусмотрена система подогрева каналов холостого хода, чтобы в холодный сезон предотвратить обледенение. К специальным патрубкам подведена охлаждающая жидкость от двигателя, которая выполняет функцию подогрева.

Электромеханическая дроссельная заслонка

Устройство электромеханической дроссельной заслонки

Ее устройство почти такое же, как у механической, но с небольшим дополнением: на ней установлен электропривод для работы на холостом ходу, который управляется ЭБУ. По сути, этот привод выполняет работу регулятора холостого хода: дает воздуху поступать в двигатель, даже если водитель не «газует».Остальные элементы остались те же: тросовая система соединений, датчик положения заслонки.

Электрическая (электронная) заслонка, принцип работы

Электронная дроссельная заслонка

Тут всё «по-взрослому»: никаких тросов и рычагов, только умная и быстрая электроника. Такая система ставится на современные автомобили, в которых есть возможность выбирать режим движения.

К электронной системе управления дросселем относятся:

1. Датчики положения педали газа. В зависимости от того, как сильно водитель «газует», меняются показания датчика, передаваемые на ЭБУ;
2. Датчик положения дроссельной заслонки;
3. Электропривод заслонки с редуктором и возвратным механизмом.

Типовая схема работы электронной дроссельной заслонки

Электронная заслонка управляется ЭБУ на всех режимах. Кроме того, она дает возможность переключать режимы: в спокойной городской езде не позволит слишком резко рвануть с места, а в режиме «драйв», наоборот, подстегнет двигатель на старте.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Пусковые зазоры карбюратора озон

Регулировка уровня топлива в поплавковой камере обязательна после замены игольчатого клапана или поплавка (см. также «Диагностика неисправностей двигателя» ).

Сняв крышку карбюратора, следует убедиться, что поплавок свободно поворачивается на оси, не имеет пробоин и вмятин, не задевает за стенки поплавковой камеры. Необходимо проверить затяжку седла игольчатого клапана и свободное, без заеданий, перемещение демпферного шарика в сверлении иглы.

Удерживая крышку вертикально (штуцером подвода топлива вверх), следует убедиться в том, что зазор между прокладкой крышки и поплавком составляет 6,5±0,25 мм (при этом язычок поплавка должен касаться шарика, но не утапливать его). Изменяем зазор, подгибая язычок, при этом его участок, контактирующий с шариком, должен быть перпендикулярен оси клапана.

Если все эти условия соблюдены, осторожно устанавливаем крышку на место. Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010) выполняется при замене привода или штока с диафрагмой

Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010) выполняется при замене привода или штока с диафрагмой.

Сняв стопорную шайбу со штифта рычага привода дроссельной заслонки второй камеры, отсоединяем шток. Повернув дроссельную заслонку второй камеры в вертикальное положение, нажимаем до упора на шток пневмопривода. Ослабив контргайку на штоке и удерживая ключом шестигранную втулку, выворачиваем или заворачиваем шток до совпадения отверстия в штоке со штифтом рычага. Надев шток на штифт, закрепляем его стопорной шайбой. Затягиваем контргайку на оси штока.

Регулировка пускового устройства выполняется при замене деталей пускового устройства.

Пусковое устройство карбюратора: 1 — рычаг привода воздушной заслоним; 2 — воздушная заслонка; 3 — тяга; 4 — шток-серьга; 5 — регулировочный винт; 6 — телескопическая тяга; 7 — тяга регулирования положения дроссельной заслонки; 8 — дроссельная заслонка.

Воздушная заслонка должна быть полностью закрыта при вытянутой рукоятке привода и полностью открыта при утопленной рукоятке. Если это не так, смазываем трос моторным маслом, переставляем конец троса в приводе воздушной заслонки, отвернув винт крепления.

Вытягиваем рукоятку управления воздушной заслонкой до упора. Воздушная заслонка 2 (см. рис.) при этом должна полностью закрыться, а конец тяги 3 пускового устройства — находиться в конце паза штока 4, но не перемещать шток (если это не так, выправляем деформированные детали, регулируем длину тяги 3, изгибая ее).

При полностью закрытой воздушной заслонке 2 дроссельная заслонка 8 первой камеры должна быть приоткрыта (пусковой зазор С в месте переходных отверстий системы холостого хода). Этот зазор изменяем подгибанием тяги 7 регулировки положения дроссельной заслонки.

Воздушная заслонка 2 должна приоткрываться (пусковой зазор В) штоком 4 пускового устройства при перемещении его вручную внутрь корпуса пускового устройства до упора. Для регулировки зазора отворачиваем винт-заглушку на корпусе пускового устройства, под которым находится регулировочный винт 5. Вращая его тонкой шлицевой отверткой, добиваемся требуемого зазора. Устанавливаем на место и затягиваем винт-заглушку.

Регулировка системы холостого хода выполняется при ТО или нарушениях в работе двигателя (см. «Диагностика неисправностей двигателя» ).

Регулировку выполняем на прогретом двигателе при полностью утопленной рукоятке «подсоса». Для регулировки системы холостого хода необходимы тахометр и газоанализатор, определяющий содержание окиси углерода и углеводородов в отработавших газах.

При отсутствии газоанализатора регулировку системы холостого хода с приемлемой точностью можно выполнить следующим образом. На работающем двигателе вращением винта качества (в обе стороны) устанавливаем максимальную частоту вращения коленчатого вала на режиме холостого хода. Затем, вращая корпус пневмоклапана ЭПХХ (карбюратор 2140-1107010-70) или винт количества (карбюратор 2107-1107010), устанавливаем частоту вращения коленчатого вала 850 мин- 1 и повышаем ее примерно на 100 мин- 1 . После этого, не изменяя положения корпуса пневмоклапана ЭПХХ (или винта количества), заворачиваем винт качества, снижая частоту вращения коленчатого вала до 850 мин- 1 . Этот способ регулировки системы холостого хода позволяет (при условии исправности двигателя и его систем) получить содержание СО и СН в отработавших газах в пределах нормы.

Карбюратор ОЗОН

Речь в этой статье пойдет именно об этом устройстве. Наряду с другими штатными карбюраторами вроде «Солекса» или «Вебера», ОЗОН часто устанавливали на отечественные машины. Принцип работы у всех трех одинаков, и многое зависит от его вида, а не от названия завода.

Последний же может быть одним из трех – поплавковым, барботажным или игольчатым.

Второй используется чрезвычайно редко, и в большинстве стран просто снят с производства, а вот последний до сих пор кое-где работает, но уже не в таких количествах. Рассматриваемый же объект относится к первому виду, который еще достаточно популярен.

Загрязняется дроссельная заслонка: причины

В процессе эксплуатации автомобиля загрязнения дросселя является неизбежными. При этом на исправном ДВС даже без регулярной очистки грязь, которая приводит к определенным проблемам, возникает к 25-40 тыс. км. пробега. Процесс может быть ускорен по следующим причинам:

1. Использование воздушных фильтров низкого качества или потеря герметичности во впуске. Например, достаточно того, чтобы в корпусе воздушного фильтра появилась трещина или возникли дефекты патрубка для подачи воздуха.
2. Еще одной причиной ускоренного загрязнения дросселя считается система принудительной вентиляции картерных газов. Некоторые модели авто с указанной системой устроены так, что газы из картера вместе с частичками моторного масла подаются не во впускной коллектор, а в патрубок, по которому подается воздух. Указанный патрубок находится как раз перед дросселем. Определенное количество масла задерживается маслоуловителем, в то время как остатки накапливаются на заслонке.

В результате по причине налипшего масла и пыли заслонка плохо закрывается, устройство может подклинивать. Именно поэтому заслонку рекомендуется чистить в целях профилактики каждые 10 тыс. км, то есть во время плановой замены масла и фильтров.

Необходимость адаптации ДЗ

Под данным определением понимается операция (или обучение), которая проводится для того, чтобы ЭБУ «знал», в каком положении находится дроссельная заслонка относительно степени нажатия педали акселератора. Данная процедура просто необходима при неустойчивой работе двигателя на холостых оборотах.

У большинства автомобилей марки «Тойота», «Лексус», «Мерседес», «Ниссан», «Ауди» адаптировать дроссельную заслонку необходимо, так как это позволяет устранить неисправность. Выполняется процедура в следующих случаях:

• при критическом падении напряжения бортовой сети (отключился или полностью разрядился аккумулятор);
• производилась замена ЭБУ;
• выполнялась чистка заслонки со снятием дросселя;
• при замене самого дроссельного модуля;
• производилась замена педали акселератора, как правило, электронной.

Стоит заметить, что из-за слоя грязи меняется зазор между ДЗ и корпусом, а после чистки заслонки ее положение изменилось. Но об этом ЭБУ «не догадывается» и продолжает руководить подачей топлива согласно прежним показаниям (до операции очищения). Адаптация полностью устранит этот пробел и восстановит работоспособность двигателя.

Чем чистить дроссельную заслонку

Раньше для чистки были популярны подручные препараты, такие как растворитель, WD40, ацетон и подобные вещества. При их использовании всегда существует риск испортить механизм автомобиля. При этом потребуются большие расходы на ремонт. На данный момент рынок пестрит более современными растворами. Их можно купить в любом автомагазине, потратить не много деньги и эффективно очистить дроссельную заслонку без каких-либо повреждений.

Наиболее популярными очистителями являются:

1. Liqui Moly Pro-Line
2. Mannol Carburetor Cleanor
3. ABRO Carb&Choke Cleaner

Liqui Moly Pro-Line эффективно справляется с различными загрязнениями. Растворяет даже самые сложные загрязнения, такие как смола, клей, масла.

Её положительными чертами является:

•  быстрое удаление нагара;
• возможная эффективная очистка без снятия дросселя;
• удобное использование;
• хорошо реагирует на катализаторы.

Можно использовать не только для промывки дроссельной заслонки, но и для чистки коллекторов, инжекторов и осей впуска. В наборе имеется специальная насадка, с помощью которой можно нанести раствор на поверхность, оставить на 15 минут, после чего удалить вместе с загрязнениями. В этом случае наибольший эффект будет при предварительно прогретом двигателе.

Mannol Carburetor Cleanor – средство для надежной очистки от масла и нагара частей дросселя без разбора. Возможна очистка не только дроссельной заслонки, но и стенок корпуса, жиклеров, отверстий и так далее. Очиститель выполняет ряд задач: улучшение производительности карбюратора и холостого хода, снижение расхода топлива, оптимизация выхлопных газов. Применяется для автомобилей с катализатором на двигателе и без него.

Средство хорошо справляется с загрязнениями в виде лака, смолы, сложных отложений. С использованием сможет справиться даже новичок в этом деле. Перед применением необходимо болон встряхнуть. Снять воздушный фильтр для более простого доступа к сложным местам. Нанести очиститель на нужные части и оставить на 10 минут. После этого следует завести двигатель и повторить процесс еще раз с распылением в камеру, жиклер, отверстия. Если дроссель сняли, то можно нанести на коротком расстоянии. Это будет эффективнее, чем при установленном. Необходимо подождать 10-15 минут и удалить загрязнения с поверхности.

ABRO Carb&Choke Cleaner предназначен для эффективной очистки от углеродных отложений и загрязнений различных систем. Положительные качества и способ применения ничем не отличается от вышесказанных.

Можно лишь сказать, что средства, входящие в топ-3, практически идентичны. У них отличается лишь цена. И то незначительно. Все средства эффективные и хорошо справляются с очисткой.

Чем промыть дроссельную заслонку

Наименование средства	Описание	Средняя цена	Примечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)	На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.	520 р.	Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor Cleanor	Хорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.	115 р.	Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)	Качественный очиститель. Популярен у автовладельцев на территории нашей страны.	200 р.	Аэрозоль, объем 220 мл в баллоне.
