Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

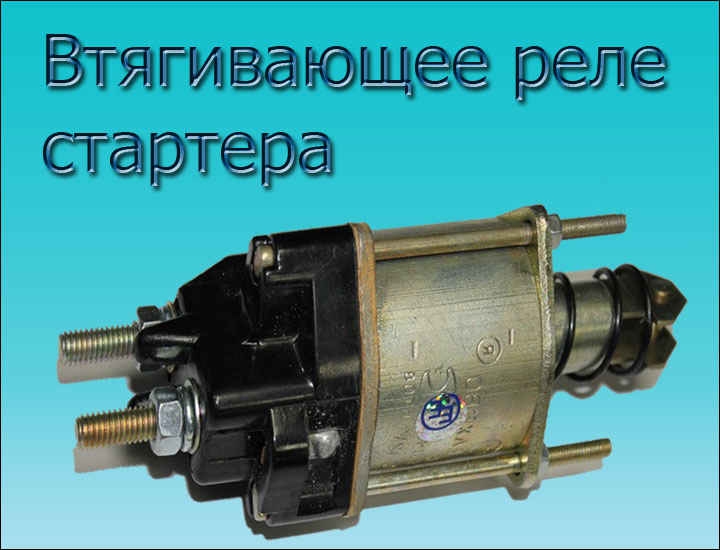

Добро пожаловать! Реле включения стартера – многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала (Второе это то самое втягивающее реле), при выходе из строя первого (Случается редко в основном из-за перегрузок на него или из-за неисправной проводки) стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет (Втягивающее реле вить не работает) и за очень короткий срок стартер придёт в негодность.
Примечание! Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Только одним гаечным ключом «на 8», по больше степени больше вам и ничего не нужно брать но разве что ещё один гаечный ключ чтобы на всякий случай клемму минус с АКБ скинуть!
Где находится реле включения стартера? В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается.
Когда нужно менять реле включения стартера? Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле (Мол оно вечно и никогда не ломается), просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности.
Примечание! При выходе из строя реле включения стартера как мы уже сказали автомобиль не будет заводиться и тем самым реагировать на повороты ключа в замке зажигания, тоже самое будет происходить при слабом заряде аккумуляторной батареи и поэтому если у вас есть подозрения на неё то либо заряжайте, либо меняйте на новую в случае если она будет уже сильно изношена, кроме этого точно такая же ситуация (Машина не заводиться) может из-за замка зажигания происходить, а именно из-за его контактной группы но на автомобилях с реле включением стартера это бывает редко, потому что реле ещё разгружает контакты у замка зажигания и тем самым контакты реже подгорают, но всё же о том как проверить контактную группу замка вы можете вычитать в статье под названием: «Замена замка зажигания и его контактной группы на ВАЗ»!
Лада 2110 PhiX Бортжурнал Дополнительное, разгрузочное реле стартера ВАЗ 2110
Всем привет! Расскажу об очень полезной доработке, которая пригодится для владельцев пожилых ВАЗ 2110.Многие десятководы сталкивались с проблемой, когда в жаркую погоду горячий мотор не реагирует на движение ключа. Стартер не крутит и приходится идти под капот с отверткой, замыкать контакты на прямую.В случае, когда стартер исправен(в моем случае он вообще новый), виновником этой неприятности может являться контактная группа замка зажигания. Со временем контактная група в замке зажигания изнашивается или подгорают токосъёмные контакты. Эту проблему успешно решает установка дополнительного, разгружающего реле. Кстати, такое реле на многих автомобилях устанавливается с завода.
Для установки этого реле нам потребуется:4-х контактное реле с металлическим ушком (30-40А); 80рПровода 1,5кв.мм; около трех метров -80рколодка под реле — 1шт; 20рРазъём плоский типа «папа» -1шт;Разъём плоский типа «мама» -1шт;Наконечники кольцевые — 2шт.Изолента, термоусадка, гофра.
Собираем всё это дело по следующей схеме.
Реле нужно обезопасить от попадания влаги, для этого, я использовал толстую термоусадку, в которую целиком одел колодку реле.
После сборки, проверяю релюшку подключив к ЛБП.
Обратите внимание на лабораторный блок питания, амперметр показывает ток, который потребляет реле. Ток всего 0.12А и именно этот ток будет бежать через контактную группу замка зажигания. Для сравнения, ток срабатывания втягивающего по разным источникам от 10 до 30А! Чаще всего речь идет о 20-25А где 20А ток втягивающей обмотки и 5 ампер удерживающей обмотки
Для сравнения, ток срабатывания втягивающего по разным источникам от 10 до 30А! Чаще всего речь идет о 20-25А где 20А ток втягивающей обмотки и 5 ампер удерживающей обмотки.
Очевидно, что такие токи будут не по душе контактной группе замка зажигания. Реле отлично решает эту проблему.
Провел ещё эксперимент, покрутил напряжение в сторону уменьшения, реле срабатывает вплоть до 7В, на 6В уже не работает, но этого вполне достаточно, т.к. втягивающее не сработает уже при 8 вольтах.
Подводим проводку к стартеру.
Сдёргиваем красный проводок с плоского вывода тягового реле и плотно вставляем в разъём этого провода «папку» с проводом от новой релюшки. По этому проводу теперь питается катушка новой релюшки.Провода с кольцевым наконечниками подключаем к клеммам АКБ.
Провод от контакта 30 новой релюшки с «мамкой» надеваем на освободившейся контакт тягового реле. По этому проводу плюс поступает на катушку тягового реле.
Где Находится Реле Стартера Ваз 2109
Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Реле включения стартера многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала (Второе это то самое втягивающее реле), при выходе из строя первого (Случается редко в основном из-за перегрузок на него или из-за неисправной проводки) стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет (Втягивающее реле вить не работает) и за очень короткий срок стартер придёт в негодность.
Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Только одним гаечным ключом «на 8», по больше степени больше вам и ничего не нужно брать но разве что ещё один гаечный ключ чтобы на всякий случай клемму минус с АКБ скинуть!
Где находится реле включения стартера?
В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается.
Когда нужно менять реле включения стартера?
Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле (Мол оно вечно и никогда не ломается), просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности.
Реле стартера есть, но стартер всё равно не включается с замка зажигания.
Если канал приносит Вам реальную пользу, тогда поддержите проект! Сумма не имеет значения! КАРТА (СБЕРБАНК)…
https://www.youtube.com/embed/_-%20″>
Нарушение нормального функционирования стартера
Итак, ближе к решению, как проверить стартер ваз 2109 самостоятельно?
Необходимо любым металлическим предметом замкнуть две большие клеммы на стартере. После выполнения этих действий появятся искры и если они появились, то переходите к следующим действиям:
Обратите внимание на состояние аккумуляторной батареи. В случае окисления клемм нужно с помощью наждачной бумаги, отвёртки или ножа очистить их;
Если неисправно втягивающее реле, то необходима будет его замена;
Можно прозвонить при помощи тестера провод, идущий с реле.. Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:
Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:
- Одной из причин может быть слабая аккумуляторная батарея. В таком случае заряжайте на протяжении 30 мин. аккумулятор, а после опять запустите мотор;
- Можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание. В случае нарушения контактов нужно затянуть гайки соединений и укрепить ослабленные контакты.
Если при повороте ключа зажигания слышны специфические щелчки, то это может значить:
- Разряжена аккумуляторная батарея;
- Также можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание;
- Если все ранее перечисленные методы не помогли, то, скорее всего, перестало функционировать втягивающее реле. В этом случае необходима будет его замена.
Причиной не функционирования мотора может стать замок зажигания. Для проверки этого предположения нужно поочерёдно отсоединять и зачищать проводки, идущие к замку зажигания.
Конкретные примеры ситуаций и способы выхода из них
После того как был повёрнут ключ зажигания прозвучал один щелчок. Причины:
Обратите внимание на втягивающее реле, если болты на нём подгорели, то на него поступает напряжение меньше положенного (12 вольт);
Могла деформироваться или поломаться вилка выталкивающая бендикс. В этом случае бендикс не может полностью дойти к маховику, а значит, сердечники не до конца входят в катушку и контакты размыкаются;
Стёрлись зубчики на бендиксе
Тогда втягивающее реле не подаёт напряжение на стартер;
Если сотрутся зубчики на бендиксе, то во время запуска двигателя будет слышен некое потрескивание. В таком случае нужна будет замена бендикса. Конечно, есть возможность починить вышедший из строя бендикс, но они не настолько дорогостоящие, чтобы тратить на это своё время. К тому же разбалансирование его частиц может привести к быстрому износу стартера.
В автосервисе вам могут предложить поменять полностью весь редукторный стартер. Если же вы не в состоянии самостоятельно поменять бендикс, то вы конечно можете обратиться в автосервис, но тогда укажите точную причину неисправности. Для сравнения стоимость бендикса составляет около 250 рублей, а стоимость всего стартера будет в десятки раз больше.
Могли износиться щёточки или втулки якоря. В таком случае необходима будет заменить втулки и щёточки. Для того что бы заменить втулки нужно будет разобрать весь стартер;
Подшипники это латунные втулки, благодаря которым происходит вращение двух валов. Если вы своевременно не замените втулки, то начнёт страдать редуктор, маховик и бендикс. Втулки недорогие и поэтому доступны каждому.
- Замыкание обмотки.
- Сел аккумулятор;
- Ослабли или окислились клеммы;
- Удерживающая обмотка не надёжно фиксирует сердечник.
- Короткое замыкание;
- Разрушение кольца редуктора стартера;
- Непригодный ключ.
Причины нескольких последовательных щелчков:
- Причины отсутствия щелчков:
- Если на улице температура -20⁰С, все приборы работают, но мотор не заводится и нет щелчков, то нужно проверить предохранители, втягивающее реле и проводку. При наличии щелчков необходимо заменить втягивающее реле.
Если не крутит стартер ВАЗ 2109, водителю необходимо сразу производить его диагностику, а также выполнять требующийся ремонт, так как неисправности данного механизма автомобильной системы пуска могут привести к печальным последствиям.
Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099
В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.
Необходимые инструменты
— тестер (мультиметр или аналогичный прибор в режиме омметра).Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).
Подготовительные работы
— снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.
Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099
— находим и разъединяем соединительную колодку замка зажигания под панелью приборов;
— на части колодки жгута проводов ведущей к замку зажигания проверяем исправность замыкания его контактов в определенной последовательности.
Поворачиваем ключ в замке зажигания в имеющиеся 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.
Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099
1. Положение ключа в замке зажигания – 0 (выключено).Контакты под напряжением 30 и 30/1
Выводы в колодке коричневого и розового провода.
2. Положение ключа в замке зажигания – 1 (зажигание).Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).
Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.
3. Положение ключа в замке зажигания – 2 (стартер).Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).
Розовый и красный.
3. Положение ключа в замке зажигания — 3 (стоянка).Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.
Выводы в колодке черного и розового провода от замка зажигания.
Примечания и дополнения
— для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.
Еще пять статей по электрике автомобилей ВАЗ 2108, 2109, 21099
— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099
— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099
— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)
— Схема соединений указателей поворота на автомобиле ВАЗ 2108, 2109, 21099
— Предохранители и защищаемые ими электрические цепи автомобилей ВАЗ 2108, 2109, 21099
twokarburators.ru
Как заменить реле включения стартера на ВАЗ 2108-ВАЗ 21099?
1. Если вы внимательно прочтёте выше изложенный текст, то уже сразу догадаетесь как это реле снять но всё же проинструктируем, найдите это реле у себя в автомобиля (Местонахождение показано на фото выше), видите к нему подсоединена колодка проводов вот её то и отсоедините, а после того как она будет убрана и отведена в сторонку, берите в руки гаечный ключ и выворачивайте им гайку крепления реле и после чего снимайте его, кстати если работа производиться в дождь или в слишком влажную погоду или если вы просто боитесь короткого замыкания проводки (В этом случае проводка вся обгорит и по требует замены), то обезопасьте себя отсоединив для этого провод с клеммы минус на АКБ, если вы не знаете как это сделать то изучите «эту статью», в ней в первом пункте всё сказано.
Примечание! Чтобы проверить работает реле или же нет (Просто так новое реле покупать не советуем, всегда всё проверяйте), можно воспользоваться двумя разными способами, первый заключается в том что вам придётся снять крышку с монтажного блока и вытащить от туда реле точно с такой же маркировкой как у вас реле на включение стартера идёт, после вытаскивания эти два реле замените и попробуйте завести автомобиля, если не заведётся то значит дело не в реле и искать проблему вам нужно либо в самом стартере либо в замке зажигания, второй же способ подразумевает что вы найдёте провод перемычку (Указан синей стрелкой, проволоку можно так же использоваться) и его выводы поднесёте к колодки проводов а именно к её контактом «30» и «87» (Это нижний и верхний контакт колодки, присмотритесь к реле на нём обозначены они или для наглядности взгляните на фото они указаны красной стрелкой, правда там колодка совсем от другого автомобиля но она практически такая же и на ней можно понять где находятся эти два контакта), если машина сразу же заведётся (Не забудьте перемычку когда заводиться начнёт сразу убрать) то дело всё в реле, если нет то ищите дальше (Когда будете делать второй способ, ключ в зажигании не забудьте повернуть до такого состояния, когда все приборы загораются)!
Дополнительный видео-ролик: Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже:
Виды замков зажигания ВАЗ 2109.
Замок зажигания, как уже говорилось, является весьма важным элементом в любом автомобиле. Практически все оборудование в автомобиле работает через замок зажигания. Что же является исключением? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, аварийная сигнализация, подсветка приборной панели и освещение салона.
При этом непосредственно сам замок зажигания на автомобилях ВАЗ 2109 может встречаться разный: нового образца — с тремя положениями, коротким ключом и без реле зажигания, либо старого образца — с четырьмя положениями, длинным ключом и реле.
Расположение узлов и деталей на инжекторном автомобиле ВАЗ-21099
Переднеприводные автомобили ВАЗ очень популярны в России благодаря высокой ремонтопригодности, относительно небольшой стоимости запчастей, простой конструкции. Но в связи с большим количеством модификаций водителю нелегко разобраться даже с инструкцией, где находится тот или другой узел (деталь), в частности, на машине ВАЗ-21099 инжектор.
Прежде чем отремонтировать авто, некоторые детали приходится искать долго и кропотливо, теряя при этом немало времени. В этой статье мы поможем разобраться, где находится то или иное устройство на Вазовской модели 21099, и надеемся, что информация в какой-то степени пригодится автовладельцам, только что только что купившим автомобиль, или начинающим водителям.
