Рено логан замена наружного пыльника шруса

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

Ослабеваем центральную ступичную гайку и колесный крепеж.
Вывешиваем автомобиль Renault Logan и удаляем колесо.
Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
Пыльники подлежат креплению с помощью новых хомутов.
По завершении установки хомутов можно приступать к монтажу собранной полуоси.
Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Замена пыльника наружного ШРУСа привода правого колеса Рено Логан

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены пыльника наружного ШРУСа привода правого переднего колеса автомобиля Рено Логан первого поколения

Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Renault Logan Бортжурнал Левый внутренний пыльник ШРУСа, который не смог.

Бонджорно мисье и сеньёриты!)))) И снова с вами я и мой логан!Как вы помните, после замены резонатора, у пациента был выявлен еще один неприятный недуг — сопливый левый внутренний пыльник ШРУСа. Поэтому дальше я стал изучать данную проблему. Почитал логанобиблию. посмотрел ролик на ютубе и решил для себя, что я смогу справится с этим делом! Вообще я часто так решаю, но иногда обстоятельства решают все иначе))) Короче по отзывам ребят с ютуб ролика был заказан оригинальный пыльник, а также токарь выточил по размерам оправку для его запресовки.

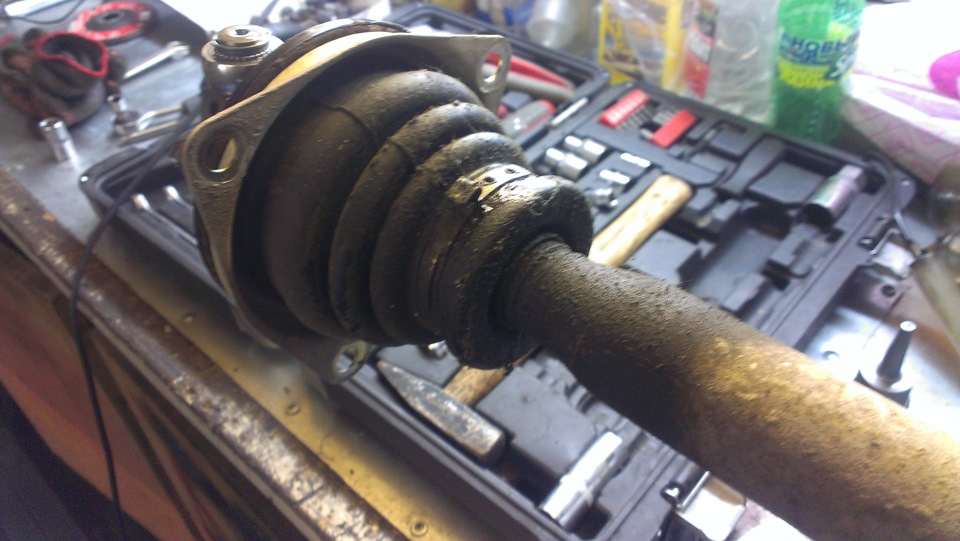

Пыльник пришел и я отправился в гараж весь такой давольный и радостный что, типа : «Ща все починю и будет у меня вай какой хорощий лёган!» Немного попотев, привод был извлечен и отправлен на операционный стол, т.е. в тиски.

синдром ссаный сальник

Сняв триплойд, в дело пошли русские народные инструменты — зубило и молоток. После чего мы имеем чистый с одной стороны привод, жаждущий получить себе новый пыльник-сальник.

Ну и настала пора его устанавливать… Небольшое отступление… В книге написано строго-настрого этот подшипник запресовывать, а не забивать. То же самое и на инструкции в упаковке. Но нормальные ребята с ютуб ролика, по чьим видео, я успешно проделал уже несколько ремонтов с логаном, просто аккуратно забивали его молотком через приспособу и все было у них чики-брики-чик-чирик!А я че? Я ниче! Тоже пацанчик ровный! Нах мне с пресом заморачиваться (тем более его у меня нет) — буду тоже молотком забивать. Ну и забил епта!

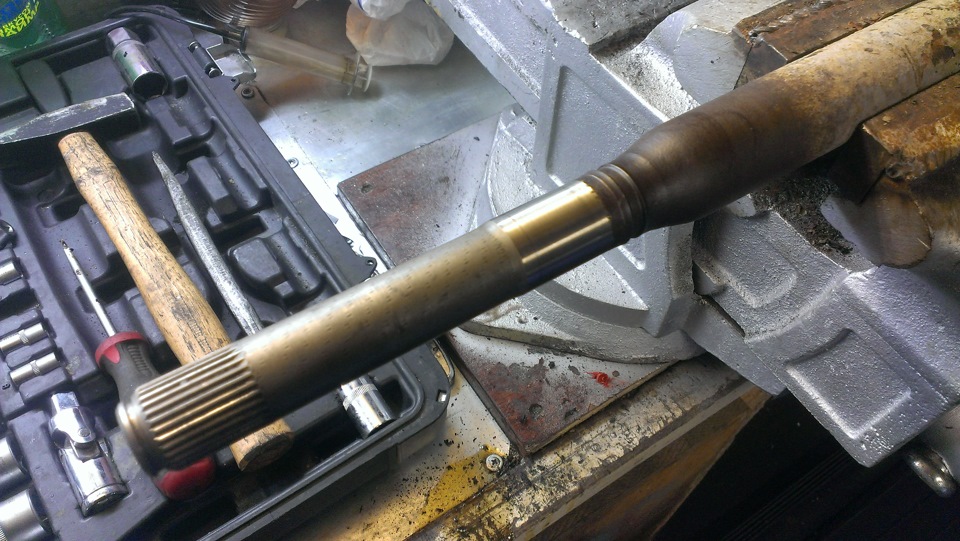

Короче подшипник на валу заклинило! ЁП ЧЕРЕЗ ЁП! ЧЁ ЗА ДЕЛА?! КАК ТАК ТО?! Ведь у чуваков в видео все получилось, а я делал все так же с такой же приспособой?!

Начал писать им недовольные коменты, мол типа: «Чё вы народ парите? Надо все-таки пресом это делать! А то вот я такой хороший все правильно делал, а не получилось!» На что мне ответил какой-то главный инженер их СТО, такое типо и у нас случается по 1-2 раза на 100 замен… Ну думаю я просто мне не повезло, попробую еще раз, но уже пресом — все как надо по фуншую и все будет Окей!

Опять несколько дней ожиданий, у меня — дома, а у логана в холодном и темном гараже, и оригинальный пыльник снова у меня. Договорился с UAZ-KANDA запресовать подшипник гидравлическим прессом у него на работе. Я уже почти довольный! Ну думаю сейчас все по правилам сделаем и сегодня то уже на логаныче я погоняю… ПИЛЯТЬ! АХ ТЫ РЕДИСКА И НЕ ХОРОШИЙ ЧЕ… ПОДШИПНИК… ЧТО ЖЕ ТЫ ПАДЛА ОПЯТЬ РАСКОРЯЧИЛСЯ?! Короче операция, которая так шла к успеху, опять провалилась! Подшипник опять заклинело! Ну и что на этот раз? Два раза одно и тоже? Совпадение?

Короче стали с UAZ-KANDA разбираться чё к чему и пришли к следующему мнению: Когда я заказывал пыльник в exsist, то применительно к моей модели, было 2 позиции с разными номерами. В одной из них на момент покупки было пусто, а во второй полное изобилие оригинальных и аналоговых запчастей. Ну здесь я и заказывал, а они может были и не к моей модели или что-то в этом роде. Короче где-то лоханулся).

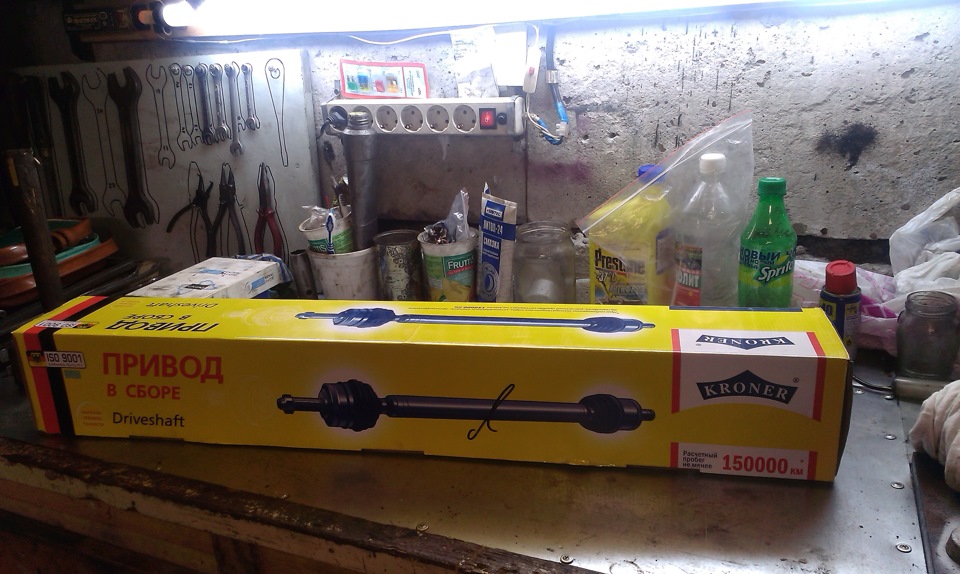

Ну что же делать теперь? А выход нашелся быстро… Т.к. машина стоит на ремонте, разобранная уже почти неделю, а вот вот на днях она будет нужна, так сказать в строю и в полной боевой готовности, то было принято решение посмотреть, а что предлагают магазы у нас в городе в данной проблемной ситуации?Понимаю, что вы скажите: «Вай, вай! Брат, братишка! Ти зачэм такой деталь подозрительный на свой машин ставишь, а? Сейчас из гаражя выедишь и твой бричка сломайся через 500 метров!» Я все это понимаю, и с вами согласен, но времени ждать больше не было и я купил себе весь привод в сборе фирмы KRONER, типа немецкий)))

Ну дальше дело нехитрое. Собираем все в обратной последовательности, Все болты подвески — на графитную смазку, а в коробку передач новое масло фирмы elf.

Вот такие пироги!)))) Ну теперь буду посматривать за этим приводом и за его состоянием

Надеюсь, что он быстро не окочурится)))) Всем спасибо за внимание!А!.. Забыл!

Зацените нормальный канал на ютубе по ремонту рено и логанов в частности, братьев наших меньших! Вдруг кому пригодится) www.youtube.com/user/RemontReno/videos

Шрус – немаловажная запчасть в автомобиле, обеспечивающая его движение за счет передачи крутящего момента. Не каждому владельцу авто удается своевременно распознать проблемы со шрусом и заменить его на новую деталь. И немногие знают, как правильно произвести замену, поэтому сразу же обращаются в мастерскую, сильно переплачивая за ту работу, которую несложно выполнить самостоятельно. Замена шруса Рено Меган Сценик занимает по времени не более часа.

Важные моменты

В приведённой выше инструкции наглядно описан процесс замены наружного пыльника на левом ШРУСе автомобиля Рено Логан. Последовательность действий при замене правого наружного пыльника будет такой же, за исключением одного нюанса: его размеры будут другими. Правый пыльник на 2 см длиннее левого, а его диаметр на 1.5 см меньше. То есть левый и правый пыльники на Рено Логан не являются взаимозаменяемыми, и об этом нужно помнить, приобретая их в магазине.

По наблюдениям автолюбителей, наружные пыльники на автомобилях после рестайлинга служат немного дольше, хотя конструкция самих ШРУСов никаких принципиальных изменений не претерпела

А следовательно, последовательность замены пыльников на машинах после рестайлинга осталась такой же.
Сбивая внутреннюю обойму ШРУСа зубилом, необходимо проявлять крайнюю осторожность, так как это очень хрупкая деталь. Оптимальный вариант: нанести три несильных удара в трёх точках обоймы, которые располагаются под углом в 120° относительно друг друга

Если обойма не сошла, нанести ещё три удара, по очереди, в те же точки. А чтобы кольца обоймы не разлетелись по сторонам, её перед снятием следует обернуть большим куском ветоши.
Натянуть новый наружный пыльник на вал будет непросто. Поэтому имеет смысл предварительно нанести на вал и на сам шарнир тонкий слой смазки ШРУС-4. Это значительно упростит задачу.
Вместе с наружным пыльником настоятельно рекомендуется заменить и пластиковый пыльник, вместе с сальником и подшипником.

Это интересно: Как получить выгоду при покупке запчастей?

Как видно из этой статьи, изношенный внешний пыльник влечёт за собой износ ШРУСа, замена которого — дело долгое и трудоёмкое. Рекомендация может быть только одна: пыльники нужно регулярно, не реже одного раза в месяц, осматривать на предмет потёртостей, трещин и потёков смазки. При первых же признаках износа их следует менять. В противном случае придётся менять ещё и ШРУСы, а они стоят намного дороже.

Копирайтер с пятилетним стажем.

Советы и замечания

Выше была описана процедура замены наружного пыльника левого ШРУСа. Отличий в процессе замены для левой и правой сторон практически нет. Разница заключается лишь в том, что защитный чехол правого внутреннего ШРУСа крепится к коробке передач не с помощью болтов. Сам шарнир установлен на шлицах и зафиксирован стопором, поэтому снятие вала осуществляется постукиванием молотка через выколотку.

Несмотря на то, что на автомобилях до рестайлинга 2010 года ШРУСы неразборные, принципиально их конструкция не изменилась, поэтому технология замены пыльников ШРУСов аналогичная.

Если нет съёмника шруса

При отсутствии съемника для демонтажа стопорного кольца внутренней обоймы шарнира действовать молотком и зубилом нужно осторожно, чтобы не сломать ее. Рекомендуется наносить слабые удары по точкам обоймы, расположенным по окружности под углом 120° друг к другу и продолжать последовательно делать это до полного снятия обоймы

Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши.

Осмотрите оба пыльника (наружный и внутренний), если снимали весь привод!

При замене пыльника внешнего ШРУСа вполне резонным будет произвести замену и внутреннего пыльника. Во-первых, на момент снятия внешнего защитного чехла большая часть демонтажных работ будет уже выполнена, а, во-вторых, это заметно увеличит общий срок службы привода. Кроме того, настоятельно рекомендуется наряду с внешним пыльником заменить также пластиковый пыльник, сальник и подшипник.

Таким образом, произведя сравнительно несложную операцию по замене наружного пыльника ШРУСа, можно предотвратить трудоемкую и затратную работу по замене всего ШРУСа или привода колеса в сборе.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Тэги: Рено Логан

Как выбрать новую деталь и каким инструментом запастись?

Оригинальный сальник трудно купить отдельно. Обычно элемент продаётся с пыльником в комплекте. Кроме того, он дорого стоит — примерно 600 рублей. Но можно купить аналогичную манжету, которая ставится на компрессор автомобиля ГАЗ-66 или камазовский ТНВД. Размеры: 28,5х46,5 (пазовский, с одним бортиком) и 28х45 (камазовский, два бортика). Нужны компоненты разных размеров для модификаций автомобиля 1.4 или 1.6с количеством клапанов 8 или 16.Для проверки нужно перед установкой попытаться вдеть сальник во внутреннюю и внешнюю обоймы привода. Можно предварительно смазать резину маслом, чтобы внешние края легче входили.

Что касается инструментов, надо подготовить:

съёмник для изъятия трипоида, представляющий собой приспособление с резьбой и захватами;
набор отвёрток и ключей;
плоскогубцы, оправки, молоток;
зубило, а лучше выколотку из мягкого металла;
монтировку;
головки разного размера и вороток для скручивания шарнира;
ёмкость для слива трансмиссионной жидкости.

Какой инструмент потребуется?

При замене приводов Рено потребуется выполнение следующих работ:

Демонтаж кожуха, установленного на картере.
Демонтаж и монтаж брызговиков.
Отбрасывание шаровой.
Снятие тяги руля.
Скручивание гайки фиксации амортизатора.

Чтобы произвести замену привода (левого и правого) на Рено, подготовьте следующий инструмент:

Ключ ТОРХ Т20 и Т30.
Отвертки с разными типами «жал» (крестообразным и плоским).
Ключи на «десять», на «восемнадцать» и на «тринадцать». Также потребуются ключи на «шестнадцать», «девятнадцать» или «двадцать один»
Шестигранник на «шесть».
Ключ для снятия колес.
Торцевые ключи на «тридцать» и на «тринадцать».

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
Во время езды автомобиль постоянно тянет в одну из сторон.
Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП

Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.

Полный размерКаталожный номер 8200017057, является пыльником старого образца.

№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).

Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.

Полный размерВот номер оригинала, нового образца.

За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.

№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.

Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.

Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.

№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.

Полный размерВот номерок, за 600 рублей приобрел, кожа.

Полный размерВот что с моим стало.

Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.

Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.

На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Внутренний ШРУС можно снять как отдельно, так и на приводе вместе с внешним. Используя этот способ, внутренний ШРУС заменить не слишком сложно. Если у Вас трипоидный ШРУС, то при установке его на обратно, возможны небольшие сложности. Может не становиться на место трехлучевая вилка. Расположенные на ней ролики могут не попасть в свои направляющие канавки внутри корпуса. Достаточно пару раз провернуть приводной вал, и они окажутся там, где надо.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Что делать, если пыльник порвался в дороге?

Если пыльник порвался в дороге, а условий для его замены нет, можно попробовать устранить последствия повреждения ШРУСа подручными средствами. Нужно иметь при себе полиэтиленовый пакет, пистолет для силикона, ветошь, верёвку (или проволоку), смазку.

Вот как надо действовать:

съехать с общей дороги;
обездвижить автомобиль, установить противооткатные упоры;
вывесить колесо;
очистить детали от вытекшей смазки;
набрать в пистолет новое масло, заполнить в остатки кожуха;
обернуть узел целлофаном;
завязать верёвкой каждую бороздку пыльника.

Вместо пакета можно использовать скотч. Восстановленный таким образом элемент проработает ещё около 2 тыс. километров. Но потом подобный хенд‐мейд уже не спасет.

Вместе с внутренним замены может потребовать и внешний пыльник. Если регулярно проверять оба защитных элемента, можно значительно продлить ресурс «гранаты».

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

левый трехшиповик находится непосредственно в картере коробки передач;
шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Замена внутреннего ШРУСа

Замена без снятия ШРУСа

Для того, чтобы выполнить данную процедуру, понадобятся определенные навыки, знания. На самом деле, процесс известен тем, что он неудобен. Придется вновь пользоваться рожковыми ключами, съемниками и другим инструментом. Возможно, понадобится помощь второго человека.

Не стоит забывать о роли хомутов. Учитывая, что сам шарнир сниматься не будет, пыльник придется хорошенько промазать маслом для того, чтобы он качественно скользил. Это поможет избежать трудностей на финальном этапе работ. Что касается снятия старого пыльника, то сделать это очень просто, ибо при помощи ножа его можно просто порезать.

Многих интересует вопрос цены. Купить пыльник можно за разные деньги. Если вопрос качества стоит не на первом месте, тогда достаточно будет потратить 500 рублей. Когда необходим действительно качественный продукт, тогда придется выложить до 2000 рублей.

https://youtube.com/watch?v=q_gOpz445tg

ПРОЦЕСС ЗАМЕНЫ

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены.

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

СПОСОБ НОМЕР 2

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Сколько стоит новый пыльник и какой выбрать?

Цена кожуха зависит от марки и модели автомобиля. Обычно стоимость начинается от 150 рублей, но может достигать 100 долларов. К примеру, запчасть для BMW 2006 года выпуска с МКПП будет стоить около 500 рублей.

Кожух делается из гибкого, плотного материала. Это может быть не только резина, но также силикон или полиуретан. Защитный элемент «гранаты» обязан иметь гофрированную конусную форму, фиксироваться посредством хомутов. Очевидно, что изделие должно быть качественным, ведь помимо функций защиты от внешних воздействий оно ещё сдерживает напор смазки внутри «гранаты», испытывает воздействие высоких температур. Внутренний пыльник ШРУСа имеет сложную геометрическую форму, он в несколько раз больше наружного.

Из какого бы материала ни был сделан защитный чехол, он должен соответствовать определённым требованиям:

плотно облегать ШРУС, чтобы не возникало зазоров;
быть упругим, эластичным, чтобы сохранять изначальную форму при постоянном воздействии сил;
быть износоустойчивым, с высоким показателем тепло‐ и морозостойкости.

Поэтому, выбирая пыльник, нужно акцентировать внимание на качество материала. Эксперты рекомендуют выворачивать при осмотре нового изделия одну из его складок наружу

В этом месте не должно быть изменений цвета, трещин, других повреждений.
