Как установить электростеклоподъемники на ваз 2109 самому?

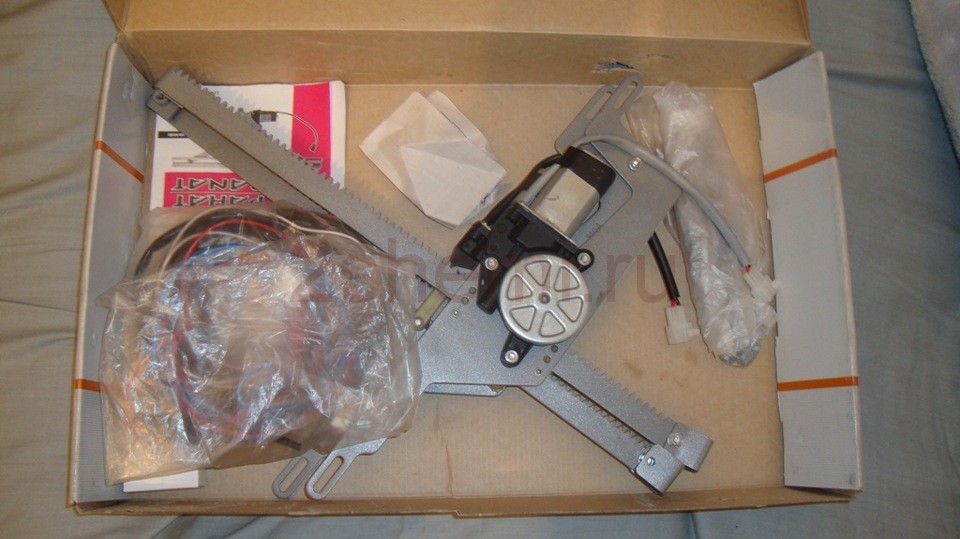

Фотоинструкция (от производителя) по установке электростеклоподъемников «ГРАНАТ» на ВАЗ-2108

Вы смотрели

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

Установка показана на стенде с предварительно снятой обивкой, дверь ВАЗ-2109, порядок установки для ВАЗ-2108 аналогичен.

Заводим механизм стеклоподъемника через технологическое окно двери.

Сверление отверстий для установки механизма не требуется, стрелками на фотографии показаны места крепления механизма гайками М10.

Включением моторедуктора поднимаем верхнюю планку механизма вверх таким образом, чтобы она находилась напротив технологического окна.

Совмещаем держатель стекла с механизмом ЭСП и крепим винтами (показано на фото стрелками).

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

В итоге должно получиться как на видео:

Это интересно: Что делать при потере, краже номерных знаков и техпаспорта?

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Установка, схема подключения электростеклоподъемников

Электростеклоподъемники на ваз 2107

Реечные стеклоподъемники сентиментальны к примерзанию стекла

В подавляющем большинстве случаев ничего дополнительно буравить в дверях не приходится. Для крепления электрического стеклоподъемника вполне подходят штатные пункты посадки ручного механизма. Установку новоиспеченного оборудования производите следующим образом:

Помещение стеклоподъемного узла осуществляется сквозь самый большой проем двери. При этом вся конструкция должна быть в сборе.
Для крепления на корпусе узла есть пара шпилек, которые идеально входят в освободившиеся от крепежных болтов дыры. Эти отверстия находятся в центральной части двери. Совместив шпильки с дырами, накрутите и затяните гайки.
Теперь необходимо совместить крепление стеклоподъемника с самим стеклом. Так как механизм есть в положении «полностью открыто», нужно активировать его и поднять посадочное пункт вплотную к стеклу. Идеальным вариантом станет временное подключение оборудования напрямую к аккумуляторной батарее.
Подведя элемент подъемника к металлической планке дверного стекла и соединив тем самым крепежные отверстия, зафиксируйте все двумя болтами, идущими в комплекте со стеклоподъемником.
Не позабудьте хорошо смазать все места трения деталей стеклоподъемника.

Подключение электропроводки производится так:

Замеряете длину грядущих проводов, которые будут прокладываться от контактов мотора стеклоподъемника до пунктов установки кнопок на передней панели. Заглушки под кнопки-активаторы (2 — по одной на дверь) в случае машин с «рослой панелью» находятся справа от «прикуривателя».
Чтобы протянуть проводку в стойку, а после — под панель, потребуется использовать протяжку. Для таких целей сойдет обыкновенная стальная проволока с петлей на конце — для захвата и протягивания проводки по каналам.
При покупке проводов глядите, чтобы сечение было не меньше 1 мм. кв.
Наиболее простым и удобным в реализации вариантом столы цепи является подключение стеклоподъемников к «прикуривателю». Впрочем, некоторые автомобилисты рекомендуют предпочесть запитку напрямую от АКБ. Есть также и штатная схема подключения, предусмотренная заводом.

Шарнирно-рычажные почитаются самыми надежными стеклоподъемниками

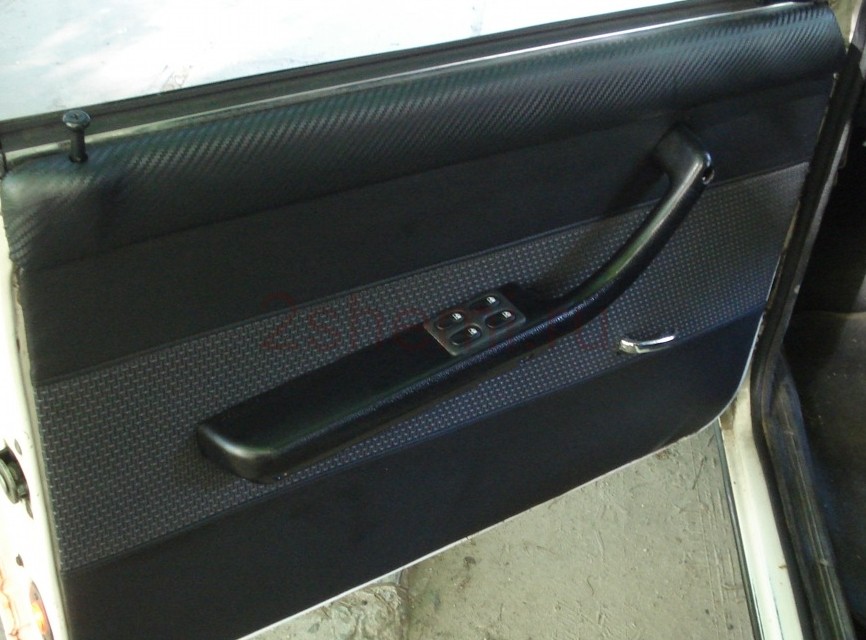

После окончания работ можно ввести на место обшивку двери, закрыть образовавшиеся дыры декоративными заглушками, какие обычно идут в комплекте со стеклоподъемниками, и подключить клеммы аккумулятора, чтобы изведать новое оборудование.

Начало установки

Начинать установку стеклоподъёмников нужно с выбора самого механизма. На сегодняшний день мы имеет три варианта исполнения этого устройства. У всех есть свои плюсы и минусы.

Виды агрегатов	Преимущества и недостатки
Тросикового типа.	Они стоят достаточно дёшево по сравнению с другими типами устройств. Но этот факт отображается на их работе: они неторопливы и не обладают большой мощностью. К тому же такие устройства могут часто выходить из строя и даже ломаться. Но один из их неоспоримых плюсов — то, что в них можно заменять отдельные части.
Реечные подъёмники по всем своим характеристикам занимают среднюю нишу.	Они в меру надежны и функциональны. Работают долгое время без каких-либо нареканий, но в зависимости от интенсивности работы могут потребовать частой смазки реек. Если ее не выполнять, механизм может заклинить. Также такое устройство требует нежного обращения.
Рычажно-шарнирные подъёмники всегда получают лучшие отзывы о своем функционале.	Такие устройства работают наилучшим образом: они быстры и бесшумны. Таким стеклоподъёмником, как этот вариант, можно сдвинуть даже примерзшее стекло. Именно их чаще рекомендуют устанавливать при замене механизмов на «девятках».

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Всем привет) Новая запись посвящается переходу с панели Автоприбор (АП) с одним окном 2110-3801010-04 на Панель VDO нового образца 1118-3801010. Приборки совершенно разные поэтому доработка коснулась в первую очередь колодок.

/ Схема стеклоподъемников ваз 21099.md

Схема стеклоподъемников ваз 21099 — Подробно объясняем: как без проблем подключить стеклоподъемники на ВАЗ 21099

Устанавливаем стеклоподъёмники с электроприводом на ВАЗ 2109Подробно объясняем: как без проблем подключить стеклоподъемники на ВАЗ 21099Устанавливаем стеклоподъёмники с электроприводом на ВАЗ 2109

Электрические стеклоподъемники на ВАЗ. Схема подключения стеклоподъемников ваз. Как заменить масляный насос на ВАЗ , , ; Порядок замены тросика сцепления ВАЗ ,. Вас интересует установка стеклоподъемников на ВАЗ ? Тогда нужно ознакомиться с данным. Как на ваз с. В заводских схемах подключения ЭСП автомобилей ВАЗ, питание к ЭСП. Ваз схема подключения стеклоподъемников схема. Схема включения управления электроприводом стеклоподъемников на. Ваз Установка стеклоподъемников. ВАЗ , ВАЗ , ВАЗ ,. ВАЗ , ВАЗ схема. Если обойма неплотно сидит на стекле,. Электрическая схема ваз и ваз с. Схема электро стеклоподъемников ваз. Установка стеклоподъемников на ВАЗ. Схема подключения противотуманок Ваз Купил противотуманки и комплект. Органический поиск; Позиция Домен тИЦ ЯК PR DMOZ Запросов Трафик, в месяц Заголовок url Sign up for a GitHub account Sign in. Create a gist now Instantly share code, notes, and snippets. What would you like to do? Embed Embed this gist in your website. Share Copy sharable URL for this gist. Learn more about clone URLs. Sign up for free to join this conversation on GitHub. Already have an account? Sign in to comment. Terms Privacy Security Status Help. You signed in with another tab or window. Reload to refresh your session. You signed out in another tab or window.

Схема стеклоподъемников ваз 21099

Обещал товарищу схему подключения ЭСП, а то что то он не разберется! Схема процентов правильная и без ошибок, нарисованная лично мной. Схема основных кнопок ЭСП Схема дополнительных кнопок ЭСП. Объясни пожалуйста как подключить кнопки через реле? Кнопки силовые, они не выгорят. На клемму 87 подключить питание от АКБ и установить туда предохранитель А В зависимости от сечения провода, например для 2. Хочу сам подключить задние эсп, как лучше сделать запирать по первой схеме или врезаться в проводку передних эсп? Если кнопки установить только в задних дверях например то по первой схеме удобно, если например спереди и сзади кнопки то по второй. Как-то так у меня получится. Помощь Символика ВКонтакте Twitter Мобильный DRIVE2. О проекте Вакансии Бизнес-аккаунт Реклама и сотрудничество. Правила сайта Пользовательское соглашение Политика конфиденциальности. Mazda RX-7 Физика Вождения Drift. Лада 4×4 3D 3см до земли. Nissan Stagea ТУРБО 4WD больше HP. Машины Личный опыт Сообщества Барахолка Почитать интересное Новости и тест-драйвы Машины в продаже d2. Adv4n был 22 часа назад. Может пригодиться установщикам и просто для себя, так что берите не стесняйтесь: На какую клемму в кнопке габаритов подсоединиться? Спасибо большое, давно искал Подпись. Пока сам рисовал схему, появлялись вопросы, а у тебя уже все готовое: Спасибо, думаю что пригодится при изменении проводки. От куда плюс брать на задние двери и габариты? Ответ на комментарий Adv4n , написанный 3 года назад. Можеш и с передних, если сечение провода хорошее. Помощь Символика ВКонтакте Twitter Мобильный DRIVE2 О проекте Вакансии Бизнес-аккаунт Реклама и сотрудничество Правила сайта Пользовательское соглашение Политика конфиденциальности.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
монтируем устройства, которые будут работать от электрического привода;
подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Сегодня электростеклоподъёмники стали незаменимым элементом, в принципе, как и любой домашний электроприбор. Новые версии авто ВАЗ 2109, конечно, имеют ЭСП, установленные в заводских условиях, но трудно сказать, что они работают с необходимой эффективностью. В морозные месяцы резинка уплотнителя примерзает к двери, поэтому опустить стекло практически невозможно. Имея под рукой подходящее руководство для ВАЗ 2109, замена стеклоподъёмника будет выполняться легко и просто. Таким образом, есть возможность избавиться от всех ошибок данного производителя. На ваз 2109 замена стеклоподъемника может быть выполнена своими силами.

Для начала потребуется посетить специализированный магазин, где продаются качественные . Рекомендуется сразу приобрести реечную конструкцию для ЭСП, по сравнению с тросиковой конструкцией она отличается повышенной надёжностью. В покупаемый комплект также должны входить:

кнопки для управления;
специальные кронштейны, предназначенные для инсталляции СП;
заглушки для отверстий ручек обычного стеклоподъёмника;
различные шайбы и гайки.

Инсталляция выполняется по схеме:

устройство вначале монтируется на одной двери, затем на другой;
прокладывается проводка;
проверяется эффективность работы;
проводится сборка.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
монтируем устройства, которые будут работать от электрического привода;
подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
монтируем на место стекло и осуществляем обшивку двери.

ВАЗ-2114 — автомобиль, у которого неисправность стеклоподъемника — нередкое явление. Это одна из тех неприятностей, которая не мешает езде, но изрядно портит нервную систему автолюбителю. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем.

Распространенные неисправности

Старый и новый механизм

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.

Не работают стеклоподъемники ВАЗ 2114

Нередко бывает, что не работает стеклоподъемник ваз 2114, и это доставляет массу проблем. Такая вещь, как электрические стеклоподъемники, на данной модели, заметно увеличивают комфорт, по сравнению с предыдущими моделями АвтоВАЗа, и лишаться их совсем неохота. Сама конструкция стеклоподъемников простая, но, в то же время, не самая надёжная. К тому же, блок предохранителей находится под капотом, прямо под местом стёка воды. Из-за чего, в него может попадать вода и происходить замыкание, или окисление контактов. Не работает стеклоподъемник ваз 2114 по нескольким основным причинам, среди которых: выход из строя элементов управления, окисление контактов и пропадание питания. На этой станице мы подробно расскажем о каждой из возможных проблем, и о том, какие есть способы проверки и устранения их. Наверное, самая частая причина неработающего стеклоподъемника – это нерабочая кнопка. С неё и начнём.

Многие автовладельцы вазовских автомобилей замечали, что, со временем стеклоподъемники работают всё медленнее. Часто это бывает именно из-за проблем с кнопками ЭСП. Внутри кнопок контакт между пластинами становится всё хуже, вплоть до того, что пропадает совсем и стекло перестаёт подниматься и опускаться.

Главная причина нерабочей кнопки – это отказ работать одного из стеклоподъемников. Почти нереально, чтобы сразу перестали работать две кнопки. А так как все кнопки ЭСП на этой машине одинаковые, то можно вместо кнопки, стеклоподъемник которой не работает, установить кнопку с работающего механизма.

Поменять кнопки местами можно на водительской двери. Для этого нужно плоской отвёрткой или ножом поддеть сами кнопки и снять их с фишек. Затем подключаем кнопки, поменяв их местами. Если неработающий стеклоподъемник заработал, а прежде рабочий перестал функционировать, то нерабочая кнопка подлежит замене или ремонту.

После снятия кнопки переходим к рабочему месту. На корпусе, по бокам, есть защелки, которые нужно загнуть, после чего верхняя часть снимется без проблем. Далее, снимаем «качельку», на которую нужно нажимать, и две металлические пластины. Мы видим плату, её нужно выпаять, но, перед этим, маркером пометить расположение.

Выпаянную плату следует отложить в сторону. Теперь нужно отогнуть верхние контакты, которые прижимаются качелькой к нижним контактом, чтобы между ними был достаточный зазор для прочистки. Хорошо зачищаем контакты мелкозернистой наждачной бумагой и производим сборку кнопки в обратной последовательности. Идём ставить в автомобиль и тестировать. Если всё сделано правильно, то кнопка «оживёт» и будет функционировать не хуже новой.

Реле стеклоподъемников также может выйти из строя, из-за чего они не будут работать. Открыв крышку блока предохранителей нужно найти по схеме на крышке реле и предохранитель, отвечающие за ЭСП. Сначала смотрим предохранитель, если он целый, то переходим к реле. На ножках релешки и предохранителя не должно быть никакого налёта, а если он присутствует, то нужно его удалить при помощи WD-40, но лучше будет снять весь монтажный блок для чистки. Налёт свидетельствует о попадании влаги, из-за чего пропала проводимость тока между контактами. С большой вероятностью, после удаления налёта механизм заработает, однако, нет гарантии, что после очередного дождя или мойки проблемы не начнутся вновь.

Реле ЭСП можно проверить, просто поставив на его место другое реле, заведомо рабочее, например, от дальнего света. Если после перестановки стеклоподъемники заработали, то нерабочее реле отправляется на помойку. Остается только купить и установить новое.

Если предохранитель сгорел, то меняем его на целый и проверяем работу ЭСП. В ситуации, когда всё работает можно считать проблему решенной. На ВАЗе бывает, что предохранители перегорают без веских причин.

Но, если только установленный предохранитель перегорел, значит, в цепи питания есть короткое замыкание. Возможно, где-то перебит провод питания и он коротит на массу. Решение такой проблемы лучше доверить автоэлектрикам.

Еще проблемы могут возникнуть с моторчиком стеклоподъемника. Внутри него может сломаться червячный механизм. При такой проблеме, внутри двери будет слышно работу мотора, однако, стекло двигаться не будет. Мотор также может просто сгореть.

Сам механизм подъема/опускания стекла ломается крайне редко, но и из-за него также не работает стеклоподъемник ваз 2114. Симптомы сломанного механизма такие: стекло чуть дергается, но не двигается, как положено, при этом слышно напряженное жужжание моторчика.

Для чего следует знать распиновку

Но прежде чем приступать к такого рода апгрейду, нужно понимать, какой из проводов куда ведет. Распиновка панели приборов автомобиля ВАЗ-2110 – это очень важный момент при «тюнинге». Без этого вы рискуете банально запутаться в достаточно большом количестве проводов, кнопок и различных датчиков. Распиновка пригодится в любом случае – и при внесении незначительных усовершенствований, и при полной замене панели приборов.

Непосредственно сам процесс монтажа и демонтажа достаточно трудоемкий, но если знать правильную последовательность действий, то ничего особо сложного в этом нет.

Тем, кто делает это в первый раз, лучше всего запастись еще и самоклеящимися бумажками, наподобие тех, на которых пишут цены в магазинах, и ручкой. С их помощью в момент разборки вы будете обозначать, во-первых, последовательность демонтажа деталей, во-вторых, какой из проводов куда подключается. На первый взгляд, это отнимает время, однако на самом деле новичкам такая маркировка поможет быстрее собрать панель обратно.

Одновременно с этим перед тем, как приступать к работе, лучше всего запастись схемой распиновки – хотя бы условной. Ведь в процессе работы нужно ничего не перепутать и правильно разобраться с каждым проводом и подключением в процессе обратной сборки. Стоит отметить один, очень важный момент. По большому счету разобраться в распиновке панели «десятого» семейства не составит труда даже новичку.

Но при этом нужно помнить, что здесь существуют определенные отличия, в зависимости от завода, на котором был изготовлен автомобиль, и от года его выпуска. Например, панель приборов может быть старого образца, с механическим одометром. Если же счетчик пробега электронный, то это уже более новая версия. Соответственно, между данными панелями существуют определенные отличия в распиновке.
