Задние фонари на ваз 2108, 2109, 21099

Расположение реле и предохранителей в блоке Ваз старого образца

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

Схема блока предохранителей Ваз 2109 старого образца

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло “STOP” Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Схема проводки ВАЗ-2109 карбюратор

1. Головная фара.
2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
3. Концевой переключатель для питания лампы освещения моторного отсека.
4. Клаксон.
5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
7. Генератор переменного тока.
8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
9. Клапан подачи жидкости на стекло пятой двери.
10. Клапан подачи жидкости на переднее стекло.
11. Свечи системы зажигания.
12. Датчик Холла, служащий для распределения импульсов зажигания.
13. Катушка.
14. Концевой выключатель огней включенной передачи заднего хода.
15. Измеритель температуры жидкости в системе охлаждения.
16. Стартер.
17. Аккумуляторная батарея.
18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
19. Коммутатор, управляющий системой зажигания.
20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
23. Блок контактов включения стартера.
24. Концевой переключатель на карбюраторе.
25. Клапан экономайзера.
26. Датчик, сигнализирующий об аварийном снижении давления масла.
27. Привод насоса омывателя.
28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
30. Переключатель скоростей.
31. Привод очистителя ветрового стекла.
32. Прикуриватель.
33. Система подсветки рычажков регулировки параметров работы отопителя.
34. Розетка для дополнительного оборудования.
35. Лампа вспомогательного освещения моторного отсека.
36. Система подсветки перчаточного ящика на панели приборов.
37. Монтажный блок реле и плавких вставок.
38. Переключатель освещения панели приборов.
39. Концевик лампы стояночного тормоза.
40. Концевик ламп торможения.
41. Блок рычагов подрулевого переключателя.
42. Переключатель ламп наружного света.
43. Переключатель аварийной сигнализации.
44. Включение задней противотуманной фары.
45. Биметаллический предохранитель противотуманной фары.
46. Переключатель обогрева стекла на пятой двери.
47. Повторители поворотов на передних крыльях.
48. Центральный плафон салонной подсветки.
49. Индивидуальный плафон подсветки.
50. Переключатели работы подсветки на средних стойках.
51. Коммутационный блок зажигания.
52. Замок зажигания.
53. Комбинация приборов «низкого» типа.
54. Концевик «подсоса» на карбюраторе.
55. Задние фонари.
56. Измеритель уровня топлива в баке.
57. Обогрев стекла.
58. Привод заднего дворника.
59. Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор – полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Проверка работоспособности клапана

Необходимо включить зажигание, но не запускать стартером двигатель.

На электромагнитном клапане есть вывод, с которого мы стаскиваем наконечник провода. Теперь запорная игла будет выдвинута вперед и тем самым препятствовать подаче смеси топлива, необходимой для работы холостого хода.

Месторасположение клапана на карбюраторе

Дальше проделываем прямо противоположную операцию, то есть подаем напряжение. Если послышался щелчок, значит, игла уже втянута внутрь корпуса, и подача топлива возобновляется. Это дает нам понимание того, что клапан работает исправно. Для более подробных сведений просмотрите публикацию о схеме электрической проводки ВАЗ 99.

Обратите внимание! Для удобства работы вооружаемся схемой электропроводки. На фото ниже представлена цветная проводка ВАЗ 21099 на карбюратор в люксовом исполнении — высокая панель

Цветная схема (2500х1800) для помощи в поиске неисправностей и обслуживания электрических компонентов

В том случае, если щелчка не последовало, значит, присутствуют какие-то неисправности в работе либо самого устройства, либо электрической цепи.

Схема проводки задних фонарей ВАЗ 2109 всех модификаций

Автомобиль ВАЗ 2109 выпускался на Волжском Автомобильном Заводе с 1987 по 2004 год (в Украине собирался из готовых машинокомплектов ВАЗ 21093 с 2004 до конца 2011 года на заводе «ЗАЗ»).

За время выпуска получил пять основных модификаций, касающихся электрооборудования. На самом деле разновидностей больше, но нас интересуют изменения в электрических схемах.

1. Классический хэтчбек ВАЗ 2109, выпускавшийся с 1997 г. (низкая панель). Кузов хэтчбек с монтажным блоком 17.3722.
2. Обновленный хэтчбек и седан ВАЗ 2109, 21093, 21099 (высокая панель, выпуск 1988 – 1999 гг.). Монтажный блок тот же, но с предохранителями ножевого типа – 17.3722.
3. Те же обновленные хэтчбек и седан ВАЗ 21093, 21099, но в комплектации «люкс» (выпуск 1988 – 1998 гг.). Монтажный блок – 17.3722 с предохранителями ножевого типа.
4. Хэтчбек и седан ВАЗ 21093 и 21099 выпуска с 1998 г. Появился новый монтажный блок 2114-3722010-60.
5. Седан 21099 (выпуск с того же 1998 г.) получил панель приборов 2114 и монтажный блок 2114-3722010-10 или 2114-3722010-18.

За все это время схема электрооборудования, конечно, существенно дорабатывалась, но изменения практически не коснулись схемы подключения задних фонарей. Даже цвет проводов в жгутах их питания остался неизменным. Но поскольку монтажные блоки в этих модификациях разные (а задние фонари ВАЗ 2109 питаются через монтажный блок), имеет смысл привести монтажные электрические схемы всех модификаций. Вот они:

Монтажная схема электрооборудования ВАЗ 2109 с 1997 г выпуска

Монтажная схема электрооборудования ВАЗ 2109, 21093, 21099 (1988 — 1999 гг. выпуска)

Монтажная схема электрооборудования ВАЗ 21093, 21099 «люкс» (1988 — 1999 гг. выпуска)

Монтажная схема электрооборудования ВАЗ 21093, 21099 с монтажным блоком 2114-3722010-60 (с 1998 г. выпуска)

Монтажная схема электрооборудования ВАЗ 21099 с монтажным блоком 2114-3722010-10 или 2114-3722010-18 (с 1998 г. выпуска)

Ну и заодно познакомимся с внешним видом монтажных блоков разных модификаций.

Монтажный блок 17.3722

Монтажный блок 2114-3722010-18

Монтажный блок 2114-3722010-10

Монтажный блок 17.3722 с ножевыми предохранителями

Распиновка разъемов и конструкция фонарей

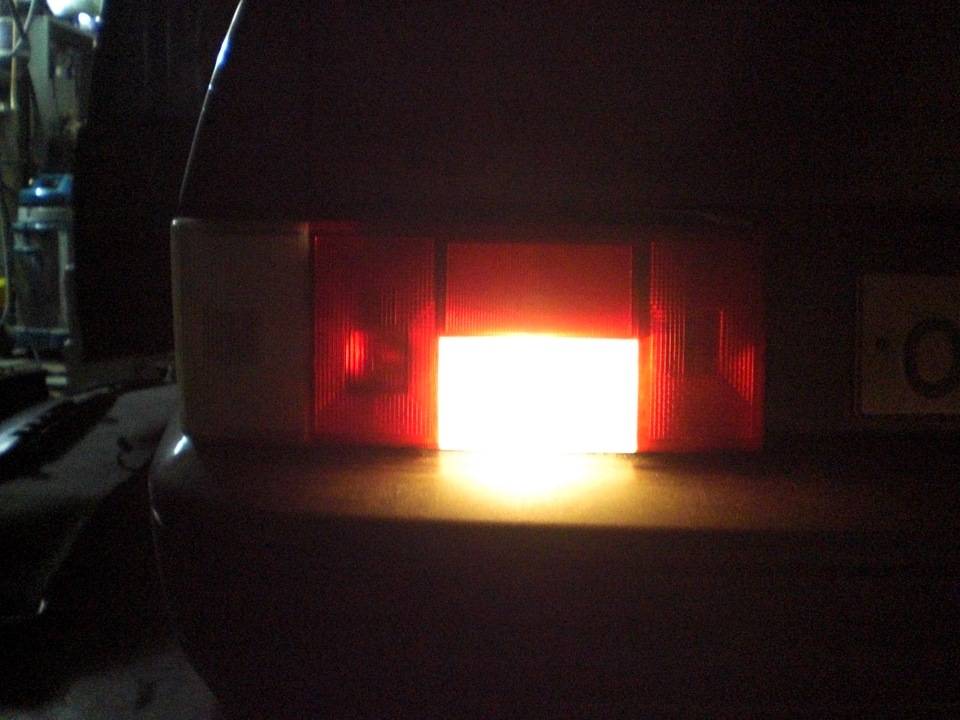

Теперь о задних фонарях. Конструктивно это единый блок, в котором есть пять лампочек. Расположение и назначение ламп в нем следующее:

Местоположение и назначение ламп в заднем левом фонаре ВАЗ 2109

На фото цифрами обозначены:

1. Указатель поворота.
2. Габаритный огонь.
3. Противотуманный свет.
4. Указатель заднего хода.
5. Указатель торможения (стоп-сигнал).
6. Световозвращатели («катафоты»).

Все лампы размещаются на задней стенке прибора, а питаются при помощи гибкой платы с металлизированными дорожками.

Внешний вид задней стенки фонаря со стороны ламп (вверху) и печатной платы

Назначение и нумерация ламп та же, что на фото выше. Как показано на нижнем фото, питающий лампы разъем вытравлен прямо на печатной плате заднего фонаря. Рассмотрим его распиновку.

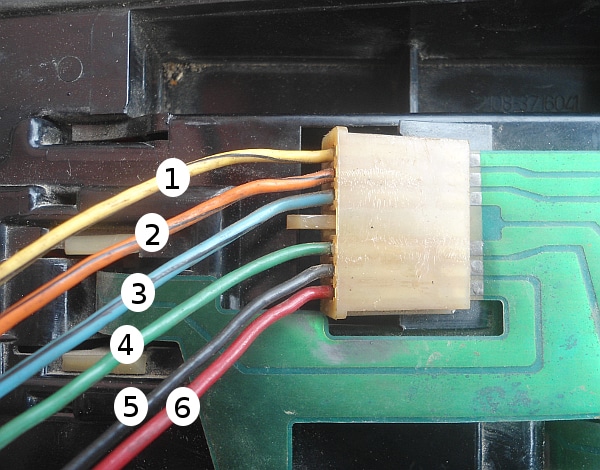

Распиновка питающего разъема заднего фонаря ВАЗ 2109

Здесь цифрами обозначены:

1. Габаритный свет (желто-черный).
2. Противотуманный свет (оранжево-черный).
3. Указатель поворота (сине-черный или синий).
4. Противотуманный свет (зеленый).
5. Минус питания всех ламп (черный).
6. Стоп-сигнал (красный).

Регулировка фар

Регулировка противотуманок — дело ответственное. Если не отрегулировать фары надлежащим образом, есть риск причинить неудобства другим участникам дорожного движения, создать угрозу безопасности. Грубую регулировку ПТФ можно произвести самостоятельно. Для этого выберите горизонтальную площадку вблизи белой вертикальной стены. Вертикальность стены можно проверить на глаз, а в горизонтальности площадки лучше удостовериться с помощью инструментов. Для этого подойдёт двухметровый строительный или водяной уровень. Найдя подходящее место, установите автомобиль передней частью к белой стене на расстоянии 4-5 метров от неё. Будет хорошо, если прямые лучи яркого солнечного света не будут падать на эту стену. Измерьте расстояние от центра фары до поверхности земли. Включите противотуманки. Измерьте расстояние от центра пятна света до земли. Центр пятна должен располагаться на 2-3 сантиметра ниже центра фары.

Такая регулировка является довольно грубой. Для более точной нужен специализированный стенд на сервисной станции. Если вы закажете установку ПТФ на СТО, регулировка войдёт в цену автоматически и будет выполнена в обязательном порядке.

Конструктивно, на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях в стандартном исполнении лампы противотуманного света (21Вт) имеются только в задних фонарях. Они используются как дополнительное освещение в ненастную погоду к габаритным огням.

Схема включения противотуманного света в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114, после 1998 г.в., «высокая» панель приборов

Особенности схемы включения противотуманного света

— Напряжение к лампам противотуманного света поступает с вывода «30» генератора после поворота ключа в замке зажигания в положение «│» (зажигание) – замыкаются его контакты «30» и 15/2. Далее через выключатель наружного освещения (второе положение клавиши, включающее ближний свет фар), предохранитель, выключатель противотуманного света на панели приборов, контрольную лампу на щитке приборов, монтажный блок к лампам противотуманного света в задних фонарях автомобиля.

— О включении противотуманного света сигнализирует контрольная лампа на щитке приборов («низкая панель») или лампа на клавише выключателя противотуманного света («высокая» панель).

— На автомобилях до 1986 года выпуска электрическая цепь противотуманного света защищалась предохранителем «15» монтажного блока. После 1986 года применяется отдельно вынесенный предохранитель (8А), расположенный в пластмассовом корпусе в жгуте проводов около выключетеля противотуманного света.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 предусмотрена возможность установки дополнительных противотуманных фар (в некоторых комплектациях ПТФ установлены на заводе). Напряжение к противотуманным фарам будет подаваться через реле (типа 113.3747) в монтажном блоке реле и предохранителей. Включаются дополнительно установленные противотуманные фары после включения клавиши наружного освещения специальной отдельной клавишей установленной на панели приборов. Подробнее: «Схема включения противотуманных фар на автомобили ВАЗ 2108, 2109, 21099».

— Если противотуманный свет в задних фонарях не включается, см. «Не работает противотуманный свет в задних фонарях автомобилей ВАЗ 2108, 2109, 21099».

Еще электрические схемы для задних фонарей автомобилей ВАЗ 2108, 2109, 21099

Внешний вид противотуманных фар на ВАЗ 2109:

Установить противотуманные фары на ВАЗ 2109 несложно, если умеете читать простейшие схемы и обладаете основными навыками проведения монтажа. Схема подключения стандартная, а если присмотреться, то вы даже увидите проводку, которая лежит в подкапотном пространстве, идет до кнопки в салоне и до блока предохранителей.

Но не стоит радоваться, не всегда эти провода позволяют провести подключение туманок – сказывается возраст автомобиля и постороннее вмешательство в провода, проложенные на заводе. В итоге монтаж таким способом становится невозможен, приходится прибегать к крайним мерам. Итак, разберем по порядку процесс установки противотуманных фар на автомобиль ВАЗ 2109, 21099 и 2108.

Электрическая схема ВАЗ-21083, ВАЗ-21093, ВАЗ-21099

Электрическая схема автомобилей ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099. Высокая панель приборов. Комплектация «Люкс».

1 – блок-фара; 2 – электродвигатели очистителей фар; 3 – противотуманные фары; 4 – выключатель подкапотной лампы; 5 – звуковой сигнал; 6 – электродвигатель вентилятора системы охлаждения двигателя; 7 – датчик включения электродвигателя вентилятора; 8 – датчик износа колодок передних тормозов; 9 – генератор; 10 – электромагнитный клапан включения омыва фар; 11 — электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 12 – электромагнитный клапан включения омыва ветрового стекла; 13 – электродвигатель омывателя стекол; 14 – датчик контрольной лампы давления масла; 15 – датчик уровня масла; 16 – датчик уровня омывающей жидкости; 17 – датчик расхода топлива; 18 – электромагнитный клапан карбюратора; 19 – концевой выключатель карбюратора; 20 – реле включения стартера; 21 – свечи зажигания; 22 – датчик-распределитель зажигания; 23 – датчик скорости автомобиля; 24 – блок управления электромагнитным клапаном карбюратора; 25 – колодка диагностики; 26 – катушка зажигания; 27 – выключатель света заднего хода; 28 – датчик указателя температуры охлаждающей жидкости; 29 – стартер; 30 – датчик верхней мертвой точки 1-го цилиндра; 31 – коммутатор; 32 – аккумуляторная батарея; 33 – датчик уровня охлаждающей жидкости; 34 – реле включения противотуманных фар; 35 – датчик уровня тормозной жидкости; 36 – монтажный блок; 37 – штепсельная розетка для переносной лампы; 38 – блок управления блокировкой замков дверей; 39 – подкапотная лампа; 40 – электродвигатель очистителя ветрового стекла; 41 – лампа освещения вещевого ящика; 42 – электродвигатель вентилятора отопителя; 43 – дополнительный резистор электродвигателя отопителя; 44 – переключатель вентилятора отопителя; 45 – лампа подсветки рычагов отопителя; 46 – моторедукторы электростеклоподъемников передних дверей; 47 – моторедукторы блокировки замков дверей; 48 – выключатель зажигания; 49 – переключатель электростеклоподъемника правой двери; 50 – переключатель электростеклоподъемника левой двери; 51 – реле зажигания; 52 – подрулевой переключатель; 53 – маршрутный компьютер; 54 – прикуриватель; 55 – регулятор освещения приборов; 56 – выключатель контрольной лампы стояночного тормоза; 57 – выключатель стоп-сигнала; 58 – контрольная лампа включения обогрева заднего стекла; 59 – выключатель обогрева заднего стекла; 60 – выключатель противотуманных фар; 61 – контрольная лампа включения противотуманных фар; 62 – контрольная лампа включения заднего противотуманного света; 63 – выключатель заднего противотуманного света; 64 – боковые указатели поворота; 65 – выключатели плафона на стойках дверей; 66 – предохранитель цепи противотуманного света; 67 – выключатель наружного освещения; 68 – комбинация приборов; 69 – выключатель контрольной лампы воздушной заслонки карбюратора; 70 – выключатель аварийной сигнализации; 71 – плафон освещения салона; 72 – разъем для подключения к плафону индивидуального освещения; 73 – задние фонари; 74 – фонари освещения номерного знака; 75 — электродвигатель очистителя заднего стекла; 76 – элемент обогрева заднего стекла; 77 – датчик указателя уровня и резерва топлива;

А – порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б – порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла; В – порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания; Г – порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.

1. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой. 2. На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

Источник

Как установить и подключить своими руками?

Установка противотуманных фар собственными силами начинается с разработки схемы подключения. Правильно разработанная схема позволяет избежать лишних проводов и обеспечивает надежную работу электрической цепи. Работы по монтажу рекомендуется выполнять в гараже, хотя многие владельцы производят установку под открытым небом.

Установка ПТФ в передний бампер и настройка

Встречается три способа установки:

• в штатные проемы;
• на внешнем кронштейне;
• в глухой бампер, не предназначенный для установки фар.

Настройка производится при помощи самодельного шаблона, представленного ниже. Шаблон устанавливается перпендикулярно на расстоянии 5 м от фар автомобиля. Настройка производится до момента совпадения верхней кромки светового пятна. Линия совпадения располагается на 100 мм ниже высоты центра ламп.

Примерный вид шаблона для настройки

Настройка противотуманных фар обеспечивает повышение видимости для водителя и снижает риск ослепления светом водителей встречного транспорта.

Установка ПТФ в глухой бампер

Самым сложным и трудоемким является вариант установки противотуманных фар в глухой бампер (т. е. не имеющий для этого заводских отверстий):

1. Произвести демонтаж бампера с автомобиля в соответствии с инструкцией по ремонту и эксплуатации.
2. Определить оптимальное место установки фар с точки зрения формы корпуса и соответствия правилам.
3. Сделать отверстие под фары. Оптимальным способом является сверление отверстий по периметру и пропиливание промежутков пилкой. Отверстие приходится корректировать для обеспечения правильного прилегания корпуса и декоративной рамки. Мелкие фрагменты бампера аккуратно срезаются строительным или канцелярским ножом.
4. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.
5. Установить в корпус фару и смонтировать защитную накладку. Она цепляется за пластик бампера.
6. Настраивать фару можно при помощи специального ключа, входящего в комплект.

Установка ПТФ на внешнем кронштейне

Вариант крепления противотуманок на стальной кронштейн:

1. Разметить точки крепления кронштейна на бампер в соответствии с требованиями по установке противотуманных фар. Как правило на кронштейн устанавливаются дополнительные фары.
2. Прикрутить кронштейн к бамперу саморезами или болтами.
3. Установить на точки крепления противотуманные фары, подключить проводку.

Пример установки фар на кронштейн

Установка ПТФ в штатные проёмы

Для того, чтобы поставить фары в бампер, имеющий штатные заглушки, необходимо:

1. Приподнять переднюю часть автомобиля путем подкладки под колеса деревянного бруска высотой 150-200 мм. Для большего удобства работы можно установить автомобиль на подъемник.
2. Снять защитные щитки, закрывающие нижнюю часть бампера.
3. Открутить фиксаторы штатных заглушек бампера.
4. Вставить противотуманную фару в направляющие и зафиксировать штатными саморезами. При использовании неоригинальных фар возможно несовпадение размеров и точек крепления. В этом случае приходится подгонять детали друг к другу. Ниже приведена фотогалерея установки китайских противотуманок в бампер Hyundai Elantra HD.

Протяжка проводки

При протяжке и монтаже проводки требуется соблюдать правила безопасности:

• отключить аккумуляторную батарею;
• сечение провода должно соответствовать проводимому току;
• места соединения должны иметь надежный контакт;
• соединять можно только провода из одного материала (для снижения электрохимической коррозии);
• скрутки желательно проливать припоем;
• места стыка проводов изолируются термоусадочной трубкой или изолентой;
• следует избегать размещения соединений проводки в местах, подверженных заливанию водой;
• для защиты от изгибов и перетирания рекомендуется защищать их разрезной гофрированной трубкой;
• провода прокладываются параллельно штатным жгутам и фиксируются к ним пластиковыми стяжками;
• цепь питания противотуманных фар обязательно защищается индивидуальным предохранителем;
• при прокладке провода следует контролировать отсутствие на пути горячих или подвижных элементов, а также острых кромок.

Пренебрежение правилами безопасного монтажа электрической проводки приводит к перегреву цепей и возгоранию, которое способно уничтожить автомобиль.

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

1. Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
2. Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Источники

• avtozam.com/vaz/2109/remont-i-tyuning-zadnih-fonarej/
• usamodelkina.ru/7094-peredelyvaem-zadnie-fonari-na-vaz-2108-2109.html
• okuzove.ru/osveshhenie/zadnie-fary-na-vaz-2108-2109-21099.html
• twokarburators.ru/zadnie-fonari-2108-2109-21099/

Расшифровка блока предохранителей и реле ВАЗ 2109 2108 21099, нового образца

Расшифровка актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Демонтаж и замена фонарей сзади

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
3. Теперь отвернуть фиксирующие винты на накладке и снять их.
4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).
