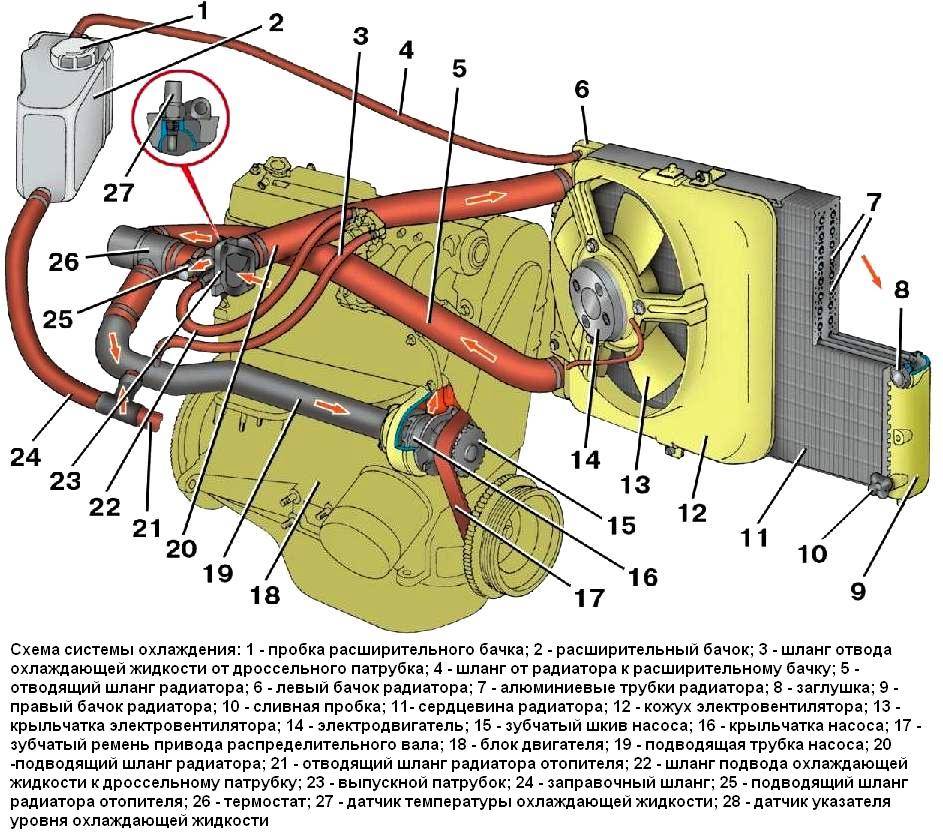

Схема системы охлаждения двигателя 2108, 21081, 21083
Схема системы охлаждения карбюраторных двигателей 2108, 21081, 21083, автомобилей ВАЗ 2108, 2109, 21099. Система охлаждения этих двигателей закрытая, жидкостная с принудительной циркуляцией. Имеется два круга охлаждения двигателя (малый и большой). Они соединяются через термостат.
Схема системы охлаждения двигателей 2108, 21081, 21083
Схема системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций Синие стрелки на схеме- малый круг системы охлаждения (двигатель, помпа, верхняя часть термостата, печка, блок подогрева карбюратора), красные стрелки на схеме- большой круг охлаждения (нижняя часть термостата, радиатор).
Примечания и дополнения
— Термостат начинает приоткрываться и пропускать горячую охлаждающую жидкость в радиатор при ее температуре 87±2°. При 102º он полностью открыт и охлаждающая жидкость циркулирует через радиатор, охлаждаясь встречным потоком воздуха.
— Вентилятор радиатора включается в работу через датчик. Температура включения 99±3° С. Выключения 94±3° С.
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте
Источник
Патрубки системы
Эти элементы изготавливаются из резины с армированием. С их помощью соединяются все компоненты друг с другом. Патрубки системы охлаждения ВАЗ-2108 крепятся при помощи хомутов. Но в конструкции имеется ряд недостатков, среди которых можно выделить такие:
- Корпус термостата соединяется с блоком двигателя с помощью короткого патрубка. Это делает конструкцию дешевой, но возникает вероятность того, что появится течь.
- Патрубки, которые идут от системы охлаждения к крану печки, расположены очень близко к выпускному коллектору. Это оказывает влияние на состояние резины – она быстро приходит в негодность из-за высокой температуры. Кроме того, постоянно на патрубки эти попадает вода, грязь, что только усугубляет ситуацию.
Стоит отметить, что качество патрубков довольно низкое, поэтому их следует менять не реже раза в два года. Примерно такой ресурс у патрубков.
Почему греется двигатель на ВАЗ-2114
Повышенная температура охлаждающей жидкости приводит к выходу из строя двигателя
Основными виновниками чрезмерного повышения температуры охлаждающей жидкости, являются:
- заклинивший клапан в крышке расширительного бачка;
- датчик температуры (ДТОЖ);
- неработающий вентилятор системы охлаждения или неисправность его проводки;
- неисправный термостат (см. «замена термостата на ВАЗ-2114 своими руками)»;
- чрезмерно загрязнённый радиатор. Либо соты, либо радиатор забит внутри (тут только замена на новый)
Все выше перечисленные узлы и детали оказывают существенное влияние на работу системы охлаждения, а в случае неисправности способствуют повышению сверх нормы температуры двигателя. Каждую из деталей этой системы можно проверить самостоятельно и обнаружив неисправность, устранить.
Диагностика и устранение перегрева
Поиск неисправности стоит разбить на этапы и начать в следующем порядке:
-
Крышка расширительного бачка. В своей конструкции она имеет встроенный клапан, который обеспечивает создание необходимого давления в системе. При его поломке тосол начнёт закипать в расширительном бачке.
Открытое положение приведёт к невозможности создания давления, при этом жидкость не будет нормально циркулировать и начнет перегреваться. Закрытое положение напротив, не даст покинуть систему образовавшимся газам и создаст избыточное давление, при котором двигатель закипит. Для проверки достаточно открутить крышку и посмотреть её внутреннее состояние, если имеются следы накипи и прочих загрязнений, деталь меняется на новую.
Проверяем крышку расширительного бачка на наличие накипи
-
Датчик температуры жидкости является одним из самых ненадёжных деталей всей системы. Его главной задачей является включение вентилятора охлаждения и вывод информации на приборный щиток. Поломку датчика характеризует отсутствие включения вентилятора при повышении рабочего диапазона температуры антифриза (см. «что лучше: тосол или анттифриз?)», либо же его позднее включение. Подавая сигнал вентилятору позже необходимого времени, датчик способствует постоянному перегреву силового агрегата, который со временем приведёт к его поломке.
Меняем датчик температуры охлаждающей жидкости
-
Вентилятор охлаждения довольно надёжный и его поломка может заключаться в механическом повреждении крыльчатки или заклинивании его электропривода. Для выявления неисправности вентилятора достаточно простого визуального осмотра.
Проводим визуальный осмотр вентилятора охлаждения
-
Термостат представляет собой клапан, который открывается под воздействием определённой температуры и основным его предназначением является разделение системы охлаждения на большой, и малый круги. Для быстрого прогрева мотора охлаждающая жидкость проходит по малому кругу, а при достижении определённой температуры, термостат открывается, позволяя антифризу совершать большой круг через радиатор.В случае заклинившего клапана, охлаждающая жидкость циркулирует внутри картера двигателя и сильно нагревается, теряя способность отводить тепло, в результате чего двигатель перегревается и выходит из строя. Для диагностики поломки достаточно потрогать патрубок от радиатора к термостату, если он не горячий, значит, деталь надо поменять. Для улучшения работы охлаждающей системы на ВАЗ-2114 некоторые ставят термостат от Гранты.
Меняем термостат
-
В данном автомобиле используется небольшой радиатор с маленькими ячейками воздушного охлаждения, которые со временем сильно забиваются пылью и другой грязью. Это приводит к недостаточной проходимости воздушного потока и соответственно к плохой охлаждаемости антифриза, в результате чего двигатель постоянно перегревается.
Осматриваем радиатор, при необходимости демонтируем и очищаем соты
Причины перегрева
Все возможные причины перегрева силового агрегата автомобиля ВАЗ 2109, как и других машин, можно разделить на две категории:
Как известно, отечественные девятки оснащаются инжекторами и карбюраторами. Потому познакомимся со всеми вероятными ситуациями, которые могут привести к перегреву того или иного типа двигателя.
Внешние
Начнем с внешних причин повышения температуры мотора.
Причины
Особенности ситуации
Низкий уровень ОЖ
Достаточно часто движок перегревается из-за низкого уровня охлаждающей жидкости в расширительном бачке. Не всегда удается сразу обнаружить течь в системе. Для тосола требуется совсем небольшое отверстие, чтобы за несколько десятков километров пробега полностью вытечь из бачка
Самой опасной утечкой является попадание ОЖ в камеру сгорания или масло, что приводит к гидроударам
Поломка термостата
Если ваш движок начал перегреваться, обратите внимание на состояние термостата. Этот агрегат контролирует движение охлаждающей жидкости по большому или малому контуру
При поломке термостата ОЖ перестает ходить по большому или малому кругу. В первом случае двигатель будет с трудом прогреваться до рабочей температуры в зимний период, а во втором мотор будет постоянно перегреваться
Засор радиатора, неэффективное охлаждение
Если загрязнится чуть ли не основной компонент системы охлаждения, то есть радиатор, перегрева будет не избежать. При наличии грязи на ребрах радиатора или его «сотах», теплоотдача существенно снижается. Плюс обратите внимание на работоспособность вентилятора. Он может не работать из-за натяжения ремня, поломки датчика температуры или выхода из строя моторчика вентилятора
Длительная эксплуатация в недопустимых режимах
Не редко причиной повышенной температуры мотора становится сам водитель, который переоценивает возможности своей машины, эксплуатирует ее в тех условиях, которые ей противопоказаны. Это длительная работа холостого хода, неправильная пробуксовка, повышенные обороты — все эти ситуации негативно сказываются на состоянии мотора, поскольку система охлаждения не успевает выполнять свои функции
Работа мотора в условиях детонации
Если водитель будет игнорировать появление детонации в цилиндрах, система охлаждения мотора не сможет справляться с нагрузками. Добавьте к этому жаркую погоду, и тогда мотору не позавидуешь
Прогорание выпускного клапана
Если выпускной клапан выйдет из строя, разогретые до внушительной температуры газы будут перегревать мотор. Исправить ситуацию можно только путем ремонта силового агрегата
Неполадки водяной помпы
Если водяной насос выйдет из строя или перестанет нормально работать, жидкость охлаждения не сможет циркулировать по системе. Отказ в работе насоса может быть связан с натяжением ремня привода, дефектом лопастей помпы или поломки самого насоса
Термостат Большинство из этих неисправностей можно определить по изменениям показаний датчиков. На инжекторном моторе дела обстоят несколько проще, поскольку он оснащен большим количеством датчиков. Хотя и с карбюратором справиться бывает порой даже легче.
Внутренние причины
Существует несколько причин, способствующие внутреннему перегреву мотора.
| Причины | Особенности |
| Накопление отложений внутри камеры сгорания | Это характерная проблема для старых карбюраторных и инжекторных моторов ВАЗ 2109, которые проехали более 200-300 тысяч километров. В камере сгорания образуется избыток масла. Масло горит плохо, из-за чего на стенках скапливается налет. Это ведет к перегреву, о котором датчик температуры сообщить не может. Определить неисправность можно по сизому дыму, выступающему из выхлопной трубы. Либо нарушенная работоспособность мотора сообщит об этом |
| Налет в радиаторе охлаждения | Ошибка многих владельцев отечественных авто в том, что они считают достаточным залить простую воду в систему охлаждения, заменив ею не такой уж и дорогой тосол. Но из-за загрязненности воды или использования охлаждающей жидкости низкого качества на стенках и трубках образуется налет, препятствующий нормальному охлаждению мотора. Не редко каналы попросту перекрываются налетом, что ведет к нарушению доступа ОЖ в них. Перегрев — это лишь дело времени в такой ситуации |
| Присадки в масле | Чем объяснить желание добавлять в масло всевозможные присадки, мы не знаем. Но если это делать и не знать, зачем на самом деле нужны эти присадки, на стенках цилиндров образуется внушительный налет, из-за которого нарушения эффективности системы охлаждения не избежать |
Проблемный радиаторМало просто знать о вероятных причинах перегрева вашего карбюратор или инжектора на ВАЗ 2109. Обязательно ознакомьтесь с последствиями, а также с вашими действиями в той или иной ситуации.
Особенности системы охлаждения ваз инжектор
Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.
Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.
Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.
Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.
Замена охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
Казалось бы простая процедура по замене охлаждающей жидкости (ОЖ) в системе охлаждения карбюраторного или инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций имеет некоторые особенности без знания которых в результате можно получить целый ряд проблем (например, постоянный перегрев двигателя и выбивание крышки расширительного бачка).
Поэтому разберем порядок проведения замены с их учетом.
Необходимые инструменты приспособления и запчасти
— Торцовый ключ или головка на «13»
— Канистра или две охлаждающей жидкости (тосол, антифриз) – 8 литров
Подробно о выборе антифриза или тосола: «Выбираем охлаждающую жидкость в систему охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099».
— Широкая емкость для сбора старой охлаждающей жидкости (тазик) емкостью не менее 8 литров
— Воронка для залива жидкости
— Крестовая отвертка для снятия хомута патрубков
Подготовительные работы
— Устанавливаем автомобиль на яму или эстакаду
— Снимаем защиту картера двигателя
— Снимаем брызговики моторного отсека
— Подставляем под двигатель емкость для сбора старой охлаждающей жидкости
— Даем остыть двигателю
Порядок замены охлаждающей жидкости системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
Слив старой охлаждающей жидкости
— Сливаем охлаждающую жидкость из радиатора
Для этого рукой отворачиваем пробку сливного отверстия радиатора. Сливаем жидкость.
— Сливаем охлаждающую жидкость из блока цилиндров двигателя
Отворачиваем пробку сливного отверстия на блоке цилиндров. Используем ключ или головку на «13». Сливаем жидкость.
— Удаляем остатки старой охлаждающей жидкости из системы
Отворачиваем и снимаем пробку с расширительного бачка
После чего из сливных отверстий радиатора и блока цилиндров вытечет еще немного старой жидкости.
Прожимаем рукой патрубки радиатора чтобы выгнать последнюю оставшуюся жидкость.
— Заворачиваем обратно пробки сливных отверстий радиатора и блока
Залив новой охлаждающей жидкости
— Снимаем подводящий патрубок с блока подогрева карбюратора или дроссельного узла инжекторного двигателя
— Заливаем новую охлаждающую жидкость
Вставляем в отверстие расширительного бачка воронку и через нее заливаем жидкость. Сразу всю жидкость заливать не нужно. Заливаем пару литров, прожимаем шланги системы охлаждения. Еще пару литров, опять прожимаем. Таким способом удаляется воздух из системы. Воздух также будет выходить через снятый шланг подогрева карбюратора или дроссельного патрубка. При появлении из него жидкости ставим шланг обратно и затягиваем хомутом.
Прекращаем долив жидкости при достижении ее уровня в расширительном бачке между метками MIN и MAX. Это норма.
— Запускаем двигатель и ждем пока помпа прогонит ОЖ по системе
При уменьшении уровня в расширительном бачке доливаем жидкость и доводим ее до нормы.
— Устанавливаем на место крышку расширительного бачка
Предварительно можно промыть ее под струей воды и продуть сжатым воздухом.
— Прогреваем двигатель до рабочей температуры
При этом проверяем насколько сильно повышается уровень в расширительном бачке (не более чем до метки MAX), проверяем отсутствие течи из-под шлангов, своевременность открытия термостата. После этого можно считать, что работа по замене охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 завершена.
Примечания и дополнения
— После слива жидкости из системы охлаждения в ней останется еще около литра. Это нужно учитывать при расчете количества новой жидкости заливаемой в систему.
— В системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 охлаждающая жидкость заменяется раз в 75.000 км пробега или раз в пять лет.
— Точный объем жидкости в системе – 7,8 литра.
— Работа по замене охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2113, 2114, 2115 аналогична описанной в статье для ВАЗ 2108, 2109, 21099.
Электрическая схема соединений комбинации приборов «высокой» панели приборов с бортовой систем ой контроля выпуска с 1996 г. (вид сзади)
С 1996 г. на панели приборов взамен электронного вольтметра используется сигнальная лампочка и упразнено гнездо для реле-прерывателя сигнальной лампочки ручника. Схема соединений измененной панели приборов представлена внизу.
| № позиции на схеме ВАЗ | Расшифровка позиции на схеме |
|---|---|
| 1 | тахометр |
| 2 | лампочка освещения комбинации приборов |
| 3 | указатель тепла |
| 4 | эбу БСК |
| 5 | указатель уровня горючего |
| 6 | контролька «CHECK ENGINE» для системы уменьшения токсичности |
| 7 | контролька дальнего свечения фар |
| 8 | контролька габаритов |
| 9 | резервная сигнальная лампочка |
| 10 | сигнальная лампочка непристегнутых ремней безопасности |
| 11 | сигнальная лампочка левых указателей поворотов |
| 12 | сигнальная лампочка заряда аккумулятора |
| 13 | сигнальная лампочка правых указателей поворотов |
| 14 | контролька аварийного давления масла |
| 15 | сигнальная лампочка резерва бензина |
| 16 | контролька воздушной заслонки карбюратора |
| 17 | сигнальная лампочка CHECK ENGINE для системы впрыска бензина |
| 18 | контролька ручника |
| R1 | сопротивление 91 кОм; |
| R2 | резистор 50 Ом, 5 Вт |
Неисправности системы охлаждения ВАЗ 21099 и их причины
Неэффективная работа системы отвода тепла, следствием которой становится перегрев мотора, вызывается:
- ухудшением теплообмена;
- нарушением циркуляции ОЖ.
Недостаточное охлаждение радиатора
Плохой теплообмен связан с налётом из грязи, постепенно образующемся на внутренней стороне трубок. Происходит это по причине несвоевременной замены ОЖ, а также из-за низкого её качества. Грязь в трубопроводах уменьшает и их пропускную способность.
Забитые грязью ячейки, образованные пластинами радиатора, также
Изнутри систему можно промыть специальными средствами, без демонтажа её элементов, ячейки снятого с машины радиатора очищаются струёй воды и сжатым воздухом.
Нарушение или отсутствие циркуляции ОЖ
Самая распространённая поломка – заклинивание клапана термостата. Если это происходит, то ТОСОЛу преграждается путь к радиатору – либо полностью, либо частично, в результате чего жидкость циркулирует преимущественно по малому кругу. Вышедший из строя термостат ремонту не подлежит и заменяется новым.
Иногда проблемы возникают из-за паровоздушных пробок, которые образуются из-за подсоса воздуха в трубопроводы через неплотные соединения во время остывания мотора.
Воздух выводится через наиболее высокую точку – через шланги подогрева карбюратора или дроссельного патрубка.
И, наконец, отсутствие циркуляции может быть связано с поломкой помпы – разрушением или проворачиванием относительно вала её крыльчатки. Ремонт насоса – дело неблагодарное, поэтому он подлежит замене.
Порядок замены охлаждающей жидкости на ВАЗ 2109-2108
Итак, первым делом необходимо открутить пробку в расширительном бачке, чтобы сбросить давление в системе — это позволит стекать тосолу или антифризу быстрее:
Затем надеваем тонкий шланг на выход краника радиатора, который находится в нижнем правом углу и отворачиваем кран:
И то же время опускаем конец шланга в емкость для слива. Лично я сделал это следующим образом:
В это же время можно сразу откручивать пробку в блоке двигателя ключом на 13:
И подставив еще одну емкость, ждем того момента, пока вся охлаждающая жидкость не стечет из блока и радиатора охлаждения:
Если тосол или антифриз вытекает из системы очень грязный, имеет следы ржавчины и прочих частиц, то необходимо несколько раз промыть систему охлаждения, заливая в нее обычной воды и сливая обратно. Проделывать эту процедуру необходимо до тех пор, пока вода не будет выходить чистой!
Затем можно закручивать обратно пробку блока:
Также закрывать кран радиатора и можно приступать к заливанию нового антифриза в систему ВАЗ 2109-2108.
Делать это необходимо тонкой струйкой без резких движений, чтобы не образовалась воздушная пробка. Иначе потом придется ее выгонять, открыв пробку расширительного бачка и с поднятой «мордой» сильно прогазовать на прогретом двигателе.
После того, как новая ОЖ залита в систему до отметки в расширителе MAX, закручиваем пробку бачка и заводим мотор. Пускай работает до тех пор, пока не сработает вентилятор охлаждения радиатора. Затем можно заглушить мотор и после длительной стоянки проверить уровень жидкости в бачке снова. Если он опустился ниже отметки MAX, необходимо долить до необходимой черты!
Не знаю почему, но даже многие опытные владельцы ездят на своих машинах более 100 000 километров и ни разу за этот период не производят замену тосола или антифриза (в зависимости от того, что залито). На самом же деле, эту жидкость необходимо менять через каждые 2 года или пробег автомобиля в 45 000 км, смотря что из этого наступит ранее.
Если не менять охлаждающую жидкость своевременно, то в каналах блока и ГБЦ может раньше времени появиться коррозия и ресурс двигателя, разумеется, сократится. Особенно это касается головки блока цилиндров. Мне довольно часто приходилось разбирать моторы, и смотреть на съеденные коррозией каналы охлаждения в ГБЦ. После такой картины становится страшно за свою машину и уже точно не будешь забывать менять тосол вовремя.
Итак, ниже приведу более подробный отчет по выполнению этой работы, а также представлю список необходимого инструмента:
- Головка на 10 и 13
- Трещотка
- Отвертка крестовая
- Ключи на 13 и 17 (при условии, что у вас 2111-двигатель и придется снимать модуль зажигания)
Выше уже сказал, но лучше еще раз повторюсь. Если у вас двигатель 2110-2112, то пробка для слива тосола, которая находится в блоке, свободна и ее можно без всяких проблем. Если же модель мотора 2111, то там установлен модуль зажигания, соответственно его придется сначала снять. Вот его местонахождение(ниже 4-го цилиндра):
После того, как он снят и отведен в сторону, во избежание залития антифризом, можно приступать к дальнейшей работе. Откручиваем переднюю часть защиты картера двигателя, чтобы можно было подставить емкость под сливное отверстие радиатора.
Теперь откручиваем пробку расширительного бачка, далее пробку в блоке двигателя и радиаторе, разумеется, что предварительно нужно подставить под каждое сливное отверстие емкость нужного объема.
Вот пробка в блоке после откручивания:
А вот на радиаторе:
Стоит отметить, что во время слива охлаждающей жидкости на ВАЗ 2110-2112, автомобиль должен находиться на ровной плоской поверхности. После того, как весь тосол стечет, можно закручивать на место пробку в блок цилиндров и радиатор. Далее можно приступать к замене ОЖ. Чтобы избежать возникновения воздушной пробки в системе охлаждения, предварительно отсоедините шланг подачи жидкости к дроссельному узлу, который показан на фотографии ниже:
И заливая антифриз в расширительный бачок, нужно лить до тех пор, пока он не польется из этого отсоединенного шланга. Затем одеваем его на вывод и закручиваем хомут. Далее доливаем до необходимого уровня, и закручиваем пробку бачка.
Заводим мотор и даем ему нагреться до тех пор, пока не сработает вентилятор охлаждения радиатора. Ждем, когда машина полностью остывает (на утро после замены) и смотрим на уровень жидкости в расширителе.
Если он ниже нормы, то необходимо долить необходимое количество.
Источники
- http://www.avtorem.info/sovety/tosol-ili-antifriz—delaem-pravilny-vybor.html
- http://remont-vaz2109.ru/zamena-oxlazhdayushhej-zhidkosti-instrukciya/
- http://zarulemvaz.ru/zamena-oxlazhdayushhej-zhidkosti-na-vaz-2110-2112/
Основные неисправности системы охлаждения
Основной индикатор работоспособности системы охлаждения — это датчик температуры двигателя. Он расположен на приборной панели в салоне автомобиля.
Датчик температуры двигателя на приборной панели ВАЗ 2108/09 расположен справа от датчика топлива
Если двигатель перегревается, стрелка прибора находится в красной зоне. Причин может быть несколько.
- Недостаточный уровень или утечка охлаждающей жидкости в системе.
- Выход из строя термостата.
- Неполадки в работе водяного насоса.
- Неисправности температурного датчика.
Прежде всего следует поднять капот и осмотреть систему охлаждения. Сам факт утечки ОЖ легко определяется по уровню жидкости в расширительном бачке. Гораздо сложнее найти точное место утечки. Часто для этого требуется тщательно осмотреть всё пространства моторного отсека.
Наиболее неприятный вариант — пробой прокладки под головкой клапанов и поступление ОЖ в масляный картер. Симптомом такого развития событий является изменение цвета масла. Оно становится тускло-белым с радужными разводами, образованными этиленгликолем.
Иногда повреждаются шланги системы охлаждения, ведущие к отопителю салона. Это обычно происходит после сильных морозов или длительного простоя машины. В этом случае утечку ОЖ следует искать под «торпедой», поднимая коврики и снимая внутреннюю обшивку салона. Вытекающая жидкость скапливается под ковриками или впитывается утеплителем салона.
Перегрев мотора часто происходит из-за того, что забиваются «соты» радиатора. Грязь, пыль и мелкий песок, попадая на переднюю плоскость радиатора во время движения, образуют плотную корку, которая и препятствует охлаждению двигателя. В этом случае достаточно очистить радиатор струёй воды под давлением. При этом не рекомендуется использовать металлическую щётку.
Засорение сот радиатора приводит к перегреву двигателя
Выход из строя термостата, как правило, не приводит к перегреву двигателя. Западающий на нём клапан открывает большой круг циркуляции ОЖ, тем самым снижая температуру жидкости.
Описание конструкции
Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03–0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.
Насос охлаждающей жидкости —лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.
Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателях ВАЗ-2108, -21081, -21083 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева дроссельного узла карбюратора (на двигателях с полуавтоматом пуска — и жидкостную камеру полуавтоматического пускового устройства). На двигателе -2111 жидкость подается к отопителю и блоку подогрева дроссельного узла.
При температуре 87±2 °С клапан термостата начинает перемещаться, открывая основной патрубок, при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102 °С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.
Электровентилятор радиатора на двигателях ВАЗ-2108, -21081, -21083 включается датчиком-выключателем, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3 °С, а размыкаются при 94±3 °С. На автомобилях, выпущенных до 1998 г. (со старым блоком предохранителей), устанавливался другой датчик (ТМ-108), управляющий электродвигателем вентилятора через реле 113.3747 в монтажном блоке. На двигателе -2111 вентилятор включается по сигналу электронного блока управления двигателем (через реле).
Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.
Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке двигателя -2111 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.
При перегреве двигателя блок управления включает сигнализатор «Проверьте двигатель» в комбинации приборов (см. Органы управления и приборы).
Система отопления описана в главе Система отопления и вентиляции.
Система охлаждения ВАЗ 2109 имеет простую конструкцию, но требуется знать некоторые ее особенности, прежде чем приступать к ремонту либо замене ее составляющих. Практически любую поломку в девятке можно устранить самостоятельно — детали легко найти как в магазинах, так и на рынке, а специальных инструментов не требуется. Сперва стоит ознакомиться с общей схемой работы системы охлаждения.
