Топливный насос (бензонасос) ваз 2109 (карбюратор) и его замена

Замена топливного насоса ваз 2109 инжектор

Думаю, что многие автовладельцы ВАЗ 2109-2108 с инжекторными двигателями прекрасно знают, что на таких моделях бензонасос расположен не под капотом, как это у карбюраторных машинах, а непосредственно в топливном баке. И добраться до него немного сложнее, так как придется откидывать заднее сиденье и выполнить еще некоторые действия. Но обо всем поговорим ниже по порядку.

Итак, прежде всего стоит сказать об инструменте, который нам понадобится для выполнения этой работы:

  1. Отвертка крестовая и плоская
  2. Головка торцевая глубокая на 7 мм
  3. Трещоточная рукоятка
  4. Удлинитель
  5. Рожковый ключ на 17

Проверка и регулировка давления насоса

Не секрет, что любая деталь автомобиля имеет определенный ресурс. Вот и бензонасос “девятки” как и любая деталь, в конце концов, перестает исправно качать бензин, наша инструкция поможет вам разобраться:

  • Причем на ваз 2109 проблемы с бензонасосом одинаковые всегда
  • Как правило, причинами являются не герметичность клапанов или корпуса, топливного провода, или диафрагмы, возможно, засорились топливные фильтры, или перегреваются подводящие топливо бензопроводы
  • Основной же проблемой является в итоге недостаточное давление бензина на выходе бензонасоса
  • А в случае, когда ваш бензонасос уже изначально не мог показать соответствующее (требуемое) давление на выходе, тогда все изложенные выше проблемы лишь усугубляют ситуацию
  • Вам необходимо точно знать, выходное давление (непосредственно перед карбюратором) которое должен развивать топливный насос при двигателе, работающем на холостых оборотах
  • Как правило, все топливные насосы — и легковые, и грузовые – должны выдавать давление в интервале от 0.20 атмосферы и до 0.35 атмосфер. Когда ваш бензонасос имеет на выходе похожее давление, тогда проблем с подачей бензина у вас не должно быть
  • Измеряется давление манометром, имеющим шкалу с делениями 1,6атмосфер — на таком манометре получится зафиксировать давление бензонасоса
  • Когда измерили давление, и оно оказалось ниже нормы, возможно потребуется всего лишь подстройка насоса
  • Отрегулировать бензонасос возможно либо методом его приближения либо отдаления от блока мотора (изменением толщины прокладки)
  • Второй способ — это усиление пружины (под неё подкладываются шайбы, операция выполняется с учетом износа имеющихся деталей и прочности пружины)
  • Третий вариант это изменение длины штока
  • Любое из перечисленных мероприятий (или все в комплексе) позволяют поднять давление бензонасоса до уровня 0,20 — 0,30 атмосфер
  • Самое лучшее, конечно, довести цифру до 0.30-0.35 атмосфер на холостых оборотах
  • Когда мотор станет работать на повышенных оборотах, этот показатель возрастет еще немного

Характеристики бензонасоса ваз 2109

Чтобы понимать, как работает исправный насос и проверить его работу,важно знать его рабочие характеристики:

  • Длина его штока составляет 82,4 миллиметра
  • При этом шток выступает над прокладкой на 0,8 — 1,3 миллиметра
  • Толщина самой первой прокладки 0,3 миллиметра
  • А, ход штока составляет 2,5 — 2,8 миллиметра

Полезные рекомендации

Пара весьма полезных рекомендаций для новичков как поступить, если возникли на ваз 2109 неисправности бензонасоса:

Важно обратить внимание, что на машинах, имеющих обратную магистраль, проблема может появиться из-за слишком большого сбросного отверстия, тогда большая часть давления сбрасывается обратной магистралью
В случае, когда установленный насос на вашей машине не поддается регулировкам, вам придётся заменить его
Сегодня на рынке продаются десятки моделей насосов для ВАЗ от разных производителей
Чтобы не купить подделку, стоит очень ответственно подойти к покупке — выбрать фирменный магазин и солидную фирму — производитель, приобретать исключительно модели бензонасосов, рекомендованные заводом ВАЗ
А самый идеальный вариант — обратиться к официальному дилеру запчастей ВАЗ в своем регионе, тогда вы получите нужную деталь быстро, и не станете переживать, не попался ли вам бензонасос плохого качества, и уже не придется точно второй раз искать и покупать новый насос

Бензонасос ваз 2109: инжектор как работает. Замена и проверка

Потребуется рассмотреть особенности, которыми обладает бензонасос ВАЗ 2109. Инжектор если в системе впрыска топлива, то насос электрического типа. Его применение связано с тем, что возникает необходимость в управлении топливоподачей в камеры сгорания. Но, как вы знаете, бензин поступает сначала в специальную рампу, в которой происходит смешивание его с воздухом в определенной пропорции (14 к 1). В ней поддерживается постоянное давление, при помощи которого происходит подача смеси в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливовоздушную смесь в очень мелкие капли. По сути, в камере сгорания воспламеняется туман, в котором находится бензин во взвешенном состоянии.

Как работает топливный насос

Ничего сложного в системе подачи топлива нет. Обычная помпа, которая приводится в движение ротором электрического двигателя. Чтобы обезопасить всю топливную систему от попадания мелких частиц, используется фильтр. Но на этом не окончены особенности, ведь стоит отметить, что необходимо поддерживать на одном уровне давление в рампе. А бензонасос ВАЗ 2109 (инжектор без него попросту не сможет работать) при условии, что будет постоянно качать бензин, станет нагнетать давление все выше и выше. А от этого работа системы нарушится.

Следовательно, нужно проводить регулировку давления. Для этого применяется специальное устройство, которое и называется регулятором давления. Он устанавливается в топливной рампе, соединяется с трубопроводом, который служит для сбрасывания излишков бензина в бак. При включении зажигания производится опрос датчика давления в рампе, после чего включается привод бензонасоса. После того как давление в рампе возросло до необходимого значения, топливный насос отключается. Следовательно, работает он не постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ 2109. Инжектор подразумевает его монтаж непосредственно в баке. Все дело в том, что насос погружного типа. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает он за счет того, что поплавок перемещает бегунок на переменном сопротивлении. При этом в цепи питания изменяется ток. По величине изменения определяется количество бензина, которое осталось в баке. Для снятия насоса вам потребуется использовать плоскогубцы, отвертки и ключ на 8.

Вполне возможно, что причиной того, что не происходит подача топлива, является неработающее реле бензонасоса ВАЗ 2109. Инжектор в своем составе имеет его, а также предохранитель, который запросто мог сгореть. Перед началом проведения работы тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь бака. Затем, используя отвертку, ослабьте хомуты, которыми затянуты шланги. Снимите их, если не получается руками, то попробуйте аккуратно обжать их плоскогубцами и прокручивать. После этого ключом на 8 выкручиваете все гайки, которыми крепится крышка к корпусу бака

Обратите внимание на то, что там имеются шайбы. Не потеряйте их

Вот и все, теперь насос может быть спокойно снят для замены или ремонта.

Проверка работоспособности насоса

Проверить несложно даже без наличия специальных приборов бензонасос ВАЗ 2109. Инжектор не сможет работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно подключить его выводы к аккумуляторной батарее. Если боитесь, то включите в разрыв одного провода лампу накаливания. Она поможет определить исправность обмотки двигателя

Обратите внимание на то, что фильтр должен быть максимально чистым. Если он забит, то обязательно поменяйте его

В противном случае помпа не сможет создать нужное давление.

Разборка и замена топливного насоса

Для более комфортной работы следует приобрести ремонтный комплект. Он стоит намного дешевле, чем покупка нового бензонасоса, а его комплектующие могут не раз пригодиться при ремонте вашего авто.

Вот последовательность действий, которых стоит придерживаться при замене деталей помпы:

  1. Снимаем воздушный фильтр.
  2. Отключаем подачу и возврат топлива по шлангам со штуцеров.
  3. Откручиваем крепежные гайки, удерживающие насос.
  4. Предельно аккуратно снимаем помпу с ее исходного положения, при этом не задеваем прокладки.
  5. Проводим визуальный осмотр насоса на наличие трещин, сколов и других повреждений. Проводим проверку клапанов на герметичность.
  6. Осматриваем диафрагму, при обнаружении повреждений снимаем ее и заменяем новой.
  7. Осматриваем очищающий фильтр. Меняем его в случаи, если он поврежден или сильно загрязнен.
  8. Обрабатываем элементы фильтра чистым топливом, прогоняем через него сжатый воздух.
  9. Если обнаружатся поврежденные детали, то заменяем их новыми из ремкомплекта.
  10. Заменяем прокладки насоса, они требуют частой замены, так как принимают на себя значительную нагрузку. Примечание: при установке новых прокладок, специалисты советуют обрабатывать их поверхность специальной жидкостью – Литола 24. Это способствует уменьшению износчивости.
  11. Если вы обнаружили значительные повреждения на самой помпе, то придется отправляться в автомобильный магазин за новым бензонасосом. Там опытные консультанты подскажут вам наиболее подходящий выбор, мы же советуем вам записать на листочек компанию-производителя и модель предыдущего экземпляра, при условии если работа прошлого бензонасоса полностью вас устраивала.

Уже после завершения ремонта или приобретения нового насоса возникает необходимость его собрать. Для этого всего то нужно выполнить вышеперечисленные действия, но только в обратной последовательности. Однако все-таки при сборке может возникнуть ряд  трудностей. Вот рекомендации, соблюдая которые вы без проблем соберете и поставите на родное место помпу.

Обязательно выполните регулировку подачи, используя для этого подходящие прокладки. Напоминаем оптимальный показатель — 0,8-1,2 миллиметра. Если толкатель будет значительно выступать по отношению к верхней прокладке, то давление, действующее на подаваемое топливо, будет чрезмерно высоким, что может вывести из строя запорный клапан в карбюраторе. Если же расстояние будет намного меньше 0,8 миллиметров, то ваша машина не сможет развивать большую скорость, так как в двигатель будет поступать недостаточное количество топлива.

После окончания сборки, убедитесь, что стрелка, изображенная на корпусе, направлена в сторону карбюратора.

Обратите внимание, что отверстия в прокладках должны располагаться немного дальше от заглушающей трубы. Если у вас остались вопросы по разборке и ремонту бензонасоса ваз 2109, рекомендую посмотреть это видео:. Если у вас остались вопросы по разборке и ремонту бензонасоса ваз 2109, рекомендую посмотреть это видео:

Если у вас остались вопросы по разборке и ремонту бензонасоса ваз 2109, рекомендую посмотреть это видео:

Заключение

Следую, этой несложной инструкции вы сможете самостоятельно подчинить свой бензонасос, и ваш ВАЗ 2109 снова сможет нормально функционировать. При этом вы потратите всего лишь пару часов и небольшое количество денежных средств, но взамен получите отремонтированный автомобиль и бесценный опыт в работе со сложными механизмами вашей машины.

Автор статьи: Юрий Веселов

Ремонт бензонасоса + замена штока

Доброго времени суток!Как-то при утренней поездке в университет я почувствовал запах бензина, но при первом же осмотре всех шлангов топливной системы проблем не нашел, так как недавно основную часть топливных трубок менял, то подтеки бензина были бы заметны, но все было сухо, также заметил сильный расход бензина. Дальнейшее наблюдение пало на бензонасос, и, действительно, на бензонасосе, с обратной стороны были заметны подтеки бензина. Ну, зная что бензонасос довольно прост в конструкции купил ДААЗовский ремкомплект для него. Также на всякий случай купил новый шток, т.к. были заметны слабые подтеки масла.

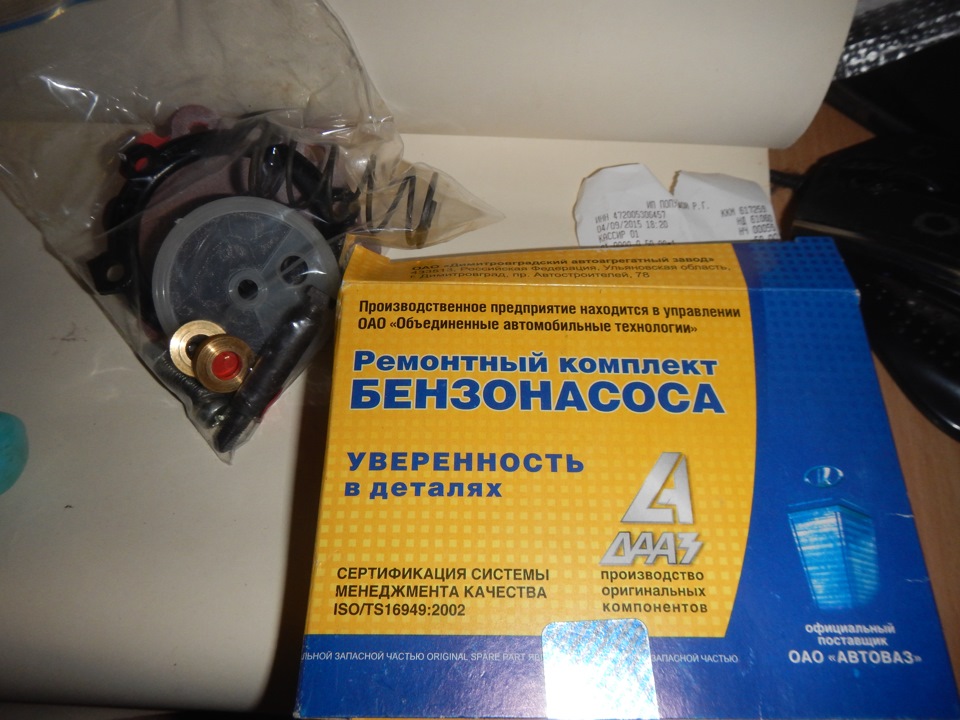

В ремкомлект входило: 1 фильтр, 1 шток, 1 гайка М5, 1 пружина диафрагмы, 1 прокладка наржуной диафрагмы, 3 диафрагмы, 2 седла клапана, 2 клапана, 2 пружины клапана, 1 винт крепления крышки, 1 шайба уплотнительная, 2 чашки.

Первым делом, я отсоединил топливные шланги, подходящие к бензонасосу, и заткнул их, что бы бензин не вытекал. Дальше я открутил две гайки, крепящие бензонасос и шток. Дальше было самое интересное. Взял данную конструкцию, и понес разбирать за столом.

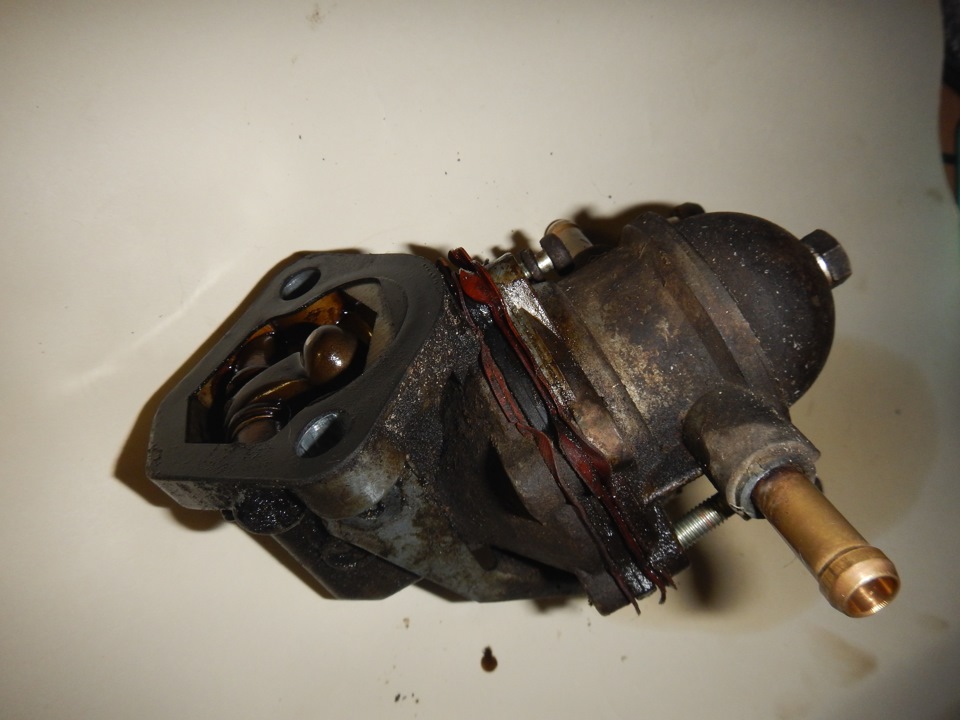

Первым делом я открутил 6 винтов, которые крепили среднюю и нижнюю часть бензонасоса. Дальше я увидел диафрагмы, которые были в плохом состоянии, 1 из диафрагм была порвана. В конструкции ДААЗовского бензонасоса придуман специальный отток бензина если диафрагма рвется, поэтому был заметный запах. После снятия диафрагмы, была заметна пружина, которая была ржавая и кучу грязи которая была в бензине, хотя вроде фильтр стоит, грязи много там не должно быть…

Понятное дело, нужно все вычищать.Дальше я собрал все диафрагмы вместе зажатые между чашками и закрепленные на штоке. И перешел к разбору верхней части бензонасоса. Сняв верхнюю крышку, я увидел что фильтр топливный изогнуло, что не особо хорошо.

Дальнейшим действием было выпрессовать старые клапаны, и их седла, дабы их заменить на новые.После запрессовывания клапанов, замены их пружин и седел нужно собрать все вместе.

Потом просто установил новый шток и отремонтированный бензонасос

Заодно решил еще почистить старые бензонасосы с ИЖ-Ода, которых у меня осталось 2 штуки, тоже ДААЗовсике, единственное их отличие это средняя часть, а именно через что подается топливо (на Оде канал подачи топлива загнут вверх). Я разобрал, почистил их, и собрал из остатков от своего и тех двух 1 более менее насос, что бы если что можно было временно поставить.

Ремонт механического бензонасоса

Работоспособность механического бензонасоса может быть восстановлена, если заменить его неисправные элементы. Купить их можно в любом автомобильном магазине. Но лучше покупать не отдельные запчасти, а ремонтный комплект. В его состав входят все элементы, которые могут выйти из строя:

  • впускной и выпускной клапаны;
  • диафрагмы с дистанционными прокладками, «тарелками», стержнем;
  • толкатель;
  • тепловая проставка;
  • прокладки

Замена клапанов

Чтобы заменить клапаны насоса потребуются ударная шлицевая отвёртка и небольшой молоток. Клапаны удерживаются в своих посадочных местах за счёт кернения в трёх точках. Эти участки необходимо аккуратно сбить отвёрткой. После этого клапаны можно извлекать. Установив новые детали, закрепляем их кернением. Для этого жало отвёртки ставим на кромку корпуса по окружности гнезда и наносим по ней несильный удар молотком. Закрепляем каждый клапан в трёх местах.

Как поменять диафрагмы

Для замены диафрагм нужно открутить гайку на 10 в верхней части стержня. Далее снимаем повреждённые элементы, а на их место устанавливаем детали из ремкомплекта.

В комплект входят три диафрагмы: две рабочие и одна предохранительная. Последняя служит для предотвращения несанкционированного попадания топлива в карбюратор при повреждении первых двух. Она устанавливается в самом низу стержня сразу после нижней «тарелки». Сверху неё на стержень ставим дистанционные прокладки: сначала маленькую, потом большую. На них укладываем рабочие мембраны и верхнюю «тарелку». Закрепляем полученную конструкцию гайкой.

Замена толкателя, тепловой проставки и прокладок

Тепловую проставку менять необязательно, если только она не повреждена. Осмотрите её привалочные плоскости, особенно наружную, к которой крепится нижняя часть корпуса насоса. Она должна быть идеально ровная. В ином случае может возникать течь масла в месте соединения деталей во время работы двигателя.

Замена толкателя осуществляется путём извлечения старого и установкой на его место нового штока. Разницы в том, каким концом куда он будет установлен, нет.

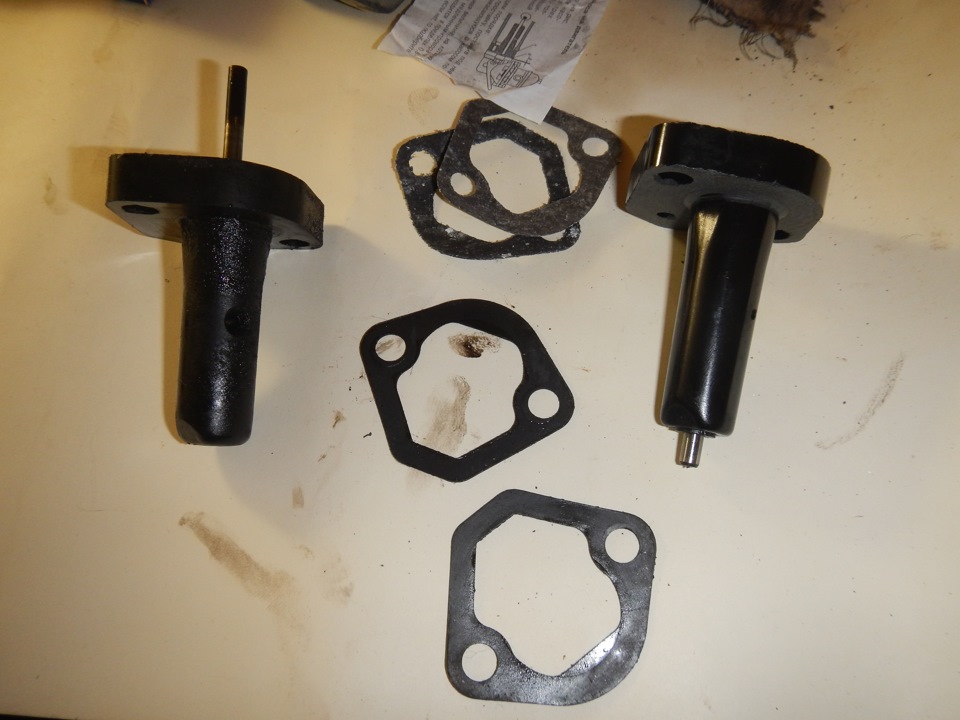

Теперь о прокладках. Их в ремонтном комплекте всего три, и они имеют разную толщину:

Первая предназначена для установки между тепловой проставкой и корпусом привода вспомогательных агрегатов, а прокладки «В» и «С» служат для регулировки выступания толкателя над её привалочной поверхностью.

Регулировка производится следующим образом:

  1. Устанавливаем тепловую проставку с первой прокладкой и новым штоком в корпус привода вспомогательных агрегатов.

По окончании регулировки бензонасос устанавливается на место и закрепляется при помощи гаек.

Диагностика и самостоятельный ремонт механического топливного бензонасоса ВАЗ 2108

Конструктивные особенности устройств

В основном ВАЗ 2108 оснащали силовыми агрегатами с карбюратором, но на последних выпусках стали устанавливать моторы с инжектором. На карбюраторные машины ставятся механические топливные агрегаты ДААЗ с артикулом 2108–1106010.

Бензонасос, изготовленный на ДААЗ, состоит из:

  • корпуса;
  • трех диафрагм;
  • входного и выходного клапанов;
  • крышки;
  • возвратной пружины;
  • сетчатого фильтра;
  • рычага ручной подкачки (РРП).

На «восьмерке» топливная помпа находится в подкапотном пространстве, закреплен на корпусе привода подвесного оборудования. Его запускает распределительный вал с помощью кулачкового механизма и толкателя (штока). Благодаря их взаимодействию создается разряжение на впускном штуцере, а на выходном давление.

Неисправность топливного насоса проявляется следующими симптомами:

  • двигатель с трудом заводится;
  • появляются провалы, когда водитель нажимает на педаль газа;
  • нестабильно работает на холостом ходу;
  • уменьшается мощность авто.

Такие признаки проявляются и при других неисправностях в топливной системе. Перед тем как начать ремонт насоса, нужно провести его диагностику.

Диагностика механического бензонасоса

Об исправности устройства судят по его производительности. Она проверяется путем измерения объема горючего, которое перекачивается за определенный промежуток времени. Помпа восьмерки согласно характеристикам, заявленным производителем перекачивает за минуту не менее одного литра бензина. Если объем намного меньше, это говорит о засорении фильтра высокого давления.

Для проверки нужен помощник, набор инструментов и материалов:

  • кусок бензинового шланга;
  • крестообразная отвертка;
  • две пластиковые бутылки;
  • секундомер;
  • полтора литра горючего.

Устройство топливной системы ВАЗ 2114

Топливная система автомобиля ВАЗ 2114 состоит из:

  • топливного модуля;
  • топливопровода;
  • рампы форсунок;
  • топливных форсунок;
  • фильтра для топлива;
  • системы управления подачей топлива.

Топливный модуль состоит из следующих элементов:

  • бензонасоса;
  • датчика уровня топлива;
  • поплавка;
  • сетки первичного фильтра топлива.

Сетка фильтра, расположенная на всасывающем патрубке бензонасоса, имеет мелкоячеистую структуру, что позволяет задерживать частицы загрязнений, способные повредить конструктивные элементы детали. В систему бензопровода дополнительно встраивается корпус фильтра тонкой очистки топлива.

Как правило, в конструкции топливного фильтра тонкой очистки используется материал, способный задерживать на своей поверхности самые мельчайшие частицы, находящиеся во взвешенном состоянии в топливе. Инжектор современного автомобиля ВАЗ представляет собой достаточно надежное устройство, которое обеспечивает контроль над системами, отвечающими за обеспечение бесперебойной работы двигателя автомобиля.

Инжектор автомобиля ВАЗ 2114, помимо элементов системы подачи топлива, включает в себя электронный блок управления, а также большое количество датчиков, которые передают информацию о состоянии автомобиля на блок управления и позволяют контролировать работу силовой установки.

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

  1. ДПДЗ (датчик положения дроссельной заслонки);
  2. ДПКВ (датчик положения коленчатого вала);
  3. ДТ (датчик температуры);
  4. ДСА (датчик скорости автомобиля);
  5. Клапан продувки адсорбера;
  6. ДМРВ (датчик массового расхода воздуха);
  7. ДД (датчик детонации) и другие.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

  • 1 — система форсунок;
  • 2 — свечи;
  • 3 — управляющий модуль зажигания;
  • 4 — диагностический разъем;
  • 5 — контроллер Дженерал Моторс или Январь;
  • 6 — разъем для подключения комбинации приборов;
  • 7 — главное реле системы;
  • 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
  • 9 — защита цепей датчиков замера скорости и расходомера воздуха;
  • 10 — защита питания насоса подачи топлива;
  • 11 — контроллер бензонасоса;
  • 12 — измеритель температуры двигателя;
  • 13 — система холостого хода;
  • 14 — измеритель детонации;
  • 15 — система продувки емкости для улавливания паров топлива;
  • 16 — измеритель положения коленчатого вала;
  • 17 — измеритель скорости;
  • 18 — измеритель расхода воздуха;
  • 19 — лямбда-зонд;
  • 20 — измеритель угла положения дроссельной заслонки;
  • 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
  • 22 — подключение системы зажигания;
  • 23 — контрольная лампа;
  • 24 — замок зажигания;
  • 25 — коммутационный блок;
  • 26 — вентилятор охлаждения радиатора.

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

  • 1 — четыре форсунки;
  • 2 — свечи 2109;
  • 3 — модуль распределения зажигания;
  • 4 — диагностический разъем, выведенный в салон автомобиля;
  • 5 — разъем контроллера Бош;
  • 6 — разъем комбинации ламп и приборов;
  • 7 — основной коммутационный прибор системы;
  • 8 — плавкая вставка основного прибора;
  • 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
  • 10 — предохранитель контроллера вентилятора;
  • 11 — управляющее реле бензонасоса;
  • 12 — предохранитель электропроводки бензонасоса;
  • 13 — датчик замера расхода воздуха на впуске;
  • 14 — датчик угла открытия дросселя;
  • 15 — измеритель температуры двигателя;
  • 16 — регулятор параметров холостого хода;
  • 17 — датчик замера детонации в цилиндрах;
  • 18 — датчик положения коленчатого вала;
  • 19 — лямбда-зонд;
  • 20 — блок управления иммобилайзером;
  • 21 — индикатор состояния иммобилайзера;
  • 22 — датчик замера скорости;
  • 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
  • 24 — клапан продувки системы улавливания паров бензина;
  • 25 — разъем косы системы зажигания;
  • 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
  • 27 — реле запуска системы зажигания;
  • 28 — замок;
  • 29 — монтажный и коммутационный блок;
  • 30 — вентилятор системы охлаждения.

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

  1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
  2. Снимите воздушный фильтр вместе с его корпусом.
  3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
  4. Открутите крепежные гайки, которые удерживают сам насос.
  5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
  6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
  7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
  8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
  9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
  10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
  11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
  12. Поменяйте прокладки насоса, если в этом также есть необходимость.
  13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
  14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
  15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
  16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
  17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
  18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
  19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
  20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
  21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Ваз 2109 неисправность бензонасоса, типы бензиновых насосов ВАЗ

На ваз 2109 признаки неисправности бензонасоса — это полное либо частичное прекращение подачи бензина в карбюратор, это за собой влечет невозможность запустить как холодный, так и горячий мотор, он будет запускаться, и глохнуть, кроме этого возможна нестабильная работа холостого хода. Если подозреваете, что в ваз 2109 не работает бензонасос тогда вам следует произвести его проверку. Это нетрудно выполнить самостоятельно, просто прочтите эту статью.

Проверка и регулировка давления насоса

Прокачка тормозов автомобилей ваз 2108, 2109, 21099

Не секрет, что любая деталь автомобиля имеет определенный ресурс.Вот и бензонасос “девятки” как и любая деталь, в конце концов, перестает исправно качать бензин, наша инструкция поможет вам разобраться:

  • Причем на ваз 2109 проблемы с бензонасосом одинаковые всегда
  • Как правило, причинами являются не герметичность клапанов или корпуса, топливного провода, или диафрагмы, возможно, засорились топливные фильтры, или перегреваются подводящие топливо бензопроводы
  • Основной же проблемой является в итоге недостаточное давление бензина на выходе бензонасоса
  • А в случае, когда ваш бензонасос уже изначально не мог показать соответствующее (требуемое) давление на выходе, тогда все изложенные выше проблемы лишь усугубляют ситуацию
  • Вам необходимо точно знать, выходное давление (непосредственно перед карбюратором) которое должен развивать топливный насос при двигателе, работающем на холостых оборотах
  • Как правило, все топливные насосы — и легковые, и грузовые – должны выдавать давление в интервале от 0.20 атмосферы и до 0.35 атмосфер. Когда ваш бензонасос имеет на выходе похожее давление, тогда проблем с подачей бензина у вас не должно быть
  • Измеряется давление манометром, имеющим шкалу с делениями 1,6атмосфер — на таком манометре получится зафиксировать давление бензонасоса
  • Когда измерили давление, и оно оказалось ниже нормы, возможно потребуется всего лишь подстройка насоса
  • Отрегулировать бензонасос возможно либо методом его приближения либо отдаления от блока мотора (изменением толщины прокладки)
  • Второй способ — это усиление пружины (под неё подкладываются шайбы, операция выполняется с учетом износа имеющихся деталей и прочности пружины)
  • Третий вариант это изменение длины штока
  • Любое из перечисленных мероприятий (или все в комплексе) позволяют поднять давление бензонасоса до уровня 0,20 — 0,30 атмосфер
  • Самое лучшее, конечно, довести цифру до 0.30-0.35 атмосфер на холостых оборотах
  • Когда мотор станет работать на повышенных оборотах, этот показатель возрастет еще немного

Характеристики бензонасоса ваз 2109

Чтобы понимать, как работает исправный насос и проверить его работу,важно знать его рабочие характеристики:

  • Длина его штока составляет 82,4 миллиметра
  • При этом шток выступает над прокладкой на 0,8 — 1,3 миллиметра
  • Толщина самой первой прокладки 0,3 миллиметра
  • А, ход штока составляет 2,5 — 2,8 миллиметра

Полезные рекомендации

Пара весьма полезных рекомендаций для новичков как поступить, если возникли на ваз 2109 неисправности бензонасоса:

Важно обратить внимание, что на машинах, имеющих обратную магистраль, проблема может появиться из-за слишком большого сбросного отверстия, тогда большая часть давления сбрасывается обратной магистралью В случае, когда установленный насос на вашей машине не поддается регулировкам, вам придётся заменить его Сегодня на рынке продаются десятки моделей насосов для ВАЗ от разных производителей Чтобы не купить подделку, стоит очень ответственно подойти к покупке — выбрать фирменный магазин и солидную фирму — производитель, приобретать исключительно модели бензонасосов, рекомендованные заводом ВАЗ А самый идеальный вариант — обратиться к официальному дилеру запчастей ВАЗ в своем регионе, тогда вы получите нужную деталь быстро, и не станете переживать, не попался ли вам бензонасос плохого качества, и уже не придется точно второй раз искать и покупать новый насос

Характеристики топливного насоса

Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.

Характеристика

Требуемые параметры

Длина штока бензонасоса

82,4 миллиметра

Выступление штока над верхней прокладкой

0,8-1,3 миллиметра

Толщина первой прокладки

0,3 миллиметра

Ход штока бензонасоса

2,5-2,8 миллиметра

Давление насоса при холостых оборотах

0,20-0,35 атмосфер

Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.

Замена устройства

Проверяем характеристики насоса

Как видим, главными причинами выхода неработающего бензонасоса являются клапаны, фильтр, шланги, диафрагмы. На выходе мы получаем недостаточную величину давления. Как замерять это давление, и в каких пределах находится норма? Во-первых, нужно точно знать паспортное значения выходного давления на карбюратор вашего авто на холостых оборотах. Примерно показатель должен варьироваться от 0,2 до 0,35 атм.

Измерения проводятся при помощи манометра с ценой деления 1,6 атмосфер. Если давление окажется ненамного меньше нормы, замена отдельных деталей может помочь решить проблему. Но при значительном отклонении, скорее всего, потребуется замена бензонасоса ВАЗ 2109. Своевременное обслуживание и рациональное использование помогают этого избежать.

Кроме показателя давления, для того чтобы отремонтировать какую-то деталь, следует знать характеристики, которыми обладает сама помпа. Если линейные параметры изменились, герметичность и устойчивость всего механизма могут быть нарушены.

Шток должен иметь длину 82,4 мм и выступать при этом над прокладкой не менее, чем на 0,8 мм и не более, чем на 1,3 мм. Толщина самой приближённой прокладки — 0,3 мм. Величина хода штока должна быть в пределах от 2,5 до 2,8 мм.

Где находится реле бензонасоса

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Проверить работоспособность самого насоса просто, поэтому делаем так:

  1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
  2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
  3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
  4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
  5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
