Стартер продолжает крутиться после запуска двигателя

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты: демонтируем стартер с транспортного средства; на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи; для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином; теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс: Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали. Оцениваем состояние маховика.

Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.

Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо. Снимаем выработанный бендикс и на его место устанавливаем новый элемент. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом. Все собирается в обратной последовательности.

Низкая компрессия

Другая причина, когда на холодную стартер крутит в холостую, – это сам ДВС. Если компрессия двигателя недостаточна для нормального сжатия топливной смеси, то запустить мотор не получится. Также коленчатый вал может вращаться с сопротивлением – это тоже влияет на запуск.

Одними из самых простых причин является все, что связано с человеческим фактором. Например, пустой бак или низкий уровень топлива. В некоторых авто бак сделан так, что если машина стоит на горке, а уровень топлива в баке низкий, то насос не может закачать нужную порцию бензина. Запустить двигатель не удастся. Это же касается и свечей. Стартер может крутить двигатель до тех пор, пока не сядет аккумулятор, но мотора не запустится по причине неисправных свечей.

Тестирование генератора

Правильно работающий автомобильный генератор выдает напряжение примерно 14 вольт на холостых оборотах двигателя при отключенном электрическом оборудовании. В момент первого запуска напряжение должно быстро увеличиваться – оно составит 2 В и более. Затем рост тока постепенно снижается и выравнивается. Это значение будет изменяться в зависимости от того, насколько заряжена батарея, какая нагрузка оказывается на ботовую сеть, а также от температуры. Чем она меньше, тем выше напряжение заряда. Зарядный ток от стандартного генератора «Приоры» может колебаться от 12,9 В до 14,8 В в морозную погоду.

Как снять коробку скоростей

Но все куда хуже, если стартер крутится, но не крутит двигатель, а также слышны металлические звуки. Это говорит о том, что потребуется снимать коробку передач и менять венец маховика. Раз уж собираетесь сюда лезть, то вспомните, как давно меняли сцепление. Если не помните, когда, то приобретите комплект – диск, корзину, подшипник и шесть болтов. Процедура снятия коробки скоростей непростая, поэтому лишний раз ее накладно проводить. Первым делом отключите все провода, идущие к КПП и тросик привода спидометра. Теперь слейте масло, параллельно контролируя его внешний вид.

После этого отсоедините приводы – внутренние ШРУСы извлеките из КПП

Обратите внимание на то, что одновременно оба шарнира вынимать нельзя! Сначала демонтируйте первый, затем на его место поставьте заглушку. После этого только вынимайте второй

В противном случае дифференциал разрушится, придется разбирать коробку для устранения поломки. Затем подвешиваете двигатель и КПП, демонтируете подушки. Впрочем, на этом подготовка окончена. Теперь только выкрутить болты или гайки, которыми проводится крепление коробки к двигателю. И можно делать расстыковку.

Town, Lite, Master, — Ace. Дизельный двигатель ⇒ Стартер не зацепляет маховик или выскакивает

Сообщение Boris.Stupin » 13 дек 2021, 12:01

Сообщение Мастер2603 » 13 дек 2021, 12:03

Сообщение Василий Гарыныч » 13 дек 2021, 12:09

Сообщение Boris.Stupin » 13 дек 2021, 12:25

Сообщение brembist » 13 дек 2021, 12:31

Сообщение aleksey.arbuzov » 14 дек 2021, 19:07

Сообщение Boris.Stupin » 24 дек 2021, 20:48

Сообщение aleksey.arbuzov » 24 дек 2021, 20:59

Сообщение Alekseu.Pekynov » 19 янв 2021, 14:00

Сообщение Александр 70rus » 13 фев 2021, 17:18

Не стал создавать новую тему, напишу тут, решил провести обслуживание стартера,( чистка, смазка) разобрал редуктор помыл, щетко держатель почистил,щетки норм, а вот якорь со статора не понял как вытащить. Кто подскажет? Вот фото.

Отправлено спустя 1 минуту 40 секунд: Как его вытащить?

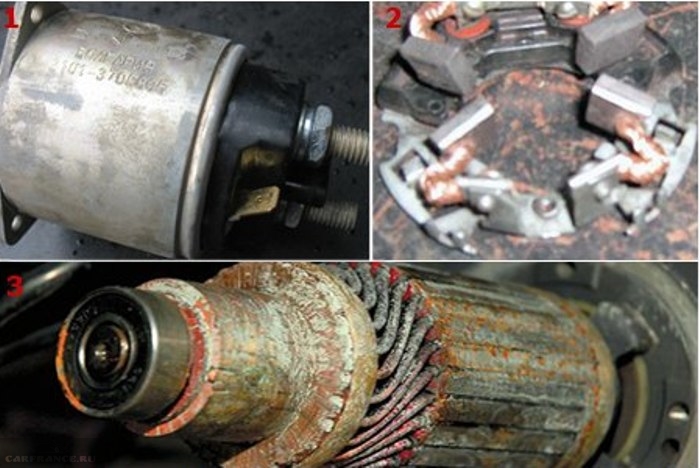

Неисправности элементов стартера

Чтобы определить, в чем проблема, необходимо снять стартер и частично его разобрать. Проблема может быть: втягивающее реле, обмотка стартера или щетки. Рассмотрим подробнее каждый элемент.

Втягивающее реле

Чтобы проверить, отвечает ли реле за то, что стартер не включается, необходимо запустить сам стартер, минуя все переключения. Электромагнитное реле имеет три контакта. Клемма, предназначенная для подключения к АКБ, и клемма, которая идет к самому стартеру, довольно большие. Третий терминал предназначен для управления и имеет небольшие размеры. Теперь возьмем отвертку и замкнем вместе две большие цепи. Отвертка не должна касаться металлических частей, кроме клемм. Если стартер начинает вращаться, реле втягивающего устройства вышло из строя.

Поскольку реле испытывает очень высокий пусковой ток, контакты внутри соленоидного реле могут просто перегореть. В этом случае необходимо разобрать реле и почистить пригоревшие контакты. Чтобы защитить контакты от дальнейших ожогов, рекомендуется покрыть их специальным сплавом.

Стартер щелкает, но не крутит. Неисправны щетки!

Чтобы проверить работоспособность щеток, потребуется снять и разобрать стартер. Когда вы подойдете к щеточному узлу, вы сразу заметите, что щетки неисправны. Кисти не вечны и ломаются даже при длительном использовании. Чтобы устранить эту неисправность, их просто придется заменить новыми щетками.

Обмотка стартера

Если стартер щелкает, но не крутится, возможно, неисправность кроется в его обмотке. Неисправность обмотки можно определить после разборки устройства. Если вы видите, что обмотка почернела и появился запах гари, проблема в обмотке. В этом случае будет проще и дешевле заменить весь стартер.

1200 руб за фотоотчёт

Оплачиваем фотоотчеты по ремонту автомобилей. Заработок от 10 000 руб. / Мес. Пишите:

Причинами того, почему не крутится стартер, может быть отказ втягивающего реле, слабый заряд аккумулятора, плохие электрические контакты в цепи, механический отказ стартера и так далее. Каждому автовладельцу будет полезно знать, что делать, если стартер не включает двигатель. Ведь в большинстве случаев ремонт можно сделать своими руками. К тому же поломка обычно происходит в самый неожиданный момент, когда помощь автосервиса невозможно использовать. Далее мы подробно рассмотрим причины неисправности и способы их устранения.

Почему двигатель не заводится?

Для того чтобы мотор мог успешно запуститься, необходимо, чтобы соблюдалось четыре условия. Это достаточная частота оборотов коленчатого вала, хороший уровень компрессии, достаточное напряжение аккумулятора, а также состав топливной смеси. Поэтому, если автомобиль «Приора» не заводится, можно предполагать, что какое-то из условий не выполнено. Чтобы это проверить, следует проанализировать ситуацию.

Если агрегат не хочет запускаться, то первое, что обычно проверяют, – это стартер, аккумулятор, высоковольтные провода. Нормально ли работает стартер, нет ли в процессе его работы каких-нибудь подозрительных звуков? Не было ли замен стартера или аккумулятора? Если последний разряжен, тогда проверяют генератор – насколько хорошо он заряжает АКБ. А может быть, есть какие-либо проблемы в электрической части? Если ответить на эти вопросы, можно без труда выяснить, где затаилась проблема.

Система зажигания

«Приора» не заводится и по причинам неисправностей в системе зажигания. Проверяется зажигание довольно просто. Необходимо использовать индикатор работы свечей или же установить высоковольтный провод рядом с массой. Если искра отсутствует, возможно несколько неисправностей – выход из строя блока зажигания, проблемы с датчиком положения коленвала, датчик распределителя. Для полноценной диагностики можно использовать “Имитатор системы зажигания”. Он легко установит, могут ли катушка и блок зажигания создавать искру. Если она создается, тогда смотрят в сторону датчиков распределителя и положения коленвала. Если искры нет, тогда это блок либо катушка. С помощью замеров первичных и вторичных напряжений на ней можно исключить данный элемент.

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Признаки неисправности втягивающего реле и электромотора

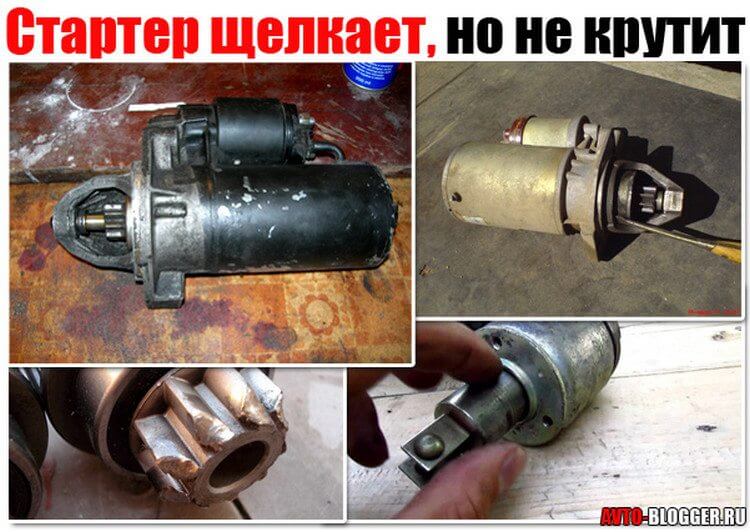

Стартер щёлкает, но не крутит

Такая неисправность появляется, когда втягивающее срабатывает и «выкидывает» бендикс, но электродвигатель не проворачивает коленвал.

Существует две причины:

1. На электромотор стартера не поступает напряжение.
2. Оно может поступать, но из-за слабого контакта в цепи, силы тока не хватает, чтобы крутить якорь, а соответственно бендикс.

В первом случае во втягивающем реле подвижная пластина не замыкает пятаки силовых болтов. А значит, ток не течет от силового болта, где подключен провод от аккумулятора, ко второму болту, к которому прикручена «коса» электродвигателя. Между пластиной и пятаками образовался нагар, который препятствует протеканию тока от АКБ к электромотору.

Для второго случая характерна потеря контакта между гибким проводом от втягивающего до электромотора. Клеммы провода могут окислиться в месте его присоединения к силовому болту.

В электродвигателе неисправен щеточный узел:

1. Стерлись щётки. Да, такое тоже бывает от старости.
2. Протёрлась контактная площадка, к которой прилегают щётки. Реже, но тоже может быть.
3. Ослабли или «залегли» щеточные пружины. Они должны плотно придавливать щетки к площадке «коллектору». Со временем они теряют упругость или ломаются.

Реже встречаются обрывы в обмотках якоря. Были случаи, но тоже реже, обрывается провод щеточного узла к корпусу стартера или окисляется его контакт.

Стартер не щелкает

1. Нет напряжения на управляющем штекере, к которому прикручен провод от замка зажигания. Может быть нарушен контакт, банально «отошел» провод, или он окислился.
2. Неисправна втягивающая обмотка реле.
3. Разряжена аккумуляторная батарея. В этом случае лампы на панели приборов будут светиться в пол накала, вы сразу заметите эту неисправность.
4. Очень редко проблемы возникают в самом замке зажигания. В современных автомобилях неисправности стартера по этой причине возникают крайне редко, только на очень больших пробегах.

Стартер постоянно щелкает

Слышно, как выбрасывается бендикс, но он не фиксируется в маховике, а возвращается в исходное положение и опять «выстреливает». При этом можно слышать, как постоянно включается электромотор.

Это признак неисправности удерживающей обмотки втягивающего реле. Якорь втягивается, но не удерживается во втянутом положении. При этом обесточивается втягивающая обмотка, якорь, под действием возвратной пружины, выскакивает наружу.

При подобных признаках неисправности стартера, рекомендуется . Только так можно точно определить, где произошла поломка и можно ли её исправить.

Что делать, если не крутит стартер в машине?

Сначала нужно выяснить причину неполадок любым из способов, описанным выше, затем приступают к ремонту:

• При обнаружении окисления контактов – следует проверить все соединения, а не только обнаруженные. В случае необходимости придется зачистить их шлифовальной бумагой «нулевкой» либо обработать специальным составом то коррозии. Резьбовые соединения следует подтянуть и проверить, начнет ли автостартер крутить маховик;
• Обнаружили износ щеток – следует снять стартер, заменить в нем сработавшиеся щетки новыми. Если постучать по корпусу ключом или отверткой, иногда можно восстановить прилегание щеток, и автостартер начнет крутить, только это решение временное если не одноразовое;
• Проблемы с цепью управления решают проверкой мультиметром либо лампочкой – пробником. Измеряют напряжение проводка (он тоненький), идущего ко втягивающему реле, когда повернут в зажигании повернули ключ. Убедившись, что с ним порядок, стоит проверить исправность замка и реле, которое управляет стартером. Если подать питание к клемме стартерной на прямую от АКБ, и он сможет прокрутить мотор, тогда ищется причина в управляющей цепи.
• Обнаружили разрядку АКБ – следует измерить уровень ее заряда, если напряжение ниже 12 В, необходимо снять её и провести полный цикл зарядки. Следует отыскать причину низкого заряда (КЗ, неисправность генератора и прочее) и исправить неполадку, чтобы вновь не возникала;
• Обнаружили поломаны зубья бендикса — стартер следует снять, осмотреть состояние венчика на маховике. Венец маховика меняют на СТО, вряд ли вы это сможете осуществить самостоятельно. Бендикс можете заменить сами, если умеете разбирать стартер;
• Оказалось что, заклинило муфту — снимайте стартер. Проще заменить бендикс с муфтой на новый, чем чистить старую муфту, но можно и почистить. Может помочь в расклинивании такой метод — крутить стартером 5-10 секунд, для прогрева масла, от этого может вернуться работоспособность, но не всегда. Мера эта одноразовая, чтобы проблема исчезла – меняют бендикс;
• Когда отклеились магниты – покупают новый агрегат. Можно обратиться для ремонта к автоэлектрику, только возьмется за это не каждый. Для самостоятельного возвращения на место магнитов нужно иметь специальный клей и знать их правильное расположение;
• При износе втулок либо подшипников на роторе придется разобрать прибор. После проверки состояния, следует заменить изношенные детали;
• Обнаружилось пробитие обмотки — обращайтесь за ремонтом к автоэлектрикам. Самостоятельно устранить такую поломку можно полной заменой детали в сборе;
• Сломалось втягивающее – его следует заменить. Если стартер имеет съемную крышку реле – можно попробовать разобрать корпус и почистить контакты;
• Управляющее реле заменяют новым, то же самое при поломке замка зажигания;

Методы аварийного запуска двигателя

Когда стартер не щелкает и не издает вообще никаких звуков, то двигатель можно запустить, если замкнуть его “напрямую”. Это не самое лучшее решение, однако в тех случаях, когда вам нужно срочно ехать и другого выхода нет, можно воспользоваться им.

Рассмотрим ситуацию как запустить двигатель напрямую на примере автомобиля ВАЗ-2110. Итак, последовательность действий будет следующей:

• включить нейтральную передачу и установить машину на ручной тормоз;
• включить зажигание путем поворота ключа в замке и открыть капот, так как дальнейшие действия будем проводить в моторном отсеке;
• снять воздушный фильтр со своего посадочного места и отвести его в сторону с тем, чтобы добраться до контактов стартера;
• отсоединить фишку, идущую к контактной группе;
• металлическим предметом (например, отверткой с широким плоским жалом или куском провода) замкнуть клеммы стартера;
• в результате этого при условии исправностей других перечисленных выше узлов и заряженного аккумулятора машина заведется.

После этого установите назад фишку и воздушный фильтр. Интересным является тот факт, что в большинстве случаев двигатель будет в дальнейшем запускаться с помощью ключа зажигания. Однако следует помнить, что поломка все же осталась, поэтому ее необходимо искать самостоятельно или отправляться за помощью в автосервис с тем, чтобы устранить ее.

Аварийный запуск двигателя

Предлагаем для вас еще один метод, который пригодится вам в случае необходимости экстренного запуска двигателя. Он подходит только для переднеприводных легковых автомобилей с механической коробкой передач! Алгоритм действий следующий:

• необходимо поддомкратить машину, вывесив любое из передних колес;
• вывернуть вывешенное колесо до упора наружу (если левое колесо — то влево, правое — вправо);
• намотать на поверхность покрышки буксировочный трос или крепкую веревку 3-4 раза, оставляя свободными 1-2 метра;
• включить ТРЕТЬЮ передачу;
• повернуть ключ в замке зажигания;
• сильно дернуть за конец троса, пытаясь раскрутить колесо (лучше делать это не на месте, а с небольшим разбегом);
• когда машина завелась, первым делом установите нейтральную передачу (делать это можно без нажатия на педаль сцепления) и подождите, пока колесо полностью остановится;
• опустите вывешенное колесо на землю.

Описанный метод с раскручиванием колеса переднеприводных машин напоминает метода запуска кривого стартера (с помощью заводной рукоятки), используемого в старых заднеприводных машинах (например, ВАЗ “классика”). Если в последнем случае стартер раскручивается с помощью рукоятки, то в переднеприводных он раскручивается от полуоси, на которой находится поднятое колесо.

Заключение

Стартер — несложный, но чрезвычайно важный механизм в автомобиле. Поэтому его поломка является критичной, так как не позволяет запустить двигатель. В большинстве случаев проблемы связаны с электропроводкой автомобиля, плохими контактами, обрывом проводов и так далее. Поэтому в случае, когда стартер не крутит и не запускает двигатель, первым делом рекомендуем вам провести ревизию контактов (основной “массы”, контактов реле, замка зажигания и т. п).

Чтобы запустить любой двигатель внутреннего сгорания, нужно несколько раз провернуть коленчатый вал. Эту нелегкую задачу выполняет стартовый электродвигатель, питающийся от аккумуляторной батареи. Водителю надо лишь повернуть ключ в замке зажигания. Но рано или поздно автолюбитель сталкивается с ситуацией, когда при попытке запуска стартер щелкает, но не крутит маховик коленвала. Цель данной публикации – рассмотреть причины указанной неисправности и методы ее устранения.

Решение проблемы

Чтобы машина заводилась, можно попытаться решить проблему несколькими способами:

1. Попробуйте замкнуть стартерное устройство напрямую. Чтобы сделать это, вам потребуется отвертка или другой похожий инструмент. В частности, вам надо будет произвести замыкание клемм на втягивающем реле, если вы все сделали правильно, то мотор заведется.
2. Старый добрый способ — завести ДВС с толкача. Суть способа заключается в том, чтобы растолкать автомобиль до небольшой скорости, при этом его зажигание должно быть включено. Когда вы заметите, что скорость автомобиля более-менее приличная, то есть авто не остановится за несколько секунд, необходимо выжать сцепление и включить третью скорость, после чего нажать на газ. Сцепление отпускается, мотор должен завестись. Способ запуска двигателя с толкача нельзя применять на автомобилях с АКПП и некоторых инжекторах.
3. Как альтернатива вышеописанному способу — буксировка. Различие заключается в том, что машину толкать руками не надо — ее тянет другой автомобиль на тросе. Если запустить мотор удалось, включается нейтральная передача, автомобиль останавливается, но глушить запущенный ДВс нельзя. Затем авто ставится на стояночный тормоз, трос отсоединяется.

Поломка вилки

Вилка стартера — это специальный рычаг, выполненный из пластикового или металлического материала. Участвует в передаче усилия от втягивающего реле к пускателю. Поломка этой детали приводит к невозможности запуска двигателя, так как обгонная муфта не выдвигается.

Частые причины, почему ломается вилка:

• износ деталей крепления — особенно сложно обстоит дело с пластиковой вилкой, так как сточенные штифты бывает невозможно заварить и приходится заменять элемент целиком;
• перегрев стартера — из‐за заклинивания обгонной муфты или неисправных контактов, пускатель не отключается после запуска двигателя и ломает вилку;
• передержка ключа зажигания — тот же результат, но деталь уже повреждается из‐за человеческого фактора.

Сломанная вилка стартера

Примечательно, что на современных машинах, в которых отлично проведена шумоизоляция, вилки стартеров ломаются чаще. Почему? Дело в том, что водитель просто не замечает запуска двигателя и продолжает поворачивать ключ.

Не заводится пежо 308 не крутит стартер

Основное назначение стартера – придать вращение отдельным деталям двигателя (вал или маховик), чтобы его завести. Это достигается путём превращения электрической энергии АКБ (аккумуляторная батарея) в механическую энергию силового агрегата.

Устройство и конструкция стартера на Пежо 308

Стартер на Пежо выглядит так.

Устройство и конструкция стартера на различных марках автомобиля существенно не отличается. Он состоит из трёх главных элементов:

• электромотор, работающий на постоянном токе;
• втягивающее реле (способствует срабатыванию контактов стартера и изменению положения бендикса с шестерней);
• бендикс (помогает соединить вал электромотора стартера и маховик коленчатого вала двигателя).Большинство стартеров включает в себя классические компоненты.

Принцип работы состоит в своевременном зацеплении шестерни бендикса с зубьями маховика. Появляется возможность предать вращение со стартера на коленвал, и завести двигатель автомобиля.

К сожалению, подвижные детали узлов и механизмов вырабатывают ресурс раньше, чем закреплённые стационарно.

Поэтому  случаются поломки стартера, который могут привести к тому, что автомобиль не заведётся.

Мы рассмотрим неисправности, мешающие стартеру выполнять свои прямые обязанности.

Двигатель не заводится, стартер не крутит, что делать?

Рассмотрены варианты, когда аккумуляторная батарея заряжена, а проводка находятся в исправном состоянии, стартер не крутит.

Ситуацию когда стартер крутит, а двигатель не заводится мы уже рассматривали.

Залегание щёток

При попытке ключом завести машину ничего не происходит. Многие водители связывают эту ситуацию с разряженностью АКБ. На самом деле в процессе эксплуатации происходит естественный износ графитового материала щёток. Они уже не могут занять правильное положение для обеспечения надёжного контакта в момент запуска двигателя.

За счет естественного износа графитового материала, происходит износ щеток.

Проблема устраняется заменой старых щёток. Новый стартер приобретать не обязательно.

Окислившийся или перегоревший предохранитель

В каждом современном транспорте установлен блок предохранителей, отвечающий за экстренное обесточивание электрических узлов автомобиля.

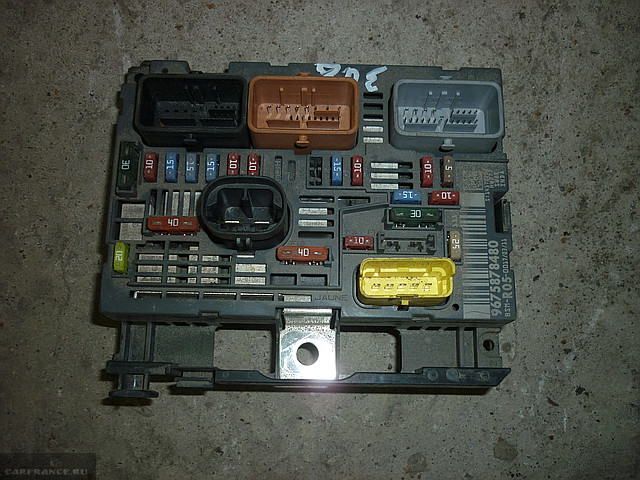

Блок предохранителей демонтированный для ремонта.

У стартера также имеется свой предохранитель на 25 А.

Вычислить и проверить его работоспособность можно с помощью прилагаемой условной схемы. Эта деталь должна «прозваниваться» с помощью мультиметра, а её посадочное место не должно иметь нагара, следов плавления или окисления.

Втягивающее реле

Причиной перегорания предохранителя может стать не только слабый контакт на его ножках, но и затруднённая работа втягивающего реле.

Старое и новое втягивающее реле для сравнения.

Его подклинивает из-за недостаточного количества смазывающего вещества и частиц грязи. Встречается и окисление на контактах.

Если есть возможность разобрать втягивающее реле, то элементарная чистка от грязи, окислов и повторное нанесение смазки поможет вернуть работоспособное состояние.

Бендикс

Бендикс или обгонная муфта помогает продлить ресурс стартера, и произвести запуск с минимальным шумом.

Следы износа бендикса на этом фото минимальны.

Благодаря этой муфте, у вала стартера появляется возможность вращаться вместе с маховиком двигателя с различной скоростью.

Обычно поломки бендикса встречаются редко, чаще происходит естественный износ шестерни и роликов.

Снятие стартера для ремонта

Самостоятельное снятие стартера для последующего ремонта вполне возможно. Для этого нужно:

• демонтировать аэродинамический воздухозаборник;
• снять патрубок;
• вынуть аккумуляторную батарею и её установочную площадку.Демонтируем воздухозаборник и аккумулятор. Снимаем площадку аккумулятора.

После открытия свободного доступа к одной из частей стартера – открутить один из трёх болтов крепления. Оставшиеся крепления откручиваются после снятия защиты, закрывающей нижнюю поверхность двигателя.

Откручиваем болт на 13 на самом стартере.

Сразу извлечь открученный стартер не получится. Он находится не в очень удобном месте между кузовом машины и двигателем. Нужно дополнительно открутить одну из опор двигателя и отвести её в сторону. Появится небольшое свободное место, через которое можно будет вынуть стартер для ремонта или замены.

Устанавливаем новый стартер
