Ускорительный насос карбюратора озон

Регулировка оборотов ХХ Озон 2105, 2107

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.

Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)— отвертка шлицевая (3 мм) При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95). — На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.

вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения.Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.

вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.Примечания и дополнения Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

— Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

— Регулировка пускового устройства карбюраторов 2105, 2107 Озон

— Регулировка привода воздушной заслонки карбюраторов 2105, 2107 Озон

— Регулировка привода дроссельной заслонки первой камеры карбюраторов 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон

twokarburators.ru

Принцип работы ускорительного насоса карбюратора

Диафрагма (мембрана) связана с кулаком через рычаг, который расположен на дроссельной заслонке. Когда заслонка закрыта, топливо поступает свободно в полость, всасывающий клапан открывает ему доступ. При открытой заслонке клапан, наоборот, мешает топливу вытечь из полости. Поступление воздуха в эту полость не происходит, не при каких обстоятельствах. Бензин к распылителям поступает также за счёт этого клапана. Под действием пружины происходит всасывание, а нагнетание происходит за счёт механического воздействия рычага на головку диафрагмы. За подачу топлива к распылителям отвечают жиклеры ускорительного насоса. К каждой камере карбюратора выведен один жиклер ускорительного насоса. Жиклеры установлены на одной площадке с клапаном нагнетания. Чтобы получить доступ к жиклёрам, нужно получить доступ к камерам карбюратора.

Устройство карбюратора ДААЗ 2107

Карбюратор производства ДААЗ устанавливается на некоторые модели автомобилей «Жигули». В частности, на ВАЗ 2105, ВАЗ 2107, «Оду», «Москвич» и т. д.

Здесь производятся карбюраторы для оснащения транспортных средств

Агрегат имеет две камеры внутреннего сгорания, которые работают последовательно, в зависимости от открытия/закрытия заслонок дроссельного типа. Устройство карбюратора определяется следующими составными частями:

первая и вторая камеры;
дозирующие системы топливной смеси;
система холостого хода;
насос подкачки горючего;
эконостат;
устройство для пуска мотора;
экономайзер (принудительный холостой ход).

Каждый из этих элементов отвечает за определённый фронт работ:

дозирующие системы своевременно подают нужное количество горючего в двигатель, чтобы обеспечить плавный запуск мотора;
система холостого хода поддерживает работу карбюраторного силового агрегата при езде на минимальных оборотах или при стоянке;
насосный механизм обеспечивает резкую подачу топлива к цилиндрам, если того требует дорожная ситуация (разгон, обгон, резкий старт с места);
эконостат как устройство предназначен для обогащения топливовоздушной смеси при максимальной нагрузке на мотор;
экономайзер контролирует момент отключения подачи горючего через систему холостого хода.

В оснащении карбюратора используется множество мелких элементов

Принцип работы

Карбюратор ДААЗ 2107 функционирует в различных режимах. В зависимости от режима работы будет осуществляться и задействование тех или иных компонентов систем:

Пуск двигателя «на холодную». Процедура проводится благодаря обогащению топливовоздушной смеси, которая поступает из дозирующей системы. При этом регулируется положение воздушной заслонки, чтобы создать необходимый приток воздуха в камеру.

Холостой ход. После того как двигательный аппарат прогреется, воздушная заслонка закрывается, оставляя лишь необходимый зазор для поступления воздуха в камеру сгорания смеси. В этом режиме бензин активно передаётся от одного жиклёра к другому, что обеспечивает постоянное давление горючего в моторе. Двигатель в любой момент будет готов к увеличению оборотов.

Средние нагрузки. По мере открытия заслонки дросселя топливовоздушная смесь подаётся во вторую камеру. Так понижается давление горючего в системе, за счёт чего мотор производит необходимую мощность для движения автомобиля.

Повышенные нагрузки. В этом режиме функционируют все составляющие мотора. В ускоренном темпе работает насос, чтобы обеспечить необходимым количеством топлива двигатель. Воздушная заслонка в бесперебойном режиме втягивает воздух для оптимального соотношения компонентов горючей смеси.

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном аппарате обеспечивает поплавковый механизм.

Настройка поплавкового механизма

Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
Снять крышку карбюратора;
В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0—5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

Винтом количества смеси вывести двигатель на 850 об/мин;
Винтом качества вывести обороты на максимальный уровень;
Винтом количества снизить обороты до 850;
Винтом качества опять довести до максимума;
Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

Карбюратор ВАЗ 2105 «Озон» применяется для функционирования двигателя известной многим россиянам «пятерки», которая выпускалась в 1980–2010 годах.

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы

Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов

Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
Поплавковая система очищается от явного нагара и отложений

Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

https://youtube.com/watch?v=E-thHjN5J9o

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

Две главные системы дозировки топлива;
Сбалансированная поплавковая камера;
Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
Перекрытие каналов холостого хода происходит электромагнитным клапаном;
Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Электромагнитный клапан на карбюратор ВАЗ 2105

Неисправности карбюратора.

Неисправности, описанные в этой статье – это, далеко, не все неисправности, а только те, которые уже упоминались автовладельцами машин, которыми успели поделиться со своими друзьями и знакомыми.

Прежде, чем продолжать статью, надо отметить, что все модели Вазовской классики, а также различные модели марки «Москвич», «УАЗ» и «Волги» обладают схожим устройством и одинаковым принципом работы двухкамерного карбюратора.

Ни для кого не секрет, что карбюратор служит для топливовоздушной смеси конкретного состава. Все сечения и параметры имеющихся в карбюраторе распылителей, жиклёров и отверстий изготовлены с таким расчетом, чтобы обеспечить все режимы работы двигателя оптимальным составом топливовоздушной смеси, которая подается в двигатель.

Причинами отклонений от нормальной работы карбюратора может быть: выработка обусловленного моторесурса, что соответственно, предполагает сразу и другую причину, связанную с изменением состава топливовоздушной смеси. В результате этого, возможно, загрязнение, что влечет за собой и изменение сечения в калиброванных отверстиях. Работа по регулировке карбюратора произведена неправильно. Производимый ремонт или сборка карбюратора, позволил обнаружить проблемы, ранее не заявленные автовладельцем.

Ведя разговор о современных карбюраторах, то даже опытные водители не рискуют приступать к ремонту своими силами, а предпочитают воспользоваться услугами опытных мастеров на станции технического обслуживания. Но если у вас есть непреклонное желание постичь премудрости технического обслуживания и ремонта карбюратора, то эта статья может вам помочь.

Не будем открывать Америку, если скажем, что прежде чем начать ремонт, необходимо представлять в принципе работы того или иного механизма, а в частности, карбюратора. Все первоначальные познания можно приобрести, взяв толстую книгу, под названием «Руководство по эксплуатации и обслуживанию». Эти первые книги по ВАЗовским моделям классики изданы еще в СССР. Единственное что в них не хватало, то только цвета, зато отсутствовали неточности или какие-либо ошибки.

Справедливости ради, можно отметить несколько позиций в «Руководстве по эксплуатации»: Нигде не отмечено, что все модели классики, кроме первой модели, имеют, по сути дела, два карбюратора. Так первый работает только на холостом ходу, в комплект которого входят электровакуумный и вакуумный клапан с топливными и воздушными жиклёрами. Второй карбюратор включается в работу с нажатием педали газа.

Эти две топливные конструкции в работе не зависят друг от друга, работая самостоятельно. Имеется общая зависимость от топливного уровня в поплавковой камере. Так камеру холостого хода обеспечивает жиклёр от первой камеры, ибо через него поступает топливо в камеру. Производя неправильно регулировку топливного уровня в поплавковой камере, вы нарушите регулировку обеих систем. В случае засорения топливного жиклёра первой камеры, двигатель прекращает работу во всех режимах.

Одно из частых заблуждений автовладельцев – это получение экономии расхода топлива за счет регулирования, при помощи винта качества смеси, в системе холостого хода. Подобная регулировка даст вам очень малую экономию, поскольку это касается только системы холостого хода. При этом основная дозирующая система, которая начинает работать после начала движения автомобиля, вообще не затрагивается.

Зачастую автомобилисты, имея значительный пробег двигателя, прибегают к процедуре полной замены карбюратора, устанавливая более совершенные их версии.

Но полного улучшения можно достичь, если это предусматривалось заводскими экономическими характеристиками. В противном случае вам придется приспосабливать к новому карбюратору существующий экономайзер принудительного холостого хода, имеющий сокращенную аббревиатуру ЭПХХ.

Как выполнить настройку холостого хода карбюратора?

Холостой ход регулируют на прогретом моторе по такой схеме:

выводят ДВС на показатель 850 оборотов в минуту при помощи винта количества;
затем ставят обороты на максимум, используя винт качества;
убавляют обороты до прежнего уровня (до 850) и снова поднимают до максимума;
заворачивают на 850 оборотах в минуту регулятор качества до положения «потряхивание мотора».

После всех этих операций винт качества потихоньку отворачивают до момента стабильного функционирования ДВС.

Если все настройки выполнены верно, «пятерка» при езде по городу не будет «кушать» более 9 литров топлива, а на загородных шоссе расход горючего составит около 7,5 литров.

Регулировка карбюратора ОЗОН для оптимального расхода топлива

23.06.2017

Регулировка карбюратора Озон – необходима для каждого ВАЗа, если не сделать правильную регулировку, то машина будет больше расходовать топлива, а это не очень приятно. Несмотря на то, что карбюратор ОЗОН в целом не плох, проходит на заводе контроль качества, но все равно настроить его придется.

Тем более, что этот карбюратор выпускают массово и возможны некоторые нюансы, которые требуют индивидуальной настройки. В регулировке карбюратора ОЗОН нет ничего сложного, поэтому сейчас об этом поговорим. Это конечно касается ВАЗов, которые работают на бензине, а у кого дизельные автомобили, они с такой проблемой не сталкиваются, у них другие бывают проблемы, связанные с покупкой дизельного топлива в больших количествах и по выгодным ценам. Дизель по выгодным ценам можно покупать вот здесь.

Что надо знать для настройки карбюратора

Главное все делать в правильной последовательности, чтобы не приходилось делать повторную работу, для начала надо пройти вот эти шаги:

почистить корпус радиатора;
откорректировать приводы дроссельной и воздушной заслонок;
наладить пусковое устройство;
на дроссельной заслонке 2-й камеры сделать юстировку пневмопривода;
холостой ход откорректировать;
уменьшить токсичность выхлопных газов.

И так по порядку, чтобы очистить корпус карбюратора, надо использовать смеси в аэрозольных баллончиках, также можно взять просто уайт-спирит или керосин. Чтобы ничего не мешало сделать тщательную очистку, надо снять воздушный фильтр.

Далее проверяем длину тяг привода дроссельных заслонок. Нормальная ее длина не должна превышать 80 мм. В случае необходимости надо открутить гайку на наконечнике тяги и сделать длину 80 мм. или чуть меньше. Если в 1-й камере заслонка открыта неполностью при нажатой педали газа, а у рычага есть дополнительный ход, то есть смысл уменьшить длину продольной тяги. Еще надо подтянуть приводной трос, если он болтается.

Ровно вертикально должна стоять воздушная заслонка при утопленной до конца ручке привода в салоне авто. Если вытянуть ручку до опора, то заслонка перекроет полностью сместительную камеру. Если это условие не выполняется, то придется делать юстировку привода.

Чтобы настроить пусковое устройство – надо вращать регулировочный винт шлицевой отверткой до того момента, когда частота вращения коленвала установится в пределах 3000 об/мин. Если менять диафрагму пневмопривода заслонки 2-й камера, то надо делать корректировку длины штока.

Чтобы сделать юстировку системы ХХ, надо использовать винты качества и количества, которые стоят в правой части карбюратора отсека.

Корректировки надо делать с выключенным мотором в таком порядке:

до упора закрутить винт качества, после этого выкрутить его ровно на 5 оборотов;
так же закрутить винт количества до упора, а после выкрутить его на 3 оборота;
включить двигатель;
винтом количества выставить 800 об/мин;
закрутить винт качества до тех пора, пока не появится неустойчивая работа мотора;
открутить винт качества обратно, чтобы обороты стабилизировались.

Также будет интересно: Идеи современного тюнинга ВАЗ 2108 простым языком

Распространенные неполадки с карбюратором Озон

Если карбюратор не чистить периодически и вообще не соблюдать эксплуатационные качества, то это приведет к ухудшению его работы, что скажется на расходе топлива и динамике автомобиля не в лучшую сторону.

Но любые неполадки карбюратора можно устранить даже своими руками, в основном бывают такие неполадки:

диафрагмы пускового устройства вышла из строя;
игольчатый клапан заедает;
привода выходят из строя;
диафрагмы ускорительного насоса приходит в непригодность.

На этом все возможные неисправности заканчиваются, в целом, карбюратор довольно неприхотлив и если его правильно обслуживать, то особых проблем своему владельцу он не принесет.

А далее видео с полным руководством о том, как правильно регулировать карбюратор ОЗОН:

ЭКОНОСТАТ

Ремонт и чистка карбюратора ВАЗ 2109 Эконостат обогащает горючую смесь, приготовляемую второй камерой при максимальном открытии дроссельной заслонки. Он выполнен в виде отдельного распылителя, представляющего собой наклонную трубку, расположенную в верхней части второй смесительной камеры. Выходное отверстие распылителя расположено вблизи центра камеры над отверстием малого диффузора. Топливо подводится к распылителю эконостата непосредственно из поплавковой камеры по трубке, на нижнем конце которой выполнен топливный жиклер. Трубка установлена в крышку карбюратора вертикально и доходит почти до дна поплавковой камеры. Каналы эконостата целиком размещены в крышке карбюратора. Поскольку распылитель эконостата находится в зоне невысокого разрежения, истечение топлива из него и соответственно необходимое обогащение горючей смеси начинается только при высокой частоте вращения коленчатого вала и при полностью открытых дроссельных заслонках, когда разрежение над диффузором второй камеры становится достаточным для отбора топлива из поплавковой камеры.

УСКОРИТЕЛЬНЫЙ НАСОС

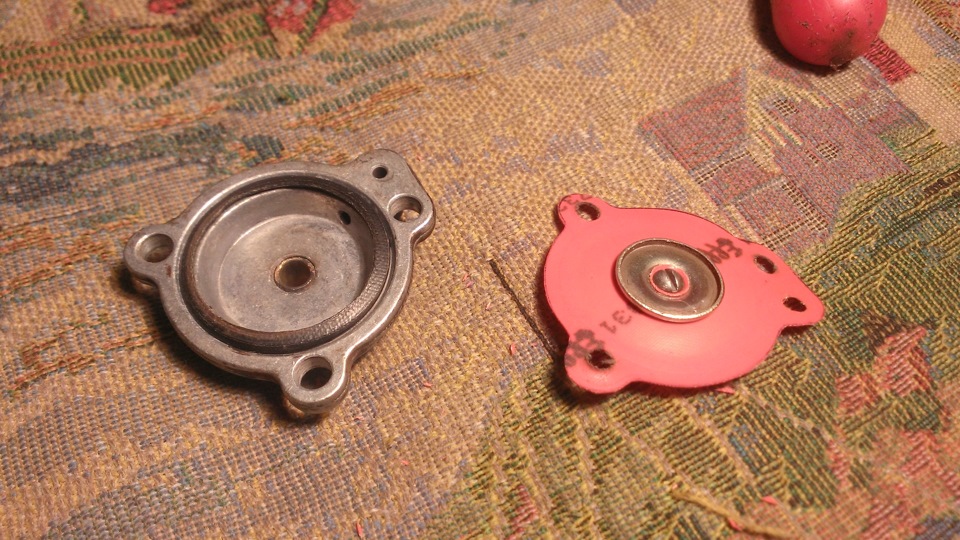

Ускорительный насос диафрагменного типа с двумя распылителями, направленными в обе смесительные камеры. Корпус ускорительного насоса совмещен с корпусом карбюратора и закрыт крышкой с отверстием под телескопический подпружиненный толкатель диафрагмы. Ускорительный насос приводится в действие от кулачка, установленного на оси дроссельной заслонки первой камеры. При нажатии педали «газа» кулачок, повора- чиваясь вместе с осью дроссельной зослонки, воздействует на профильный конец рычага привода насоса. Другой конец рычага при этом нажимает толкатель диафрагмы. Распылитель насоса выполнен в виде двух тонких трубок с калибровочными отверстиями на концах, соединенных вместе общим корпусом. Он установлен в конце вертикального канала корпуса карбюратора. Соединение уплотнено резиновым кольцом, надетым на корпус распылителя. От смещения распылитель удерживается крышкой карбюратора. В корпусе распылителя установлен шариковый нагнетательный клапан. Обратный (всасывающий) клапан запрессован в нижнюю часть вертикального канала. В этот канал топливо поступает через отверстие в боковой стенке поплавковой камеры. Концы трубок распылителя ускорительного насоса направлены в промежутки между стенками малого и большого диффузоров обеих камер. При этом выходные отверстия трубок распылителя ориентированы так, чтобы струя топлива из них не попадала на стенки смесительных камер, на малые диффузоры и оси дроссельных заслонок, то есть топливо впрыскивается непосредственно во впускной трубопровод. Производительность ускорительного насоса задается профилем кулачка его привода. Кулачок имеет маркировку, выбитую на его поверхности. Характеристика ускорительного насоса зависит также от пружины толкателя диафрагмы и проходных сечений трубок распылителя. От жесткости пружины зависит давление топлива в распылителе, а от диаметра выходных отверстий распылителя — продолжительность впрыскивания. Распылитель также имеет маркировку.

Отличительной особенностью ускорительного насоса карбюраторов семейства «Солекс» является отсутствие дренажного жиклера или других устройств, уменьшающих количество впрыскиваемого топлива при медленном открытии дроссельной заслонки. Весь бензин, вытесняемый диафрагмой из полости ускорительного насоса, поступает через распылитель в смесительные камеры. Поэтому существует еще одна особенность карбюраторов «Солекс» в базовом исполнении, которая непосредственно связана с работой ускорительного насоса. При разгоне автомобиля с частичным нажатием педали «газа» заслонка второй камеры еще не открыта, а бензин в эту камеру впрыскивается. Чтобы он там не накапливался, между стенкой камеры и закрытой дроссельной заслонкой должен быть зазор, заметный на просвет.

Ускорительный насос: 1 — выходное отверстие распылителя во второй камере; 2 — выходное отверстие распылителя в первой камере; 3 — распылитель; 4 — шарик нагнетательного клапана; 5 — диафрагма; 6 — возвратная пружина диафрагмы; 7 — пружина толкателя; 8 — толкатель; 9 — рычаг; 10 — ось рычага; 11 — кулачок; 12 — ось дроссельной заслонки первой камеры; 13 — шарик всасывающего клапана; 14 — канал подвода топлива из поплавковой камеры.

Настройка и регулировка карбюратора

Карбюратор будет работать эффективно лишь при условии чистоты всех каналов, жиклёров, отсутствии нагара и механической исправности всех движущихся частей.

Полностью загрязнённый карбюратор

Более-менее очищенный от нагара

при визуальном осмотре первым делом обращаем внимание на работу дроссельных заслонок. Путём поочередного открывания-закрывания заслонок можно выяснить, имеются ли какие-то механические заедания. При правильной работе заслонки должны открываться ровно на 90 градусов

проверяем игольчатый клапан. Для этого можно поднять поплавок и дунуть в отверстие бензопровода, пропуск воздуха недопустим. ускорительный насос проверяется путём нажатия на педальку насоса. Бензин, предварительно налитый в камеру должен выходить ровной и тонкой струйкой, не касаясь стенок камеры. Люфтов у педальки тоже быть не должно. При десятикратном нажатии из носика насоса должно выкачиваться порядка 8,5 мл топлива

При правильной работе заслонки должны открываться ровно на 90 градусов. проверяем игольчатый клапан. Для этого можно поднять поплавок и дунуть в отверстие бензопровода, пропуск воздуха недопустим. ускорительный насос проверяется путём нажатия на педальку насоса. Бензин, предварительно налитый в камеру должен выходить ровной и тонкой струйкой, не касаясь стенок камеры. Люфтов у педальки тоже быть не должно. При десятикратном нажатии из носика насоса должно выкачиваться порядка 8,5 мл топлива.

Для работы с карбюратором пригодятся крестовая и шлицевая отвёртки, чистые тряпки, коробочки для мелких деталей. Не помешает снять весь процесс разборки карбюратора на камеру мобильного телефона. Пригодится также и ремкомплект. Стоит он совсем недорого, но если уж вы принялись за работу, поменять изношенные детали будет не лишним.

Настройка карбюратора начинается с малого: снятия и очистки всех поверхностей. Подойдёт или специальный спрей, или растворитель «646», который продаётся в хозяйственных магазинах.

Спрей для очистки карбюратора

очищаем тем же способом поплавковую камеру. Ни в коем случае нельзя лезть туда с тряпкой. Оставшиеся волокна непременно забьют жиклёры, процесс их очистки будет мучительным и долгим; регулируем поплавок. Для этого устанавливаем карбюратор вертикально, можно даже воспользоваться строительным уровнем. Расстояние от крышки до боковой поверхности должно быть 6–7 мм. Удобно мерить сверлом нужного размера; отодвигаем поплавок, при этом расстояние между крышкой и поверхностью должно быть 15 мм. При несовпадении добиваемся нужного результата с помощью кронштейна; снимаем сетчатый фильтр. Кидаем его в ацетон, или продуваем баллончиком. То же самое делается и с жиклёрами

Важно запомнить, откуда они выкручивались, перепутать при установке очень легко

собираем всё в обратном порядке и устанавливаем на штатное место;
винты регулировки качества и количества для начала закручиваем до упора, а потом ослабляем на два-три оборота. Пробуем запустить двигатель. Если не запустится, можно ещё немного ослабить винты. Запущенный двигатель должен немного прогреться;
теперь крутим винт качества, чтобы достичь максимальных оборотов. Уже винтом количества продолжаем увеличивать обороты

для того чтобы проверить, максимальные ли это обороты для выставленного количества топлива, крутим винт качества туда-сюда. Если всё устраивает, закручиваем его до значения на тахометре в 800-900 оборотов.

Чистка и настройка карбюратора, видео:

Шлифовка диффузора

Объявление о продаже Kia Spectra 2008

Тюнинг карбюратора Солекс рекомендуется начинать с уменьшения сопротивления воздушному потоку в впускном тракте. Диффузор заводского изготовления имеет массу наплывов и выступов, возникших из-за низкого качества литья и последующей обработки поверхности. Из-за этого возникают паразитные воздушные потоки, завихрения, которые мешают поступлению смеси в камеру сгорания.

Для исправления ситуации следует разобрать карбюратор и визуально осмотреть диффузор. Обычно он имеет вид, изображенный на рисунке ниже.

Диффузор карбюратора Солекс с явными дефектами литья

Первоначально необходимо отшлифовать все швы и выступы, возникшие из-за несовершенства технологии производства. В результате доработки должен получится результат, как на рисунке ниже.

Диффузор с отшлифованной поверхностью

На этом этапе можно завершить улучшение прохождения топливо-воздушной смеси, но как известно нет предела совершенству. Опытные автолюбители рекомендуют не останавливаться лишь на шлифовке изъянов изготовления, а придать диффузору максимальные аэродинамические характеристики. Добиться хорошей обтекаемости поверхности можно, придав ей форму похожую на овал либо крыло, как показано ниже.

Диффузор, обладающий максимальной обтекаемостью

Первый этап – настройка поплавкового механизма карбюратора ВАЗ-2105

Первым делом для настройки поплавкового механизма карбюратора автомобилю следует дать возможность поработать на холостых оборотах. И только после этого приступать к процедуре регулировки.

Снимается крышка карбюраторного устройства.
Проверяется текущий уровень топливной жидкости в камере поплавкового механизма (его цифровой показатель в идеале должен составлять 28 мм).

Если цифровой показатель уровня топлива в камере поплавка соответствует норме, то ничего регулировать не нужно. В противном случае необходимо выполнить следующие действия:

проверить расстояние от прокладки крышки и самим поплавком (это делается в момент контакта шарика игольчатого клапана с ним) – норма составляет 6,5 мм (+- 0,25 мм);
подогнуть язычок;
проверить максимальный показатель хода иглы клапана – норма составляет 8 мм;
проверить расстояние от прокладки крышки до максимально отведенного поплавка – норма составляет 14 мм (+- 0,5 мм).

Если показатели не соответствуют стандартным нормам, их можно отрегулировать с помощью кронштейна. В случае когда оптимальный уровень топливной жидкости в камере поплавка не был получен после проведения настройки, придется произвести замену игольчатого клапана.
