Пусковое устройство карбюратора 2105, 2107 озон

Cпособы тюнинга карбюратора Озон для ВАЗ классики.

1. Вынимаем и выкидываем пружину из вакуумного привода дроссельного клапана первичной камеры. Способ уже известный и описанный многими. Улучшение динамики значительное, расход топлива практически не увеличивается: максимум на 0,5 л на сотню. 2. Можно попытаться переделать привод дроссельного клапана вторичной камеры в механический. Это делается очень просто: берём небольшой кусок проволоки (Можно взять ту же пружину, стоявшую в вакуумном приводе вторичной камеры), выпрямляем его, с одной стороны сгибаем в кольцо. Этим самым кольцомподсовываем под гайку, закрепляющую рычаги привода дроссельного клапана вторичной камеры. Причем, подсунуть нужно так, чтобы выступ на одном рычаге привода был между этим куском проволоки и вторым рычагом привода (как в “Вебере”). Потом гайку нужно,сильно затянуть. Получаем очередное улучшение динамики, особенно хорошо различимое на высоких оборотах, топливный расход на сотню практически не меняется. В скором времени вы можете забыть, что такое провалы при разгоне. 3.Достаем штатный малый диффузор первичной камеры (вставляется сверху в большой диффузор над дроссельным клапаном), с маркировкой 3,5. Ставим туда малый диффузор с маркировкой 4,5 точно такой, как во вторичной камере карбюратора классики. При необходимости заменяем штатный (“30”) распылитель ускорительного насоса на большой (“40″) (как на”Вебер” 2101-03). Динамика, особенно при малых оборотах, улучшается. 4. Увеличение жиклёров (вы должны знать, что делаете!). Первичная камера: ставим ГТЖ-125, ГВЖ-150. Вторичную камеру пока не трогаем. Динамика и мощность возросла. Увеличиваем, пренебрегая рекомнадациям экономии бензина и экологов: ставим во вторичную камеру ГТЖ-162,ГВЖ-190! Самые большие жиклёры из всех, когда-либо выпускавшиеся и ставившиеся только на “Вебер” в шестёрке (диаметр диффузора вторичной камеры в “Озоне” аналогичен тому, что в “Вебере”). Растет расход топлива, не убитый двигатель можно крутить выше 6000об/мин. увеличиваем!… В первичную камеру ставим ГТЖ-130 для двигателя объемом 1500 и ГТЖ-135 для двигателя 1600. Ставить жиклёры больше не имеет смысла – при резком нажатии на педаль газа карбюратор начинает “переливать” и “захлёбывается” – динамика хуже, мощность падает, расход больше. Во вторичной остаются всё те же ГТЖ-162, ГВЖ-190. Расхода топлива. Суть в том, что, если вы поставили такой набор жиклёров, то при обычной городской езде «педальку» жать в пол везде и всегда нет необходимости. Соответственно, расход бензина можно свободно удерживать на уровне 10,5-11 л /100 км. На ХХ расход бензина останется всё время одинаковым – мы ведь не регулировали его! . Зато, если где-нибудь нам понадобится быстрое ускорение – наши увеличенные жиклёры очень сильно нам помогут

Важное обстоятельство при тюнинге карбюратора для ВАЗ «классики». Суть в том, что под каждый двигатель жиклёры необходимо подбирать индивидуально. Здесь представлено усреднённое описание, но ещё очень многое зависит от состояния и объёма двигателя, каждого конкретно взятого карбюратора и от самих жиклёров

Каждая деталь вносит изменения в общую схему! Установка “Солекс” в сравнении с “Озоном” даст лучшую динамику, но с “Вебером” или “Озоном” машина едет всё равно легче, без провалов, к тому же минимум денежных вложений. И самое большое отличие – это надёжность. Способ поднять количество воздуха, поступающего в карбюратор – “псевдонаддув”. Шланг подвода разогретого воздуха, меняют на более длинный. Выводят его к радиатору. Крепят близко к вентилятору, таким образом, чтобы воздух от вентилятора поступал в шланг прямым потоком. Незначительное увеличение динамики (минусы: только теплый воздух, очень “грязный” способ – вся грязь не остановленная фильтром летит в цилиндры – снижение ресурса)

Здесь представлено усреднённое описание, но ещё очень многое зависит от состояния и объёма двигателя, каждого конкретно взятого карбюратора и от самих жиклёров. Каждая деталь вносит изменения в общую схему! Установка “Солекс” в сравнении с “Озоном” даст лучшую динамику, но с “Вебером” или “Озоном” машина едет всё равно легче, без провалов, к тому же минимум денежных вложений. И самое большое отличие – это надёжность. Способ поднять количество воздуха, поступающего в карбюратор – “псевдонаддув”. Шланг подвода разогретого воздуха, меняют на более длинный. Выводят его к радиатору. Крепят близко к вентилятору, таким образом, чтобы воздух от вентилятора поступал в шланг прямым потоком. Незначительное увеличение динамики (минусы: только теплый воздух, очень “грязный” способ – вся грязь не остановленная фильтром летит в цилиндры – снижение ресурса).

Основные типы Карбюраторов ДААЗ

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий

К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце)

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии. Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле

Для этого нужно помнить, что: • Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20. • Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10. Основные узлы карбюратора, подлежащие регулировке

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие: • затруднение при пуске двигателя, долгое «чихание»; • всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»; • вялая способность автомобиля к разгону; • необъяснимое увеличение расхода бензина. Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров

При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.

ПС 2 камеры карбюратора

Её назначение – гарантировать ровное задействование 2 камеры. Функционирует также, как и ПС 1 камеры, но в отличие от неё не соединяется с системой ХХ, имеет свои отдельные жиклёры (топливный и воздушный).

Выпуск ПС находится в стенке 2-й смесительной камеры, над дросселем. Горючее забирается прямиком из поплавковой камеры через трубку, проведённую до дна камеры. Главный топливный жиклёр при этом в работе не участвует. На конце этой самой трубки и находится ТЖПС. Что касается воздушного жиклёра, то он ввинчен в зоне крышки.

Статья в тему: Как определить неисправную катушку зажигания самому

Переходная система

В ПС образуются полезные процессы, помогающие обогатить ТВС. Обеднение смеси возможно по причине позднего задействования основного дозатора системы 2 камеры.

Если бы ПС в карбюраторных устройствах не было, при задействовании 2 камеры возникал бы рывок, ведь главный дозатор вступает в работу резко, впрыскивая огромное количество бензина. Роль переходной системы — следить за количеством горючего, чтобы оно поступало плавно, и компенсировать переход задействования дозатора. Именно благодаря переходной системе, мотор плавно переключается в зону высоких нагрузок.

Игольчатый клапан карбюратора 2105, 2107 Озон

Назначение игольчатого клапана карбюратора 2105, 2107 Озон

Игольчатый клапан карбюратора 2105, 2107 Озон, автомобилей ВАЗ 2105, 2107 и пр. предназначен для поддержания в его поплавковой камере заданного уровня топлива, необходимого для обеспечения бесперебойной работы двигателя на разных режимах.

Рассмотрим устройство, принцип действия, проверку игольчатого топливного запорного клапана поплавковой камеры карбюраторов 2105, 2107 Озон.

Устройство игольчатого клапана Озон

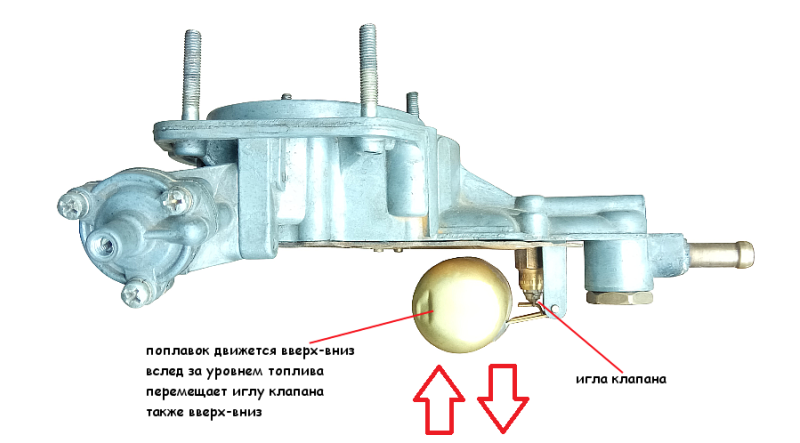

Игольчатый клапан карбюратора Озон установлен в крышке карбюратора. Он представляет собой запорную иглу запирающую отверстие в корпусе. Уплотнение происходит металл по металлу, соосность должна быть идеальной. Малейшее отклонение ведет к разгерметизации узла. В верхнюю часть иглы завальцован подпружиненный шарик, для смягчения ударов, возникающих при движении автомобиля, о язычок поплавка. На иглу надета специальная проволочная скобка (петля) для преодоления подклинивания иглы язычком поплавка.

Принцип действия игольчатого клапана карбюратора Озон

При падении уровня топлива в поплавковой камере поплавок опускается вниз и тянет за собой, через скобку, иглу, тем самым приоткрывая отверстие в корпусе игольчатого клапана. Через это отверстие топливо попадает в поплавковую камеру, уровень опять повышается, поплавок всплывает, приподнимает через язычок и демпфирующий шарик иглу и та, запирает своим острым концом отверстие в корпусе. Такие циклы повторяются постоянно при работе двигателя.

Неисправности игольчатого клапана Озон

Основная неисправность игольчатого запорного топливного клапана поплавковой камеры карбюратора Озон 2105, 2107 — потеря герметичности. В результате чего клапан перестает «держать» напор топлива. Лишний бензин при этом поступает в поплавковую камеру, уровень топлива в ней повышается и бензин под действием разрежения активно выбрасывается через распылители диффузоров в смесительные камеры. Топливная смесь обогащается. Повышается расход топлива, чернеют и отказывают свечи зажигания, появляются проблемы с запуском двигателя и пр. Подробнее о неисправностях игольчатого клапана: «Не держит игольчатый клапан карбюратора Озон».

Проверка исправности игольчатого клапана карбюратора 2105, 2107 Озон

В случае подозрения на не герметичность игольчатого клапана проводим следующие манипуляции.

— Снимаем корпус воздушного фильтра

— Устанавливаем ее вертикально

— На топливоподводящий штуцер надеваем шланг или трубку

— Создаем в нем ртом разрежение (делаем вдох)

— Определяем по скорости падения разрежения исправность клапана

Если клапан исправен, то разрежение или вообще не падает или падает не менее чем через 7 — 8 секунд. В противном случае клапан меняем в сборе.

Перед проверкой необходимо осмотреть игольчатый клапан на предмет засорения посторонними частицами, принесенными бензином. Даже самая маленькая может привести к нарушению работы клапана в частности и двигателя в целом.

При наличии большой кольцевой выработки на наконечнике иглы клапан меняем.

Ремонт игольчатого клапана

Ремонт игольчатого клапана карбюратора «Озон» заключается в притирке его иглы к седлу клапана. В настоящее время такой ремонт нецелесообразен, так как в продаже имеются различные иглы по невысоким ценам. Можно купить любую взамен изношенной и установить в свой карбюратор.

Особое внимание хочется уделить иглам с резиновым наконечником. Они обеспечивают лучшую герметичность и в связи с этим экономичность

Источник

Неполадки карбюратора ДААЗ 2107

Неполадки карбюратора ДААЗ 2107 могут проявляться на всех режимах работы двигателя. Наиболее часто неисправность этого устройства можно определить по следующим признакам:

  • Нестабильная работа на холостом ходу.
  • Провалы в работе двигателя при ускорении.
  • Существенное увеличение расхода горючего.
  • Двигатель не развивает полной мощности.
  • Наблюдаются «чихание» двигателя либо детонация в глушителе.

При наличии даже одного диагностического признака следует как можно скорее проверить карбюратор 2107 на наличие неисправностей.

Карбюратор ДААЗ переливает бензин

Если в двигатель поступает больше бензина, чем необходимо для нормальной работы, то силовой агрегат будет с трудом набирать обороты. В камере сгорания могут раздаваться сильные хлопки, а при полном «заливании» свечей запуск мотора будет невозможен. Восстановление работоспособности карбюратора ДААЗ 2107-1107010-20при такой поломке может заключаться в прочистке воздушных жиклеров, а также выставлении положения поплавка в поплавочной камере. Возможна также негерметичность игольчатого клапана, которая устраняется заменой запорного элемента.

Стреляет в карбюратор ДААЗ 2107

Если стреляет в карбюратор, то также возможен перелив из-за загрязнения жиклеров или неправильной работы поплавкового механизма. Не всегда хлопки в карбюраторе могут указывать на необходимость ремонта этой детали. Неправильно выставленный момент зажигания (слишком раннее), а также прогорание впускных клапанов могут вызывать аналогичный эффект.

Если детали зажигания и системы газораспределения правильно настроены и находятся в исправном состоянии, то потребуется выполнить регулировку карбюратора на ВАЗ 2107.

Карбюратор ДААЗ не подает бензин

Если бензин к карбюратору подводится в необходимом количестве, но в камеру топливо не поступает, то причина наличия такого диагностического признака может заключаться в подклинивании игольчатого клапана. Часто фиксация этого элемента обусловлена механической блокировкой поплавка о стенки поплавковой камеры. Регулировка карбюратора 2107 методом подгибания подвижного элемента позволит полностью устранить неисправность.

Не работает вторая камера карбюратора ДААЗ 2107

Вторая смесительная камера карбюратора ДААЗ 2107 необходима для обеспечения питания мотора повышенным количеством смеси при работе силового агрегата на пределе мощности.

Если не включается вторая камера, то возможно устройство механически не связано с первым элементов. Принцип работы механизма заключается в том, что система включается в работу только после открытия первой заслонки.

Загрязнение главного топливного жиклера второй камеры карбюратора также может являться причиной того, что при повышении мощности мотора дополнительная топливная система не включается в работу. Устранение такой технической проблемы возможно методом промывки и продувки внутренних элементов устройства.

Карбюратора ДААЗ – не работает ускорительный насос

Если при резком увеличении оборотов двигателя наблюдаются провалы, то высока вероятность того, что вышел из строя ускорительный насос. Причиной неполадки может быть засорение жиклера, который осуществляет дозированное поступление топлива в этом механизме. Особенность работы дополнительного элемента заключается в том, что дополнительная порция топлива поступает только при резком открытии дроссельных заслонок. Обеспечение работоспособности такого механизма заключается, в том числе, наличием обратного клапана, который может не работать на карбюраторах классики по причине засорения. В редких случаях неисправность ускорительного насоса обусловлена разрывом диафрагмы, посредством которой образуется нагнетание топлива в дополнительную систему.

Прочистка и продувка внутренних элементов карбюратора позволят полностью устранить проблему. При поломке элементов следует заменить неисправные детали (потребуется приобрести ремкомплект ДААЗ 2107).

Карбюратор глохнет при нажатии на газ

Если двигатель нормально работает в режиме холостого хода, но после нажатия педали акселератора глохнет, то высока вероятность неисправности дозирующей системы первичной камеры карбюратора 1107010.

Причиной нестабильной работы устройства может являться засорение топливного жиклера, поэтому эту деталь следует проверить в первую очередь, если двигатель перестает работать при нажатии на педаль газа.

Регулировка карбюратора

Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации

Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне

Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:

Перед началом настройки нужно снять механизм, промыть и продуть его.
Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки.
Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики.

Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:

  • Система запуска устройства;
  • Холостого хода;
  • Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
  • Уровень СО2.

Далее рассмотрим все стадии подробнее.

Настройка поплавкового механизма

Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:

  1. Снимаем крышку с карбюратора.
  2. Проверяем уровень топливной жидкости (значение должно равняться 28 мм).

Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:

  1. Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
  2. Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
  3. После того, как настройка механизма завершена, верните крышку назад.

Регулировка пускового устройства

Для настройки устройства делаем следующее:

Закрываем подсос (для удобства закрепите скрепкой).
Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора.
Замеряем щель приоткрытой верхней заслонки

Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера.
Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Регулировка холостого хода

Регулировка необходима, когда пропадают холостые обороты

Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией. Что нужно для этого?

  1. Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
  2. Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
  3. После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
  4. Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
  5. Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.

Выставление уровня горючего

Следующий этап подразумевает выставление уровня горючего в камере. Надо удостовериться в том, что игла и её сёдла в порядке, настройки не сбиты, после чего осуществить корректировку. Если на зеркале внутренних частей камеры имеются раковины и выработка, это приведёт к неполному закрытию и переполнению карба.

Уровень горючего определяется по трубке. Она прозрачного цвета, даёт возможность следить за количеством топлива извне. Подсоединение шланга осуществляется по такой вот схеме.

Чтобы сделать правильную настройку, следует разогнуть металлическую пластину поплавка, на которой стоит игла, запирающая поступление топлива. Затем выставить уровень, основываясь на максимально допустимом отклонении от штатных установок на плюс/минус 1 мм.

Разборка и чистка узла

Инструменты для разборки карбюратора понадобятся те же, что и для демонтажа. Процедуру выполняем в следующем порядке:

  1. Кладём изделие на чистую поверхность, отворачиваем крепёж верхней крышки и снимаем её.

Таблица: тарировочные данные жиклёров ДААЗ 2107

Обозначение карбюратора Топливный главной системы Воздушный главной системы Топливный холостого хода Воздушный холостого хода Жиклёр ускорительного насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топл. перепускной
2107–1107010; 2107–1107010–20 112 150 150 150 50 60 170 70 40 40
2107–1107010–10 125 150 190 150 50 60 170 70 40 40

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Прежде чем перейти к регулировки, ознакомьте с фото ниже:

Примечание! Начнём с того что на фото выше изображены винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если из-за этих втулок не удаётся повернуть должным образом винт для регулировки холостого хода, то в таком случае выверните винты и в следствии чего сломайте головки втулок. Когда винты будут вывернуты, смахните с них остатки обломанных втулок и после чего заверните винты на своё место!

Регулировка холостого хода с помощью прибора Газоанализатор:

Примечание! Чтобы вы более подробно понимали, то при заворачивании винта частота оборотов коленвала будет постепенно уменьшаться, а при обратном эффекте то есть при его отворачивании частота оборотов будет постепенно увеличиваться!

2) Теперь плавно перейдите к регулировки содержания «СО» в выхлопных газах, для этого вращайте винт который указан под цифрой «1» на фото выше. При заворачивание винта под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при отворачивании соответственно будет увеличиваться.

Примечание! Регулировать содержание «СО» в выхлопных газах нужно в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать содержание «СО» не нужно, потому что в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати при регулировки винта «1», может изменять частота вращения коленвала!

3) И завершение покрутите винт под цифрой «2», тем самым приведя частоту вращения коленвала в норму. После этого так же рекомендуется при помощи прибора, проверить содержание «СО» в выхлопных газах. Если будет необходимо повторно отрегулируйте оба винта, регулируйте их до того пока работа двигателя и выброс «СО» в атмосферу не будет достигать нормы.

Примечание! После всех регулировок сядьте в автомобиль и резко нажмите и после чего отпустите педаль газа. Убедитесь в том что нажатие на педаль двигатель работает без перебоев, а при её отпускании двигатель у автомобиля не должен глохнуть. В том случае если после отпускания педали газа двигатель заглох, тогда увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту». Частота вращения коленвала регулируется винтом под цифрой «2»!

Регулировка холостого хода без Газоанализатора:

1) Для начала плавно начните вращать винт состава смеси который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленвала не будет максимальной. (Частоту вращения коленвала можно очень легко узнать по показаниям тахометра)

Примечание! При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. При заворачивании этого винта количество выбрасываемых «СО» в атмосферу будет уменьшаться, а при отворачивании наоборот будет увеличиваться!

2) Затем винтом под цифрой «2», установите частоту вращения коленвала «1100 оборотов в минуту».

Примечание! Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании этого винта частота вращения постепенно будет уменьшаться, соответственно при отворачивании она будет постепенно увеличиваться!

3) И в завершении заворачивая винт состава смеси (Цифра 1), добейтесь того чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».

Дополнительный видео-ролик: Ещё один способ регулировки холостого хода, который вы сможете увидеть в видео-ролике приведённом ниже:

Примечание! Даже если вы посмотрите ролик, советуем вам всё таки ознакомиться со статьёй потому что в ней более подробно написано!

Указания по регулировке

Для настройки очищенного и работоспособного карбюратора следует подготовить такой инструмент:

  • короткие плоские отвёртки с узким и широким шлицем;
  • ключ рожковый размером 10 мм;
  • то же, размером 8 мм;
  • узкие пассатижи.

Первичная регулировка заключается в подгонке троса пускового механизма и тяги педали газа. Последняя регулируется просто: пластиковый наконечник выставляется напротив шарнира на оси карбюратора путём закручивания по резьбе. Фиксация производится гайкой под размер ключа 10 мм.

Тросик подсоса настраивается так:

  1. Рычажок в салоне задвиньте до упора, воздушную заслонку поставьте в вертикальное положение.
  2. Проденьте трос в проушину крышки, конец вставьте в отверстие фиксатора.
  3. Удерживая пассатижами «бочонок», затяните болт ключом.
  4. Двигая рычаг подсоса, удостоверьтесь, что заслонка полностью открывается и закрывается.

Следующий шаг — проверка открывания дросселя вторичной камеры. Хода мембраны и тяги должно хватать, чтобы заслонка открывалась на 90°, в противном случае открутите гайку на тяге и подкорректируйте её длину.

Ускорительный насос в дополнительной настройке не нуждается. Отследите, чтобы колесико рычага прилегало к вращающемуся сектору, а конец — к «пятке» мембраны. Если хотите улучшить разгонную динамику, замените штатный распылитель с маркировкой «40» на увеличенный размером «50».

Регулировка холостого хода производится в следующем порядке:

  1. Винт качества выверните на 3—3,5 оборота, количества — на 6—7 оборотов. Используя пусковое устройство, заведите двигатель. Если обороты коленчатого вала будут слишком высокими, уменьшите их винтом количества.
  2. Дайте мотору прогреться, уберите подсос и настройте количественным винтом обороты коленвала 900 об/мин, ориентируясь по тахометру.
  3. Спустя 5 минут заглушите двигатель и проверьте состояние электродов свечей зажигания. Если сажа отсутствует, регулировка окончена.
  4. При появлении на свече чёрного налёта почистите электроды, запустите мотор и закрутите винт качества на 0,5—1 оборот. Показания тахометра выведите на 900 об/мин вторым винтом. Дайте двигателю поработать и вновь проверьте свечи.

Лучший способ настроить карбюратор ДААЗ 2105 — подключить к выхлопной трубе газоанализатор, измеряющий уровень СО. Чтобы выйти на оптимальный расход бензина, нужно добиться показаний 0,7—1,2 на холостом ходу и 0,8—2 при 2000 об/мин. Помните, регулировочные винты не влияют на потребление бензина при высоких оборотах коленвала. Если показания газоанализатора превышают 2 единицы по СО, то следует уменьшать размер топливного жиклёра первичной камеры.

Карбюраторы «Озон» модели ДААЗ 2105 считаются относительно простыми в ремонте и регулировке. Главная проблема — приличный возраст указанных агрегатов, выпускаемых со времён СССР. Некоторые экземпляры выработали положенный ресурс, о чём свидетельствует большой люфт в осях дроссельных заслонок. Сильно изношенные карбюраторы не поддаются настройке, поэтому их приходится менять целиком.

Карбюратор на любом транспортном средстве представляет собой один из узлов топливной системы двигателя внутреннего сгорания. В нем смешивается воздух с топливной жидкостью, и эта смесь подается в цилиндры ДВС. Как видим, эта автомобильная деталь играет очень важную роль в функционировании транспортного средства в целом. Поэтому карбюратор необходимо периодически регулировать. Как это сделать правильно на ВАЗ-2105, вы узнаете из данной статьи.

Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105

Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.

Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.

К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.

Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).

1 – винт количества, 2 – винт качества

Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО2. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.

Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.

Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам

Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата

Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт. Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.

Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.

Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.

Карбюратор “Озон” 2140

Карбюратор “Озон” с индексом 2140 немного отличается от своих собратьев устройством системы холостого хода и предназначен для использования на автомобилях “Москвич”.

Топливный жиклёр холостого хода находится в вертикальном колодце под верхней крышкой карбюратора, выполнен в одном блоке с воздушным жиклёром.

Картонная прокладка верхней крышки карбюратора, в отличии от других карбюраторов “Озон”, должна иметь отдельное отверстие для подвода воздуха к воздушному жиклёру холостого хода.

Между нижней и средней частью карбюратора имеется дополнительный воздушный жиклёр.

19. Винт регулировки количества смеси имеет собственную оригинальную конструкцию для удобства использования на моторах автомобиля “Москвич”. В его корпусе установлена диафрагма, связанная с клапаном ПХХ, который подключается к постоянному источнику вакуума на впускном коллекторе.

20. Рычаг дроссельной заслонки адаптирован под “Москвич”.

21. Штуцер подключения вакуумного регулятора опережения зажигания.

Основные неисправности карбюратора 2140

Затруднён доступ к жиклёру холостого хода. При откручивании жиклёра запрещается использование отвёрток с размерами лезвия несоответствующего жиклёру размера. Более широкая отвёртка нарушает резьбу в колодце, более узкая — ломает воздушный жиклёр.

При замене картонной прокладки под крышкой карбюратора необходимо проверить соответствие отверстий в ней расположению жиклёров.

Винт регулировки количества смеси состоит из двух частей, которые соединяются в одно целое методом завальцовки. В случае нарушения прочности соединения наружная часть винта может вращаться, а внутренняя (регулирующая) остаётся неподвижной. При этой неисправности невозможно регулировать карбюратор.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
