Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).
Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.
Правило:
жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.
Таблица топливных жиклеров карбюратора Солекс 21083
В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных. Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:
- характера распределения смеси по сечению потока;
- дисперсность топлива;
- характер распределения смеси вдоль потока.
Существенное воздействие на структуру потока могут оказывать вид течения эмульсии смеси из канала главной системы распылителя. В зависимости от соотношения производительности в дозирующей системе жиклеров и скорости истечении эмульсии можно получить такие виды течения: ламинарное, пробковое, грубоэмульсионное, осесимметричное и волновое.
Таким образом, в зависимости от изменения вида течения из распылителя главной системы эмульсии в значительной степени будет изменяться однородность состава топливной смеси в рабочих циклах мотора авто. Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя авто. Это удается достичь благодаря равномерной подачи топлива.
Воздушные жиклеры карбюратора Солекс 21083 позволяют отрегулировать совместно с топливными жиклерами оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри бензовоздушного главного тракта нежелательно из-за возможности засорения или засмоления жиклера, что может привести к .
Часто это наблюдается в случае пропуска картерных газов мотора через карбюратор. Правильней всего разместить жиклеры воздушные в специальных карманах, которые буду защищать их от воздействия потока прямого воздуха.
В случае доработки или необходимо уделить должное внимание подбору жиклеров. Этот процесс должен осуществляться в зависимости от объема мотора авто
Таким образом, под большие объемы двигателя, к примеру 1.5-1.7 лучше всего использовать маленькие жиклеры.
Из-за того, что большой объем, за единицу времени проходить будет много воздуха через диффузор, и как следствие будет расходоваться значительно больше топлива. Конечно если вы не собираетесь прокачать свое авто для быстрой езды, тогда для вас это не будет столь существенно. В противном случае лучше установить жиклеры с меньшим сечением.
Начинать подбор жиклера наиболее правильно с топливного, а затем перейти в выбору воздушного. Также следует учесть, что сначала необходимо выбрать жиклеры для первой камеры, а после того как установили на нее жиклеры, следует перейти ко второй камере карбюратора. Только таким способом считается наиболее правильная установка или замена жиклеров.
Квалифицированные специалисты советуют перед тем, как начать работы найти оригинальный карбюратор заводской Солекс 21083, который рассчитан на такой же объем двигателя, который установлен на вашем авто, и попробовать установить на него эти жиклеры. Ниже приведена таблица жиклеров карбюратора Солекс 21083.
В зависимости от предпочитаемого стиля вождения, вы сможете подобрать для себя наиболее оптимальный размер жиклеров. Но учтите, что при использовании жиклеров серии «спорт» расход топлива вашего авто может увеличиться в два раза.
Поэтому если вы предпочитаете оптимальный расход и динамичное авто, то лучше выбрать средний вариант, к примеру «мощностной нормальный» или «мощностной умеренный». Для тех, кто предпочитает размеренный спокойный стиль вождения лучше всего подойдут жиклеры «экономичные». Кстати, есть также еще одна модификация: , у него есть свои плюсы.
А на показано, как правильно подбирать жиклеры для карбюратора Солекс 21083:
Также на эту тему вы можете почитать:
Alex S 14 ноября, 2013
Опубликовано в: Полезные советы и устройство авто
Метки: Как устроен автомобиль, Советы автомобилистам
Замена во всех подробностях
Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.
Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.
Извлечение жиклеров от Солекс
Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.
Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.
Замена прокладки карбюратора
Главный топливный элемент вторичной камеры обозначается буквой «А», а первичной – «Б». Затем приступаем и к снятию воздушных жиклеров, маркирующихся «В» и «Г» для вторичной и первичной камеры соответственно.
Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.
Установка новых деталей Солекс
Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.
Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.
Источник
Основные режимы работы карбюратора
Солекс 21083 выполняет ряд важнейших функций в системе питания силового агрегата в процессе его запуска и функционирования. Расчет и подбор элементов осуществляется на стадии опытно-конструкторских работ в специализированных бюро
При этом разработчикам важно обеспечить устойчивую работу двигателя во всех режимах, для этого как расчеты ведутся исходя из средних показателей
В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:
- Плотность распределения состава по воздушному потоку, проходящему через диффузор.
- Качественность распыления топлива.
- Равномерность распределения воздушно топливной смеси по направлению движения потока.
Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.
Солекс 21083 при условии исправности систем и правильности регулировки обеспечивает стабильную работу двигателя в режиме дросселирования. Наиболее оптимальным для силового агрегата является осесимметричное распределение эмульсии в канале смеси после прохождения жиклеров. Это позволяет добиться относительно равномерного насыщения потока, какие бы внешние условия при этом не возникали.
Регулировка карбюратора Солекс 21083
В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:
- уровень бензина в поплавковой камере;
- количество минимальных холостых оборотов;
- качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).
Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:
- закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
- отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.
В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.
Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:
- засорился жиклер в электромагнитном клапане;
- засорился канал ХХ, который находится под «качественным» винтом;
- неисправен сам электромагнитный клапан (ЭК).
Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:
- на неработающем двигателе снимаем провод с клапана;
- выкручиваем ЭК;
- снимаем с него топливный жиклер, он сдергивается руками;
- включаем зажигание;
- соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.
Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.
Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.
Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу. Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно. Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.
Регулировка карбюратора солекс 21073 на Ниве
Перед началом регулировки, необходимо вставить уровень в поплавковой камере, чтобы не разбирать карбюратор повторно. Для этого топливо закачивают при помощи ручного насоса и снимают верхнюю крышку
Если обратить внимание, то в камере имеется наклонная плоскость, на середине которой и должен располагаться уровень топлива. Если он отличается, то его выставляют при помощи подгибания усиков поплавка
Следующий этап – регулировка воздушной заслонки, пускового зазора и пускового устройства. Здесь нет ничего сложного. Нужно полностью вытянуть подсос, а заслонку закрыть. В таком состоянии фиксируется трос. Теперь нужно опробовать работу заслонки: при полностью убранной рукоятке заслонка должна быть открыта и наоборот.
Теперь выполняется регулировка холостого хода карбюратора (Солекс 21073). Для этого нужно полностью закрутить винты качества и количества, а затем выкрутить регулировочный винт качества на четыре оборота, а количества на три. После этого двигатель запускают и прогревают до рабочей температуры. После устранения перебоев, можно приступать к настройке.
Закрутите винт количества до тех пор, пока обороты не упадут до 800-900 об/мин. Теперь выставить максимальные обороты, вращая винт качества. Снова закручивайте количество до 800 об/мин. Теперь качество настраиваем до тех пор, пока двигатель не начнет слегка потряхивать. Именно этот момент и будет самым оптимальным.
Существует и другой способ, который предусматривает повторение первого цикла до тех пор, пока дальнейшая настройка будет невозможной. Оба способа являются рабочими, поэтому отрегулировать можно по-разному.
Если карбюратор не работает и не регулируется – следует искать подсос лишнего воздуха через прокладки или проверить ГРМ и зажигание. Устраните причины неполадки и попробуйте снова. Для устранения данной неисправности, проверьте зазоры заслонки.
Автомобиль должен стоять на ровной поверхности, а ближний свет и основные потребители электроэнергии должны быть включены. Регулируют только так.
Размеры воздушного и топливного жиклера карбюратора солекс
| диаметр жиклера, ед. |
ВОЗДУШНОГО |
||||||||
| 100 | 125 | 135 | 145 | 150 | 155 | 160 | 165 | ||
|
Т
О П Л И В Н О Г О |
80 | 0,800 | 0,640 | 0,693 | 0,562 | 0,633 | 0,516 | 0,500 | 0,485 |
| 92,5 | 0,926 | 0,740 | 0,686 | 0,638 | 0,617 | 0,597 | 0,678 | 0,661 | |
| 95 | 0,950 | 0,760 | 0,704 | 0,656 | 0,633 | 0,613 | 0,694 | 0,576 | |
| 97,5 | 0,975 | 0,780 | 0,722 | 0,672 | 0,650 | 0,629 | 0,609 | 0,591 | |
| 100 | 1,000 | 0,800 | 0,741 | 0,690 | 0,667 | 0,645 | 0,625 | 0,606 | |
| 102,5 | 1,025 | 0,820 | 0,759 | 0,707 | 0,683 | 0,661 | 0,641 | 0,621 | |
| 105 | 1,050 | 0,840 | 0,778 | 0,728 | 0,700 | 0,677 | 0,656 | 0,636 | |
| 107,6 | 1,075 | 0,860 | 0,796 | 0,741 | 0,717 | 0,694 | 0,672 | 0,662 | |
| 110 | 1,100 | 0,880 | 0,816 | 0,769 | 0,733 | 0,710 | 0,688 | 0,667 | |
| 115 | 1,150 | 0,920 | 0,852 | 0,793 | 0,767 | 0,742 | 0,719 | 0,697 | |
| 117,5 | 1,175 | 0,940 | 0,870 | 0,810 | 0,783 | 0,768 | 0,734 | 0,712 | |
| 120 | 1,200 | 0,960 | 0,889 | 0,826 | 0,800 | 0,774 | 0,750 | 0,727 | |
| 125 | 1,250 | 1,000 | 0,926 | 0,862 | 0,833 | 0,806 | 0,781 | 0,759 | |
| при избытке воздуха 30% смесь (не воспламеняется) переобеднена | < 0,52 | ||||||||
| минимальный расход при избытке воздуха 10 — 20% , то есть 17,1 к 1 | — 0,58 | ||||||||
| нормальное (стехиометрическое) соотношение -14,9 к 1 | — 0,67 | ||||||||
| максимальная мощность при 5 — 15% нехватке воздуха, то есть 12,7 к 1 | — 0,76 | ||||||||
| при избытке бензина 15% смесь (не воспламеняется) переобогащена | > 0,79 |
Основные признаки неисправности карбюратора
- пассивная динамика разгона технического средства, ощущение некого балласта, препятствующего свободному ходу;
- пуск силового агрегата утруднён, независимо от фактической окружающей температуры и степени прогревания самого мотора;
- при запуске происходит длительное чихание;
- педаль акселератора неинформативная, при нажатии часты провалы, рывки;
- потребление топлива необоснованно возросло;
- плавают обороты во время работы на холостом ходу;
- на корпусной части видны отчётливые потеки бензина;
- в фильтре тонкой очистки топлива имеются сторонние частицы, ржа, отходы, ворса. Конечно, при условии, что у владельца вмонтирован очиститель в систему подачи горючего.
Пусковая система
Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.
Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.
Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
Неисправный экономайзер мощностных режимов карбюратора 2108, 21081, 21083 Солекс на автомобилях ВАЗ 2108, 2109, 21099 дает некоторую потерю в мощности и приемистости двигателя автомобиля (при работе двигателя с полной нагрузкой), а также увеличение расхода топлива (незначительное). Возможные его неисправности это повреждение диафрагмы — ведет к отказу экономайзера и как следствие ухудшению мощности, повышению расхода топлива, засорение каналов и жиклеров — также ведет к отказу и падению мощности, не герметичность шарикового клапана — увеличивает расход топлива из-за подтекания из распылителя экономайзера.
Проверка экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
Как таковую, в целом, проверить работу экономайзера мощностных режимов невозможно. Ухудшение в работе двигателя автомобиля, связанное с ним, заметить сложно. Поэтому необходимо снять карбюратор с двигателя и провести проверку его каналов, жиклеров и диафрагмы.
— Проверяем герметичность системы экономайзера
Переворачиваем снятый карбюратор и прижимаем резиновую трубку одним концом к отверстию выхода его воздушного канала.
Ртом или при помощи резиновой груши создаем разрежение (втягиваем воздух). Падения разрежения не должно наблюдаться продолжительное время (секунд 20-30). Если оно падает сразу, то не герметичен корпус экономайзера или повреждена его диафрагма.
Отверстие выхода воздушного канала (канала подачи разрежения) экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс
Герметичность корпуса пытаемся восстановить для начала подтянув винты крепления его крышки. Не помогло, снимаем крышку и меняем диафрагму.
— Проверяем герметичность шарикового клапана
Снимаем крышку корпуса экономайзера, диафрагму с пружиной, плотно приставляем к клапану резиновую трубку и опять создаем в ней разрежение. При исправном клапане падения разрежения наблюдаться не должно.
Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс
Необходимые инструменты и приспособления
— Крестовая среднеразмерная отвертка
— Шлицевая среднеразмерная отвертка
— Сверло диаметром 1 мм
Подготовительные работы
— Устанавливаем автомобиль на ровную площадку
— Снимаем корпус воздушного фильтра двигателя автомобиля
Порядок проверки уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс
Для нормальной работы карбюратора 21073 необходимо определенное положение элементов его поплавковой камеры. Поэтому проверяем два параметра: первое — сам уровень топлива в поплавковой камере и второе – положение поплавков.
Проведем работу по проверке и регулировке уровня топлива в поплавковой камере на примере только что снятого с двигателя 1,7 л автомобиля «Нива» 21213 карбюратора Солекс 21073-1107010 работа которого стала вызывать небольшие провалы при нажатии на педаль «газа». Карбюратор ни когда не подвергался самостоятельной регулировке, поэтому все размеры оригинальные (заводские).
— Запускаем двигатель автомобиля и даем ему поработать 3-5 минут
При этом поплавковая камера автоматически заполнится топливом до проверяемого рабочего уровня.
— Снимаем верхнюю часть (крышку) карбюратора
Отворачиваем пять винтов крепления крышки при помощи крестообразной отвертки.

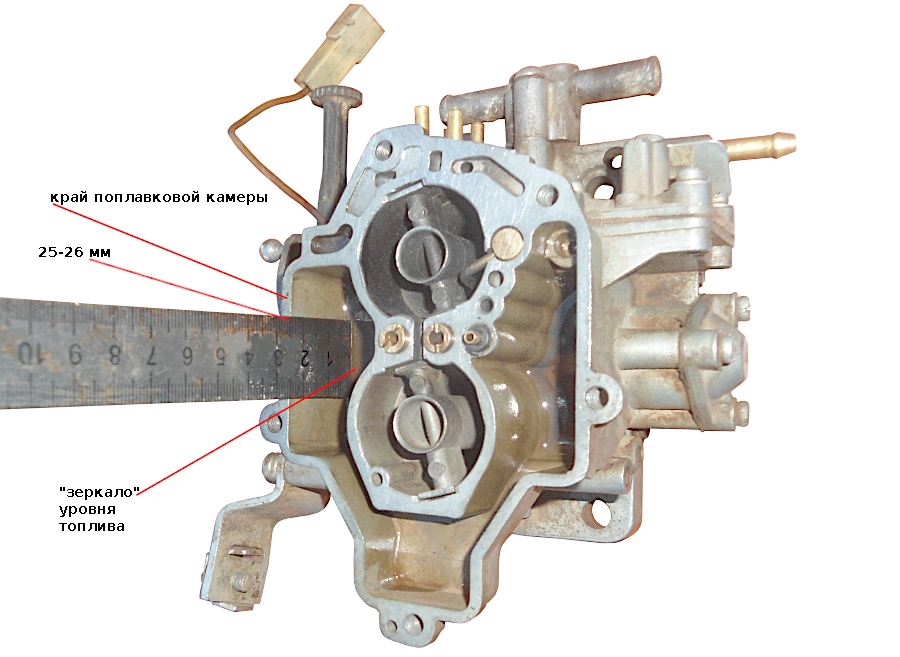

— Замеряем расстояние от края поплавковой камеры до зеркала топлива (измеряем уровень топлива)
Используем линейку. Расстояние от края поплавковой камеры до «зеркала» топлива, в случае если уровень топлива нормальный, должно составлять 25-26 мм. См. фото выше.
Если уровень топлива соответствует норме дальнейшие измерения можно не проводить. Но на всякий случай проверим положение поплавков, вдруг один из них задевает за стенки поплавковой камеры.
— Замеряем расстояние между выступами на нижней поверхности поплавков и картонной прокладкой крышки
Для этого переворачиваем крышку карбюратора поплавками вверх и ставим ее на горизонтальную поверхность. Просовываем сверло диаметром 2 мм между выступом на нижней части поплавка и картонной прокладкой (она должна быть плотно прижата к крышке). Сверло должно входить с легким защемлением. Проводим проверку для второго поплавка. При уровне топлива 25-26 мм расстояние между поплавками и прокладкой должно составлять 2 мм. Это взаимозависимые величины. Если расстояние больше или меньше, то при помощи шлицевой отвертки и пассатижей немного подгибаем верхний язычок на рычагах поплавков. Проводим проверку еще раз.
На нашем тестируемом карбюраторе 21073 Солекс сверло 2 мм свободно прошло между прокладкой и краем поплавка. Если чуть ужать картонную прокладку, то с небольшим защемлением входит сверло диаметром 2,5 мм (еще раз повторюсь, что регулировка карбюратора не разу не проводилась и все его настройки и размеры «заводские»).

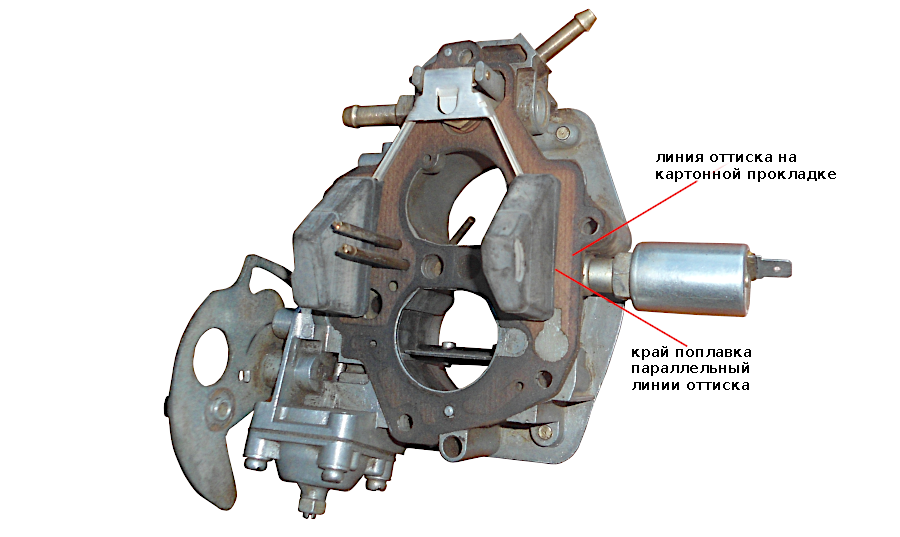

— Проверяем положение поплавков относительно стенок поплавковой камеры
Смотрим сверху на горизонтально установленную крышку карбюратора. Поплавки должны располагаться параллельно линиям оттиска на картонной прокладке крышки. Если нет, подгибаем рычаги поплавков.

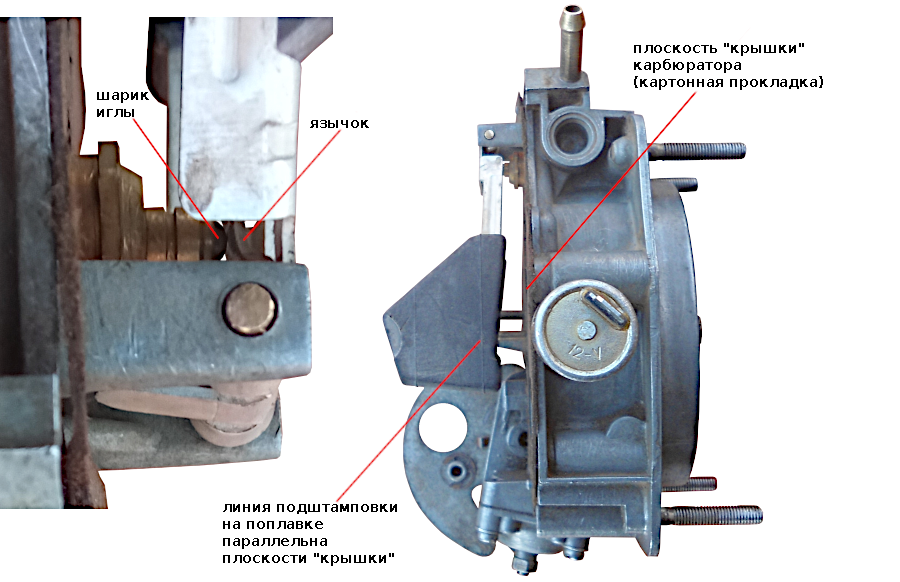

Ставим крышку вертикально. Смотрим на линию подштамповки на боковой части поплавка. Она должна быть параллельна плоскости крышки. Аналогично проверяем второй поплавок. При этом язычок на рычагах должен слегка утапливать шарик иглы запорного клапана. Если параллельности нет, подгибаем рычаги поплавков и (или) язычок.
— Регулируем полный ход поплавков
Ставим крышку горизонтально. Линейкой измеряем расстояние от нижних углов каждого из поплавков до плоскости картонной прокладки крышки. Запоминаем цифру.
Поднимаем поплавки вверх, имитируя их опускание на дно поплавковой камере при падении в ней уровня топлива. Измеряем линейкой расстояние от нижних углов поплавков до картонной прокладки. Оно должно составлять: первая запомненная цифра плюс 15 мм. Например, 3 мм плюс 15 мм равно 18 мм. Если расстояние не соответствует требуемому, то добиваемся его соответствия подгиная задний язычок на рычагах поплавков и проводя проверку заново.
Все, проверка и регулировка уровня в поплавковой камере карбюратора 21073-1107010 Солекс полностью проведена пора его устанавливать на двигатель и проверять исчез ли «провал» в работе двигателя при нажатии на педаль «газа».
Примечания и дополнения
— Если уровень топлива в поплавковой камере карбюратора выставлен верно, а проблемы в работе двигателя все равно имеются, необходимо проверить герметичность запорного клапана поплавковой камеры и наличие «подсоса» постороннего воздуха в карбюратор.
Еще статьи по регулировке и настройке карбюратора 21073-1107010 Солекс
— Регулировка привода воздушной заслонки карбюратора 21073-1107010 Солекс
Сравнительный тест-ремонт
Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать
Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.
Подбор видов жиклеров на карбюратор Cолекс 21073 – одна из составных частей его настройки для наиболее разумной дальнейшей эксплуатации. А прежде чем сменять одно на другое, надо в корне понять: зачем, и что это за деталь такая?
Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.
Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.
Далее надо определиться, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).
Движок 1,5 Д. карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.
А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.
Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.
После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).
Диагностика неисправностей карбюратора «Солекс 21073» на «Ниве»
Любой механизм подвержен физическому износу в процессе его эксплуатации. Так и карбюратор «Солекс 21073» на «Ниве» нуждается в периодическом осмотре и обслуживании. При обнаружении любой неисправности для начала необходимо провести диагностику. Причины неисправности карбюратора могут быть разные. Это и заправка некачественным бензином, и грязный воздушный фильтр. В результате, мелкие частицы грязи попадают в камеру карбюратора. Отсюда появляются неполадки в системе в виде повышенного расхода топлива и плохой работы механизма в целом. Не нужно спешить менять карбюратор на новый. Простая чистка и регулировка поможет устранить перечисленные симптомы.
Особенности карбюратора
При модернизации Нивы в 1994 году было решено поставить на нее карбюратор Солекс. До этого применялся агрегат с названием Озон. Какой из них лучше? Этот вопрос интересует многих владельцев.
Озон оснащен прерывателем старого образца. Кроме того, у него отсутствует вакуумкорректор. Солекс же не имеет микропереключателя от экономайзера. Это негативно влияет на чистоту выхлопа, а также отчасти на расход горючего. Оба карбюратора имеют как свои преимущества, так и недостатки. Однако инженеры Ваз останавливают свой выбор именно на Солекс, как на более современной модели. В свою очередь, многие владельцы машин с этим карбюратором частенько жалуются на его некорректную работу. Специалисты объясняют, что это вызвано в первую очередь использованием топлива низкого качества. Кроме того, неприятности могут возникать у тех, кто редко меняет топливный либо воздушный фильтр, а также не очищает карбюратор от масляной копоти, поступающей через вентиляционную систему. Некоторые владельцы старых автомобилей Нива, оборудованных Озоном, решили самостоятельно поставить вместо него Солекс. И не жалеют об этом.
Регулировка карбюратора ВАЗ 21213
Эта процедура может понадобиться когда при движении появляются рывки или провалы. Кроме того, регулировка нужна, если у машины неустойчивый холостой ход. Желательно знать какой расход топлива сопровождает эти симптомы. Если нет никакого желания обращаться в автомастерскую, можно отрегулировать карбюратор Ваз 21213 и устранить причины некорректной работы своими руками. Это не намного сложнее чем регулировка карбюратора Ваз 2101.
Для начала необходимо снять воздушный фильтр. Но перед этим двигатель должен поработать хотя бы несколько минут. Теперь можно отсоединить шланг подачи топлива. Чтобы снять крышку карбюратора потребуется открутить пять болтиков. Сняв крышку, кладем ее на ровную поверхность. Теперь берем штангенциркуль и замеряем расстояние от кромки корпуса поплавковых камер до уровня топлива, находящегося в них. В норме должно быть 25,5 мм. В случаях несоответствия норме следует подогнуть язычок кронштейна поплавков. Для достижения положительного результата это, вероятнее всего, придется сделать не один раз. После каждого подгибания проверяем расстояние до топлива и корректируем свои действия. Добившись успеха, собираем все обратно.
Теперь необходимо отрегулировать работу двигателя на холостом ходу. Для этого полностью закручиваем винт качества смеси. Затем откручиваем его на 4 оборота. Заводим мотор, включаем лампы дальнего света и вентилятор. Рукоятка подсоса должна быть утоплена. Винтом, регулирующим количество смеси, доводим количество оборотов до 800 в минуту. После этого, винтом качества добиваемся максимальных оборотов. Теперь винтом количества снижаем обороты до 900 в минуту. Снова переходим к винту качества, и уже им снижаем обороты до 800. Заворачиваем винт качества до той поры, когда работа двигателя станет неустойчивой. Как только это произошло, отворачиваем винт качества на 1 оборот. И, наконец, винтом количества добиваемся необходимого уровня оборотов. Какой необходим? Для лета от 800 до 900, для зимы от 900 до 1000 оборотов в минуту.
