Проблемы моторов tfsi семейства ea888 3-го поколения (gen.3)

Устройство двигателя AAR

Производство данной силовой установки началось в 90-ом году 20 века. Двигатель предназначался для автомобилей концерна AUDI и устанавливался до июня 1996. Агрегат не был похож на своих собратьев: рядная 5-цилиндровая установка — это что-то новенькое. Мотор построен на основе чугунного блока цилиндров. Благодаря этому материалу элемент легко поддается капитальному ремонту и реставрации. Объем в 2300 куб.см. достигается за счет хода поршня равного 86,4 мм и диаметра цилиндра, который составляет 82,5 мм.

Головка блока цилиндров выполнена из алюминия. Ее конструкция достаточно проста — один распредвал и 10 клапанов — по 2 на каждый цилиндр. OHC «головы» отличаются поразительной надежностью, там просто нечему ломаться. Гидрокомпенсаторы и фазовращатели не предусмотрены. Мотор нетребователен к качеству моторного масла, это выгодно отличает его от конкурентов. Привод ГРМ осуществлен с помощью ремня. Стоит отметить, что при его обрыве двигатель AAR не гнет клапана.

На фото отчетливо видны трубки системы механического впрыска топлива KE-Jetronic. Данный элемент нередко доставляет проблемы автовладельцам, сложно найти мастера, умеющего настраивать джитроник.

Атмосферная установка оснащена распределенным механическим впрыском топлива Ke Jetronic 3. Система зажигания построена вокруг трамблера, привод которого осуществляется с помощью распредвала. Умельцы устанавливают электронный впрыск топлива, это снижает расход бензина, а также повышает надежность силовой установки.

Двигатель достаточно популярен, он отличается приемистостью, надежностью и невысоким расходом топлива. Да, автолюбители не оценили механический впрыск топлива, но к остальным конструктивным решениям претензий нет. Особенности силовой установки представлены ниже:

  • Длинноходная архитектура ЦПГ;
  • чугунный блок и алюминиевая ГБЦ;
  • простейший механизм ГРМ OHC;
  • механический впрыск топлива;
  • трамблерное зажигание;
  • 5-цилиндровый блок двигателя;
  • отсутствие гидрокомпенсаторов;
  • ременной привод ГРМ.

С каким двигателем лучше выбрать Audi A4

Выбирая Audi A4 первого поколения, рекомендуется присмотреться к бензиновому мотору ABC. Он имеет чугунный блок цилиндров, обеспечивающий большой ресурс и запас прочности. Ремонтопригодность ABC на высоком уровне. При этом из-за солидного возраста мотора, у него обычно есть весьма большой перечень неполадок.


Мотор ABC

Среди турбодизелей с прямым впрыском и классическим топливным насосом высокого давления лучшим вариантом является AHU. Он не преподносит проблем с изменяемой геометрией, что выгодно выделяет двигатель среди прочих силовых установок. Мотор стал первым в своей линейке. При желании иметь авто с улучшенным крутящим моментом рекомендуется выбирать двигатель AHH. Это все тот же AHU, но с турбиной, имеющей гибкое управление надувом.


Силовой агрегат AHU

Неплохим выбором будет Audi A4 с силовым агрегатом AKE. Однако следует учитывать, что мотор чувствителен к соблюдению интервалов технического обслуживания и не любит слишком спортивного стиля вождения. У него есть проблема с запасом прочности распредвалов. Решить проблему с валами удалось лишь на моделях моторов, название которых начинается на букву «B». Примером такого силового агрегата с усовершенствованными распредвалами является BFC.

На A4 Allroad Quattro отлично показывает себя двигатель CNCD. Он имеет прочный чугунный блок цилиндров, что нехарактерно для современных моторов. Силовая установка оборудована системой изменения величины открытия выпускных клапанов. Мотор лишен инженерных просчетов, что наилучшим образом сказывается на надежности и ресурсе ДВС.


Мотор CNCD

Среди новых Audi A4 неплохим вариантом будет выбор авто с двигателем CYRB. Мотор заточен под современные тенденции заботой об экологии. При этом силовой агрегат обеспечивает отличную динамику для A4 и достойную проходимость для A4 Allroad Quattro. Все это сочетается с отменной экономичностью двигателя CYRB.

Тюнинг моторов Audi 80

Двигатели Audi 80 обладают большим запасом прочности. Их правильный поверхностный тюнинг практически не влияет на их ресурс. Поэтому установка нулевика, прямотока и облегченных шкивов популярна среди автовладельцев. Легкая модернизация способна добавить до 15-25 л.с.


Поверхностный тюнинг

Глубокий тюнинг включает замену поршней, шатунов, коленвала и других деталей. Блоки цилиндров из чугуна на Audi 80 легко выдерживают двукратное и трехкратное увеличение мощности

При этом важно учитывать риски такого тюнинга. Глубокая модернизация может привести к полному разрушению двигателя


Глубокий тюнинг ABK

Плюсы и минусы

На момент создания B20B устройство ДВС считалось лучшим в мире. Подобного индекса мощности 100 л.с./1000 см3 объема не имел ни один мотор серийного гражданского автомобиля. Столь мощные силовые приводы устанавливались либо на спорткары, либо на мотоциклы.

Основными достоинствами конструкции B20B являются:

  • высокий эксплуатационный ресурс;
  • многократный капремонт;
  • удобная для обслуживания компоновка навесного оборудования;
  • отсутствие соударения поршней/клапанов при обрыве ГРМ ремня;
  • возможность самостоятельной модернизации (установки VTEC) для достижения 200 – 220 л. с.;
  • изначально высокие характеристики.

ГРМ B20B без гидротолкателей

«Ауди 80» (Б4) (инжектор)

Ниже представлены характеристики моделей с инжекторами, оснащенных двигателями объемом 2,3 и 2,6 л.

Audi 80 2.3 E Quattro:

  • Годы выпуска – 1991-1992.
  • Кузов – седан.
  • Мощность – 133 конских сил.
  • Крутящий момент – 4000 вращений в минуту.
  • Скоростной порог – 200 км/ч.
  • Набор скорости до «сотни» – 9,9 сек.
  • Компрессия – 10.
  • Привод – два ведущих моста.
  • Коробка передач – механика на 5 диапазонов.
  • Система тормозов – дискового типа.
  • Данные по габаритам – 4,48/1,7/1,41 м.
  • Масса – 1,83 т.
  • База колес – 2,6 м.
  • Вместимость топливного резервуара – 66 л.

Продолжая изучать, какой двигатель «Ауди 80» (Б4) лучше, рассмотрим технические параметры модификации 2.6 E Quattro:

  • Начало производства – 1992 год.
  • Показатель мощности – 150 лошадиных сил.
  • Оборотистость – 3500 вращений в минуту.
  • Максимальный показатель скорости – 210 км/ч.
  • Разгонятется до «сотни» за 9,5 секунды.
  • Потребление топлива – 10,5 л/100 км в комплексном режиме.
  • Питание – инжектор.
  • Привод – полный.
  • КПП – механика на 5 диапазонов.
  • Подвеска – передний поперечный и задний двойной рычаг.
  • Система тормозов – дисковый узел.
  • Габариты – 4,48/1,7/1,41.
  • Вес – 1,89 т.
  • Вместимость багажника – 430 л.

Тюнинг моторов Audi 80

Двигатели Audi 80 обладают большим запасом прочности. Их правильный поверхностный тюнинг практически не влияет на их ресурс. Поэтому установка нулевика, прямотока и облегченных шкивов популярна среди автовладельцев. Легкая модернизация способна добавить до 15-25 л.с.


Поверхностный тюнинг

Глубокий тюнинг включает замену поршней, шатунов, коленвала и других деталей. Блоки цилиндров из чугуна на Audi 80 легко выдерживают двукратное и трехкратное увеличение мощности

При этом важно учитывать риски такого тюнинга. Глубокая модернизация может привести к полному разрушению двигателя


Глубокий тюнинг ABK

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Краткое описание Audi A4

Первое поколение дебютировало в 1994 году. Машина поступила в серийное производство в ноябре того же года. Авто выпускалось в кузовах седан и универсал. Audi A4 была построена на платформе B5.


Audi A4 первого поколения

Второе поколение было представлено в 2000 году. Выпуск авто наладили в 2001 году. В качестве основы использовалась новая платформа B6. Еще одной особенностью стало добавление в модельный ряд Audi A4 с кузовом кабриолет.


Второе поколение Audi A4

В 2004 году появилось третье поколение Audi A4. Производитель продолжил использовать платформу B6. При этом авто претерпело существенные изменения. Машина отличается от предыдущей модели:

  • управлением;
  • системой курсовой устойчивости;
  • электроникой;
  • навигацией;
  • геометрией подвески.


Третье поколение авто

Первые фотографии четвертого поколения Audi A4 появились 2007 году. В сентябре того же года на автосалоне во Франкфурте состоялась официальная премьера седана. Универсал был представлен публике на Женевском автосалоне в 2008 году. В качестве основы была использована модульная платформа MLP.


Машина четвертого поколения

В 2015 году состоялся дебют седана Audi A4 пятого поколения. Универсал Ауди был представлен публике годом позже. Машина создана с заботой об экологии и упором на экономичность. Под ее капотом применены гибридные силовые установки и система отключения половины цилиндров.


Пятое поколение Audi A4

Краткое описание Audi 80

Первое поколение Audi 80 дебютировало в 1973 году. Машина получила звание «Европейский автомобиль года». В США авто поступило в продажу с названием Audi Fox. Осенью 1976 года машина подверглась рестайлингу, в результате которого:

  • появились квадратные фары вместо круглых;
  • расширилась линейка карбюраторных моторов;
  • улучшились экологические показатели;
  • на авто начали серийно ставить инжекторный двигатель.


Audi 80 первого поколения Второе поколение Audi 80 появилось в Европе в 1978 году. Годом позже машина начала продаваться в Северной Америке. Авто выпускалось на платформе B2. В 1984 году машина подверглась рестайлингу, в результате которого изменения коснулись:

  • переднего и заднего бампера;
  • расположения блока предохранителей;
  • крышки багажника;
  • электропроводки;
  • рулевого колеса;
  • торпеды;
  • передних фар;
  • подрулевых переключателей.


Второе поколение Audi 80

Третье поколение было представлено в сентябре 1986 года. Обновленная Audi 80 поступила в продажу в 1987 году. Машина получила в качестве основы платформу B3. Кузов стал полностью оцинкованным, что позволило ему отлично противостоять коррозии. В 1989 году машина подверглась небольшой модернизации.


Audi 80 третьего поколения

Четвертое поколение Audi 80 появилось в 1991 году. В качестве основы была взята платформа B4. Под капотом авто популярность получили шестицилиндровые двигатели. Для европейского и североамериканского рынка выпускались немного разные машины из-за отличающихся норм безопасности конструкции при аварии. От предыдущего поколения новая Audi 80 отличалась:

  • наличием опциально доступных подушек безопасности;
  • объединением решетки радиатора с крышкой капота;
  • удлинением багажника;
  • увеличением колесной базы;
  • применением 15-дюймовых колес;
  • наличием откидных сидений;
  • упрощением конструкции подвески;
  • улучшенной звукоизоляцией;
  • использованием более дорогих материалов отделки.


Четвертое поколение Audi 80

Надёжный 2.0 TDI серии EA188

Близким к предыдущему мотору является двухлитровый ЕА 188. Объем у него немного больше, за счет изменения конструкции головки блока цилиндров.

  • Алюминиевый ГБЦ
  • 4 разнонаправленных клапана на каждом цилиндре
  • 2 распредвала
  • гидрокомпенсаторы.

Сначала мощность была небольшой, затем увеличилась до 170 л.с.

Ресурс пробега составляет более четырех сотен тысяч, но требуется постоянно уделять машине внимание и проводить профилактику и ремонт:

  • регулярно заменять шестигранник маслопривода – после каждых150 тысяч пробега
  • проверять форсунки, патрубки и фильтры – это затормозит растущее потребление масла
  • регулярная проверка состояния турбины – это предупредит снижение тяги.

История моторов

Для компании Audi 1997 год ознаменовался прекращением выпуска I-го поколения модели Audi A6 (C4-4A) и переходом к продажам модели II-го поколения. Также компания отказалась от поддержки первых бензиновых V6-двигателей концерна VAG, среди которых был 2,6-литровый ABC мотор мощностью 150 л.с. и 2,8-литровый AAH двигатель мощностью 174 л.с.

Инженеры четко осознавали необходимость разработки нового мотора, так как прожорливость и заурядность бензиновых V6 от Audi 100 и A6 (C4) была очевидна.

В результате анализа рынка, компания Audi поставила задачу в кратчайшие сроки разработать новый мотор, который бы подходил для следующего поколения модели A6. В 1995 году миру был представлен новый мотор V6 в двух версиях – объемом 2,4 литра (индекс AGA) и 2,8 литра (индекс ACK). Именно он в дальнейшем нашел свое применение во II-ом поколении модели Audi A6 в кузове 4B.

Мотор V6 рабочим объемом 2,8 литра впечатлял 5-клапанами на цилиндр (30 клапанов на один мотор!)

В те годы 6-цилиндровый двигатель объемом 2,8 литра взбудоражил автолюбителей, ведь на один цилиндр работало сразу 5 клапанов!

Теперь за управление системой распределенного впрыска топлива в новом бензиновом V6 отвечал отдельный микропроцессор. Большие нововведения коснулись системы газораспределения, что особенно выделялось на фоне устаревших моделей с одним распредвалом в ГБЦ (OHC). С целью улучшения параметров КПД, в каждую головку блока цилиндров было установлено два распредвала (DOHC). Это позволило одновременно управлять открытием 30 клапанов двигателя. Из 5 клапанов каждого цилиндра, 3 были впускными и 2 выпускными.

Младшая 2,4-литровая V-образная «шестерка» солидно выглядела под капотом.

В подкапотном пространстве 2,4-литровая версия нового V6 выглядела мощно.

Как уже было ранее упомянуто, 2,4-литровый AGA мотор мощностью 165 л.с. и 2,8-литровый ACK двигатель мощностью 193 л.с. стали первыми представителями линейки V6 II-го поколения.

Именно эти моторы нашли свое применение в таких моделях, как Audi A6 (C5), Audi A4 и Volkswagen Passat (B5). Характеристики A6 были впечатляющими, новые версии V-образных «шестерок» разгоняли автомобиль до 100 км/ч за 9,2 и 8,1 с. Что же касается легкого кузова Audi A4 – время разгона было еще меньше. Особенно хорошо 2,8-литровый ACK мотор показал себя в VW Passat B5. С ним модель продавалась намного чаще, пока компанией Volkswagen не был разработан 4,0-литровый W8, который полностью перевернул игру.

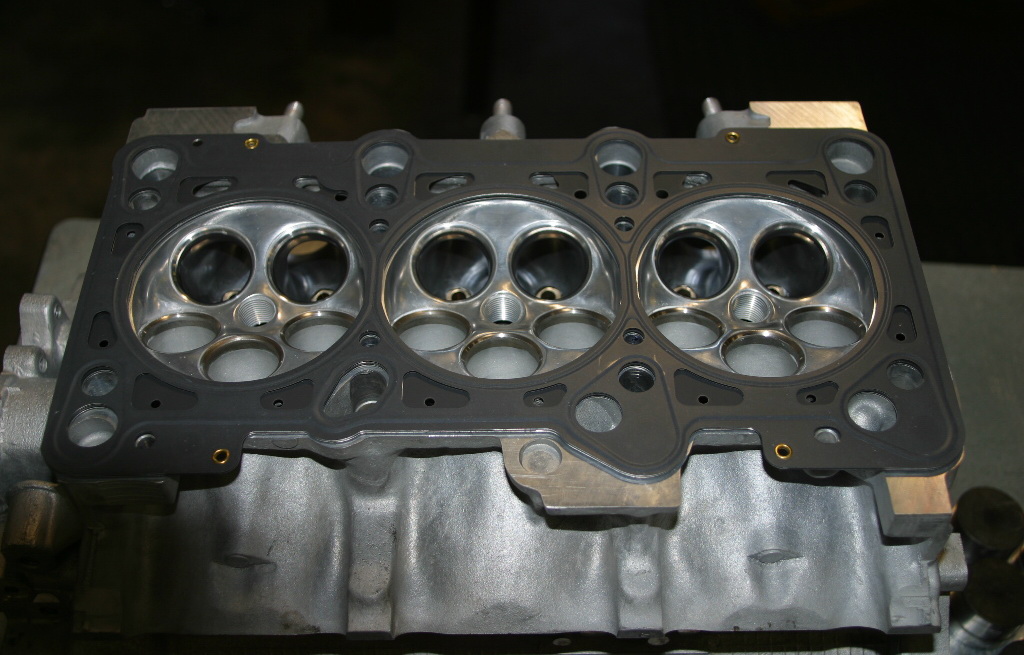

15-клапанные головки блоков проблем не создавали. Главное, не стоило экономить на масляном сервисе и самом моторном масле.

Серьезных проблем с двигателем, учитывая 15-клапанные ГБЦ, не наблюдалось. Если агрегату оказывался качественный масляный сервис, он мог служить долгие годы.

Тем не менее инженеры компании Audi не стали расслабляться и уже в 1998 году представили новый 2,7-литровый двигатель с двойным турбонаддувом. Именно он стал первым битурбомотором V6 II-го поколения с мощностью 230 л.с. Данный агрегат способен был разогнать за 7,5 секунд разогнать Audi A6 в кузове C5 до 100 км/ч.

Первым битурбомотором V6 второго поколения стал 230-сильный агрегат.

Начиная с 1998 года, турбодвигателям стало уделяться все больше внимания. В результате новых разработок, в 2000 году на автомобили компании Audi стали устанавливать моторы битурбо с заводским обозначением ARE. Это были 2,7-литровые агрегаты с мощностью в 250 «лошадей». Однако самым значимым событием стала эксклюзивная версия битурбодвигателя 2,7T с увеличенной до 265 л.с. мощностью. Он устанавливался на Audi S4/ S4 Avant в кузове B5. Теперь первая «сотня» давалась ему за 5,6 секунд!

В 2001 году ситуация относительно новых разработок стала спокойнее. Из нововведений можно отметить повышение отдачи 2.4-литрового мотора до 170 л.с. В то же время 3,0-литровый атмосферный мотор (ASN или AVK) мощностью 220 л.с. стал главным V6 двигателем для автомобилей Audi. Не меньшей популярностью пользовался и 218-сильный мотор BBJ. Среди особенностей этих двигателей можно выделить облегченный блок цилиндров, изготовленный из алюминия, наличие на каждом распределительном вале отдельных фазовращателей. Таким образом сформировалось III-е поколение бензиновых V6 агрегатов от немецкого концерна VAG.

B20B

Производство  Honda Motor Company
Марка двигателя B20B
Годы выпуска 1995-2002
Материал блока цилиндров алюминий
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 89
Диаметр цилиндра, мм 84
Степень сжатия 8.8-9.6
Объем двигателя, куб.см 1972
Мощность двигателя, л.с./об.мин 126-150/5400-6300
Крутящий момент, Нм/об.мин 180-184/4800-4500
Топливо 92/95
Экологические нормы до Евро 2
Вес двигателя, кг ~145
Расход  топлива, л/100 км
— город
— трасса
— смешан.
11.9
8.4
10.0
Расход масла, гр./1000 км  до 1000
Масло в двигатель 5W-30
5W-40
10W-30
10W-40
Сколько масла в двигателе 3.8
При замене лить, л 3.5
Замена масла проводится, км  10000
(лучше 5000)
Рабочая температура двигателя, град. 90
Ресурс двигателя, тыс. км
— по данным завода
 — на практике

300+
Тюнинг
— потенциал
— без потери ресурса
400+
н.д.
Двигатель устанавливался Honda C-RV
Honda Orthia
Honda S-MX
Honda StepWGN

Двигатель В20В это популярный и самый объемный представитель хондовской серии B (B16, B17, B18), в основе которой лежит алюминиевый блок цилиндров со стальными гильзами. Высота блока цилиндров B20 — 212 мм, коленвал имеет ход поршня 89 мм, длина шатунов 137 мм, а высота поршней 30 мм.
Головка мотора двухвальная 16-ти клапанная, привод ГРМ ременной, замену ремня нужно проводить каждые 100.000 км, в случае обрыве ремня ГРМ, мотор клапана чаще не гнет, чем загибает. Двс гидрокомпенсаторами не оснащен, регулировка зазоров клапанов на B20B проводится раз в 40.000 км. Мотор предельно простой, системы изменения фаз газораспределения VTEC нет, но путем нехитрых манипуляций этот вопрос решается, об этом будет чуть позже.
Моторы B20B имели некоторые вариации, самые первые шли в 128-ми сильном исполнении, после 1998 года мощность возросла до 147 л.с., японки помощнее — 145 л.с., с 98-го года — 150 л.с.
Моторы серии B, по праву, считаются одними из самых надежных и неприхотливых двигателей Honda, каких-либо явных слабых мест у мотора нет: недолго живут сальники распредвалов, на серьезных пробегах может пробить прокладку ГБЦ, периодически умирает помпа или термостат, после чего получаем перегрев.

В общем и целом, движок очень хорош, при должном обслуживании ходит долго, ресурс b20b около 300 тыс. км и более. Если же мотор приехал и требует капремонта, то проще и дешевле купить контрактный двигатель B20B, цена не кусается.

Двигатель В20В выпускался до 2001 года, затем был заменен на более современный К20А.

Атмосферник. B20B VTEC

Самый распространенный, рациональный и, действительно, едущий вид тюнинга В20В, это установка VTEC ГБЦ от В16. Подобные преобразования позволят заметно увеличить КПД двигателя и его мощность, без серьезного ущерба для ресурса, надежности и прочее.

Для этого нужна головка от В16 или В18 в сборе, шпильки ARP, Hondata для настройки и различная мелочевка, на выходе получим более 200 л.с.

Чтоб отжать мотор до конца, меняем поршни на WISECO (или другие) под степень сжатия 12 (или больше), делаем портинг головы, распредвалы Skunk2 Stage 2, легкие клапаны, холодный впуск с большой заслонкой, ресивер Skunk2 (или другой), форсунки производительностью 300-360 сс, бензонасос Walbro 255 lph, выхлоп 4-2-1 на 63 трубе. В итоге получим около 240 атмосферных сил, на стандартных валах поменьше, на еще более злых поболее, но слишком сильно крутить тоже не стоит. Тюнинг ГБЦ B16A/B16B описан в этой статье.

B20B турбо

Для еще более адского валилова, можно турбануть вышеописанную конфигурацию, предварительно заменив поршни на другие, под низкую степень (около 8.

5), шатуны Carrillo, валы попроще (стандарт или stage 1), форсунки 550 сс (и более), на ebay выбираем понравившийся турбокит с интеркулером и всем сопутствующим, ставим, настраиваемся и надуваем за 300 л.с.

Этого точно должно хватить, но нужно помнить, увеличивая мощность, стоит позаботиться и об остальных узлах автомобиля, поэтому финансовые затраты на постройку мощных корчей будут недетскими.

РЕЙТИНГ ДВИГАТЕЛЯ: 4++

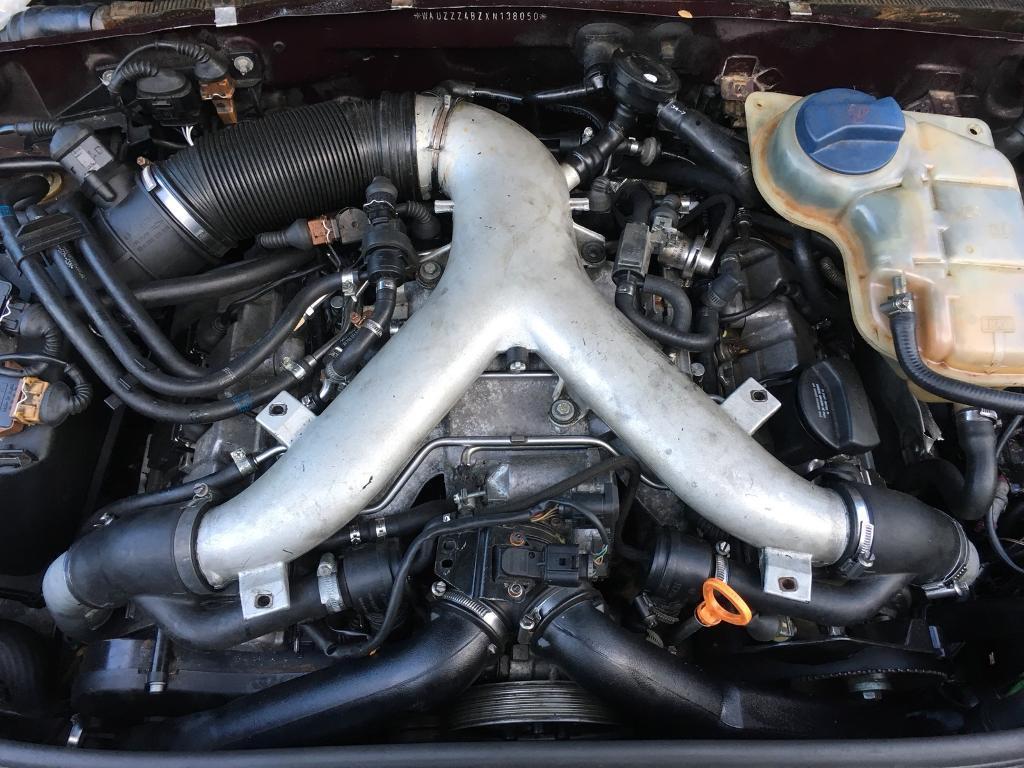

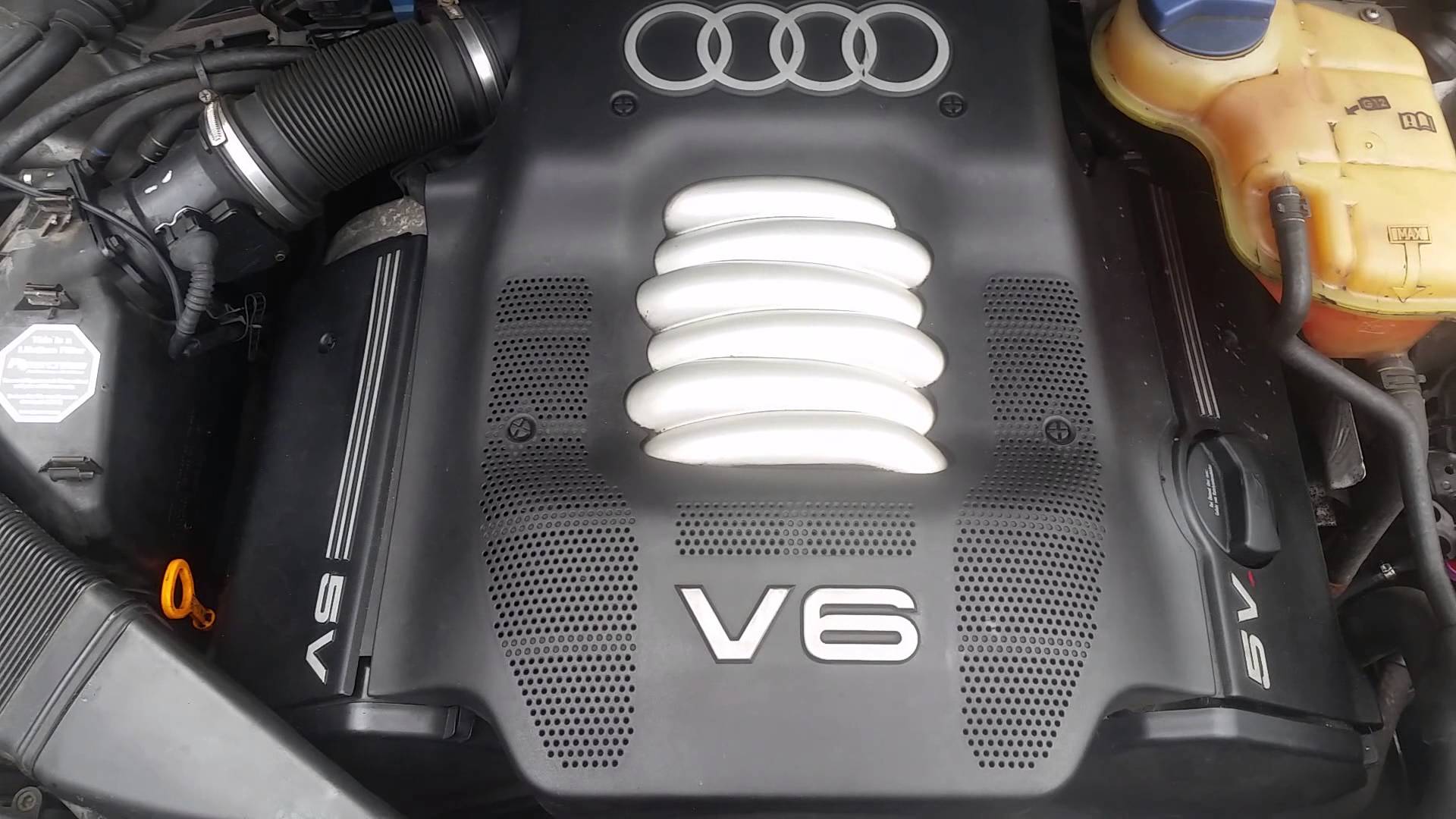

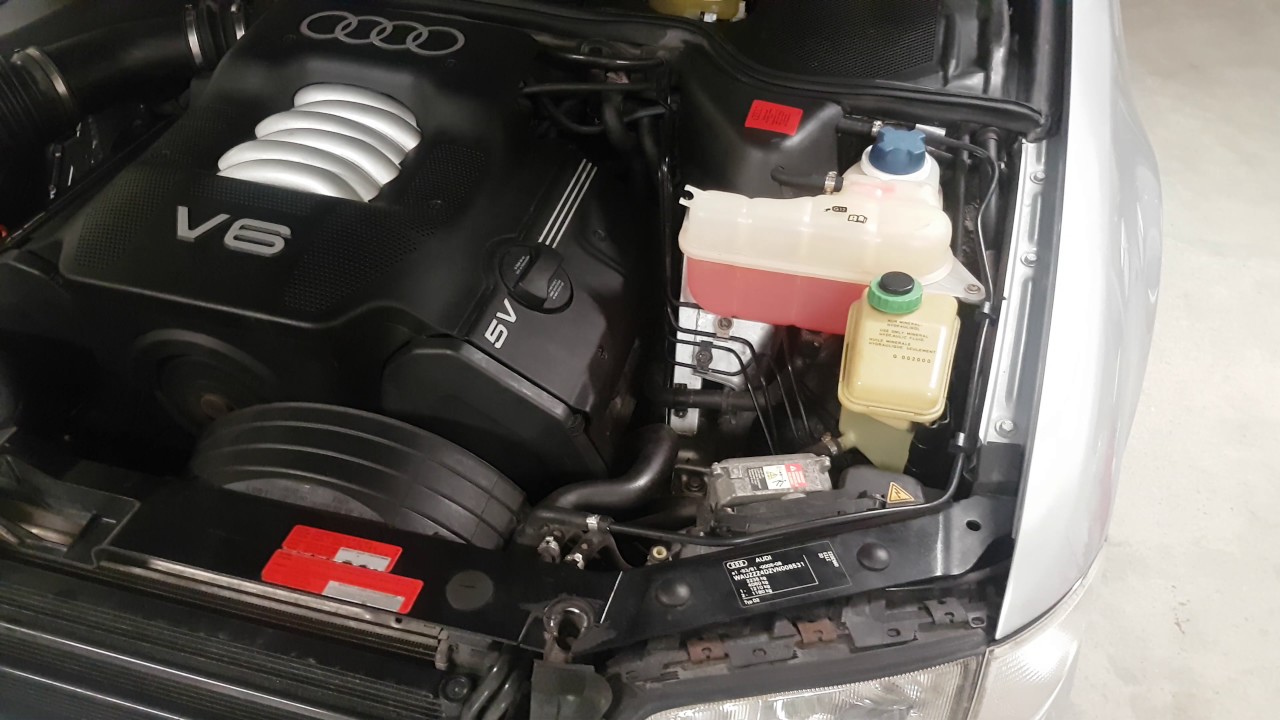

Двигатель 2.4 V6: да, но до 2004 года

Хотя в группе VW, к которой относится бренд Audi, разрабатывали новые и более мощные турбированные «четверки», опытные владельцы верны старым добрым атмосферным бензиновым V6, прежде всего в их более ранних вариантах. С ними также трудно ожидать экономичного расхода: не меньше 10л/100 км. А по городу и того вдвое больше. Хотя за удовольствие надо платить.

Существует два поколения двигателя на 2,4 литра: до 2004 года и после. Агрегат первого поколения имел чугунный корпус и 30 клапанов в головке (по 5 на цилиндр) и непрямой впрыск. После 2004 года количество клапанов сократилось до 24 с добавлением прямого впрыска и цепи ГРМ.

Нововведения оказались фатальными. Выявились проблемы с гидронатяжителем цепи ГРМ и в системе смазки. После нескольких десятков тысяч пробега двигатель начинал шуметь. Это явный признак того, что цепь ГРМ изношена и требует замены. В 2008 году автопроизводитель ликвидировал эту проблему приводного устройства ГРМ, но на смену этому мотору пришли двигатели R4.

Двигатель 2.4 V6 Т. Плюсы:высокая технологичность, гибкость, надежность – до модернизации (с непрямым впрыском), доступность установки ГБО.

Двигатель 2.4 V6. Минусы:после модернизации и появления системы прямого впрыска установка ГБО становится более сложной и дорогой. Кроме того, дорого обходятся сбои ГРМ, а также довольно высокий расход топлива.

Двигатель 2.4 V6 Т стоит на следующих моделях:• Audi A4 II (В6)• Audi A6 C5 и C6
