Каталог запчастей ваз 2103 (2103, 21033, 21035, 21032, 21036)

Тормозная система

Тормозная система – двойная, включающая рабочий и стояночный тормоза.

Рабочая система включала в себя привод гидравлический и рабочие механизмы. Привод являлся двухконтурным, обеспечивающим разделение привода на две независимые части – один контур приводил в действие передние механизмы, а второй контур – задние. Этим обеспечивалась работоспособность системы при пробое одного из контуров.

Тормозная система

Передние тормозные механизмы были дисковыми, а сзади – барабанными. Наличие барабанного механизма позволило использовать механизм и как стояночный тормоз. Стояночный тормоз являлся механическим, посредством троса водитель воздействовал на механизм, обеспечивающим разжатие колодок и задние колеса стопорились.

Конструкция двигателя ВАЗ 2103

Устройство двигателя ВАЗ 2103 представляет собой классический мотор с верхним расположением газораспределительного механизма, который имеет высокий блок цилиндров. Карбюратор ВАЗ 2103 имеет распределитель с вакуумным регулятором опережения зажигания. Высота движка составляет 215,9 мм вместо 207,1 (у ВАЗ 2101). Это позволило нарастить рабочий объем до 1,5 л и применить коленвал с увеличенным ходом поршней.

Блок цилиндров ВАЗ 2103 отлит из специального чугуна. Межцентровое расстояние равно 95 мм, что дает возможность увеличить диаметр цилиндра с 76 до 79 мм. Головка блока цилиндров изготавливается из алюминиевого сплава, ее высота составляет 112,5 мм.

Для привода газораспределительного механизма (ГРМ) применяется двухрядная втулочно-роликовая цепь, имеющая 116 звеньев. Натяжитель цепи отсутствует. Для привода генератора и водяного насоса используется клиновидный ремень сечением 10×8 мм, длиной 944 мм. Коленчатый вал имеет радиус кривошипа 40 мм и обеспечивает ход поршня 80 мм.

Поршни и клапаны модели ВАЗ 2103 аналогичны поршням и клапанам модели 2101. Поршни делают из алюминиевого сплава с покрытием наружной поверхности оловом. Поршневые кольца изготавливают из чугуна. Бочкообразная поверхность верхнего компрессионного кольца хромируется. Нижнее компрессионное кольцо упрочняется фосфатированием. Маслосъемное кольцо имеет пружину-расширитель, шлифованную по торцам и по наружному диаметру.

Регулировка пускового устройства карбюратора ВАЗ 2104, 2105, 2106, 2107

Самостоятельная регулировка карбюратора автомобилей семейства ВАЗ обязательно включает настройку пускового устройства. Пусковое устройство служит для уверенного пуска не прогретого двигателя. В данном случае топливная смесь в несколько раз более насыщеннее, чем при запуске прогретого двигателя.

Пусковое устройство карбюратора с индексом 1107010 срабатывает при частоте оборотов двигателя равной 1500 об/мин. Данная частота оборотов рекомендована производителем при пуске не прогретого двигателя.

При осмотре карбюратора с боковой стороны можно обнаружить канал, по которому поступает разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

При осмотре карбюратора с нижней стороны можно заметить канал подачи разряженного воздуха:

Разобрав карбюратор можно увидеть все детали пускового устройства:

Принцип действия механизма пускового устройства карбюратора ВАЗ

При пуске холодного двигателя, водителя вытягивает «подсос» на себя, подготавливая тем самым пусковое устройство. Трёхплечий рычаг «взводится» тросиком против часовой стрелки увлекая при этом телескопическую тягу, которая, в свою очередь, вращает воздушную заслонку при помощи рычага. Второе плечо рычага оказывает давление на оси заслонки дросселя 1 камеры. Воздушная заслонка при этом полностью закрыта, а заслонка дросселя 1 камеры немного приоткрыта для пуска, образуя пусковой зазор.

Перед регулировкой пускового устройства необходимо демонтировать карбюратор. При помощи рычага закрываем воздушную заслонку:

Вид карбюратора сверху:

Карбюратор ВАЗ

Теперь необходимо замерить зазор между стенкой и кромкой заслонки дросселя (камера 1). Для карбюраторов автомобилей ВАЗ данный зазор должен составлять 0,85-0,9 мм. Зазор можно измерить при помощи калиброванного щупа.

Для того, чтобы зазор соответствовал требуемым значениям, необходимо подогнуть тягу привода привода на заслонке дросселя.

Далее, необходимо выставить зазор «А». Он находится в нижней части между кромкой воздушной заслонки и стенкой канала:

Закрываем заслонку.
Утапливаем шток пускового устройства для имитации разряжения воздуха.

В этот время шток тянет тягу по прорези, в следствии чего, открывается воздушная заслонка. Зазор «А» должен составлять 5-5,4 мм.

Для регулировки данного зазора необходимо при помощи отвертки покрутить регулировочный винт, предварительно сняв с него резьбовую заглушку:

Работы по восстановлению кузова

Кузовной ремонт ВАЗ 2106 многие умельцы производят своими руками. Это допустимо при несерьезных повреждениях, наличии опыта и подходящего инструмента. Восстановление геометрии кузова лучше доверять профессионалам.

Когда на заводе делают стальные элементы кузова, то используется пресс-машина, под воздействием которой между молекулами железа образуется определенная напряженность, что сохраняет конфигурацию той или иной части. При нарушении формы кузовных деталей этот показатель изменяется, и цель ремонта заключается в восстановлении пояса напряженности в это месте посредством ударного метода. Для такого выравнивания кузова, в том числе и своими руками, должны применяться специальные рихтовочные молотки, некоторые из которых имеют резиновую поверхность.

Восстановление формы кузова автомобиля ВАЗ 2106 проводят в два этапа: первый – выколотка деревянной киянкой, второй – рихтовка мягкими молотками во избежание линейного расширения металла.

Проводя ремонт, с поверхности в поврежденном месте удаляют лакокрасочное покрытие и грунт и выравнивают изменение формы металла (см. видео). При наличии неглубоких дефектов большой площади их ремонт проводят ударами рихтовочного молотка по верхней точке деформации.

В случае, когда вмятина маленькая, но глубокая, то выравнивание осуществляется, начиная с краев. Под ремонтируемый элемент подкладывают наковальню аналогичной формы. Пример ремонта наглядно представлен на видео в конце публикации.

В случае, когда деформация небольшая и имеет форму пузыря, то можно использовать метод нагрева – после остывания металл в этой части принимает первоначальную форму. Однако более трех раз такую манипуляцию проводить нельзя и при ее неэффективности следует прибегнуть к другим способам выравнивания.

Кузовные работы, как в мастерской, так и своими руками нередко требуют использования шпатлевки, которая призвана устранить неровности

Важно добиться ее минимально возможной толщины, в противном случае в этой части кузова могут появиться трещины. Чем тоньше слой шпаклевки, тем более правильно были проведены перед этим основные рихтовочные работы

Простые слесарные молотки не следует использовать для восстановления конфигурации кузова автомобиля, поскольку их рабочая поверхность создает большое давление на поверхность. Это приводит к истончению детали и к линейному расширению металла и возможности образования новых неровностей.

В завершении статьи предлагаем посмотреть видео о ремонте ВАЗ 2106 своими руками.

Специфика кузова «шестерки» и его восстановление

Кузов «шестерки» состоит из большого количества материалов, выкованных методом штамповки и связанных друг с другом с помощью сварки. Следующие особенности его выделяют:

Бамперы хромированы и оснащены резиновыми или пластиковыми отбойниками;
Пол с влагонепроницаемой подложкой;
Двери сформированы панелями;
Крыша и капот имеют аналогичное устройство.

Восстановление кузова «шестерки» своими руками возможно, если налицо несерьезные повреждения. Если же речь идет об изменении геометрии кузова, работу лучше доверить профи.

Итак, цель ремонта при восстановлении кузова – с помощью ударов привести в норму кузовные детали. Специфические рихтовочные молотки с резиновым набалдашником в этом деле очень помогают. Примечание. Реставрация проводится, как правило, в два этапа: сначала делается выколотка деревянной киянкой, а затем рихтовка.

Конструкция ВАЗ-2106

ВАЗ-2106 продержался на конвейере рекордно долгий срок — 30 лет. Гордиться этим, правда, особо не получилось, так как многие считали эту модель не совсем удачной. Конструкция «шестёрки» была схожа с FIAT 124. У него был один мотор, который перешёл к нему от ВАЗ-2101. Но впоследствии отечественным разработчикам удалось получить от иностранных коллег документы на полуторалитровый ДВС, схожий по составляющим, но приспособленный под наибольший объём работы. Времени на изобретение нового, уникального двигателя у русских инженеров не было, поэтому решили поступить более практично. Они взяли за основу мотор от FIAT 124 с объёмом 1197 см³ и расточили его под 1293 см³. В итоге такая работа принесла плоды в виде запасного двигателя для ВАЗ-21011. Для «шестёрки» использовали такую же технологию и расточили движок от тройки с 76 до 79 мм и объёма 1568 см³.

На разработку дизайна ушло гораздо больше времени. Появились новые элементы декора: руль с вензелями, новые задний фары и пластиковые очки на переднюю оптику. Изменениям подвергся и салон машины, в него добавили консоль в центре, установили регулировку яркости приборной панели и подголовники на сиденья. Ими, кстати, была обделена тройка. А также было проведено улучшение сидений и печки. Панели на дверях были декорированы витиеватым узором в восточном стиле. Все проведённые изменения и улучшения модели были занесены в отчёт, который представили инженеры на съезде партии. В таком виде автомобиль сходил с конвейера до 2006 года.

Специфика кузова «шестерки» и его восстановление

Ваз 2106 ремонт кузова Кузов «шестерки» состоит из большого количества материалов, выкованных методом штамповки и связанных друг с другом с помощью сварки. Следующие особенности его выделяют:

Бамперы хромированы и оснащены резиновыми или пластиковыми отбойниками;
Пол с влагонепроницаемой подложкой;
Двери сформированы панелями;
Крыша и капот имеют аналогичное устройство.

Возможные проблемы с кузовом

Ваз 2106 кузовное железо Как правило, существуют определенного рода неисправности, характерные для кузова именно «шестерки». Рассмотрим их подробнее.

Знание слабых мест кузова позволит осуществить замену по частям, обновив лишь вышедшие из строя элементы, тем самым, и цена на ремонт будет низкой. Как известно, кузов в сборе на Ваз 2106 стоит всегда дороже.

Итак, частые проблемы кузова связаны бывают с дверями:

На них выходит из строя замок, в котором портится кнопка или он просто не запирается ключом. Сама дверь может не открываться, если наблюдаются проблемы с наружной ручкой. Дверь также может плохо закрываться.

Другие проблемы кузова:

Отдельного внимания заслуживает замок капота. Если он не открывается рукояткой из салона или сам капот не запирается, приходится ремонтировать или менять;
Еще одна опасность для водителей «шестерки»: в салон попадает влага. Связано это бывает с нарушением герметичности уплотнителей, засорением отверстий для стока или смятии металлического каркаса;
В багажник тоже может проникать вода или грязь постоянно, если крышка будет смещена или деформирована. Также возможны проблемы с уплотнителем;
Кузов «шестерки» может покрыться различными пятнами по всей поверхности, если не уделить тщательного внимания правильному уходу.

Кузовное железо ваз 2106

Наконец, самая опасная вещь – обнаружение ржавчины некоторых частей кузова в скрытых от глаз зонах, что вызывается, как и говорилось выше, многими причинами. Мойка и нанесение антикора на эти участки поможет на некоторое время, но все равно придется заменять кузов или его отдельные элементы.

Тюнинг салона

Чтобы сделать пребывание внутри советского седана более комфортным, можно:

Модернизировать «приборку»;
Установить электрические стеклоподъемники;
Сделать прогрев ветрового стекла (подойдет для жителей холодных регионов России);
Установить электрический или гидравлический усилитель руля;
Модернизировать работу печки;
Поработать над шумоизоляцией;
Установить новую музыкальную систему с мощным сабвуфером;
Заменить кресла, обивку салона;
Сделать необычную подсветку салона;
Установить удобный и практичный подлокотник;
Произвести тонировку стекол;
Поставить кондиционер;
Сделать люк в потолке.

Левая верхняя часть схемы электропроводки ВАЗ-2106

Данная схема позволяет рассмотреть элементы передней части машины. Здесь указаны:

Боковой левый и правый указатель поворота (1);
Несколько подфарников (2);
Наружные (3) и внутренние (4) образцы фар;
Подключенный звуковой сигнал (5).

Далее располагаются внутренние элементы электропроводки машины, которые скрыты под капотом и кузовом. Сюда относятся:

Клеммы электродвигателя обоих вентиляторов, входящих в систему охлаждения движка ВАЗ-2106 (6);
Комплект датчиков, отвечающих за своевременное включение электродвигателя (7);
2 типа реле – один используется при включении звукового сигнала(8), а другой при регулировании работы электродвигателя системы охлаждения (9);
Небольшой регулятор напряжений в машине (10);
Катушки системы зажигания автомобиля (11);
2-ой электродвигатель, который отвечает за работу омывателя лобового стекла (12);
Один из главных датчиков ВАЗ-2106 – он определяет уровень тормозной жидкости в машине и своевременно подает владельцу команду о несоответствии положенным нормам (13);
Также в центре схемы отмечены распределитель системы зажигания (14) и двигатель для работы стеклоочистителя (15).

Завершает эту часть схемы следующее электрооборудование:

Комплект свечей зажигания машины (16);
Датчики, следящие за лампой давления смеси масла (17) и редуктор с указателем этого давления на панели (18);
Также показано подключение датчика указателя текущей температуры в охлаждающей жидкости двигателя (19) и подкапотной лампы ВАЗ-2106 (10).

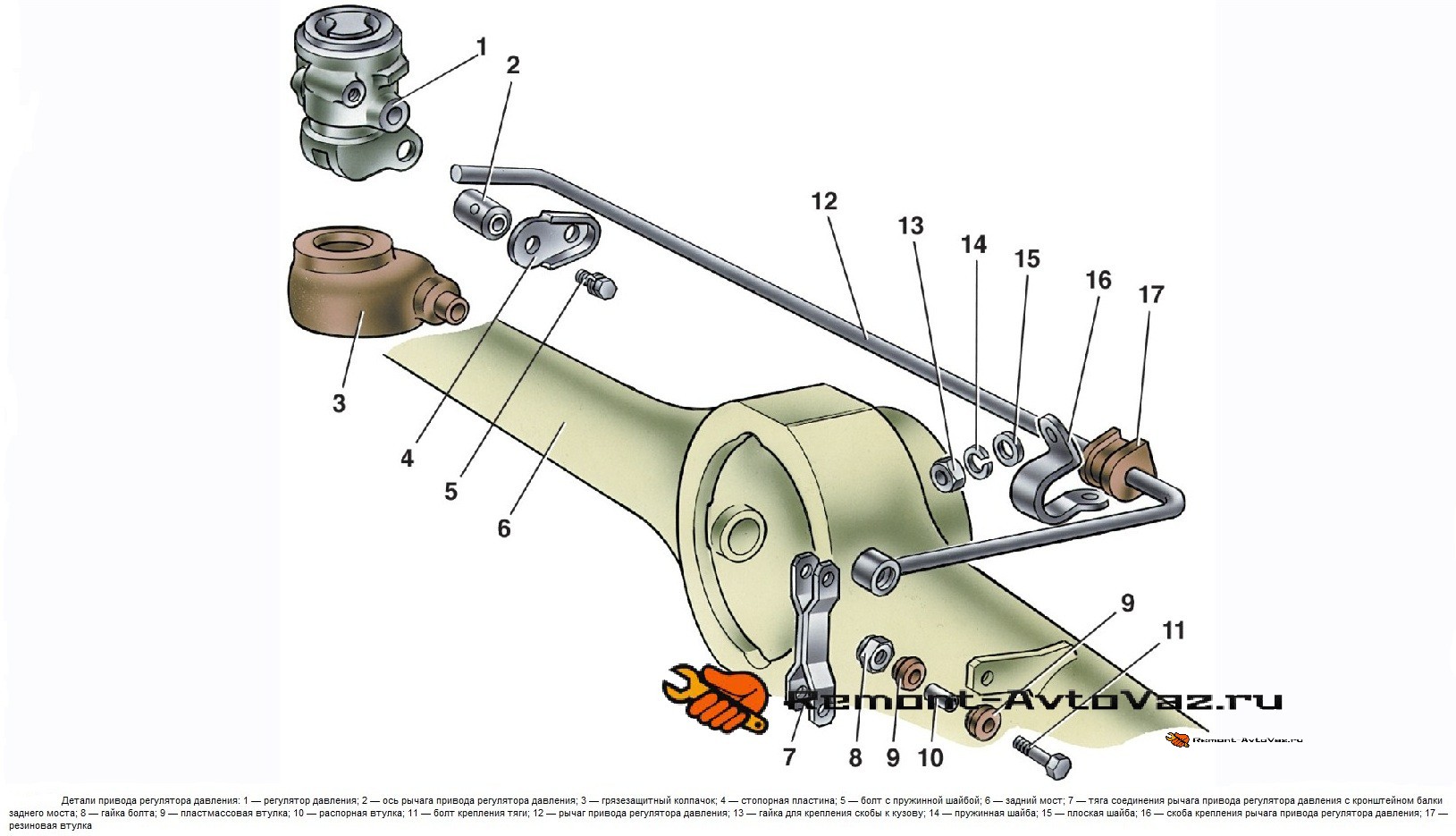

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Диагностика пружин и амортизаторов

Основную часть поломок задней подвески ВАЗ 2106 можно выявить во время поездки. Тем не менее неисправности нужно подтвердить диагностическими методами.

Начинается диагностика с внешнего осмотра машины на ровной площадке

В первую очередь нужно обратить внимание на пружины. Если они просели, то клиренс автомобиля будет ниже положенного

Чтобы сделать первоначальное заключение о состоянии амортизаторов, следует надавить на заднее крыло в районе колеса. Веса тела достаточно, чтобы автомобиль просел под его тяжестью. Если амортизаторы рабочие, то машина качнется один раз, и колебание тут же прекратится. В противном случае раскачивание продолжится. Амортизаторы часто выходят из строя по причине протечек масла. Изношенные сальники приводят к тому, что на внешней поверхности становятся видны масляные подтеки.

Что собой представляет ВАЗ-2103?

Этот автомобиль, начали выпускать на известном Волжском автозаводе еще двенадцать лет тому назад. Начальное производство этих машин, было запущено в период с 1972 по 1984 год, если быть точным. Разработка этого автомобиля велась не только отечественными конструкторами. Этим процессом занимались также и специалисты итальянской фирмы Fiat. Ввиду этого, нету ничего странного в том, что внешне, наш ВАЗ-2103, является практически идентичным своему итальянскому оригиналу. В семидесятые годы, этой модели автомобиля, удалось произвести настоящий фурор среди преимущественного большинства советских автомобилистов. Столь популярным его делал не только когда-то привлекательный внешний вид, но также и мощные «внутренности», благодаря которым, этот автомобиль, мог развивать просто невероятные на то время, скорости, примерно 100 км/ч за каких-то, семнадцать секунд.

Характерные неисправности щитка приборов

Отклонение стрелки шкал говорит о неисправности прибора и повреждении провода, который соединяет датчик с указателем.

Возможны следующие неисправности элементов приборного щитка:

стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в начальном положении, либо в красной зоне;
стрелка указателя топлива: не выходит из начального положения даже при полном баке, все время лежит в конце шкалы, передвигается рывками и часто возвращается к началу шкалы;
постоянно горит или не загорается контрольная лампочка резерва топлива;
индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
неисправен спидометр, тахометр;
шумит гибкий привод спидометра.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Конструкторские особенности и ремонт кузова ВАЗ 2106

Учитывая то, что первые экземпляры ВАЗовской «шестёрки» появились в далёком 1976 году, кузов ВАЗ 2106 нуждается в дополнительном уходе. Эта модель автомобиля была очень престижна в своё время и до сих пор имеется у многих автолюбителей. Несмотря на возраст, благодаря своевременной диагностике и ремонту, ВАЗ 2106 до сих пор радует своих владельцев. Восстановление кузова и ремонтные работы не составляют никакого труда, так как оригинальные запчасти для этой модели имеются всегда в наличии на станциях техобслуживания. А для тех владельцев машины, которые предпочитают выполнять ремонт своими руками, запчасти в широком ассортименте всегда можно найти в продаже.

1 Особенности конструкции
2 Ремонт кузова самостоятельно
3 Нарушение геометрической структуры кузова «шестерки»

Основные неисправности

Тормозная система сама по себе довольна простая, но некоторые ее элементы требуют повышенного внимания. Основные виды неисправностей:

Уходит тормозная жидкость, в результате падает давление в системе. Если при предварительном осмотре протечка не найдена – необходимо проверить главный тормозной цилиндр. Отгибаем шумоизолирующий коврик, расположенный под педалью тормоза и осматриваем на наличие потеков в области резинового манжета главного цилиндра. Наличие потеков будет свидетельствовать о том, что причина найдена и требует разбора цилиндра с последующей заменой манжета. При наличии вакуумного усилителя необходимо снять главный тормозной цилиндр и провести осмотр.
При отпускании педали тормоза автомобиль едет вяло. Причина: заклинивают задние или передние колодки. Заклинивающие колодки определяются путем проверки нагрева соответствующего колеса. Притрагиваемся к каждому диску – самый горячий и будет заклинивший. В случае, когда это передние колеса, то можно, предварительно сняв колесо, расшевелить тормозной цилиндр. Если не удастся, то придется заменить его новым. В случае с задними колодками, то необходимо будет заменить рабочий тормозной цилиндр.
При нажатии на педаль не происходит торможения, но происходит при нескольких нажатиях подряд. Это может свидетельствовать о наличии воздуха в системе. Решение проблемы заключается в прокачке тормозов с целью удаления воздуха.
Проблема с ручником. Чаще всего эта проблема возникает зимой. Проявляется она в том, что после продолжительной стоянки при отпускании ручника колеса остаются заблокированными. Причина — примерз трос стояночного тормоза. В процессе его эксплуатации туда попадает влага, а зимой замерзает. При сильном повреждении кожуха его придется заменить.

Схема главного тормозного цилиндра

Вибрация при торможении

Это достаточно распространенная неисправность, которая связана исключительно с критическим или неравномерным износом дисков или барабанов, и ремонт будет заключаться в их замене.

Смещение автомобиля в сторону при торможении

Неисправность обусловлена либо отказом в работе рабочего (колесного) цилиндра, либо износом колодок. Их замена (или ремонт) позволит решить возникшую проблему.

Проваливается педаль тормоза ВАЗ 2107: основные причины

Тормозная система должна быть герметичной и не содержать в себе воздух. Если стала проваливаться педаль, то, с большей доли вероятности можно сказать, что произошла разгерметизация, то есть, в систему попал воздух.

Другие причины:

образование ржавчины на тяге педали;
выход из строя вакуумного усилителя;
неотрегулированное расстояние между поршнем цилиндра и самой педалью;
недостаток ТЖ в системе.

Также важно помнить, что тормозная жидкость — агрессивное вещество, способное разрушать тонкие патрубки и даже магистрали. Именно поэтому важно пользоваться только качественной ТЖ. Низкокачественная жидкость способна образовывать трещины, через которые потом благополучно вытекает

Но обратная сторона медали такова, что с нажатием педали тормоза через эти трещины просачивается воздух

Низкокачественная жидкость способна образовывать трещины, через которые потом благополучно вытекает. Но обратная сторона медали такова, что с нажатием педали тормоза через эти трещины просачивается воздух.

Вспомогательная опора силового агрегата

Цель дополнения штатных моторных опор еще одним вспомогательным модулем заключается в минимизации амплитудных колебаний двигателя при резких торможениях, ускорениях и преодолении дорожных возвышенностей или ям.

Её наличие исключает так называемые «клевания» — инерционные явления, происходящие во время эксплуатации автомашины.

Наличие вспомогательной опоры также препятствует самопроизвольному отключению передач трансмиссионной коробки.

Это в значительной мере снижает риск возникновения неприятных инцидентов, прямым образом влияющих на безопасность.

Как правило, установить этот компонент самостоятельно трудно.

Требуется наличие определенного навыка, который имеется у рядового автолюбителя далеко не всегда.

Отдельно скажем, что некоторые модели двигателей подразумевают установку четвертой опоры лишь после переноса блока зажигания.

Это, с одной стороны, дополнительная трудность, но, с другой, она значительно улучшает условия эксплуатации электронного модуля, отдаляя его от дороги, снижая тем самым количество попадаемой на него грязи.

Дополнительная опора силового агрегата часто устанавливается в ходе тюнинга подвески автомобилей ВАЗ 2109, 2110.

Капот ВАЗ 2107

Владельцы ВАЗ 2107 часто дорабатывают капот автомобиля. В первую очередь изменяется упор крышки, сделанный на заводе крайне неудобно. Сначала надо выводить его из фиксатора и только после этого закрывать. На ВАЗ 2106 такой же упор сконструирован гораздо проще и функциональнее.

Установка на капот воздухозаборника

На капот ВАЗ 2107 часто устанавливают воздухозаборник или шноркель, улучшающий внешний вид автомобиля и способствующий охлаждению двигателя. Он монтируется так, чтобы потоки воздуха попадали прямо на воздушный фильтр. Иногда к основному воздухозаборнику устанавливаются дополнительные патрубки, повышающие эффективность охлаждения.

Шноркель обычно изготавливается своими руками. При этом в качестве материала лучше использовать прочный пластик или металл. Монтируется воздухозаборник следующим образом.

В капоте болгаркой прорезается отверстие П-образной формы.
Вырезанная часть капота подгибается для формирования профиля шноркеля.
По краям привариваются треугольные металлические кусочки, закрывающие торцы детали.
Капот шпаклюется и красится в цвет кузова.

При разрезании капота важно не задеть предусмотренные конструкцией рёбра жёсткости. В противном случае прочность кузова заметно снизится

Замок капота

Иногда автовладельцы дорабатывают замок капота ВАЗ 2107. Если он плохо работает или вышел из строя, механизм демонтируется. Предварительно рекомендуют обвести замок по контуру маркером — это позволит избежать регулировки нового или восстановленного замка. Снимается механизм в следующем порядке.

Открывается капот.
Из своих посадочных мест достаются фиксаторы тросика замка.
Загнутый кончик троса выпрямляется плоскогубцами. Снимается фиксирующая втулка.
Ключом на 10 выкручиваются гайки крепления замка.
Замок снимается со шпилек.
Ставится хорошо смазанный маслом новый замок.

При замене тросика он сначала отсоединяется от ручки рычага. Это делается из салона. Затем тросик вытаскивается из своей оболочки. Сейчас часто тросики продаются в комплекте с оболочкой. В этом случае старый тросик при замене вытаскивается вместе с кожухом.
