Принцип работы
Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.
Регулировка карбюраторов СОЛЕКС
Процесс настройки включает в себя несколько составляющих.
Корректировку уровня топлива производим в следующей последовательности:
- прогревание двигателя на протяжении 5 минут
- глушение двигателя
- съём шланга подачи бензина
- откручивание винтов крепления крышки
- отсоединение тросов подсоса
- горизонтальное поднятие крышки
- измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
- сборка карбюратора в обратном порядке.
Настройка холостого хода проводится в таком порядке:
- выставление уровня, прогревание и глушение силового агрегата
- закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
- запуск двигателя и отключение подсоса
- при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
- закручиваем винт качества до появления нестабильной работы двигателя
- откручиваем винт качества до возвращения устойчивой работы агрегата.
При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.
Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:
- несоответствие размеров жиклера холостого хода
- неправильная установка электромагнитного клапана
- искажение посадочного мета жиклера или самого жиклера холостого хода
Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:
- неправильная работа экономайзера принудительного холостого хода
- загрязнение деталей карбюратора
- несоответствие уровня топлива.
Решением данной проблемы является выполнение одного из ниже предложенных действий:
- обнаружение и устранение проблемы
- откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.
Чистка карбюратора СОЛЕКС
Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:
Регулировка и чистка карбюратора Солекс.
- приобретение аэрозоля-очистителя карбюратора
- снятие корпуса воздушного фильтра двигателя
- выворачивание электромагнитного клапана карбюратора
- обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
- распыление чистящей жидкости в отверстие от электромагнитного клапана
- распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
- ожидание 2-3 минут
- запуск двигателя и вытягивание рычага подсоса
- в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
- для достижения максимального эффекта повторяем весь процесс несколько раз.
Карбюратор Солекс: модификации
Базисную конструкцию этих устройств разработали инженеры французской компании Soleks.
На Димитровградском заводе позднее получили лицензию на создание, и все остальные модификации делались силами профессионалов тут же. На ДААЗе был разработан пользующийся популярностью Солекс 21073. Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109. Солекс 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались Солекс 21053-1107010. Модели ВАЗ Нива комплектовались механизмом Солекс 21073-1107010. Сейчас его сменил инжектор.
Настройка карбюратора Солекс
Регулировка карбюратора Солекс 21083 под мотор УЗАМ начинается с выставления определённого уровня в поплавковой камере. Уровень регулируется относительно крышки. Самостоятельно выполнить эту операцию можно только с помощью специального шаблона для конкретного типа карбюратора, который, как правило, должен быть в руководстве пользователю.
Вслед за регулировкой уровня поплавков, производится корректировка оборотов ХХ (холостого хода). Для этого необходимо выполнить следующие операции:
- Вывернуть винт качества, который полностью закручен, в положение соответствующее 5-6 оборотам. Его следует вращать до тех пор, пока не исчезнет разряжение в вакуумном шланге, идущем к распределителю.
- Затем проверяется работа силовой установки в прогретом состоянии. Сможет ли двигатель поддерживать обороты ХХ в пределах 1000 ±500 об/мин. Если величина оборотов превысит отметку 800, необходимо их понизить ниже этого значения. Делается это путём дополнительного выворачивания винта.
- Постепенно заворачивая винт, добейтесь устойчивой работы двигателя при условии максимального обеднения смеси. Чем больше будет завернут винт, тем беднее смесь, тем самым меньше выброс СО2.
- После прогрева двигателя установите обороты ХХ в пределах 850 ±50 об/мин для летнего периода и 950 ±50 об/мин в зимний период.
Подбор жиклёров производится в соответствии с объёмом двигателя.
Сначала подбирается топливный жиклёр для первой камеры, затем воздушный. Вслед за этим выбираются жиклёры для второй камеры.
Регулировка
При выходе из строя карбюратора Solex 21073, установленного на Ниве, ремонт и регулировка помогают привести устройство в чувство. Настройки позволяют восстановить оптимальные режимы, в которых двигатель будет работать максимально эффективно. Расход топлива средний. Первым делом нужно запустить и немного прогреть двигатель. Далее необходимо разобрать топливопровод и крышку устройства
Последний желательно снимать с особой осторожностью, чтобы не повредить поплавок. Затем с помощью измерительного инструмента измерьте расстояние в каждой из камер карбюратора
Измерьте расстояние от сопрягаемых поверхностей до края топлива. Этот размер должен составлять примерно 24 мм. Если это расстояние меньше или больше, оно регулируется сгибанием поплавка. Затем необходимо снова запустить и прогреть двигатель. После успешного завершения регулировки уровня можно переходить к установке минимума.
Двигатель выключен. Для установки потребуется плоская отвертка и некоторое время. В нижней части устройства есть отверстие, в котором находится винт, регулирующий качество топливной смеси. Он скручен насквозь. Также из крайнего положения этот же винт выкручивается примерно на пять оборотов. Затем заводится двигатель. Нет необходимости использовать отсос. Если открутить «качественный» винт, карбюратор изменит обороты двигателя. Потом снова затягивается. Необходимо вращать до тех пор, пока работа двигателя не станет стабильной и стабильной. При тихом запуске двигателя элемент откручивается не более чем на один оборот. Следовательно, частота вращения холостого хода будет установлена примерно на 900. Если двигатель начинает глохнуть, лучше всего немного увеличить число оборотов холостого хода.
Назначение и конструкция карбюраторов «Солекс»
Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.
На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.
Особенности карбюраторов «Солекс»
Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.
Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.
Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов
Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.
Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.
Таблица: особенности различных моделей карбюраторов
| Модель карбюратора | Особенности | Модель автомобиля | Объём двигателя, л |
| ДААЗ 2108–1107010 |
|
1,3 | |
| ДААЗ-21081–1107010 |
|
1,1 | |
| ДААЗ-21083–1107010 |
|
1,5 | |
| ДААЗ-21083–1107010–31 | полуавтоматическое пусковое устройство |
|
1,5 |
| ДААЗ-21083–1107010–35 | двухступенчатое пусковое устройство |
|
1,5 |
| ДААЗ-21083–1107010–62 | электронное управление составом топливной смеси |
|
1,5 |
| ДААЗ-21083–1107010–05 | для двигателя с микропроцессорным зажиганием | ВАЗ-2109 | 1,5 |
| ДААЗ-21412–1107010 | без штуцера слива | АЗЛК-2141–01 | 1,5 |
| ДААЗ-21412–1107010–30 | без штуцера слива, для двигателя с микропроцессорным зажиганием |
АЗЛК-2141–23 | 1,8 |
| ДААЗ-1111–1107010 | инерционный обогатитель смеси |
|
|
| ДААЗ-21051–1107010 | тяговый привод дроссельных заслонок, без штуцера слива |
|
|
| ДААЗ-21053–1107010 | тяговый привод дроссельных заслонок, без штуцера слива |
|
1,6 |
| ДААЗ-21051–1107010–30 | тяговый привод дроссельных заслонок, без штуцера слива |
|
1,5 |
| ДААЗ-21053–110701–62 | полуавтоматический привод воздушной заслонки |
|
|
| ДААЗ-21073–1107010 | один распылитель ускорительного насоса |
|
|
Конструкция и принцип работы
Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.
Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.
Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.
Обычно используется только первая, а вторая подключается только на высоких оборотах.
Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.
При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.
Излишки топлива возвращаются в бак через возвратный штуцер.
Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.
Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.
В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции
Кроме неё, в состав карбюратора входят:
- пусковое устройство;
- система холостого хода;
- экономайзер принудительного холостого хода (ЭПХХ);
- переходные системы смесительных камер;
- ускорительный насос;
- экономайзер мощностных режимов (ЭМР);
- эконостат;
- механизм блокировки.
Провод винта количества
Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.
Этот провод относится к экономайзеру принудительного холостого хода.
Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.
По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина
Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.
К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.
Настройка второй камеры
Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.
Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.
Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.
Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)
Материалы «нарыл» с нескольких сайтов… поехали
Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс
— Ставим автомобиль на ровную площадку
— Снимаем корпус воздушного фильтра двигателя
— Даем двигателю пять минут поработать на холостых оборотах
— Снимаем верхнюю часть (крышку) карбюратора
— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)
Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.
Регулировка положения поплавков
— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность
— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки
Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.
Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).
Проверяем правильность выставленного уровня топлива
Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.
Примечания и дополнения
— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.
— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.
Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.
P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесьПодводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 кмчас кпп 4-ка
Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.
В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.
Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс
Необходимые инструменты и приспособления
— Крестовая среднеразмерная отвертка
— Шлицевая среднеразмерная отвертка
Подготовительные работы
— Устанавливаем автомобиль на ровную площадку
— Снимаем корпус воздушного фильтра двигателя автомобиля
Порядок проверки уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс
Для нормальной работы карбюратора 21073 необходимо определенное положение элементов его поплавковой камеры. Поэтому проверяем два параметра: первое — сам уровень топлива в поплавковой камере и второе – положение поплавков.
Проведем работу по проверке и регулировке уровня топлива в поплавковой камере на примере только что снятого с двигателя 1,7 л автомобиля «Нива» 21213 карбюратора Солекс 21073-1107010 работа которого стала вызывать небольшие провалы при нажатии на педаль «газа». Карбюратор ни когда не подвергался самостоятельной регулировке, поэтому все размеры оригинальные (заводские).
— Запускаем двигатель автомобиля и даем ему поработать 3-5 минут
При этом поплавковая камера автоматически заполнится топливом до проверяемого рабочего уровня.
— Снимаем верхнюю часть (крышку) карбюратора
Отворачиваем пять винтов крепления крышки при помощи крестообразной отвертки.

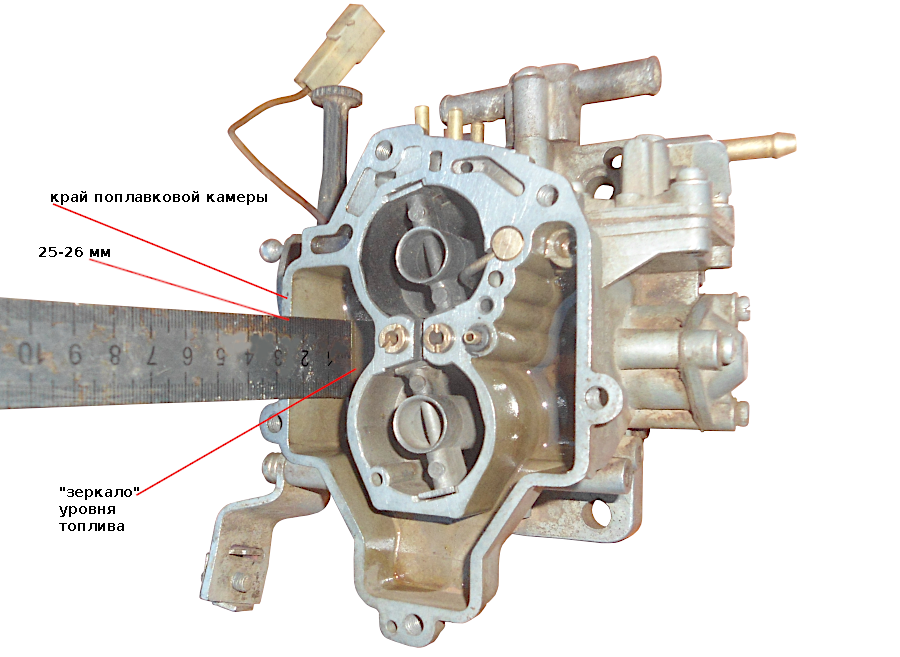

— Замеряем расстояние от края поплавковой камеры до зеркала топлива (измеряем уровень топлива)
Используем линейку. Расстояние от края поплавковой камеры до «зеркала» топлива, в случае если уровень топлива нормальный, должно составлять 25-26 мм. См. фото выше.
Если уровень топлива соответствует норме дальнейшие измерения можно не проводить. Но на всякий случай проверим положение поплавков, вдруг один из них задевает за стенки поплавковой камеры.
— Замеряем расстояние между выступами на нижней поверхности поплавков и картонной прокладкой крышки
Для этого переворачиваем крышку карбюратора поплавками вверх и ставим ее на горизонтальную поверхность. Просовываем сверло диаметром 2 мм между выступом на нижней части поплавка и картонной прокладкой (она должна быть плотно прижата к крышке). Сверло должно входить с легким защемлением. Проводим проверку для второго поплавка. При уровне топлива 25-26 мм расстояние между поплавками и прокладкой должно составлять 2 мм. Это взаимозависимые величины. Если расстояние больше или меньше, то при помощи шлицевой отвертки и пассатижей немного подгибаем верхний язычок на рычагах поплавков. Проводим проверку еще раз.
На нашем тестируемом карбюраторе 21073 Солекс сверло 2 мм свободно прошло между прокладкой и краем поплавка. Если чуть ужать картонную прокладку, то с небольшим защемлением входит сверло диаметром 2,5 мм (еще раз повторюсь, что регулировка карбюратора не разу не проводилась и все его настройки и размеры «заводские»).
— Проверяем положение поплавков относительно стенок поплавковой камеры
Смотрим сверху на горизонтально установленную крышку карбюратора. Поплавки должны располагаться параллельно линиям оттиска на картонной прокладке крышки. Если нет, подгибаем рычаги поплавков.
Ставим крышку вертикально. Смотрим на линию подштамповки на боковой части поплавка. Она должна быть параллельна плоскости крышки. Аналогично проверяем второй поплавок. При этом язычок на рычагах должен слегка утапливать шарик иглы запорного клапана. Если параллельности нет, подгибаем рычаги поплавков и (или) язычок.
— Регулируем полный ход поплавков
Ставим крышку горизонтально. Линейкой измеряем расстояние от нижних углов каждого из поплавков до плоскости картонной прокладки крышки. Запоминаем цифру.
Поднимаем поплавки вверх, имитируя их опускание на дно поплавковой камере при падении в ней уровня топлива. Измеряем линейкой расстояние от нижних углов поплавков до картонной прокладки. Оно должно составлять: первая запомненная цифра плюс 15 мм. Например, 3 мм плюс 15 мм равно 18 мм. Если расстояние не соответствует требуемому, то добиваемся его соответствия подгиная задний язычок на рычагах поплавков и проводя проверку заново.
Все, проверка и регулировка уровня в поплавковой камере карбюратора 21073-1107010 Солекс полностью проведена пора его устанавливать на двигатель и проверять исчез ли «провал» в работе двигателя при нажатии на педаль «газа».
Примечания и дополнения
— Если уровень топлива в поплавковой камере карбюратора выставлен верно, а проблемы в работе двигателя все равно имеются, необходимо проверить герметичность запорного клапана поплавковой камеры и наличие «подсоса» постороннего воздуха в карбюратор.
Еще статьи по регулировке и настройке карбюратора 21073-1107010 Солекс
— Регулировка привода воздушной заслонки карбюратора 21073-1107010 Солекс
Сравнительный тест-ремонт
источник
Система холостого хода
Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.
Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме «Солекс 21073» настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.
Основные неисправности Солекс и методы их устранения
Прежде чем искать неполадки в устройстве, необходимо убедиться в безупречной работе системы зажигания и ее корректной регулировке. Также нужно проверить, правильно ли функционирует ГРМ, так как нарушения в работе этого механизма тоже могут быть причиной возникновения неисправностей в карбюраторе.
Таблица 1. Классификация возможных неисправностей карбюратора и методы их устранения.
| Неисправности | Причины |
Методы устранения |
| Затрудненный пуск холодного двигателя. | Неполное закрытие воздушной заслонки вследствие поломки пружины или возникновения других механических препятствий. | Заменить пружину и устранить неисправности, препятствующие закрытию воздушной заслонки. |
| Затрудненный пуск горячего двигателя. | Высокий уровень топлива в поплавковой камере. | Отрегулировать уровень топлива. |
| Чрезмерный расход топлива. | Неполное открытие дроссельных заслонок, пониженный уровень топлива в поплавковой камере, засорение топливного жиклера. | Отрегулировать заслонку и уровень топлива в камере. |
| Неустойчивая работа двигателя. | Чрезмерное обогащение или обеднение смеси, вызванные неисправностью узлов карбюратора, износом игольчатого клапана, неправильной регулировкой уровня топлива. | Поменять игольчатый клапан, отрегулировать уровень топлива в поплавковой камере. |
| Перебои в работе двигателя. | Нарушение работы дозирующей системы или подсос воздуха в соединениях корпуса карбюратора. | Прочистить топливную систему, устранить подсос воздуха в корпусе карбюратора. |
| Потеря мощности двигателя. | Нарушение работы привода механизма дроссельной заслонки вторичной камеры, понижение уровня топлива в поплавковой камере, засорение топливного жиклера. | Отрегулировать привод дроссельной заслонки и уровень топлива в поплавковой камере, очистить топливный жиклер. |
| Провалы при работе двигателя. | Повреждение диафрагмы, насоса ускорителя, заедание рычага привода распылителей, засорение топливного жиклера холостого хода, неправильная установка малых диффузоров. | Заменить диафрагму, устранить заедание рычага привода, очистить жиклер, правильно установить диффузор. |
Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105
Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.
Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.
К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.
Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).
1 – винт количества, 2 – винт качества
Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО2. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.
Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.
Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам
Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата
Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт. Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.
Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.
Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.
Устройство карбюратора
Сегодня существует множество различных моделей карбюратора, в их числе, изображенный на фото вверху. Устройство это служит для приготовления и подачи смеси из воздуха и бензина в двигатель. Однако во всех карбюраторных двигателях, которые используются в отечественных и даже импортных автомобилях, есть возможность уменьшить расход бензина и сделать любой карбюратор немного более экономичным. Инструкция по повышению экономичности:
Даже простейший карбюратор имеет в конструкции: дроссельную заслонку, диффузор, поплавковую камеру с поплавком, жиклёр с распылителем Бензин поступает по магистрали из бака в поплавковую камеру
В этой камере располагается латунный поплавок (он пустотелый) и на него опирается запорная игла
Если уровень бензина в камере доходит до определенного уровня, тогда поплавок всплывает, давит на иглу, заставляя перекрыть подающую трубку, и после этого подача бензина в карбюратор останавливается
Когда двигатель работает, горючее расходуется, и соответственно его уровень внутри камере понижается, при этом поплавок опускается, перестает воздействовать на иглу и игла снова открывает трубу, возобновляя подачу топлива
Благодаря работе такой системы внутри поплавковой камеры поддерживается необходимый уровень горючего, что очень важно, чтобы правильно работал мотор и для регулирования расхода бензина
Чтобы снизить расход бензина своими руками на автомобиле, имеющем карбюраторный тип двигателя, вам необходимо будет приобрести в магазине специализирующемся на автомобильных запасных частях, специальный ремкомплект, в котором размер жиклеров будет меньше, чем имеются в стандартном карбюраторе
При этом, цена ремкомплекта на отечественный автомобиль как правило, будет на порядок ниже, чем на импортный
Топливный жиклер предназначен для того, чтобы подавать бензин в распылитель из поплавковой камеры
При этом количество подаваемого топлива зависит напрямую от типа этого жиклёра, а точнее от его размера и формы
А, следовательно, чем меньше у вас объём мотора, на который был рассчитан жиклёр, значит, тем меньше бензина будет поступать через него в распылитель, а это значит, что и расход его будет меньше
Поэтому, чтобы снизить расход в карбюраторе, вам достаточно будет приобрести ремкомплект с подходящими жиклерами, однако рассчитанными на сниженный объем двигателя
Например, на карбюратор ваз 21011, рассчитанный на объем мотора 1.3 литра вам необходимо будет приобрести ремкомплект для Таврии. Объём двигателя, у которой, 1.1 литра
После приобретения подходящего ремкомплекта, снимаете карбюратор и разбираете его
Меняете его стандартные жиклеры, на новые отверстия которых, рассчитаны для двигателя меньшего объема
Затем собираете карбюратор и возвращаете его на место
После правильной разборки и правильной сборки, а так же установки таких жиклеров расход бензина должен снизиться
Принцип действия
Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера – топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.
Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона – это подсос.
Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.
