Карбюратор ДААЗ-2140 (2141)

Внешний вид карбюратора ДААЗ-2140

Карбюратор разработан на базе модели ВАЗ-2105. Внешне он отличается только смесительной камерой, приводом дроссельных заслонок и размещением микропереключателя. Карбюратор – двухкамерный, двухдиффузорный, с падающим потоком горючей смеси, сбалансированной поплавковой камерой, последовательным открытием дроссельных заслонок, пневмоприводом дроссельной заслонки вторичной камеры, закрытой регулируемой системой вентиляции картера, диафрагменным ускорительным насосом, эконостатом, полуавтоматическим пусковым устройством, патрубком отбора разрежения для вакуум-корректора прерывателя-паспределителя, латунным поплавком и поплавковым механизмом с верхним подводом топлива, а также экономайзером принудительного холостого хода.

Схема карбюратора ДААЗ-2140

Карбюратор имеет входной штуцер 28 с фильтром 29, два раздельных главных воздушных канала, прокладку 53 и общую поплавковую камеру 6. Топливный запорный клапан 27 размещен в крышке 7 поплавковой камеры и кинематически связан с язычком поплавка 32. Поплавок выполнен в виде цилиндра со сферическими донышками и расположен в поплавковой камере горизонтально.

Малые диффузоры 18 и 23 соответственно вторичной и первичной камер съемные и смонтированы в вертикальных пазах корпуса поплавковой камеры.

Ускорительный насос – мембранного типа, смонтирован сбоку поплавковой камеры на вертикальном фланце. Привод насоса осуществляется от рычага дроссельной заслонки через профильный кулачок, рычаг и толкатель 3. Мембрана 5 насоса со стороны толкателя 3 нагружена демпфирующей пружиной 2, а со стороны корпуса поплавковой камеры – возвратной пружиной 1. В насосе имеется впускной канал с жиклером и обратным клапаном 4 и винт регулировки перепускного клапана 56. Распылитель 21 снабжен калиброванным жиклером и нагнетательным клапаном 19. Распылитель обеспечивает затяжной направленный впрыск топлива в первичную камеру между стенкой поплавковой камеры и малым диффузором.

Пусковое устройство содержит воздушную заслонку 22, размещенную в главном воздушном канале первичной камеры, систему тяг, канал 47 и мембранный механизм 25 привода. На корпусе смонтирован кронштейн для крепления оболочки троса привода воздушной заслонки.

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов… поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесьПодводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 кмчас кпп 4-ка

Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.

В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.

Не держит игольчатый клапан Солекс 21083

Причины неисправности

— Нарушена герметичность игольчатого клапана

Со временем герметичность соединения «игла клапана — седло клапана» нарушается. Появляется выработка в зоне прилегания этих деталей и клапан перестает «держать» напор топлива. Причины этого явления — возрастной износ или низкое качество детали.

— Перекачивает бензонасос

Топливный насос (бензонасос) системы питания двигателя автомобиля должен создавать давление топлива над игольчатым клапаном в пределах 0,2-0,3 атмосферы. В случае, если не отрегулирован привод бензонасоса (сильное выступание толкателя) давление превысит нормальное значение и клапан приоткроется. давая доступ лишнего топлива в поплавковую камеру. Карбюратор начнет «переливать».

— Не работает «обратка»

При заклинивании клапана обратной магистрали или ее засорении лишнее топливо не сбрасывается в топливный бак, создавая излишнее давление на игольчатый клапан. Он перестает «держать» напор.

— Поплавки задевают за стенки поплавковой камеры

Поплавки задевают за стенки поплавковой камеры и не дают клапану полностью закрыться.

Их боковые поверхности должны быть параллельны отпечатку стенок поплавковой камеры на картонной прокладке крышки. Если параллельности нет, то разводим или наоборот сводим поплавки и добиваемся их точного расположения относительно отпечатка.

К числу других причин по которым «не держит игольчатый клапан карбюратора Солекс» можно отнести подклинивание иглы клапана в корпусе (лечится легким постукиванием молотка по крышке карбюратора), появление паровых пробок в бензонасосе и топливной магистрали, создающих избыточное давление на клапан (лечится заменой бензонасоса ДААЗ на Пекар). Помимо этого, возможно корпус клапана не до конца завернут в крышку карбюратора.

Как самостоятельно устранить неисправность игольчатого клапана?

Для начала проводим проверку герметичности игольчатого клапана. Для этого снимаем крышку карбюратора, надеваем на штуцер «обратки» трубку, затыкаем другой штуцер. Ставим крышку горизонтально и создаем разрежение в трубке (втягиваем ртом воздух). Исправный клапан «держит» секунд 5-10, потом начинает пропускать воздух. Подробнее «Проверка игольчатого клапана карбюратора Солекс 2108, 21081, 21083».

В случае если проверка показала, что клапан исправен, проверяем привод бензонасоса и продуваем клапан «обратки».

Неисправный клапан заменяем новым, так как старый ремонту не подлежит.

Примечания и дополнения

Игольчатый клапан Солекс 21083 является одним из элементов поплавкового механизма карбюратора. Он работает в паре с поплавками и позволяет автоматически дозировать поступление топлива в поплавковую камеру конкретно для каждого режима работы двигателя.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующей последовательности:

прогревание двигателя на протяжении 5 минут
глушение двигателя
съём шланга подачи бензина
откручивание винтов крепления крышки
отсоединение тросов подсоса
горизонтальное поднятие крышки
измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

выставление уровня, прогревание и глушение силового агрегата
закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
запуск двигателя и отключение подсоса
при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
закручиваем винт качества до появления нестабильной работы двигателя
откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

несоответствие размеров жиклера холостого хода
неправильная установка электромагнитного клапана
искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

неправильная работа экономайзера принудительного холостого хода
загрязнение деталей карбюратора
несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

обнаружение и устранение проблемы
откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

приобретение аэрозоля-очистителя карбюратора
снятие корпуса воздушного фильтра двигателя
выворачивание электромагнитного клапана карбюратора
обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
распыление чистящей жидкости в отверстие от электромагнитного клапана
распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
ожидание 2-3 минут
запуск двигателя и вытягивание рычага подсоса
в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
для достижения максимального эффекта повторяем весь процесс несколько раз.

Не держит игольчатый клапан Солекс 21083

Игольчатый запорный топливный клапан поплавковой камеры карбюратора Солекс 21083 со временем перестает «держать» напор топлива. Это чревато целым рядом неисправностей в работе карбюратора и двигателя автомобиля. На примере карбюратора Солекс 21083 попробуем разобраться почему не держит игольчатый клапан, всегда ли причиной является его неисправность и, что делать если по всем признакам он вышел из строя.

Причины неисправности

— Нарушена герметичность игольчатого клапана

Клапан и поплавки

— Перекачивает бензонасос

— Не работает «обратка»

«Обратка» топливной системы автомобилей ВАЗ 2108, 2109, 21099

— Поплавки задевают за стенки поплавковой камеры

Поплавки задевают за стенки поплавковой камеры и не дают клапану полностью закрыться.

Проверка положения поплавков на крышке карбюратора Солекс

Как самостоятельно устранить неисправность игольчатого клапана?

Проверка герметичности игольчатого запорного клапана карбюратора Солекс подачей разрежения

Неисправный клапан заменяем новым, так как старый ремонту не подлежит.

Примечания и дополнения

Источник

Неисправности клапана

Как и любое устройство, данный клапан тоже имеет свои неисправности, которые периодически проявляются в процессе всего срока его службы. Как вы уже поняли, то в задачу клапана входит создание герметичности поплавковой камеры от системы подачи топлива, поэтому основные неисправности игольчатого клапана, автомеханики привыкли делить на две основные категории:

Нарушение герметичности клапана в закрытом состоянии. Данная неисправность проявляется в следующем. При закрытом состоянии, топливо все же просачивается через клапан. Это происходит из-за износа седла. При этом, двигатель может стабильно держать нормированные обороты, но очень сильно возрастает потребление топлива.
Заедание игольчатой составляющей. В этом случае игла открывается, но не закрывается или закрывается не всегда, а то и вовсе не запирается. В этом случае, камеру переливает топливом или оно туда вообще не поступает. Диагностируется данная поломка достаточно просто: если бензиновый насос качает исправно, то двигатель заглохнет через полминуты работы, так как остатки топлива в поплавковой камере израсходуются.

Игольчатый клапан карбюратора 2108, 2108, 21083 Солекс: 1 комментарий

Сейчас в ремкомплектах игольчатый клапан разборный.

Доброго времени, коллеги Ох уж ентот карбуляторрррр! Хотя если считать по времени (последний раз чистил в 2010г), то ничего страшного — очередная профилактика. Но как оказалось — не как обычно.

Постараюсь проблему коротко описать. Погода наладилась, т.е. потеплело и машинка стала достаточно быстро греться до срабатывания вентилятора (тем более в условиях города). Утром лечу на работу пораньше, да с ветерком — около 15минут. И никаких проблем. Но вот обратно, т.е. в час пик, дорога занимает при всем старании «ШУМАХЕРА» порядка 30мин. И вот тут при нагреве за 90 при очередном резком наборе скорости машинка затыкается и дальнейшее движение возможно в вялотекущем режиме мах на 2й передаче до 30-40 км/ч.

Я человек семейный и занятой и машина нужна постоянно, т.е. причину неисправности стал искать при малейшем свободном времени (перед работой порядка 30мин и в обед порядка 30мин ) — с простого и далее по методу исключения.

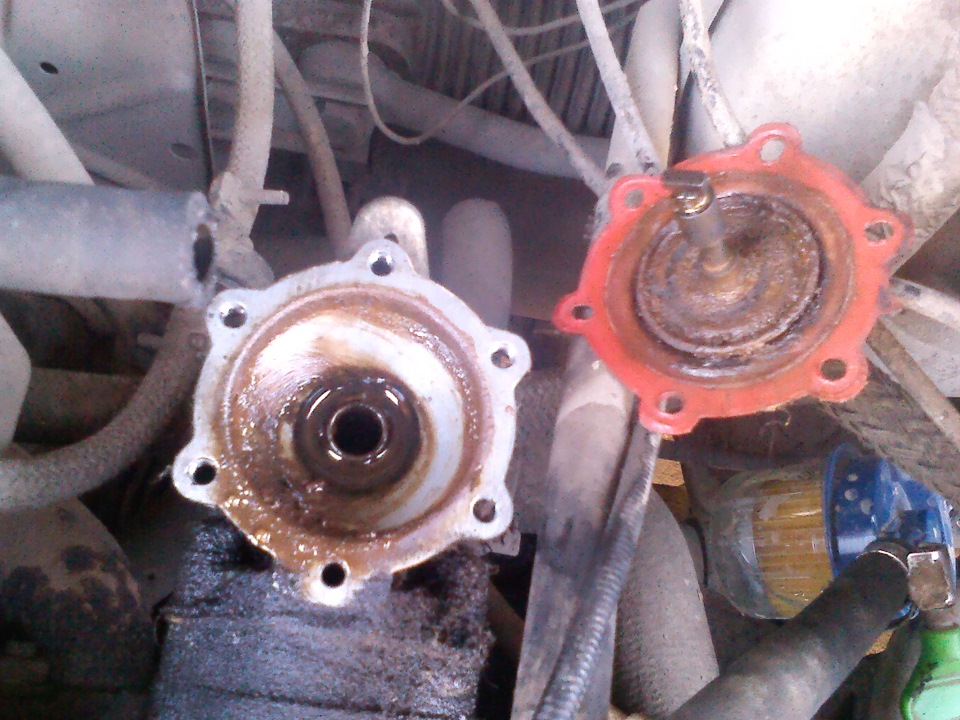

Первым делом проверил работу бензонасоса (ранее с родным в тёплую погоду приключения доставали регулярно, но теперь у меня ПЕКАР) — при очередном расколбасе при разгоне скинул топл.шланг и качнув вручную убедился что насос херачит струёй исправно. Но на всякий сделал профилактику — разобрал, убедился в целостности штока, поменял пружину и мембрану (хотя родная была цела, но со ржавчиной по упорной пластине).

Далее после очередного затыка при разгоне по пути домой снял «кастрюлю» и добрался до топливного фильтра в карбюраторе. И охренел! В фильтре был резиновый кусочек с рисовое зёрнышко!

Всем привет. Небольшая пред история на свой день рождения в феврале месяце я купил новый карбюратор СОЛЕКС у Наиля Порошина.

Спустя месяц после установки появилась проблема что начала залипать запорная игла в поплавковой камере конструктивная не доработка завода изготовителя. Когда игла опускается только под своей тяжестью а не синхронно с поплавком.

Суть проблемы если простыми словами описать: Игла залипла бензин в камеру не поступает, при запуске двигателя то количество которое было в поплавковой камере сгорает, поплавок опускается вниз но тк игла жестко не связана с поплавком она остается в своем залипшем положении те перекрывает подачу топлива. Я так дважды разбирал карбюратор не зная что произошло и почему двигатель не запускается.

Тогда я эту проблему решил заменой иглы на новую. Потом написал Наилю Порошину он мне посоветовал поставить на иглу пружинку от иглы с кабюратора ОЗОН чтоб игла и поплавок имели жесткую сцепку. Так же мне советовали поставить иглу Пекар с резиновым наконечником и той самой пружинкой для жесткой сцепки.

А так как все работало снова лезть в карбюратор было лень, новая игла проработала почти 8 месяцев пока снова не начала залипать. Так в течении полутора недель я мучался, но уже не вскрывал весь карбюратор, а только кастрюлю с фильтром и стучал по карбу плоскогубцами пока игла от ударов не отлипла тем самым открыв канал для поступления топлива.

Пока был в теплом гараже как раз занялся этой проблемой по доработке карбюратора

Обратка карбюратора

Это актуально только для некоторых моделей «Солекс» и ДААЗ, предназначенных для установки на переднеприводные ВАЗы. Если магистраль слива топлива неисправна, деформирована, засорена, то будет перелив. Также рекомендуется проверить обратный клапан обратки.

Проблема в том, что карбюратор переливает бензин по причине трудностей сброса лишнего топлива в бак. Ему некуда деваться, и бензин попадает сначала в поплавковую камеру, а затем в цилиндры. Для устранения неисправности следует внимательно визуально изучить всю магистраль. Также нужно ее продуть вместе с обратным клапаном.

«Плавают» обороты холостого хода ВАЗ 2108, 2109, 21099

Обороты холостого хода (ХХ) карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 «плавают» — то есть, понижаются чуть ли не до полной остановки (двигатель «троит», а то и «двоит»), то повышаются до нормы или даже выше.

Существует несколько причин «плавающих» оборотов холостого хода. Они связаны с неисправностью карбюратора, системы питания, системы зажигания, самого двигателя.

В своей основе они имеют либо нарушение подачи топлива в двигатель, либо отказ в работе элементов системы зажигания.

«- Подсасывание» постороннего воздуха в карбюратор

Виновниками могут быть — шланг от вакуумного усилителя тормозов к впускному коллектору, уплотнительные резиновые кольца на винте «качества» и электромагнитном клапане, соскочившая или полопавшаяся трубка к корпусу вакуумного регулятора опережения зажигания на трамблере, не герметичный корпус или поврежденная диафрагма корпуса вакуумного регулятора, деформация посадочной поверхности карбюратора, либо износ его прокладок, трубка вентиляции картера.

«Подсос» вызывает обеднение топливной смеси и как следствие нарушается нормальная работа двигателя автомобиля на холостом ходу. Подробнее о том, как искать причину «подсоса» на странице «Подсос постороннего воздуха в карбюратор».

Места вероятного подсоса воздуха в карбюратор

— Засорен топливный или (и) воздушный жиклер системы холостого хода карбюратора Солекс

Необходимо прочистить топливный жиклер СХХ находящийся в наконечнике электромагнитного клапана (ЭМК) и воздушный жиклер СХХ.

Электромагнитный клапан карбюратора Солекс с топливным жиклером СХХ

Для прочистки воздушного жиклера придется снимать крышку карбюратора. Подробнее: «Прочистка системы холостого хода карбюратора Солекс».

Воздушный жиклер и воздушный канал СХХ Солекс

— Неисправна система принудительного холостого хода (ЭПХХ) или ЭМК

Электромагнитный клапан карбюратора (ЭМК) (см. фото выше) входит в состав системы ЭПХХ карбюратора. При ее отказе игла клапана может частично то перекрывать, то открывать отверстие в топливном жиклере СХХ, нарушая прохождение топлива в двигатель через систему холостого хода. Аналогичная ситуация может возникнуть при выходе из строя самого клапана или его неправильной установке. См. «Проверка и ремонт системы ЭПХХ карбюратора Солекс».

Степень загрязнения должна быть довольно высокая. Замените его на новый.

Воздушный фильтр двигателя

— Неисправны элементы системы зажигания

Чаще всего виновником оказывается вышедшая из строя свеча зажигания. Необходимо оценить состояние свечей зажигания по их внешнему виду и для проверки заменить их заведомо исправными. Помимо свечей «плавающие» обороты ХХ возможны при «пробое» в/вольтных проводов, крышки и бегунка трамблера. неисправности катушки зажигания. Подробнее см. «Неисправности бесконтактной системы зажигания».

— Нарушена подача топлива в карбюратор

Возможно засорены фильтры топливной системы (в карбюраторе, бензонасосе, фильтр тонкой очистки и на заборнике топлива в баке), или повреждена топливная магистраль. Так же, работа неисправного бензонасоса или с не отрегулированным приводом, будет иметь аналогичный эффект. Подробнее: «Неисправности системы подачи топлива карбюраторного двигателя».

Минимальное регулируемое выступание толкателя требуемое для правильной работы бензонасоса

— Нарушены фазы газораспределительного механизма

Проверьте положение установочных меток привода газораспределительного механизма. А также натяжение ГРМ. Перескочивший на зуб-другой ремень вызывает смещение фаз ГРМ и нарушение работы двигателя на холостом ходу.

Установочные метки привода ГРМ карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Перед началом выявления причин появления плавающих оборотов холостого хода двигателя необходимо провести визуальный осмотр подкапотного пространства двигателя. Соскочивший провод, не до конца надетая фишка, перегнутый шланг и т.п. не дадут двигателю нормально работать, и отнимут время и силы, потраченные на поиск неисправности.
