Принцип работы генератора автомобиля

Типичные неисправности генератора

Неисправности автомобильных генераторов бывают самые разные. Типичные неисправности заключаются в выходе из строя одного, а может быть и нескольких сразу элементов самого генератора.

К типичным неисправностям генератора относят:

1. Износ ремня генератора и его разрыв;
2. Повреждение шкива генератора;
3. Износ подшипников генератора;
4. Обрыв проводов или закисание контактов генератора;
5. Износ щеток полный или частичный;
6. Короткое замыкание витков статора;
7. Разрушения обмотки ротора;
8. Разрушение компонентов диодного моста;
9. Повреждение корпуса генератора.

При возникновении неисправности очень важно разобраться в причине ее возникновения, потому что иначе устранить ее не получится. В пример можно смело привести такую причину как повреждение шкива генератора

Установка нового ремня генератора при поврежденном шкиве(например он зазубрен или искривлен) приведет к тому, что ремень через несколько тысяч пробега опять придет в негодность.

Принцип работы автомобильного генератора

Принцип работы автомобильного генератора лучше начать с отдельных элементов его конструкции. С корпусом все понятно: он удерживает все компоненты на своих местах и отводит тепло. Следующим в очереди шкив. Он предназначен для передачи крутящего момента от коленчатого вала к самому генератору посредством ременного привода. Статор, в свою очередь, является одной из основных частей, медная обмотка которой создает переменный ток в генераторе под воздействием ротора. Ротор с обмоткой возбуждения представляет собой вращающуюся деталь, которая создает магнитное поле и взаимодействуя с статором производят переменный электрический ток. Щеточный узел предназначен для передачи напряжения на вал ротора. В большинстве современных автомобилей уже нет такого понятия как щеточный узел, потому что он идет в сборе с регулятором напряжения. Вероятно многие слышали такую фразу: “Нужно щетки поменять!”. У большинства современных производимых генераторов производится замена исключительно регулятора напряжения. Регулятор напряжения представляет собой полупроводниковое устройство, которое отвечает за поддержание напряжения в нужных пределах. Заключительным элементом является диодный мост. Диодный мост принимает произведенный переменный ток от статора, преобразует(выпрямляет) его в постоянный и передает на выходной контакт.

Для чего в автомобиле нужен генератор?

Генератор используется для поддержания в бортовой сети определенных напряжения и тока. Основное назначение генератора автомобиля состоит в обеспечении устойчивого питания электрооборудования при работающем двигателе – в частности, для:

Применение автомобильного генератора позволяет восстанавливать заряд аккумулятора, который расходуется на запуск двигателя при помощи стартера. При этом напряжение в бортовой сети пребывает в строго установленных пределах, превышающих электрохимический потенциал пластин батареи. Разобравшись в вопросе, для чего нужен генератор в автомобиле, необходимо понять, что в случае отказа агрегата двигатель проработает еще какое-то время за счет аккумулятора. Продлить этот период можно, отключив все второстепенные потребители: вентилятор отопителя, кондиционер, аудиосистему. По исчерпании заряда батареи двигатель заглохнет.

Немного об эффекте возбуждения

Напряжение, формируемое генератором при разных оборотах работы мотора, регулируется обмотками возбуждения. Сила тока поддерживается на постоянном напряжении в пределах 13.8-14.2 В. Для обеспечения питанием всех систем автомобиля, в нем предусмотрен регулятор напряжения (РН). Устройство размещается внутри генератора и встречается как в отечественном автопроме, так и на машинах зарубежного производства. В народе его называют шоколадкой либо таблеткой.

Генератор соединяется с аккумуляторной батареей плюсовым выводом «30» (часто встречается название «плюс», «В» или «ВАТ»). Зажим с отрицательным потенциалом обозначается как «31» (встречается название «D» и «В-»). Контакт от «шоколадки», который используется для подачи напряжения от сети автомобиля после включения зажигания, обозначается как вывод «15» («S»). Контакт для подачи питания на индикатор зарядки отмечается как «61» («D+»).

Прекращение подзарядки аккумулятора от генератора, в большинстве случаев, указывает на выход из строя «таблетки». Но не стоит расстраиваться, ведь в таком случае можно подать напряжение на обмотки возбуждения и добраться до ближайшего магазина либо автосервиса. Итак, чтобы не разрядить батарею в ноль, потребуется отсоединить «таблетку», а после возбудить генератор.

Устройство узла

Источник тока необходим для подзарядки аккумулятора, а также обеспечивает питание остальным узлам (системе зажигания, фарам, бортовому компьютеру и т.п.). Если генератор автомобиля выйдет из строя, то и батарея станет бесполезной, когда закончится заряд. Описание составляющих рассматриваемого узла автомобиля приведено ниже.

Устройство генератора автомобиля

Корпус детали

Основная обязанность данной части агрегата – защитить его «начинку». Корпус автомобильного генератора должен быть легким, не мешающим развивать технике большую скорость. Поэтому изготавливают его из дюралюминиевого сплава. В крышках монтируются подшипники, участвующие в роторном вращении.

В конструкции предусмотрена охлаждающая система, представляющая собой набор отверстий для вентиляции. Если основное устройство генератора для всех автомобилей идентично, то конструктивные особенности системы охлаждения разнятся. Влияют на это такие параметры: температура воздуха под капотом и рабочий диапазон оборотов двигателя.

Типичная конструкция автомобильного генератора

Обмотка генератора

За создание электромагнитного потока «отвечают» ротор и статор, основным элементом которых является обмотка. Стационарная часть конструкции – не что иное как кольцо из трансформаторного железа, в пазах которого и распределена обмоточная медная проволока. Всего в сердечнике статора собрано 3 обмотки, соединенных в «треугольник» или «звезду». Выпрямление напряжения в точке соединения обмоток обеспечивает мост из диодов.

При работе генератора вырабатывается большое тепло. Чтобы провода в обмотках не оплавились, их предварительно покрывают термостойкими составами. Изоляция медного провода представляет собой 2 слоя специального лака.

Проверка обмоток статора генератора

Ротор генератора авто

Вращающаяся часть конструкции представляет собой электромагнит, закрепленный на валу. Ток на обмотку ротора (она единственная) подается посредством колец из меди, закрепленных на валу. Контакт колец с обмоткой обеспечивают специальные щетки из графита. Наружный параметр роторного сердечника отличается от внутреннего диаметра статора – он на 1,5-2 мм меньше.

Ротор и статор генератора переменного тока

Устройство регулятора

Для стабильной работы бортовой сети автомобиля необходимо поддерживать оптимальные параметры напряжения, создаваемого обмотками генератора. Эту обязанность на себя берет реле-регулятор. На U-выходное влияет и температура воздуха, поэтому в некоторых машинах данный элемент дополнен датчиком тепла. Место монтажа реле-регулятора может быть различным – внутри непосредственно у щеток, либо вне корпуса, на щеткодержателе.

https://youtube.com/watch?v=feRhd7xg6R0

При запуске двигателя отключается магнитола: причины

Итак, владелец садится в автомобиль, включает подсветку приборов и магнитолу, после чего поворачивает ключ в замке зажигания. Стартер начинает крутить двигатель, при этом подсветка приборов в большей или меньшей степени тускнеет, а ГУ отключается и перезапускается до момента начала работы самого ДВС.

Как правило, так происходит в том случае, если двигатель еще не прогрет. Если же в дальнейшем повторять запуски, но уже «на горячую» или после незначительного предварительного прогрева мотора, отключения магнитолы уже не происходит.

Важно понимать, что в момент запуска силового агрегата задействуется стартер. Данное устройство фактически является электромотором, который берет энергию от АКБ для прокручивания коленчатого вала двигателя

При этом стартер является мощным энергопотребителем. Если просто, во время работы стартера происходит резкое и достаточно сильное снижение напряжения в бортовой сети автомобиля.

Такая «просадка» напряжения во время запуска является прогнозируемой. При этом главной задачей остается завести двигатель, а не поддерживать работу других устройств (подогрев зеркал и стекол, свет фар, магнитола и т.п.). Другими словами, после поворота ключа зажигания вся энергия направляется на стартер.

Если же говорить о магнитоле, при падении напряжения в бортовой сети происходит автоматическое отключение ГУ. Такая функция является защитной. В самом головном устройстве «зашита» специальная программа, которая перезапускает автомагнитолу, чтобы защитить ее от зависания в момент снижения напряжения.

Однако можно заметить, что так происходит не во всех случаях. Например, после того, как двигатель был прогрет или автомобиль проехал несколько километров после простоя, перезапуска магнитолы при попытках повторной заводки мотора уже не происходит. Также некоторые ГУ никогда не отключаются в момент пуска ДВС, даже если такой пуск сильно осложнен (стартер крутит медленно, тускнеет приборная панель, гаснут фары, но музыка при этом играет). Давайте разбираться.

Как уже было сказано, защитная функция отключения ГУ при низком напряжении программируется самими изготовителями магнитол. При этом устанавливается минимальный «порог», когда защита сработает. Это значит, что если напряжение не падает ниже какого-либо заданного изготовителем устройства значения, перезапуска головного устройства также не произойдет.

На практике все будет зависеть от уровня заряда АКБ и состояния аккумулятора. Например, аккумуляторная батарея немного разряжена, а машина заводится зимой после ночной стоянки. В таких условиях стартеру естественным образом потребуется дольше крутить двигатель, так как в моторе густеет моторное масло под действием отрицательных температур, топливо хуже прокачивается и испаряется и т.д.

Сам аккумулятор также холодный и быстрее расходует оставшийся заряд, то есть через секунду или две стартер будет крутить уже медленнее и т.д. Вполне очевидно, что все «силы» будут брошены на запуск силового агрегата, при этом естественным образом произойдет падение напряжения в бортовой сети.

Однако после того как двигатель завелся и поработал какое-то время, АКБ восполняет потерянный заряд благодаря работе автомобильного генератора. Также в моторе разжижается масло и т.п. Это значит, что при повторном запуске стартеру будет намного легче завести ДВС, то есть значительной просадки напряжения уже не будет. Защита автомагнитолы в этом случае уже не сработает, так как напряжение попросту не упадет до той минимальной о в устройство производитель головного устройства.

Проверка тока возбуждения генератора

1. Чтобы проверить ток возбуждения генератора, заведите мотор и дайте ему высокие обороты.
2. Расположите измерительный зонд вокруг провода, подключенного к клемме 67 («D+»), показания на приборе будут соответствовать величине тока возбуждения, на исправном электрогенераторе он будет равен — 3-7 А.

Чтобы проверить обмотки возбуждения нужно будет снять щеткодержатель и регулятор напряжения. Возможно потребуется зачистите контактные кольца, также проверьте нет ли обрывов в обмотке или замыканий на «массу».

1. Для этого теста используется омметр, его щупы необходимо приложить к контактным кольцам, величина сопротивления при этом должна быть в пределах 5-10 Ом.
2. После подключите один щуп омметра к любому контактному кольцу, второй щуп к статору. На исправном генераторе мультиметр будет показывать бесконечно большое сопротивление, в противном случае — обмотка возбуждения замыкает на «массу».

Признаки и причины неисправности генератора

Неисправности автомобильного генератора условно делятся на электрические и механические. К электрическим относятся:

1. Износ и выход из строя щеток.
2. Нарушения контакта или обрыв электрических цепей.
3. Короткое замыкание обмоток ротора.
4. Поломка регулятора напряжения или диодного моста.

Механические неисправности, как правило, возникают при износе подшипников, что вызывает радиальное биение ротора, который будет задевать обмотку статора и провоцировать возникновение короткого замыкания. О неисправности генератора можно судить по следующим признакам:

1. Во время работы двигателя горит или мигает лампа разряда аккумулятора.
2. Перезаряд аккумулятора или его регулярная разрядка.
3. Тусклая работа фар и электроприборов во время работы двигателя.
4. Сила света фар изменяется в зависимости от частоты оборотов двигателя.
5. От генератора во время его работы слышатся посторонние звуки.

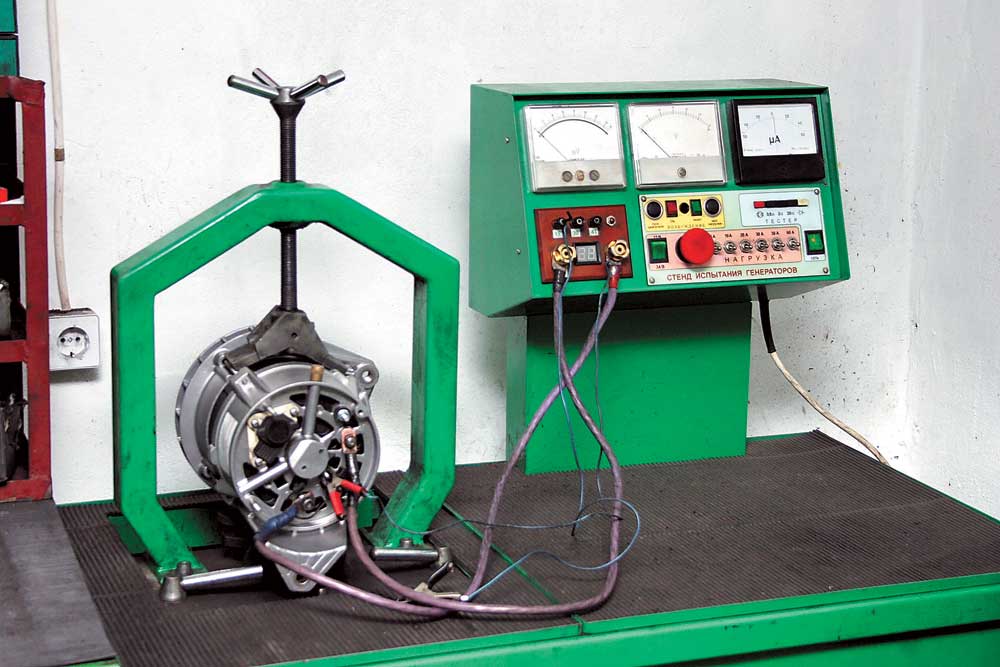

Диагностика неисправностей генератора проводится путем проверки снятого изделия на специальном стенде или замером напряжения на клеммах аккумуляторной батареи при работающем и неработающем двигателе. Если при запущенном двигателе тестер показывает напряжение 13,8-14,7 В (в зависимости от модели машины), значит с генератором все в порядке. Напряжение ниже 12В говорит о его поломке.

Другие показания, также не соответствующие номиналу согласно технической документации, говорят о существующих неполадках, в частности о возможном выходе из строя регулятора напряжения. При механических повреждениях производят разборку изделия и замену износившихся частей. При повреждении обмоток ротора производится их замена методом перемотки на новые. При невозможности проведения ремонта или его стоимости, сравнимой с ценой готового изделия, производят полную замену.

Принцип работы

Теперь разберем подробнее работу генератора переменного тока в автомобиле. При включении зажигания, на щеточный узел подается ток от аккумуляторной батареи. Через щеточный узел он попадает на медные контактные кольца, а затем на обмотку возбуждения ротора. Напомним, что ротор, по сути, является электромагнитом, который создает магнитное поле. Коленчатый вал через шкив и ременную передачу начинает вращать ротор. Вокруг ротора расположен статор, который от вращения начинает вырабатывать переменный ток. Когда вращение ротора достигает определенной частоты, обмотка возбуждения питается от самого генератора.

Через диодный мост переменный ток “выпрямляется” и преобразуется в постоянный, необходимый для питания бортовой сети. Так автомобильный генератор обеспечивает питание потребителей и подзаряжает аккумулятор. Регулятор напряжения изменяет работу обмотки возбуждения при возрастании частоты вращения ротора. Таким образом поддерживается стабильная нагрузка.

В салоне автомобиля на приборной панели есть контрольная лампа генератора, которая показывает состояние устройства. Например, лампа может загореться при обрыве ремня. Тогда питание сети будет идти только через аккумулятор. Продолжительность работы в этом случае будет зависеть от уровня заряда АКБ.

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

• Ротор.
• Статор.
• Блок щеток.
• Регулятор напряжения.
• Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

• Приводной шкив.
• Подшипники качения.
• Охлаждающее устройство (вентилятор).

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор напряжения

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Регулятор напряжения

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Схемы генераторов с дополнительными диодами

Можно сделать схему возбуждения генератора более короткой и надежной. Ток возбуждения проходит только внутри генератора и не проходит во внешнюю цепь через замок зажигания. Для этого ток возбуждения берется с обмоток генератора, выпрямляется отдельным маленьким выпрямителем и отправляется сразу в обмотку возбуждения.

Схема с дополнительными диодами позволяет защитить аккумулятор от случайного разряда через обмотку возбуждения. В такой схеме обмотка возбуждение, на прямую, не подсоединена к выходу генератора и аккумулятора. Ток возбуждения протекает не от выхода диодного моста, соединенного с аккумулятором, а прямо от своих обмоток в обмотку возбуждения, через дополнительный выпрямитель.

Для первоначального возбуждения приходится использовать аккумулятор. Ток первоначального возбуждения, при включении замка зажигания, проходит в обмотку возбуждения через лампочку. Лампочка имеет большое сопротивление, поэтому ток в цепи возбуждения протекает маленький (лампочка светится), такого тока вполне достаточно для подмагничивания ротора. Как только ротор подмагнитился, генератор начинает вырабатывать напряжение и появляется ток в обмотках, этот ток идет через дополнительные диоды в обмотку возбуждения и намагничивание ротора возрастает, так генератор, практически сразу, возбуждается, получив первоначальный толчок маленьким током через лампочку. Дальше генератор работает уже самостоятельно, потребляя необходимый ток возбуждения через дополнительные диоды.

Цепь внешнего возбуждения остается подключенной, она используется снова при следующем запуске двигателя. Лампочка, фактически, разделяет цепь первоначального возбуждения генератора и цепь рабочего возбуждения. Ток обмотки возбуждения может достигать 5-и Ампер, но чтобы обмотка возбуждения не могла потреблять такой ток от аккумулятора, в цепи первоначального возбуждения и стоит лампочка ограничивающая этот ток. На первый взгляд проблема остается — если ротор генератора не крутится, а зажигание включено, то аккумулятор разряжается, но разражается очень маленьким током через лампочку (лампочка горит). Ток лампочки может гореть несколько дней и это не приведет к полному разряду нормального аккумулятора

Очень важное преимущество такой схемы состоит в том, лампочка не только ограничивает ток разрядки аккумулятора через обмотку возбуждения, но то, что она становится очень полезным индикатором состояния системы генератор — аккумулятор и позволят контролировать процесс зарядки аккумулятора и исправность — неисправность генератора

Схема генератора с дополнительными диодами и регулятором напряжения типа L (D+)

Состав и устройство автогенератора

Автогенератор состоит из следующих частей:

• Статор, включающий в себя сердечник из пластин электротехнической стали с тремя намотанными на него катушками медного эмалированного провода диаметрам чуть меньше миллиметра. Соединяются эти обмотки между собой «звездой», а к их свободным концам подключаются диоды выпрямителя.
• Ротор, состоящий из сердечника с 6 полюсами и намотанной внутри этой конструкции катушки изолированного медного провода, выводы которой подключены к двум медным контактным кольцам. Эта катушка является обмоткой возбуждения автогенератора.
• Блок диодов выпрямителя. Его схема состоит из 6 мощных диодов, расположенных на двух алюминиевых подковах и попарно соединенных между собой. Способом их коммутации здесь, как правило, бывает схема Ларионова. Эта схема преобразует трехфазное переменное напряжение в постоянное.
• Дюралюминиевый корпус автогенератора, с изолированной от него клеммой выхода, и с элементами крепления к двигателю. Выполнен он из двух половинок: передней и задней, стягивающимися между собой длинными болтами с гайками.
• Регулятор напряжения со щетками. В более ранних конструкциях автогенератора регулятор напряжения не объединялся с блоком щеток, а устанавливался в моторном отсеке отдельно. Схема подключения автогенератора со встроенным и вынесенным регулятором напряжения несколько различается.
• Помехоподавляющий конденсатор. Служит для уменьшения помех радиоаппаратуре в бортовой сети автомобиля. Подключается параллельно выходу генератора, то есть один его вывод присоединяется к плюсовой клемме устройства, а другой к «массе» автомобиля.
• Приводной шкив, часто соединенный с крыльчаткой охлаждения.

Схема регулятора напряжения, по сути, является усилителем тока с отрицательной обратной связью по напряжению. То есть повышение напряжения на выходе автогенератора приводит к уменьшению тока проходящего через обмотку возбуждения ротора, что ослабляет его магнитное поля, а из-за этого уменьшается напряжение на выходе устройства. В современных генераторах для питания обмотки возбуждения используются дополнительный выпрямитель из трех маломощных диодов. Это исключает протекание тока через обмотку возбуждения при выключенном зажигании и упрощает схему индикации наличия или отсутствия зарядки. При включении зажигания, через индикаторную лампочку, на регулятор напряжения подается питание. Пока нет зарядки, ток возбуждения генератора идет через лампочку и она светится. А как только генератор начинает вырабатывать энергию, питание на регулятор подается с дополнительных диодов, ток через контрольную лампочку прекращается и она гаснет.

Устранение неисправностей и ремонт автомобильных генераторов

Обнаруженные изношенные или неисправные детали заменяются на новые. Практикуемая раньше перемотка обмоток ротора или статора сейчас нерентабельна. Чаще замены требуют щетки, подшипники, ремень. Самостоятельно легко можно выполнить мелкие работы. Например, припаять оторванные от выводных клемм провода. Промыть контактные кольца бензином и высушить.

С простым ремонтом, не требующим профессиональных навыков и высокой квалификации автомеханика, можно справиться самому. Надо помнить, что к ремонту следует подходить разумно, не чинить ту деталь, которую проще купить и заменить на новую. Ведь старая быстрее выйдет из строя, а ремонт превратится в бесконечный процесс.

Очевидно, что провести диагностику работы узлов генератора можно самостоятельно. Для этого необходимо желание, совсем немного инструментов и времени. Если желания или времени нет, то всегда можно обратиться к опытному мастеру. Главное, не оставлять без внимания такой важный узел, чтобы поездки на автомобиле доставляли удовольствие, а не вынуждали решать новые проблемы.

Знание основных признаков неисправности генератора может помочь вовремя произвести ремонт, предотвратив внезапное загорание лампочки АКБ в пути. Рассмотрим все поломки, которые могут произойти с автомобильной генераторной установкой.

Перед прочтением материала рекомендуем ознакомиться с принципом работы генератора. Знания помогут вам лучше понять причину поломки и вовремя отследить характер ее проявления.

Основное про эффект возбуждения

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Как известно, вольтаж, формируемый геном на различных оборотах двигателя, регулируется посредством обмоток возбуждения

Ток поддерживается на постоянном вольтаже – 13,8-14,2 V

Как известно, вольтаж, формируемый геном на различных оборотах двигателя, регулируется посредством обмоток возбуждения. Ток поддерживается на постоянном вольтаже – 13,8-14,2 V.

Чтобы обеспечивать автомобильную систему (многочисленные потребители) током, предусмотрен регулятор или РН. Он бывает на отечественных автомобилях и некоторых иномарках, как правило, встроен внутрь генератора. В обиходе такой регулятор называется шоколадкой, таблеткой и т.д.

Ген связан с плюсовым зажимом АКБ через вывод «30». Его также называют плюсом, «В» или «ВАТ». Что касается отрицательного вывода, то он обозначается, как «31» или минус. Также в обиходе встречаются другие его обозначения: «D», «В-» и т.д. Клемма таблетки, используемая для подачи питания от автомобильной сети при включенном зажигании – вывод «15» или «S». Наконец, вывод, рассчитанный для подавания тока на поверочную лампу зарядки, обозначается, как «61» или «D+».

Регулятор напряжения или шоколадка

Если прекращается подзарядка АКБ, то это в большинстве случаев свидетельствует о порче шоколадки. Однако здесь не стоит отчаиваться, ведь достаточно будет подать напряжение на обмотки, т.е, возбудить генератор, чтобы доехать до магазина или ближайшего СТО.

Итак, чтобы доехать до нужного места, не подвергая АКБ глубокому разряду, надо снять шоколадку и возбудить ген.

Назначение автомобильного генератора

Кроме питания бортовой сети генератор автомобиля обеспечивает восполнение запаса электроэнергии, которую потратил аккумулятор при запуске ДВС. Первоначальное возбуждение обмотки так же производится за счет постоянного тока аккумулятора. Затем генератор начинает вырабатывать электричество самостоятельно при передаче вращения ремнем на шкив с коленвала двигателя.

Другими словами – без генератора машина заведется стартером от аккумулятора, но проедет недалеко, и не заведется в следующий раз, так как АКБ не получит подзарядки. На эксплуатационный ресурс генератора влияют факторы:

• емкость и апмераж аккумулятора;
• стиль и режим вождения;
• количество потребителей бортовой сети;
• сезонность эксплуатации транспортного средства;
• качество изготовления и сборки узлов генератора.

Простая конструкция позволяет диагностировать и устранить самостоятельно большинство поломок.
