Модели ВАЗ 8 и 16 клапанов
Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.
На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).
Каким может быть коммутатор системы зажигания
Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:
- транзисторов;
- тиристоров:
- гибридных элементов;
- бесконтактных датчиков.
Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.
Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.
При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы. Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков
Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу. Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:
Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу. Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:
- более мощную искру;
- исключение потерь в трамблере;
- стабильный холостой ход;
- улучшенный пуск при пониженной температуре;
- снижение расхода топлива.
Стоит отметить, что двухканальный коммутатор позволяет избавиться от бегунка.
Проверка модуля (катушки) зажигания инжекторных ВАЗ 21083, 21093, 21099
По причине неисправности модуля зажигания в работе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.
— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра
— Торцовые ключи или головки на «13» и «17»
Подготовительные работы
— Снимаем модуль зажигания с двигателя
Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.
— Очищаем от загрязнения
Протираем сухой ветошью.
В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.
Проверка на короткое замыкание
Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.
Проверка на «обрыв»
Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.
Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.
Проверка подачи напряжения на модуль зажигания
Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).
Примечания и дополнения
— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.
— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте
Порядок подключения высоковольтных проводов на ВАЗ 2109 (карбюратор, инжектор)
Модуль зажигания на инжекторных ВАЗ 2109 заслужено считается одним из наиболее сложных электрических узлов. Если на инжекторах стоит именно модуль, то на карбюраторах предусмотрена самая простая катушка.
Фактическая, но невероятно важная задача модуля — это генерация тока высокого напряжения, который может достигать 30 тысяч Ватт. Ток следует по высоковольтным проводам на свечи, которые создают искру для воспламенения топливовоздушной смеси.
Классическая катушка зажигания — это один из компонентов модуля, потому система работает по куда более сложному принципу, нежели на карбюраторах.
Неправильно отрегулированный момент зажигания может стать причиной разных неисправностей. Чаще всего начинаются проблемы с пуском, оборотами на холостом ходу и другие сбои в работе силового агрегата. На ВАЗ-2109 выставлять порядок зажигания необходимо в зависимости от типа двигателя. Методы регулировки несколько отличаются в зависимости от наличия в системе карбюратора или инжектора, так как в зависимости от разновидности силовой установки меняется схема зажигания.
Для начала подготовьте автомобиль к выполнению этой работы:
- Запустите мотор, прогрейте его до 90 градусов и под контролем тахометра доведите количество оборотов силовой установки до 800.
- Удалите трубку, по которой происходит разрежение со штуцера. Конец этой трубки зажмите пальцем и поднимите обороты до того момента, когда разрежение исчезнет.
- В этот момент отключите мотор и перегните трубку так, чтобы просвета не было. Ослабьте крышку трамблера. Достаньте пробку и очистите смотровой люк со шкалой, расположенный на картере КПП.
Далее вам необходимо будет выставить угол зажигания. Эта работа делается по инструкции:
- при помощи отвертки проверните маховик так, чтобы в окошке показалось длинное деление (цилиндры 1 и 4 в это время встанут в позицию ВМТ);
- проверьте насколько правильно выставлен маховик по шестерне ГРМ – для этого снимите кожух с механизма;
- если все сделано правильно метка на шестерне совпадет с той, что находится на ремне.
Подтвердите результат настройки при помощи стробоскопа. Для этого:
- катушка зажигания соединяется с красным щупом стробоскопа;
- на корпус устанавливается черный щуп;
- провод крепления закрепляется на 4 цилиндре.
Теперь все подготовительные мероприятия закончены, можно начинать настраивать зажигание:
- Заведите мотор и доведите его до 800 оборотов.
- Стробоскопом подсветите смотровое окно.
- Сделайте корректировку угла, отсчитывая расстояние от центральной точки. Делать этого нужно в соответствии с типом применяемого вами бензина.
- Корпус распределителя поворачивайте вправо – так вы не допустите ошибку. Если делать это в противоположную сторону, то угол будет понижаться.
На трамблере есть специальная шкала, на которой имеются обозначения «±», с ее помощью вы точно не допустите ошибку при настройке. Как только необходимая позиция будет выставлена – фиксируйте крышку механизма, распределяющего зажигание.
Сначала вам необходим
о будет провести полную компьютерную диагностику системы. Если будут найдены проблемы бортовой компьютер укажет на них путем красной индикации «Check». Чаще всего причиной поломки становится не электронный модуль зажигания, а проблемы с заслонкой дроссельного узла.
Тут вам понадобится мультиметр, которым нужно делать замеры напряжения в системе. После поворота ключа в системе зажигания показания прибора должны быть следующие:
- общее напряжение бортовой цепи – 12 В;
- показатели датчика заслонки дросселя – 0,5 В, при этом заслонка открыта всего на 1%.
Бегунок трамблёра ВАЗ 2109
Снятие и установка
При выходе из строя трамблера его можно отремонтировать или заменить на новый. Все зависит от конкретного сбоя.
Порядок снятия и установки следующий:
Для начала нужно обесточить электрическую цепь автомобиля, отключив аккумулятор.
Затем нужно отсоединить провода от распределительного устройства. После этого также отсоедините вакуумную трубку, идущую к корректору.
Затем нужно найти держатель троса, идущий к приводу дроссельной заслонки. Этот кабель необходимо удалить.
Снимите скобу, удерживающую провода, вместе с ними и штифтами. Для этого вам нужно будет открутить гайку. Будьте осторожны. под гайкой есть шайба, ее нельзя потерять.
После этого нужно разметить корпус распределительного устройства и привод вспомогательных элементов. В том случае, если вы не поставите отметку, то после дальнейшего закрепления механизма на месте придется заново устанавливать и регулировать зажигание.
На корпусе распределителя видна розетка, к которой подключается жгут высоковольтного провода. Крепеж нужно сжать, для этого с помощью отвертки снимите провода. Затем снимите резиновую заглушку, которая находится в картере сцепления.
Проверните коленчатый вал руками, пока поршень 1-го цилиндра не достигнет ВМТ. Отметка на маховике в отверстии должна соответствовать средней линии на шкале корпуса.
Затем вы можете отвинтить гайки, которыми крепится коллектор, и снять его.
Что касается дальнейшей установки, то она проводится в обратной последовательности. При установке устройства на место убедитесь, что вал клапана вращается так, чтобы внешний контакт ползуна находился напротив вывода, соответствующего 1 цилиндру двигателя внутреннего сгорания. Сам терминал находится на крышке.
Во время установки объедините риски, как мы сообщали выше. Если у вас возникли трудности с установкой зажигания, воспользуйтесь этой статьей.
Извините, в настоящее время нет доступных опросов.
Назначение трамблера ВАЗ 2109
В любой системе зажигания, бесконтактной или контактной, есть две цепи. высокого напряжения и низкого напряжения. Распределитель, распределитель зажигания. это устройство, которое занимается как проводкой высокого напряжения, так и проводкой низкого напряжения. Его основная задача. распределить высокое напряжение между свечами зажигания в нужное время и в определенном порядке.
Распределитель работает следующим образом. в катушке зажигания за счет электромагнитной индукции создается высокое напряжение. Он по высоковольтному проводу подводится к центральному контакту крышки распределителя. Контакт находится в постоянном взаимодействии с ползунком, который распределяет ток по четырем контактам, соответствующим свече зажигания в цилиндре. Ползунок постоянно вращается и поочередно замыкает центральный контакт с контактами свечей зажигания. Ток поступает на свечи зажигания по высоковольтным проводам в порядке, определяемом последовательностью цилиндров. 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распределительным валом.
Оригинальные схемы ВАЗ 2109 модификации ВАЗ -21093
Здесь представлены качественные электрические схемы дополнительной комплектации, устанавливаемых на модификации автомобиля ВАЗ-2109 модели ВАЗ-21093
Электрическая схема подключения передних противотуманок на ВАЗ 21093
| Номер позиции на схеме | Расшифровка позиции |
|---|---|
| 1 | передняя противотуманка |
| 2 | релюшка подключения передней противотуманки |
| 3 | блок реле и предохранителей |
| 4 | замок зажжения |
| 5 | включатель габаритов |
| 6 | контролька подключения передних противотуманок |
| 7 | переключатель передних противотуманок с лампочкой освещения |
| А | к клемме «30» генератора |
| Б | к переключателю подсветки приборной панели |
Схема подключения стеклоподъемников передних дверей на ВАЗ-21093
| Номер позиции на схеме | Расшифровка позиции |
|---|---|
| 1 | блок реле и предохранителей |
| 2 | релюшка поджигания |
| 3 | переключатель зажжения |
| 4 | электродвигатель электрических стеклоподъемника правой двери |
| 5 | электрический двигатель электрического стеклоподъемника левой двери |
| 6 | подключатель электрического стеклоподъемника правой двери |
| 7 | включатель электрического стеклоподъемника левой двери |
| К7 | релюха питания электрических стеклоподъемников |
| А | к контакту «30» генератора |
| Б | к клеммнику свертка проводов, подсоединяемой к табло освещения рычагов печки |
| В | к табло освещения рычагов печки |
| Г | условная нумерация клемм в колодке моторедуктора |
Схема системы блокировки замков дверей ВАЗ 21093
| Номер позиции на схеме | Расшифровка позиции |
|---|---|
| 1 | блок реле и предохранителей |
| 2 | ЭБУ |
| 3 | электрический моторчик блокирования замка правой передней двери |
| 4 | моторедуктор блокирования замка правой задней двери |
| 5 | электрический моторчик с редуктором блокирования замка левой задней двери |
| 6 | электромоторчик с редуктором блокирования замка левой передней двери |
| А | к контакту «30» генератора |
| Б | порядок допускаемой нумерования клемм в колодке эбу |
| В | способ относительной нумерования контактов в колодках электрических моторчиках с редукторами |
Схема контактов в клеммном разъеме маршрутного компьютера
| Адреса выводных штекеров маршрутного компьютера ВАЗ 2109 модификации ВАЗ 21093 | ||
|---|---|---|
| Номер штекера | Цвет соединяемого провода | Адресс штекера |
| 1 | зеленый | Выход измерителя расхода бензина |
| 2 | оранжевый | Предохранитель «5» (к контакту «87» релюшки зажжения) |
| 3 | красный с голубым | Предохранитель «12» (к «+» аккумулятора |
| 4 | черный | на минус |
| 5 | белый | «+» измерителя скорости |
| 6 | голубой | «-» сенсора расхода бензина |
| 7 | розовый | «+» измерителя расхода бензина |
| 8 | коричневый | Предохранитель «7» (к включателю габаритов) |
| 9 | серый | «-» измерителя скорости |
Полезные рекомендации
Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:
- Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
- Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов
Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.
Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.
Источник
Ремонт
Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.
Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.
Демонтаж модуля
Выполнить процедуру достаточно просто.
- Отключите минусовой провод от аккумуляторной батареи.
- Снимите пластиковую крышку, которая закрывает двигатель.
- Снимите провода со свечей зажигания.
- Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
- Отключите разъем от модуля зажигания.
- С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
- Аккуратно снимите его, после чего можно приступать к дальнейшей работе.
Теперь переходим непосредственно к работе с модулем:
- Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.

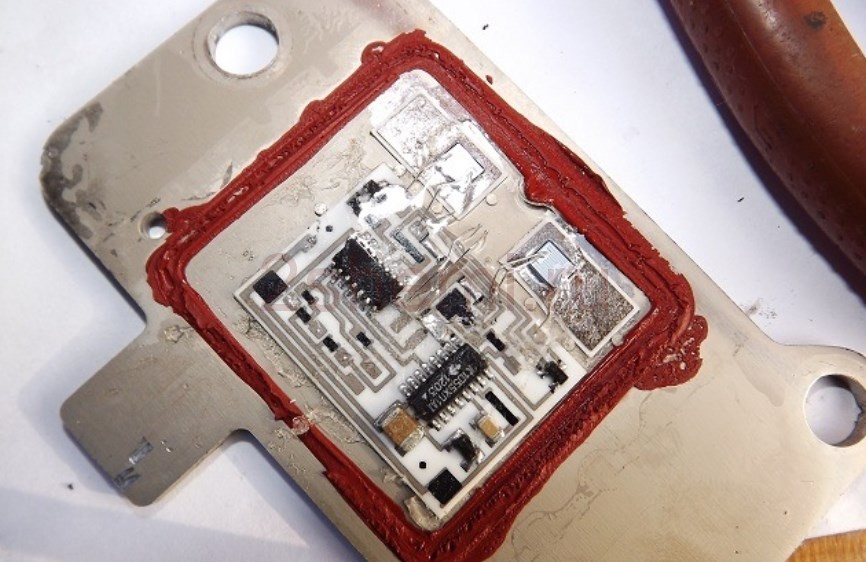

- Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
- Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
- Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
- Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
- Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
- Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
- Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
- Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
- Проверьте, работает ли модуль зажигания.
- Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
- По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.
Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда
Но проявите осторожность, действуйте аккуратно и последовательно
Особое внимание уделите процессу пайки
Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.
Датчик массового расхода воздуха (ДМРВ) автомобилей ВАЗ 21083, 21093, 21099
Датчик массового расхода воздуха (ДМРВ, расходомер воздуха) является элементом электронной системы управления двигателем автомобиля (ЭСУД). Вот основные сведения об этом датчике.
Назначение ДМРВ
Датчик массового расхода воздуха предназначен для определения количества воздуха поступающего в цилиндры двигателя автомобиля за определенный промежуток времени (кг/ч).
Устройство датчика массового расхода воздуха
ДМРВ устанавливаемый на автомобилях ВАЗ 21083, 21093, 21099 имеет чувствительный элемент (разной конструкции у датчиков производства GM и BOSСH). У ДМРВ GM это три чувствительных элемента установленных в потоке всасываемого воздуха: один определяет температуру воздуха, два других нагреваются до температуры несколько выше температуры окружающего воздуха. У ДМРВ BOSСH чувствительный элемент – тонкая сетка (мембрана). На сетке располагается нагревательный резистор и два температурных датчика.
Принцип действия датчика массового расхода воздуха
При работе двигателя воздух, проходящий через ДМРВ, охлаждает нагретый до определенного значения чувствительный элемент. Системе требуется некоторое увеличение мощности для поддержания чувствительного элемента в заданных температурных рамках. Контроллер (блок управления, ЭБУ) измеряет эту электрическую мощность и по величине ее изменения рассчитывает количество воздуха поступающего в цилиндры двигателя (масса воздуха в определенный период времени). Далее, в соответствии с этим показателем, а также показаниями с датчика положения коленчатого вала (обороты двигателя в настоящий момент), он рассчитывает количество впрыскиваемого топлива необходимое для создания оптимальной топливно-воздушной смеси на разных режимах работы двигателя (изменяет длительность открытия форсунок) и выставляет необходимый угол опережения зажигания.
Сигнал датчика массового расхода воздуха это напряжение постоянного тока меняющееся в диапазоне от 4 до 6 В у ДМРВ GM, 1 – 5 В у ДМРВ BOSСH. На ДМРВ BOSСH имеется датчик температуры, показания которого контроллер также учитывает при определении величины впрыска.
Неисправности ДМРВ
Признаками неисправного датчика расхода воздуха являются проблемы с запуском прогретого двигателя (двигатель запускается и глохнет), «провалы» и «рывки» при нажатии на педаль «газа», потеря мощности и приемистости двигателя, повышение расхода топлива, неустойчивый ХХ. Выйти из строя может сам датчик (возможно из-за загрязнения и замасливания чувствительных элементов) или провода, ведущие к нему, что необходимо учитывать при выявлении неисправности. Помимо этого «подсос» не учитываемого воздуха во впускной тракт после датчика может привести к возникновению аналогичных проблем в работе двигателя (так как топливная смесь при этом обедняется).
При отказе ДМРВ контроллер переводит систему управления двигателя на резервный режим. В этом случае на щитке приборов загорается лампочка «Проверь двигатель», в ОЗУ записывается код неисправности. Регулятор холостого хода устанавливается в 120 шагов (повышенные обороты холостого хода). При расчете топливоподачи в такой ситуации контроллер пользуется показаниями с датчика положения дроссельной заслонки и рассчитанных оборотов двигателя. Расход топлива на резервном режиме возрастает.
В ряде случаев, восстановить работоспособность ДМРВ, можно проведя его прочистку жидкостью для очистки карбюраторов (актуально, на двигателях с большим пробегом, изношенной ЦПГ, забитой системой вентиляции картера) с сопутствующей заменой воздушного фильтра двигателя.
Применяемость ДМРВ на автомобилях ВАЗ 21083, 21093, 21099
На инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 применяются два вида датчиков массового расхода воздуха: GM и BOSСH. Они не взаимозаменяемы.
ДМРВ GM: 2112-1130010, 2112-1130010-01 (контроллеры Январь 4.1, GM ISFI-2S (2111-1411020-10 (20, 21)).
ДМРВ BOSСH:
21083-1130010-01 (контроллер BOSСH M1.5.4);
21083-1130010-10 (контроллеры BOSСH M1.5.4, MP7.0H, M1.5.4N, M7.0H, VS5.1, Январь 5.1, 5.1.1, 5.1.2).
Примечания и дополнения
— В ряде случаев, при отказе ДМРВ и нежелании двигателя запускаться, можно снять с датчика фишку с проводами и запустить двигатель с отключенным ДМРВ. ЭСУД перейдет на резервный режим работы и двигатель станет работать. Обороты холостого хода на резервном режиме будут держаться в пределах 2000 об/мин.
Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK
Схема зажигания Ваз 2109
Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж
Схема зажигания Ваз 2109
игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор
Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор
Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную
Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.
Особенности модуля зажигания
Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.
Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.
Компонент
Особенности
Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока
Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала
Электронный блок управления
Отвечает за распределение информации в виде электронных импульсов
Катушка зажигания
Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.
Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.
Принцип работы
Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.
- Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
- Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
- Далее уже свечи активируют искру, происходит воспламенение и так далее.
Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:
- Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
- Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
- Плавают обороты на холостом ходу;
- Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.
Проверка свечей
Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:
- Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
- Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
- Дефектные свечи отправить на свалку, на их место установить новые.
Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.
Чтобы проверить узел, выполните следующие действия:
Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах
Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм. Если есть отклонения, МЗ подлежит обязательной замене.
Если есть отклонения, МЗ подлежит обязательной замене.
На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.
Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.
Компонент
Особенности
Компонент
Особенности
Классификация по типу проводника
По типу токопроводящей жилы провода на свечи зажигания могут быть:
- С медным проводником. Такие кабеля считаются классическими и обладают очень низким сопротивлением – около 0,2 Ом/м. Основным недостатком является значительный уровень помех, возникающих в процессе работы системы зажигания.
- С проводником из неметаллического материала. Конструктивно такой провод выполнен из льняной нити, кевлара, стекловолокна с графитовой пропиткой. При этом сердечник заключен в специальную оболочку из проводящей электрический ток пластмассы. Распределенное сопротивление составляет около 2 кОм/м. Использовать такие кабели следует только с помехоподавляющими устройствами.
- С неметаллической токопроводящей жилой, конструктивно выполнены практически аналогично выше описанному проводу. Отличительной особенностью является более высокое распределенное сопротивление – около 40 кОм/м. Такие кабели могут использоваться без помехоподавляющих устройств.
Провода зажигания
