Ремонт генератора на ваз 2108, ваз 2109, ваз 21099

Модификации генераторов

На более новые автомобили ВАЗ-2109, 21099, 2110, устанавливались модификации генераторов с обозначением 94.3701. У них мощность намного выше, нежели у тех, которые использовались на восьмерках. Но размеры генератора ВАЗ-2108 такие же, как и у более современных, устанавливаемых на десятках. Поэтому они взаимозаменяемы, но имеют различные характеристики. Вот отличия:

Сила тока у 94.3701 составляет 80 А, что на 25 А выше, нежели у восьмерочного агрегата.
Диапазон регулировки напряжения на генераторе 94.3701 больше.
Выше передаточное соотношение между ротором генератора и коленвалом двигателя.

Установка нового агрегата целесообразна, если используется аккумулятор большей емкости, а в системе потребителей электроэнергии очень много таких, которые имеют большую мощность. И если использовать стандартные электрические машины, аккумулятор будет разряжаться, ему не хватит тока.

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.

Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Как заменить генератор на ВАЗ 2108-ВАЗ 21099?

Снятие: Снимать генератор будет нужно с низу автомобиля, но внизу стоит защита картера как правило, поэтому её снять обязательно будет нужно, как только болты крепящие защиту будут откручены и она снята, скидывайте клемму минус с аккумулятора (Как это сделать читайте «вот в этой статье», в пункте 1) и первым делом отсоедините проводку от генератора (К нему две клеммы крепятся и ещё колодка проводов подсоединяется в добавок, чтобы клеммы отсоединить, нужно будет гайку выкрутить которая их крепит, см. большое фото, ну а колодку вы рядом найдёте, её просто рукой вытянуть будет нужно), сразу же после чего ослабьте верхнюю гайку регулировочной планки, а затем и нижнюю чуть-чуть (см. маленькое фото) и как только это будет сделано, рукой переместите генератор ближе к двигателю и снимите с него ремень, который на него надевается, но на этом ещё не всё и генератор пока не снимется, остаётся полностью отвернуть всего три болта, один это тот который регулировочную планку крепит (Указан синей стрелкой, полностью выкрутить его придётся), а два других внизу располагаются (Об них чуть позже, а именно в пункте 2).

Примечание! Когда ремень снят будет выньте его и осмотрите, на нём не в коем случае не должно быть следов масла и другого рода жидкостей, а так же он не должен будет быть потресканный и иметь хоть какие то явные дефекты, в противном случае ремень нужно будет поменять на новый!

2) В самом низу генератора (Придётся подлезть под автомобиль), Вы найдёте два болта, но запомните, один из них длинный, а другой короткий, запоминайте куда какой заворачивается, чтобы потом вы не подбирали их между собой, а сразу же завернули на те места куда нужно, ну так вот, оба болта подлежат выкручиванию, а когда они полностью отвернуты будут, аккуратно снимите генератор и положите его на землю или туда, куда Вам нужно.

Установка: Новый генератор ставиться вместо старого точно так же, но только не забудьте открутить гайку которая регулировочную планку на генераторе крепит и данную планку на другой перенесите и на этом всё по сути, замена генератора на автомобиле произведена успешно.

Дополнительный видео-ролик: Более подробно увидеть процесс, как генератор проверяется на исправность с помощью такого прибора как мульти-метр, можно просмотрев видео-ролик который размещён чуть ниже:

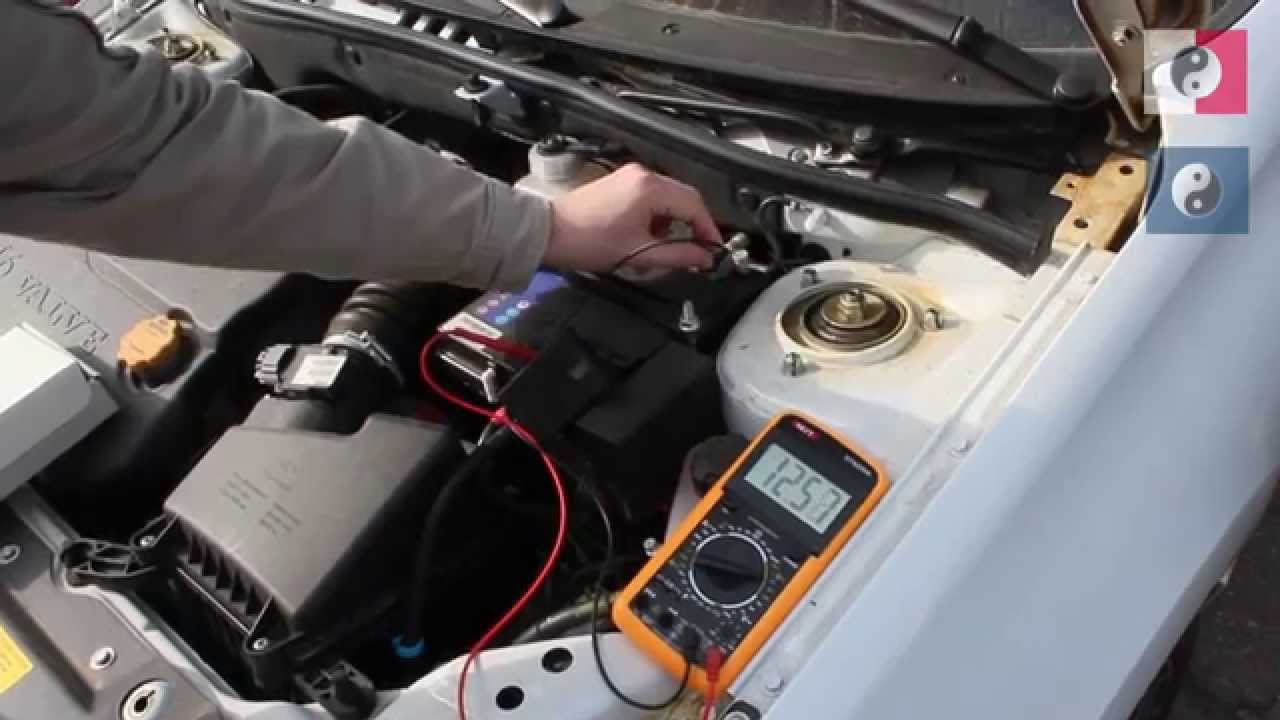

Хитрости жизни и Полезные советы #4 — Проверка аккумулятора и генератора автомобиля

Причины выхода из строя ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Ослабленная фиксация ремня привода;
загрязнение контактов;
повреждение выпрямителей;
износ щеток;
зависание щеток;
короткое замыкание;
обрыв цепи питания;
не работает регулятор;
износ подшипника;
клин шкива;
поврежден вентилятор.

Техническая характеристика 37,3701

Максимальная сила тока отдачи при 13 В и 5000 мин-1, А	55
Пределы регулируемого напряжения, В	14,1+0,5
Максимальная частота вращения ротора, мин-1	13000
Передаточное отношение двигатель/генератор	1:2,04

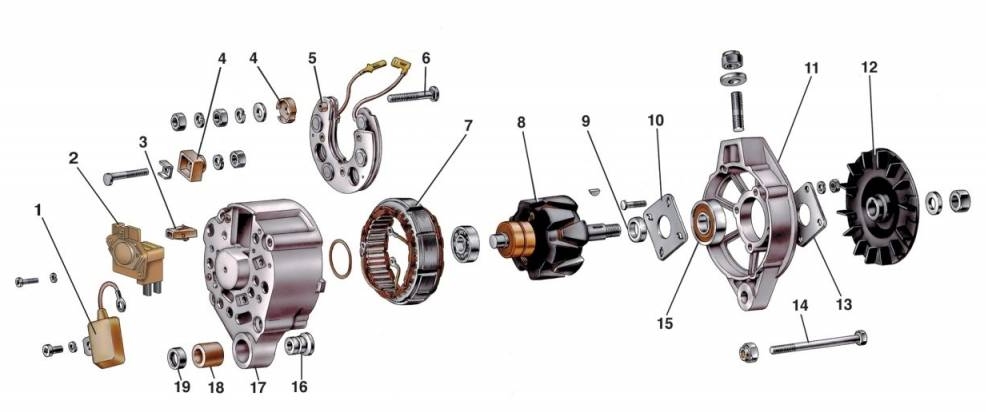

Из чего состоит генератор 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Но здесь также существуют и некоторые отличия. Так в первой серии устройство генератора ваз 2109 состоит из большого количества разнообразных компонентов:

втулки,
конденсаторных компонентов,
статорных механизмов,
обмотки ротора,
шкива,
заднего подшипника вала роторного устройства,
задней крышки узла,
фиксирующего болта,

Более трудная конструкция – это вторая серия, имеющая намного больше вышеуказанных частей:

втулку,
держатель щеточного узла,
конденсаторное устройство,
вал,
стяжной болт,
конусную шайбу,
фиксирующее устройство положительных диодных элементов выпрямительного механизма,
фиксацию отрицательных диодов и тому подобное.

Возможность пробега первой модели часто составляет примерно 120 тыс. км, а вот второй чуть-чуть больше, и все благодаря контактным кольцам, которые имеют меньший диаметр. Все зависит от технических характеристик. А также грамотного включения электрогенератора.

Поскольку у каждой марки данного устройства оно разное:

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод “30” генератора; 10 – вывод “61” генератора; 11 – регулятор напряжения; 12 – вывод “В” регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка.

При использовании 37.3701 – во время поворота ключа зажигания подключается напряжение через специальную лампочку на панели прибора, а также резисторы. Когда же запущен двигатель внутреннего сгорания, то напряжение идет на обмотку возбуждения двигателей, находящихся на выпрямительном блоке (основное напряжение идет на вывод регулятора, ток не проходит через специальную лампочку, в результате она не светится).

Генератор 94,3701: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов)

При использовании 94,3701 – происходит примерно то же самое (как только включится зажигание, напряжение через специальную лампочку идет к выводу регулятора).

Где находится генератор на ваз 2109

Многие автолюбители не знают где находится генератор на ваз 2109, поэтому в этом разделе вы найдете информацию где находится генератор смотрите на фото

Где находится генератор на ваз 2109

Видео по замене

Некоторые начинающие автомобилисты уверены, что источником энергии в авто является исключительно аккумулятор. Но это не есть так. Задача аккумуляторной батареи заключается в подаче необходимого тока для того, чтобы завести мотор, дать питание стартеру, дабы тот провернул коленчатый вал.

Двигатель завелся, и в этот момент электрооборудование начинает питаться от генератора. От генератора зависит качество работы электрозависимого оборудования и своевременная подзарядка батареи. При поломке генератора вся нагрузка переходит на АКБ. Стоит ей разрядиться, и весь автомобиль останется без питания.

Практически в 90% случаев поломка генератора связана с его подшипниками. Потому о них мы сегодня поговорим более подробно.

Внешний вид элемента

Меры безопасности при работе

Нюансы, которые надо учитывать, выполняя ремонт генератора ВАЗ 2109:

Все контрольно-регулировочные работы, связанные с диагностикой агрегата при запущенном двигателе, должны выполняться в проветриваемом помещении или на улице. Если это гараж, то рекомендуется открыть двери или обеспечить качественную вентиляцию.
Перед осуществлением задачи надо застегнуть рукава, если работы выполняются в рубашке. Следует убрать все висящие концы одежды, чтобы не допустить их попадания на работающий шкив.
Для осуществления ремонта используется специализированный инструмент.
Нельзя допустить падения генератора после его снятия при транспортировке к станку. Это может привести к полному выходу из строя агрегата.
Выполнять ремонт надо только исправным, чистым и не замасленным инструментом.
Если гайки заржавели и трудно откручиваются, перед их выворачиванием рекомендуется обработать элементы керосином или средством WD-40. Демонтаж выполняется с предварительным постукиванием легкими ударами молотка.
Осмотр авто производится с использованием лампочки, рассчитанной на 36 вольт. Если диагностика выполняется в канаве, то потребуется источник освещения на 12 В

Важно, чтобы лампочка оснащалась предохранительной сеткой.

Технические характеристики генератора 9402.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин-1), А	80
Напряжение, В	13,2–14,7
Направление вращения (со стороны привода)	правое

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора
вращается в подшипниках, установленных в крышках. Смазка,
заложенная в подшипники на заводе, рассчитана на весь срок
службы генератора. Задний подшипник генератора 9402.3701
напрессован на вал ротора и поджимается задней крышкой через
пластмассовую втулку, передний подшипник запрессован и
завальцован в передней крышке и заменяется только вместе с ней.
Его внутренняя обойма вместе с упорным кольцом и шайбой зажата
гайкой между шкивом и ступенькой на валу ротора. Передний
подшипник генератора 37.3701 стянут четырьмя винтами между
внутренней и наружной шайбами и может заменяться отдельно от
передней крышки. Задняя часть генератора 9402.3701 закрыта
пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная
по схеме «звезда» (выводы фазных обмоток имеют общую точку).
Вторые концы фазных обмоток соединены с выпрямительным мостом,
состоящим из шести кремниевых диодов (вентилей) — трех
«положительных» и трех «отрицательных». Вентили запрессованы в
две подковообразные алюминиевые пластины-держатели в
соответствии с полярностью (положительные и отрицательные — на
разных пластинах); на одной из пластин также находятся три
дополнительных диода, через которые питается обмотка возбуждения
генератора после пуска двигателя. Пластины объединены в
выпрямительный блок, закрепленный на задней крышке генератора
(под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы
припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки.
Контактные кольца генератора (9402.3701) уменьшенного диаметра
для понижения окружной скорости вращения и уменьшения износа
щеток. Щеткодержатель конструктивно объединен с регулятором
напряжения и закреплен на задней крышке генератора. Регулятор
напряжения — неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор
напряжения представляли собой отдельные узлы (напряжение от
клеммы «30» генератора подавалось на вывод «Б» регулятора
напряжения). Теперь напряжение подается только к выводу «В»
(вывод «Б» отсутствует). По своим характеристикам новый и старый
регуляторы напряжения одинаковы и в сборе со щеткодержателем
взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе
системы зажигания и снижения помех радиоприему между выводами
«положительных» и «отрицательных» вентилей (между «+» и «массой»
генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ,
расположенный на выпрямительном блоке генератора 9402.3701 и
задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения
генератора (вывод «D» генератора 9402.3701 и «В» генератора
37.3701) подводится через контрольную лампу в комбинации
приборов (лампа при этом горит) и подсоединенные параллельно ей
резисторы. После пуска двигателя обмотка возбуждения питается от
дополнительных диодов выпрямительного блока (контрольная лампа
гаснет). Если после пуска двигателя лампа горит, это указывает
на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к
«массе» автомобиля, а «плюс» — к выводу «В+» генератора
9402.3701 («30» генератора 37.3701). Обратное включение приведет
к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять
аккумуляторную батарею (особенно на двигателях, оснащенных
системой впрыска). Возникающие при этом броски напряжения в
бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети
автомобиля при подключенном генераторе) следует проверять под
напряжением не выше 15 В, более высокое напряжение (например,
при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением
генератор следует снять, а выводы обмоток — отсоединить от
выпрямительного блока и регулятора напряжения

Переделать ваз 21099 карбюратор на инжектор: ЭТАП 2 или Замена генератора на 2109 на 80а — бортжурнал Лада 21099 Карб на инжектор 1995 года на DRIVE2

Сильно советую прочитать тем, кто хочет произвести замену генератора ваз 2109 на генератор 80а ваз 2110!P.S. : Для тех кто ставить инжектор, установку делать только после установки маслонасоса с креплением под ДКПВ от 2112 (вот тут описание www.drive2.

ru/l/3584952/)…Времени на машину совсем мало, только вечером приходится начинать работать над ней, гаража нет, делаю все перед подъездом:D Ну да ладно. Сегодня купил решил ставить генератор от 2110, купил б у, советую вам купить новую, или просто заменить ремкомплект в нем(как сделал я). Так вот выхожу я в темноту после 19.

00 и начинаю работу)) Решил подробно все расписать и показать на фото, просто полного руководства с картинками не находил именно чтоб десяточный генератор поставить на 2109

Что нужно купить(практически точный список для продавцов :D):— Нижнее крепление или кронштейн 21082-3701650 он называется -320 рублей— Верхнее крепление или Планка установочная 21082-3701635 и болты те что на рисунке и + такой же болт как на верхнем креплении старого генератора — 180 рублей

верхнее крепление

— Ремень генератора поликлиновый 21082-3701720 — 260 рублей— Шкив демпферный 2110-1005058. Фото — 917 рублей

вот он родимый)

— Болт 2110-3701376 с резинкой или втулкой + гайкой — 20 рублей

— НУ и сам генератор на 80а от десятки! — единственная б у вещь из списка 1000 рублей

Итого:2697 рублей!

А теперь посчитайте с новым генератором во сколько встанет?!

Начинаем! Go-Go-Go!

Снимаем защиту ремня ГРМ для удобства

Снимаем верхние 2 болта

Снимаем провода их всего 3 у меня

Снимаем 2болта нижнего крепления

Снимаем этот болт

Ну и снимаем ремень генератор. Все генератор снят.Дальше идет следующий этап, который может задержать вас при замене генератора на 3 часа или на целые сутки, или может повезти и все пройдет гладко. Это снятие старого шкива генератора.

Подобраться к болту можно слева под колесной аркой или из под капота(как я делал, когда по другому не получилось) с помощью самого простого гаечного ключа на 17. Вместо моего ключа советую использовать воротковый ключ(спрашивайте в магазинах ваз нашей страны:D).

Также советую перед тем как откручивать, смазать и оставить с уксусной тряпкой на 2-3 часа на болте… Мне помогло, если вам не поможет, то можно использовать тормозную жидкость или WD 40 (спрашивайте в магазинах ваз нашей страны:D)…

Я снял его фото и инструкции дальше

старый шкив 2109

Новый шкив: скоро я буду твоей:))

Обзор под колесной аркой без шкива генератора

и еще

Далее. Когда я начал было насаживать новый шкив, оказалось что большое и маленькое фиксирующее отверстие нового шкива немного на 1 мм меньше заданных на моем двигателе. Пришлось немного напильником круглым поработать(спасибо что есть бензопила:D)

насадил

Надо насадить так, чтоб зазора между новым шкивом и другим шкивом не было!

Подготавливаем нижнее крепление. Хочу сказать, отверстий в нижнем креплении 3 штуки, в реале нам понадобятся только 2 нижних отверстия.

Болты новые покупать не надо(а я незнал и купил)), ставим те же старые. Не забываем насаживать длинный болт на генератор заранее, ниже фото его.

И верхнее крепление тоже прикручиваем до засовывания генератора заранее. Кстати провода к генератору подсоединяются точно также.

Верхнее крепление. Для верхнего крепления надо докупить еще один болт, такого же типа что и был на старом генераторе

Все эти крепления закрутили и теперь можно засовывать генератор под капот! Закручиваем все на место.

нижнее с 2-мя болтами, еще надпись 320 рублей)))

Купил ремень вот такой

21082-3701720 Поликлиновый ремень

Регулировка 2 болтами. ВСЕ ГОТОВО!

Генератор 2110 на 2109 в установленном виде!

Продолжение следует…

Каким образом устроен генератор на ВАЗ 2109

На ВАЗ 2109 постоянно устанавливают генератор по традиционной схеме, играющий в системе электроснабжения невероятно важную роль. То есть дает возможность работать правильно. К тому же заряжает аккумулятор. Поэтому во время эксплуатации транспортным средством, необходимо постоянно контролировать рабочий процесс генератора. Следовательно, не рекомендуется ждать, когда вдруг на приборной панели загорится специальная лампочка. Надо регулярно делать диагностику, затем моментально заниматься заменой либо ремонтом сломанных элементов.

Схема генератора 37.3701

Генератор, как правило, состоит из таких основных компонентов корпуса, как: якорь, две крышки, статор и шкив с вентилятором. На статоре, а также роторе имеются обмотки. Первая делится на три части, ведь на выходе надо получить напряжение, состоящие из трех фаз. Причина лишь одна – данная схема дает возможность избавиться от всякого рода пульсаций. А значит, эффективность устройства будет намного выше. Однако все это в свою очередь накладывает и определенные требования. Основа работы состоит в том, что внутри статорной обмотки движется ротор. На нем находится катушка, питающаяся от бортовой системы транспорта. В результате, вокруг ротора возникает движущееся магнитное поле. Поэтому для эффективности обязательно требуется обеспечивать устойчивость напряжения на обмотке ротора. Что как раз является важным условием работы генераторной установки, которая бывает двух разных видов.
