Разновидности электронных систем управления двигателем

Электрическая схема подключения поворотов и аварийки на ВАЗ 2109

Номер позиции на схеме	Расшифровка позиции
1	блок-фары с передними поворотниками
2	боковые поворотники
3	блок предохранителей ВАЗ 2109
4	релюшка поджигания
5	переключатель поджигания
6	панель приборов с контрольками указателей поворотов (вверху) и аварийки (внизу) ВАЗ 2109
7	задние светильники
8	включатель аварийки
9	включатель поворотов в подрулевом включателе
К2	реле-прерыватель поворотов и аварийки
А	к контакту «30» генератора
Б	контакты печатной платы заднего светильника
а	к лампочке габаритного освещения
б	к лампочке противотуманок
в	к лампочке поворотов
г	к лампочке освещения заднего движения
д	на корпус
е	к лампочке тормоза

Схема подключения стеклоподъёмников на ваз 2109

Надоело поднимать стекла обычными «веслами»? Тогда поставьте уже электрические стеклоподъесники воспользовавшись схемой подключения электростеклоподъемников на ваз 2109.

Числовые обозначения на схеме

1. Монтажный блок.	2. Реле зажигания.	3. Замок зажигания.
4. Моторедуктор электростеклоподъемника правой двери.	5. Моторедуктор электростеклоподъемника левой двери.	6. Переключатель электростеклоподъемника правой двери.
7. Переключатель электростеклоподъемника левой двери.	К7. Реле питания электростеклоподъемников.	А. К выводу «30» генератора.
Б. К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя.

Советы для автомобилистов

На легковых автомобилях ВАЗ-2109 последних годов выпуска ставили инжекторные двигатели, поэтому на этих «девятках» в топливном баке устанавливался электрический бензонасос. А на небольшой части, ещё эксплуатирующихся сегодня, ВАЗ-2109 с карбюраторным двигателем, ставили механические бензонасосы.

Отказ в работе бензонасоса на инжекторных двигателях ВАЗ-2109i, определяется достаточно просто, так как в момент поворота ключа в замке зажигания в положение «зажигание включено», водитель просто не услышит характерного шума, который издаёт работающий электродвигатель бензонасоса. Обычно, водители «девяток», поиск причины отказа в работе бензонасоса начинают с проверки состояния предохранителя, защищающего эту электрическую цепь.

Он находится под полкой передней панели, которая расположена ниже бардачка. Когда открутите винты крепления, то блок из трёх реле и трёх предохранителей на проводах опустится ниже, так удобнее будет с ним работать. Проверить нужно будет крайний правый предохранитель и состояние его контактов. При обнаружении перегоревшего предохранителя, его придётся заменить на новый. А также найти причину, по которой он перегорел.

Если предохранитель цел и контакты не окислены, то следующим шагом в поиске неисправности будет проверка работоспособности реле бензонасоса. Оно находится в том же блоке, где и предохранитель и располагается крайним справа. Проверяют его водители, обычно, заменой на заведомо исправное реле. Если после такой замены бензонасос заработал, значит, придётся приобретать и устанавливать новое реле.

А вот когда бензонасос по-прежнему продолжает «молчать», тогда потребуется два провода длинной метра по четыре. Они нужны для проверки состояния самого бензонасоса путём подключения его к питанию напрямую с аккумуляторной батареи. Для этого потребуется: поднять подушку заднего сиденья, снять крышку лючка, разъединить штекерную колодку и подсоединить к клеммам бензонасоса провода с АКБ. Клемм в колодке три: одна на массу, к ней подсоединяют минус с АКБ, ещё две плюсовые, на бензонасос и указатель уровня топлива в баке.

Если бензонасос, при подсоединении на прямую, заработал, то придётся прозвонить провода идущие от него до реле бензонасоса, а если не заработал, тогда либо его замена на новый, либо его придётся разбирать и искать неисправность внутри бензонасоса.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Электрическая схема ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Электрическая схема автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099. Низкая панель приборов.

1 – блок-фара; 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей); 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей); 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – свечи зажигания; 12 – датчик–распределитель зажигания; 13 – катушка зажигания; 14 – выключатель света заднего хода; 15 – датчик указателя температуры охлаждающей жидкости; 16 – стартер; 17 – аккумуляторная батарея; 18 – датчик уровня тормозной жидкости; 19 – коммутатор; 20 – датчик верхней мертвой точки 1-го цилиндра; 21 – колодка диагностики; 22 – блок управления электромагнитным клапаном карбюратора; 23 – реле включения стартера; 24 – концевой выключатель карбюратора; 25 – электромагнитный клапан карбюратора; 26 – датчик контрольной лампы аварийного давления масла; 27 – электродвигатель омывателя стекол; 28 – электродвигатель вентилятора отопителя; 29 – дополнительный резистор электродвигателя отопителя; 30 – переключатель вентилятора отопителя; 31 – электродвигатель очистителя ветрового стекла; 32 – прикуриватель; 33 – лампа подсветки рычагов отопителя; 34 – штепсельная розетка для переносной лампы; 35 – подкапотная лампа; 36 – лампа освещения вещевого ящика; 37 – монтажный блок; 38 – выключатель освещения приборов; 39 – выключатель контрольной лампы стояночного тормоза; 40 – выключатель стоп-сигнала; 41 – подрулевой переключатель; 42 – выключатель наружного освещения; 43 – выключатель аварийной сигнализации; 44 – выключатель заднего противотуманного света; 45 – предохранитель цепи противотуманного света; 46 – выключатель обогрева заднего стекла; 47 – боковые указатели поворота; 48 – плафон; 49 – разъем для подключения к плафону индивидуального освещения; 50 – выключатели плафона на стойках дверей; 51 – реле зажигания; 52 – выключатель зажигания; 53 – комбинация приборов; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – задние фонари; 56 – датчик указателя уровня и резерва топлива; 57 – элемент обогрева заднего стекла; 58 – электродвигатель очистителя заднего стекла; 59 – фонари освещения номерного знака;

А – порядок условной нумерации штекеров в колодке выключателя зажигания; Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

• открываем капот машины;
• ключом на 10 отворачиваем два болта крепления КВФ;
• расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
• вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Полная схема

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.

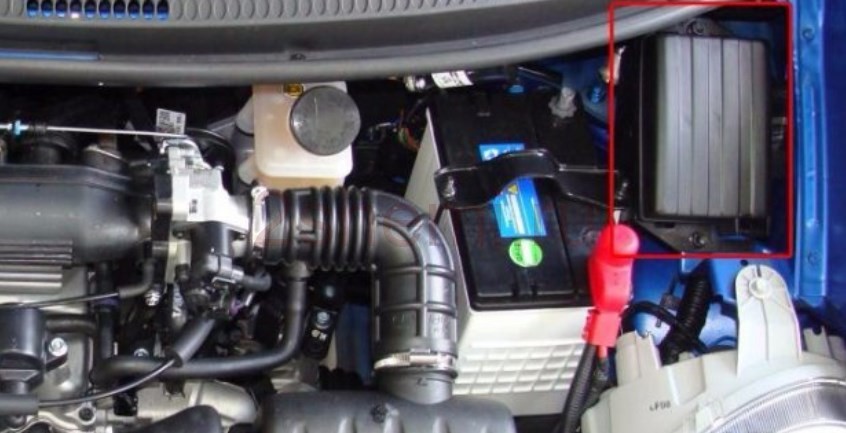

Где находится реле бензонасоса

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Проверить работоспособность самого насоса просто, поэтому делаем так:

1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

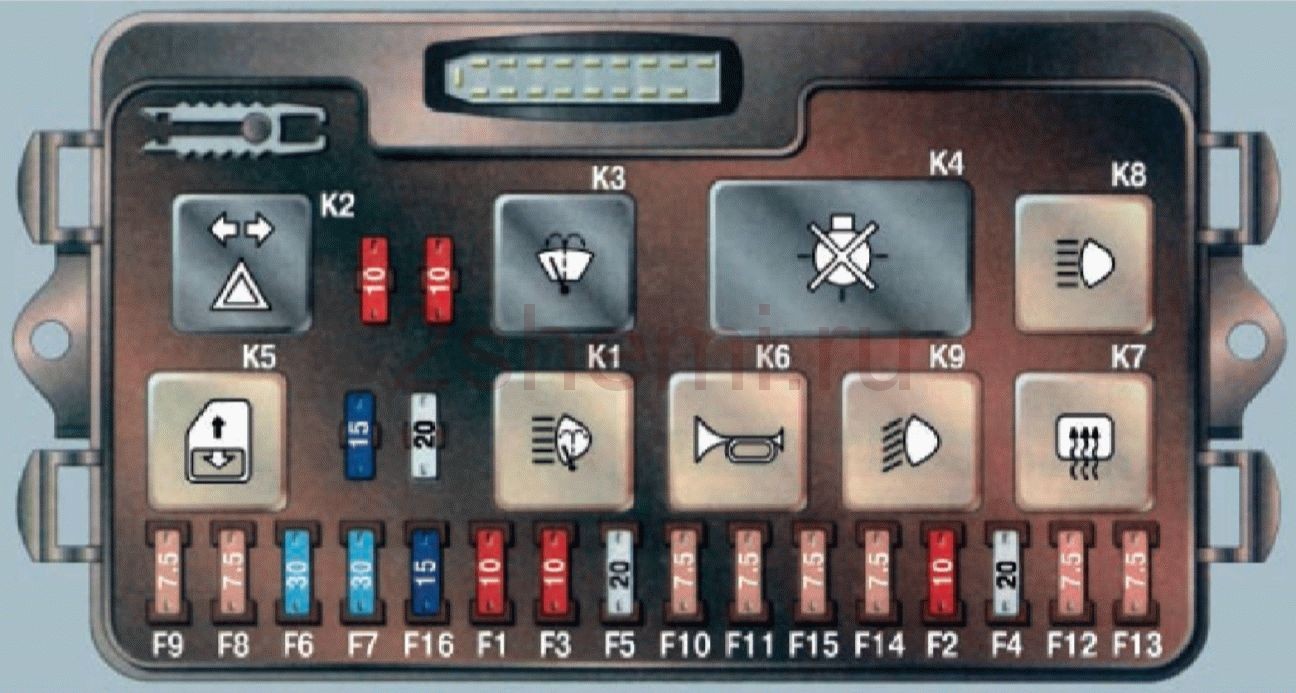

Схема блока реле и предохранителей 2109

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей

Схемы проверки генератора

Схема проверки дополнительных диодов генератора

Положительную клемму аккумулятора через лампочку (1-3 Вт, 12 В) подключите к контакту «61» магнето, а отрицательную клемму к одному из болтиков прикрепления выпрямительного блочка.

Схема проверки вентилей выпрямителей генератора

Для простоты крепежа деталей выпрямителя 3 вентиля (с красной маркировкой) содержат на корпусе «+» выпрямленного напряжения. Эти вентили «плюсовые» и они запрессованы в одну пластину выпрямительного блока, связанную с клеммой «30» магнето. Другие 3 вентиля («-«, с черной маркировкой) содержат на корпусе «минус» выпрямленного напряжения. Они запрессованы в другую пластину выпрямительного блока, связанную с «коропусом».

Схема ВАЗ 2109 карбюратор и инжектор

Схема ВАЗ 2109 — тема этой статьи. Здесь расположена электрическая схема подключения ваз 2109 к различным электрическим устройствам. При подключении этих устройств образуются локальные схемы. Это схема зажигания ваз 2109, схема проводки ваз 2109 и схема замка зажигания ваз 2109. В этой статье приведено определение, что такое общая электрическая схема ВАЗ 2109. К всем схемам прилагается полное описание ее составляющих элементов. Эти устройства расположены с своими внутренними схемами. Они дают возможность быстро и правильно подключить данный элемент к электрической схеме ВАЗ 2109

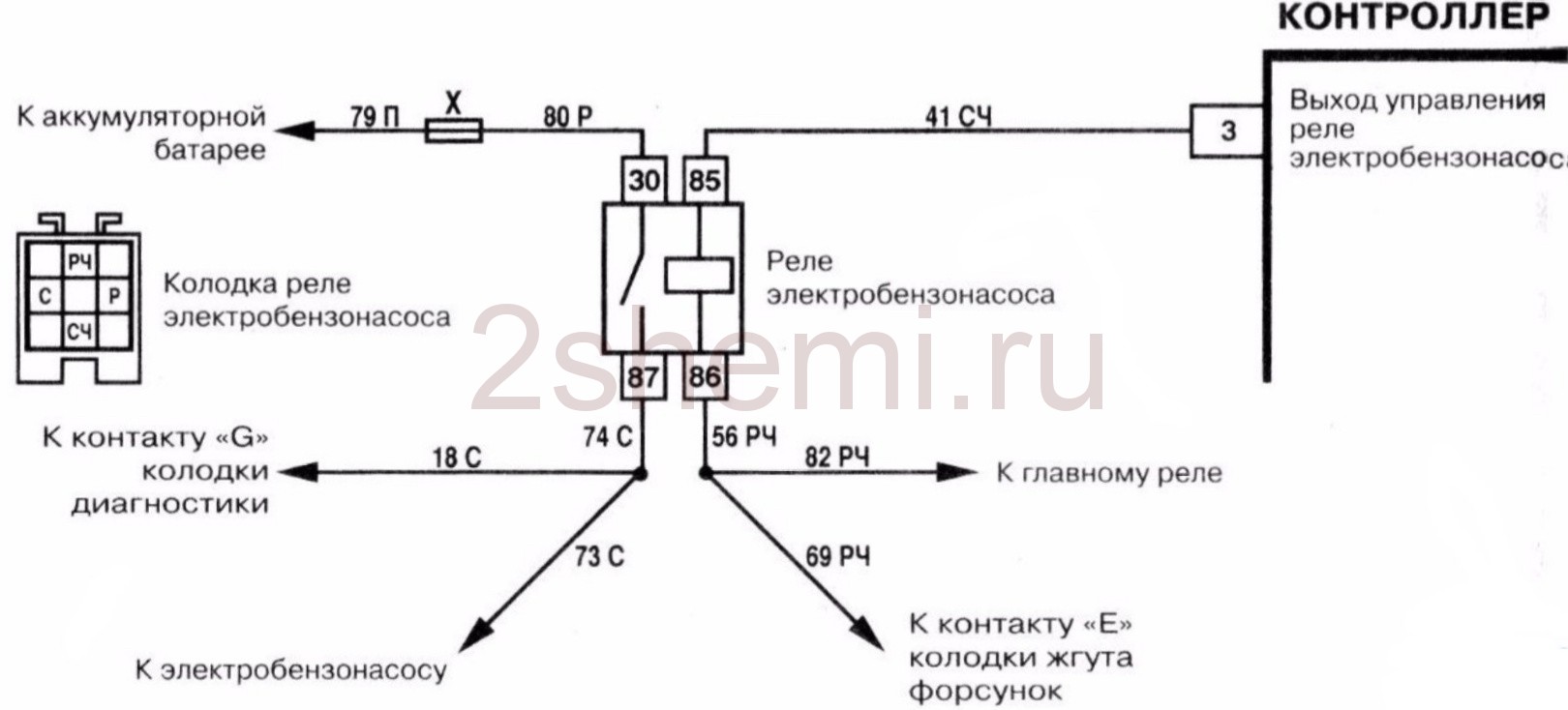

Электросхема бензонасоса в инжекторном ВАЗ 2110

Автомобиль Ваз 2110 с системой инжектор даже через несколько лет после того как модель сняли с производства по-прежнему весьма популярен среди автолюбителей. Главные причины этого – простота обслуживания и надежность машины. Однако есть и негативные моменты у ВАЗ 2110 с системой инжектор очень часто бывают проблемы с электроникой. Электросхема достаточно сложна для русского автомобиля и насчитывает 75 элементов.

Однако самое слабое место топливный насос.

Его электросхема выглядит следующим образом:

• Основным является реле бензонасоса, там установлены все необходимые предохранители.
• Далее, электросхема расходится от одного из предохранителей к колодке диагностики и самому устройству.
• От следующего к главному реле и форсункам.
• Далее, электросхема идет к электронному блоку управления.
• Также электросхема топливного насоса идет к аккумулятору.

Таким образом, получается, что у ВАЗ 2110 с инжектор, насос имеет в своем составе 4 электродетали. В случае сбоев связанных с работой насоса их и следует проверять первыми.

Принцип работы

Дабы вам было проще разобраться в электрической схеме 2110 с системой инжектор, рассмотрим его устройство и сам принцип работы.

Итак, в процессе принимают участие:

• Электронный блок управления.
• Реле включения топливного агрегата.
• Предохранители, которые защищают электрическую цепь устройства от перегрузок.

Электросхема ВАЗ 2110

На практике топливный агрегат начинает работу в момент поворота ключа зажигается на один оборот. Прежде чем завести двигатель прислушайтесь – в этот момент можно услышать, как устройство начинает работать и накачивает бензин.

Неисправности в электросхеме

Теперь, когда вы знаете устройство агрегата, давайте разберемся, что делать в случае его неисправностей. Итак, если он не подает признаков жизни – проблема, скорее всего, в перегоревших электродеталях.

Искать их нужно не в электрическом блоке, а непосредственно в салоне Ваз 2110 с системой инжектор. Процесс выглядит следующим образом:

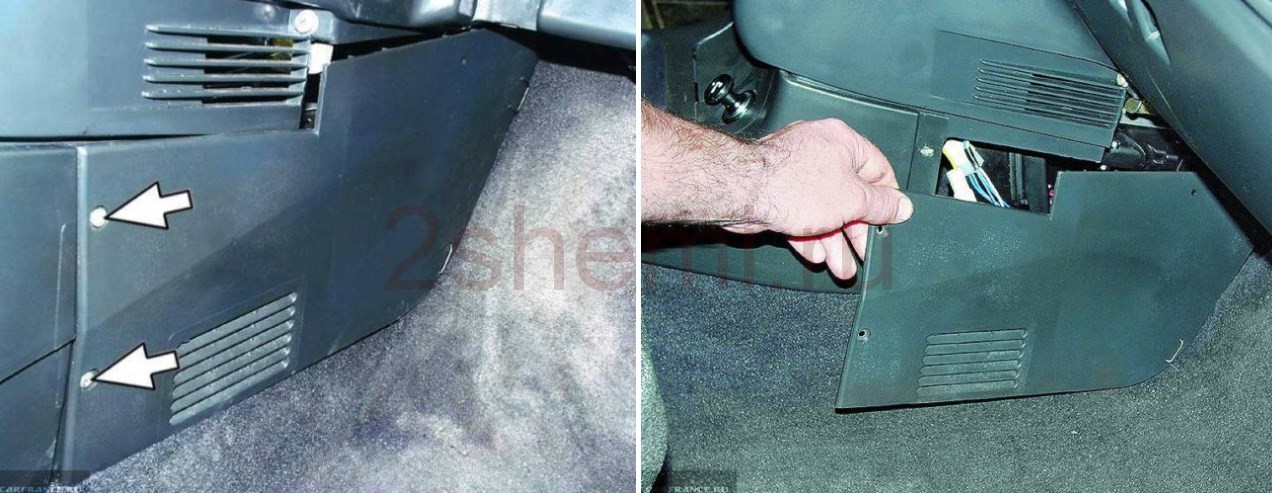

• Первым делом найдите предохранители. Они располагаются около передней консоли с правой пассажирской стороны. Там необходимо отыскать пластиковый щиток и демонтировать его. (Крепится деталь на трех саморезах).
• Там вы обнаружите три предохранителя и столько же реле.
• Реле, расположенное, по центру питает топливный. Слева от него располагается тот, который защищает форсунки. Его необходимо вынуть и проверить на работоспособность. Если, деталь окислилась зачистите контакты. Если видимых повреждение нет, возможно, предохранитель перегорел и его придется заменить.

Если же не помогают вышеперечисленные методы, более активно вмешиваться в электрическую систему ВАЗ 2110 с системой инжектор не стоит. По незнанию можно только навредить автомобилю.

Топливный агрегат перестанет работать и тогда потребуется более дорогостоящий ремонт. Поэтому процесс лучше доверить профессионалам.

Работа в подкапотном пространстве

Сами детали системы впрыска по своим габаритным размерам идентичны. Сложность представляет:

1. Необходимость снятия штатной проводки;
2. Отключение датчиков, которые были охвачены проводкой;
3. Демонтаж старого инжектора и установка нового;
4. Подсоединение к электронному блоку и датчикам.

После того как новые детали будут установлены на силовом агрегате, занимаемся установкой новой проводки. Сам процесс будет проходить по следующему алгоритму:

1. Со стороны салона втаскиваем в подкапотное пространство жгут проводов с разъемами (нужный край легко определить по разъемам, сравнив их со старой проводкой);
2. Пробрасываем ее, распределяя жгуты по точкам присоединения (самые длинные – к габаритным огням и фарам с омывателями);
3. Подключаем клемные колодки к датчикам и разъемам.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

ДУТ исправен. Что делать?

Попробуйте провести следующие мероприятия.

• У разъема датчика имеется пара проводов — розового и голубого цвета;
• От розового функционирует стрелка указателя уровня горючего в баке, а голубой поводок отвечает за лампочку критически низкого уровня топлива;
• Возьмите любую подручную перемычку, то есть кусочек любого провода, после чего перемычкой замкните на массу розовый проводок, включив при этом зажигание. В этот момент стрелка должна оказаться в положении полного бака;
• Теперь аналогично с помощью перемычки замыкаем с массой голубой провод. Это должно включить лампочку, которая сообщает на приборной панели о низком уровне топлива внутри бензобака;
• Если при замыкании перемычкой на массу не работал указатель или лампа, это говорит о том, что «накрылся» сам указатель, либо имеется проблема с состоянием проводки.

В замене датчика нет совершенно ничего сложного. Демонтажные работы вполне можно провести за 30-60 минут при наличии даже небольшого опыта. Что же касается самого ДУТ, то он выходит из строя не так часто, но знать об особенностях его замены должен каждый владелец ВАЗ 2109 и не только.
