Обслуживание и замена грм своими руками в автомобиле ваз 2106

Определение неисправности цепного механизма

Привод ГРМ, оснащённый цепью, конструктивно расположен внутри двигателя. Чтобы определить состояние деталей этого механизма, необходимо частично разобрать мотор. О том, что с цепью либо элементами привода возникли неполадки, свидетельствуют характерные признаки.

Цепь шумит

Цепь может иметь разные виды шума:

Если мотор начал издавать звуки, нехарактерные для его нормальной работы, необходимо как можно раньше выяснить, какие проблемы возникли с цепным приводом, и устранить их. Если этого не сделать, износ элементов газораспределительного привода будет увеличиваться, что может стать причиной дорогостоящего ремонта.

Видео: стук цепи в двигателе ВАЗ «классика»

Комплектующие привода ГРМ могут преждевременно выйти из строя по следующим причинам:

Часто цепь шумит из-за растяжения либо неполадок с натяжителем. Попытки натянуть её оказываются бесполезными, а работа мотора по звуку напоминает дизель. Звук чаще всего проявляется на холодном моторе при работе на холостых оборотах.

При больших пробегах транспортного средства цепь ГРМ растягивается. В результате она может попросту перескочить на другие зубья шестерён распредвала или коленвала. Возникновение этой проблемы возможно при повреждении деталей привода ГРМ. При перескоке цепи хотя бы на один зуб зажигание сильно смещается и работа двигателя становится неустойчивой (чихает, стреляет и т. п.). Для устранения неполадки потребуется проверить целостность деталей, а при выявлении повреждений произвести ремонт.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

  • в мосту недостаточно залито масло, или оно полностью отсутствует;
  • не отрегулирован зазор между шестернями главной пары;
  • шестерни изношены, на них имеются сколы и другие повреждения;
  • главная пара имеет заводской брак, шестеренки не притерты с завода;
  • открутилась или ослабла гайка хвостовика;
  • износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

  • устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
  • если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
  • отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
  • снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
  • снимаем тормозные колодки;
  • отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
  • выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
  • снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
  • отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Что произойдет, если длина цепи увеличится?

Настроить холостой ход двигателя ВАЗ 2106 не получится, работа его окажется неровной и неустойчивой. Можно сотню раз перепроверить все узлы, включая системы питания и зажигания, выставить зазоры в клапанах, измерить компрессию, неполадки устранить не получится.

Обратите внимание на то, что в цепи ГРМ все звенья имеют различный износ, следовательно, постоянно меняются фазы газораспределения

Также появляется шум со стороны цепи, так как звенья ее проваливаются в звездочку. Также не исключена поломка успокоителя, ограничительного пальца или уголка башмака. Но самое страшное – это перескакивание цепи ГРМ на несколько зубьев. Как правило, от 1 до 5.

Даже если она проскочит на пару зубьев, то самый благоприятный исход – это остановка двигателя. А самый печальный – загибание клапанов. По этой причине и нужно следить за состоянием цепи ГРМ ВАЗ 2106, своевременно производить ее замену и натяжение.

Сколько Лошадиных Сил В Ваз 2107 Инжектор

Какова мощность двигателя ВАЗ?2107 на Как много

он лошадиная сила

Двигатель является основным агрегатом любого автомобиля, от которого зависят его мощность и динамические характеристики. На ВАЗ-2107

установлены четырехтактные двигатели с двумя клапанами на одном из цилиндров. Старые автомобили оснащены карбюраторным двигателем, а более новые. инжекторным двигателем.

Конструкция двигателя ВАЗ2107

Обращаясь к описанию характеристик двигателя, мы подробно обсудим все элементы его конструкции, чтобы вы могли представить, как работает трансмиссия. Он состоит из следующих основных узлов:

  • блок цилиндров. Самый тяжелый компонент чугуна. Вот цилиндры, которые размещены одновременно. Даже сегодня агрегат обеспечивает движение антифриза, поэтому перегрев двигателя во время работы отключается;
  • коленчатый вал, который передает вращение двигателя другим компонентам автомобиля. Это также несет довольно большой вес. Подшипники коленчатого вала (шейки) изготовлены из металла, который закален высокочастотными токами для максимальной прочности;
  • шатуны из кованой стали с поршневыми пальцами. Эти элементы постоянно подвергаются большим нагрузкам;
  • поршни с компрессионными и маслосъемными кольцами;
  • Крышка цилиндра. К сожалению, для этой детали используется прочный, очень легкий алюминиевый сплав. Чтобы предотвратить утечку смазочной жидкости, головка цилиндра оснащена прокладкой;
  • Маховик используется для запуска двигателя. Это связано со стартером, который реагирует на поворот ключа во время зажигания;
  • механизм распределения в совокупности таких действий, как распределительный вал и клапанный механизм.

READ Как подключить противотуманки на ВАЗ 2107

Увеличение мощности ВАЗа 2107 инжектор. Сразу после покупки. Как это улучшить?

Укрепление через дыхание ВАЗ 2107 инжектор

Автомобильный двигатель. это идеальный механизм, в котором хорошо продуманы системы смазки и охлаждения, а также смесь воздуха и топлива.

Технические характеристики двигателя ВАЗ2107

Одной из главных особенностей является мощность ВАЗ-2107

, которые могут отличаться в зависимости от модификации машины. Например, с момента появления на внутреннем рынке (1976 г.) были выпущены три модели с карбюраторными двигателями:

  • ВАЗ2107 1,5: объем двигателя 1451 см 3, 72 кВт;
  • ВАЗ-21072 1,3: объем 1290 см 3, мощность 64 кВт;
  • ВАЗ-21074 объемом 1,6 литра с объемом двигателя 1569 куб.см, 74 кВт.

Кроме того, производитель выпустил две модификации автомобиля с впрыском силового агрегата. 2107i 1.6 (мощность двигателя 70 кВт) и 1.6 МТ (73 лошадиных силы). Модель 21073 1,7 с центральным впрыском топливовоздушной смеси не может быть упомянута. Этот тип семерки использует бензин АИ-95 в качестве топлива (остальные модели. АИ-92), имеет объем двигателя 1689 см 3 и максимальную мощность 76 лошадиных сил.

READ Как Поменять Лампочку ВАЗ 2106

Мощность двигателя напрямую зависит от объема цилиндра. На сегодняшний день модификации карбюратора трансмиссии считаются наиболее надежными и могут использоваться в течение длительного времени, не требуя сложного технического обслуживания и ремонта. В то же время, инъекционные препараты гораздо более эффективны, но требуют немедленного контакта с сервисным центром даже при малейшей неисправности или неисправности. Кроме того, двигатели, оснащенные форсунками, экономнее расходуют бензин, что является сегодня очень важным критерием выбора.

Сколько HP и KW имеет 2107 инжектор?

Очень важно знать, что ни один автомобиль не сможет демонстрировать мощность, заявленную производителем в течение длительного времени, если он не будет полностью соблюден. Поэтому моторное масло и масляные фильтры, а также охлаждающая жидкость должны регулярно заменяться

Сильный перегрев или недостаток смазки не только снижает мощность, но и наносит серьезный ущерб отдельным элементам силового агрегата.

Масса автомобилей ВАЗ2107 это в среднем 120 фунтов. Это существенно усложняет работу по разборке или ремонту, требуя использования специального оборудования (крановые балки).

Натяжение цепи ГРМ ВАЗ 2106

В этой процедуре также стоит придерживаться определенной последовательности:

Отворачиваете колпачковую гайку и снимате ее. Шток натяжителя ГРМ при этом выдвигается и цепь натягивается посредством башмака.
Проворачиваете коленчатый вал на один-полтора оборота. При этом пружина на башмаке должна сама отрегулировать силу натяжения

Обратите внимание, что провернуть коленвал можно тремя способами: ключом храповика, кривым стартером, либо же если поддомкратить одно заднее колесо и включить максимальную передачу. Конечно, удобнее всего делать это ключом храповика, так как следующий шаг самому будет проблематично выполнить.
Нащупайте шток натяжителя и проворачивайте коленчатый вал

Остановитесь в тот момент, когда шток уйдет на максимальную глубину в корпус.
Поставьте на место колпачковую гайку и затяните ее.

Стоит сказать несколько слов о правильной замене цепи ГРМ ВАЗ 2106 и аналогичных моделях (2101-2107). Не стоит поддаваться на провокации и слушать «знатоков», которые советуют цепь рассоединить и протянуть, привязав проволокой к старой.

Этот способ имеет шанс на существование лишь в одном случае – если поломка настигла вас в дороге, вдали от населенных пунктов, и вам нужно кровь из носу проехать сто, пятьсот, тысячу километров, чтобы после этого провести качественный и правильный ремонт.

Но если же вы располагаете всеми инструментами и возможностями, то не стоит делать ремонт сразу же некачественно, абы как. На этом, пожалуй, можно и закончить небольшой экскурс в теорию двигателей, а конкретно – в конструкцию цепного привода ГРМ на автомобиле ВАЗ 2106.

Как вы смогли понять, все работы без труда можно выполнить своими руками и довольно быстро.

Цепь привода ГРМ CZ 114 звеньев на ВАЗ 2101

Количество звеньев: 116

Производитель: CZ Чехия

Артикул:CZ114

Применяемость:ВАЗ 2101

Для Вашего удобства у нас существуют различные способы доставки и оплаты товара:

Порядок отгрузки в регионы РФ.

  1. Оформляете заказ через сайт или по телефону.
  2. Менеджер связывается с Вами по телефону и уточняет детали заказа и способ оплаты.
  3. Вы оплачиваете счет через банк, после прихода денег на наш расчетный счет (как правило 1-3 дня после оплаты товара), при оплате через системы электронных денег (зачисление средств происходит в течении дня) мы доставляем товар до транспортной компании.

Способы оплаты:

1. Оплата на карту Visa СберБанк. 2. Оплата на Яндекс.Деньги 3. Оплата на QIWI 4. Оплата на расчетный счет5. Наложенный платеж — Оплата при получении на почтовом отделении (Только для доставки Почтой России)

1.Почта России

Расчет стоимости доставки (город отправления Тольятти)Отслеживание посылки по трек-номеруСрок доставки от 3 до 12 дней, по всей России.

2. Курьерской службой Почты России EMSРасчет стоимости доставки (город отправления Тольятти)Отслеживание посылки по трек-номеру

Срок доставки от 4 до 10 дней, по всей России, дороже на 100% чем почтой.

3. Первым классом Почты России.

Срок доставки от 3 до 10 дней, по всей России, дороже на 50% чем почтой.

4.Транспортная Компания(Пэк, Кит, Деловые Линии, Байкал Сервис, Автотрейтинг, Энергия, ЖелДорЭкспедиция).

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.

5. Доставка курьером по г.Тольятти

Срок доставки от 1ч до 12 по г.Тольятти. Стоимость 100-150р в зависимости от района.

Какой мотор можно установить на «копейку» вместо штатного

Одним из основных видов автомобильного тюнинга является усовершенствование двигателя машины. Моторы ВАЗ 2101 — непаханое поле в этом смысле. Некоторые умельцы с целью увеличения мощности и тяговых характеристик устанавливают на них турбины, другие — меняют коленвал и растачивают цилиндры, а третьи — просто меняют двигатель на более мощный

Но здесь важно не перестараться, ведь кузов машины рассчитан на определённые нагрузки, превысив которые можно серьёзно навредить всему автомобилю

Среди популярных вариантов для замены стоит рассматривать лишь близкие по конструкции и показателям силовые агрегаты. На «копейку» без особых проблем можно установить бензиновый мотор объёмом 1,6 или 2,0 литра от того же Фиата-Аргента или Полонеза.


Мотор с Фиат-Аргента можно установить на любой классический ВАЗ без особых переделок

Можно попробовать и такой же двигатель от Рено-Логан или Митсубиши-Галант, если ставить их вместе с коробкой передач. Но самый лучший вариант — это силовой агрегат с последующих модификаций ВАЗов. Это могут быть ВАЗ 2106, 2107, 2112 и даже 2170. Двигатели с этих машин подойдут и по размеру, и по креплению к коробке скоростей.

Про натяжение цепи на ВАЗ-2107

Одним из важнейших узлов каждого автомобиля является газораспределительный механизм. Исправность работы данного агрегата влияет на работу всего мотора. Приводным механизмом системы ГРМ на автомобиле ВАЗ 2107 является цепь. Если она сильно провисла – она может перескакивать на какой-либо из звездочек. При смещении ее хотя бы на один зуб наблюдается возникновение провалов в работе мотора, а также дестабилизация оборотов. Чтобы избежать провисания цепи, требуется периодически осуществлять ее натяжение, а при определенных признаках производить замену.

Как часто требуется проводить натяжение

В процессе эксплуатации цепь подвергается большим нагрузкам, поэтому ее ресурс составляет 60-80 тысяч км. Регулировка же должна осуществляться через каждые 15 тысяч км, но если водитель обнаруживает раньше, что что-то начало греметь при работе двигателя, то следует провести ее диагностику. Прежде чем осуществлять натяжение, требуется проверить ее исправность.

Осуществлять проверку натяжения требуется так же в случае, когда производился ремонт ГРМ на ВАЗ 2107 или в случае, когда после натяжения все еще наблюдается стук изделия. Стук, а точнее, шелест цепи отличить не составит труда даже малоопытному водителю. Этот шелест отчетливо слышно, если поднять капот и послушать работу мотора на холостых оборотах. Если добавить газ, то шелест исчезает, что собственно и говорит о том, что пришла пора натянуть цепь ГРМ. Для этого применяется натяжитель цепи ГРМ, которые бывают различных видов: автоматические и механические.

Пошаговая инструкция по натяжке

Теперь уделим внимание вопросу о том, как правильно натянуть цепь механизма ГРМ на ВАЗ 2107. Первоначально стоит отметить, что механизм ГРМ на автомобилях ВАЗ 2107 с системой подачи топлива инжектор и карбюратор абсолютно идентичны

Натяжка на ВАЗ 2107 выполняется в следующей последовательности:

Натяжка на ВАЗ 2107 выполняется в следующей последовательности:

  1. Автомобиль ставится на ровную поверхность, включается “нейтраль”, фиксируются колеса.
  2. Ослабляется шляпка натяжителя (ключем на 13), расположение которого находится возле помпы.
  3. Осуществляется проворачивание коленвала на 2 оборота по часовой стрелке, для чего используется спец-ключ(на фото).
  4. После этого натяжитель затягивается до отказа.
  5. Далее запускаем мотор, и слушаем осталось ли лязгонье.
  6. Если исчезло, значит цепь натянута. Если осталось – рекомендуем повторить процедуру с пункта №2.

В случае если выполненные действия не увенчались успехом, и шум остался, придется прибегнуть к выполнению визуального осмотра механизма ГРМ, а для этого придется разбирать двигатель.

Проверка натяжения

Цепь ВАЗ 2107 располагается в передней части мотора. Ее не видно, так как ее закрывает крышка головки блока цилиндров и сам блок. Прежде чем начинать разборку двигателя ВАЗ 2107, требуется разобраться с особенностями визуального осмотра и проверки ее натяжения. Проверку натяжения цепи рационально осуществлять только в случае, когда обычная ее натяжка не помогла решить проблему.

Как натянуть цепь привода распредвала ВАЗ-2101-2107.

Чтобы визуально проконтролировать натяжение цепи ГРМ ВАЗ-2107, требуется первоначально снять корпус воздушного фильтра, затем крышку головки блока цилиндров. Для этого понадобится ключ на «10», с помощью которого требуется вывинтить 8 крепежных гаек.

После снятия крышки клапанов появляется доступ к верхней части изделия. Тут нужно осмотреть башмак натяжителя и успокоитель на целостность, а после этого уже выполнять проверку цепного механизма при помощи рук, а если не получается, можно воспользоваться монтировкой или большой отверткой.

Монтировку требуется установить таким образом, чтобы она стала между цепным механизмом и корпусом блока. В итоге получаем рычаг, которым и осуществляется проверка натяжения цепи на автомобиле ВАЗ 2107. Если она легко прогибается, то требуется регулировка ее натяжения или замена. Идеальным считается натяжение, при котором изделие не прогибается и натянуто, как струна.

https://youtube.com/watch?v=L27fdFKEj-U

Ремонт натяжителей ВАЗ 2107 не осуществляется, поэтому изделие придется заменить новым. Замена требуется редко, но лучше всего для этого подходит автоматический натяжитель АНЦ «Пилот». После его установки вы надолго забудете о шуме и лязге двигателя. Но если автоматический натяжитель у вас уже установлен, и при этом двигатель застучал или шумит цепь, то проводить регулировку не имеет смысла. Придется сразу осуществляется разборку и замену деталей механизма ГРМ.

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

  • цепь двухрядная, подходящая конкретному типу двигателя;
  • 3 шестерёнки — две больших и одна малая (продаются комплектом);
  • башмак натяжного устройства;
  • пластина успокоителя;
  • прокладка передней крышки силового агрегата;
  • герметик силиконовый высокотемпературный.

Если при диагностике неполадок вы обнаружили потеки масла под шкивом коленчатого вала, стоит приобрести новый сальник, встроенный в переднюю крышку. Деталь несложно поменять в процессе разборки привода ГРМ.

Почему рекомендуется менять все детали привода, включая шестерёнки:

  • в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
  • по этой же причине истёрлись накладки успокоителя и натяжителя;
  • операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

  • комплект рожковых ключей и головок с трещоткой и воротком;
  • плоские отвёртки — обычная и усиленная;
  • монтажная лопатка;
  • пассатижи;
  • молоток;
  • ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

  1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
  2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

Кроме перечисленных деталей вы можете снять другие элементы, например, аккумуляторную батарею и основной радиатор. Эти действия необязательны, но помогут расширить доступ к цепному механизму.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

  1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

Установка новых запчастей и сборка выполняется в следующем порядке:

  1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
  2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

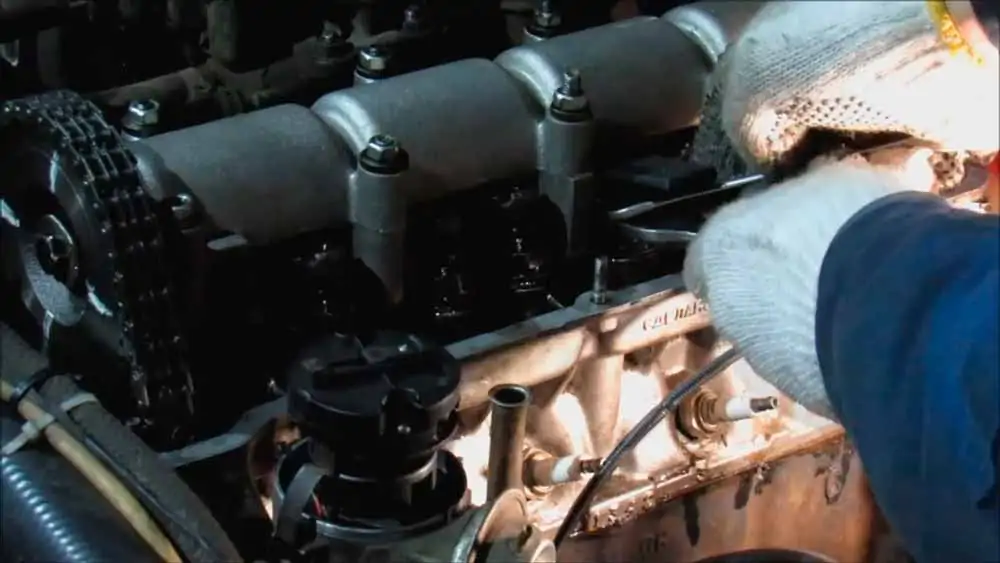

Процесс регулировки клапанов

Порядок регулирования тепловых зазоров клапанов одинаковый для карбюраторного и инжекторного двигателя. Отличие только в величине теплового зазора клапанов. На карбюраторном двигателе устанавливаются зазоры на всех клапанах при холодном двигателе 0,15 мм, на инжекторном 0,20 мм. Регулировка начинается с установки меток на коленчатом и распределительном валах.

Поворачивая специальным ключом на «38» за гайку, крепящую шкив ременной передачи (задающий диск на инжекторном двигателе) совмещаем метку в виде риски на шкиве с выступом на передней крышке, при этом на звездочке распредвала метка должна совпасть.

В этом положении поршень четвертого цилиндра находится в ВМТ (0 кв) и регулируются восьмой и шестой клапаны (нумерация с 1-го по 8-ой начинается от радиатора).

Для этого:

  • щуп вставляется между кулачком распредвала и рабочей поверхностью рычага клапана;
  • расслабляется ключом 17 контргайка для свободного перемещения регулировочного болта;
  • вращая регулировочный болт ключом 13 добиваются величины зазора, при котором щуп будет перемещаться с небольшим усилием;
  • придерживая ключом 13 от поворота регулировочного болта, затягивается контргайка.

Необходимо иметь ввиду, что при затягивании контргайки, полученный зазор может «увести» в большую или меньшую сторону, поэтому важно проверить повторно тепловой зазор после фиксирования регулировочного болта. Следующая пара клапанов регулируется при повороте коленчатого вала на 180, при этом звездочка распредвала повернется на 90

Метка на звездочке будет расположена на срезе соединения нижней и верхней постели распредвала

Следующая пара клапанов регулируется при повороте коленчатого вала на 180, при этом звездочка распредвала повернется на 90. Метка на звездочке будет расположена на срезе соединения нижней и верхней постели распредвала.

В этом положении регулируются четвертый и седьмой клапаны.

Установив коленчатый вал на 360 градусов регулируются первый и третий клапаны. И в положении вала, установленного на 540 градусов, регулировке подлежат пятый и второй.

Приступаем к замене

Нам понадобится: спец ключ на 36 и универсальный фиксатор шкивов.

Данная машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Вид под капотного пространства.

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Снимаем защиту снизу.

Ослабляем гайку на 19 крепления генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

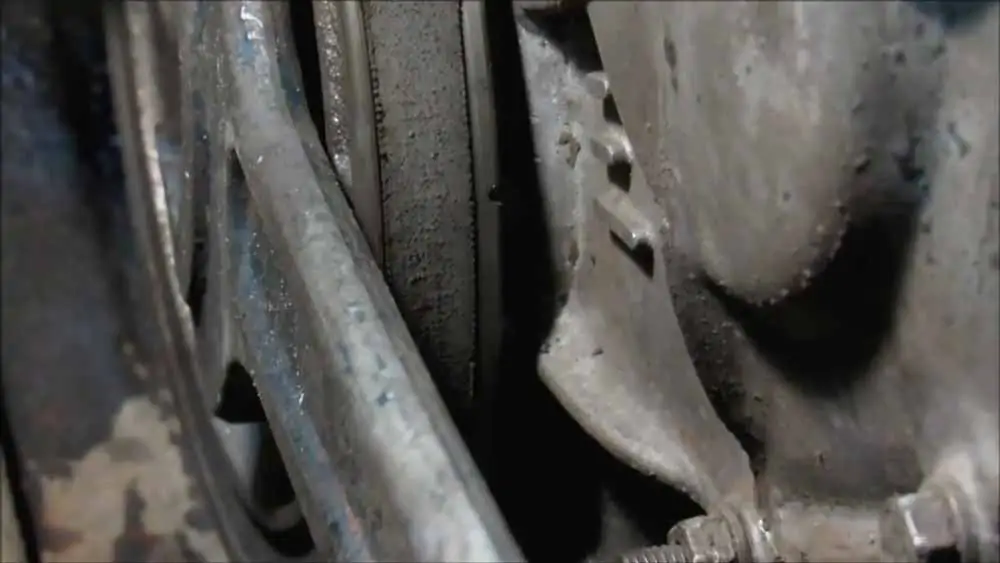

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

Откручиваем две гайки крепления натяжителя цепи и снимаем его.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.

Перед нами предстала удивительная картина.

1 – предохранитель, препятствующий перескакиванию цепи.

2 – крепление башмака натяжителя цепи ГРМ.

3 – звездочка коленвала.

Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали. Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток. Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как данную процедуру легко можно найти в интернете. Если интересно то видео об установке зажигания в конце статьи.

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
