Электробензонасос с датчиком указателя уровня топлива

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

  1. Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.

  2. Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
  3. При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.

  4. Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
  5. Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Признаки неисправности

Датчик этого типа не стоит больших денег, а его замена не занимает много времени. Тем не менее, следует приобретать эту деталь только при появлении серьезных признаков неисправности. К числу типичных проявлений поломки ДУТ относятся:

  • При движении автомобиля стрелка «скачет» по всему циферблату иногда задерживаясь в крайне низких или высоких показаниях уровня бензина в баке.
  • Стрелка всегда на «0» даже при гарантированном наличии в баке значительного количества бензина.

Возможно также существенное «отставание» индикации, когда перемещение стрелки происходит, но точность определения оставляет желать лучшего.

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

  • стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
  • прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
  • стрелка «скачет» или меняет показания за короткий промежуток времени;
  • не горит желтый индикатор минимального остатка топлива.

Причин падения стрелки на ноль встречается несколько:

  1. Заедание либо заклинивание рычага.
  2. Поплавок потерял герметичность и опустился на дно.
  3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
  4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.

Датчик уровня топлива в баке посылает противоречивые сигналы, отражающиеся на приборной панели.

Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.

Сколько стоит новый датчик уровня топлива, указатель?

Цена за новый датчик топлива для “классики” находится в пределах 300-400 рублей. Указатель уровня топлива чуть дороже – 400-500 рублей. Все цены указаны для розничных магазинов (регион – Москва и Московская область).

Обратившийся к нам читатель – автолюбитель со стажем. В былые годы Леонид Иванович на «Жигулях» объездил всю страну. Ремонтировал и обслуживал машину сам – тогда это считалось вполне естественным, поскольку попасть простому смертному на СТО было непросто – очередь. Когда пришло время покупать новую машину, выбрал «классику», вишневую ВАЗ-21074, благо конструкция машины знакома до последнего винтика.

К первому ТО (пробег 2600 км) появились проблемы: бензобак раздувается и шумно ухает, когда открываешь пробку, стрелка указателя топлива при движении пляшет по всей шкале. И пусть на ходовые качества это не влияло, хотелось, чтобы на новой машине все было как надо.

В сервисе жалобу клиента восприняли без энтузиазма. Стрелка гуляет – значит, прибор работает. А что амплитуда великовата – не беда, не спидометр же. Да и куда пенсионеру спешить? Захочет узнать, сколько бензина осталось – остановится на минутку на обочине, подождет, пока волна в баке утихнет, и спокойно считает показание прибора. Однако в работу машину взяли, пообещав «попытаться исправить» ситуацию. Слесари грешили на датчик, который на впрысковой «классике» объединен с бензонасосом. Дорогой узел и приговорили к замене – благо, по гарантии. Однако посмотреть, что и как будут делать с машиной – не дали. То ли фирменные секреты берегут от посторонних глаз, то ли по той же причине, по которой покупателю колбасы лучше не знать, как ее делают. Но так или иначе, за ТО и ремонт счет выставили на 4590 рублей. И все бы ничего, но бак по-прежнему раздувался на жаре, а узнать, сколько в нем топлива, владелец мог только на неподвижной машине или с помощью мерной палочки, которую впору возить в багажнике.

Помня про близкую зиму, Леонид Иванович на всякий случай проверил плотность электролита (эта операция входила в оплаченный перечень работ СТО). Такого он не ожидал – 1,19 г/смз! Жалких ампер-часов пока хватало для пуска исправного мотора, но впереди холодa. Мало того, что с такой плотностью в мороз двигатель не пустишь, так замерзший электролит запросто разорвет батарею.

Тогда автолюбитель понял, что от сервиса ждать помощи не приходится, и обратился в редакцию. Нам случай со стрелкой показался интересным, поэтому в гараж к владельцу снарядили технический десант.

С излишним давлением в баке разобрались быстро – был передавлен неудачно проложенный шланг вентиляции. Заметим, с подобной проблемой мы столкнулись и на нашей «пятерке». Его укоротили, переставили на другой выход тройника, и дыхание восстановилось. Только сгиб был в таком месте, что не увидеть его, меняя бензонасос ваз 2107, просто невозможно. Может, вопреки акту выполненных при ТО работ его и не трогали?

Стрелка указателя уровня топлива ваз 2104 при разгоне, торможении и езде по неровной дороге действительно скакала по всей шкале. Исключение – полный или пустой бак: тогда амплитуда колебаний ее незначительна, и показания вполне правдоподобны.

Поиск причин своеобразного поведения указателя начали от печки, то есть от бензобака. Извлекли бензонасос, пошевелили поплавок – стрелка указателя отзывается мгновенно, пропорционально, но резко. Датчик исправен, но и указатель работает – только плавности ему действительно не хватает.

Как мы выяснили, подобный алгоритм заложен конструктивно и присущ современной впрысковой «классике». Механизм логометрического указателя уровня топлива стал более легким, изящным, но менее инерционным, чем был когда-то на карбюраторных машинах, и теперь остро отслеживает малейшие колебания поплавка в баке. Бак же у машины высокий, и если топлива в нем примерно половина, крутая волна гоняет поплавок сверху донизу.

Но сделать работу прибора удобной для пользования, то есть успокоить стрелку, -дело нашей чести. Можно, конечно, разыскать старинный указатель и встроить его приборный щиток «семерки» взамен «родного», но, во-первых, такие давно не выпускают, а во-вторых, что делать тем, кому не удастся раздобыть раритет?

Решение нашли простое и изящное – задемпфировать указатель уровня электрической емкостью. Под приборным щитком между «массой» и клеммой Д указателя установили электролитический конденсатор на 20 000 мкФ х 25 В. С ним колебания стрелки практически исчезли. Конденсатор, кстати, можно смонтировать и на бензобаке ваз 2105.

Результатом нашей переделки владелец остался вполне доволен – колебания стрелки теперь практически незаметны, даже при полупустом баке.

Возможные неполадки датчика уровня топлива

Эксплуатация автомобиля сопровождается поломками многих узлов и агрегатов и датчик, контролирующий расход топлива, не является исключением. Нарушения в его работе могут проявляться как полным отказом, так и погрешностями предоставляемой информации.

Неисправность в показателях

Своевременно выявить нарушения работы контрольного топливного узла позволят следующие признаки:

  • стрелка-указатель уровня горючего не статична, находится в постоянном движении, дергается, может прыгать;
  • при уверенной заправке «до полного бака» указатель уровня топлива будет показывать частично наполненный или пустой бак;
  • при работающем моторе стрелка не отклоняется до фактического уровня бензина (солярки), находится в исходном положении;
  • проблема может выглядеть как отсутствие предупреждения контрольной лампочки о предельно низком уровне топлива.

Всегда необходима диагностика. В некоторых случаях, например, если указатель не реагирует на запуск двигателя, возможно, перегорание предохранителя или потеря контакта на одном из питающих проводов (проверяется тестером), других – неисправность следует искать в механической части датчика.

Неисправность механизма

Некорректная работа механизма датчика может быть связана со следующими причинами:

  • Поплавок потерял герметичность, и во внутреннюю полость поступило топливо. В этом случае независимо от наполненности бака, датчик проинформирует о его частичном наполнении или отсутствии топлива. Неисправность устраняют заменой поплавка или контрольного узла целиком.
  • Нарушение геометрической формы проволочного держателя. Оно будет влиять на подвижность поплавка, и приборы начнут барахлить. Деформация происходит при длительной эксплуатации авто на неровной дороге или в условиях пересеченной местности в результате которой на механизм воздействует ударная нагрузка. Устранение неисправности представлено приданием держателю первоначальной формы.
  • Повреждение корпуса прибора, сопровождающееся падением сопротивления. Это происходит при длительной эксплуатации с использованием топлива низкого качества, независимо от того инжекторный, карбюраторный двигатель, или ударных нагрузках в авариях. При этом показания контрольного индикатора будут занимать позицию максимально заполненного бака или находится в положении «ноль».
  • Выход из строя резистивных элементов. Приборы контроля будут врать так же как в вышеприведенном случае. Прибор будет обманывать до полной замены узла.
  • Нарушения крепления датчика к баку автомобиля. Последствия представлены тем, почему в салоне и багажнике машины ощущается характерный бензиновый или дизельный запах топлива.

Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099

В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.

Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099

Датчик уровня топлива (ДУТ) имеет круглый фланец, крепящийся непосредственно к топливному баку. На фланце расположена соединительная колодка датчика с двумя выводами. К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.

Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.

В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.


Работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)


Работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)

Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».

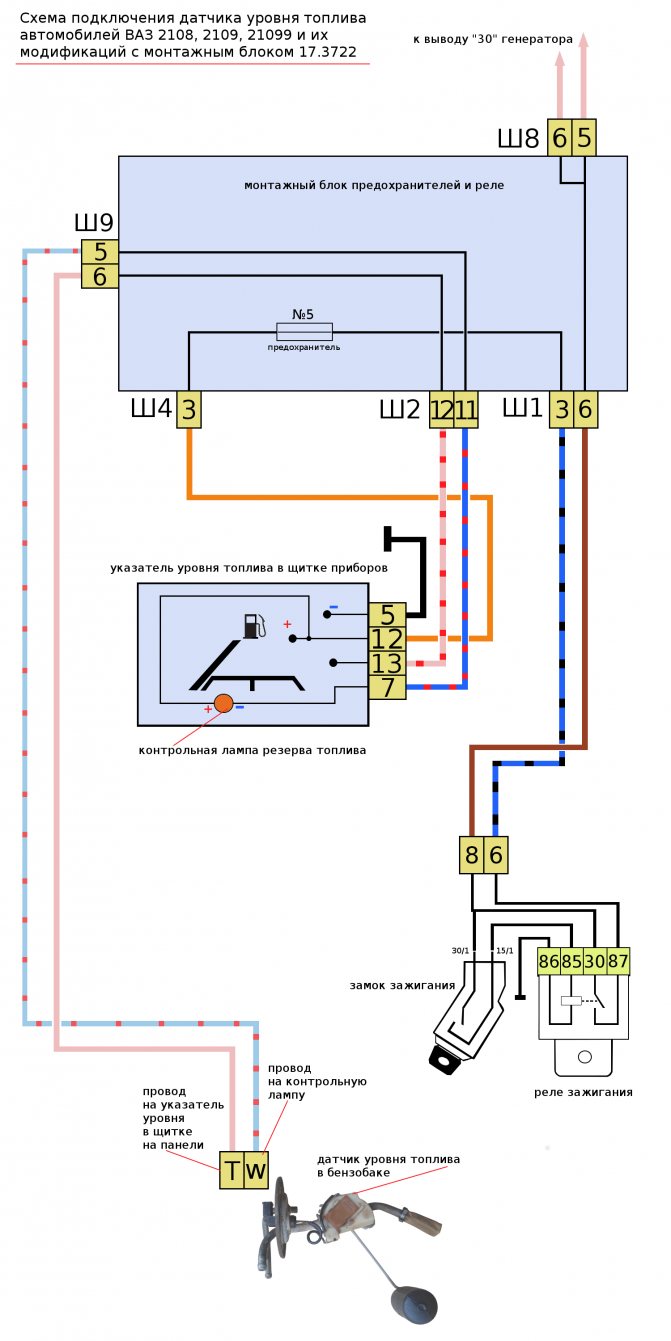

Электрическая схема соединений датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099


Схема подключения датчика уровня топлива в бензобаке ВАЗ 21083

Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.

Неисправности датчика уровня топлива

При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.

Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099

— Снятие и установка датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

— Схема топливной системы автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем

— Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

— Топливный модуль (электробензонасос) инжекторных ВАЗ 21083, 21093, 21099

— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099

Электронный блок управления двигателем

Блок управления двигателем ВАЗ 2107 является основным элементом, отвечающим за правильную работу всего ДВС. В блоке происходит обработка огромного количества различных процессов. Все датчики, которые установлены на «семерке» напрямую связаны с ЭБУ. Именно он считывает информацию с датчиков и подает сигналы на впрыск топлива с необходимым количеством концентрации бензина и топлива. При поломке ЭБУ автомобиль может перестать заводится или иметь неполадки схожие с признаками выхода из строя какого-либо из датчиков.

READ Как подключить firewire к macbook

Блок двигателя расположен под бардачком на специальном кронштейне.

Ремонт

1) Во-первых, извлеките топливный бак из автомобиля, иначе датчик не может быть удален, поскольку он будет прилегать к заднему крылу автомобиля при его удалении. (О том, как снять топливный бак, см. Статью: «Замена бензобака на ВАЗ»)

Датчик уровня топлива

, осмотр внутренностей, почему врет, несколько советов по настройке. группа ВКонтакте:.

Расскажем как быстро починить датчик уровня топлива

на Жигулях. Данный алгоритм применим ко многим поломка.

2) Затем снимите шесть гаек (на фото уже снято несколько гаек, а одна гайка не видна), которые фиксируют фланец топливного датчика, а затем вытаскивают датчик и тем самым удаляют его из автомобиля.

3) После этого обратите внимание на место, где фланец датчика крепится гайками, но после снятия датчика прокладка удерживала фланецную прокладку датчика на штифтах, которые также необходимо было снять. Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!. Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!

Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!

Монтаж: 1) Новый датчик и сам газовый бак установлены в порядке, обратном снятию, то есть сначала датчик установлен в газовом баке, а затем сам газовый резервуар установлен на своем месте.

Установка нового датчика в открывание резервуара

Заметка! Все шесть гаек, которые фиксируют фланец датчика, аккуратно скручивают и перекрещиваются, а также с резкими и шероховатыми движениями, прокладка фланца может быть повреждена, и в результате позже бензин в баке просочится через прокладку!

Приборка ВАЗ 2107: обозначения значков

Если с основными элементами и стрелочными указателями все понятно, индикаторы необходимо расшифровать.

Основная масса лампочек расположена строго по центру панели. В столбце присутствует 7 контрольных индикаторов, их расшифровка представлена подробно в картинках ниже.

Первым сверху устанавливается — включение поворотников. Индикатор активируется при нажатии или аварийной сигнализации.

Далее находится указатель неисправности двигателя «чек». Лампочка применяется только на инжекторных моторах.

Третья сверху – неисправность аккумуляторной батареи. Если индикатор загорается – это говорит о поломке в магистрали генератора (АКБ не заряжается).

В середине столбца расположилась лампочка включения габаритов. Этот индикатор указывает на нормальную работу устройства.

Еще ниже установлен указатель активации дальнего света головной оптики. Синий индикатор показывает, что наружные фары исправны и работают нормально.

Предпоследняя лампочка – указатель критического давления масла в картере двигателя. Если горит постоянно – требуется долить жидкость до необходимого уровня или проверить функционирование насоса.

Последним изготовитель расположил указатель активации стояночного тормоза. Обычно лампочка загорается при поднятии рычага.

Также на приборке можно встретить желтый диод-сигнализатор критически низкого уровня топлива в баке.

Лампочка загорается только при опустошении емкости и остатке не более 5 литров бензина. Комбинация приборов не оборудована значком аварийки, он располагается на кнопке включения.

Обозначение кнопок

На приборке автомобиля могут устанавливаться несколько клавиш-переключателей, отвечающих за активацию определенных элементов и частей машины. Далее представлено описание основных кнопок на торпедо автомобиля.

Номер Назначение
2 Включение звукового сигнала.
6 Регулятор положения передних фар.
10 Кнопка аварийки.
13 Переключатели печки.
14 Освещение приборной панели.
17 На панели находятся переключатели наружного освещения, вентилятора печки, включения противотуманок, подогрева заднего стекла.
19 Лампочка, требующая пристегнуть ремень безопасности.
20 Резервное гнездо.

ВАЗ 2107: восклицательный знак на панели

Подобный указатель появился на приборке только в модификациях последних годов. Символ указывает на необходимость проверить тормозную систему.

Горит лампочка аккумулятора на приборке 2107

Индикатор выглядит как красная иконка в форме аккумулятора. Если символ горит постоянно, рекомендуется выполнить тщательную диагностику генератора и подводящей проводки. Если проблема не найдена — проверьте батарею.

ECON на панели 2107: что означает

Продуманная, но просто выполненная деталь автомобиля. Стрелочный индикатор показывает на расход топливной смеси в режиме реального времени. Опция помогает водителю экономить горючее.

Как заменить топливный фильтр — инструкция для самостоятельных

Безусловно, можно обратиться к специалистам, которые осуществят замену этой детали за десять минут. Однако если вы хотите немного сэкономить, то сделать подобную процедуру самостоятельно вполне реально, и сейчас мы расскажем, как поменять топливный фильтр. Для этого необходимо определиться с его расположением, чаще всего он находится под капотом, в верхней части движка (характерно для дизельных автомобилей), но есть некоторые модели, в которых найти его можно в баке рядом с бензонасосом (это особенность бензиновых машин).

Затем следует вытащить предохранитель от топливного насоса и ждать до тех пор, пока не заглохнет двигатель, таким образом, вы стравите давление и убережете себя от выливания топлива. Теперь отключите отрицательную клемму аккумулятора, дабы не произошло возгорания, и внимательно изучите способ крепления старого фильтра к топливопроводу (впускное крепление и выпускное), это могут быть и барашковые болты, и защелки, главное запомнить, в какой последовательности все находилось, чтобы также установить и новый элемент. Отметьте визуально и местоположение уплотнительных шайбочек и резиновых прокладок.

Теперь оберните старый фильтр ветошью, чтобы не вытекло топливо, и извлеките его, предварительно сняв с кронштейна, который поддерживает его в связке с топлипроводом. Установите новую деталь на кронштейн точно в таком же положении, в каком была расположена старая (иногда на фильтре можно встретить подсказку в виде стрелочки, как вставить его в гнездо). С помощью новых крепежей (они входят в комплект) подключите топливопровод, предварительно проверив целостность всех его линий, в случае обнаружения дефекта (трещин, перегибов) его стоит заменить.

Осталось вставить обратно предохранитель топливного насоса, подключить клемму и завести двигатель, это не всегда получается с первого раза, так как давление было спущено

В вопросе, как заменить топливный фильтр, очень большое внимание следует уделить и технике безопасности. Если вы курите, то откажитесь от этой вредной привычки на время работ

Проследите за тем, чтобы помещение хорошо проветривалось, и не забудьте тщательно смыть топливо с кожи рук

Также не помешало бы на всякий случай запастись и огнетушителем.

Проследите за тем, чтобы помещение хорошо проветривалось, и не забудьте тщательно смыть топливо с кожи рук. Также не помешало бы на всякий случай запастись и огнетушителем.

Топливный фильтр предназначен для очистки топлива от грязи и является расходным материалом. Крепления патрубков к топливному фильтру отличаются в зависимости от двигателя: топливный фильтр для двигателя 1,5 л имеет шестигранное крепления, для двигателя 1,6 л — пружинный фиксатор.

На вопрос, когда менять топливный фильтр, нет однозначного ответа. Завод рекомендует заменять топливный фильтр после каждых 30 тысяч км. пробега, но на деле же всё совсем по другому: многое зависит от качества бензина, и нужно смотреть не на пробег, а на признаки загрязнения топливного фильтра.

Если вы столкнулись хотя бы с одним из следующих признаков, то возможно, что ваш топливный фильтр забит и требует замены.

По мимо топливного фильтра, данные признаки также указывают на неисправность следующих элементов: ЭБУ, Свечи, Высоковольтные (ВВ) провода, ДПКВ, ДМРВ, ДД, ДПДЗ, Регулятор холостого хода. Так что, заменяя топливный фильтр, имейте это ввиду.

Чтобы узнать, где стоит топливный фильтр, нам понадобится эстакада или яма. Фильтр расположен на днище автомобиля под багажником.

Что нам понадобится для замены:

Как производится замена датчика уровня топлива ваз 2107

После диагностики, когда нам уже ясно, что причина именно в измерителе уровня бензина, расположенном в баке, приступаем к замене.Итак:

Сначала следует сбросить давление в топливной системе автомобиля ваз 2107.

Поэтому если важно произвести работу, связанную с разгерметизацией топливной системы (замена форсунок, топливного фильтра, и т.п.), и она производится на остановленном только что инжекторном двигателе, нам необходимо сбросить давление топлива в системе питания, чтобы не ждать 2-3 часа
Замена датчика топлива на ваз 2107  начинается с отсоединения  провода «минус» от клеммы аккумуляторной батареи
Затем вынимаем предохранитель F3 (это предохранитель цепи бензонасоса) из блока предохранителей
Потом реле из системы управления инжекторного двигателя автомобиля ваз 2107.
Подключаем провод к выводу аккумулятора и запускаем инжекторный двигатель, даем ему поработать, пока не выработает топливо в системе питания.
Выключаем зажигание автомобиля.
Возвращаем предохранитель на место.
Снимаем колодку с проводами и отсоединяем шланги от трубок электрического бензонасоса
 Отсоединяем хомут крепления, и отводим верхнюю часть бака влево
Воспользовавшись ключом на 7, откручиваем восемь гаек крепления по периметру фланца топливного модуля, которыми он крепится к топливному баку
Приподнимаем топливный модуль и, наклоняя его, выводим поплавок датчика, указывающего уровень топлива, из отверстия

Выкручиваем гайки, крепящие топливный модуль по периметру. Приподнимаем модуль, и выводим поплавок датчика из отверстия

  • Соединение между топливным баком и модулем уплотнено прокладкой
  • Внимательно осматриваем ее, при наличии трещин, разрывов, необходимо заменить эту прокладку
  • Чтобы снять приемный сетчатый фильтр, аккуратно подденьте его отвертками
  • Снимите фильтр с наконечника электрического бензонасоса

Снимаем фильтр с бензонасоса при помощи двух плоских отверток

  • Затем промываем фильтр в растворителе (лучше всего ацетон, либо ему подобный), очищаем при помощи жесткой кисточки и обязательно продуваем сжатым воздухом
  • Замена датчика топлива на вазе 2107 начинается с освобождения отверткой фиксатора колодки проводов электрического бензонасоса и датчика
  • Снимаем колодку

Снимаем колодку

Нажимаем шлицевой отверткой фиксатор проводов, и снимаем его
Важно пометить положение проводов на колодке, чтобы потом не перепутать их, когда будем производить сборку
 С помощью шила, отжимаем наконечники проводков датчика уровня топлива
Отсоединяем проводки от колодки
Шлицевой отверткой выкручиваем винт, крепящий «массовый» провод электрического бензонасоса
Винт нижнего крепления указателя уровня бензина
Затем винт верхнего крепления указателя уровня бензина
Перекусываем бокорезами либо кусачками, хомут крепления проводов
Вынимаем датчик указателя уровня бензина

Проверка ДУТ

Теперь, когда измеритель уровня бензина снят, можно проверить его непосредственно.Данные для проверки датчика указателя уровня топлива:

  • Пустой бак – сопротивление 315-345 Ом
  • Половина бака — сопротивление 100-135 Ом
  • Полный бак – 7 Ом и меньше

Из чего состоит и как работает

Датчик уровня горючего служит для того, чтобы вычислить количество находящегося в баке топлива и дать соответствующую информацию водителю через панель приборов. Составляющие элементы датчика:

  • Резистор;
  • Поплавок и рычажок;
  • Скользящий контакт отключения-включения (включает и отключает контрольную лампу на приборной панели).

Его работа осуществляется за счет движения поплавка при изменении количества топлива. У переменного резистора меняется сопротивление, из-за чего сопротивление меняется также и в цепи. За счет этого сопротивления выводятся на панель. Как показывает практика, на ВАЗ 2114 устанавливают датчик БМ 150.

Как определить протечку бензобака

Переживать о том, что вы ни заметите протекающий бензобак не стоит. Если из топливного резервуара убегает бензин, это будет сопровождаться следующими признаками:

  • Значительно увлечение расхода топлива. Сложно не заметить, что бензин кончается, даже если автомобиль стоит на стоянке.
  • В салоне авто будет явственно пахнуть бензином.
  • На асфальте так, где стоял ваш ВАЗ 2107 будут оставаться радужные пятна.

Если хоть один из вышеперечисленных признаков имеет место, скорее всего, у вашего ВАЗ 2107 с системой инжектор действительно потек бензобак. Есть несколько вариантов действий в данной ситуации, разделим их на экстренные и плановые.

Ремонт бензобака в экстренной ситуации

Если бензобак вашего автомобиля потек на трассе и до ближайшего автосервиса без ремонта вам уже не доехать, можно использовать несколько хитростей, который помогут временно вернуть топливный резервуар в работу.

Самый простой и действенный способ: заклеить бензобак резиной или пластиком. Для этого нам понадобится:

  • Суперклей или самый обыкновенный клей момент.
  • Кусок резины от покрышки или пластиковая бутылка.

Итак, первым делом необходимо отыскать место повреждения бензобака, откуда убегает топливо. В случае с ВАЗ 2107 на системе инжектор течь, скорее всего, снизу, ее причина пробоина или коррозийные повреждения. Как только повреждение обнаружено, действуем следующие образом: вырезаем кусок резины или пластика, смазываем клеем и сильно прижимам к повреждению. Через несколько минут можно отпускать заплатку, окончательно она схватится через пару часов, но ехать уже в любом случае можно. Доехать до автосервиса с такой заплаткой можно запросто, известны случаи, когда автолюбители ездили с ней по нескольку недель.

Топливный бак ВАЗ 2107

Еще один способ заделать дыру, с помощью обычного самореза. Подходит в том случае если повреждение маленького диаметра и у вас есть резиновый уплотнитель для самореза. Делается следующим образом:

  • Сначала необходимо отыскать место повреждения.
  • После устанавливайте на него уплотнитель (подойдет обычный кусок автомобильной камеры).
  • В уплотнитель вкручивайте саморез таким образом, чтобы он попал в брешь бензобака и заткнул ее.

Плановый ремонт бензобака

В случае если вы заметили течь и решили устранить ее собственными руками, первым делом необходимо демонтировать бензобак ВАЗ 2107, процесс как для карбюратора, так и для автомобиля с системой инжектор аналогичен.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

  • выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
  • сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
  • обрыв сопротивления в панели, который обычно вызывается перегревом;
  • плохой контакт в месте подключения системы подсветки к бортовой сети.

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
