Электрооборудование ваз 2107: конструкция, принцип работы и схемы подключения

Ассортимент товаров

В каталоге сайта представлены светодиодную продукцию для машины модели ВАЗ 2107. Мы реализуем лампы для всех внешних световых приборов ВАЗа:

  • Задние (4-15 Вт), передние (4-15 Вт) и боковые (0,7 Вт) поворотники;
  • Для фар ближнего и дальнего света (16/16-30/55 Вт);
  • Передние (0,5-1 Вт) и задние габаритные огни (1 Вт);
  • Задние противотуманные фонари (3,3-7,4 Вт);
  • Подсветка заднего номера (0,5-3 Вт);
  • Стоп-сигнал (3,3-7,4 Вт);
  • Задний ход (3,3-8 Вт).

На все устройства предоставляется минимум годовая гарантия.

Заказать светодиодную продукцию для автомобиля ВАЗ 2107 можно на сайте или в телефонном режиме. Прежде чем сделать заказ, вы можете проконсультироваться с нашим менеджером — специалист подскажет, какая модель лампочки идеально подойдёт для установки в фары вашего авто.

На сайте также представлены лампы для ДХО, ближнего света, ПТФ и салона авто. Заказать товар можно на сайте или по указанному выше телефону.

В отличие от автомобиля ВАЗ-2106 и предшественников «семерка» изменила свой внешний дизайн. Основным отличием, по которому ВАЗ-2107 отличается от более ранних моделей ВАЗа, является передняя оптика, благодаря ей, водитель в темное время суток может свободно передвигаться на автомобиле по неосвещаемым дорогам. На самых первых моделях ВАЗ-2107 передние фары сложно назвать оптикой, но уже с течением времени они усовершенствовались и дополнялись. Поэтому данная статья поведает все о передних фарах «семерки».

Какой вид имеют фары

На автомобиле ВАЗ-2107 передние блок фары представляют собой короба из пластика, лицевая сторона которых зачастую изготавливается из стекла и имеет прямоугольную форму. Есть и такие, где передняя сторона изготавливается из пластика. У каждого варианта есть свои плюсы и минусы. Блок-фара из стекла. Главным плюсом такого материала является максимальный отражающий эффект, который достигается благодаря нанесению ребристых поверхностей внутри устройства. К плюсам также относится и практически невозможность нанести царапину. Минусы у стеклянной поверхности также имеются:

  1. при попадании малейшего щебня или гравия на стекле образуется трещина;
  2. разрушение при более сильном физическом воздействии;
  3. невозможность крепления с помощью винтов.

Фара из прозрачного пластика. Итак, устройство из пластика обладает меньшими фокусирующими свойствами, но уже довольно широко применяется в отечественном и зарубежном автомобилестроении. Основным плюсом является прочность на излом, мелкие камешки не способны пробить переднее покрытие осветительного устройства. Поэтому многие водители благодаря такому свойству выбирают именно материал из пластика. К недостаткам относится возможность легкого нанесения царапины, которая негативно сказывается на отражательных свойствах.

Из чего состоит

Внутри устройство имеет осветительные лампы, которые питаются постоянным напряжением 12В. Основную функцию освещения выполняет галогенная лампа типа АКГ 12-60+55 (Н4). По конструкции она имеет две спирали, которые дают возможность переключаться на дальний и ближний виды освещения. Имеется также лампа типа А12-4-1 (Т4W1), назначение которой заключается в обеспечении автомобиля габаритным светом. В конструкции фары имеется также еще один вид освещения, который предназначается для двух видов освещения: аварийной сигнализации, и подачи светового сигнала о повороте направо или налево.

Все эти виды ламп подключаются к патрону, который собственно и обеспечивает питание 12В. Внутри фара имеет также отражатель, основной функцией которого является фокусирование светового потока в одном направлении. Без отражателя свет не будет рассеиваться на дорожную поверхность, а освещать только внутри устройство.

Одним важным устройством, которым дополнен ВАЗ-2107 является гидрокорректор. Многие водители порой не знают для чего подведена прозрачная трубка к фаре и какие функции выполняет. Гидрокорректор выполняет функцию изменения угла положения фар, необходимость в которой возникает при загрузках автомобиля. То есть, если авто перегрузить, то световой поток будет направлен не на дорогу, а вверх, а с помощью гидрокорректора можно такую ситуацию исправить. С обратной стороны блок фара имеет круглую крышку, с помощью открытия которой можно произвести замену перегоревших ламп.

Когда производится замена лампочки?

Ближний свет фар используется практически всегда при движении в любых погодных условиях и любой местности. Фары автомобиля используются не только в ночное время. Относительно недавно вышел закон, который почти всех водителей автомобилей обязует включать ближний свет фар в дневное время, чтобы улучшить видимость автомобилей, движущихся на встречу.

Данный режим работы фары подразумевает освещение небольшого участка дороги перед автомобилем, улучшает его видимость и, при правильной регулировке, не ослепляет других участников движения. Неисправность ближнего света фар ухудшает видимость автомобиля и создает аварийную ситуацию на дороге. Именно для поддержания безопасности движения необходимо производить замену неисправных лампочек ближнего света.

Неисправной считается лампа, на которой имеются следующие повреждения: механическое разрушение колбы, перегорание или разрыв вольфрамовой нити. При этих неисправностях лампа попросту не зажигается, а значит, не обеспечивает освещение дорожного полотна при движении в темное время суток.

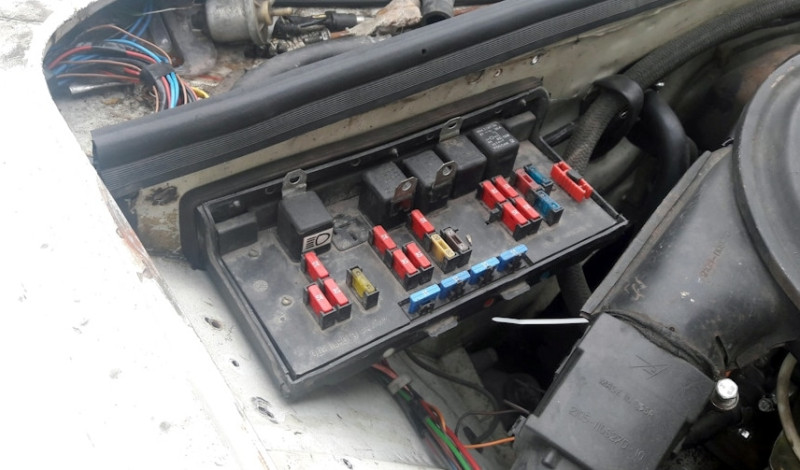

Блок предохранителей и реле

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Схема

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

Схема

Описание

Предохранители

1 8/10А Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева  заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2 8/10А Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3 8/10А Резервный
4 8/10А Резервный
5 16/20А Элемент обогрева заднего стекла и реле включения обогрева
6 8/10А Прикуриватель Штепсельная розетка для переносной лампы Часы
7 16/20А Звуковые сигналы Реле сигналов Реле электро вентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8 8/10А Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9 8/10А Регулятор напряжения генератора
9 8/7,5А Лампы задних противотуманных фонарей и их сигнализатор
10 8/10А Указатели поворота (в режиме указания поворота) Реле – прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электро вентилятора (обмотка) Термо выключатель электр овентилятора Обмотка возбуждения генератора (генератор 37.3701)
11 8/10А Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12 8/10А Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13 8/10А Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14 8/10А Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15 8/10А Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16 8/10А Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17 8/10А Ближний свет фар (левая блок-фара)
18 Запасной
19 Запасной
20 Запасной
21 Запасной

Реле

К1 Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К2 Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02)
К3 Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К4 Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К5 Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К6 Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)

FakeHeader

у меня такие же стоят, на подфарниках оставляю все говорят что фары не выключил аккум хороший да?))))

Таже хрень.»что акома хорошая?».точняк

Красиво смотрятся. у меня вообще синеватым на фото получаются габариты =)

Прикинь у меня не влезают они, тоже купил такие))))Поставил их одну в салон на дополнительное освещение и в бардачек, теперь там светло как днем)))))

Классно получилось, только опиши процесс поподробнее? Я тоже планирую, но нигде нет схемы. Скинь пжл?

какой нафиг процесс, обычную лампочку с габаритов вытащил, диодную поставил, все! 1 минута делов.

очень полезная инфа, наверное никто не знал как поменять лампочку на жигулях. Еще замену воздушного фильтра покажи.

встречал чуваков, которые даже запаску поставить не могут (не знают как).

Как будто ближний включен)))

Смотрятся действительно классно! Только перегорят скоро. … К ним сразу нужно ставить стабилизатор напряжения. Посмотри на али или ебай. Копейки стоит.

Не перегорят, давно езжу и нет проблем.

А у меня месяц и под замену месяц и под замену. Вот дхо через стабилизатор подключил.

что это за стабилизатор такой? покажи ссылку хоть примерную

Шляпа как по мне) Желтые смотрятся как-то более грозно что ли))))

Вот ты МЕЕЕЕЕГААТЮНЕР! Айда Молодец!

Когда уже будут банить таких ТС? 25 лет вроде как уже, а как будто 16.

согласен, даже не знаю что и сказать…

что то подобие инстаграма себе нашел мужик

Распиновка новой комбинации приборов (с эконометром)

Здесь же всё наоборот – указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости – лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей – лампа давления масла.

Белая 6-клеммовая колодка X1:

  1. Датчик уровня бензина
  2. Контрольная лампа указателей поворота
  3. Датчик заряда АКБ (вольтметр -)
  4. Контрольная лампа уровля бензина
  5. Общий плюс (+)
  6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

  1. Контрольная лампа габаритов
  2. Контрольная лампа дальнего света
  3. Контрольная лампа давления масла
  4. В моей приборке пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
  5. Контрольная лампа заряда АКБ
  6. Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
  7. Пустой
  8. Контрольная лампа стояночного тормоза (ручник)

Не горит щиток ВАЗ 2107: причины

Если на семерке перестала активироваться приборка — проверьте узлы.

  1. Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.
  2. Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

Не работает приборка 2107

Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания.

2107: не горит приборка, крутит стартер

Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

Цифровые показатели

Теперь перейдем к цифровым показателям. Их всего два: общий пробег авто и суточный.

  • Общий пробег – расположен под стрелкой спидометра, имеет диапазон значения от 0 до 99 999 км. Показывает количество километров, пройденных за все время. Помогает определить пробег, необходимый для смены масла, и своевременного капремонта;
  • Суточный пробег – находится над стрелкой спидометра. Его диапазон – от 0 до 999 км. Помогает рассчитать расход топлива на 100 км, при разных режимах езды.

Вот и всё, мы разобрали, что обозначает каждый датчик и прибор. Настоятельно рекомендуется не игнорировать их, и шанс того, что случится неприятный сюрприз в путешествии, значительно уменьшится.

  • Home
  • Автогараж
  • Замена Лампочек В Приборной Панели Ваз 2107

Запасные лампы в приборной панели ВАЗ 2107

Извлечение приборной панели из автомобиля ВАЗ 2107 1. Подготовить автомобиль ВАЗ 2107 к операциям (см. «Подготовка автомобиля ВАЗ 2107 для обслуживания и ремонта»). 2. Мы отсоединяем на вазе 2107 провода от отрицательного вывода аккумуляторной батареи (см. «Аккумулятор варочных валов 2107. снятие и установка»). 3. Вырежьте шлицевую отвертку и удалите рукоятки с рычагов управления обогревателем.

4. Поверните гайку ручки для сброса счетчика счетчика ежедневного пробега автомобиля на ВАЗ 2107. Снимите гайку с шайбы и нажмите ручку в пространство за приборной панелью.

5. Используя тонкую щелевую отвертку, потяните вверх и выньте вилку самонарезания приборной панели, расположенной с правой стороны блока управления системы вентиляции и отопления салона.

6. Используя отвертку, отвинтите крепежный винт приборной панели.

7. Снимите приборную панель ВАЗ 2107.

Читайте так же

8. Мы отворачиваем накидную гофрированную гайку кабеля привода спидометра и отсоединяем кабель.

9. Извлеките из сопла экономметра подающий шланг.

Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107

Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.

Для этого достаточно ознакомиться со следующей инструкцией:

  1. Изначально рекомендуется отключить массу с аккумулятора, так как предстоящая работа связана с электрикой. Это исключит вероятность появления короткого замыкания.
  2. Для снятия верхней крышки рулевого колеса понадобится открутить с внутренней стороны два болта, воспользовавшись крестовой отверткой.
  3. Сам руль демонтируется с помощью рожкового или обычного ключа на 24, которым откручивается фиксирующая гайка. Для окончательного снятия этой части потребуется выполнить качающие движения в разные стороны с одновременным давлением в свою сторону.
  4. После снятия рулевого колеса можно обнаружить специальный контакт, который следует зачистить от окислений/загрязнений и подогнуть, если он расположен неправильно.
  5. Вся конструкция собирается в первоначальное состояние в обратной последовательности.
  6. Выполняет проверка работоспособности системы.

Лампочки подсветки приборов.

#1 Driver

  • Свои люди
  • 681 сообщений
  • 0 спасибо
  • Город ВАЗ 21074 , Нижегородская область ,
  • Наверх
  • Ответить
  • Цитата
  • Вставить ник или цитату

#2 dimas777

Легенды
993 сообщений
0 спасибо

Город ВАЗ 2107 , Донецк , Украина

Тюнегуй не тюненгуй- всеравно получишь х. й

  • Наверх
  • Ответить
  • Цитата
  • Вставить ник или цитату

#3 TarakanY2K

Инженер на всю голову

Свои люди
921 сообщений
0 спасибо

  • Город Санкт-Петербург, Стачек
  • Авто: Hyundai Solaris Family и Hyundai Solaris Comfort+Prestige
  • Наверх
  • Ответить
  • Цитата
  • Вставить ник или цитату

#4

Эксперт по автострахованию

Пользователи
154 сообщений
0 спасибо

Город ВАЗ-21053 1997г.в и ВАЗ-21102 2003г.в , Нижний Новгород ,

  • Наверх
  • Ответить
  • Цитата
  • Вставить ник или цитату

Задние лампочки заднего фонаря ВАЗ 2107

Распиновка заднего фонаря

Распиновка заднего фонаря ВАЗ 2107:

  • Нижний ряд центр — задний ход;
  • Нижний ряд крайняя — повороты;
  • Верхний ряд внутри — тормоз;
  • Верхний ряд крайняя — противотуманка;
  • Верхний ряд вторая с края — габариты.

Противотуманная лампочка заднего фонаря

Обозначение лампочки противотуманного света в заднем фонаре по ЕЭК: Р21W

Технические характеристики противотуманной лампочки заднего фонаря :

Мощность — 21 Вт;

Место установки противотуманной лампочки заднего фонаря ваз 2107:

Лампа габаритного света

Обозначение лампочки габаритов в заднем фонаре по ЕЭК: Т4W

Технические характеристики габаритной лампочки заднего фонаря :

Мощность — 4 Вт;

Место установки лампочки габаритов заднего фонаря ваз 2107:

Лампочка указателей поворотов

Обозначение лампочки поворотов в заднем фонаре по ЕЭК: Т4W

Технические характеристики лампочки поворотов заднего фонаря :

Мощность — 21 Вт;

Место установки лампочки поворотов заднего фонаря ваз 2107:

Задние лампочки света заднего хода ВАЗ 2107

Обозначение лампочки света заднего хода в заднем фонаре по ЕЭК: Р21W

Технические характеристики лампочки света заднего хода заднего фонаря :

Мощность — 21 Вт;

Место установки лампочки света заднего хода заднего фонаря ваз 2107:

Лампочка сигнала тормоза

Обозначение лампочки сигнала тормоза в заднем фонаре по ЕЭК: Р21W

Технические характеристики лампочки сигнала тормоза заднего фонаря :

Мощность — 21 Вт;

Место установки лампочки сигнала тормоза заднего фонаря з 2107:

Какие лампочки стоят на ВАЗ 2106-07

Блок фар:

Ближний и дальний свет. Тип H4, мощностью 60 и 55 Вт соответственно

Габариты. Тип T4W, мощность 4 Вт

Указатели поворотов. Тип P21W, 21 Вт.

Задние фонари:

Габаритный свет. T4W, 4 Вт,

Поворотник. P21W, 21 Вт,

Указатель включения заднего хода. P21W, 21 Вт,

Тормоза. P21W, 21 Вт,

Задняя противотуманка. P21W, 21 Вт.

Другие установленные лампы:

Указатель поворота, установленный на крыльях, свет в бардачке: Тип T4W, мощность 4 Вт.

Лампочки освещения номеров и салона: C5W, 5 Вт.

Прикуриватель, тахометр и спидометр (приборная панель), часы: T3W, 3 Вт.

Лампы включения габаритов, поворотников, дальнего света, низкого напряжения на АКБ, давления масла: T3W, 3 Вт. На некоторых модификациях встречается тип W1,2W, мощностью 1,2 Вт.

Указатель включения стояночного тормоза, низкий уровень тормозной жидкости, включение задних противотуманных огней, обогрев заднего стекла, открытия заслонки в карбюраторных моделях (подсос), сигнализация низкого уровня топлива: W1,2W, мощностью 1,2 Вт. В некоторых модификациях для уровня в бензобаке применяется лампа типа T3W, 3 Вт.

Ошибки управления блока двигателя (Check Engine) для инжекторных моделей: W1,2W, мощностью 1,2 Вт.

Зная, что установлено на наших Жигулях и где, перейдем к замене. Начнем с передней части автомобиля.

Меняем лампочки на приборной панели ВАЗ 2107

Все световые приборы имеют в своем устройстве лампочки. Не исключение приборная панель на автомобиле ВАЗ 2107. На этих моделях завод изготовитель устанавливал традиционные лампы накаливания с вольфрамовыми нитями. Срок службы таких лампочек не велик и под воздействием внешних факторов, в основном вибрация, они перегорают. И в ночное время на панели не видно ни приборов, ни индикаторов, причиняя тем самым неудобство в эксплуатации.

Есть два варианта избавиться от этого недуга. Заехать на СТО, где мастера поменяют лампочки, или сделать это самому. Первый затратный, не известно за что платишь. Предлагается второй. В этом нет, ни какой сложности. Если есть автомобиль, значит, есть навыки держать инструмент в руках. Все что касается порядка выполнения работы по замене испорченной световой индикации и подсветки на отечественной «Ладе», рассмотрим в этом изложении.

Стрелочные показатели

Стрелочные показатели разделены на два типа: большие (спидометр, тахометр) и маленькие, в зависимости от диаметра циферблата. Располагаются они симметрично по обе стороны от лампочек – индикаторов. Давайте рассмотрим их предназначение:

  • Спидометр – основной показатель, расположенный в правой части щитка. Показывает текущую скорость, с которой движется транспортное средство. Имеет 10 делений, от 0 до 180 км/час. Каждое деление равно 20 км/час;
  • Датчик уровня топлива – расположен справа от спидометра, сверху. Указывает на количество бензина в бензобаке. Имеет деления желтого и зеленого цвета. Снятие панели приборов и замена в ней лампочки на автомобиле ВАЗ 2115 (2113, 2114). Лампочки ставил без цоколя, не припаивая. Если стрелка указывает на желтое деление, значит в баке менее пяти литров топлива;
  • Вольтметр – располагается под датчиком уровня топлива, и служит для определения силы тока в системе автомобиля. Имеет 4 деления, расположены в таком порядке (слева на право) – красный, желтый, зеленый, красный. Если стрелка находится на левом красном делении, значит уровень заряда низкий, если на желтом – нормальный, на зеленом – отличный, а на крайнем правом, тоже красном – слишком высокая сила тока;
  • Тахометр – расположен слева от лампочек – индикаторов. Проблему выхода из строя вилки сцепления в автомобиле ВАЗ 2107 можно считать болезнью этих моделей машин. Указывает на количество оборотов коленчатого вала за 1 минуту. Имеет 9 делений, от 0 до 80 Х 100 об/мин. Каждое деление – 1000 оборотов;
  • Эконометр – находится слева от тахометра, сверху. Указывает на наиболее экономичный режим езды, в зависимости от текущего расхода топлива. На Тиида не чего, на лампочки на стопы и как минимум в 1,5 раза ярче Какие куда. Имеет 3 деления, обозначенные цветами: красный, желтый зеленый, где красный – повышенный расход, желтый – умеренный, а зеленый, соответственно – минимальный расход;
  • Датчик температуры охлаждающей жидкости – расположен под эконометром. Он указывает на температуру тосола или антифриза, и имеет 3 деления. Если стрелка указывает на деление белого цвета, значит температура жидкости низкая, двигатель не прогрет, если на зеленую – нормальная температура, а красное деление – перегрев двигателя.

не горят габариты и подсветка приборки

#1 Kyivfan

Пользователи
372 сообщений
Регистрация 11-Апрель 13

Ребята, подскажите где искать проблему.

ситуация такая: авто ваз 2103, приборная панель от 2107 установил зеркала с габаритами и поворотниками. подключил все это дело. работала без проблем. но сегоня случилась оказия:

утром выезжал на работу, всключил габариты и ближний свет минут 25-30 все было отлично, и потом вдруг пробала подсветка приборки. шкалы и датчики работают, подсветки нет, и не горит лампочка включенного ближнего света. также перестали гореть габариты на зеркалах и передний нижний правый габарит. при этом остальные габариты горят,и горит бближний свет. при включении дальнего света — он горит и лампока на панели тоже горит.

подозреваю что гдето замыкает на массу. подскажите где и что искать.

также проблема с подогревом заднего стекла. подключено по схеме через реле, питание на обогрев стекла подается, проверял тестером. но — за 20-25 минут езды оттаивает от запотевания только тоненькие полосочки (толщиной чуть толще чам сами нагревательные нитки).

спасибо за помощь

Наверх
Жалоба

Пользователи
13 сообщений
Регистрация
15-Май 13

Пользователи
372 сообщений
Регистрация 11-Апрель 13

спасибо. разобрался — таки предохранитель))

осталась проблема с обогревом стекла

Пользователи
13 сообщений
Регистрация 15-Май 13

#5 Kyivfan

Пользователи
372 сообщений
Регистрация 11-Апрель 13

поверил.. контакт что минусовой что плюсовой — одинаковые по сечению.

а насчет габаритов — там светодиоды стот..не думаю что они много берут на себя)

Пользователи
13 сообщений
Регистрация 15-Май 13

Пользователи
372 сообщений
Регистрация 11-Апрель 13

Сообщение изменено: Kyivfan, 21 Сентябрь 2013 — 21:31.

Пользователи
13 сообщений
Регистрация 15-Май 13

Пользователи
4 124 сообщений
Регистрация 28-Сентябрь 10

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

  • С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
  • Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части. В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
  • Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

ВАЗ 2110 (нового образца) — меняем подсветку своими руками

  • В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
  • Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
  • Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
  • Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
  • Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Меняем «стоковые» лампы на светодиодные

На рынке большой выбор LED-ламп разных производителей на любой кошелек, но чтобы приобрести качественную светотехнику для автомобиля, нужно знать основные признаки, по которым отличают качественную светодиодную лампу H4 от китайского барахла. Последние будут светить плохо, долговечность их будет маленькой – просто выбросите деньги на ветер.

Они отличаются между собой по конструкции и типу используемых светодиодов. Чтобы не растягивать эту статью, познакомиться с этими особенностями, как они влияют на качество свечения светодиодных ламп и срок их эксплуатации можно в отдельном обзорена сайте Avtoyoutube . Там же найдете видео сравнительных тестов галогенных ламп и LED, сравнение разных производителей по яркости и качеству освещения свечения, советы экспертов в области автомобильной светотехники по правильному подбору света для фар.

Панель приборов ВАЗ 2107

Панель приборов предназначена для удобства управления автомобилем, поэтому она должна быть лёгкой в обращении и оперативно обеспечивать водителя всей необходимой информацией. Это прежде всего:

  • состояние систем, отвечающих за безопасную езду (тормоза, подушки безопасности и др.);
  • характеристики движения (скорость, расход топлива);
  • дополнительные сведения (время, температура, остаток бензина и т. д.).

Приборная панель ВАЗ 2107: описание и фото

Штатная приборная панель ВАЗ 2107 довольно лаконична и даёт водителю только самую основную информацию о машине и характеристиках её движения.


Штатная приборная панель ВАЗ 2107 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой

Щиток приборов ВАЗ 2107 включает:

  • 7 лампочек-индикаторов;
  • 6 стрелочных показателей;
  • 2 цифровых показателя.

На панели расположены следующие приборы:

  1. Вольтметр — индикатор напряжения в бортовой сети автомобиля.
  2. Спидометр — указатель скорости движения.
  3. Одометр — счётчик общего пробега автомобиля.
  4. Тахометр. Указывает частоту вращения коленчатого вала (обороты двигателя).
  5. Указатель температуры охлаждающей жидкости.
  6. Эконометр. Помогает подобрать наиболее экономичный по расходу топлива режим работы.
  7. Блок контрольных ламп:
    • включения указателей поворота;
  8. неисправности системы управления двигателем;
  9. низкого заряда аккумуляторной батареи;
  10. включения габаритного света;
  11. включения дальнего света фар;
  12. недостаточного давления масла;
  13. включения стояночного тормоза;
  14. Суточный счётчик пройденного пути.
  15. Контрольная лампа резерва топлива.
  16. Указатель уровня топлива.

    На передней панели ВАЗ 2107 расположены приборы и индикаторы, предоставляющие водителю информацию о состоянии различных систем автомобиля и характеристиках его движения

Установка приборной панели на ВАЗ 2107 от другого автомобиля

Если возникло желание или необходимость заменить приборную панель «семёрки», есть несколько путей:

  • приобрести новую, более современную приборную панель. Это довольно дорогостоящее удовольствие, к примеру, панель «Феррум» с бортовым компьютером стоит около 23 тысяч рублей;
  • обновить «приборку», заменив наклейки и стрелки;
  • установить щиток приборов от другой машины.

Приняв решение выбрать и установить на ВАЗ 2107 торпеду от другой модели, нужно учесть, что приборная панель каждого автомобиля имеет свою конфигурацию. Для её монтажа придётся дополнительно произвести работы по подгонке размеров и формы.

Приборная панель от другой модели ВАЗ

Наиболее простой заменой будет панель от ВАЗ 2110. Проблем с выполнением работы не отмечается, а выглядит получившийся результат намного интереснее. Не возникнет осложнений и с электропроводкой: провода практически идентичны и подключаются аналогично.


Приборная панель от ВАЗ 2110 выглядит гораздо более современно и представительно

Приборная панель от «Газели»

На «семёрку» можно установить приборную панель от «Газели». Это более сложный вариант, она сильно отличается габаритами и формой. Кроме того, для подключения проводов понадобятся переходники, так как электрические схемы тоже очень разные.


Для установки на «семёрку» приборной панели от «Газели» потребуется серьёзная переделка

Приборная панель от иномарки

Наиболее сложный, но эффектный вариант — установка приборки от других иностранных моделей авто. Здесь необходимо учитывать соответствие приборов «семёрки» и выбранной иномарки. Вероятнее всего, что подобный набор индикаторов приборной панели встретится в моделях, выпускаемых в конце 1980-х — начале 1990-х годов.


Для ВАЗ 2107 необходимо подбирать торпеду с такими же приборами и индикаторами, как на штатной панели

Тонировка фар и задних фонарей ВАЗ 2107

Еще один распространенный тюнинг фар ВАЗ 2107 своими руками – тонировка. К ней прибегают при модернизации как задних фонарей, так и передних фар. Необходимо тщательно подходить к выбору способа затемнения фар – качество освещения дороги является определяющим критерием безопасности при ночной езде.

Важно: прежде чем тонировать фары, следует учесть, что тонированные фары могут являться основанием для наложения административного штрафа. Также надо понимать, что любая тонировка снижает яркость фар, делая ночное движение более опасным

Чтобы тонировка минимально отразилась на качестве головного света автомобиля, тонировать поверхность стекла стоит лишь частично. Такое решение безопасно и вполне эффектно: суженные фары делают внешний вид более стильным. Частичная тонировка также может помочь избежать штрафа – затеняется не вся фара, а небольшой сектор.

Для тонировки фар необходимо использовать только высококачественную пленку. Порядок работ таков:

  • снять блок-фары ВАЗ 2107;
  • вынуть стекло;
  • вымыть и обезжирить поверхность;
  • приклеить пленку.

Частично затонировать фары можно без их снятия и разборки – просто вымыть стекло и наклеить полоску пленки. Но такой способ не обеспечивает надлежащего качества, а идеально аккуратно обрезать и наклеить пленку без снятия блок-фары практически невозможно.

При тонировке задних фонарей следует установить в них более яркие лампы, чтобы стоп-сигналы и габаритные огни были хорошо видны другим участникам движения. Для поклейки пленки задние фонари также лучше предварительно снять с автомобиля.

На данном видео представлен другой автомобиль,но принцип тонировки тот же

Пошаговые инструкции по теме замена лампочек ближнего света ваз 2107 – ждем вас к нам, переходите. Рассмотрим способы ремонта автомобиля своими руками, а также расскажем о причинах возникновения неполадок и устраним их. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
