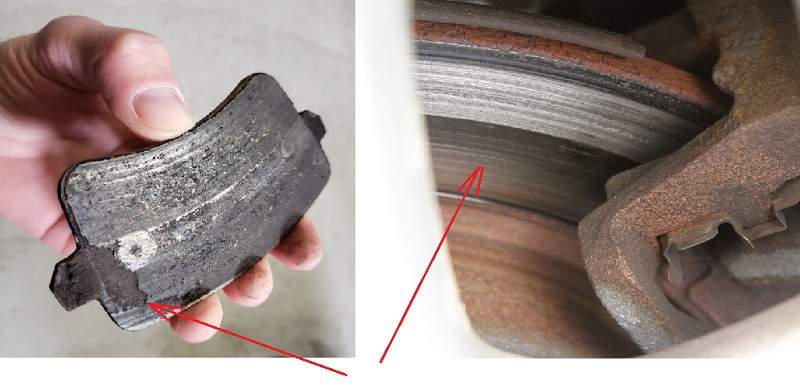

Остаточная толщина тормозных колодок

замена тормозных колодок передних колес на автомобиле ваз 2108, ваз 2109, ваз 21099

Минимально допустимая толщина фрикционных накладок тормозных колодок -1,5 мм. Производить замену тормозных колодок надо в следующих случаях: толщина фрикционных накладок на тормозных колодках менее допустимой; поверхность фрикционных накладок замаслена; фрикционная накладка непрочно соединена с основанием; фрикционные накладки имеют глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯНе применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Замена тормозных колодок должна происходить одновременно в тормозных механизмах обоих передних колес. Недопустима замена внутренней и внешней тормозных колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

Перед заменой тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099 сделайте следующее: 1. Отсоедините на автомобиле провод от клеммы «-» аккумуляторной батареи. 2. Затормозите автомобиль стояночным тормозом и установите упорные бруски под задние колеса. Снимите переднее колесо и очистите тормозной механизм от грязи. 3. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть тормозной жидкости. Иначе тормозная жидкость польется через край при установке новых тормозных колодок.

4. Выньте из кронштейна резиновый уплотнитель вместе с тормозным шлангом.

2:642 5. Отогните отверткой усик стопорной шайбы верхнего болта крепления направляющего пальца.

3:1316 6. Отверните верхний болт крепления направляющего пальца, придерживая его ключом за шестигранник.

7. Поверните корпус скобы вниз вокруг оси нижнего пальца.

5:611 8. Промаркируйте тормозные колодки, если предполагаете эти же тормозные колодки вновь установить.

6:1299 9. Снимите тормозные колодки.

ПРЕДУПРЕЖДЕНИЕПоверхность фрикционных накладок на тормозных колодках не должна быть замаслена, иметь глубокие риски и сколы. Фрикционная накладка должна быть прочно соединена с основанием тормозной колодки.

10. Проверьте толщину и состояние фрикционных накладок тормозных колодок.

ПОЛЕЗНЫЙ СОВЕТЕсли при очередной проверке толщина фрикционных накладок приближается к минимально допустимой, то такие тормозные колодки еще работоспособны, но скоро их срок службы закончится. Выбирайте сами: либо сразу сделать замену тормозных колодок, либо постоянно контролировать их толщину.

8:1197 11. Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок.

9:1873 12. При установке новых тормозных колодок вдавите поршень в тормозно

цилиндр. Для этого установите изношенные тормозные колодки на место (вместо внутренней желательно поставить только основание) и поднимите корпус скобы. Надавливая отверткой или монтировкой на внутреннюю тормозную колодку и опираясь на тормозной диск, аккуратно вдавите поршень в тормозной цилиндр.

10:1060 13. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Старые тормозные колодки необходимо установить в соответствии с ранее сделанной маркировкой.

14. Поверните корпус скобы и заверните верхний болт крепления направляющего пальца моментом 31-38 Нм (3,1-3,8 кгс-м), придерживая его ключом за шестигранник.

12:782 15. Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

Тормозной диск LADA (ВАЗ 2108,2109,21099)

Проверочное значение: K.B.A.: 61209 Сторона установки: передний мост Диаметр : 239 мм Толщина тормозного диска (мм): 20 мм Минимальная толщина : 18 мм Высота : 42,5 мм Диаметр центрирования : 58,5 мм Количество отверстий: 4 Тип тормозного диска: вентилируемый Вес : 3,68 кг

548 грн

Нет на складе

В интернет магазине Dimavto.com любой покупатель-автолюбитель может выбрать и купить Тормозной диск

наlada с объемом двигателя на 1.3,1.5 литров таких производителей A.B.S., BOSCH, BREMBO, FERODO, LPR, Metelli, REMSA, ROADHOUSE, TRW. Если у вас имеются вопросы, или они появились в процессе выбора, и это мешает вам определиться с окончательным решением, вам придет на помощь наша служба поддержки. Это поможет вам правильно выбрать именно те запчасти, которые соответствуют модели вашего автомобиля.

Успех поиска необходимой детали в нашем магазине обусловлен наличием широчайшего ассортимента запчастей, поставляемых нам от производителей с разных частей мира. Политика нашего магазина основывается на тщательной проверке качества продаваемых у нас запчастей и их соответствия высшим стандартам. Все продаваемые у нас товары имеют оригинальное происхождение. Каждый покупатель покупая Тормозной диск для ВАЗ 2108,2109,21099

подбирает автозапчасть по той схеме поиска из огромного каталога, которая ему больше подходит.

Параметры поиска запчастей:

• По товарному коду;
• По производителю и модели автомобиля.
• С помощью подсказок специалиста по запчастям.

Выбранный товар можно сразу забрать в корзину на сайте в режиме онлайн, либо позвонить по телефону 096 258 29 80 или 066 663 64 31 или

и сделать заказ лично.

Наш магазин широко представляет автозапчасти не только по наименованиям известных производителей, но и по группам агрегатов и узлов. По нашему каталогу можно легко отыскать и купить дефицитные элементы ходовой, редко встречающиеся запчасти двигателя, надежные детали для тормозной и рулевой систем, коробки передач, а также других узлов автомобиля.

С помощью каталога наши покупатели могут не просто отыскать необходимый им товар, но и прочитать его характеристики. У нас можно увидеть детальное изображение товара по фотографиям и видеороликам. Наша ценовая политика всегда прозрачна и доступна.

Для того чтобы вам было проще разобраться в особенностях запчастей Тормозной диск и их совместимости с ВАЗ 2108,2109,21099 по году выпуска, модификации и разновидностям автомобиля, лучше перестраховаться и уточнить нюансы с нашими менеджерами.

Прежде чем приобрести для замены Тормозной диск (передний, задний, левый, правый, вентилируемый) , лучше посоветоваться со специалистами

Предупредительная осторожность поможет вам без проблем заменить старую запчасть на новую с первого раза. Для этого наши менеджеры гарантированно помогут вам с выбором и быстро оформят покупку с доставкой

dimavto.com

Замена задних тормозных колодок на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119

Поменять передние тормозные колодки в автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 с легкостью сможет даже зеленый новичок в авторемонте. Но вот заменить задние тормозные колодки, с такой же легкостью, не сможет даже опытный автомобилист. Так как для этой операции будет не достаточно иметь домкрат и пару рожковых ключей. И чтобы облегчить себе работу и сохранить свои нервы (которые, как Вы знаете, не восстанавливаются !) к замене задних тормозных колодок, лучше подготовиться серьезно и основательно. Начать можно, с выбора места проведения работы.

И в этом месте должны присутствовать смотровая яма или подъемник. Могу объяснить почему. Вам придется выполнить две операции, которые «с земли» сделать будет не только сложно, но и опасно. Например, чтобы снять задний тормозной барабан и заменить тормозные колодки, Вам придется отпустить трос ручника. Сделать это «с земли» будет очень сложно, даже имея специальный ключ (без этого ключа, добраться до уравнителя и открутить гайку, можно будет, только сняв резонатор. А это ведь лишняя работа, которая никому не нужна). Так же, довольно часто снять тормозной барабан «по-хорошему» не получается, вследствие того, что он намертво прикипел. И снять барабан при помощи двух болтов М8, которые вкручиваются в резьбовые отверстия тормозного барабана и спрессовывают его со ступицы, не получится (хотя попытаться можно, конечно). В этом случае, Вам придется сбить тормозной барабан, при помощи молотка и деревянной наставки (металлическая не годится, покрошите барабан). И Вы можете себе представить, как можно лежа на земле с молотком и наставкой в руках, методично простукивать барабан (с двух ударов может и не получится его сбить). Это будет уже не работа, это будет. песня! Плюс к этому добавляются элементы экстрима (не забываем, что машина стоит на домкрате).

Ну, думаю, с местом мы определились, можно и к необходимому инструменту перейти.

Ваш арсенал должен состоять, кроме балонного ключа и домкрата: спец ключ для откручивания гайки уравнителя троса ручника (фото 1а), молоток, деревянная наставка, отвертка, пассатижи, стальная проволока, загнутая на конце небольшим крючком (очень полезная вещь), металлический вороток для натяжки пружины (я в работе для стяжки пружины использую самодельное приспособление (его можно найти на фото 1). Которое Вы сможете, тоже сделать самостоятельно или прибегнув к помощи токаря).

С инструментом, вроде все! Колодки купили.… Теперь переходим к самому процессу замены тормозных колодок на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119.

1) Загоняем автомобиль на смотровую яму, оставляем включенной передачу и устанавливаем под переднее колесо антипокатные упоры.

2) Отпускаем колесные болты и домкратом поднимаем необходимую сторону, снимаем колесо. Спускаемся в яму и при помощи специального ключа откручиваем гайку уравнителя троса ручника (фото 2).

3) При помощи пассатижей откручиваем направляющие болты тормозного барабана (фото 3).

4) И после этого пытаемся снять тормозной барабан (способы я описывал выше).

5) Когда барабан снят, отсоединяем с тормозных колодок направляющие пружины (фото 4) и стяжную пружину (фото 5).

6) Со старой колодки перебрасываем приводной рычаг на новую колодку (фото 6).

7) При установке и натяжке пружин, следим за тем, чтобы тормозные колодки встали точно в пазы тормозного цилиндра, и планка ручника попала в разъемы на колодках (фото 7). Не забываем зацепить конец троса ручника за приводной рычаг на колодке! После этого, отверткой или монтировкой, цепляемся за край опорного диска и сводим тормозные колодки ( можно и перед установкой колодок «свести» поршеньки заднего тормозного цилиндра ).

Надеваем тормозной барабан и устанавливаем колесо. Такую же работу проводим на другой стороне, но не опускаем колесо на землю. Несколько раз нажимаем педаль тормоза. Спускаемся в яму и натягиваем-регулируем трос ручника. Подтягиваем гайку на уравнителе троса ручника и проверяем натяжку. Поднимаем ручку стояночного тормоза и считаем щелчки, если больше 8, то подтягиваем гайку еще немного и еще раз проверяем. Оптимальное количество щелчков может колебаться от 7 до 2. Главное, чтобы при поднятом стояночном тормозе, колеса были заблокированы (колесо еще не опущено, пробуем провернуть его руками). А в опущенном положении ручки стояночного тормоза, колесо должно свободно прокручиваться, без затирания колодок. Иначе, при движении барабан может нагреться и заклинить.

Прокачка тормозов автомобилей ВАЗ 2108, 2109, 21099

Пред проведением работ по прокачке тормозной системы следует вспомнить некоторые ее особенности для легковых переднеприводных автомобилей ВАЗ.

Тормозная система автомобилей ВАЗ 2108, 2109, 21099 гидравлическая, имеет два контура: правое заднее колесо-переднее левое, левое заднее-переднее правое.

Прокачку тормозов следует начинать с правого заднего колеса. Признаком завоздушенности тормозной системы служит снижение эффективности торможения при нажатии на педаль тормоза. Проводить прокачку тормозной системы на автомобилях ВАЗ 2108, 2109, 21099 следует обязательно проводить после ремонта или замены ее элементов, замене тормозной жидкости (по регламенту раз в пять лет).

Необходимые инструменты и материалы

— специальный ключ для отворачивания штуцеров на тормозных цилиндрах

— накидной ключ на 8 мм

— емкость (0,5 л) для тормозной жидкости

— резиновая трубка (50-70 см), желательно прозрачная

— помощник

Подготовительные работы

— ставим автомобиль на яму

Если проводим прокачку тормозов без ямы на ровной площадке, со снятием колес, необходимо открыть клапан регулятора давления (колдуна), иначе при вывешивании задних колес он перекроет проход тормозной жидкости в тормозные цилиндры задних колес. Для этого втыкаем шлицевую отвертку между рычагом и пластиной, принудительно утопив шток регулятора давления.

— под колеса устанавливаем упоры

— открываем пробку бачка под тормозную жидкость и доливаем до краев

При прокачке тормозов следим за тем чтобы уровень в бачке не падал до отметки min, при необходимости подливаем в него тормозную жидкость.

Прокачка тормозов автомобилей ВАЗ 2108, 2109, 21099

Очищаем штуцер на тормозном цилиндре заднего правого колеса от грязи

Снимаем с него защитный колпачок

Надеваем на штуцер специальный ключ или накидной ключ на 8 мм

Надеваем на штуцер один конец резиновой трубки, другой конец опускаем в емкость с тормозной жидкостью (заполнить минимум на треть)

Помощник должен медленно 5-6 раз нажать на педаль тормоза для создания давления в системе и удерживать ее в нажатом положении

Отворачиваем штуцер на тормозном цилиндре приблизительно на пол-оборота

Наблюдаем как тормозная жидкость с пузырьками воздуха выходит из трубки в емкость. После того как она перестает выходить:

Заворачиваем штуцер прокачки

Повторяем процедуру еще раз: помощник опять несколько раз нажимает на педаль тормоза и удерживает ее нажатой, отворачиваем штуцер на пол-оборота, жидкость некоторое время вытекает

Не забываем доливать тормозную жидкость в бачок, так как уровень в нем постоянно будет падать.

Прокачку проводим до тех пор пока не прекратится выход тормозной жидкости вместе с пузырьками воздуха, а будет идти одна тормозная жидкость

После чего окончательно затягиваем штуцер.

Повторяем аналогичную процедуру последовательно для переднего левого колеса, заднего левого, переднего правого.

Примечания и дополнения

— После прокачки тормозов на автомобиле ВАЗ 2108, 2109, 21099 нажимаем на педаль тормоза проверяем работу гидропривода. Если педаль «мягкая», опускается ниже своего обычного рабочего положения (при нажатии проходит более половины расстояния до пола), проверяем исправность (герметичность) элементов тормозной системы и проводим прокачку еще раз.

— Помимо приведения в порядок рабочей тормозной системы автомобиля следует раз в 15.000 км пробега проверять и регулировать стояночную тормозную систему («ручник») автомобилей ВАЗ 2108, 2109, 21099.

Еще статьи тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Уходит тормозная жидкость, причины

— Ремонт тормозного цилиндра заднего колеса на автомобилях ВАЗ 2108, 2109, 21099

— Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

— Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

— Тормозные барабаны автомобилей ВАЗ 2108, 2109, 21099

— Схема подключения датчика уровня тормозной жидкости ВАЗ 2108, 2109, 21099

Замена задних тормозных колодок ВАЗ 2109

Если хотя бы один раз вам подтягивали тросик ручного тормоза, то перед заменой придётся ослабить натяжение. Сделать это не так просто, как хотелось бы. Нужна смотровая яма или подъёмник, поскольку нам нужно получить доступ к центру днища машины. Находится эта «хитрая» конструкция за глушителем (работайте с холодной машиной, чтобы не получить ожог). В крайнем случае придётся его демонтировать, но обычно достаточно ключей с удлинителем.Когда доберетесь до механизма, полностью открутите контровую гайку и максимально отпустите основную.
Снимите колесо и положите его под днище автомобиля (для спокойствия). Вначале нас ждёт самая сложная часть — снять тормозной барабан. При торможении он постоянно нагревается и остывает (иногда резко, если горячим въехать в лужу), поэтому барабан очень крепко «прикипает». Стандартными средствами демонтаж предусмотрен с помощью двух болтов М8. Сразу необходимо выкрутить две направляющие (фото ниже) и на их место вкрутить болты.Потом медленно и по очереди вкручивайте их дальше (не допускайте перекоса), пока барабан не сойдет с «насиженного» места.
Если резьба в отверстиях сорвана и диск не поддаётся, то переходим к другому варианту

Брызгаем WD-40 на все места соприкосновения (особенно в районе ступицы) и начинаем сильно, но осторожно простукивать барабан молотком. Обязательно используйте деревянный брусок или доску как проставку, чтобы не повредить диск.

После победы переходим к непосредственной замене задних колодок

С помощью плоской отвёртки или плоскогубцев снимите крепёжные пружины. Начинайте с верхней, потом нижняя и средняя.

Теперь без особых усилий можно извлечь одну колодку и распорную пластинку.
Чтобы освободить вторую колодку, отсоедините пружину посредине и фиксатор троса ручника.
Производители колодок редко комплектуют их приводным рычажком, поэтому приходится использовать старый. Для этого вытяните стопорный шплинт, снимите шайбу и переставьте рычаг на новую колодку.

Установка происходит в обратном порядке и не должна вызвать сложностей. Чек-лист правильной сборки:

1. Сразу соедините колодки промежуточной планкой и верхней пружиной, а потом устанавливайте на место.
2. Верхняя часть должна попасть в специальные пазы на тормозном цилиндре.
3. Зафиксируйте нижнюю часть в предусмотренных местах и стяните нижней пружиной.
4. Подсоедините средние пружинки (они не дают колодкам двигаться вверх-вниз).
5. Не забудьте прицепить конец троса ручника к приводу.
6. Вожмите тормозные цилиндры с помощью монтировки (только аккуратно, чтобы не раскрошить накладку).
7. Наденьте тормозной барабан (предварительно выкрутив болты, если использовали стандартный метод демонтажа).
8. Подтяните трос ручного тормоза (норма — от 2 до 5 щелчков при включении).

Тормозные диски ВАЗ 2108, 2109, 21099

Тормозные механизмы передних колес автомобилей ВАЗ 2108, 2109, 21099 дисковые.

Для торможения в них применяются чугунные диски, закрепленные на ступице колеса направляющими штифтами и зажимаемые между двух тормозных колодок при помощи суппорта.

Устройство тормозного диска ВАЗ 2108, 2109, 21099

Тормозные диски автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 чугунные, не перфорированные с кольцевой двусторонней рабочей поверхностью. В каждом диске имеются четыре отверстия под болты крепления колеса, два отверстия под направляющие штифты и одно большое для установки на ступицу колеса.

Как работает тормозной диск

При нажатии на педаль тормоза в тормозной системе автомобиля создается определенное давление. При этом поршни тормозных механизмов передних колес выдвигаются вперед, прижимая одну тормозную колодку к рабочей поверхности тормозного диска. Другую колодку прижимает подвижная «плавающая» скоба суппорта, которая перемещается в обратную сторону при выдвижении поршня. Тормозной диск оказывается зажат между двух тормозных колодок, происходит торможение колеса.

После отпускания педали тормоза, давление в системе падает, поршни перемещаются во внутрь тормозных цилиндров за счет установленных на них резиновых уплотнительных колец прямоугольного сечения. Колодки отходят от тормозного диска и торможение прекращается.

Особенности снятия-установки тормозных дисков на ВАЗ 2108, 2109, 21099

При снятии тормозных дисков следует знать некоторые особенности. Например, нельзя стучать по тормозному диску молотком, в случае, если он не снимается со ступицы. Перед снятием необходимо тщательно зачистить посадочную поверхность ступицы колеса и обработать ее проникающей жидкостью. В крайнем случае можно обстучать поверхность диска прилегающую к ступице.

Если не отворачиваются направляющие штифты, крепящие тормозной диск к ступице, слегка обстукиваем их молотком, зачищаем и обрабатываем проникающей жидкостью. Для отворачивания используем «не слизанный» накидной ключ или длинную головку.

Перед установкой тормозного диска тщательно зачищаем посадочную поверхность ступицы от загрязнений. Так же тщательно очищаем заднюю поверхность тормозного диска, которая будет прилегать к ступице и саму ступицу. Если есть забоины, сравниваем их напильником. Мусор, камешек, грязь, ржавчина под диском или выступающие забоины на сопрягающихся поверхностях диска и ступицы дадут перекос диска и соответственно его биение. Это сразу будет ощущаться при торможении.

Момент затяжки направляющих штифтов 3-5 Н.м.

Помимо этого рабочую поверхность диска перед установкой следует протереть чистой тряпкой, смоченной в растворителе.

Неисправности тормозных дисков ВАЗ 2108, 2109, 21099

Наиболее распространенные неисправности тормозных дисков автомобилей ВАЗ 2108, 2109, 21099 это биение (диск повело), предельный износ (толщина диска менее 10,5 мм), повреждение рабочей поверхности (риски, царапины), замасливание рабочей поверхности диска (масло, тормозная жидкость).

Признаками выхода из строя тормозных дисков могут служить вибрация и биение на педали тормоза при торможении, повышенный шум и скрежет при торможении, снижение эффективности торможения.

Деформированный или поврежденный тормозной диск необходимо заменить новым. Причем парой — сразу с двух сторон. Замасленный можно протереть растворителем, заменить тормозные колодки и продолжать эксплуатацию.

Срок службы тормозного диска в среднем 50-60 тыс км пробега. На его продолжительность влияет режим и условия эксплуатации автомобиля, качество детали, манера езды автовладельца.

Применяемость тормозных дисков автомобилей ВАЗ 2108, 2109, 21099

В тормозной системе автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяются тормозные диски тормозных механизмов передних колес 2108-3501070 или аналогичные им разных производителей. Направляющий штифт 2101-3101082.

Примечания и дополнения

В качестве тюнинга тормозной системы автомобилей ВАЗ 2108, 2109, 21099 возможна замена не перфорированных тормозных дисков на перфорированные, большего размера. В ходе такой доработки достигается большая эффективность торможения, за счет снижения температуры трущихся поверхностей. Об этом в отдельной статье на нашем сайте.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

Рекомендации по выбору сменных дисков

Из проверенных источников мне довелось узнать, что оригинальные подвижные части, применяемые в тормозных системах «ВАЗ – 21099», соответствуют артикулу № 2108-3501070. Цена их едва превышает 1100 рублей. Но не вентилируемая особенность таких дисков ведет к их частому перегреву. Снижается интенсивность остановок машины. Может быть спровоцирован риск закипания тормозной жидкости и деформации других частей тормозной системы. Нередко владельцы автомобилей производят замену изделий на артикульный номер 2110-3501070. Это избавляет от недостатков не вентилируемых элементов. Однако в таких случаях требуется дополнительное переоборудование механизма, отвечающего за торможение. Тем не менее это вполне оправдано, так как вентилируемые расходные материалы способствуют беспрепятственному преодолению затяжных спусков, а при экстренных торможениях не позволяют перегреваться колодкам и дискам. Оригинальность тормозного диска еще не означает наличие несомненного качества и несет в себе довольно сомнительные технические характеристики. Я бы порекомендовал устанавливать аналоги, представленные сторонними производителями. Их существует великое множество, но после продолжительного подбора я остановил свой выбор на отличном альтернативном варианте «Delphi», имеющего артикул № BG2466. В различных пунктах реализации его цена колеблется от 880 до 1000 рублей. Диаметры и технические возможности дисков полностью совпадают.

Дополнительные рекомендации

Если не получается выжать тормозные цилиндры, то откройте крышку бачка с тормозной жидкостью, чтобы снизить давление.
При неравномерном износе колодок обратите внимание на суппорт. Скорее всего, понадобится ремонт.
При замене задних накладок поменяйте и все пружины

Стоят они недорого, зато уберегут от возможных отказов до следующей замены.
Направляющие переднего суппорта можно смазать графитовой смазкой для более плавной работы.

Замена колодок на передней оси не вызовет проблем даже у «чайников» автомобильного ремонта. А вот с задней не всё так просто. Заранее оцените свои силы и возможности: сможете ли вы добраться до тросика ручника и справится с прикипевшим тормозным барабаном? Если да, то всё обязательно получится.

Замена крана отопителя ВАЗ 2114 своими руками

Ремонт и замена крышки бензобака своими руками

Признаки износа

Выделяют несколько основных признаков, указывающих на необходимость в самое ближайшее время провести замену колодок впереди и сзади.

Признак	Особенности
Длительный эксплуатационный срок	При солидном пробеге вероятность износа тормозных колодок достигает постепенно 100%. Потому это сугубо дело времени. Но затягивать не стоит
Не держит ручник	Если ручник не отрабатывает должным образом, хотя с самим ручным механизмом торможения все в порядке, просто износились колодки
Посторонние звуки от тормозов	Если диски или барабаны начинают стучать, скрипеть, скрежетать, это означает наличие проблем в системе торможения. Один из наиболее вероятных вариантов — это износ колодок
Низкий уровень тормозной жидкости	При износе колодок тормозная жидкость в бачке отрабатывается быстрее, потому что расход растет из-за неэффективной работы тормозной системы
Малая толщина фрикционного слоя	Если толщина фрикционного слоя на колодках достигла менее 1,5 миллиметра, это говорит о серьезном износе элементов и необходимости их замены

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка

— Монтажка

— Металлическая щетка

— Два комплекта передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

— Вынимаем тормозной шланг из кронштейна на стойке

Отворачиваем нижний болт направляющего пальца

Предварительно отгибаем шлицевой отверткой края стопорной пластины болта. Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта. См. фото выше.

Поднимаем плавающую скобу суппорта вверх

Поднимаем плавающую скобу суппорта ВАЗ 2108, 21081, 21083 при помощи отвертки

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Или поддеть отверткой под суппорт и используя ее как рычаг поднять скобу.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей, она пригодится при утапливания поршня цилиндра.

Вытягиваем переднюю тормозную колодку вверх, из пазов в направляющей

Утапливаем поршень тормозного цилиндра в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку или монтажку как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Утапливаем поршень тормозного цилиндра суппорта во внутрь, при помощи большой отвертки

Очищаем направляющие передних тормозных колодок от грязи

Используем металлическую щетку.

Очищаем направляющую передних тормозных колодок (неподвижную скобу) от ржавчины и грязи

Опускаем плавающую скобу и закрепляем ее болтом

Следим, чтобы при опускании металлические усики колодок не стали в распор и не погнулись. Момент затяжки болта 3,1 – 3,8 кгс.м. Загибаем обратно усики стопорной пластины болта.

Возвращаем в кронштейн на стойке тормозной шланг и устанавливаем колесо

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок (когда автомобиль уже стоит на колесах) следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

Если на внутренней тормозной колодке имеется датчик износа, то его необходимо заменить новым и использовать тормозные колодки с отверстием под этот датчик. Либо попросту не устанавливать его и поставить стандартные колодки.
Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров. Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.
Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи.

Когда и зачем менять

Зачем, конечно, риторический вопрос. Ни один автомобилист не захочет остаться без тормозов. Возможные осложнения приведут только к удорожанию ремонта:

• на ходу заклинит одно из колёс;
• из-за предельного износа произойдет утечка тормозной жидкости;
• сломается суппорт.

На вопрос «когда» прямо влияет стиль езды и качество колодок. Существуют усреднённые показатели: для передней оси — 15–20 тыс. км, для задней (барабан) – до 100 тыс. км. Но это не освобождает от регулярной проверки.

https://www.youtube.com/watch?v=vZBeFctUEyE

По сравнению с предыдущей процедурой, замена передних колодок покажется очень лёгкой. Колесо, конечно, тоже придётся снять. После чего можно убедиться в необходимости ремонта через специальное «окошко». Толщина фрикционного материала не должна быть менее 2 мм, иначе рискуете в любой момент остаться без тормозов.

В верхней части суппорта есть единственный болт, зафиксированный стопорной шайбой. Необходимо разогнуть её с помощью плоской отвёртки.

Используйте длинную тонкую отвёртку с плоским жалом

Если «сопротивляется», воспользуйтесь молотком. Откручивать болт следует, придерживая направляющую другим ключом.

Фиксируйте механизм вторым ключом от проворота

Тормозной шланг нужно освободить из его крепления.

Уберите тормозной шланг

Теперь вы сможете «раскрыть» суппорт, отодвинув его в сторону. Извлеките старые колодки.

Демонтируйте изношенные колодки

Чтобы новые накладки четко стали на место, лучше хорошенько почистить все точки соприкосновения.

Здесь пригодится щётка по металлу

Естественно, что новые фрикционы толще старых и не получится поставить суппорт назад. Поэтому необходимо вжать тормозной цилиндр. Для этого понадобится большая отвёртка. Закройте тормозной механизм без колодок и упритесь отвёрткой, как рычагом, в цилиндр

Понадобятся определённые усилия, поэтому соблюдайте осторожность, чтобы отвёртка не соскочила. После чего установите новые накладки, закройте суппорт и наживите болт крепления.
Обратная сборка будет быстрой

Зажмите болт, придерживая вторым ключом направляющую, и загните на место стопор шайбы

Не забудьте зафиксировать тормозной шланг, и можно прикручивать колесо на место

Зажмите болт, придерживая вторым ключом направляющую, и загните на место стопор шайбы. Не забудьте зафиксировать тормозной шланг, и можно прикручивать колесо на место.

Завершите установку защёлкиванием стопора шайбы и фиксацией тормозного шланга

Передние тормоза ВАЗ 2108 2109 VAZ(восьмёрка, девятка)

Тормозной механизм (вид спереди): 1. Тормозной шланг. 2. Болт крепления направляющего пальца. 3. Клапан прокачки. 4. Колёсный цилиндр. 5. Болт крепления цилиндра к суппорту. 6. Болты крепления основания.

Тормозной механизм (вид сбоку): 1. Колёсный цилиндр. 2. Поршень. 3. Основание тормозной скобы. 4. Тормозной диск. 5. Тормозные колодки. 6. Суппорт.

Внимание

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Н·м (6,5-9,5 кгс·м). Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо. Минимально допустимая толщина накладок 1,5 мм. Если у вас возникнут сомнения, что толщина фрикционной накладки в пределах допустимой или ее поверхность замаслена или есть подозрение, что фрикционная накладка непрочно соединена с основанием, обязательно снимите, проверьте и при необходимости замените колодки. Накладки не должны иметь глубоких бороздок и сколов. При установке старых колодок замена внутренней и внешней колодок между собой, а также между левым и правым колесом недопустима. Это может привести к неравномерному торможению. Поверхность фрикционных накладок не должна быть замаслена, иметь глубокие риски и сколы. Накладка должна быть прочно соединена с основанием колодки. Если при очередной проверке толщина накладок приближается к минимально допустимой, то такие колодки еще работоспособны, но скоро закончится их срок службы. Выбирайте сами либо сразу заменить колодки, либо постоянно контролировать их толщину. Комплекты тормозных колодок необходимо заменить одновременно с обеих сторон автомобиля. Вдавливать поршень в цилиндр надо аккуратно, чтобы он не перекосился. Для этого установите обе изношенные тормозные колодки (лучше если от внутренней осталось одно основание) и корпус скобы на место. Аккуратно большой отверткой или монтировкой переместите поршень, надавливая на внутреннюю колодку и опираясь на тормозной диск. Если уровень тормозной жидкости в бачке находится на о или приближается к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.

Порядок работТормозная скоба
Примечания
Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля

Снимите колесо.
Промойте и высушите тормозной механизм.

Если вы собираетесь менять поршень или уплотнительное кольцо, то для удобства отсоедините колесный цилиндр от суппорта.
Внимание
При наличии забоин, следов износа и коррозии на рабочих поверхностях поршня и цилиндра их надо заменить. На направляющих пальцах не должно быть коррозии и повреждений

Они должны свободно перемещаться в отверстиях основания. В противном случае пальцы замените, а также порванные или потерявшие упругость защитные чехлы направляющих пальцев.
Порядок работТормозной диск
Внимание
Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо. Промойте и высушите тормозной механизм.
Порядок работ vaz-sputnik.ru
