Замена задних тормозных колодок на автомобиле рено логан

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

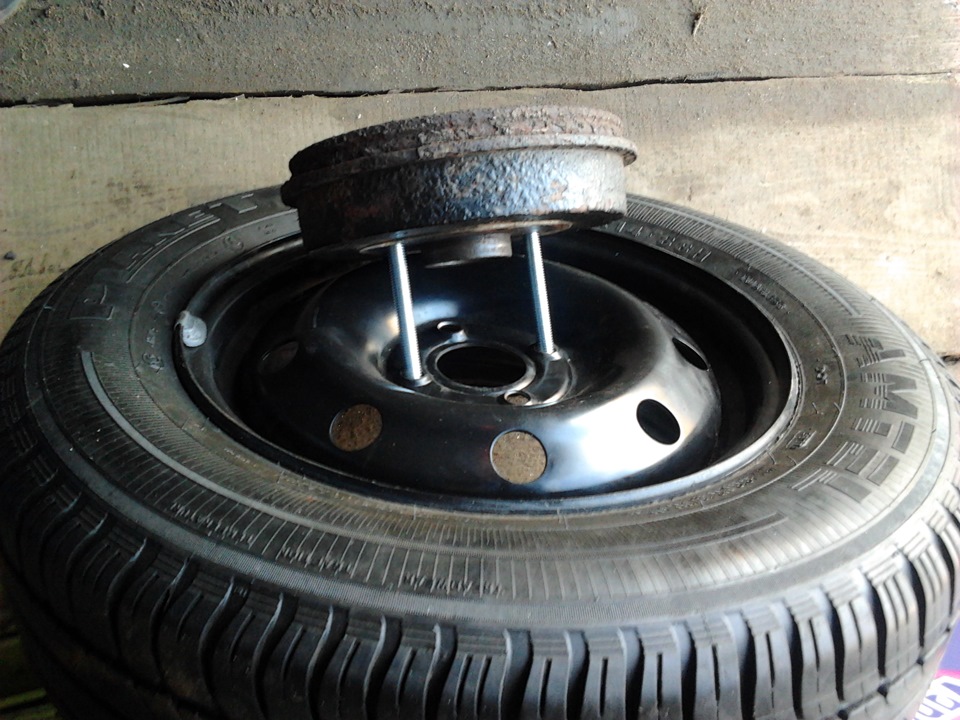

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

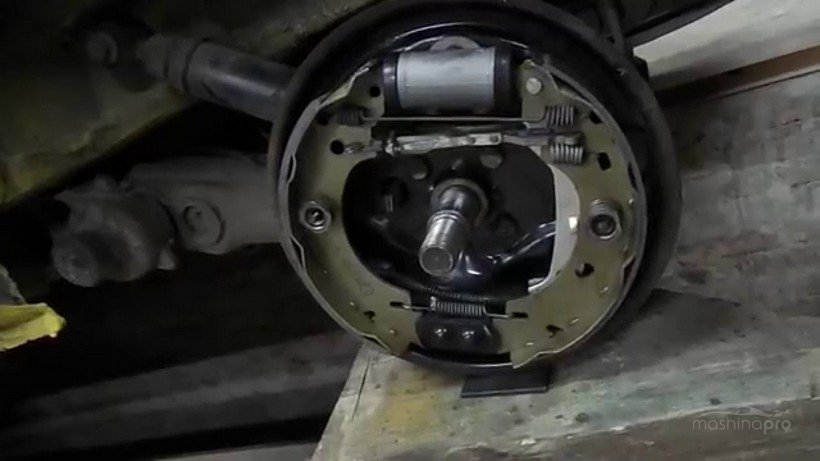

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Особенности конструкции барабанных тормозов

Учитывая, что Логан, как и большинство современных легковых автомобилей, переднеприводный, его барабанные тормоза не являются основными. Их не единственная, но главная задача – не допускать переворачивания машины при экстренном резком торможении. Истирание компонентов дисковых и барабанных механизмов остановки авто происходит неравномерно – вторые требуют не столь частого обновления. Это относится и к вращающимся, и к неподвижным компонентам. И в этом заключен глубокий смысл: одновременный выход из строя всех четырех расходных элементов колес обеих осей невозможен даже теоретически, а значит, невозможна и полная неисправность всей системы. Так что машина никогда полностью не потеряет способность к торможению даже у самого безалаберного хозяина.

Снятие, замена, установка тормозного барабана задних колес Renault Logan Бензин

При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа. Как диагностировать проблему на ранней стадии?

Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде.

При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали. В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз дорога должна быть сухой.

Последний тест должен быть проведен раза. Если следы тормозного пути ровные, то тормоза работают равномерно. Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом. Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр.

Так, если этот параметр составляет больше 18, см для мотора объемом 1,4 литра или 20, см для двигателя 1,6 литрато устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.

Как снять задний барабан на Рено Логан: Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство имеется на СТО. Как снять тормозной барабан на рено логан проверьте позицию ручного тормоза Рено — он должен быть внизу. Чтобы снять барабан, подготовьте минимальный набор инструмента. Чтобы снять барабан на Рено, действуйте так: Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.

Демонтируйте защитный колпак если он предусмотрен на колесе вашего авто. Как снять тормозной барабан на рено логан зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.

Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки.

Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади

Опустите рукоять ручника вниз колеса не должны быть блокированы. Скручивайте заднюю ступичную гайку и выбрасывайте ее применение старой детали запрещено. Демонтируйте барабан тормоза с подшипником. Проводите измерения с помощью штангенциркуля.

Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.

Установка правильного расстояниия между колодками и барабаном — задача распорной планки, которую часто называют цилиндром с возможностью саморегулирования. В старых авто регулировка зазора производится вручную, но в автомобилях Рено Логан этот процесс полностью автоматический.

Снимаем задний тормозной барабан на Рено Логан (фото и видео)

Как распознать неисправность? Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали. Из-за того, что задние тормоза принимают на себя меньшую как снять тормозной барабан на рено логан, заметить уменьшение их эффективности удается не

Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана.

Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если как снять тормозной барабан на рено логан вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану.

Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Конструктивные особенности

Как упоминалось, на Renault Logan смонтирована пара контуров — стояночный и рабочий. Каждый из них имеет особенности:

  • Рабочий контур особенен наличием гидравлического привода и ABS. Его задача заключается в остановке машины или снижение скорости. При этом гидропривод имеет перекрестную систему организации контуров (по диагонали).
  • Стояночный контур гарантирует фиксацию машины при нахождении в статичном положении.

На передних колесах Рено Логан предусмотрена дисковая тормозная система. Зазор между колодками и диском регулируется в автоматическом режиме. После нажатия на тормоз происходит перемещение поршней главного цилиндра с последующим вытеснением рабочей жидкости, срабатыванием колодок и их прижатием к поверхности диска. При дефиците рабочей жидкости на приборной панели загорается соответствующая лампа.

На задних колесах Рено Логан смонтированы тормоза барабанного типа. Здесь также предусмотрено автоматическое регулирование зазора между барабанами и колодами. Основные исполнительные органы системы — рабочий цилиндр, пара поршней и колодки.

Ручной тормоз Логана активируется автоматически, путем поднятия специального рычага в салоне (находится между водительским и пассажирским креслом). В основе устройства лежит рычаг, тросик с регулировочным устройством и уравнитель. В отличие от рабочего, стояночный тормоз не требует сложного обслуживания.

Отдельного внимания заслуживает антиблокировочная система Рено Логан. Узел состоит из группы блоков — управляющего узла (ЭБУ), гидроблока, возвратного насоса, лампочки и группы датчиков, фиксирующих скорость вращения колес. Главные задачи системы заключаются в снижении тормозного пути при нажатии на тормоз с сохранением управляемости транспортного средства.

Принцип действия системы построен на регулировании давления тормозной жидкости в каждом из колес во избежание их блокировки. Благодаря работе ABS, водитель не теряет управления автомобилем в аварийной ситуации.

В основе АБС Рено Логан лежит блок управления, который собирает данные с датчиков о скорости перемещения, а также о состоянии дороги. На основании полученных данных и выбирается режим торможения. Роль исполнительных органов берут на себя электромагнитные клапана гидроблока.

В случае поломки АБС стоит обратиться на СТО для проверки системы и последующего устранения неисправности. При этом даже при отказе ABS основная система остается работоспособной.

Замена колодок тормозных механизмов передних колес Рено Логан

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм. Колодки также необходимо заменить при
замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести
к уводу автомобиля в сторону при торможении.
Если уровень жидкости в бачке гидропривода тормозов находится на отметке «MAX», то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Эту операцию
необходимо выполнить для того, чтобы при «утапливании» поршня в колесный цилиндр тормозного механизма во время установки новых колодок жидкость не вытекала из-под крышки бачка.
Снимаем переднее колесо. Перед установкой новых колодок необходимо максимально переместить поршень колесного цилиндра внутрь цилиндра. Для этого, вставив через отверстие в суппорте отвертку с
широким лезвием между основанием наружной колодки и суппортом и опираясь ею на суппорт…

…сдвигаем скобу, утапливая поршень в цилиндр.

Накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 17»

Подняв скобу…

…вынимаем тормозные колодки из их направляющей.

Снимаем две пружинные скобы колодок.
Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей.
Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого…

…вынимаем направляющий палец из отверстия направляющей колодки…
…и заменяем чехол (для замены чехла верхнего направляющего пальца необходимо отвернуть болт крепления скобы к пальцу и снять скобу с направляющей колодок).
Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок…

…и наносим тонкий слой смазки на поверхность пальца.
Устанавливаем новые тормозные колодки в направляющую колодок и опускаем скобу.
Если выступающая из колесного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, то поднимаем скобу…

…и раздвижными пассатижами утапливаем поршень в цилиндр.
Аналогично заменяем колодки на другой стороне автомобиля.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся, колодок с диском уменьшается

Поэтому в
течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться.

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Как распознать неисправность?

Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали

Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения.

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути. Появление «мягкости» в педали свидетельствует о попадании в систему воздуха

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

  • Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
  • Электронная – пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

  1. В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
  2. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
  3. С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».

Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка. После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Затем снимаем нижнюю (стягивающую колодки) пружину.

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект Задний комплект
Logan phase 1, phase 2 41 06 021 92R 44 06 094 15R
Logan 2 41 06 025 81R 44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель Передние Logan Передние Logan 2 Задние
Bosch 0 986 467 720 0 986 494 661 0 986 487 819
TRW GDB 400 GDB 2016 GS 8455
Brembo P 68 008 P 68 059 S 68 525
Ferodo FDB 1781 FDB 4615 FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

  • Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
  • Отсоедините верхнюю пружину, стягивающую колодки.
  • Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
  • Снимите распорные планки.
  • Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Видео:

(6

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена колодок тормозных механизмов задних колес Renault Sandero, Stepway

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе. Снимаем декоративный колпак колеса.

Поддев отверткой, снимаем защитный колпак подшипника ступицы.

Головкой «на 30» отворачиваем гайку подшипника ступицы.
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен.

Снимаем тормозной барабан в сборе с подшипником.

Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.
Очищаем детали тормозного механизма от загрязнений.

Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…

…и снимаем пружину.

Снимаем рычаг регулятора зазоров.

Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины…
…и снимаем пружину.

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.
Аналогично снимаем опорную стойку задней колодки.

Отводим верхний конец передней колодки от рабочего цилиндра…

…и вынимаем распорную планку.

Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку.
Снимаем нижнюю стяжную пружину.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку.
Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45±0,25 мм.

Штангенциркулем измеряем расстояние между наружными поверхностями накладок передней и задней колодок.
Для изменения длины распорной планки…

…отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба правая).
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке – левая).

Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся.

Регулируем стояночный тормоз (см. «Регулировка привода стояночного тормоза»).

Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Видео по теме «Замена колодок тормозных механизмов задних колес Рено Логан, Сандеро»

Замена колодок тормозных механизмов задних колёс на Daewoo Matiz 0.8L-1.0L МКПП и АКПП

Замена тормозных цилиндров, колодок и механизмов Рено Меган.

Механизм подтяжки ручника Chevrolet Aveo, Daewoo Nexia, Daewoo Lanos, Opel Astra, Daewoo Matiz

Как проверить состояние задних тормозных колодок на Renault Logan?

Чтобы
проверить тормозные колодки, а заодно барабаны/диски на предмет износа или
повреждений, придется частично разобрать систему – снять колеса плюс тормозные
барабаны.

После
разборки осмотрите деталь, а также измерьте толщину фрикционной накладки.

Норма рабочей поверхности тормозного
барабана – 180,25 для автомобиля с объемом двигателя 1.4 л, 203,3 – для машин с
двигателем 1.6 л.

Минимальный
показатель для фрикционной накладки – 3.5 мм. Если накладки сносились до 1.5 мм
или на их поверхности имеются масляные потеки, детали необходимо заменить.
Также они требуют замены, если плохо прилегают к основанию.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
