Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Как поменять лампы в ПО:

  1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
  2. Затем освобождается наконечник пружинка.
  3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
  4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
  5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
  6. Выведите из места установки заднюю часть устройства.
  7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
  8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

  • имеется встроенная стабилизация напряжения;
  • полное соответствие ГОСТу;
  • максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
  • простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Современные автовладельцы все чаще задумываются о возможности применения для модернизации автомобиля энергосберегающих технологий. В частности, многие наши соотечественники устанавливают ДХО в поворотники, чтобы включать их вместо фар ближнего света утром и днём. Но как к подобным нововведениям относится ГИБДД? Ведь давно известно, что внесение изменений в конструкцию транспортного средства карается штрафом или даже лишением прав. И, исходя из этого, можно подумать, что на машины, комплектацией которых не предусмотрены заводские дневные ходовые огни, недопустимо устанавливать их самовольно. Однако на самом деле все не так однозначно.

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)

Возможные неисправности и способы их устранения

В процессе эксплуатации система аварийной световой сигнализации и указателей поворотов может выйти из строя. Наиболее часто встречаются следующие неисправности:

  • Быстро мигает поворотник. Сгорела лампа одного из фонарей. Следует заменить осветительный элемент заведомо рабочим.
  • Указатель выключается. Вышло из строя реле установленное в блоке предохранителей. Для устранения неисправности нужно заменить деталь.

  • Тусклое свечение. Слабый минусовой контакт. Для восстановления работоспособности нужно очистить контактную площадку минусового провода от окислений.
  • Поворотники одной стороны не включаются. Признак возникает по таким причинам как обрыв проводки, выход из строя рычажного переключателя или окисление контактных площадок электрического разъема. Следует провести диагностику и выявить неисправность.

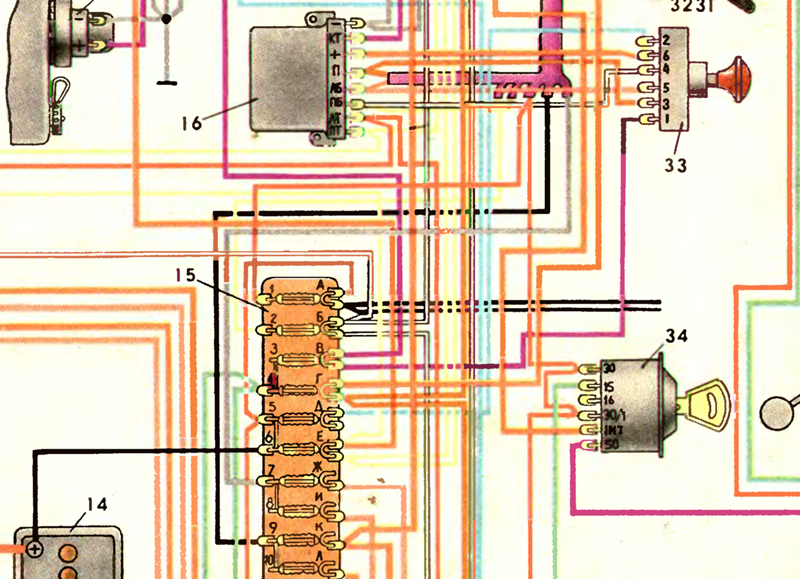

Электросхема системы аварийной световой сигнализации и указателей поворотов ВАЗ 2114 построена по однопроводному принципу. Вышедшие из строя детали автовладелец может заменить самостоятельно.

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

Вот схема включения поворотов ВАЗ 2101:

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота в трехрычажном переключателе.

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант. На рынке продается готовая проводка для подключения аварийной сигнализации:

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую установить передние стекла от ВАЗ 2107 своими руками, выглядит просто супер!

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

  • система запуска мотора;
  • элементы заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементы наружного и салонного освещения;
  • система датчиков на панели приборов;
  • элементы звукового оповещения;
  • блок предохранителей.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

  1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
  2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
  3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Это интересно: Чип-тюнинг автомобилей Что касается диагностики, то она выполняется в несколько этапов:

  1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
  2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
  3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
  4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
  5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
  6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Это интересно: Алгоритм замены и ремонта трапеции дворников на ВАЗ-2110

Как починить

Чтобы предотвратить возникновение проблемы в будущем, выполните ряд следующих действий:

  • узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;
  • постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;
  • если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

«виновники» отказа «поворотника» на крыле автомобиля ВАЗ 2108 (2109, 21099)

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод , поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

В таком случае необходимо снять и «прозвонить» дорожки плат задних фонарей идущие к лампам «поворотников». Подробнее: «Проверка платы заднего фонаря автомобилей ВАЗ 2108, 2109, 21099».

указатель поворота в передней блок-фаре автомобилей ВАЗ 2108, 2109, 21099

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины

Перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

Проверьте цепь на наличие «обрыва». Либо соскочила колодка этого жгута проводов в монтажном блоке, под панелью со стороны водителя — Ш9 (Х9 в блоке 2114), крайняя поперек монтажного блока.

Обрыв в проводах к передним указателям поворота

Соскочила колодка (Ш6 (Х6) – крайняя правая внизу монтажного блока под капотом).

3. Не работают все повторители поворотов, либо работают попарно – правая или левая сторона автомобиля.

Предидущие причины

Перегорел предохранитель

В монтажном блоке старого образца 17.3722 это предохранитель под № 5, в новых блоках 2114 – F16. Причина перегорания предохранителя может быть разная, но скорее всего – короткое замыкание в проводке

Поэтому при обнаружении перегоревшего предохранителя стоит обратить внимание на поиск причины перегорания

Вышло из строя реле-прерыватель указателей поворотов поворота в монтажном блоке

Необходимо заменить реле заведомо исправным. Перед заменой стоит проверить приходит ли вообще электрический ток на входной вывод реле-прерывателя. Выдергиваем реле из монтажного блока и при помощи контрольной лампы, либо тестера проверяем наличие тока в отверстии под 49-й вывод.

Неисправен подрулевой переключатель указателей поворота или снялась его соединительная колодка

Обрыв в соединительных проводах или неплотная посадка в монтажном блоке соединительных колодок Ш 3 (Х 3), Ш 1 (Х 1)

Примечания и дополнения

— Более тщательный поиск причин неисправности – не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099, возможен с использованием схемы электрических соединений указателей поворота. На нашем сайте это статья «Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099».

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

Схема электропроводки и электрооборудования на ваз 2114

  1. → блок-фары;
  2. → моторедукторы очистителей фар*;
  3. → противотуманные фары*;
  4. → датчик температуры окружающего воздуха;
  5. → звуковые сигналы;
  6. → выключатель лампы освещения моторного отсека;
  7. → электродвигатель вентилятора системы охлаждения двигателя;
  8. → генератор;
  9. → датчик сигнализатора недостаточного уровня масла;
  10. → датчик уровня омывающей жидкости;
  11. → датчик износа колодок передних тормозов;
  12. → наконечники проводов, подключаемые к общему насосу омывателя стекол**;
  13. → насос омывателя ветрового стекла;
  14. → насос омывателя фар*;
  15. → наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
  16. → датчик сигнализатора недостаточного давления масла;
  17. → лампа освещения моторного отсека;
  18. → наконечник провода для подключения к жгуту проводов системы управления двигателем;
  19. → моторедуктор очистителя ветрового стекла;
  20. → стартер;
  21. → колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
  22. → датчик указателя температуры охлаждающей жидкости;
  23. → выключатель фонарей заднего хода;
  24. → датчик сигнализатора недостаточного уровня тормозной жидкости;
  25. → аккумуляторная батарея;
  26. → датчик сигнализатора недостаточного уровня охлаждающей жидкости;
  27. → реле включения противотуманных фар;
  28. → монтажный блок;
  29. → выключатель стоп-сигнала;
  30. → штепсельная розетка для переносной лампы;
  31. → лампа подсветки шкалы гидрокорректора;
  32. → выключатель лампы сигнализатора включения стояночного тормоза;
  33. → колодка для подключения лампы подсветки;
  34. → выключатель ламп освещения приборов;
  35. → подрулевой переключатель;
  36. → выключатель аварийной сигнализации;
  37. → реле элемента обогрева передних сидений;
  38. → выключатель зажигания;
  39. → предохранитель цепи фонарей заднего противотуманного света;
  40. → предохранитель цепи элементов обогрева передних сидений;
  41. → предохранитель цепи блокировки замков дверей;
  42. → лампа подсветки передней пепельницы;
  43. → реле зажигания;
  44. → прикуриватель;
  45. → лампа освещения вещевого ящика;
  46. → выключатель лампы освещения вещевого ящика;
  47. → электродвигатель вентилятора отопителя;
  48. → дополнительный резистор электродвигателя отопителя;
  49. → переключатель вентилятора отопителя;
  50. → лампа подсветки переключателя отопителя;
  51. → лампа подсветки рычагов отопителя;
  52. → моторедукторы электростеклоподъемников передних дверей;
  53. → переключатель электростеклоподъемника правой передней двери(расположен в правой двери);
  54. → моторедукторы блокировки замков передних дверей;
  55. → провода для присоединения к правому переднему громкоговорителю;
  56. → моторедукторы блокировки замков задних дверей;
  57. → провода для присоединения к правому заднему громкоговорителю;
  58. → блок управления блокировкой замков дверей;
  59. → провода для присоединения к радиоаппаратуре;
  60. → выключатель очистителей фар*;
  61. → выключатель элемента обогрева заднего стекла;
  62. → реле включения фонарей заднего противотуманного света;
  63. → колодка для подключения к элементу обогрева правого переднего сиденья;
  64. → выключатель фонарей заднего противотуманного света;
  65. → выключатель элемента обогрева правого переднего сиденья;
  66. → выключатель противотуманных фар*;
  67. → выключатель ламп наружного освещения;
  68. → выключатель элемента обогрева левого переднего сиденья;
  69. → колодка для подключения к элементу обогрева левого переднего сиденья;
  70. → провода для присоединению к левому переднему громкоговорителю;
  71. → переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
  72. → переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
  73. → провода для присоединения к левому заднему громкоговорителю;
  74. → боковые указатели поворота;
  75. → выключатели плафона на стойках передних дверей;
  76. → выключатели плафона на стойках задних дверей;
  77. → плафон;
  78. → плафон индивидуального освещения салона;
  79. → колодка для подключения к жгуту проводов электробензонасоса;
  80. → выключатель лампы освещения багажника;
  81. → комбинация приборов;
  82. → лампа освещения багажника;
  83. → блок индикации бортовой системы контроля;
  84. → маршрутный компьютер*;
  85. → колодка для подключения жгута проводов системы управления двигателем;
  86. → задние наружные фонари;
  87. → задние внутренние фонари;
  88. → колодки для подключения к элементу обогрева заднего стекла;
  89. → фонари освещения номерного знака;
  90. → дополнительный сигнал торможения, расположенный на спойлере.
  • https://remontvazov.com/elektroshema-vaz-2114
  • https://industrialmachine.ru/схема-проводки-ваз-2114-инжектор/
  • https://provaz2114.ru/shemy/elektroshema-vaz-2114.html

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Где стоит реле стартера на ВАЗ 2114?

Со стартером связаны два реле:

  • Втягивающее реле располагается над стартером, являясь как бы его механизмом. Его положение показано на первом рисунке с общим видом узла и на схеме самого механизма.
  • Следующее реле – это узел, размещенный в стороне, и связан контактным электропроводом с втягивающим реле. Это электротехническое устройство часто выходит из строя и нуждается в замене, поэтому автовладельцу необходимо знать его местонахождение в сложной системе узлов и деталей.

В отличие от многих машин, в том числе и вазовских реле стартера на ВАЗ 2114 помещается в подкапотном пространстве.


И представляет собой небольшую коробочку такого вида:

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

  1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования. Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
  2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
  3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
  4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи. Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
  5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

О блоке

Блок представляет собой устройство с несколькими индикаторами, которые загораются при наличии неисправности или неправильной работе ДВС. Каждый индикатор обладает своей лампой и при ошибке в конкретном модуле или месте зажигается лампа, после чего рекомендуется проверить оборудование, на которое ссылается индикатор.

Сам по себе блок можно отнести к простому бортовому компьютеру, который в реальном времени следит за состоянием автомобиля. Расположен блок на центральной консоли. Место для этого устройства выбрано неслучайно именно в этом расположении, он идеально читается и находится всегда под глазами у водителя, что позволит быстро заметить ошибки в автомобиле.

Ваз 2114 не работает панель приборов и бортовой компьютер дворники и поворотники

Ссылки сообщества
Пользователи
Поиск по форуму
Поиск по метке
Расширенный поиск
К странице.

Сижу в своей тачке, она заглушена, зажигание включено. печка дует на первой скорости, покурил закрыл окно, выключил зажигание. Делать нечего пощелкал поворотниками, пощелкал ручкой дворников. решил еще покурить, ключ поворачиваю, на панеле не загорелась индикация TEST ни одна лампочка, хотя общая подсветка работает, тахометр и спидометр не пашут, горит только индикация ближнего света и все. щелкаю дворники не включаются, щелкаю поворотники не включаются, но при этом дальний работает и поливалка прыскает. В добавок перестали свеклоподъемники подниматься. может ногой зацепил какие-то провода. ничего оборваного не нашел пару разьемов пошевелил не помогло. Ваз инжектор, высокая соответственно. HEEEELP!!

такое же было на карбовой 9.еще генератор перестал давать зарядку,а т.к. приборка не работала то и лампочка на ней не загорелась.так и ехал пока аккум не сел,оказался 5 предохранитель(блок старый)

Когда включается аварийная световая сигнализация?

Ее применение является обязательным в следующих ситуациях:

  • если произошло дорожно-транспортное происшествие;
  • если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
  • когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
  • также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
  • при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Как устранять другие причины поломки поворотников

Существует еще несколько неисправностей, которые приводят к некорректной работе поворотных сигналов, а именно:

  • поворотник не выключается автоматически при повороте руля – потребуется замена выключателя;
  • сигнал поворота моргает очень быстро – скорей всего перегорела одна из ламп (нужно будет проверить и, при необходимости, заменить на новую), однако причиной может быть окисление дорожек внутри монтажного блока либо окисление фишки в задних фонарях;
  • поворотники горят очень тускло – потребуется зачистка массы на поворотниках а также проверка установленных ламп на соответствие их мощности требуемым показателям;
  • появление щелкающих звуков при включении сигнала поворота – причиной может быть бракованное реле или в контактах реле (они могут окислиться либо просто неплотно прилегать).

Как видно из приведенной выше информации, устранять любую из причин поломки реле поворотников на ваз 2114 не сложно

Важно выполнять это своевременно, тогда любая поездка будет безопасной, как для Вас, так и для других участников движения

Источник

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

  1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  3. монтируем устройства, которые будут работать от электрического привода;
  4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Самостоятельный ремонт электрооборудования ВАЗ 2114

Самые простые неисправности, которые могут возникнуть с электрооборудованием ВАЗ 2114, можно устранить своими руками. Некоторые даже без специального оборудования. Ниже приведены лишь несколько примеров наиболее частых отказов и неисправностей.

Если аккумулятор разряжается слишком быстро, стоит проверить напряжение зарядки на его выводах. Для этого запустите двигатель и с помощью мультиметра снимите показания с клемм аккумулятора. Нормальный ток заряда аккумулятора 12-14 вольт. Если напряжение на клеммах холостого хода двигателя меньше указанного, аккумулятор не будет заряжаться до номинального значения. Причиной тому может быть как уставший генератор, так и релейный регулятор. В первую очередь стоит проверить уровень натяжения ремня привода генератора. Если натяжение ремня недостаточное, на высоких скоростях или под дождем, когда влага попадает на шкивы приводного ремня, ремень может проскальзывать, и, следовательно, скорость генератора будет недостаточной для обеспечения полного заряда аккумулятора.
