Замена тормозных колодок рено логан

Замена передних тормозных колодок Рено Логан 2

1. Ослабьте затяжку болтов крепления левого переднего колеса, подложите под задние колеса противооткатные упор («башмак»). С помощью домкрата приподнимите переднюю часть автомобиля, установите на надежные опоры, снимите переднее колесо, на котором собрались менять колодки.2. С помощью большой отвертки утопите поршень до упора в дно рабочего цилиндра, чтобы отвести тормозные колодки от диска.

3. Ослабьте затяжку болта крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом… В некоторых случаях может быть применени специальный ключ- звездочка, а не привычный всем рожковый ключ.

4. Для этого извлеките направляющий палец

5. Поднимите суппорт вверх…

6. …и снимите наружную…

7. …и внутреннюю тормозные колодки.

Так выглядят тормозные колодки переднего тормозного механизма. Все тормозные колодки передних тормозных механизмов идентичны…

…и имеют одинаковые каталожные номера.

8. Снимите верхнюю…

9. …и нижнюю прижимные пружины колодок и осмотрите их.

Деформированные или сильно корродированные пружины замените.

 При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Аналогично смажьте второй направляющий палец и его чехол, Установите направляющие пальцы в порядке, обратном снятию

Замените защитные резиновые пыльники направляющих пальцев, если они затвердели, деформированы или порваны. Также обращайте внимание на появление рисок по периметру тормозного диска. Если риска стала чрезмерно выделяться, то спилите ее напильником, либо шлифовальной машинкой.10

Установите тормозные колодки на Рено Логан в порядке, обратном снятию.На резьбовую часть болтов крепления направляющих пальцев нанесите анаэробный фиксатор резьбы.

11. Аналогично замените тормозные колодки тормозного механизма правого переднего колеса.12. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

 В зависимости от года выпуска и комплектации машины, инструкция по замене передних тормозных колодок может несколько отличаться с тем, что имеется по факту у вас, но все основные принципы выполнения операций остаются прежними.

Греются тормозные диски

Причины перегрева тормозных дисков могут быть связаны с неисправностями тормозной системы.

1. Покороблен тормозной диск. Если толщина ещё в пределах нормы можно провести проточку тормозного диска.
2. Низкое качество тормозных колодок (накладок). Приобретать колодки только в проверенных места.
3. Износ тормозного диска и колодок.

Перегрев дисков можно определить самостоятельно по цвету диска. При температуре 150–280 °C диск приобретает жёлтый цвет, 300–450 °C — синий, 450–500 °C — чёрный.

https://youtube.com/watch?v=XMyPmUjjhGk

Замену проводим сначала на одном колесе, затем на втором.

1. Устанавливаем автомобиль на ровной площадке.
2. Опускаем рычаг стояночного тормоза вниз.
3. Ослабляем колёсные шпильки.
4. Снимаем отвёрткой защитный металлический колпачок.
5. Поднимаем автомобиль на домкрате и устанавливаем на надёжную опору.
6. Снимаем колесо.
7. Откручиваем гайку на ступице и снимаем тормозной барабан.
8. Очищаем механизм заднего тормоза от грязи и пыли.
9. Снимаем плоскогубцами пружину и сам регулятор зазора.
10. Снимаем верхнюю пружинку, стягивающую колодки.
11. Поворачиваем установочные чашки и снимаем пружинки с опорных стоек.
12. Вынимаем планку-распорку с храповым механизмом.
13. Снимаем стягивающую пружинку снизу.
14. Отсоединяем трос ручника от колодки.
15. Устанавливаем новые колодки и собираем механизм заднего тормоза в обратном порядке.
16. Проверяем расстояние между внешними поверхностями барабанных колодок. Оно должно быть 202,45 ± 0,25 мм. Коррекция расстояния проводится путём изменения длины распорной планки.
17. Устанавливаем тормозной барабан, предварительно очистив его металлической щёткой.
18. Затягиваем гайку на подшипнике ступицы.
19. Устанавливаем колесо.
20. Проводим замену колодок с другой стороны автомобиля, повторяя пункты 3–19.

Но если автовладелец более менее опытный, то замена задних тормозных колодок для него не такая уж и сложная процедура, даже если он делает все своими руками, тем более, если заранее ознакомиться с видео или печатной инструкцией.

• Сперва устанавливаем авто на ровной площадке. Посредством рычага активируем первую передачу в коробке.
• Перед подъемом Рено Логан с помощью домкрата не забываем под колеса передка завести противооткатные устройства и ослабить моменты затяжки гаек фиксации колесного диска.
• Удаляем отверткой предохранительный колпачок. Ослабляем момент затяжки гайки, посредством которой закреплен барабан и ступичный подшипник.
• Демонтируем своими руками сам барабан и очищаем его поверхность от грязевых и коррозионных отложений. Осматриваем всю площадь рабочей зоны на предмет износа и присутствия указанных ранее дефектов.
• Далее демонтируем регулятор чашки совместно с пружинным элементом. Саму пружину без фанатичного усилия поворачиваем на угол в 45 градусов (если возникает потребность). Пользуемся плоскогубцами в дуэте с отверткой.
• Далее вынимаем опорную стойку из соответствующей колодки.
• Извлекаем пружину, служащую для стягивания колодки. Пользуемся теми же инструментами. Деталь располагается в верхней области тормозного механизма.
• Удаляем штифт.
• Демонтируем пружину внизу узла.
• Последним этапом отсоединяем трос активации ручника.

Переходим к демонтажу отработанных колодок. Здесь потребуется удаление планки, применяемой для регулировки величины зазора. Она располагается вблизи стяжной пружины.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.

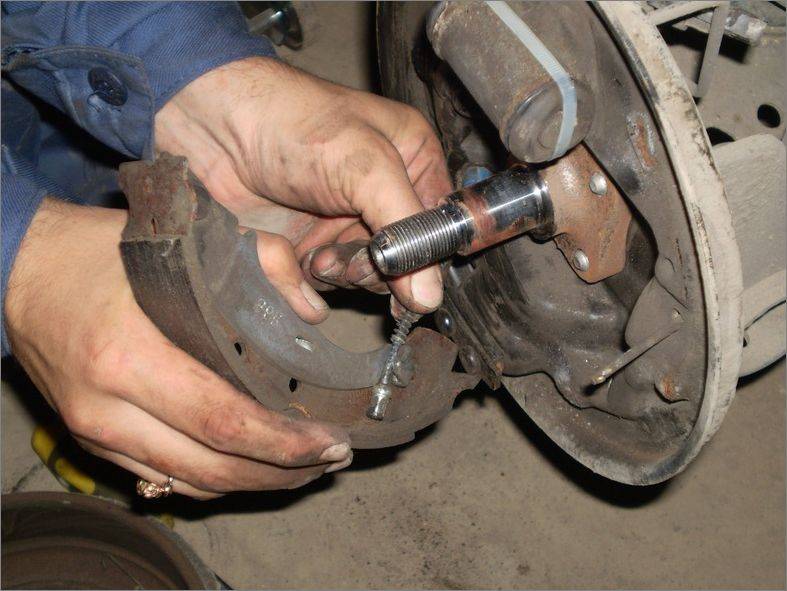

И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.

Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов. Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты

Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

Необходимые инструменты— Трубчатый ключ или высокая головка на «10»— Ключ TORX T20Подготовительные работы— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиляПорядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4— Снимаем облицовку тоннеля полаДля этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

— Вращаем регулировочную гайку стояночного тормозаИспользуем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной.  При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4.

Замена передних тормозных колодок автомобиля Рено Логан.

Схема подключения лампы неисправности тормозной системы Рено Логан.

Как снять суппорт Рено Логан 1,4.

Замена тормозных дисков Рено Логан.

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.

Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

• Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
• Отсоедините верхнюю пружину, стягивающую колодки.
• Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
• Снимите распорные планки.
• Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Видео:

(6

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.
