Замена помпы ваз 2108

Как выбрать электропомпу

С тем, что нам дает дополнительная помпа, кажется, разобрались. Теперь узнаем, как ее выбирать:

Электропомпа от «Газели», как правило, является самым популярным вариантом. Она подойдет идеально. Представляет собой данный элемент обычный центробежный насос. Минусом данной помпы является то, что перекачивать воздух она не может, ввиду больших зазоров между крыльчаткой и корпусом.

Ваз 2109 электропомпа от Газели старого образца

• «Продвинутые», если можно так выразиться, автомобилисты, советуют устанавливать, как более лучший вариант, электропомпу от Bosh.
• Сойдет и такой вариант, как насос от «Элара». Производитель в последнее время значительно усовершенствовал элемент, поставив новое уплотнение, которое не имеет течей. Кроме того, было увеличено сечение штуцеров, а это дало двойное увеличение производительности.
• Помпа от «Адверс» тоже сойдет.

Нюансы сборки

Возвращая приводной ремень 2109 на место, убедитесь, что все метки на коленвале стоят в правильном положении. Если они сместятся, то придется дополнительно тратить время на регулировку как зажигания, так и системы газораспределения.

Когда натяжной ролик ставится на место – не забудьте также убедиться, что ремень на нем не болтается.

Иногда автомобиль по окончании обратной сборки не желает заводиться или плохо запускается. Данный симптом свидетельствует о том, что ремень поставлен неправильно. Чтобы исправить ситуацию:

• снимите его с шестеренки;
• проверните ее буквально на пару миллиметров;
• поставьте ремень на место.

Диагностика неисправностей

Неисправности водяного насоса на переднеприводных моделях ВАЗ проявляются следующим образом.

• С правой стороны двигателя возникает посторонний шум, нарастающий с увеличением оборотов.
• Рядом с узлом ГРМ и под ним образуются следы ОЖ (не путать с моторным маслом).
• Под автомобилем появляется лужица, а уровень тосола в расширительном бачке заметно падает.
• Электрический вентилятор радиатора охлаждения включается чаще обычного в любую погоду.

Защитный кожух крепится к двигателю тремя болтами

Практика показывает, что большинство автолюбителей обнаруживает проблему на предпоследней и конечной стадии износа, когда антифриз уже вытек на землю либо заклинил вал помпы.

Чётко идентифицировать звук изношенных подшипников водяного насоса на фоне работающего мотора довольно трудно. Проблема усугубляется шумом других неисправных узлов, например, стучащих клапанов. Поэтому при первом подозрении следует снять пластиковый кожух ГРМ, открутив гаечным ключом на 10 три болта, и провести диагностику помпы следующим образом.

• Тщательно осмотрите пространство вокруг шестерни водяного насоса и ремень ГРМ на предмет наличия следов ОЖ.

  Следы ОЖ под насосом свидетельствуют об утечке тосола

• Посмотрите на положение зубчатого шкива относительно других шестерён и плоскости стального кожуха. Он не должен быть перекошен.

  После полного износа подшипника вал насоса может перекоситься
• Попробуйте покачать шестерёнку вдоль оси вала при натянутом ремне. Если это удалось, помпу нужно демонтировать.
• Ослабив натяжной ролик и ремень ГРМ, покачайте вал. При обнаружении люфта сдвиньте ремень и покрутите шкив рукой. Он должен вращаться легко и бесшумно.

Указанные симптомы могут проявляться как по отдельности, так и одновременно. Можно обнаружить износ сальника при рабочих подшипниках (следы тосола есть, а люфта вала нет), и наоборот. В любом случае помпу следует снять, а при необходимости — разобрать или заменить.

Методика выявления неисправности водяного насоса одинакова для версий авто с карбюратором и инжектором, разницы никакой нет.

Как Поменять Помпу На Ваз 2109 Видео

Замена водяного насоса (насоса) на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Насос. это называется людьми, поэтому на самом деле это водяной насос, из-за которого охлаждающая жидкость (мы кратко назовем ее охлаждающей жидкостью) проходит вокруг системы охлаждения и охлаждает двигатель, когда насос выходит из строя, жидкость не останавливается, но появляется небольшой нюанс, она будет звонить, и все это произойдет до тех пор, пока вы не замените насос на автомобиле, но если вы проигнорируете этот звук и продолжите движение вместе с ним, то подшипник на насосе (когда он изнашивается, и этот характерный звук появляется), когда рост застрял, и она резко повысится (когда двигатель, безусловно, произойдет), а также связанный с ним механизм синхронизации насоса и разорвет ремень (если клапан сгибает ваш автомобиль, а затем готов к дорогому ремонту).

Заметка! Чтобы заменить водяной насос, запомните несколько инструментов, а именно: Ключи. все виды отверток, ну, пустые контейнеры для слива хладагента из двигателя автомобиля, если возможно, с новым хорошим натяжным роликом, потому что он все равно будет удален, и если он уже длинный, вы не изменились и не начали захватывать, а вместо этого вместо этого новый рабочий фильм!

Резюме:

Где находится водяной насос? Он скрыт под крышкой таймера (см. Маленькую фотографию, обозначенную синей стрелкой), конечно, его нужно будет удалить, чтобы увидеть водяной насос и еще больше, чтобы его заменить, его снимают очень легко, только три болта для небольших отверстий достаточно отвинтить (имеются две гайки) и посередине (имеется одна гайка), прикрепите крышку, и когда она будет удалена, немедленно найдите водяной насос (обозначенный красной стрелкой) и перейдите к его проверка (как проверить это, прочтите ниже).

Когда мне нужно сменить водяной насос? Если вы слышите странные звуки в двигателе, тогда сначала поймите, откуда они взялись, для этого, конечно, откройте капот и прислушайтесь, если звуки услышаны через крышку таймера, первое, что нужно заглушить двигатель (This необходимо, а затем, чтобы шкивы по-прежнему касались крышки) и снимите эту крышку, когда она снята, запустите автомобиль и прислушайтесь, если звук поступает из водяного насоса, тогда подшипник неисправен, и необходимо заменить водяной насос, затем заглушите двигатель и встряхните насос руками (шкив), люфт. Не должно быть, он должен стоять твердо, если нужно, чтобы насос нужно было заменить (кстати, этот зазор обрабатывается затягиванием удерживающий винт, который находится на насосе, для более подробной информации смотрите фотографию под номером 2), ну, в конце, осмотрите дренажное отверстие, см. фото 1, это указано стрелкой), а не капля охлаждения жидкость должна протекать через нее, если она внезапно течет, затем снова насос не работает, и я t должен быть заменен новым.

Порядок замены моторного масла на ВАЗ 2109-2108

Итак, когда мотор горячий, необходимо подставить под поддон емкость не менее 4 литров и открутить пробку, которая наглядно показана на фотографии ниже:

Когда гайка крутится свободно, до конца можно отвернуть ее рукой, чтобы не уронить пробку в емкость с отработкой:

И ждем не менее 5 минут, пока вся отработка стечет из поддона, и после чего сразу можно закручивать пробку на свое место:

Теперь необходимо открутить масляный фильтр, который находится с правой стороны (по ходу движения автомобиля) двигателя ВАЗ 2109-2108 внизу. Для наглядности вся эта процедура показана на фото ниже:

Если рукой сделать это не получается, то можно прибегнуть к помощи съемника. Вот так все это выглядит на деле:

Затем берем новый фильтр, наливаем масла примерно половину его емкости и обязательно смазываем уплотнительную резинку:

После чего закручиваем его на свое место. Имейте ввиду, что затягивать нужно от руки, никаких приспособлений применять не нужно, иначе потом можете его не открутить!

Теперь откручиваем пробку заливной горловины, как это наглядно показано на фото:

И заливаем свежего масла примерно около 3,5 литров:

Спустя несколько минут вытаскиваем щуп и проверяем уровень. На автомобилях ВАЗ 2109-2108 он должен находиться между метками MIN и MAX — ближе к максимальной отметке. Ставим на место пробку и заводим двигатель. Во время первого запуска после замены, контрольная лампа давления масла может гореть пару секунд, после чего сама погаснет.

Не забывайте во время производить замену моторного масла и двигатель вашей машины будет служить долго и исправно.

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Тема сегодняшней статьи замена масла в двигателе ВАЗ 2109. Не для кого не секрет, что самой главной частью вашего железного коня является его сердце, то есть двигатель.

Как проверить состояние водяного насоса?

1. Прогрейте двигатель до рабочей температуры. Сожмите шланг, идущий от помпы к радиатору. Если помпа находится в рабочем состоянии, то вы почувствуете толчки из-за напора охлаждающей. Проверяя помпу таким путем, соблюдайте аккуратность, поскольку температура охлаждающей жидкости высока и можно обжечь руку.
2. Могли сломаться подшипники. В этом случае Вы услышите гул во время работы двигателя. Он будет исходить от подшипников. Состояние подшипников можно определить по люфту звезды помпы.
3. Если неисправен сальник водяной помпы, то будет заметна жидкость, льющаяся из специального технического отверстия или клапана. Если вы их наблюдаете, снимите крышку газораспределительного механизма и проверьте: есть ли подтеки или коричневые отложения у этого отверстия. При их наличии замените сальник.
4. Если среди перечисленных признаков нет, то все равно следует снять и осмотреть помпу, возможно на ней с обратной стороны образовалась коррозия, которая может разрушать лопасти. Это плохо влияет на работу всей системы охлаждения.

Назначение и устройство помпы

Водяной насос — важнейший элемент системы охлаждения двигателя. Его основная функция — принудительная циркуляция охлаждающей жидкости (ОЖ) по двум контурам — малому и большому. На непрогретом двигателе циркуляция антифриза проходит по малому кругу — из водяной рубашки мотора в радиатор салонного отопителя и блок охлаждения карбюратора (или дроссельной заслонки на инжекторе ВАЗ 21099). При достижении рабочей температуры термостат открывает большой контур и ОЖ начинает циркулировать через основной радиатор.

Крыльчатка водяного насоса, приводимая в действие ремнём ГРМ, заставляет антифриз циркулировать по системе охлаждения

При выходе помпы из строя движение охлаждающей жидкости по каналам прекратится, и двигатель неизбежно перегреется. Расширяющиеся в объёме алюминиевые поршни повредят стенки цилиндров, и пропадёт компрессия. В этом случае потребуется капитальный ремонт двигателя, что в несколько раз дороже стоимости нового насоса.

Водяной насос имеет довольно простое устройство

Водяной насос ВАЗ 2108 состоит из корпуса с фланцем, прикреплённым к блоку цилиндров тремя болтами. Внутри помпы на подшипниках установлен вал с крыльчаткой и приводной шестернёй в форме зубчатого шкива. Чтобы тосол не вытекал через вал насоса наружу, устройство снабжено сальником.

Срок службы роликового подшипника определяет долговечность насоса

Это интересно: Шиномонтаж своими руками

Признаки поломки помпы

Говорить о неисправности помпы можно, если у вас присутствуют следующие неисправности:

1. Уровень охлаждающей жидкости в бачке уходит до минимума. Эта причина самая распространённая, так как именно так можно понять, что ОЖ постоянно уходит из-за протечек. Они могут быть как в самом бачке, патрубках, или в местах их соединений, а так же непосредственно в радиаторе. Только лишь проверив всю систему, можно быть уверенным, что причина кроется не в этом.

Уровень ОЖ на минимуме.

Наглядный пример новой и старой помпы.

Примечание! Помните, что при стабильно функционирующей, рабочей помпе, стрелка на приборной панели очень редко забирается до красной отметки. Это может произойти лишь в летнее время, в жару, когда автомобиль работает на холостом ходу, либо на повышенных оборотах.

Проверка

Проверить работоспособность помпы на ходу легко, необходимо переставить рычаги управления на обдув салона тёплым воздухом и дождаться того, какой будет эффект. Если воздух холодный – это значит, что циркуляции ОЖ нет, а помпа неисправна.

Выше, были описаны все причины при возникновении которых, вам, так или иначе, потребуется замена водяного насоса. И у вас может возникнуть резонный вопрос о том, какую лучше выбрать и как предостеречь себя от покупки заведомо некачественной, а порой и контрафактного изделия.

Любые детали автомобиля могут со временем портиться. Несмотря на то что водяная помпа является долговечным и надежным приспособлением, она тоже может приходить в негодность. Как известно, нет ничего вечного, поэтому со временем помпу необходимо менять либо чинить. При серьезных поломках желательно менять насос на новый, который будет исправно служить долгие годы

Очень важно приобрести качественную и долговечную деталь

Процесс замены

Последовательность процесса такова:

ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.
Снятие защитной крышки

За болт шкива коленвал проворачивается до тех пор, пока не сойдется метка, нанесенная на шестерню распредвала с выступом на задней крышке. Затем пластиковая защитная крышка устанавливается на место, но не фиксируется, и проверяется совпадение метки на шкиву с меткой на крышке. Также дополнительно можно проверить совпадение меток на маховике, для чего нужно вытянуть заглушку смотрового окошка на картере сцепления. Все метки должны совпадать, если нет — нужно проворачивать коленвал дальше – до совпадения.
Совмещение меток на распредвале

Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

Снимается ремень с шестерни распредвала и опустить его вниз

Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

Болты крепления помпы тоже выкручиваются

Чтобы извлечь неисправный насос, его нужно будет поддеть отверткой.
Просто извлечь помпу с посадочного места не получится, поскольку расстояние между двигателем и подкрылком недостаточно. Чтобы вытянуть насос придется немного поддомкрачивать сам двигатель со стороны помпы, пока не появится возможность извлечь ее.
Извлечение помпы

Посадочное место помпы перед установкой новой нужно будет тщательно очистить ножом от остатков старой прокладки и хорошо вытереть.
Новая помпа ставиться на место так, чтобы маркировка, нанесенная на торцевой части корпуса, находилась вверху. Затягивать болты крепления насоса нужно хорошо, но аккуратно, поскольку вкручиваются они в блок, сделанный из алюминия.

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Что лучше, менять помпу или ремонтировать

Обратите внимание, если внешние признаки неполадок водяного насоса отсутствуют, но помпа при этом давно не менялась или использовалась некачественная ОЖ, тогда необходим осмотр устройства изнутри. Дело в том, что лопасти насоса могут быть выполнены из металла

В результате на лопастях образуется коррозия. Также лопасти могут быть изготовлены из пластика или других материалов, что приводит к их механической поломке.

Что касается ремонта помпы, осуществлять данную процедуру можно, но крайне нецелесообразно по причине доступной стоимости данного узла для большинства автомобилей отечественного и иностранного производства. Также не рекомендуется ремонтировать насос системы охлаждения на машинах, где он приводится в действие ремнем ГРМ, так как отремонтированная деталь может оказаться менее надежной по сравнению с новой помпой.

После всех проверок, ремонта или приобретения новой помпы нужно установить насос обратно. Особой аккуратности потребует установка прокладки, а также затяжка крепежных болтов. Для большей надежности и страховки от течей некоторые мастера используют герметики. Отметим, что такой способ не всегда подходит, так как наличие герметика не позволит в дальнейшем ослабить крепление помпы для монтажа ремня ГРМ на некоторых автомобилях при его замене без замены помпы.

Также нужно соблюдать рекомендуемый момент затяжки крепежных болтов помпы. Это необходимо для того, чтобы не повредить резьбу и не передавить прокладку. Завершением всех работ считается заливка антифриза. Если использовался герметик, тогда нужно выдержать до заправки ОЖ в систему пару часов, чтобы герметик успел высохнуть. Далее из системы охлаждения удаляются воздушные пробки, жидкость доливается по уровню. Через некоторое время после запуска и прогрева ДВС до рабочих температур следует осмотреть посадочное место помпы на предмет возможных течей.

Признаки неисправности помпы Ваз 2113 2114

Основными признаками неисправности помпы Ваз 2113 и 2114 являются:

1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.
2. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.
3. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

Примечание автора статьи: Часто снижение производительности замечается после использования герметика для устранения течи радиатора. Залитая смесь забивает каналы системы охлаждения, налипает на крыльчатку помпы.

Течь сальника помпы Ваз 2113 Ваз 2114

Одним из самых распространенных признаков неисправности помпы Ваз 2113 и Ваз 2114 является ее течь. Течь помпы может образовываться из-за износа сальников или манжеты. То есть необходимо будет снять насос, разобрать его и заменить износившийся элемент. Процедуры снятия и установки помпы будут описаны чуть ниже.

Появление шума помпы Ваз 2113 Ваз 2114

Если во время работы двигателя Ваз 2113 и Ваз 2114 доносится посторонний шум из области помпы, то это указывает на скорую поломку узла. Наиболее вероятной причиной появления шума является выход из строя подшипников либо слабое крепление крыльчатки. В любом случае деталь нуждается в демонтаже, последующей деффектовке, ремонте или замене.

Повышенная вибрация помпы Ваз 2113 Ваз 2114

Еще одной распространенной неисправностью помпы Ваз 2113 и Ваз 2114 является ее повышенная вибрация. Данный признак указывает на износ подшипника вала или натяжного ролика ремня помпы.

Назначение и функции водяного насоса

Следует заметить, что термин «водяная помпа» или «водяной насос» является не совсем корректным. Дело в том, что на первых автомобилях в качестве охлаждающей жидкости использовалась обычная вода. Сегодня же в системе охлаждения циркулирует специальная жидкость, называемая тосолом или антифризом. Вода же заливается в систему лишь в исключительных случаях.

В системе охлаждения двигателя циркулирует специальная жидкость, называемая тосолом или антифризом

В процессе работы двигателя внутреннего сгорания в цилиндрах происходит воспламенение топливно-воздушной смеси. Выделяющееся при этом тепло быстро нагревает корпус мотора. Если своевременно не остановить рост температуры, металл может очень сильно разогреться и даже деформироваться. Во избежание этого внутри блока цилиндров и клапанной головки проточены каналы, по которым циркулирует охлаждающий состав.

Современная охлаждающая жидкость (ОЖ) – это смесь воды, антифризов и специальных антикоррозийных ингибиторов (присадок), придающих раствору антипенные, флуоресцентные и антикавитационные свойства. Такой состав позволяет эксплуатировать авто при температурах от -40 до +40оС. Кроме этого, ОЖ выполняет функции смазки, что заметно увеличивает срок службы трущихся элементов системы охлаждения.

Схема движения охлаждающей жидкости в двигателе ЗМЗ 40524

Водяной насос состоит из корпуса и рабочего вала с крыльчаткой. Вал установлен на подшипнике и приводится в движение зубчатым ремнём от коленчатого вала.

Устанавливается помпа в штатное отверстие блока цилиндров. Оно представляет собой полость, где и происходит разгон ОЖ по каналам системы охлаждения. В автомобилях ВАЗ 2108/09 помпа крепится тремя болтами, расположенными на её корпусе.

Система охлаждения двигателя является замкнутой и нерегулируемой. Кроме водяного насоса, в неё входят следующие элементы:

• радиатор;

• термостат;

• расширительный бачок.

Все элементы соединены между собой трубами и шлангами различного диаметра. Отличительной чертой автомобилей семейства ВАЗ является доступность системы охлаждения для обслуживания и ремонта.

Процесс замены помпы на ваз 2109 пошагово и своими руками

Иногда к нам в руки попадают автомобили довольно архаичной конструкции. В этот раз таким автомобилем оказался ВАЗ-2109 с карбюраторным двигателем и жалобой на подтекающий антифриз. Осмотр показал, что водяной насос (ака помпа) люфтит и течет, а значит подлежит замене. Хотя в интернете полно мануалов на эту тему, мой, очевидно, будет самым лучшим. Поехали.

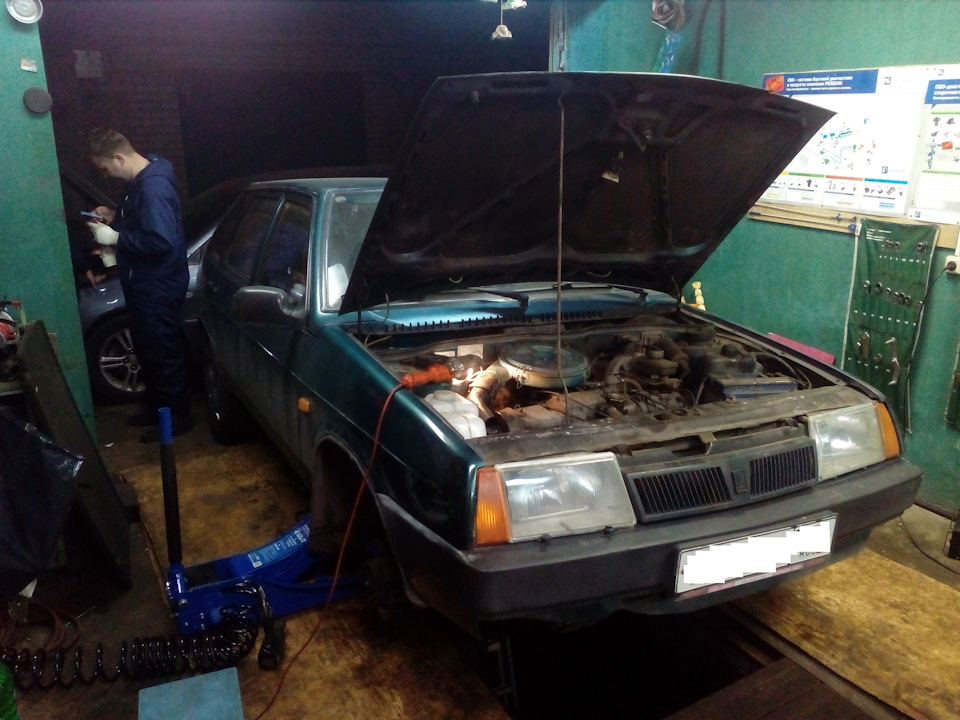

Машину домкратим, скидываем правое переднее колесо, открываем капот. Кожух ремня ГРМ уже был скинут в процессе диагностики, поэтому его демонтаж не рассматриваем. Видно, кстати, что ремень стоит на шестерне кривовато. Видать, некоторая несоосность уже присутствует:

Нам надо снять ремень ГРМ, так как помпа приводится им. Прежде, чем снимать ремень, надо выставить по меткам распредвал и коленвал. Вот метка распредвала:

С меткой коленвала сложнее. В принципе, можно смотреть метку на маховике через окошко на коробке передач. Но в нашем случае там метка как-то явно не попадала «в такт» с меткой на распредвалу, и было решено ориентироваться по метке на шестерне коленвала. Для доступа к ней надо снять ремень генератора (на фотографии, увы, не попало, но как это сделать, тоже много где описано). После этого надо открутить болт и снять шкив с коленвала. У нас был читкод в виде пневмогайковерта, но если такового нет, то самое простое — включить пятую передачу и зажать тормоз в то время, как второй участник процесса откручивает болт. Еще один вариант — застопорить маховик через то самое окошко, о котором уже говорилось.

После снятия шкива надо убедиться, что метка на шестерне коленчатого вала совпадает с меткой на корпусе (точка на шестерне в верхней части напротив выреза):

Если метка не совпадает, можно вкрутить на место болт (не ставя шкив), и вращать коленвал за него.

После этого можно ослаблять натяжитель. Для этого надо немного (буквально оборот-два) открутить гайку, обведенную красным (ключ на 17):

Все, ремень можно отводить:

Казалось бы, вот она, помпа под роликом натяжителя, снимай ее — и вперед. Увы, все сложнее. Корпус помпы закрыт металлической пластиной сложной формы. Эта пластина препятствует снятию помпы. А для снятия пластины нужно снять шестерню распредвала.

Зачем так сделано — достоверно неизвестно, но назвать это решение правильным я не могу. Итак, фиксируем чем-нибудь шестерню (надо вставить в прорези на шестерне какую-нибудь отвертку, а в идеале — специальный фиксатор шкивов), и откручиваем болт.

Шестерня в нашем случае сошла с вала достаточно легко. Если сходит с трудом — можно попробовать пропустить через эти же отверстия веревку/провод и попробовать дернуть на себя — как правило, помогает облегчить демонтаж. Главное — не потерять шпонку. Вот так выглядит вал со снятой шестерней (видно, что сальник распредвала подтекает, при следующей замене ремня рекомендуется поменять):

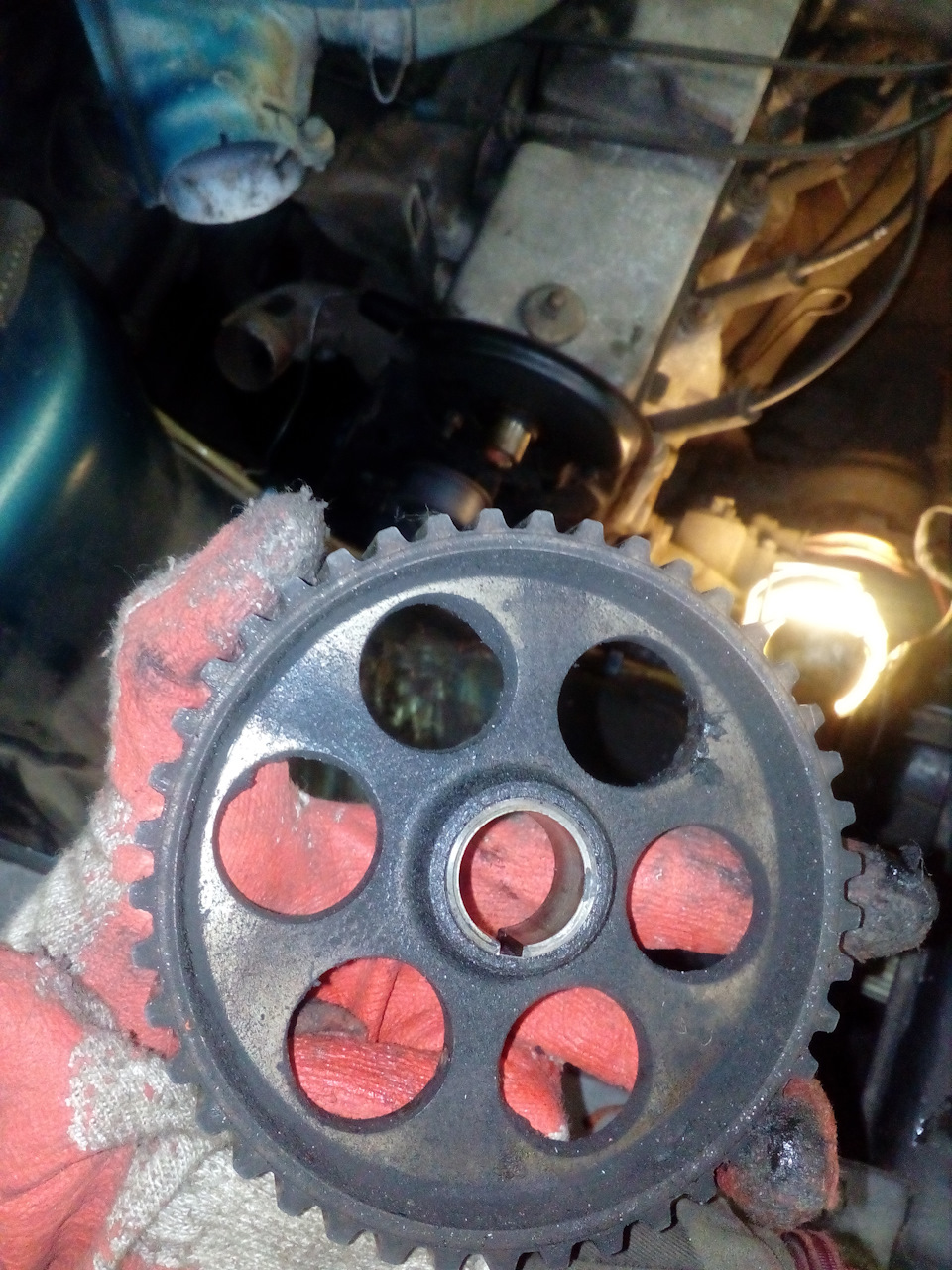

Сама шестерня (видна выемка под шпонку):

Теперь надо открутить пластину. Она крепится на шпильке (надо открутить одну гайку рядом с распредвалом), на одном болте недалеко, и еще тремя болтами крепления помпы. Все их надо открутить, а потом попытаться вытащить пластину:

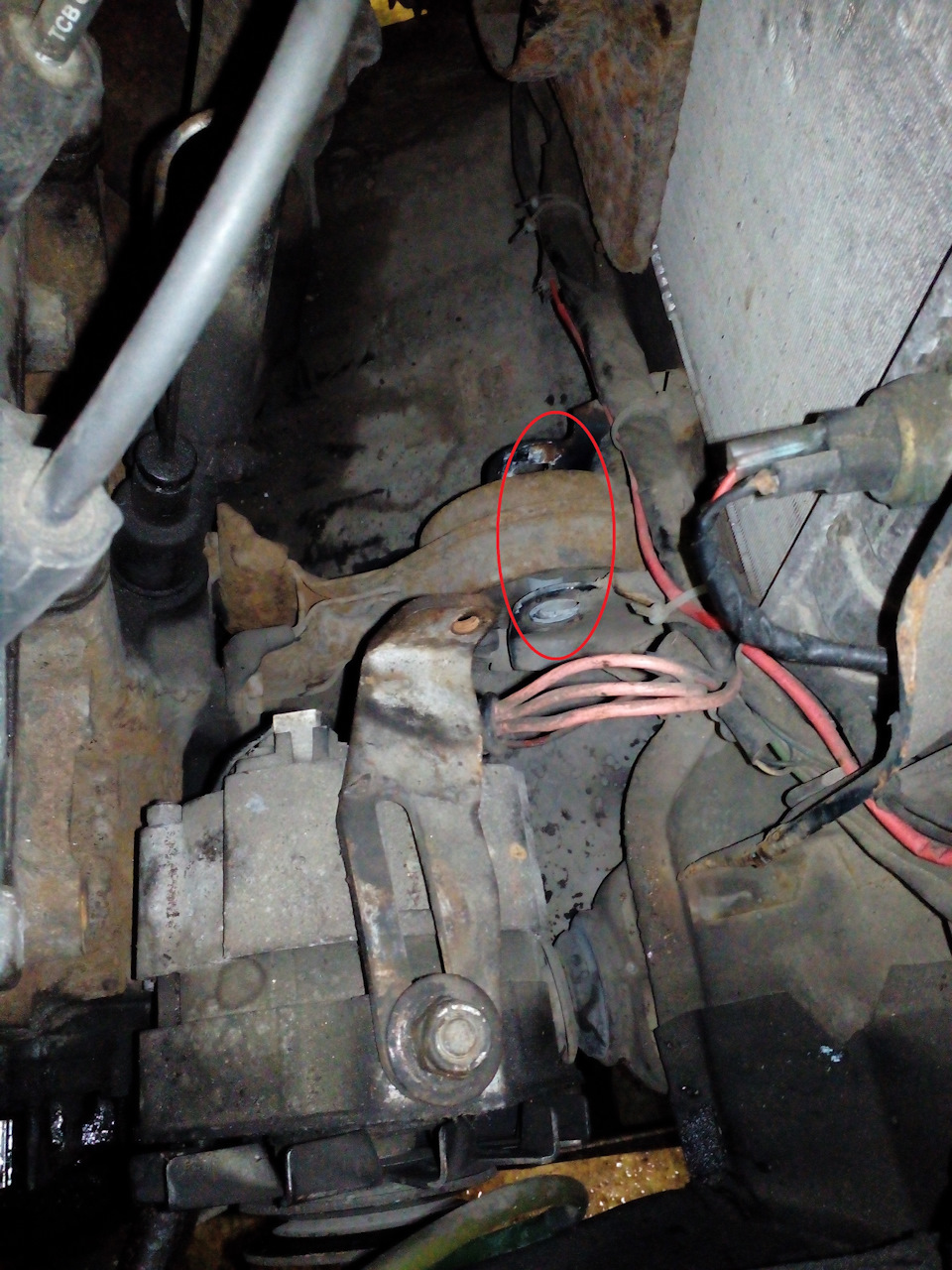

Увы, нам ее снять без затей не удалось. Пришлось откручивать одну опору двигателя:

После этого — домкратить мотор, и играть в головоломку, выворачивая пластину подходящим образом. После этого аналогичным образом надо снять помпу. Держится она на тех же трех болтах, а также на прикипевшей за годы прокладке, поэтому чтобы стронуть ее с места, понадобится вмешательство отвертки. При этом выльется около трех литров антифриза, рекомендуется подставить тазик. Вытаскивать ее не легче, чем пластину, но вот каков будет итог:

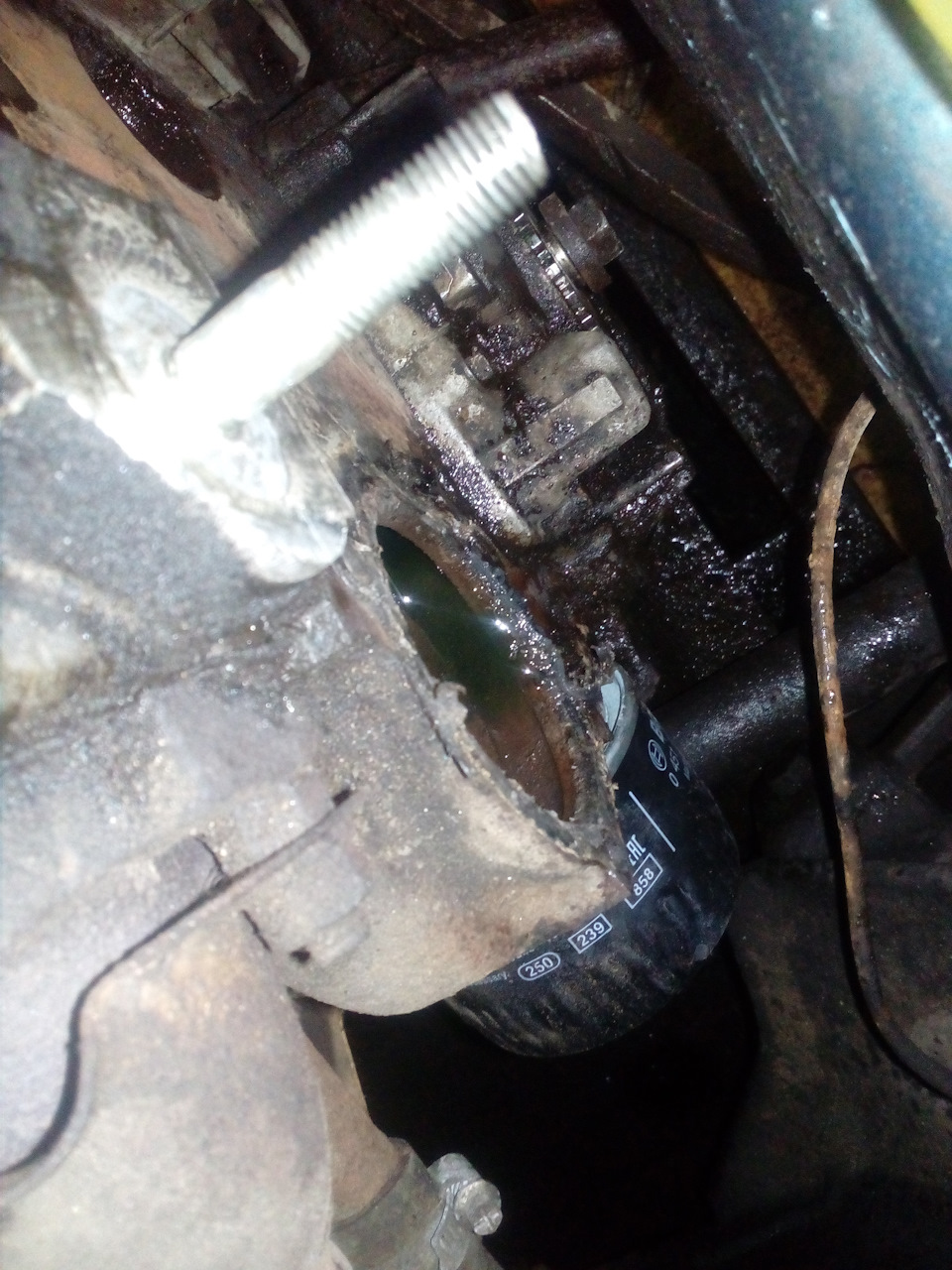

Сальник распредвала под другим ракурсом:

Старая помпа (совершенно неинформативное фото):

После этого остается:

1) Зачистить посадочное место помпы. 2) Проявить чудеса изворотливости, поставив ее и пластину на место. 3) Собрать все в обратном порядке. 4) Натянуть ремень с правильным усилием (мы с непривычки перетянули, разумеется). Критерий правильности натяга — ремень достаточно свободно прожимается пальцем на длинной ветви (прямой между распредвалом и коленвалом). 5) Собрать все окончательно, залить антифриз, завести мотор с открытой крышкой расширительного бачка, убедиться в отсутствии воздушных пробок в системе (термостат открывается, радиатор прогревается, вентилятор включается). 6) Радостно ехать по своим делам.

Такой вот экскурс в историю. А ведь еще лет пятнадцать-двадцать назад эту процедуру без всяких инструкций умел делать среднестатистический автовладелец! Такая вот смена эпохи. Лет через пятнадцать будем составлять инструкции о том, что такое автомобиль без автопилота и как управлять им вручную.

Что делать, если случилась поломка?

Если такая неисправность застала вас, то нужно выполнить такие манипуляции:

Остановитесь и заглушите мотор.
Подождите, чтобы все масло, которое залито в двигатель, стекло обратно в поддон. Проверьте уровень

Если он ниже нормы, то нужно долить.
Запустите двигатель.
Обратите внимание на контрольную лампу – если она все равно горит, появляется посторонний шум, то это явно поломка масляного насоса.

В некоторых случаях возможно засорение сетки маслоприемника. Справедливости ради стоит отметить, что насос – это такой механизм, в котором нечему ломаться – это корпус и две стальные шестерни. Они смогут «пережить» даже десятикратное увеличение нагрузок, долгую работу без смазки. А вот маслоприемник часто забивается, смазка просто не поступает в насос.

Причины выхода из строя

Не всегда центробежный насос доживает до плановой замены, так как существует немало других причин ее выхода из строя. В первую очередь неисправностью является снижение уровня антифриза в системе, что часто случается при повреждении сальника. Причины этому могут быть следующие:

• резкие изменения температуры;
• загрязнение, например, жидкая грязь, случайно попавшая под капот;
• редкая смена антифриза (в нем может содержаться много масла и продуктов горения);

Выявить течь сальника реально по характерным подтекам, которые видны при внешнем осмотре. Если вы заметили стук со стороны этого агрегата, то это может указывать на выход из строя подшипника. При этом симптоме необходима немедленная замена помпы ВАЗ-2109, так как передвижение на таком автомобиле способно привести к заклиниванию насоса или смещению его вала.

Свидетельствовать о том, что насос неисправен, могут следующие признаки:

• следы тосола на земле после стоянки автомобиля;
• во время работы мотора слышны воющие звуки;
• перегрев двигателя (обычно это случается из-за выхода ротора из строя).

Если вы не уверены, стоит ли заменять помпу, то желательно пощупать верхний шланг, идущий к радиатору. Если он теплый, то необходимо срочно заменять вышедшую из строя деталь.

В момент когда вы меняете шланг ГРМ, уберите кожух с агрегата и осмотрите его на целостность. В некоторых случаях водяной насос выходит из строя из-за брака или трещин на корпусе.

Самостоятельная диагностика

По косвенным признакам можно предположить, нуждается ли помпа в замене, но точнее разобраться в этом вопросе можно только сняв и осмотрев этот агрегат со всех сторон. Предварительно можно судить о состоянии помпы только по некоторым косвенным признакам. Например, при работе мотора в нормальном режиме на неисправность помпы может указывать температура верхнего шланга радиатора и наличие в нём жидкости. Шланг должен быть тёплым. Это определяется на ощупь.

При внешнем осмотре можно легко определить состояние сальника. Для этого достаточно снять крышку ГРМ и осмотреть отверстие сальника. Если были протечки, отложения характерного цвета подскажут вам об этом.
